Постройка каркасных домов из СИП панелей

Соединение панелей между собой и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.

Монтаж этого вида СИП панелей происходит следующим образом:

  • Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
  • Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.

В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.

Полезное: Канадская технология строительства каркасного дома

Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной. К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром

Расстояние между ними не должно превышать 200 мм

К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.

Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.

Стыкование стеновых и панелей перекрытия

Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.

  1. Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
  2. Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
  3. Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
  4. OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.

Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.

Угол соединения кровли и стены

Для устройства стыка кровли и стены выполняют следующие действия:

  1. На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
  2. С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
  3. Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

  • 12+100+12=124 мм;
  • 12+150+12=174 мм;
  • 12+200+12=224 мм.

Устройство материала и его характеристики


От стандартного бетона ЖБИ отличается наличием внутренней стальной конструкции

Чтобы определить разницу между обычным кирпичным домом и строением из ЖБИ, необходимо разобраться, что за материал предлагается на рынке. От стандартного бетона ЖБИ отличается наличием внутренней стальной конструкции. Процесс отливки сопряжен с внедрением в «тело» плиты арматурного каркаса, за счет чего повышается сопротивляемость нагрузкам, способность противостоять изгибанию и значительно увеличивается прочность продукции. Такие качественные характеристики позволили производителям выпускать готовые блочные элементы, пригодные для строительства разноэтажных зданий по самым современным проектам.

Дома с мансардой

Мансарда представляет собой ни что иное, как полуэтаж здания. При условии утепления мансарды ее можно использовать как полноценный второй этаж загородного дома. Особенность полуэтажа состоит в том, что функцию потолка здесь выполняет стропильная система крыши, поэтому потолок мансардной комнаты повторяет изгибы кровли.

Вариантов формы потолка может быть несколько. Самый распространенный – треугольный потолок мансарды в доме с полувальмовой или двускатной крышей, как у коттеджа П-22 из каталога CitySIP. Существует специальный вид мансардных крыш — примером может служить проект дома П-61. Вслед за кровлей потолок может быть выполнен в несколько уровней (проект П-75) или иметь сложную многощипцовую форму (проект П-80).

Преимущества домов из сэндвич-панелей:

  • Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.
  • Можно строить в любое время года. Нет ограничений по температуре строительства.
  • Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
  • Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
  • Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
  • Материал сэндвич-панелей прекрасно звукоизолирует.
  • Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
  • Можно сэкономить на отоплении.
  • Не нужен усиленный фундамент.
  • Прочные. Выдерживают ураганы.
  • Сэндвич-панели легко транспортировать и собирать как конструктор.
  • Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Какой дом Вам нравится больше?
Дом из бруса 17.2%

Кирпичный дом 8.48%

Бревенчатый дом 6.96%

Дом из газобетонных блоков 17.92%

Каркасный дом 33.04%

Дом из пеноблоков 16.4%

Проголосовало: 1250

Как видите, список немаленький, но ведь есть и недостатки:

  • Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
  • Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
  • Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
  • Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.
  • Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
  • Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
  • Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
  • При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik

Особенности

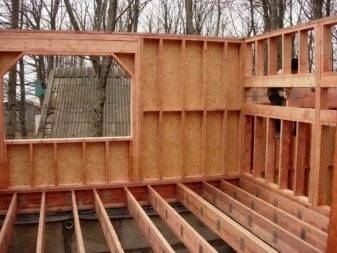

Каркасно-щитовые (каркасно-панельные) дома собираются из готовых элементов. Они образуют деревянный каркас, внутри которого укладывается утеплитель, а наружная сторона имеет обшивку тем или иным отделочным материалом. Технология строительства дома из готовых «кусков» большого размера впервые стала применяться в Финляндии, поэтому ее называют иногда финской. В отличие от канадской технологии, здесь используются не более мелкие СИП-панели, собираемые на участке, а производящиеся в заводских условиях крупные блоки.

Деревянные пластины изготавливаются из древесины хвойных пород, поскольку она обладает высокими показателями прочности, влагостойкости, а входящие в состав смолы обеспечивают дополнительный антибактериальный эффект. Для улучшения эксплуатационных качеств пластины подвергаются сушке в специальных камерах и пропитке антибактериальными составами и антипиренами. Для фиксации элементов используются клеевые составы.

Стеновые щиты в подобной конструкции заключаются между нижней и верхней обвязками, состоящими из брусьев, предварительно обработанных антисептиками и антипиренами. Нижняя обвязка укладывается по цоколю, закрепляясь анкерами, на верхнюю опирается перекрытие чердака.

Для работы требуются внутренние и наружные щиты. Комплект последних включает изделия с оконными и дверными проемами, а также глухие стены. Между внутренними и наружными элементами прокладывается слой утеплителя, в качестве которого выступает минеральный войлок.

Щиты изнутри и снаружи закрываются отделочными материалами. Между внутренней отделкой и щитом прокладывается пароизоляция (предотвращает образование конденсата, разрушение щита), а между наружной панелью и фасадным слоем – бумага (для уменьшения поддуваемости). Высота щитов обычно равна высоте этажа здания, ширина составляет 600-1200 мм.

Плюсы

  • Благодаря точному расчету нагрузки на конструкцию удается обеспечить прочность и устойчивость дома. Он выдерживает температурные перепады, отличаются атмосферостойкостью и сейсмостойкостью.
  • Благодаря обработке щитовых каркасов антипиренами и антибактериальными составами удается повысить их био- и огнестойкость, продлить срок службы. Кстати, долговечность щитовых домов каркасного типа достигает 100 лет.

Минусы

  • Поскольку щиты изготавливаются в заводских условиях, готовые объекты имеют стандартный внешний вид. Изменить изначальный внешний вид дома достаточно непросто.
  • Небольшой вес панелей, обуславливающий простоту монтажа, на практике имеет и оборотную сторону. Из-за недостатка толщины стен, они не способны гасить вибрацию, поэтому пользователи часто говорят о том, что такие перекрытия гулкие.
  • Говоря о небольшом весе панелей, следует все же уточнить, что они гораздо габаритнее и тяжелее СИП-панелей и многих других материалов для каркасного строительства. В связи с этим возрастают расходы на транспортировку щитов.

  • Каркасно-щитовые дома не отличаются, как и любые деревянные конструкции, хорошей звукоизоляций. Впрочем, проблема недостаточности шумоизоляции решается путем применения звукоизоляционных материалов. Наибольшее распространение получили минераловатные утеплители, которые ко всему прочему обладают великолепными звукоизоляционными свойствами.
  • Иногда можно услышать жалобы на то, что в каркасном доме повышен уровень влажности, стены изнутри покрываются плесенью и грибком. Однако причина подобных неприятных явлений кроется в нарушении технологии строительства, в частности, неправильном монтаже или отсутствии пароизоляционного слоя и системы вентиляции.

О кирпичных домах

Кирпичные постройки отличаются оригинальностью фасадов, открывая поистине неограниченные возможности для архитекторов.

Теперь разберемся, чем кирпичный дом лучше панельного, ведь многие хотели бы жить именно в таких постройках. Однако на практике оказывается, что дом дому рознь. К примеру, старые дома из кирпича (возведенные в начале прошлого века) имели деревянные перекрытия и лестницы. И следует заметить, что эксплуатация таких строений на практике оказывается в разы ниже, нежели тех же панельных.

Если же говорить о современных кирпичных постройках, то здесь деревянные перекрытия были заменены на бетонные. Такие дома предназначены для длительной эксплуатации. Если выражать это в цифрах, то кирпичная многоэтажка стоит в среднем в два-три раза дольше панельной, то есть около 150 лет. Чаще всего для ускорения процесса строительства таких домов используется двойной силикатный кирпич М 150.

Рассмотрим преимущества кирпичного дома перед панельным:

  1. Прочность и долговечность, о которых говорилось выше.
  2. Теплозащита. Такие постройки являются комфортными для проживания. Уровень теплопроводности кирпичных стен не идет ни в какое сравнение с панельными. Даже без дополнительного утепления кирпичные стены отлично удерживают тепло в помещении.
  3. Кирпичные дома практически полностью изготовлены из камня и не имеют металлических конструктивных элементов, потому здесь попросту нечему гнить и подвергаться коррозии.
  4. Шумоизоляция такого здания в разы выше, нежели у панельного аналога.

Старая кирпичная многоэтажка.

  1. Небольшие размеры строительных блоков позволяют создавать здания с поистине привлекательными фасадами. Здесь гораздо больше простора для воплощения фантазии архитектора, нежели при работе с большими панелями, не позволяющими украсить фасад.
  2. Как говорилось выше, кирпичные постройки гораздо долговечнее панельных.

Недостатки:

  1. Естественно, строительный кирпич является очень простым и гибким в работе материалом и инструкция по возведению таких стен своими руками не нужна большинству домашних мастеров, не говоря уже о профессионалах. Однако каждому, кто сталкивался с кирпичной кладкой известно, что такие стены возводятся довольно долго. А если говорить о многоэтажных зданиях, то и подавно. Как следствие, постройки из кирпича возводятся значительно дольше аналогов.

Очень часто кирпичные новостройки относятся к разряду элитного жилья, в котором покупку квартиры не может позволить себе большинство граждан со средним доходом.

  1. Очень часто такие здания выстраиваются без соблюдения определенных правил, вследствие чего могут потребовать дорогостоящего ремонта. Ремонтные работы подчас столь дороги, что коммунальные службы отказываются проводить их, ссылаясь на недостаточное финансирование, а потому жильцам приходиться самостоятельно собирать средства на ремонт.
    Впрочем, на сегодняшний день многие ошибки предыдущих застройщиков учитываются современными строительными компаниями, а потому кирпичные новостройки не имеют проблем, связанных с эксплуатацией.

  1. Дороговизна строительства, а соответственно, и более высокие цены на квартиры. Дело здесь не только в длительных сроках постройки, а и в стоимости самого кирпича.
