Каркас лестницы из металла – изготовление, стоимость и особенности

Делаем каркас своими руками

Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.

Маршевая лестница

Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.

Кстати, закрепить ступени можно при помощи двух способов:

Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.

Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.

Каркас для винтовой лестницы

Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:

Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.

Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.

Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.

Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.

Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.

Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.

Как сделать антикоррозийную обработку

Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.

Антикоррозийная обработка будет состоять из таких этапов:

Конструкцию следует обезжирить.
При помощи преобразователя обработать ржавчину.
Загрунтовать все.

Общие сведения

Скрытая конструкция

В качестве материала изготовления можно использовать относительно недорогие швеллера или балки (двутавровые) с уголками разных размеров, к которым и будет выполнено закрепление подступеней и ступеней. Сама же балка из швеллера в будущем будет закрыта гипсокартонном или панелями из дерева.

Открытая конструкция

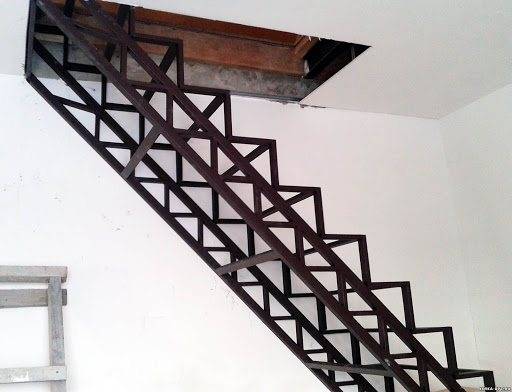

Открытый каркас представляет собой видимую часть конструкции лестницы, которая требует особой обработки и покрытия ЛКМ. Данный вариант визуально воспринимается лучше, а при правильном подходе и вовсе идеально впишется в лестничную конструкцию. По типу изготовления, открытые типы кнструкции можно разделить на каркасные:

С 1 косоуром.
С 2 косоурами.

Каркас открытого типа на одном косоуре – это когда по центру лестничной конструкции установлена несущая балка, на которую устанавливают косынки или площадки, чтобы закреплять ступени. Полступени в таком типе конструкции каркаса не устанавливают. Визуально этот вид конструкции кажется парящим, воздушным и легким. Если вы планируете установку широких маршей, то для исключения прогиба ступеней по краю советуем приваривать по бокам дополнительные элементы, а именно консоли.

Каркас открытого типа на двух косоурах – чем-то система установки схожа с одним косоуром, но в этом случае балки расположены не по центру, а по краю ступеней. Для того, чтобы закрепить ступени на балки, устанавливают кобылки (косынки), а сами ступени закрепляют с внутренней стороны, чтобы целостность проступи не была нарушена. Такой вид каркаса самый надежный и предназначается даже для широких маршей.

Расчет размеров и последовательность изготовления

Перед тем, как начать создавать каркасную конструкции, следует определиться с типажом конструкции, а также высчитать, сколько вам требуется материалов и выполнить замеры. Расчет требуемых параметров:

Замер высоты между полом второго и первого этажа.
Ширина проступи, должна быть от 0.2 до 0.3 метра.
Высота подступенка, от 0.16 до 0.2 метра.
Лестничный марш должен иметь ширину не меньше, чем 0.9 метра.
Угол наклона лестницы, допустимое значение от 30 до 45 градусов.

Все описанные выше пределы интервалов при расчете ступеней требуются для удобства передвижения по конструкции.

Формулы для этих расчетов:

Формула удобства равна: е – j= 12 см.
Формула безопасности равна: е + j= 12 см.
Формула шага равна: е +2 j= 62(60-64) см.

Причем размер проступи обозначен как «е», а размер подступенка «j», «а».

Планируем этапы работ

При выполнении данных расчетов будет не лишним сразу же определиться с этапами выполнения работ:

Подготовьте проем требуемого размера.
Изготовьте каркас лестницы из металла на второй этаж на основании совершенных расчетов.
Соберите всю конструкцию по месту установки.

Какими бывают металлокаркасы

Лестничные каркасы, выполненные из металла, могут иметь разнообразные формы, начиная от самых простых и заканчивая уникальными. На их основе изготавливают прямомаршевые, поворотные и винтовые лестницы, с косоурами или на тетивах, для которых используют:

швеллеры;
двутавры;
уголки;
металлические листы;
профильный металл коробчатого сечения;
трубы для опоры винтовых лестниц.

Каркас лестницы из металла бывает двух видов:

скрытый, который изготавливается из более дешевых металлических профилей и впоследствии обшивается деревом, гипсокартонном или другими подходящими материалами;
открытый, образующий единую композицию со ступенями и перилами. В дальнейшем его обрабатывают лакокрасочными составами.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой – несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета.
Одинарные косоурные лестницы визуально очень легки за счет ажурности

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

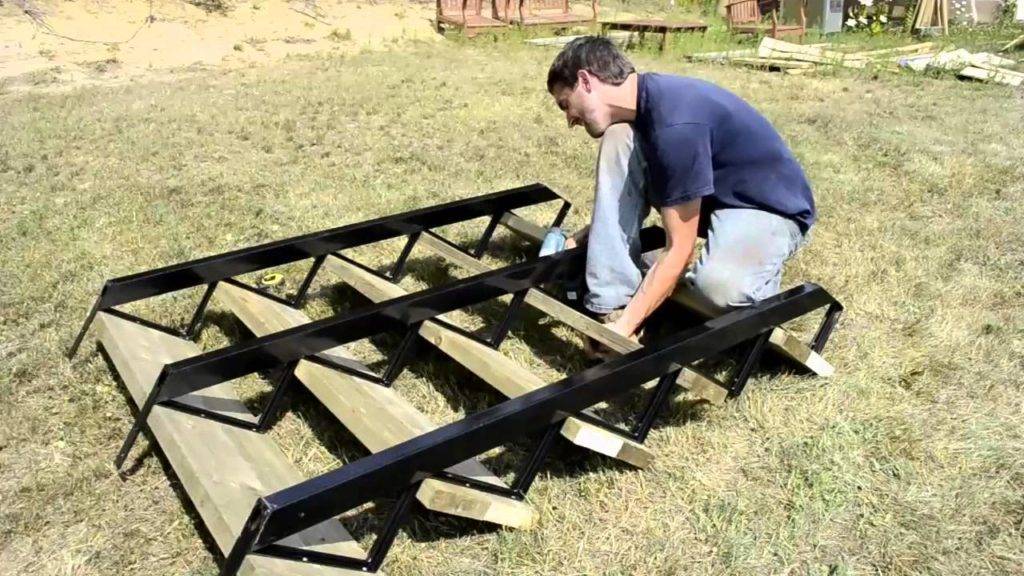

Конструкция на двух косоурах – самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

кобылки – это небольшие приспособления, с помощью которых формируется опора для ступенек.
На схеме №4 – это кобылки
гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер

Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком

Параметры металлической лестницы

Рис. 1 Общий чертеж лестницы

Y — высота проёма – как правило определяется высотой этажей Вашего дома
X — длина проема – зависит от того, сколько места Вы можете выделить в своём доме для лестницы
W — ширина лестницы – зависит от того, сколько места Вы можете выделить в своём доме для лестницы
Z — толщина ступеней – геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
F — выступ ступеней – расстояние на которое верхняя ступень будет нависать над нижней
A — толщина тетевы – геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
B — толщина опоры – геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
H — высота ступени над тетивой – расстояние между ступенью и тетивой по вертикали
D — размер – расстояние, на которое ступень будет свисать за опору по направлению подъёма
U — угол наклона опоры к вертикали
C — количество ступеней – за сколько шагов Вам будет комфортнее всего переместиться с этажа на этаж

Функция “Верхняя ступень ниже пола 2 этажа: SP”

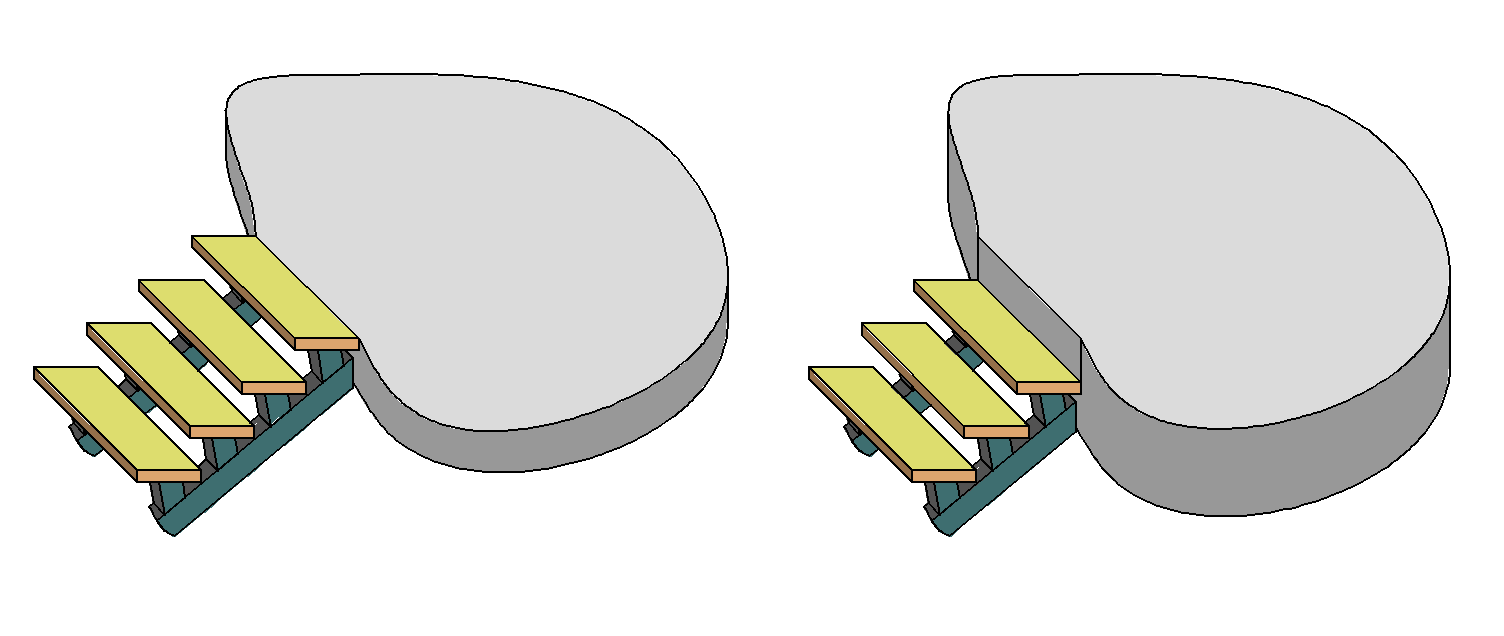

Рис. 2 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция “Черно-белый чертеж:”

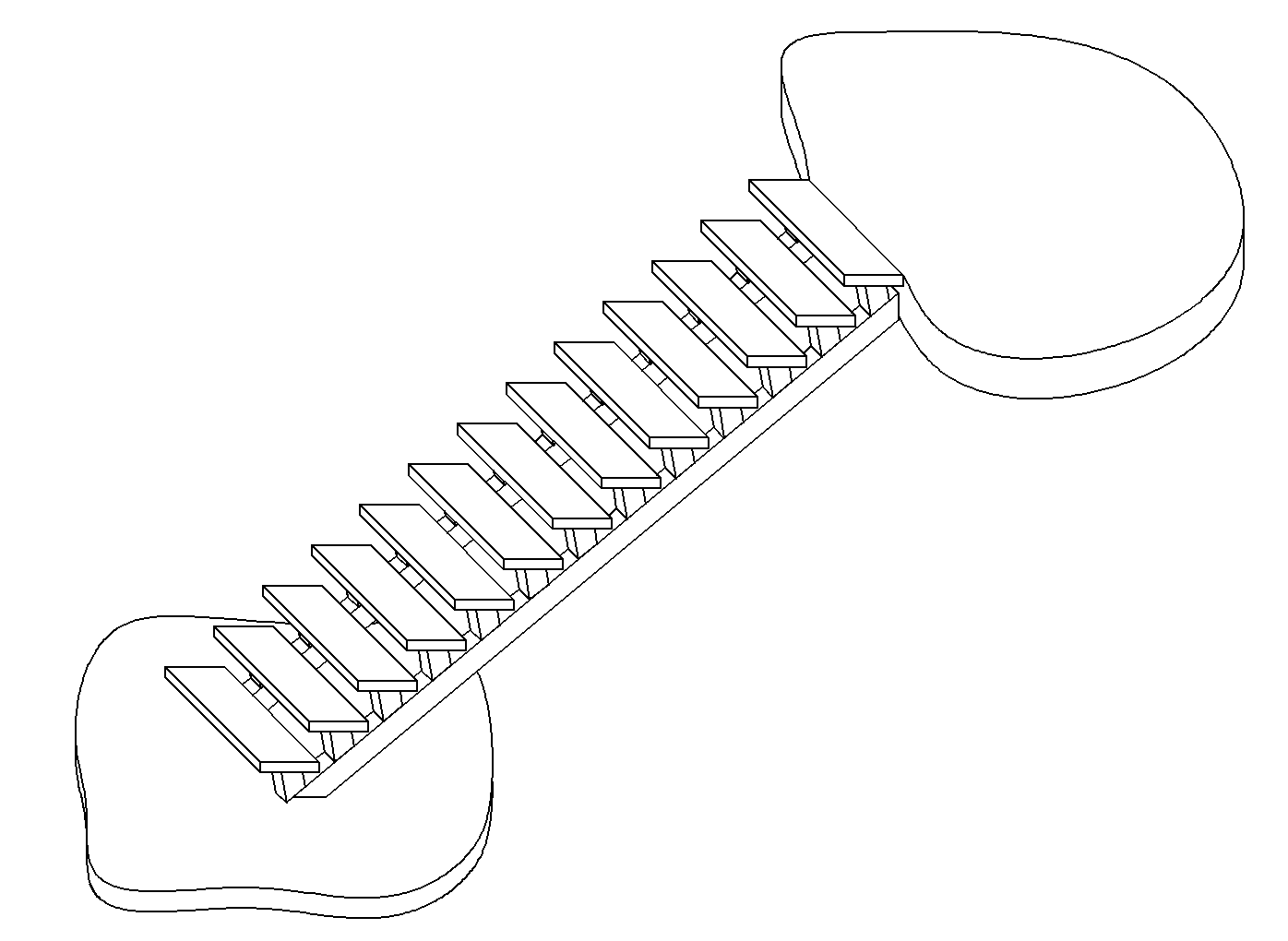

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения
Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция “Изменить направление подъема: LR”

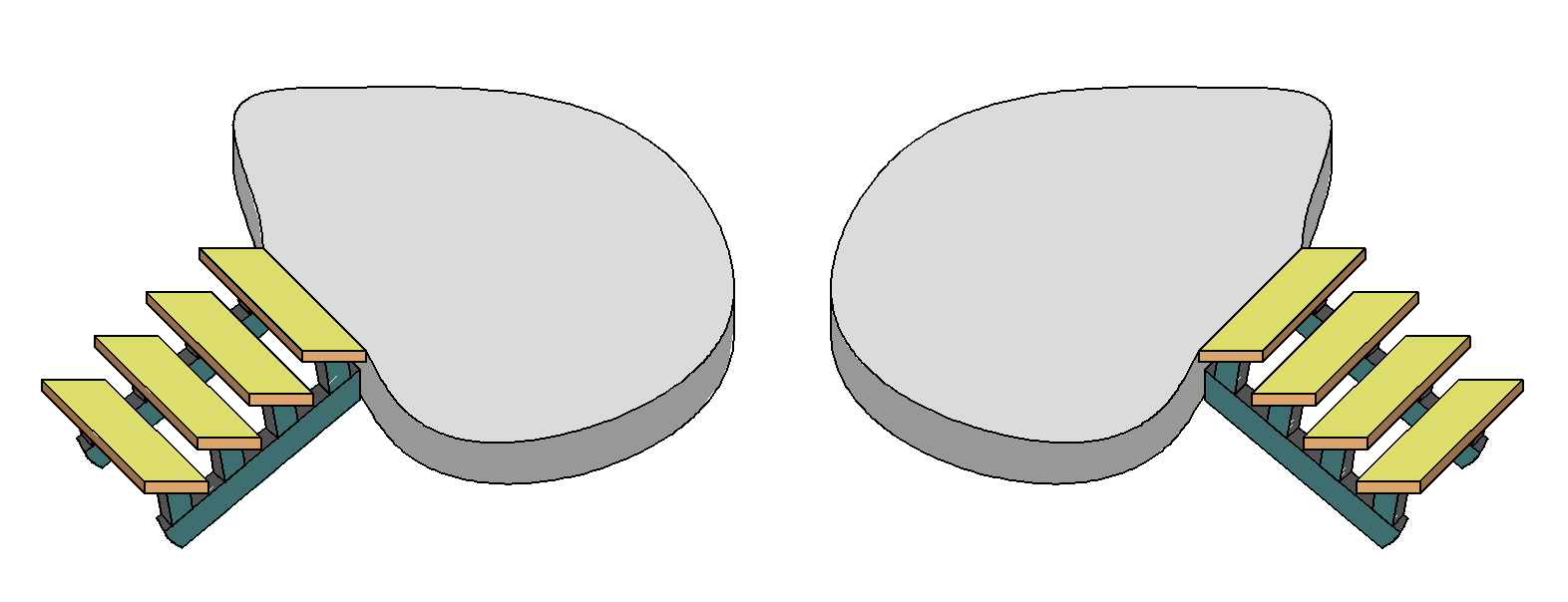

Рис. 4 Вид лестниц с разными направдениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной – когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

Подъём слева направо;
Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Подготовка материла

Во время конструирования винтовой лестницы очень важно изучить технологию осуществления данного сооружения и предварительно произвести подготовку соответствующих материалов. Выбирая материал не стоит себя ограничивать, для этого подойдут и листовой, и профилированный металлы

Выбирая материал не стоит себя ограничивать, для этого подойдут и листовой, и профилированный металлы.

Обычно в качестве сырья для ступеней деревянной лестницы выбирают дуб, клен или бук. Можно заказать уже готовые ступени или воспользоваться самодельными, для этого потребуется обрезать доски до необходимым габаритов.

К примеру, можно произвести запил прямоугольной доски по диагонали и в итоге получить две трапецевидные проступи. Далее нужно закруглить их края, выполнить обработку кромки и покрыть лаком в 3 слоя. Вот и все, ступени для винтовой лестницы готовы!!!

Разновидности металлических каркасов, которые можно изготовить самостоятельно

Лестницы на металлическом каркасе являются универсальными. Они могут служить для входа в дом и в погреб, а также для подъема на этажи. Для изготовления железного каркаса лестницы без помощи специалистов, необходимо иметь некоторые базовые знания о процессе сварки, но в целом эта процедура не так уж сложна.

Чтобы осуществить выбор разновидности каркаса, необходимо определиться с видом и дизайном обустраиваемой лестницы. Например, она может быть винтовой, маршевой и т.д.

Существует три основных разновидности каркасов лестницы из металла:

Скрытый каркас. Этот вариант является наиболее экономичным. Предполагается, что в процессе монтажа лестницы все части каркаса скроются под ее элементами, поэтому он изготавливается из самых дешевых материалов и выглядит не очень эстетично.

При изготовлении данного варианта каркаса единственное, что стоит тщательно рассчитать – это его прочность, т.к. халатное отношение к этому аспекту может привести к печальным последствиям, таким как травмы и пошедшие насмарку труды.

Лестничный каркас закрытого типа является несущей основой изготовленной из металлических профилей с п-образным сечением, соединенных парами в некоторых местах. В качестве опоры для ступенек к ним присоединяются металлические уголки. При последующем монтаже лестницы, они спрячутся под деревянными и гипсокартонными декорациями.

Открытый каркас, имеющий два косоура. Косоур – это несущий элемент каркаса, на который укладываются ступеньки. Данную разновидность каркаса производят из профильной трубы с квадратным сечением. Косоуры, повторяющие форму лестницы, покрывают эмалью. После закрепления ступеней и перил монтаж можно считать завершенным. Лестница с открытым каркасом выглядит красиво и изысканно, но имеет такой существенный минус как более высокая по сравнению с первым вариантом стоимость.

При изготовлении открытого каркаса своими руками, сварку следует производить как можно более аккуратно, чтобы ее следы не испортили весь вид после покрытия эмалью.

Открытый каркас, имеющий один косоур. По сути, является единственной несущей балкой, к которой прикрепляются платформы для ступенек и уголки. Такие лестницы выглядят легкими и прозрачными. В случае, если они планируются достаточно широкими, возникает необходимость добавлять по бокам дополнительные консоли, чтобы избежать деформации ступенек при воздействии больших нагрузок.

Условия комфорта и безопасности

Чтобы металлическая лестница получилась удобной и красивой, нужно осознать несколько чётких непременных правил.

Глубина проступи с учётом свеса (но об этом позже) должна быть не менее 270 мм.
Глубина проступи с учётом свеса должна быть не более 350 мм. В противном случае, на каждой проступи вам придётся совершать по два шага вверх и по столько же вниз.
Высота подступенка должна быть не менее 150 мм. Иначе, нужно будет делать большее количество проступей, а значит, вы своими руками утяжелите конструкцию.
Высота подступенка должна быть не более 180 мм. Иначе, каждый подъём будет для вас испытанием.

Ступеньки на второй этаж будут очень удобными, если каждая следующая верхняя проступь будет нависать над предыдущей на 20-50 мм. Оптимально, конечно, 30 мм. Это проверено многими разбитыми носами и стёсанными каблуками.
Ширина проступи для лестниц с одним маршем может быть и 800 мм. Если в вашей голове прорисовывается образ двух маршей с промежуточной площадкой с цветами в горшках или простым цветным витражом, то расстояние от стены до перил должно быть не менее одного метра. Если вы планируете обеспечить свободное хождение вверх-вниз для многочисленных гостей, то ширина проступи должна быть 1300 мм и более.

Тщательное соблюдение элементарных правил обеспечит появление в вашем доме удобных и безопасных лестничных маршей. Вы, ваша семья и многочисленные друзья будут с удовольствием пользоваться ею.

Обустройство проема

Размеры и параметры всей подъемной конструкции обуславливаются расположением проема в перекрытии между этажами, поэтому этот проем и становится первым этапом работ по сооружению данной конструкции.

Наиболее правильно обустроить проем между двумя несущими балками. Если балки расположены слишком часто, и расстояние между ними уже, чем ширина предполагаемой лестницы, можно поправить положение за счет выпиливания одной или двух балок. При этом соседние балки придется связать между собой поперечными элементами конструкции того же сечения – так усиливается несущая способность перекрытия.

Чем шире деревянная конструкция, тем удобнее будет по ней подниматься, проносить крупногабаритную мебель и т.п

Важно и правильно рассчитать угол наклона, от чего, собственно, зависит длина маршей. Человек должен подниматься по лестнице свободно, не нагибаясь и не задевая головой потолок

Устройство несущих опор

Существует два вида несущих опор:

тетива (прямые опоры с выпилами под ступени);
косоуры (зубчатые опоры).

Чтобы увеличить полезную площадь помещения, многие предпочитают поворотные лестницы. Ее конструкция определяется исключительно выбранной планировкой помещения и состоит из:

Двух или более маршей. Длина маршей может быть равной, а может значительно отличаться, а их расположение относительно друг друга выполняется либо под прямым углом, либо параллельно;
Поворотной площадки. Встречаются и поворотные конструкции, не имеющие поворотных площадок – вместо них производится сборка так называемых забежных ступеней клинообразной формы.

Укладка ступеней

Еще один очень важный момент – разметка под ступени. Чтобы избежать искривлений ступенек и самого лестничного марша, ее следует производить тщательно, вымеряя каждый миллиметр с помощью линейки или заранее заготовленного шаблона. Сборка ступеней, производится следующим образом, как показано на видео:

Шаблон в виде прямоугольного треугольника накладывается гипотенузой на верхний край будущей опоры, при этом горизонтальный катет определяет ширину ступени, а вертикальный – высоту подступенного проема;
Разметку следует наносить сразу по всей длине опоры;
Затем, в зависимости от выбранного типа опор, по разметке либо вырезаются пазы для ступеней (тетива), либо выпиливаются треугольные выемки (косоуры). Вторая опора должна зеркально совпадать с первой;
Когда опоры готовы, своими руками монтируют ступени – либо вставляют их в пазы тетив, либо укладывают на косоуры;
Затем, по желанию, устанавливают подступенки. Конструкция без подступенков выглядит более воздушной, легкой, но одним из ее недостатков будет повышенная опасность для детей. Неудобство может создавать и риск уронить какой-либо предмет между ступенями вниз.

Закрепление конструкции

Закрепить конструкцию можно как на соединительных балках перекрытий и снизу и сверху, так и путем крепления своими руками нижней части к доскам деревянного пола. Часто применяют вариант, когда одна из опор дополнительно крепится к стене дома.

Ограждение

Неотъемлемой частью деревянной лестницы являются ограждения – они не только делают конструкцию безопасной, но и являются ее основным дизайнерским элементом, способным придать всему устройству неповторимую уникальность. Состоят ограждения из:

Поручней;
перильных стоек различной формы;
балясин, устанавливаемых между стойками.

Балясины принято делать резными и придавать им необычные формы. Гнезда в тетивах под балясины, а также гнезда в балках перекрытий под стойки делают на любом этапе работ по сборке деревянной конструкции.

Частью ограждения считается также балюстрада – ограждение проема в междуэтажном перекрытии. Как правило, она выполняется в том же стиле и той же высоты, что и перильное ограждение.

Подведем итоги

Сборка лестниц из дерева производится по определенным стандартам. Все зависит от размеров, параметров и самой конструкции. От правильного и последовательного монтажа в результате будет зависеть прочность и долговечной всей сборки, так как на каждом этапе работ необходимо быть предельно внимательным.

Особенности металлических лестниц

Для начала немного отложим в сторону вопрос, как сварить лестницу, и посмотрим, какими особенностями обладают металлические лестницы, обращая внимание на то, как соединяются их главные элементы. Чтобы более четко их понимать, лучше всего составить несколько чертежей предполагаемой конструкции

Они не должны быть сложными для самостоятельного исполнения.

Лестницу можно сварить самому

Для начала следует рассчитать ряд показателей:

ширину и высоту ступени;
общий уклон будущей конструкции;
как будут размещаться ступени относительно друг друга.

Расчет такой конструкции довольно стандартный

При самостоятельном составлении чертежа стоит более пристально обратить свое внимание на верное распределение нагрузки и места размещения дополнительных соединений

К главным особенностям металлических лестниц можно отнести:

Их надежность.
Большое количество дизайнерских проектов.
Возможность сочетания металла с другими материалами.
Их длительный срок службы.
Простой и быстрый монтаж всей конструкции.

В данном видео вы узнаете, как сварить лестницу:

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
Электроды.
Дрель, шуруповерт.
Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
Ручной фрезер – для сошлифовывания сварных швов.
Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
Рубанок.
Молоток.
Струбцины.
Наждачная бумага, кисти.
Антикоррозионная грунтовка.
Краска.
Сушеные доски толщиной 40 мм для ступеней.
Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Инструкция по изготовлению лестницы на металлическом каркасе

Проще всего изготовить прямую однопролетную лестницу

Металлическая лестница при изготовлении своими руками иногда с трудом втискивается в предоставляемое пространство

Поэтому первоначально важно создать точный проект, чертеж. Пошаговая инструкция:

Выполнить фактический замер проема — ширину по чистому полу, высоту.
Снять размер проемов, дверей, окон, чтобы не перекрыть их металлокаркасом.
После наброска на бумаге следует перенести расчет чертежа лестницы металлической в программу моделирования объемных объектов.
Узнать высоту от пола 1 этажа до пола 2 этажа. Определить количество комфортных ступеней для подъема. Расчет размеров ступеней при определенном угле наклона можно найти в таблицах интернета, онлайн-калькуляторах.
На этапе проектирования избегать производства забежных ступеней. Прорисовать 3D-модель. Этот этап можно отдать на доработку проектной организации.
Убедиться, что построенные модели не мешают открытию дверей, окон. Материалы, крепеж брать с запасом 5—10 %, складировать в сухом помещении. Прорисовать металлический каркас:
Выбрать тип косоура. Часто используюется швеллер 12П или труба не менее 100*100 мм. Для ступеней — угол 35—50 мм. Стойки в пол — труба 80*80 мм. Примыкающий к стене косоур можно делать менее прочным, если есть возможность заанкериться в стену.
На каркас монтируют проступи и подступенки из древесины, бетона, мрамора, ламината. Допускается оставлять цельнометаллические или решетчатые ступени.
Детали последовательно свариваются, обшиваются, красятся.

Конструкции ломаной формы требуют высокой точности исполнения. Зато в этом случае отходов металла немного.

Каркас лестницы из металла: расчет, фото и особенности + Видео инструкция
