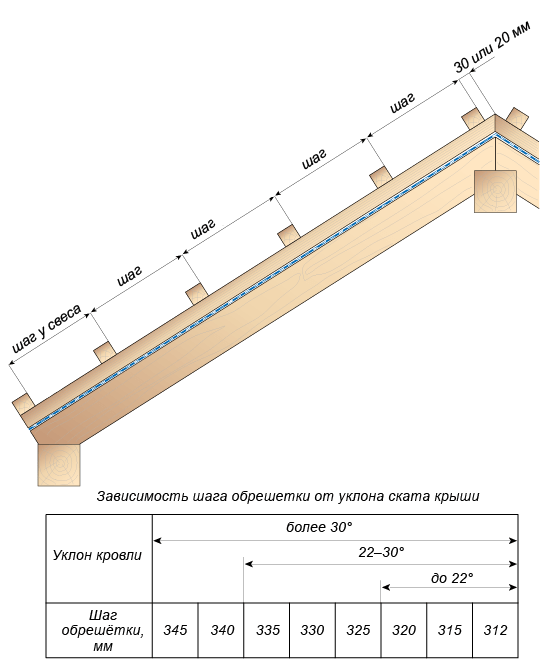

Какой шаг обрешетки под профнастил, металлочерепицу или мягкую кровлю: Пошаговый монтаж и инструкция по кровле

Ондувилла – фальцевая кровля. Чья обрешетка легче монтируется

Знание технологии монтажа – хороший помощник при выборе кровельного материала. Крыша из ондувиллы подойдет любому дому, и уверенность в своих силах дает хорошую возможность сэкономить – монтаж кровли своими руками избавляет от необходимости нанимать профессиональных кровельщиков. Монтаж ондувиллы и фальцевой кровли начинается с подготовки основания, и порой его устройство оказывается непростой задачей.

Обрешетка под ондувиллу и обрешетка для фальцевой кровли похожи, но некоторые отличия все же есть, и направляясь в магазин строительных материалов о них следует помнить. Разница в конструкции обрешеток обусловлена свойствами кровельных материалов.

1. Устройство обрешетки регламентируется инструкцией производителя кровельных материалов и СНиП II 26-76 «Кровли». Обрешетка под ондувиллу монтируется из доски сечением 25х100 мм или из бруса 50х50 мм, а для устройства обрешетки под фальцевую кровлю используется доска сечением 50х120 мм (50х140 мм) или брус 50х50 мм.

Сплошная обрешетка под ондувиллу изготавливается при уклонах до 20 градусов. Фальцевая кровля укладывается на сплошное основание при уклонах 14 градусов и менее.

Так как крыши с малыми углами встречаются редко, устройство сплошного основания рассматривать не будем.

2. Разреженная обрешетка под онувиллу имеет шаг 32 см. Решетины устанавливаются с помощью шаблона, изготовленного из рейки или обрезка бруса. Использование шаблона ускоряет работу и позволяет избежать ошибок при монтаже. Вдоль хребтов крыши, в ендовах и местах выхода дымоходов, вентиляционных труб и т.п. монтируется усиленная обрешетка.

Обрешетка для фальцевой кровли монтируется с шагом не более 20 см, при таком расстоянии под ногами человека всегда находится жесткая опора. Для обрешетки под фальцевую кровлю предпочтительно использовать доску, это снижает вероятность прогиба кровли при обслуживании крыши.

Вдоль карниза монтируется сплошной настил шириной не менее 700 мм. Ширина сплошного основания в ендовах и разжелобках должна составлять 800 мм на каждом скате. Обрешетка на ребрах, вокруг труб и в местах расположения слуховых окон усиливается.

При использовании составных картин в местах расположения горизонтальных фальцев укладывается дополнительная доска.

3. Надежность фальцевой кровли во многом зависит от качества обрешетки. Картина должна лежать на досках всей плоскостью, так как в местах прогиба кровли уплотнение фальцев нарушается и образуются протечки.

Битумная черепица Ондувилла обладает хорошей гибкостью, поэтому требования к плоскости обрешетки менее жесткие.

4. При подготовке пиломатериалов для обрешетки под фальцевую кровлю необходимо учитывать, что на внутренней поверхности покрытия будет появляться конденсат. Пиломатериалы следует хорошо пропитать антисептическим составом или окрасить.

Подведем итог. Монтаж обрешетки под фальцевую кровлю сложнее по следующим причинам:

– количество используемых пиломатериалов и, соответственно, трудозатраты больше,

– особое внимание уделяется точности монтажа – угол между линией карниза и торцами крыши должен строго равняться 90 градусам,

– жесткие требования к поверхности обрешетки усложняют монтаж, может возникнуть необходимость дополнительного выравнивания решетин,

– доски для обрешетки в 2,5 – 3 раза тяжелее бруса, и обращение с ними требует больших физических усилий.

Способы крепления обрешётки под профилированный настил

Варианты крыши: односкатная и двускатная.

Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.

Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.

Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.

Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое

В этом случае стоит укрепить периметр выходов дополнительными досками.

Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.

Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.

Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.

Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.

Стоит установить на торцах крыши ветровые доски

Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.

Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.

Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.

Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).

При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.

Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.

Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.

Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.

Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.

Укладка профилированного листа производится от нижних рядов к верхним.

Крепят листы к деревянной основе в углублениях между волнами.

Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Особенности сплошной и разреженной обрешетки

Что определяет шаг обрешетки в конструкции крыши? В зависимости от того, какой кровельный материал был выбран для крыши, существуют два различные виды обрешетки под него:

  1. Сплошная обрешетка кровли – монтаж досок такой конструкции осуществляется с шагом, который не превышает одного сантиметра. Также допускается вариант использования листов фанеры. Чаще всего такую обрешетку делают под такие виды кровельных материалов, как мягкая черепица и плоский шифер. Также все виды мягких кровельных покрытий укладываются именно на такой вид обрешетки.
  2. Разреженная – монтаж планок такой конструкции может быть различным в зависимости от материала, достигая нескольких десятков сантиметров. Чаше всего этот вид обрешетки используют под металлочерепицу, шифер и керамическую черепицу.

ВАЖНО!

Сплошная обрешетка в некоторых случаях может быть применима для других видов материалов, если на крышу будут осуществляться большие нагрузки. Иногда доски или фанеру в таких случаях монтируют в два слоя.. Чаще всего толщина обрешетки такого типа составляет 25 миллиметров

Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска

Чаще всего толщина обрешетки такого типа составляет 25 миллиметров. Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска.

Сплошная обрешетка

Каркас разреженной обрешетки представляет собой ряды досок или планок, параллельные коньку крыши и друг другу с определенным шагом расположения между собой. Он может совершенно различным – от 10 до 800 миллиметров.

Чаще всего для такой конструкции используют более широкую доску для обрешетки крыши. Минимальная величина его сечения находится в пределах 40 миллиметров. Чем более тяжелым будет кровельным материал, тем более надежным нужно делать каркас. Поэтому в некоторых случаях толщину досок увеличивают, а шаг их расположения уменьшают.

Выбор сечения

Плоский и волновой – достаточно тяжелый кровельный материал, вес каждого листа которого может превышать 25 кг, поэтому он оказывает на стропила интенсивное давление. Чтобы равномерно распределить нагрузку от этого покрытия, необходимо сделать прочную обрешетку. На сечение ее элементов оказывает влияние шаг между стропилами, размер асбестоцементных листов и уклон крыши. Опытные мастера рекомендуют следовать следующим рекомендациям:

  • Монтаж обрешетки для настила шиферных листов стандартного размера выполняют с помощью бруса сечением 5х5 см или обрезной доски толщиной 25 мм.
  • Для обрешетки под шифер с усиленным профилем, длина которого больше, чем у обычного, применяют бруски сеченым 7х7 см или обрезную доску толщиной 4 мм.

Схема обрешетки под шифер

Материалы

Тема подбора материалов не менее важна, чем сечения и дистанции. Покупать такие изделия нужно только у проверенных поставщиков с хорошей репутацией. Чаще всего для работы выбирают еловую, сосновую и лиственничную древесину. Нормативный уровень влажности — 12%. Если он не соблюден, велик риск механического повреждения и гниения.

Кроме указанных выше пород, можно брать и любую другую твердую древесину. Независимо от сорта дерева требуется наносить антисептик. Такое требование обязательно и на односкатной, и на двускатной кровле. Если кровля монтируется над котельной, баней и другими огнеопасными объектами, нельзя отказываться от использования антипиренов.

Подготовка и возведение

Для начала нужно правильно провести расчеты, исходя из которых будут куплены материалы и выбрано устройство обрешетки под профнастил.

Оптимальные характеристики для укладки профнастила указаны в строительных нормах.

Требования из СНиПа:

  • при угле наклона сводов не более 15 градусов или меньше, рекомендуется заделывать крышу сплошной обрешеткой. Исключения могут быть, если конструкция делается из металла. Тогда позволительно сделать обрешетку со стандартным шагом, но не превышающим 40 см;
  • при уклоне в 15 — 20 градусов рекомендуется возводить деревянную обрешетку. Расстояние между досок должно делаться в 30 — 65 см;
  • если наклон более 20 градусов, то можно возводить конструкцию с шагом до 100 см. Но при этом листы профнастила и рейки должны быть достаточно прочными;
  • под угол наклона не более 8 градусов монтируются листы с высокой жесткостью. Максимально допустимый шаг 4 м.

Производители профнастилов прикладывают письменные требования к укладке. Старайтесь проводить работы согласно этим инструкциям.

В частном строительстве часто применяются листы с высотой профиля 21 — 35 мм.

В первом случае рекомендуется использовать сплошную обрешетку или с минимальным шагом, т. к. такой лист не выдерживает высокие нагрузки и без прочного основания сильно деформируется.

Во втором случае максимальный шаг может составлять до 1.5 м. Материал выдержит нагрузку 600 кг на м2, поэтому можно не опасаться повреждений из-за скопившегося снега или при необходимости забраться на крышу. Однако последний вариант стоит дороже.

Проведите расчет обрешетки под профнастил. Для этого нужно замерить длину и ширину ската, просчитать шаги. Это понадобится для вычисления оптимального количества материалов.

Важно знать, что перед коньком и карнизом монтируется по две доски для дополнительного усиления всей конструкции. Возможно, потребуется усилить места примыкания к выпирающим конструкциям

Возможно, потребуется усилить места примыкания к выпирающим конструкциям.

Исходя из этого рассчитывается оптимальное количество материала для обрешетки и кровли.

Чтобы быть более точным, прибавьте к конечному результату 8 — 15% (часть материала придется обрезать, и она уйдет в мусор), чтобы точно знать какой бюджет выделить на закупку материалов.

При использовании дерева в качестве материла обрешетки рекомендуется работать с досками толщиной не менее 50 мм и брусьями, размер которых в сечении не менее 50 x 50 мм.

Брусья и доски должны быть полностью сухими и обработанными перед монтажом. Для материала используйте прочные породы дерева (ель, ольха, дуб и т.д.).

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке

Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух

Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом

Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов

Обрешетка для профнастила на крышу – усиление в месте прохода трубы

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

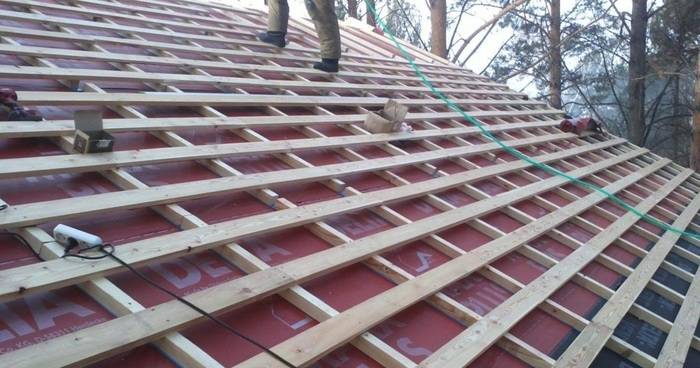

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий,  уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

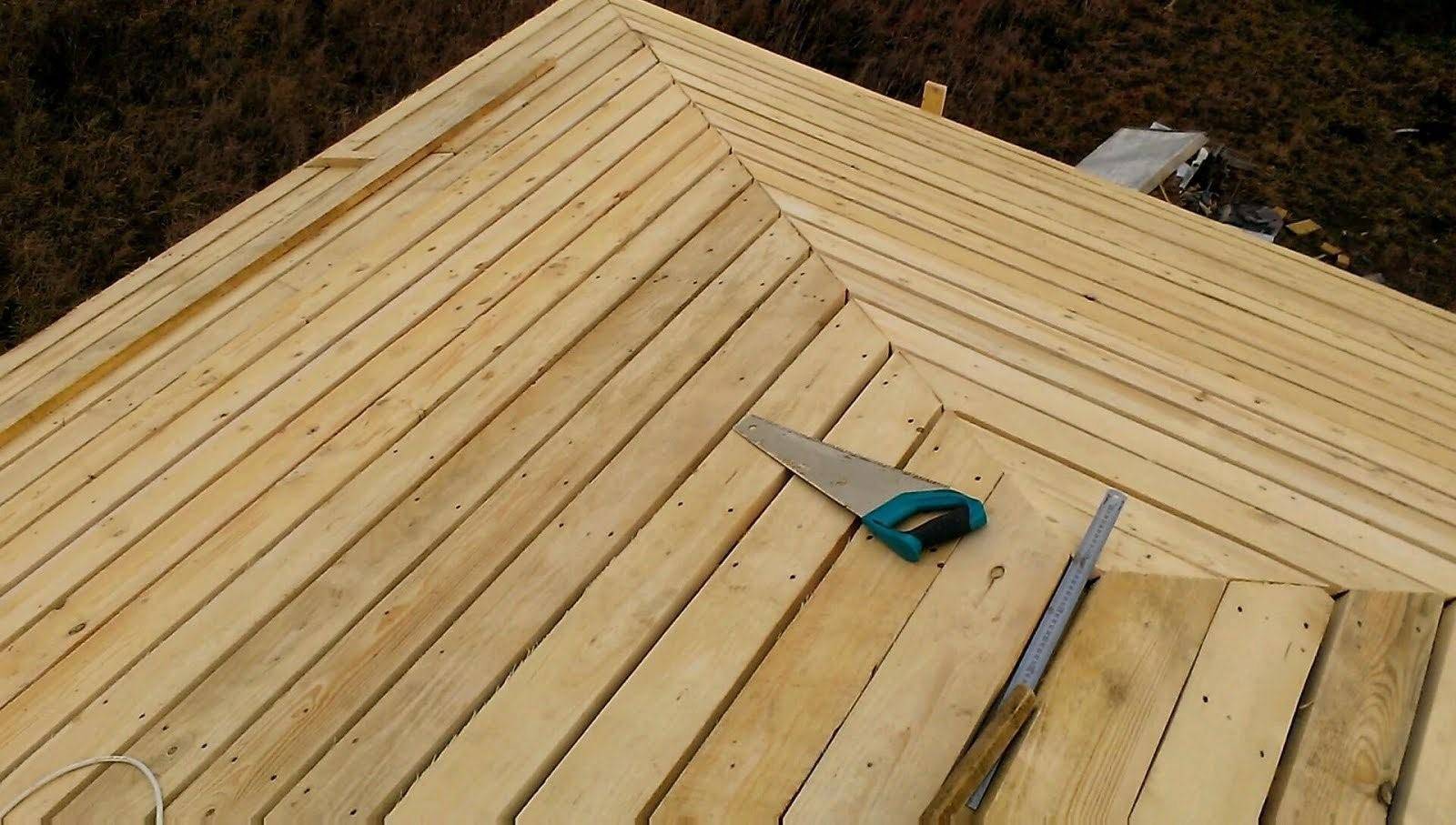

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

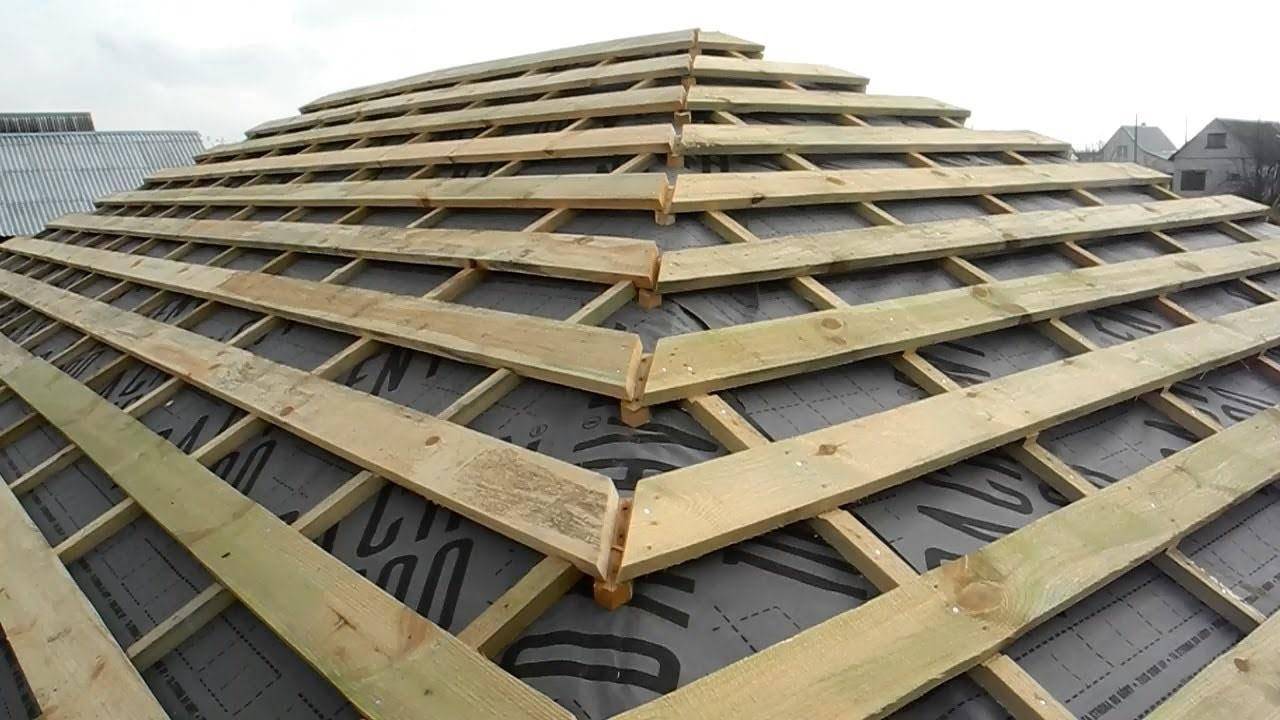

Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

  • легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
  • простота монтажа;
  • дешевизна;
  • возможность использования на кровлях с небольшим уклоном;
  • долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
  • безопасность с точки зрения экологии.

Крыша из профнастила

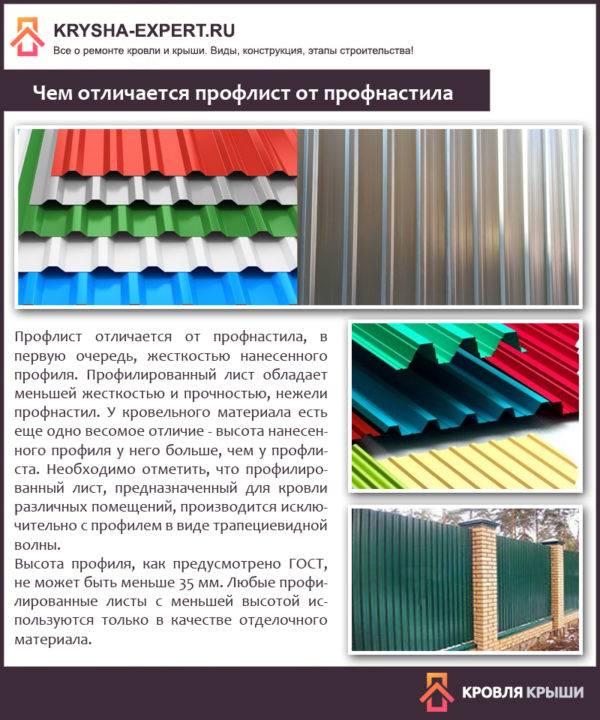

Чем отличается профлист от профнастила

Но материал не лишен и недостатков:

  • необходимость обустройства обрешетки кровли для крепления профнастила;
  • материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
  • материал с нарушенным защитным слоем быстро проржавеет.

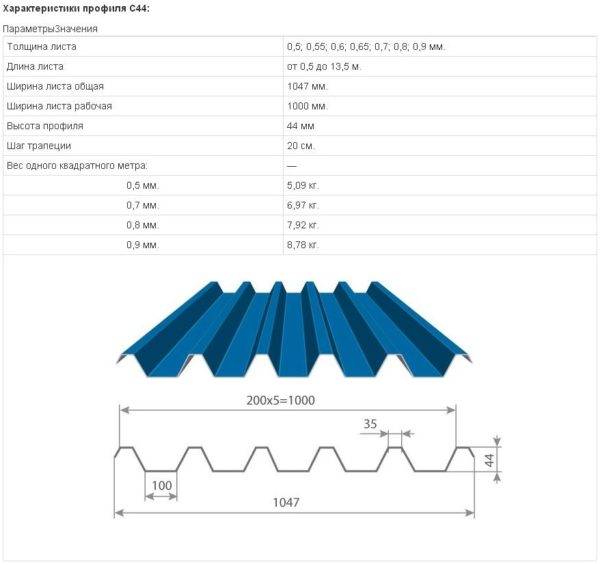

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

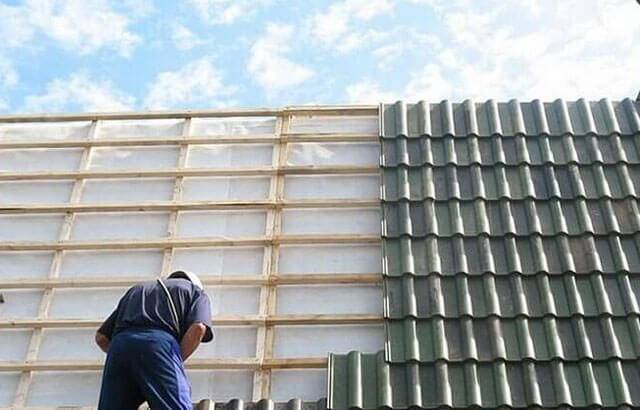

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на создание кровельного пирога, который должен находиться непосредственно под листами материала для накрытия крыши.

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

ВНИМАНИЕ!

Важно помнить, что в некоторых случаях неправильный монтаж кровельного пирога, а также самого профнастила, может стать причиной разрушения крыши. Это касается проникновения ветровых потоков под крышу, что может спровоцировать ее смещение и даже поднятие при очень сильных порывистых ветрах

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

Кровельный пирог

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют паро— и гидроизоляцию.

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка, на которую непосредственно будут монтироваться листы профнастила.

Кровельные работы

Правила монтажа профлиста

Инструкция по креплению профилированных металлических листов на обрешетку из доски, фанеры или бруса приводится ниже. Желательно следовать этим рекомендациям как можно точнее, поскольку от этого зависит, насколько герметичной получится кровля

Самая популярная схема укладки профлиста

Основным фактором, определяющим последовательность наших действий, будет размер материала. Технология изготовления профнастила позволяет изготовить детали, ширина которых равна ширине кровли, так что стыковать листы не придется.

Если же мы будем работать с профлистами стандартного размера, то монтаж нужно проводить по такому алгоритму:

  1. Укладку листов начинаем с нижней части ската кровли. Как правило, выбирается нижний левый угол, поскольку так мы получаем возможность оптимально перекрывать капиллярные канавки соседних листов.

Процесс монтажа

  1. Лист кровельного материала укладываем на обрешетку с учетом фронтонного выступа и карнизного свеса, выравниваем и фиксируем одним саморезом.
  1. Затем укладываем еще два-три листа по горизонтали, каждый из которых тоже закрепляем одним саморезом – исключительно чтобы они не упали. При укладке листов обязательно делаем нахлест крайней левой волны на крайнюю правую волну уже установленной детали.

Для крепления используем шуруповерт с возможностью обратного хода

  1. Затем окончательно выравниваем все детали и приступаем к их фиксации. Для крепления используем саморезы с буром, шестигранной головкой и неопреновыми шайбами-прокладками. При затягивании крепежа происходит самовулканизация прокладки, за счет чего обеспечивается герметичность в месте перфорации металла.

Крепим саморезы правильно!

Саморезы закручиваем в нижнюю часть каждой второй волны, по самому же листу крепеж распределяется в шахматном порядке (4 – 12 шт. на м2)

При этом крайне важно контролировать силу затягивания: шляпка должна плотно прижать эластичную шайбу к металлу, но при этом не прогнуть его.

Самый распространенный вариант оформления нахлеста

  1. Место нахлеста также фиксируем саморезами. Желательно использовать длинный крепеж, который достанет через волну до деревянного основания, но если такого нет – можно ограничиться обычным соединением.

Узлы примыкания и другие элементы кровли

После того как скат будет накрыт профнастилом, приступаем к монтажу дополнительных деталей:

Схема крепления торцевой планки

  1. Вдоль фронтона устанавливаем торцевую планку, которая должна накрыть одну волну листа, находящегося с краю. Крепится планка и к доске на торце обрешетки, и к профнастилу.

Так монтируется коньковая планка

  1. Сверху устанавливаем конек, который доложен заходить на оба ската. Конек опираем на доску, установленную на ребро и фиксируем саморезами. Для минимизации теплопотерь вдоль конька прокладываем универсальный уплотнитель.

Вариант оформления узла примыкания

  1. В стыки плоскостей ставим верхние ендовы.
  2. Все места стыка профлиста с вертикальными поверхностями накрываем планками примыкания. В месте контакта планки и профлиста укладываем полосу уплотнительного материала. Крепить планку примыкания к профнастилу лучше всего длинным саморезом — он достает до обрешётки и жестко фиксирует всю конструкцию.

Примерно так выглядит результат, если мы все сделали правильно

Крепление обрешетки под профнастил

Для того чтобы кровля была надежной и долговечной, необходимо установить правильную обрешетку под профнастил

Перед началом работ особое внимание стоит уделить строению пирога кровли. Чтобы защитить стропила от разрушения под воздействием влаги, нужно постелить поверх них гидроизоляционный слой из рубероида или непроницаемой для воды мембраны

Контробрешетка из бруса 50×50 мм, размещенная поверх стропил, позволит создать вентиляционные зазоры, чтобы каркас крыши продувался и не начинал гнить.

К контробрешетке крепят основную обрешетку. Она представляет собой прибитые параллельно карнизу крыши бруски или доски. Для удобства работы можно натянуть веревку, чтобы можно было контролировать горизонтальность монтажа досок. Однако лучше все-таки воспользоваться деревянным шаблоном.

Для фиксации деревянной обрешетки принято использовать гвозди или крупные строительные скобы, а вот в случае с металлическим каркасом – потребуются саморезы. В случае если основа крыши состоит из бетона, вам понадобятся дюбели.

Крепление досок для обрешетки крыши под укладку профнастила выполняется, начиная с нижней точки по направлению к коньку. Бруски к каждому стропилу прибивают одним гвоздем – этого достаточно. А вот для надежного крепления досок потребуется по два гвоздя на каждое стропило, поскольку из-за большей, чем у брусков ширины, их может вывернуть, что приведет к деформации кровельного материала. По длине два соседних элемента нужно стыковать на стропильной ноге с помощью гвоздей или скоб

Обратите внимание, что стыковка элементов соседних ярусов не должна выполняться на одном и том же стропиле.

Виды обрешетки крыши

В зависимости от того, какой материал будет применен для настила кровли, используют обрешетку:

  • разреженную;
  • сплошную из доски/бруса (зазор между элементами не более 1 см);
  • сплошную из плитных материалов.

Первый тип применяется только для жестких кровельных покрытий, шаг обрешетки, то есть расстояние между параллельными элементами, зависит от размеров панелей покрытия.

Сплошная набивка из доски или бруса применяется также под жесткие, но малопрочные виды покрытий – черепицу, металлические листы. Доска или брус набиваются вплотную или с небольшими промежутками, иногда в два слоя.

Сплошной настил из кровельной фанеры, листов OSB или других аналогичных материалов применяется под мягкие кровельные покрытия.

Важно: шагом обрешетки называют расстояние между продольными осями соседних элементов или от верхней кромки одного до верхней кромки другого.

Необходимо помнить: хотя шаг напрямую связан с уклоном ската, следует соблюдать только общее правило уменьшения расстояния между планками с уменьшением угла, но точное значение принимать в соответствии с параметрами кровельного материала.

Настил может быть одно- или двухслойным.

Первый слой (или единственный) укладывается обязательно параллельно коньку. Для крыш сложной геометрии (шатровых, вальмовых, полувальмовых, многощипцовых) доска ложится параллельно коньку или обрезу ската. На фото показана разреженная обрешетка вальмовой кровли – здесь по длинным скатам доски уложены параллельно коньку, по коротким – параллельно обрезу ската так, чтобы образовывались общие, параллельные друг другу, линии. Расстояние между соседними линиями – 20…100 см.

Важно: на фото хорошо видно, что обрешетка уложена на контробрешетку, смонтированную поверх слоя гидроизоляционного материала. Схема расположения слоев «кровельного пирога» показана ниже

Схема расположения слоев «кровельного пирога» показана ниже.

Второй слой обрешетки может быть уложен перпендикулярно первому или под углом к направлению досок первого слоя. Обрезная доска набивается с небольшим промежутком (10…15 мм), который необходим для компенсации температурной и влажностной (при отсыревании древесины) деформации материала. Чаще второй слой укладывается из плит OSB, ДСП, специальной фанеры. В этом случае между плитами также предусматривается компенсационный зазор.

Необходимо помнить: поскольку возле конька и на обрезе ската крепится большее количество элементов, чем на любом другом участке крыши, необходимо уменьшать шаг разреженной обрешетки в этих местах или усиливать сплошную.

Поскольку чаще всего обрешетка прибивается гвоздями, необходимо рассчитывать длину гвоздей так, чтобы они уходили в тело стропил не менее чем на толщину бруса (доски) обрешетки

Шляпки при этом следует утапливать в дерево, иначе они могут повредить кровельный материал (особенно это важно для мягких кровель)

Сложные и криволинейные крыши практически всегда создаются на основе сплошной обрешетки!

Выбираем материал

От того, насколько надежной и крепкой будет обрешетка под шиферную кровлю, зависит долговечность всей одно- или двускатной крыши. Следовательно, материал для ее изготовления должен быть достаточно качественным.

Древесина для обрешетки должна отвечать следующим параметрам:

  • Бруски и доски должны быть достаточно сухими, поскольку такая древесина меньше поддается деформации и гниению. Допустимый уровень влажности составляет 12 %.
  • Для обустройства кровли под шифер лучше воспользоваться деревом твердых пород. Оптимальными вариантами будут: сосна, ель, лиственница.
  • Антисептическая обработка от паразитов и гниения является обязательным условием при установке обрешетки под шифер на одно- или двускатной крыше.

Стоит отметить, что в помещениях с повышенным риском возгорания все деревянные элементы стропильной системы необходимо обработать антипиреновыми пропитками.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
