Расстояние между опорами ЛЭП при монтаже

Расстояние между опорами ЛЭП от 1 кВ до 500 кВ

Правила установки опор ЛЭП. Для обеспечения нормальной работы и безопасного обслуживания ВЛ расстояния между опорами соседними, проводами и землей, фазами ВЛ должны соответствовать нормам, установленным ПУЭ. Расстояние между соседними опорами ЛЭП, двумя электрическими столбами называют пролетом. Опоры линий электропередач – металлические или бетонные конструкции, предназначенные для поддерживания проводов ВЛ на необходимой высоте над землей, по которым передается электрический ток.

Ниже в таблице представлены требования, которым нужно следовать при установке опоры ЛЭП (габаритные и монтажные расстояния линии, шаг установки столбов воздушных линий электропередач, сколько метров от провода до земли, расстояние между фазами ВЛ), необходимые условия, которые должны быть выполнены при монтаже воздушных линий электропередач.

Стандартное расстояние между электрическими столбами

Теперь вы узнаете, какое расстояние между опорами ЛЭП различного напряжения линии электропередач, т.е. сколько метров между столбами должно быть. Расстояние между опорами (пролеты) составляет 35-45 м (максимальное по нормам 50 м) для напряжения до 1000 В и около 60 м для напряжения 6-10 кВ. Все расчеты расстояний между опорами ВЛ 0,4 кв, пролет между электроопорами ВЛ 1кВ,  ВЛ 6кв, электрическими столбами ВЛ 6-10кВ, ВЛ 10 кВ, ВЛ 35кВ, расстояние между проводами ВЛ 110кВ, ВЛ 220кВ, расстояние между столбами высоковольной ЛЭП ВЛ 330кВ, ВЛ 500кВ, ВЛ 750кВ сведены в расчетную таблицу.

ЛЭП, кВМежду проводами ЛЭП, мПролет, мВысота опоры ВЛ, мОт провода ЛЭП до земли, м
0,4-1 кВ0,540-508-96-7
6-10 кВ150-80106-7
35 кВ3150-200126-7
110 кВ4-5170-25013-146-7
150 кВ5,5200-28015-167-8
220 кВ7250-35025-307-8
330 кВ9300-40025-307,5-8
500 кВ10-12350-45025-308
750 кВ14-16450-75030-4110-12
1150 кВ12-1933-5414,5-17,5

Определение напряжения в проводах ЛЭП

Если нет возможности получить информацию о напряжении в линиях проводов, соседствующих с участком, можно обратиться в органы местного самоуправления и получить эти данные, на основании которых допускается планировать этапы строительства.

Чтобы определить напряжение самостоятельно и понять, сколько метров нужно отступать, можно, во-первых, подсчитывать количество связанных в пучок проводов, которую несет опора ЛЭП.

Рядом с дорогой

Зависимость напряжения от количества проводов:

  • 2 провода – 330 кВ;
  • 3 провода – 500 кВ;
  • 4 провода – 750 кВ.

Небольшие значения напряжения рассчитываются путем суммирования количества изоляторов.

Зависимость напряжения от количества изоляторов:

  • 3–5 изоляторов – 35 кВ;
  • 6–8 изоляторов – 110 кВ;
  • 15 изоляторов – 220 кВ.

Диаграмма распространения электромагнитного поля

Если расчеты будут соответствовать этим данным, то можно максимально обезопасить себя и гостей жилого дома, коттеджа или дачного участка от электромагнитного излучения, а также и от других возможных опаснейших рисков.

Подземные ЛЭП

Некоторые устроители рассматривают возможность укладки линий электропередачи под землю. Тогда появляется возможность строить на этой площадке все что угодно. Однако при строительстве стоит помнить о том, что в любом случае будет необходимо оставить какое-то пространство для ремонтных работ, которые придется проводить в случае аварийных ситуаций на линии. Нормативное расстояние от забора до ЛЭП в «подземном» варианте равняется всего лишь одному метру.

Подземное подключение дома

Существенное различие воздушных и подземных линий передачи электричества – в их стоимости. Подземные линии гораздо дороже (в несколько раз) и широко используются в городах, производственных предприятиях.

Кабели укладываются в короба, туннели и траншеи на глубине до одного метра. Наиболее эргономичным решением станет укладка шести кабелей на расстоянии 30 сантиметров в одну траншею.

Здесь можно узнать расстояние от дома до деревьев.

Основные принципы уличного освещения

Для обеспечения улиц светом в темное время суток на протяжении долгих лет применяются столбы. За все эти годы наиболее применяемыми материалами для их изготовления стали дерево, бетон, железо и железобетон. Это связано с их прочностью и долголетием, особенно это относится к железобетону. В наличии постоянного света в темное время суток нуждается множество различных участков как жилых, так и нежилых районов населенного пункта, в частности:

  • уличные тротуары и дорожки для пешеходов;
  • проезжие части для автомобилей и магистральные дороги;
  • территории, на которых расположены различные учреждения;
  • заправочные станции;
  • автомобильные стоянки и т. д.

Качественное уличное освещение Хотя расстояние между столбами освещения и является важнейшим моментом при выполнении монтажа, все равно необходимо знать и понимать суть и предназначение самих конструкций для светильников. Она имеет две составные части:

  • Главная часть опоры представляет собой столб, который может быть разным по высоте. Это связано с его функцией и местом расположения. Обычно при их установке в деревне или городе высота подбирается таким образом, что падающий свет образует на земле своеобразные конусы, которые должны пересекаться.
  • Источник, воспроизводящий световой поток. Это оборудование устанавливается сверху осветительных столбов и может быть разной формы, мощности и т. д. Этот фактор зависит от места размещения линии освещения. Например, при обустройстве иллюминации автомобильных дорог требуется использование светильников с мощными лампами, что, соответственно, увеличивает размер самого осветительного прибора. Для освещения парков отдыха, площадей и скверов можно использовать столбы меньшей высоты и декоративные источники света.


Виды столбов для уличного освещения Очень часто столбы с фонарями выполняют не только осветительную функцию, но и являются одновременно опорами для удержания различных проводов и линий электропередачи. В таком случае расстояние между ними может быть увеличено.

Из какого материала сделаны столбы

Линии высоковольтной передачи составляют сложную металлическую конструкцию, форма которой зависит от напряжения в проводах и количества линий.

Под ЛЭП до 35 кВ устанавливаются столбы. Они могут быть из различного материала:

  • дерево;
  • бетон;
  • металл.

Промежуточные деревянные опоры электропередачи крепятся на железобетонные столбы – основания. Для защиты от разрушения дерево пропитывается специальными составами. Размер прогиба до нижней точки может составлять до 4,5 м при расположении в поле, на расстоянии не менее 100 м от частного сектора и дорог. Для высоковольтных линий до 35 кВ деревянная часть столбов имеет высоту 8,5 м.

Монтаж кабеля

Расстояние между ними:

  • дачный поселок – от 30 до 50 м;
  • населенный пункт городского типа – до 70 м;
  • город, частный сектор – до 60 м.

Дача, гараж и жилой дом могут располагаться от ЛЭП на расстоянии от 5 м. Если расстояние от столба до точки ввода более 20 м, необходимо устанавливать дополнительный столб.

Бетонные анкерные опоры выглядят как перекошенная буква А. Основная стойка расположена ровно, анкер – (подпорка) наклонно. Расстояние между железобетонными стойками ЛЭП на уровне земли составляет более чем один метр. Высота до нижнего изолятора – 7800 мм, между подвесами (проводами) – промежуток 1000 мм.

Схема минимальных расстояний

Максимально допустимое провисание проводов – на высоте 7600 мм от земли. Специальные устройства обеспечивают натяжение провода. Анкерные опоры используют в основном как концевые и угловые.

Стальные опоры применяют для высоковольтных линий напряжением свыше 35 кВ. Они изготавливаются следующих видов:

  • одностоечные;
  • портальные.

Устанавливаются они на бетонный фундамент. Высота – от 9 до 23 м. Расстояние между точками подвеса – от 4,8 м. Изоляторы располагаются на выносных кронштейнах по обе стороны от опоры. Могут устанавливаться между распределительными пунктами и крупными потребителями типа городов, промышленных предприятий.

Подземное подключение

В частный жилой сектор установка делается крайне редко. ЛЭП может проходить между улицами, при этом соблюдается ширина санитарной зоны, сколько положено в зависимости от напряжения: 5 или 10 м в каждую сторону от крайних проводов.

Расстояние между одностоечными металлическими опорами составляет от 200 м в черте населенных пунктов и до 400 м на ровном рельефе вдали от всех зданий и трасс.

Портальные опоры имеют 2 стойки, соединенные вверху поперечной конструкцией. Изоляторы подвешивают на выступающих краях поперечины и между стойками. Расстояние между портальными опорами может составлять до 700 м. Устанавливаются они для транспортировки электроэнергии между объектом, производящим электроэнергию, и основным ПУЭ, от которого провода ведут в город.

Дистанция до домов

Форма опоры

По конструкции и назначению в ЛЭП различают несколько видов опор:

  • в начале и конце линии стоят концевые опоры;
  • при ответвлении от основной линии устанавливают специальные конструкции;
  • на прямых участках без препятствий ставят промежуточные стойки;
  • анкерные опоры устанавливают в местах пересечений с различными объектами.

Промежуточные опоры, как правило, имеют форму обычного столба. Анкерные упрочненные – арочного типа с высотой подвеса до 20 м. Зависимость размера пролета от типа опор выглядит следующим образом:

  1. В районе промзоны расстояние между опорами составляет 500 м.
  2. Для ЛЭП частного сектора с напряжением 6–10 кВ используют промежуточные конструкции обычного типа – столбы. Их устанавливают на расстоянии 60 м.
  3. Для анкерной упрочненной конструкции расстояние между опорами ЛЭП 10 кВ увеличивается до 250 метров.

Смотрите видео на эту тему.

Виды ЖБ столбов

Изделия из железобетона, разработанные для передачи или распределения электрической энергии, бывают напряжением от 0,38 до 35 кВ. На опоры ЛЭП приходится нагрузка на скручивание, большое количество осветительных элементов, масса проводов, а также боковая нагрузка. Изгиб опор освещения СВ 9,5 составляет 19,6 кН*м, а СВ 110 равняется 35 кН*м. По проектным расчетам и нормативным таблицам, объемом которых в несколько томов, выводят соответствие нужных электроопор и их применение.

По назначению железобетонные опоры линий передач электроэнергии представлены следующей классификацией:


Известно несколько видов таких изделий, которые различаются по назначению.

  • Анкерные. Устанавливаются при различных пересечениях, а также там, где изменяются количество, марки или сечение проводов. Такие электроопоры обязательно ставят, если линия ЛЭП пересекается с воздушной линией железной дороги и другими препятствиями.
  • Угловые. Устанавливают, если угол поворота воздушной линии довольно большой. На углах до 30° выполняют промежуточные виды опор.
  • Концевые. Монтируют на концах линии. От них отходят провода к подстанциям.
  • Переходные. Применяют для перемещения кабелей через различные препятствия, конструкции.
  • Транспозиционные. С их помощью изменяют порядок расположения проводов на столбах.
  • Ответвительные. Создают ответвления электролинии, например, через реки.
  • Перекрестные. Используются нахлестом для кабелей.


Одним из видов таких изделий является портальный. Бетонные опоры по виду бывают:

  • портальные (свободного расположения) с внутренними связями и с подтяжками;
  • одно- или многостоячные, свободностоящие или с оттяжками.

Нормы провисания

Рассмотрим нормативы ПУЭ главы 2.4 и 2.5 по отношению к провисанию ВЛ высокого напряжения.

Как видно из таблиц от величины напряжения зависит расстояние от земли до ЛЭП, а также между проводами и другими объектами. Для сетей 380 вольт нормативы провисания согласно параграфу 2.4 ПУЭ такие:

  1. Над пешеходной зоной высота не ниже 3.5 метров, а над проезжей частью это расстояние должно быть на высоте не ниже пяти метров, ответвление ввода допускается делать на высоте 2.5 метра для провода СИП.
  2. Для линий с неизолированными проводниками высота не ниже трех с половиной метров над пешеходной зоной, и не менее 6 метров над проезжей частью дороги, ответвление допускается производить не ниже 2.75 метра.
  3. При прохождении СИП возле зданий, расстояние от кабеля до балкона составляет не менее одного метра и не менее двадцати сантиметров от провода до глухой стены.
  4. В случае с неизолированными проводниками расстояние от окон, террас и балконов составляет не менее полутора метров и не меньше одного метра вдоль глухой стены.
  5. Располагать ВЛ с неизолированными проводниками над строениями категорически запрещено из соображения безопасности.


Нормы провисания провода от столба к дому

Вред электромагнитных излучений

Мало кто задумывается о вреде излучаемых магнитных волн, которые исходят от высоковольтных линий. Чтобы такая беспечность не стала причиной возникновения проблем со здоровьем, надо изучить подробности правильного соседства с линиями электропередачи.

Прежде чем заняться вопросом установки столба для электропередачи, необходимо изучить все нюансы, чтобы не принести вреда организму.

К тому же существуют нормативы, установленные российским законодательством. Расстояние от столба до дома четко регламентируется санитарными нормами (СанПиН) и строительными нормами (СНиП). Не рекомендуется их игнорировать и рисковать здоровьем домочадцев.

Современные люди и без этого подвержены большой нагрузке радиоволнового излучения, создаваемой различной бытовой и компьютерной техникой. Мобильные телефоны при разговоре находятся в непосредственной близости от головного мозга, а это негативно влияет на его нормальное функционирование.

При строительстве жилых и нежилых сооружений в зоне прохождения линий электрического снабжения надо соблюдать разрешенную дистанцию. Еще в процессе проектирования объекта необходимо ознакомиться с особенностями местности и нормативной документацией. От того, насколько серьезно человек отнесется к этому вопросу, будет зависеть здоровье всей семьи.

Как определить напряжение ЛЭП

Более высокое значение можно определить по количеству проводов в пучке кабеля:

  • 1 шт. — до 330 кВ;
  • 2 шт. — 330 кВ;
  • 3 шт. — 500 кВ;
  • 4 шт. — 750 кВ;
  • 6-8 шт. — от 1000 кВ и более.


Таблица дистанций и напряжений

Считать следует не количество кабелей, протянутых между опорами, а провода в одном пучке. Дополнительно ориентироваться можно по высоте, на которой они протянуты: чем выше они расположены, тем больше в них напряжение.

Для линий в один провод напряжение определяется по количеству изоляторов – керамических дисков в одной грозди, свисающей со столба. Нормативные цифры приведены в списке:

  1. 3-5 изоляторов — 35 кВ.
  2. 6-8 изоляторов — 110 кВ.
  3. 15 изоляторов — 220 кВ.

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

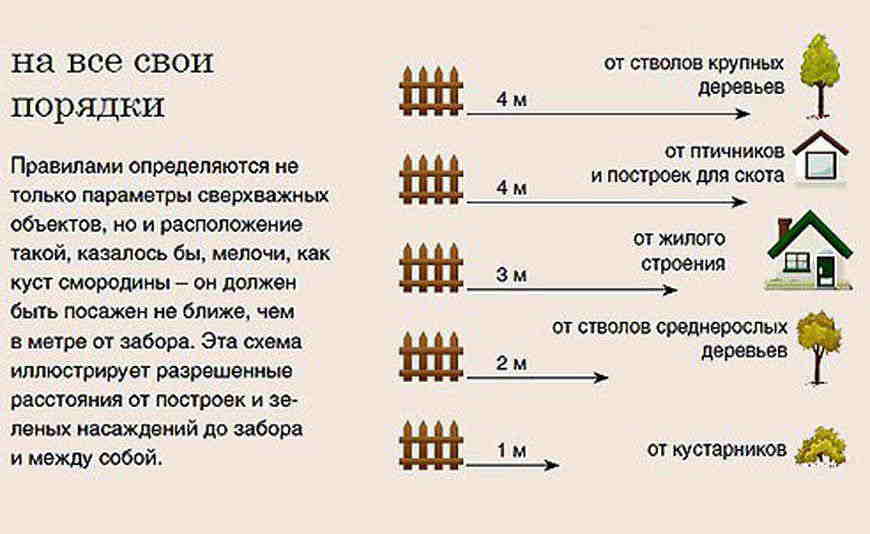

Дистанции от забора до построек на участке

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 м от красной линии. Это черта передней границы участка. По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 м и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ. Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры. Высота до изоляторов превышает 6,2 м. Минимальная дистанция от ЛЭП напряжением 6 кВ до деревьев – 2 метра по горизонтали.


Схема монтажа столбов

  • Чтобы понять, насколько опасно жить возле ЛЭП и каким является безопасное расстояние от ЛЭП, нужно внимательно рассмотреть ее. Минимальным является напряжение в 0,4 кВ, такие линии оснащены небольшими прозрачными изоляторами и пятью проводами.
  • 10-киловольтные линии имеют изоляторы гораздо больших размеров (их всего 1-2) и три провода.
  • У 35-киловольтной ЛЭП на каждом из трех изоляторов закреплено по проводу.
  • 110-киловольтная линия имеет на каждом из проводов по 6 изоляторов.
  • А 150-киловольтная – от 8 до 9. Далее следуют линии, по которым подается электричество на подстанции, их напряжение – 220 кВ, и здесь число изоляторов достигает 40.
  • В наиболее мощных линиях (330-750 кВ) число проводов от двух до пяти, изоляторов – от 14 до 20.


Расстояние

Расстояние между фонарными столбами, опорами освещения

При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: “Сколько метров между фонарными столбами освещения?”, “Какое расстояние между фонарными столбами?”, “Какой пролет между столбами освещения?”. Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.

Количество и тип светильника,на одной опоре Высотаустановкисветильника, метр Расстояниемежду опорами освещения, м Тип осветительной лампымощность, Вт Установленнаямощность освещения на 1 км,кВт
4 Х ЖКУ 50-400-00120 (ВМО20, ОГКС 20)65ДНаТ 40030
1 Х ЖКУ 30-250-0011236ДНаТ 25016,5
1 Х ЖКУ 40-250-0011236ДНаТ 25016,5
1 Х ЖКУ 50-250-0011236ДНаТ 25016,5
2 Х ЖКУ 40-250-0011231ДНаТ 25019,5
2 Х ЖКУ 50-150-00111,335ДНаТ 15010
1 Х ЖКУ 30-250-0011239ДНаТ 25015,5
1 Х ЖКУ 40-250-0011233ДНаТ 25018
1 Х ЖКУ 50-250-0011245ДНаТ 25013,5
1 Х ЖКУ 40-250-0011236ДНаТ 2508
1 Х ЖКУ 30-150-0011239ДНаТ 1509
1 Х ЖКУ 40-250-0011239ДНаТ 25015,5

Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения

Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.

Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ “Правила устройства электроустановок”.

Минимальное расстояние от края проезжей части дороги до опор освещения:

Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.

На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.

Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.

Расстояние между опорами ЛЭП: столбы линий электропередачи 10 кВ, 110 кВ и 35 кВ

Необходимая всем электроэнергия передается по проводам, подвешенным к столбам различной конструкции и линиям электропередачи. Для безопасности большое значение имеет расстояние между опорами ЛЭП и их высота. ГОСТ регламентирует все размеры исходя из силы тока в проводах, материала и конструкции опоры. Большое значение имеет и расположение опор ЛЭП на открытой местности или в населенном пункте.

Факторы, от которых зависит расстояние между столбами

В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.

Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:

  • напряжение в сети,
  • тип населенного пункта, через который проходит линия,
  • удаление от населенных пунктов,
  • количество воздушных линий,
  • тип проводов.

Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.

Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.

Каждый высоковольтный столб должен быть маркирован. На высоте 2,5–3 м наносятся следующие данные:

  1. Порядковый номер.
  2. Значение напряжения в сети.
  3. Год установки конструкции.
  4. Ширина охранной зоны.
  5. Расстояние от земли до кабелей связи.
  6. Номер телефона владельца – организации, эксплуатирующей данную сеть.

Металлические конструкции предохраняют от коррозии, регулярно покрывают защитной грунтовкой или корабельной краской.

Нумерация опор осуществляется от источника тока.

Максимальный прогиб проводов рассчитывается с учетом обледенения, которое делится на 6 категорий, и силы ветра. В точках подвеса устанавливаются натяжители, обеспечивающие минимальный угол отклонения горизонтального положения кабеля и наименьшее провисание.

Неизолированный провод используется для линий вне городов и поселков. Монтаж его будет осуществляться на предельно возможной высоте непосредственно на изоляторы с помощью специальных шин на болтах.

Напряжение в сети

Расстояние между опорами определяется в зависимости от напряжения тока в проводах, которые они несут:

  • 0,4–1 кВ – дистанция в пределах 30–75 м,
  • 10 кВ – пролеты до 200 м,
  • 220 кВ – расстояние между опорами до 400 м,
  • свыше 330 кВ – опоры могут располагаться друг от друга на удалении максимально в 700 м.

Провода подвешиваются параллельно на изоляторах на высоте, также зависимой от напряжения. Если оно до 1000 В, то линию крепят на высоте 7 м.

Допустимое провисание и расстояние до нижней точки тоже определяется в зависимости от напряжения. В городах, поселках ИЖС и СНТ нижняя точка провисания должна быть выше 6 м от земли.

2.4.84

Совместная подвеска подвесного кабеля сельской
телефонной связи и ВЛИ допускается при выполнении следующих требований:

1) нулевая жила СИП должна быть изолированной;

2) расстояние от СИП до подвесного кабеля СТС в пролете и
на опоре ВЛИ должно быть не менее 0,5 м;

3) каждая опора ВЛИ должна иметь заземляющее устройство,
при этом сопротивление заземления должно быть не более 10 Ом;

4) на каждой опоре ВЛИ должно быть выполнено повторное
заземление PEN-проводника;

5) несущий канат телефонного кабеля вместе с металлическим
сетчатым наружным покровом кабеля должен быть присоединен к заземлителю каждой
опоры отдельным самостоятельным проводником (спуском).

10.3. Газовое хозяйство

10.3.1. Подстанции с СК с водородным охлаждением обеспечиваются привозным водородом и углекислым газом. Собственные электролизные установки на ПС не сооружаются.

10.3.2. Снабжение СК водородом и углекислым газом осуществляется централизованно от ресиверов. Для приема и зарядки баллонов с водородом и углекислым газом на ПС сооружается механизированный приемо-раздаточный пункт (склад), где размещаются рампы с баллонами и ресиверы из расчета обеспечения водородом двадцатидневного эксплуатационного расхода и однократного заполнения одного СК, имеющего наибольший объем.

Расчетный суточный расход водорода в одном СК принимается равным 5 % от общего объема газа в корпусе машины.

Минимальный запас углекислого газа на ПС должен быть равен трехкратному объему заполнения одного СК. Воздух для продувки СК берется от системы воздушного хозяйства ПС или от самостоятельного компрессора.

10.3.3. Водород, углекислый газ и сжатый воздух подаются к СК по отдельным трубопроводам, открыто прокладываемым на одних и тех же стойках, с расположением трубопроводов (сверху вниз): воздух-водород углекислота.

Трубопровод сжатого воздуха соединяется с СК гибким шлангом. Допускается прокладка трубопроводов углекислоты и водорода в кабельных каналах или лотках при условии применения стальных бесшовных труб.

Для чего это нужно

Правильное определение пролета между осветительными опорами позволит добиться:

  • создания полноценного светового обеспечения на всем участке дорожного полотна;
  • качественной подсветки тротуаров, скверов и парков;
  • создания условий для безопасного перемещения по дорогам транспортных средств, а также людей по тротуарам и пешеходным переходам;

Городское уличное освещение

  • снижения уровня незаконных действий, которые по статистике совершаются в плохо освещаемых участках улиц, парков и скверов;
  • поддержание инфраструктуры города на нужном уровне.

Если хоть где-то закралась ошибка, то система наружной подсветки не сможет на должном уровне выполнять свои прямые функции.

Опасность проживания вблизи ЛЭП

Может показаться, что Правила установления охранных зон направлены в основном на защиту объектов электросетевого хозяйства. Но изначально границы охранных зон определялись исходя из опасности воздействия ЛЭП на здоровье человека.

Электрическое поле крайне негативно влияет на человеческий организм. В первую очередь страдают сердечно-сосудистая и нервная системы. Однако влияние это сказывается только при длительном нахождении. Кратковременное пребывание вблизи линий ЛЭП достаточно безопасно, хотя есть люди с высокой чувствительностью, которые могут почувствовать себя плохо даже при недолгом нахождении рядом с ЛЭП.

Также бывают виды аллергий, при которых у человека при воздействии электрического поля высокого значения может начаться реакция наподобие эпилептической.

Безопасное расстояние, на котором возможно длительное пребывание людей без вреда для их здоровья, определяется как то, на котором уровень напряженности электрического поля не превышает 1 кВ/м. Именно так рассчитывают границы охранных зон воздушных ЛЭП в зависимости от проектного напряжения.

Однако владельцу земельного участка, по которому проходит охранная зона воздушной ЛЭП, не стоит думать, что за пределами этой зоны он находится в полной безопасности.

Дело в том, что приведенные расчеты учитывают только электрическое поле. А большинство ЛЭП проводят переменный ток промышленной частоты, следствием чего является возникновение электромагнитного поля.

В России исследования на тему воздействия магнитных полей на человеческий организм не проводились, однако результаты зарубежных опытов и наблюдений показали, что магнитное поле оказывает негативное влияние на здоровье человека, вызывая расстройства нервной и иммунной системы, а также повышая риск возникновения онкологических заболеваний.

При этом безопасные расстояния от ЛЭП, на которых можно длительное время находиться без вреда для своего здоровья, в несколько раз превышают установленные санитарные нормы.

Отсюда следует, что любые территории, где проходят ЛЭП, небезопасны для проживания. При этом наносимый вред не будет заметен сразу, а будет накапливаться и приводить к ухудшению здоровья постепенно.

Создание охранной зоны ЛЭП является действием, направленным на повышение безопасности всех сторон. И нарушение правил, действующих в отношении этой зоны, может привести к неприятным последствиям не только для кошелька нарушителя, но и для его здоровья и даже жизни.

Поскольку использование земли с таким обременением весьма ограничено, можно посоветовать избегать приобретения подобных участков.

При покупке земли необходимо внимательно изучить кадастровые документы на нее, а при возможности осмотреть участок лично – незанесенная в документы ЛЭП может оказаться впоследствии крайне неприятным сюрпризом, который отравит дальнейшее пользование купленной территорией.

Если же подобная ситуация все-таки произошла, стоит попытаться договориться с сетевой компанией о переносе ЛЭП за пределы участка. Однако надо понимать, что подобные мероприятия весьма затратны, и может понадобиться решение суда о переносе, если установка ЛЭП была проведена с нарушениями.

Вред для здоровья от линии ЛЭП

Линии электропередач излучают статическое поле и переменные волны. Однако такое же излучение поступает и электропроводки, и от любых электроприборов, которые находятся в наших домах и квартирах. При сравнении розетки переменного тока с напряжением в 220 В, находящейся в метре от человека, и ЛЭП, передающей ток напряжением примерно 200 кВ, расположенной в тридцати метрах, и учитывая, что сила статического поля уменьшается пропорционально квадрату расстояния, оба этих источника излучения, влияют приблизительно одинаково.

Расчет показывает, что эквивалентом розетки находящейся от нас в метре будет ЛЭП, передающая ток с напряжением в 6,5 кВ. Кроме того, следует иметь в виду, что в нашем доме имеется несколько розеток, до плюс десятки метров электропроводки, телевизор, холодильник, компьютер, другие электроприборы, чье излучение может быть намного сильнее.

Предлагаем ознакомиться: Во сне украли золото: толкование сновидения

Вместе с тем, эти проявления могут быть связаны с необходимостью постоянной собранности, аккуратности и внимательности, что отличает эту профессию от других работ, при выполнении которых нужда в повышенном внимании возникает лишь периодически.


Чертеж стандартной опоры

От создаваемого ВЛ излучения оно отличается постоянным или плавно изменяющимся значением. По ЛЭП проходит ток с частотой 50 Гц – это означает, что за секунду ток 50 раз меняет свое направление, происходит полное колебание – волна переменного тока. С такой частотой изменяется и значение излучаемого магнитного поля.

Наибольшее значение природных колебаний достигает 40 Гц. При постоянном нахождении в зоне магнитных волн с большими значениями в организме человека происходят сбои. Это возможно не только при длительном стоянии под ЛЭП, но и рядом с домашними электроприборами, особенно тепловыми. Ущерб от близкого расположения ВЛ соизмерим с вредом для здоровья, наносимым утюгом, холодильником, стиральной машиной, компьютером.


Виды опор

В Евросоюзе принято считать, что если напряжение в проводах линии электропередачи выше 35 кВ и квартира располагается ближе, чем нормативный интервал охранной зоны плюс 20 м, то, согласно нормам здравоохранения Объединенной Европы, такое соседство может вызвать ряд заболеваний нервной, сердечно-сосудистой и иммунной систем.

Расстояние от ЛЭП и возможный вред для здоровья в данном случае имеют прямую зависимость. Стройка жилья в Европейском Союзе разрешается на дистанции 20 метров от санитарно-охранной зоны, если брать ее величину из наших норм ПУЭ. Российские нормы расстояния до жилых домов описаны выше.

Таблица европейских нормативов.

Участок под ИЖС или дачу частично может находиться ближе к высоковольтной линии, чем минимальное расстояние до жилого дома. В техническом паспорте эта полоса указывается как зона обременения. На этой земле можно сажать огород, сад и ставить забор. Нельзя строить дом и сооружать подсобные помещения. Место для отдыха во дворе следует оборудовать подальше от ЛЭП.


Схема установки столбов в СНТ и ИЖС согласно нормам

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
