Заземление
При заземлении электроприборов распространенными ошибками являются: подсоединение заземляющего провода к шине рабочего нуля или перестановка местами фазы и нуля. Итогом таких действий может стать травмирование током.
Если оба решения недоступны, придется оставить плиту Bosch, Beko, Gorenje или иной марки без заземления.
При заземлении щита квартиры
В многоэтажных домах обычно выполняют заземление на щит. Перед этим нужно обратиться в организацию, обслуживающую здание, и уточнить факт заземления самого щита. При положительном ответе нужно лишь подсоединить заземляющий провод к корпусу щита через болт. В противном случае заземление выполнять не следует, так как результата не будет, а человека может поразить током.
При установке на 1-м этаже
В помещениях на первом этаже можно самостоятельно сделать контур заземления. Для этого необходимо:
за внешней стеной помещения вкопать в землю три стальных прута длиной не менее двух с половиной метров и диаметром от шестнадцати миллиметров;
- тремя стальными полосами шириной четыре сантиметра и толщиной полсантиметра соединить пруты;
- вывести из электрощита заземляющий провод и надеть наконечник;
- протянуть проволоку диаметром чуть меньше сантиметра от наконечника к контуру заземления;
- к концу проволоки приварить стальную пластину и просверлить в ней отверстие для болта;
- на высоте не менее двух с половиной метров от земли соединить заземляющий кабель с пластиной болтом;
- установить в щите отдельную нулевую шину и закрепить заземляющий кабель, к ней же прикрепить провод заземления от плиты.
При невозможности заземлить
Если электрощиток не заземлен, и самостоятельно сделать соответствующий контур невозможно, заземляющую жилу изолируют и оставляют внутри щита
При этом необходимо соблюдать осторожность и следующие правила по эксплуатации плиты:
- установить электроприбор вдали от предметов, проводящих ток: кранов, труб и т.д., чтобы исключить возможность единовременного соприкосновения с плитой и таким элементом;
- вокруг электроплиты уложить диэлектрическое покрытие, если нет возможности – плотный коврик;
- вместо стандартного автомата в щитке установить дифференциальный, номинал срабатывания которого равен 30 миллиамперам.
Итак, подключить электрическую плиту своими руками не сложно, если знать правильный порядок действий, а также соблюдать технику безопасности. Для приборов разных производителей эта процедура выполняется схожим образом. Если остались неясности, подробную инструкцию по подключению электрической плиты можно найти в руководстве по эксплуатации. А увидеть процесс наглядно поможет следующее видео.
Выбор розетки
Согласно техническим нормам электроплита должна включаться непосредственно в розетку. Подключение через удлинитель из соображений электрической безопасности запрещено. Для подключения электрической плиты нельзя использовать обычную розетку, поскольку она не способна выдерживать высокую нагрузку. Для электрических бытовых приборов большой мощности необходимы специальные розетки, рассчитанные на мощность 7 кВт и больше. Подбирая такую розетку, надо ориентироваться на максимальное значение номинального тока.
Силовые розетки могут быть изготовлены из карболита и высококачественного пластика. Розетки первого типа представлены только в черном цвете и имеют меньшую стоимость. Пластиковые розетки изготавливаются, в основном, в белом цвете. Они отличаются высоким качеством и высоким уровнем износоустойчивости, поэтому и стоят дороже, чем карболитовые.
Выпускаются силовые розетки для открытой и скрытой установки. Если розетка устанавливается непосредственно за плитой, которая стоит возле самой стенки, то лучше использовать модель для скрытой установки, у которой рабочий механизм полностью прячется в стене.
Необходимо также учитывать количество фаз в домашней сети и наличие заземляющего контакта в розетке.
Приступая к установке розетки, надо сначала отключить электропитание в квартире. Затем с помощью перфоратора в выбранном месте проделывается отверстие для стакана подрозетника. В подрозетник продевают питающий провод, с которого снимают защитную оплетку. Концы освобожденных проводов в разноцветной изоляции тщательно зачищают на длину до одного сантиметра. Потом их присоединяют к контактам розетки.
При этом очень важно правильно подсоединить все провода. Желто-зеленый провод надо подключить к заземляющему контакту розетки, который расположен по центру, а фазный и нулевой провода подсоединяют к крайним контактам. Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу
В противном случае произойдет короткое замыкание. Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту
Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу. В противном случае произойдет короткое замыкание
Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту.
Иногда возможность монтажа силовой розетки для электроплиты отсутствует. В таком случае плиту можно подключить к питающему кабелю напрямую. Кабель помещают в распределительную коробку и все его провода присоединяют к соответствующим клеммам колодки. В некоторых случаях коробку не используют и питающий кабель выходит просто из стены.
При подключении плиты к кабелю без электророзетки надо раскрутить вилку на шнуре питания плиты. Затем в корпус вилки заводится разделанный конец кабеля и все его провода подсоединяются к проводам шнура. При этом надо тщательно следить за тем, чтобы провода были одного цвета, то есть голубой провод шнура питания плиты соединен с голубым проводом кабеля электросети, желто-зеленый с желто-зеленым и красный с красным. Конечно, все работы, связанные с подключением электрооборудования, следует проводить при отключенной домашней электросети.
Подключение плиты напрямую к электрокабелю считается более надежным, так как в этом случае присутствует минимальное количество контактных точек, что повышает надежность соединения. Но данный метод не совсем удобный, поскольку отключить электропитание плиты можно только с помощью автомата.
В том случае, когда в квартире уже есть розетка для электроплиты, необходимо проверить, где располагается фаза, ноль и заземление и соответственно подключать провода в вилке. Чтобы определить фазу в розетке, можно воспользоваться индикатором напряжения в виде отвертки. Делается это довольно просто: индикатор устанавливается в место предполагаемой фазы. Если на нем загорается светодиод, значит, есть напряжение и это – фаза. Если светодиод не загорается, то напряжения нет и это – ноль. Земля определяется еще проще. Обычно это контакт внизу или вверху розетки.
Не работает ТЭН
Если же всё-таки конфорка не греет, то, кроме выключателей и электроспиралей/галогенки, могли отсоединиться провода – их контакты окисляются, а от постоянного перегрева – воздух внутри электроплиты может достигать 150 градусов – рано или поздно рассыпется изоляция с проводов. Проверка целостности клемм и проводов, а также «прозвон» электроспиралей, каждая имеет сопротивление до 100 Ом, способна выявить место нарушения контакта. Очистите клеммы, замените провода, на которых нарушена изоляция, восстановите соединение, если провод оборван.
Причиной поломки ТЭНа, имеющего форму блина, а не змеевика, может стать лопнувшая со временем конструкция, в трещине которой видна пролегающая внутри спираль. Такой термоэлемент, скорее всего, также долго не проработает.
Схемы электрических соединений
Иной раз нужно уметь читать электрические схемы. При подключении может понадобиться выяснить цвет провода, проверить правильность соединений и проч. Схема может быть наклеена на заднюю панель электрической печи либо находится в наборе документов, прилагаемых к машине. Подобные же схемы присущи и варочным панелям.
На схеме обозначен каждый компонент. Вы увидите универсальные символы и сокращенное обозначение цветов рядом с каждым проводом. Например, R – красный, Y – желтый. Цвета проводов с дефисом обозначают двухцветные провода (желто-зеленый, красно-желтый и т.д.). Всегда учитывайте цветную маркировку жил, это исключит ошибки монтажа.
Некоторые рекомендации по расшифровке:
- если вы увидите линии внутри пунктирного треугольника, это обозначает провода и соединения, проходящие внутри таймера или другого блока выключателей. Есть схемы, где такие провода обозначены более толстыми линиями, чем остальные;
- маленькие белые кружки – это контакты;
- маленькие черные кружки – участки, где один провод подключен к другому. Если на схеме провода пересекаются без черной точки, они не соединяются;
- буквами или цифрами обозначаются переключатели.
Однофазное подключение
Это самый распространенный вариант, который встречается в многоэтажных и прочих жилых домах. Согласно схеме, первая, вторая, третья клеммы (L1, L2, L3) соединяются перемычкой. К одной из клемм подключается фаза, – провод черного, серого либо коричневого цвета. Перемычки входят в комплект или изготавливаются из медной проволоки сечением 6 мм2. Если вы будете делать перемычки самостоятельно, используя гибкий провод, для обеспечения лучшего контакта используйте изолированные кольцевые или вилочные наконечники – НКИ или НВИ. Опрессовка проводится при помощи пресс-клещей.
Четвертая и пятая перемычки соединяются подобным образом. Сюда подводится ноль – провод синего или голубого цвета. К оставшейся шестой клемме подключается земля – желто-зеленый провод. Болты клемм должны быть хорошо затянуты. Если соединение будет некачественным, они могут обгореть и возрастет опасность возгорания.
Если предусмотрено подключение через силовую розетку действуют так:
- фазная жила подается на клемму L;
- ноль идет на клемму с маркировкой N;
- земля пускается на клемму с маркировкой РЕ, либо обозначенную рисунком заземления, либо – earth.
Тоже самое должно быть проведено на вилке.
Двухфазное подключение
Такой тип встречается реже, но подключение не является более сложным.
Разводка проводов будет такой:
- на клеммы L1 L2 через перемычку подводится первый фазный провод (желтый);
- на L3 – второй (красный);
- на N1 N2 – через перемычку ноль (голубой или синий);
- на РЕ – землю (желто-зеленый).
Трехфазное подключение
Такой тип чаще встречается у владельцев коттеджей и частных домов. В данном случае питающие провода состоят из пяти жил. Напряжение между фазами и нулем равно 220 В, между фазами – 380 В.
Разводка проводов осуществляется следующим образом:
- на клемму L1 отводится первый фазный провод (желтый), на L2 – второй (зеленый), на L3 – третий (красный);
- на клеммы N1 N2 – ноль через перемычку;
- на клемму РЕ – земля.
Меры безопасности
Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор
И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее
Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны
Самое важное во всём этом – это правильный подбор сечения кабеля
Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.
Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.

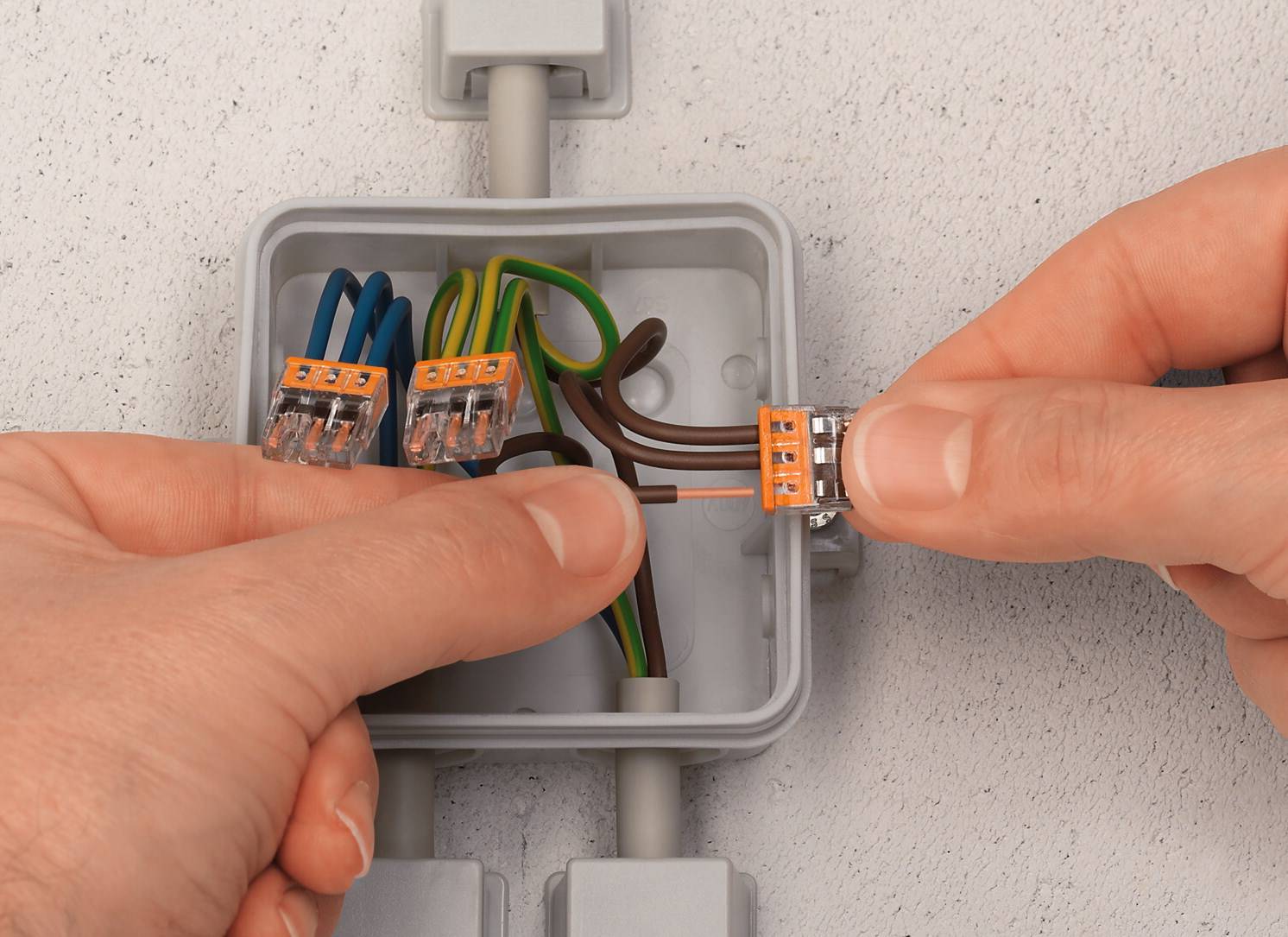

Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги
Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током. Желательно, чтобы защита коробки была не ниже IP44
Желательно, чтобы защита коробки была не ниже IP44.
Вообще работа с электричеством требует особой осторожности и внимательности. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания
Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.
Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.
Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.
Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.
Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.
Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.
Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат
А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений
Схема и способы подключения
Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.
Схема подключения электроплиты
Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.
Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.
Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать
Дополнительные советы
До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.
Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы. Во время монтажа будьте внимательны на местах соединения
Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме
Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.
Процесс подключения
Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.
На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.
Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:
приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью; снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки; подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета); удаляем защитную пластину, прикрывающую контакты; подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами; затягиваем клеммы кабеля на колодке питания; проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея
При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.
Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:
- соединяются вместе три фазных провода (L1, L2, L3);
- соединяются вместе два нулевых провода (N1, N2);
- зеленый провод подсоединяется к «земляной шине».
Самостоятельное подключение электрической плиты
Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:
Шаг 1 — Кабели питания, автоматический выключатель и УЗО

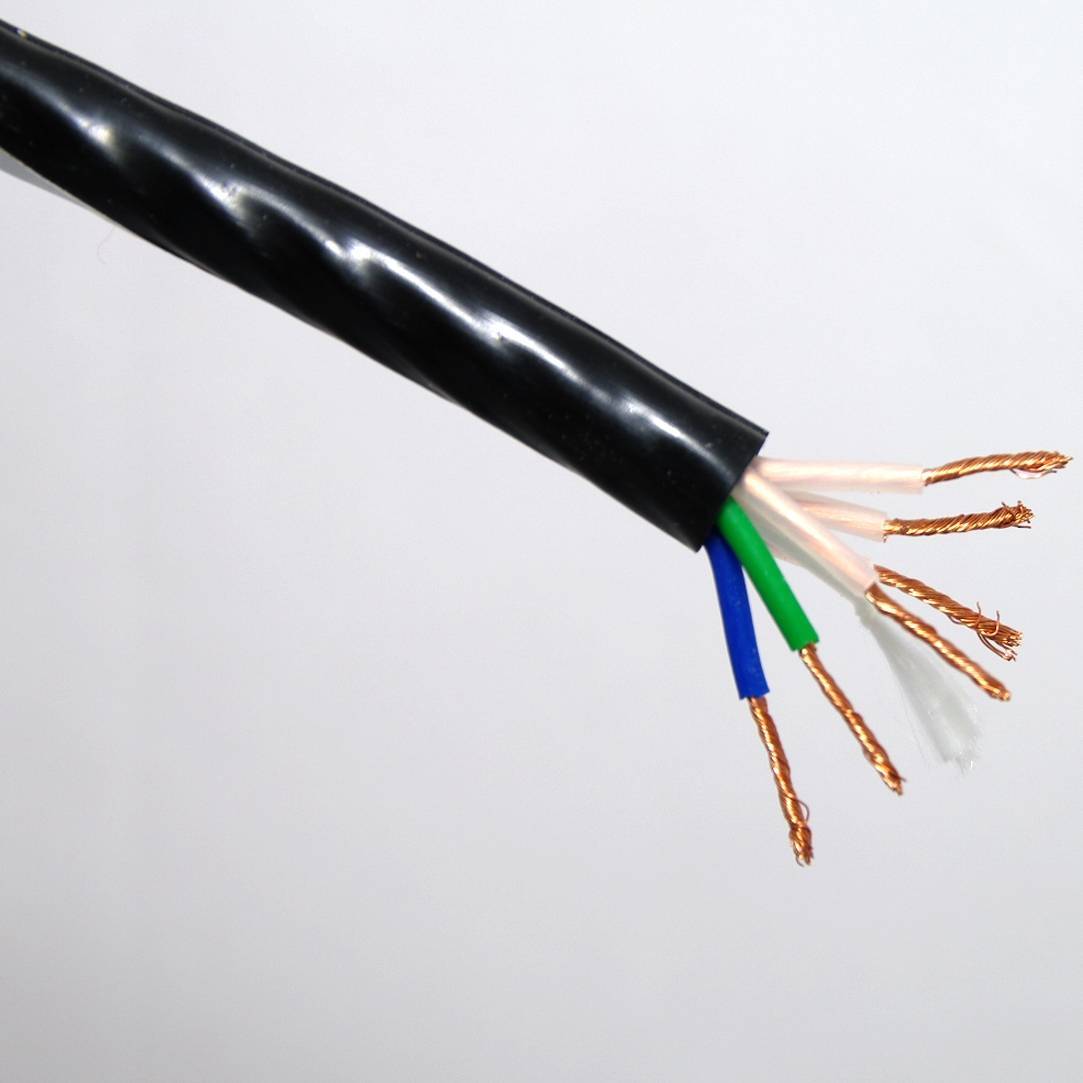

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.
Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.
Таблица: подбор сечения кабеля
Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.
Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

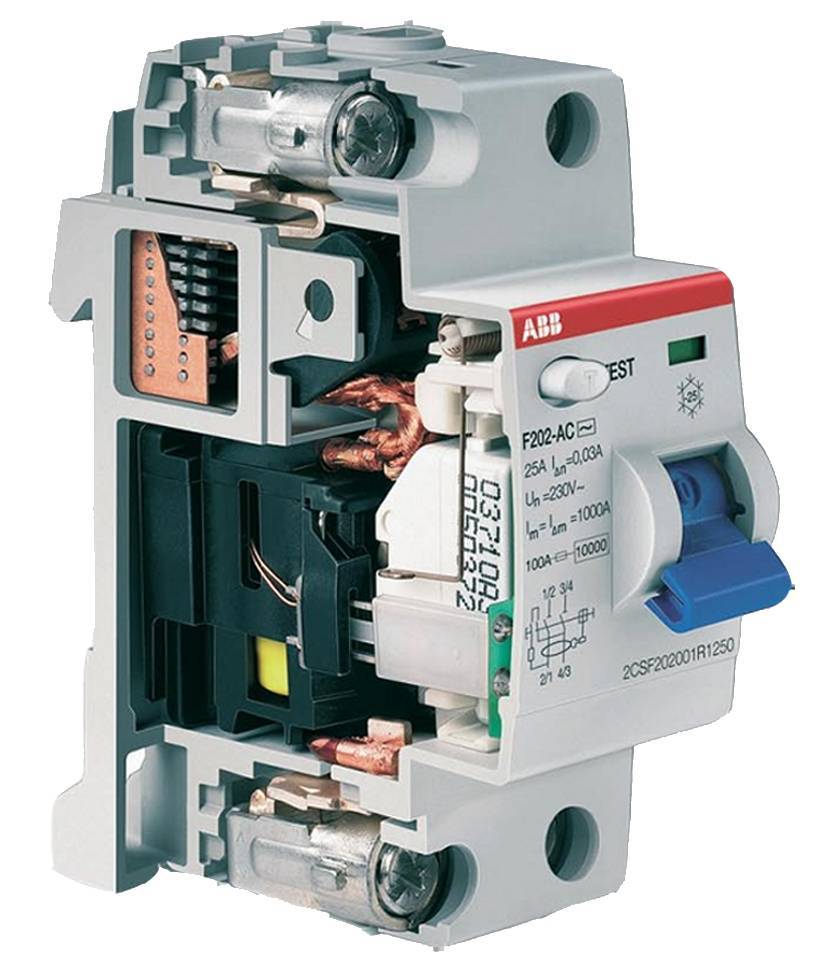

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.
Шаг 2 — Установка розетки
Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.
Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:
Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.
Шаг 3 — Откройте заднюю панель плиты
Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.
Задняя стенка бытовой плиты
Шаг 4 – Крепление кабеля
После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.
Отверстие под проводку кабеля ЗВИ
Шаг 5 – Установка медных перемычек
В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.
Подключение проводов к бытовой плите
Шаг 6 — Подключите провода
Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам
Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.
Как подключить электроплиту В частном доме. Схема и способы подключения
Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.
Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.
Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:
- желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
- красная проволока крепится к зажиму L3 — рабочий контур С;
- синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
- зеленый цвет — заземление.
На вилке в таком варианте присутствует 4 рожка.
Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:
- жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
- клеммы 5, 4 и 6 соединяются как в однофазном варианте.
Схемы
Вне зависимости от способа подключения через розетку или клемник плиту или варочную панель можно подключить к сети по трем схемам:
Для приборов на 220В используется однофазная схема, на 380В двух или трехфазные варианты. Перед тем как подключить электроплиту или варочную панель, ее придется развернуть тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на оборотной стороне устройства.
Одна фаза
Это самый распространенный вариант в квартире многоэтажки. Его можно использовать, когда стыковка выполняется трехжильным проводом. Оно легко выполняется своими руками. Чтобы правильно подключить устройство необходимо использовать перемычки. Они обычно идут в комплекте и зажаты болтами в клеммной коробке. Если их нет, можно приобрести медные перемычки с сечением 6-ть мм. Пять из шести винтов соединяются двумя шинами:
- одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
- вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
- последний остается свободным и будет использоваться для заземления.
При соединении провода распределяются следующим образом:
- фаза (черный или коричневый) на L1,2 или 3;
- ноль (синий) на N4 или 5;
- для заземления используется шестая клемма с обозначением PE.
Две фазы
Такая схема чаще применяется для частного дома, но ее можно использовать и в квартире. Стыковка выполняется четрехжильным проводом. В этом случае:
- одна перемычка ставится на L1 и L2;
- другая на N4 и N5;
- L3 и винт для заземления остаются свободными.
Чтобы подключить такую схему:
- желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
- жила в красной обмотке идет на расположенную рядом клемму L3;
- синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
- желто-зеленая предназначена для заземления.
Три фазы
Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность его так же легко реализовать своими руками. Выполняется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения расположенных рядом нулевых клемм N1 и N2. Жилы нужно подключить в следующем порядке:
- на фазу A, контакт L1 идет желтая;
- на фазу B, контакт L2 – зеленая;
- на фазу C, контакт L3 – красная;
- для расположенных рядом нулевых клемм предназначена синяя;
- для заземления светло зеленая или желто-зеленая.
При выполнении всех перечисленных работ своими руками необходимо потратить время на консультации со специалистами. Это убережет от непоправимых ошибок и позволит сделать все правильно.
