Какие чертежи каркасных домов – бесплатно с размерами, проекты

Стоимость

Стоимость проекта каркасного дома варьируется в широких пределах. Какие факторы влияют на цену каркасника:

• Уникальность проекта – типовые или индивидуальные расчёты. Разработка индивидуального проекта обходится дороже, чем покупка готового типового решения и его привязка к особенностям местности («адаптация»).
• Уровень деталировки. Дороже обходится более детальный проект, с множеством чертежей, эскизов и подробных описаний.
• Размеры будущего строения. Чем выше этажность каркасного дома – тем больше расчётов и чертежей необходимо выполнить в процессе проектирования строительства.
• Сложность архитектурных решений.
• Сложность предварительных геологических изысканий.

Готовые проекты каркасных домов имеют цену от 3 до 30 тыс. руб.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Схемы дома из каркаса своими руками

Чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются даром, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

• Ручная циркулярная пила;
• Дрель-шуруповерт;
• Углошлифовальная машина (болгарка);
• Электрический рубанок;
• Лобзик;
• Лазерный уровень;
• Молоток;
• Ножовка;
• Топор;
• Струбцина 2-3 шт.;
• Степлер;
• Уголок;
• Рулетка;
• Пачку строительных карандашей;
• Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то, что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом ряду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

Примеры

Жилища каркасного типа не зря стали очень популярными в последние годы. Подобные строения имеют массу преимуществ. Кроме того, они могут выглядеть очень стильно и дорого. Рассмотрим несколько удачных примеров таких жилых сооружений.

Роскошным и очень уютным получится двухэтажный деревянный дом с двухскатной крышей. Постройка может быть оснащена двумя входными зонами, огороженными перилами белого цвета. Привлекательное жилище может быть выполнено в тёмно-серых тонах, на фоне которых особенно ярко станут выделяться белые детали: оконные рамы, элементы крыши. Идеальным кровельным материалом послужит тёмно-серая черепица в цвет наружной отделки.

Обзор типовых готовых планов

Одноэтажные

Стремление построить дом своими руками все более массово, и не только потому, что это позволяет сэкономить. Важным преимуществом является также максимальная гибкость формируемых построек. Однако чтобы сделать все как следует, необходимо правильно отобрать готовый типовой проект. Выбор плана каркасного дома для самостоятельного строительства должен отталкиваться прежде всего от положений СНиП, от действующих сводов правил. Один из вариантов включает:

• 26-метровую террасу;
• гостиную размером свыше 66 кв. м.;
• 4 спальни;
• кладовую;
• техническое помещение;
• котельный блок и другие зоны.

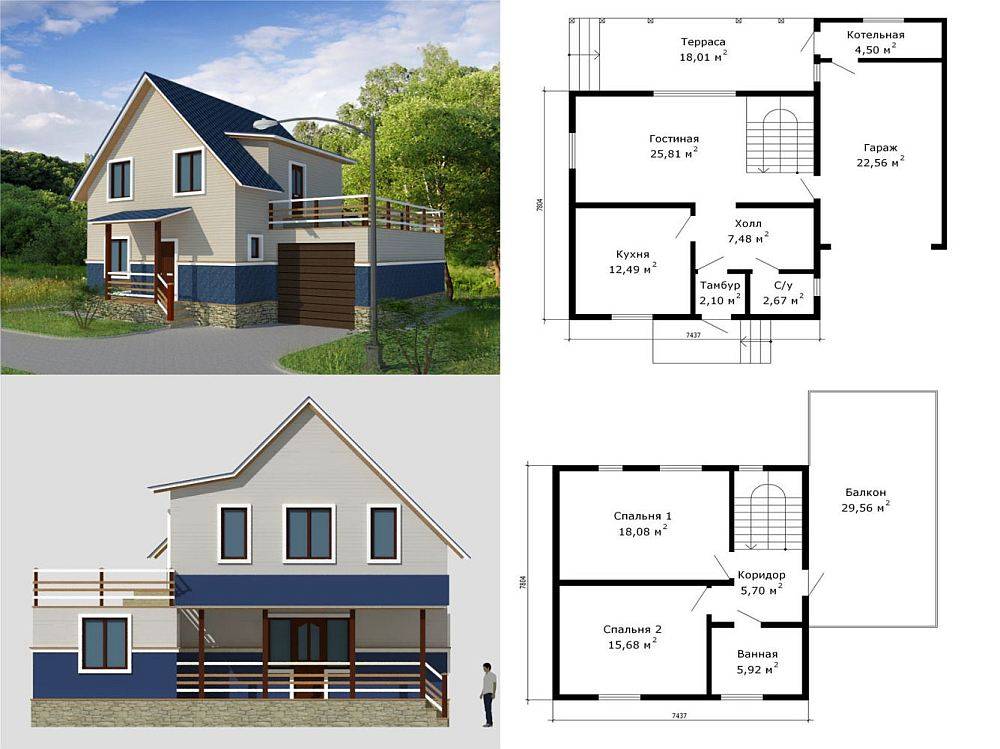

Если величина дома составляет 6х6 м, то можно воспользоваться иной концепцией. По одну сторону от тамбура располагают санузел, а по другую — одну из спален площадью 8 кв. м. Такую же по размеру спальню размещают в дальнем правом углу (если смотреть от входа). Площадь кухни составляет 11,5 «квадратов».

Рабочая зона в ней вытянута в линию. Еще более сложный вариант подразумевает обустройство террасы геометрически изощренной формы площадью 22,7 кв. м. Входящие в дом люди оказываются сначала в 15-метровой гостевой комнате. Слева от нее располагается кухня. Справа — прихожая, душ и туалет. Самые удаленные от входа помещения — котельная и пара спален.

Строение в один этаж высотой возводится довольно просто и легко. Для него потребуется заметно меньше строительных и отделочных материалов. Скорость строительства дополнительно вырастет. Однако для размещения всех необходимых помещений обязательно нужен довольно крупный участок.

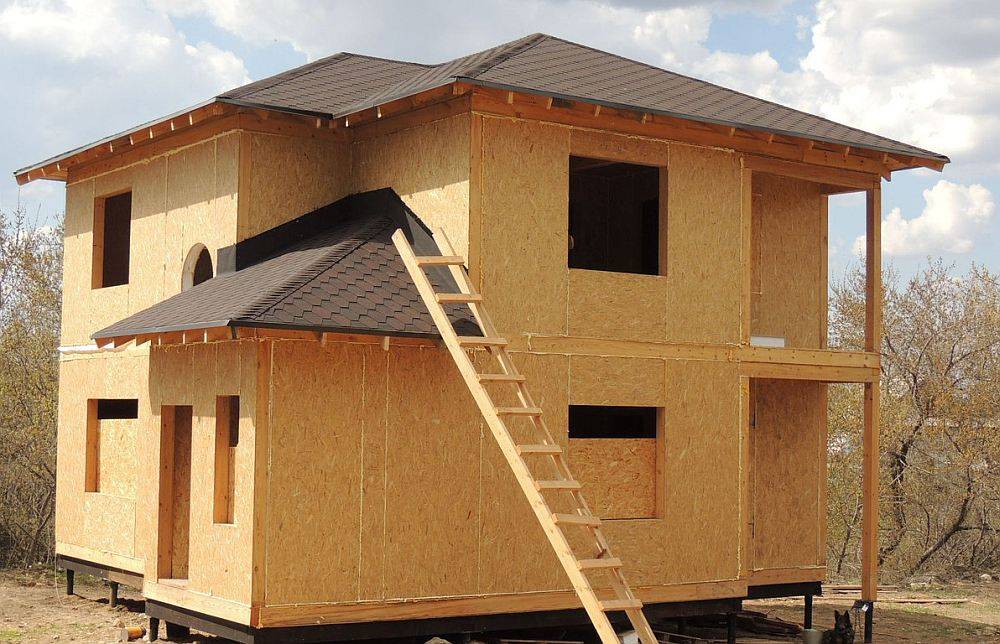

Двухэтажные

Один из вариантов начинается с 3-метрового крыльца. Оттуда можно попасть в кухню-гостиную, чья площадь немногим менее 18 кв. м. Сразу за этим помещением располагается довольно крупный общий холл. Попасть в него можно и с другого крыльца, также есть спальня и второй свет. На верхнем этаже выделяют:

• две спальни;
• холл;
• небольшой санузел.

Другой вариант включает обустройство прихожей величиной 4,5 «квадрата». Оттуда можно попасть в коридор, правая часть которого оканчивается санузлом. На первом этаже есть еще спальня и кухня. Второй этаж полностью отдали под спальную зону.

Двухэтажные здания позволяют уединиться гораздо эффективнее, если нужно, например, побыть в тишине. Зато камнем преткновения нередко оказывается лестница. Ее обустройство довольно дорого, а даже самые лучшие варианты не вполне безопасны. Потому для семей с маленькими детьми и пожилыми людьми это не самый лучший подход.

Узлы каркасного дома

Фундамент – основа любого строения. Тип выбирается в зависимости от почвы, климата, веса будущей постройки.

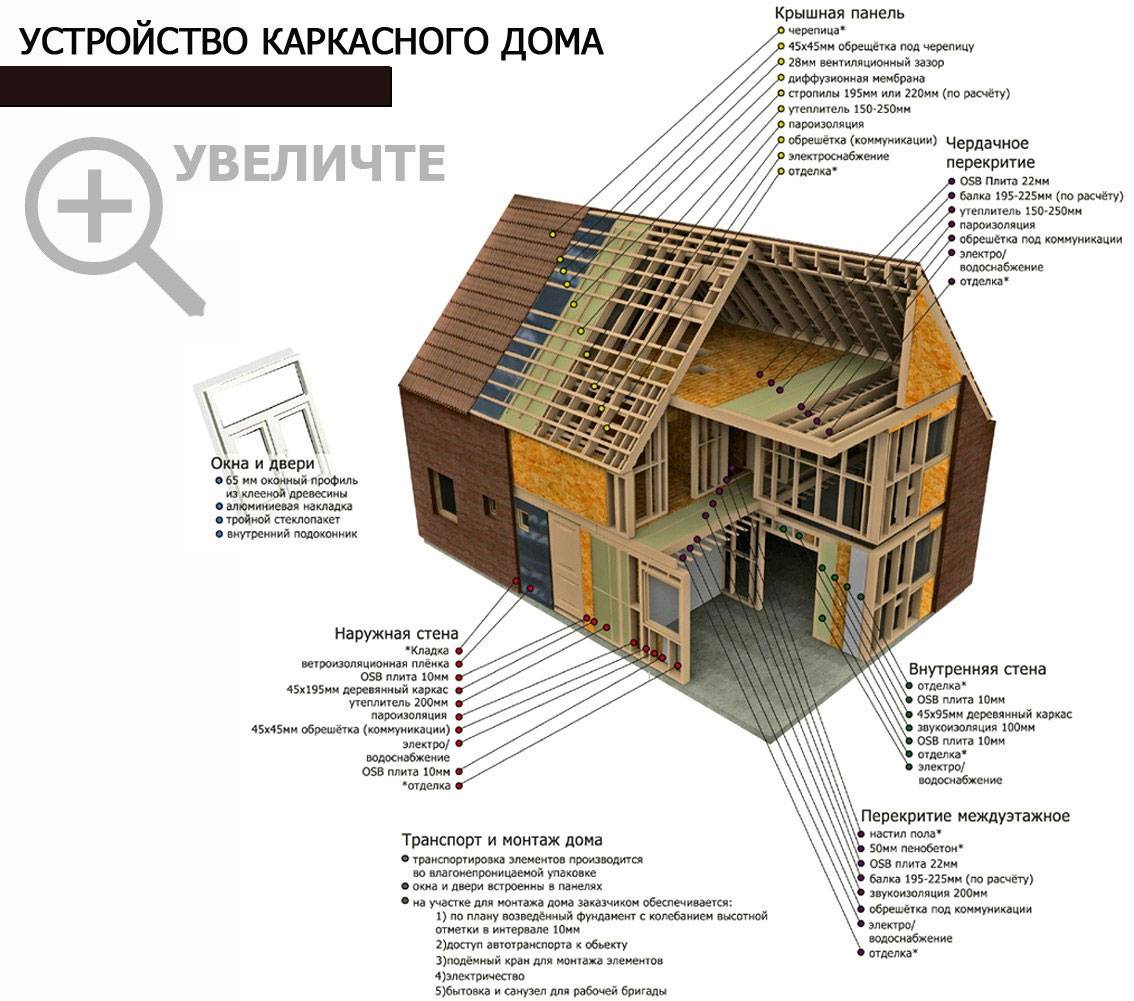

Стены имеют вид пирога – несколько слоёв разных материалов, укрепленных внутри каркаса и обшитые панелями. При этом, для предотвращения попадания влаги снаружи (плюс – защита от ветра), а также для недопущения накапливания конденсата внутри стенок, обязательно руководствоваться правилами: с наружной части дома натягивается ветрозащита, а со стороны помещений – парозащитная плёнка. В результате «начинка» пирога, представленная утеплителем, будет «дышать», но не намокнет и не потеряет своих свойств.

Вариант формирования стены

Вертикальные перекрытия и внутренние стены – тоже состоят из нескольких слоёв. Но тут утеплитель можно либо совсем не укладывать, либо совмещать с звукоизолирующими материалами.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Дымоход – его устройство зависит от типа котельной и от её расположения. Некоторые современные котлы допускают вертикальную конструкцию трубопроводов – тогда его можно вывести через ближайшую от котла стену. Но некоторые виды котельных потребуют вертикального устройства. Тогда придётся включать в проект и его

Важно, что верхняя часть будет пересекать скат крыши, для монтажа необходимо провести тщательные расчёты

Крыша – состоит из стропильной системы, обрешетки (внутренней и внешней), утеплителя и обшивки. То есть так же имеет вид пирога.

Типы стропильных систем

Расчёт конструкции важно производить учитывая:

• положение дома и его высоту – для уменьшения эффекта «паруса»;
• климат в регионе, особенно влияние ветров;
• используемые материалы – одной из ошибок, с которой сталкиваются владельцы, считается установка не просушенных деревянных элементов. В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.

Устройство крыши

Шаг № 1 Проект каркасного дома

Почему нужен проект дома?

• Правильный расчет прочности.
• Возможность предварительно оценить стоимость строительства.
• Надежность и продуманность конструкции дома.
• Экономия при строительстве.
• Возможность в последующем сделать перепланировку опираясь на проект.
• Облегчает процесс и сокращает время строительства.

Готовых и бесплатных проектов каркасных домов очень много на просторах интернета с довольно детальным описанием. Но бывает так, что очень сложно подобрать проект под себя. В этом случае его Вы можете нарисовать сами. По обучавшись пару часов рисовать в SketchUp и выбрав за основу привлекательный для Вас проект, основываясь на технологии строительства каркасных домов, сможете создать, что то более индивидуальное.

Проект каркасного дома нарисованного в SketchUp

При выборе готового проекта или самостоятельном проектировании стоит обратить внимание на расположение дома на участке. Строительные нормы и правила(СНиП) — именно этим документом регламентируется строительство дома

А в частности он включает в себя предельные расстояния расположения дома от различных объектов.

• СНиП 30-02-97* Планировка и застройка территорий садоводческих дачных объединений граждан, здания и сооружения;
• СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений».

Расположение дома на участке по СНиП

Достоинства и недостатки

Основное достоинство каркасника — скорость возведения. Дачный домик возводится за две недели, а коттедж на два этажа от фундамента до черновой отделки – в пределах 2-3 месяцев. То есть если начать строительство весной, то к зиме уже можно заселиться в новенький тёплый красивый каркасный дом.

Помимо этого, для возведения не понадобится дорогостоящее специфичное оборудование и инструменты, поэтому при строительстве своими силами основная статья расходов упадёт на стройматериалы. Даже если продать стандартную однушку на окраине города, то вырученной суммы будет достаточно для строительства дома в несколько раз больше по площади.

Немаловажны и дальнейшие расходы, большая часть которых уйдет на отопление. Ведь для создания и поддержания комфортной атмосферы в каркаснике нужно в два раза меньше топлива, чем для отопления аналогичного по площади каменного сооружения.

Другие преимущества:

• строительство возможно в любое время года;
• демократичная стоимость квадратных метров;
• высокий уровень теплоизоляции (большой термос);
• не требуется мощный фундамент;
• устойчивость к землетрясениям, за счёт отсутствия в конструкции жёстких связей дом легко компенсирует значительные подвижки грунта;
• простота отделочных работ;
• расположение коммуникаций внутри каркаса стен;
• нет усадки стен.

Но, как и во всем, есть в таких домах и минусы:

• самостоятельное строительство требует навыков и знаний;
• относительная недолговечность;
• требуется качественная вентиляция, стены не пропускают пары и воздух;
• нарушение целостности «пирога» стен приводит к снижению срока службы утеплителя и листовых материалов.

Каркасные жилые дома – переворот в строительстве. Просмотрев фото готовых домов и сравнив цены, плюсы и минусы каждого, вы сможете сделать правильный выбор.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Варианты разработки проекта

Обращаться за помощью к профессионалам или пытаться спроектировать каркасный дом своими силами – каждый решает для себя сам. Вам придется сопоставить свои финансовые возможности, навыки дизайнера и проектировщика, а также найти свободное время.

Заказать индивидуальный проект

Если вы решите заручиться помощью профессионалов, не придется долго ломать голову над техническими деталями дома, сэкономите время и снизите риск возникновения ошибок при проектировании. Вам останется лишь выбрать один из предложенных проектов, наиболее соответствующий предпочтениям.

Чтобы архитектор лучше понимал поставленную задачу, определитесь с рядом основных факторов:

• Внутреннее пространство – сколько вы хотите комнат, этажей? В первую очередь, это зависит от предполагаемого количества жильцов будущего дома. Также не стоит забывать, что большая жилплощадь увеличит расходы на отопление.
• Нужен ли вам гараж, балкон или дополнительные пристройки?
• Габариты каждого помещения зависят от предъявляемых к нему требований – это тоже следует учесть.
• Исполнитель обязательно спросит, какую бы вы хотели установить крышу – односкатную, двускатную или четырехскатную. Первый вариант обойдется дешевле, но для каждого отдельного проекта тип крыши лучше подбирать индивидуально.

Перед проектированием каркасного дома специалисты должны определиться с типом фундамента. Для этого проводится анализ грунта на участке. При этом проверяются прочность и уклон земли. Также в обязанности проектировщика входит правильное расположение дома относительно сторон света.

Проектная организация составляет трехмерную модель каркасного дома. Если предложенный вариант устраивает, приходит время согласования стоимости проекта. В стоимость входят все архитектурные и конструктивные решения, водоснабжение, отопление и т. д. Цена рассчитывается в зависимости от площади здания.

Стоимость всех строительно-монтажных работ также подсчитывается заранее. В проекте содержатся сметные расчеты на все спецификации материалов, задействованных в строительстве. Вы можете заручиться услугами дизайнера и проработать ландшафт участка и внутренний интерьер.

Обычно фирмы, занимающиеся постройкой каркасных домов, сами предлагают услуги проектировщика. Как правило, они занимаются всем комплексом работ – от проектирования и до возведения самого дома. Если вы нуждаетесь только в услугах проектировщика, лучше поискать отдельного специалиста или обратиться в проектное бюро.

Найти готовый проект

Есть и типовые проекты, разработанные для свободного использования или выполненные ранее по индивидуальным заказам. Их можно скачать со специализированных сайтов. Вы можете воспользоваться одним из них и построить дом по чужому чертежу, не переплачивая за проектировку.

Однако готовый чертеж может не совпадать с вашими нуждами и потребует доработок. Кроме того, не будет гарантии, что созданный ранее проект рассчитывался под такой же тип грунта, что и на вашем участке. В случае несовпадения типа грунта будьте готовы к просадкам и трещинам, ведь вид фундамента должен выбираться в связи с характерными особенностями почвы.

Этапы строительства

Строительство каркасного дома проходит всего в несколько этапов:

1 этап. Фундамент. И приятным фактом является то, что вы можете выбрать любой его вид. Разумеется, лучше проконсультироваться у специалиста, ибо разные виды фундаментов подходят под разные почвы. Не подобрав хороший вариант можно горько пожалеть об этом.

2 этап. Каркасы стен и перегородок. Зачастую сперва идет деревянный каркас, который в дальнейшем покрывают плитами OSB. Эти плиты влагостойкие, поэтому древесина полностью защищена от воздействия погодных явлений. Рекомендуем обработать древесину средствами против насекомых, а также противовозгорательными смесями. Можно по внешней стене пройтись ветрозащитной пленкой.

3 этап. Установка крыши, обработка внешних и внутренних сторон стен.

Хочется отметить, что данные этапы очень лаконичны и строительство по факту имеет куда больше нюансов, однако мы, все же, рекомендуем заказать дом у специалистов. Ведь без необходимых навыков вы вряд ли сможете построить идеальный дом. Если же вы действительно пошли на столь важный шаг, то изучайте только те проекты, которые рассчитаны на создание своими руками.

Место под постройку: 147 метров квадратных, а жилплощадь — 106 м2. Размеры помещения 13,8/10,2 м. Двухэтажная постройка имеет простую прямоугольную форму, к которой с торца пристроено одноэтажное строение. Рядом с этой постройкой располагается открытая терраса. С противоположной стороны дома находится вторая небольшая площадка на открытом воздухе, однако она имеет навес в виде продолжения крыши. Помещение имеет большие окна, за счет чего света в доме достаточно.

Первый этаж. Пространства на первом этаже больше, поэтому есть где проявить себя. Входная дверь располагается в правом углу дома. Рядом с ней так же можно увидеть дверь в котельную. Из котельной можно попасть в санузел. Войдя с парадного входа вы упретесь во вторую дверь санузла. Центральная часть дома отведена для внушительных размеров холла. Далее, против часовой стрелки, располагаются: столовая, выход на террасу и кухня, жилая комната, а также гостиная и выход на вторую террасу.

Второй этаж. Лестница на второй этаж расположена в столовой. Пространства здесь куда меньше, поэтому и отдельных комнат всего несколько: две жилых, один санузел и большой коридор. Двускатная кровля позволяет оставить пространство для чердака, который весьма полезен в хозяйстве, хотя проекты не всегда включают в себя подобные помещения.

Чертежи каркасного дома
обновлено: Август 29, 2016
автором: franky

Основная часть проектной документации для каркасного строительства представляет собой чертежи, схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. Рабочие чертежи каркасного дома составляют 80% проекта.

Где можно взять бесплатно готовые чертежи каркасных домов? И как пользоваться информацией, которая изложена в них?

Способы создания

Профессиональные

Если типовые строительные проекты не устраивают, а своих навыков подготовки планов явно недостаточно, необходимо обратиться к специалистам. Существует немало организаций, которые могут платно разработать проект для любого участка. Но чтобы профессионалы выполнили задание, им придется предоставить немало информации:

• о площади будущей постройки и количестве этажей;
• о размещении комнат и их функциях;
• о дополнительных функциональных зонах;
• о методе отопления и его нюансах;
• об обвязке, полах, несущих стенах, стропилах;
• о состоянии грунта.

Настоящие архитекторы всегда настаивают на получении градостроительных планов, проверке точности межевых документов, геологоразведке территории и выдаче технических условий подключения к коммуникационным сетям. Это все существенно усложняет и удорожает работу. Но не позаботившись о таких моментах, можно горько пожалеть — последствия бывают очень неприятны, и они точно перекроют всю мыслимую экономию. Профессионалы непременно собирают максимум информации, и ее точный перечень в каждом случае варьируется. Однако общие требования более или менее одинаковы.

Собственный индивидуальный проект каркасного дома начинают создавать, учитывая длины сторон постройки. Количество этажей определяет, нужно ли усиливать фундамент, ростверк и несущие стены. В зависимости от строения отопительной системы варьируют размещение котлов, дымоходов.

Любительские

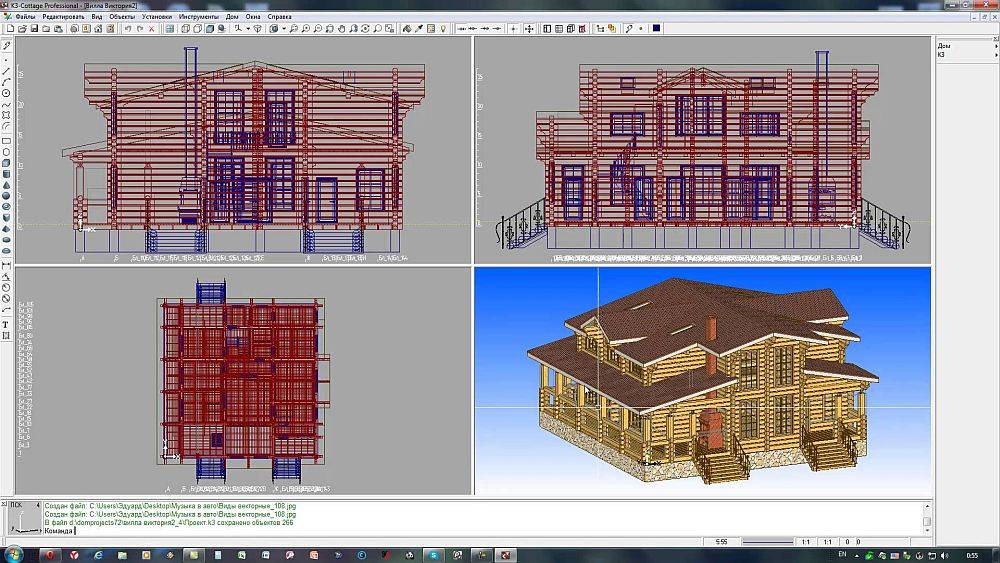

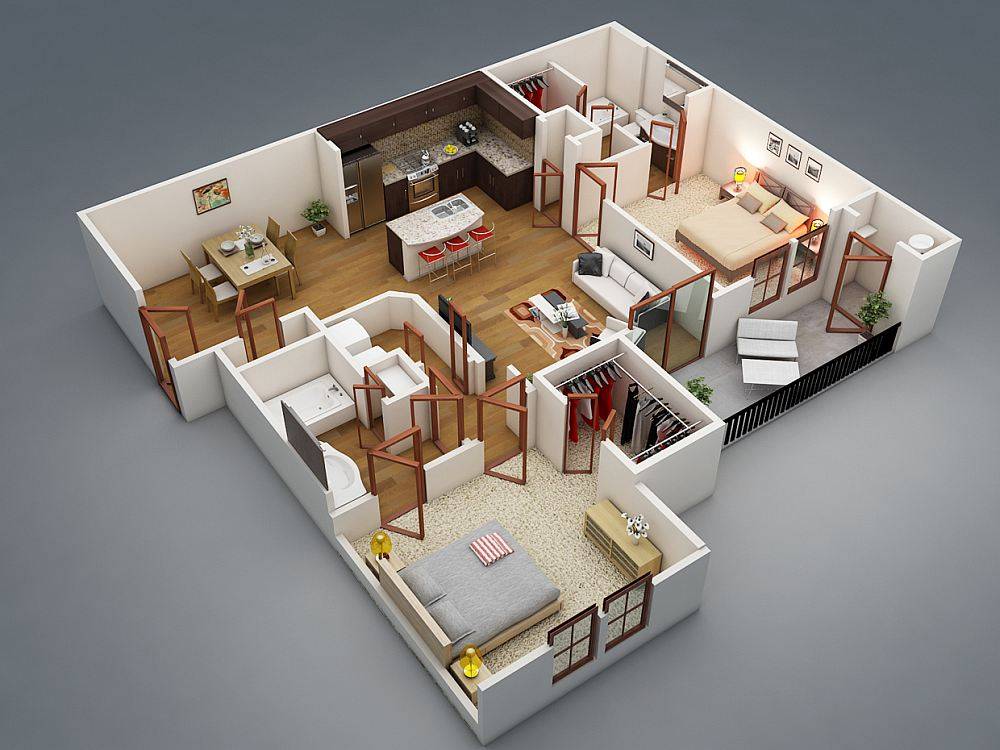

Создание планировки своими руками возможно с помощью целого ряда программ, которые официально распространяются на безвозмездной основе. Они обычно довольно просты и подразумевают манипуляции с типовыми шаблонами, которые в основном переделывают под нужные размеры, и этим ограничиваются. Электронное моделирование гораздо практичнее и удобнее, нежели черчение схем на бумаге. Оно выручает даже тех, кто полностью лишен пространственного воображения — современная техника может отлично визуализировать любую схему. Внесение корректировок на компьютере можно осуществить очень просто, и даже нет необходимости постоянно переделывать все с нуля.

Даже то, что многие программы нерусифицированы, не такая уж и большая проблема

Надо лишь обращать внимание, что иностранные инженерные приложения часто изначально используют английскую систему мер. Чтобы сделать конструкционные чертежи самому правильно, можно выбрать платное приложение ArCon

Это целый мощный пакет, в котором легко проектировать как внутренний, так и внешний вид построек. Расчеты лестниц в ArCon выполняются автоматически. Много внимания уделено дизайнерским моментам, в том числе варьированию освещенности.

Альтернативой является WoodEngine. Его характерная особенность — возможность изготовить детальный проект как в двухмерном, так и в трехмерном варианте (и даже в обоих одновременно). Почти все узлы будут прорисованы автоматически. Предусмотрен точный расчет количества необходимых материалов. Для манипуляций доступна масса проработанных шаблонов.

Если нужно разработать проект с мансардой начинающему или неопытному пользователю, надо обращать внимание на программы попроще. К примеру, на «Дом-3D»

Это приложение распространяют бесплатно, и оно функционирует без проблем даже на очень старых компьютерах. Освоению его помогает большое количество публикаций и видеокурсов.

При наличии опыта или специальной подготовки можно отдать предпочтение Xilinx PlanAhead. Освоение этой программы с нуля проблематично

Ее важное преимущество — модульность: допускается редактирование всех частей без изменения общего плана. Реализован и подсчет количества необходимых материалов

Но никакие программы не позволят получить надежный результат, когда нет полного набора данных для проектирования. Грамотное изучение рельефа и грунта на осваиваемом с нуля участке собственными силами практически невозможно. Потому даже при самостоятельном составлении планов необходимо пользоваться услугами экспертов. Средняя оплата при проектировании с нуля — от 2 до 5% от расходов на строительство. Заказывать план онлайн можно только на хорошо проверенных сайтах, давно зарекомендовавших себя.

Даже если дом проектируется самостоятельно, в плане должны быть приведены и учтены сведения о:

• розе ветров;
• климатических свойствах участка;
• высоте расположения почвенных вод;
• использовании эркеров и балконов (если они нужны);
• расположении коммуникаций на участке;
• типе фундамента;
• особенностях обустройства перекрытий;
• расположении электрощитов, аварийных кранов, перекрывающих коммуникации.

Устройство каркасного дома

Сборка каркасного дома по чертежам представляет последовательные операции по сооружению различных элементов строения. А именно:

• Закладывание фундамента.
• Сбор каркаса стен.
• Сбор стропильной системы.
• Монтаж кровли.
• Обшивка стен.
• Обустройство проёмов – установка окон и входных дверей.

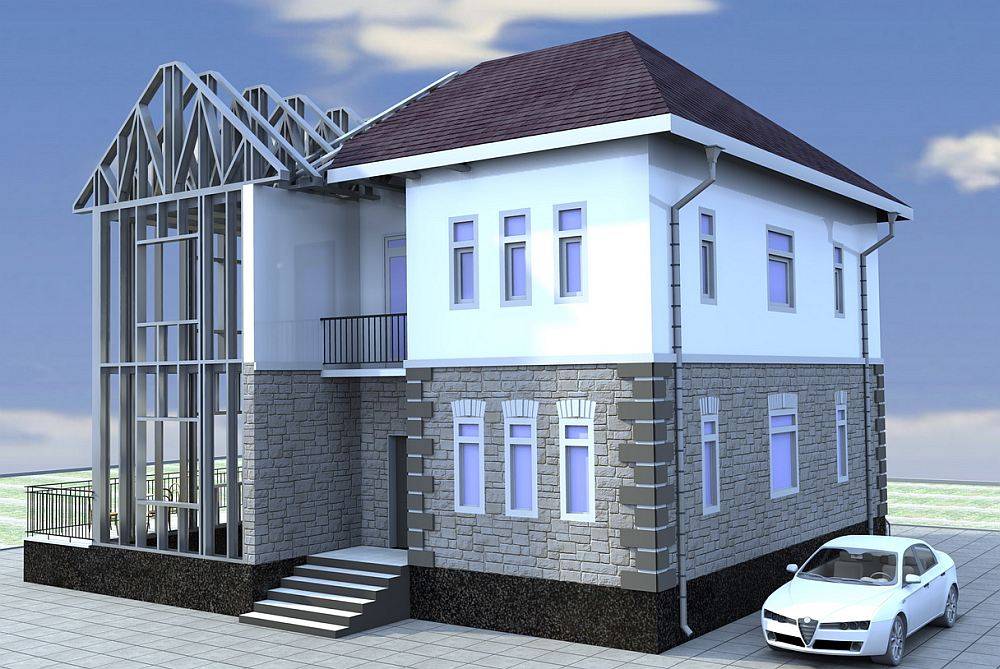

Схема устройства каркасного дома

В ходе строительства также осуществляется прокладывание элементов водоснабжения, канализации, электропроводки и газопровода. Они располагаются внутри каркасных стен, полов, перекрытий. Поэтому их монтаж выполняется перед обшивкой стены внутренней облицовкой.

На заметку

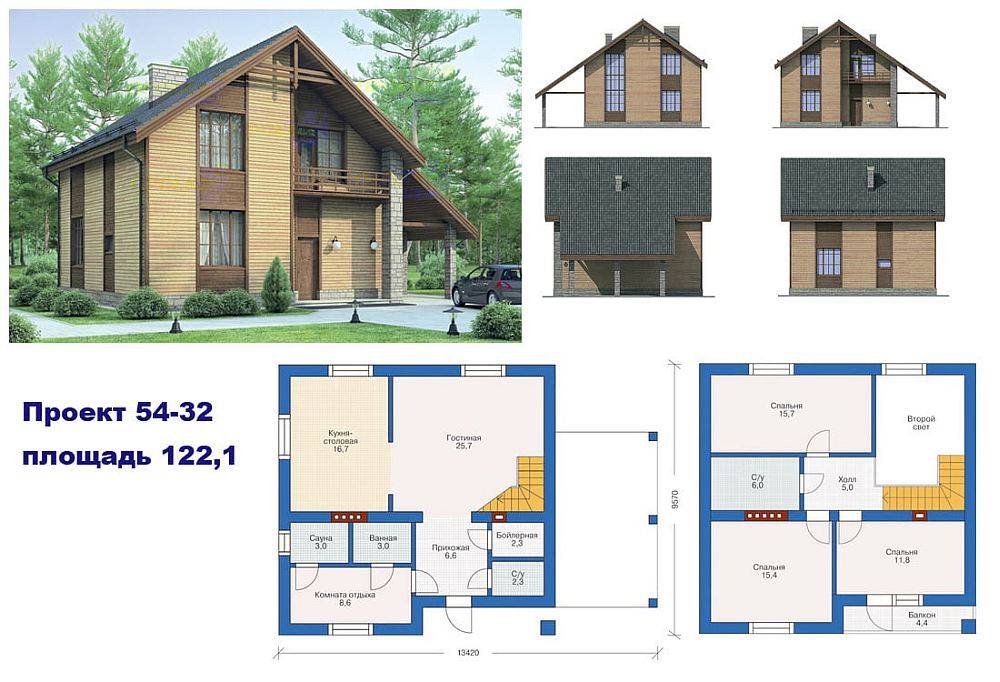

В ходе выполнения работ пользуются чертежами проекта. Как правило, каждый этап строительства сопровождается собственным чертежом, схемой, спецификацией и описанием.
