Какие приборы отопления выбрать? Регистры, конвекторы, радиаторы

Характеристики напольных водяных конвекторов

Отопительные приборы, предлагаемые отечественными и иностранными производителями, существенно отличаются внешним видом, материалом, разнообразием модельного ряда и, конечно же, стоимостью.

Чтобы выбрать подходящий вариант для своего жилища, предстоит поближе познакомиться с водяным отопительным оборудованием конвекторного типа.

Конструкция и принцип работы прибора

Напольный конвектор имеет продолговатый оцинкованный корпус длиной 1-2,5 м. Внутри размещают одну или несколько труб в защитном кожухе, выполняющих функцию теплообменника. Их изготавливают из латуни или меди и соединяют с алюминиевыми пластинами. Эти материалы выбирают неспроста – они быстро нагреваются и отдают тепло.

Тепловая энергия распространяется, благодаря циркуляции воздушных масс. К боковым или торцевым вводам в системе подключаются гофрированные трубки, через которые подается вода, нагревающая теплообменник.

Воздух заходит в отверстия, проделанные в нижней части устройства, контактирует с нагревательным элементом и, увеличиваясь в объеме, выходит в помещение через верхнюю решетчатую панель.

Принцип работы конвектора несложный: воздух проходит сквозь обогреватель снизу вверх, нагревается и выходит в комнату, мгновенно распространяя тепло

Процесс обогрева осуществляется непрерывно. На один цикл требуется примерно 15 минут. Система конвекторного отопления практически бесшумна – издаваемые звуки не превышают 20-23 дБ.

Виды напольных конвекторов

На рынке есть несколько видов напольных водяных отопительных приборов. Они отличаются способом обогрева и предназначением.

Условно выделяют две разновидности оборудования:

• с естественной конвекцией;
• с принудительной конвекцией.

Первый вариант предусматривает естественную конвекцию в аппаратах по классической схеме: воздух поступает снизу, проходит сквозь теплообменник и выталкивается в помещение.

Эффективность при этом зависит от силы тяги и размеров прибора. Чем больше длина, тем выше мощность. Приборы с естественной конвекцией могут служить дополнительным источником тепла и формировать тепловой экран возле окон.

Напольные конвекторы незаменимы в помещениях с большим количеством окон: они останавливают потоки холодного воздуха, просачивающегося через них, и предотвращают скапливание конденсата на поверхностях

Модели, работающие по принципу принудительной конвекции, дополнительно оснащаются вентилятором, увеличивающим КПД устройства. Он ускоряет процесс нагревания, нагнетая воздух и способствуя его более интенсивному выталкиванию в помещение.

Мощность такого оборудования определяется скоростью вращения вентилятора.

Приборы, оснащенные одним или несколькими вентиляторами, характеризуются большей мощностью. Они легко обогревают просторные помещения

Аппараты с принудительной конвекцией используются как в комбинированной, так и в автономной системе отопления жилых квартир, домов, офисов, торговых залов.

В линейках торговых предложений большинства производителей есть модели, разработанные для особо влажных помещений.

Преимущества и недостатки приборов

С помощью водяных конвекторов напольного типа можно организовать систему отопления, обеспечивающую быстрое, равномерное и качественное прогревание помещений разных размеров. И это далеко не единственное преимущество.

Это оборудование отличается:

• стильным дизайном и компактными габаритами;
• пожаробезопасностью;
• простотой в монтаже и уходе;
• экономным потреблением электроэнергии;
• невысокой температурой нагревания теплоносителя;
• возможностью формирования надежной тепловой завесы;
• длительным сроком службы.

Оборудование позволяет создавать и поддерживать оптимальный комфортный климат и контролировать температурный режим, используя термостат.

Большинство производителей встраивают в напольные конвекторы специальные очищающие системы. Они уничтожают вирусы, бактерии и препятствуют распространению инфекций в воздухе.

Напольные водяные обогреватели не пересушивают воздух и полностью безопасны для здоровья. Их без опасений устанавливают даже в детских комнатах

У приборов есть и недостатки. Во-первых, они несовместимы с искусственной вентиляцией. Во-вторых, конвекционные потоки провоцируют лишнюю запыленность.

Кроме того, конвекторы нежелательно устанавливать в помещениях, в которых высота потолков ниже 2,2 метров. Это связано с тем, что нагретый воздух не будет успевать остывать до параметров, обеспечивающих его движение вниз. Из-за этого замедлится циркуляция, а воздушный поток станет застаиваться под потолком.

Какую батарею отопления выбрать для квартиры

В городских квартирах радиаторы находятся на виду, поэтому они должны выглядеть эстетично, чтобы не портить интерьер помещения. Несмотря на то, что внешний вид батарей отопления имеет большое значение, ориентироваться только на этот показатель не следует. При необходимости радиатор можно скрыть декоративным экраном или коробом, но это уменьшит эффективность отопления.

Особенности централизованной системы отопления состоит в том, что давление в ней может достигать больших значений. Если во время испытаний теплотрассы домовая задвижка останется открытой, то давление в системе возрастет до 12 атмосфер. В результате быстрого открытия задвижки или гидроудара при отрыве клапана вентиля давление может достигнуть целых 20 атмосфер.

Далеко не все радиаторы способны выдержать такое давление и остаться целыми. По этой причине для городских квартир необходимо выбирать прочные батареи. Если же давление в системе будет больше максимального допустимого значения, то радиатор начнет протекать.

Так что не следует экономить, выбор батареи отопления должен происходить обдуманно. Ликвидация последствий затопления обойдется в большую сумму, чем покупка нескольких прочных и качественных радиаторов.

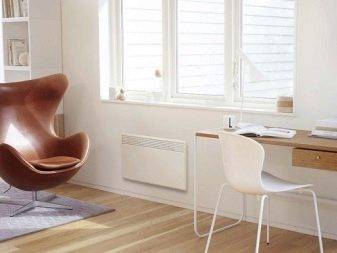

Конвекторные отопительные батареи

Многие владельцы недвижимости отдают предпочтение классическим вариантам обустройства отопления в собственном домовладении или квартире. Они прокладывают трубопроводы, устанавливают нагревательный агрегат и конвекторную батарею отопления в необходимом количестве. Большим преимуществом является наличие газопровода в доме, поскольку данный вид обогрева с использованием газового котла получается недорогим и эффективным.

Также экономично отопление на основе оборудования, функционирующего на сжиженном газе. Следующими по экономности являются котлы, работающие на твердых видах топлива. Отопление с их использованием получится бесплатным, если поблизости от загородного дома находится лес, в котором можно накануне зимы заготовить дрова. Когда нет возможности нарубать поленья, тогда лучше закупить топливо оптово, что обойдется гораздо дешевле.

В данном случае водяное теплоснабжение предполагает установку конвекторов – радиаторов отопления, которые нужно подключать к трубопроводу, проложенному по помещениям дома. Нагретый теплоноситель после поступления в батареи разогревает металлические поверхности, а затем тепло отдается окружаемому воздушному пространству.

Теплый воздух устремляется в направлении потолочного перекрытия, а его место занимают холодные воздушные потоки. Регулировку температурного режима в водяных системах выполняют при помощи котла или кранов и клапанов, расположенных на батареях. Достаточно часто устанавливают настенные водяные конвекторы отопления, которые эффективны и экономичны.

С учетом сложности осуществления монтажа, обустройство такого варианта теплоснабжения считается оптимальным для зданий, имеющих большое количество комнат, поскольку с финансовой точки зрения установка большого количества автономно функционирующих электрических конвекторов нельзя назвать оправданным.

По каким критериям следует выбирать радиаторы?

Ознакомившись с характеристиками и особенностями отопительных приборов, можно переходить к выбору определённой модели

Чтобы прибор смог полностью удовлетворить потребности, следует заострить внимание на следующих деталях

Как ВЫБРАТЬ ЛУЧШИЙ РАДИАТОР ОТОПЛЕНИЯ всего по одному признаку?

Watch this video on YouTube

Тип системы отопления

Это главный фактор выбора радиатора. В нашей стране предусмотрено 2 разновидности системы отопления:

• Централизованная. Присутствует в многоквартирных домах. Давление воды переменчивое и высокое. Все батареи соединены с одной трубой, включение происходит по цепочке, т.е. друг за другом. В момент запуска насос центральной системы включается резко, это становится причиной возникновения гидроударов.Теплоноситель – вода высокой жёсткости, которая способна повредить металл. В летнее время, когда отопительная система долгое время находится в отключённом состоянии, на приборе появляется ржавчина. В роли лучших отопительных приборов из этой группы выступают чугунные и биметаллические изделия.При такой системе отопления следует выбирать радиатор:
  • который функционирует под давлением до 16 атмосфер;
  • имеющий стойкость перед гидроударами;
  • не подвержен негативному химическому воздействию.
• Автономная. К такой системе подключены частные дома. Состоит из 2 труб, в которых теплоноситель движется по кругу. Уровень рабочего давления –2 бара. Вода имеет умеренные показатели жёсткости и кислотности. Поэтому для автономного отопления подойдут следующие батарей:
  • алюминиевые;
  • стальные;
  • чугунные.

Теплоотдача разных видов

Радиаторы отопления. Как выбрать?

Watch this video on YouTube

Второй момент, на который стоит обратить внимание перед покупкой. Продавцы магазинов техники обязаны знать и рассказать о теплопроводности каждой модели отопительного прибора

Покупателю достаточно знать о следующем:

• Теплоотдача одной секции:
  • чугунный прибор – 100-150 Вт;
  • алюминиевый радиатор – 20-210 Вт;
  • биметаллический – 150-180 Вт.
• Теплоотдача радиаторов, которые не обладают секциями:
  • стальные – 1200-1500 Вт;
  • конвекторы – 150-10 000 Вт.

Надёжность и долговечность

Период эксплуатации радиаторов варьируется в зависимости от материала, из которого прибор изготовлен:

• чугунная установка служит до 50 лет;
• алюминиевые устройства – 15-20 лет;
• из стали – 15-25 лет;
• биметаллические модели – 20-25 лет.

Рассчитывая на то, что отопительный прибор прослужит долгие годы, стоит выбрать чугунный радиатор, но его внешность устраивает не всех. В таком случае альтернативным вариантом станет биметаллическое устройство.

Внешний вид и отделка

Тем, кому важен внешний вид отопительного прибора, рекомендуется ознакомиться с особенностями:

• Чугунные приборы. Последние модели выглядят привлекательнее своих предшественников. Они стали плоскими и уменьшились в размерах. Но покрытие радиаторов из чугуна – противокоррозийная грунтовка покрашенная специальной краской.
• Алюминиевые. В этом случае можно выбрать модель, которая подходит по параметрам помещения. Производители выпускают такие приборы в различной цветовой гамме.
• Стальные. Внешний вид – незамысловатый, прибор легко вписать в любой интерьер. Радиаторы трубчатого типа обладают оригинальными формами и интересно смотрятся в квартире, не занимая большую площадь.
• Биметаллические. Так же бывают интересного внешнего вида, оригинальной формы. Чаще на рынке представлены модели с закруглёнными краями и плавными углами.

Ценовая категория

Ценовая политика отопительных радиаторов разная. Стоимость указывается за 1 секцию:

• чугунные приборы – 300 руб. (кроме моделей “ретро”, их цена – от 2000 руб.);
• алюминиевые – от 300 руб.;
• стальные – от 1500 до 10 000 руб. за весь радиатор (секционные виды практически не продаются);
• биметаллический – 600 руб.

Что лучше выбирать?

Если Вам необходимо сэкономить место, то лучше выбрать конвектор.

Если сравнивать между собой эти отопительные приборы и решать, какой из них лучше, то однозначно определить это не представляется возможным, так как каждый из этих приборов имеет свои достоинства и недостатки. Один лучше применять в квартире, другой — в частном доме. Если необходимо сэкономить место, то лучше выбирать конвектор, так как места он занимает меньше, чем радиатор, безопасность тоже на стороне конвекторов, обжечься о них невозможно. А еще такие отопительные приборы можно установить таким образом, чтобы их не было видно (они могут быть встроены в стену или пол), что смотрится очень хорошо.

Тем не менее радиаторы обеспечивают равномерное и качественное нагревание воздуха в помещении, а у конвекторов не всегда хватает для этого мощностей. Радиаторы лучше тем, что их гораздо проще очистить от пыли. Это объясняется тем, что у них более простая форма. Радиаторы, если сравнивать их с конвекторами, имеют более высокую теплоотдачу. Таким образом, в эксплуатации они более экономичны. А еще следует, что стоят они на порядок дешевле.

Использование конвекторов с радиаторами в качестве отопительных приборов постоянно набирает популярность, в этом плане одним из определяющих факторов является и то, что конвекторы с радиаторами постоянно обновляются, появляются новые модели, которые отличаются все большим совершенством.

Напоследок надо отметить главное отличие конвектора от радиатора: первый функционирует по принципу конвекции, а второй — по принципу излучения.

Критерии выбора

Существование различных конвекторных батарей вынуждает внимательно и даже скрупулезно выбирать их. Если ориентироваться на продукцию известных компаний, предпочтение стоит отдать товарам от Atlantic, Ballu, Electrolux. Менее востребованы, но довольно хороши по практическим качествам оказываются батареи марок Scoole, Timberk.

Из составных частей устройства особое внимание стоит уделить таким компонентам, как:

• нагревательный блок;
• управляющая автоматика;
• термостат;
• крепежные изделия.

Для газовых конвекторных батарей также важны используемые вентиляторы, клапаны и вытягивающие продукты сгорания каналы. Существуют модели, оснащенные колесами, которые легко передвигать в нужное место и затем возвращать обратно. Газовые конвекторы можно поставить по одному на комнату, обеспечив эффективное отопление. Служат они довольно долго и обогревают значительную территорию.

Электрические аппараты привлекательны в тех случаях, когда обязательно необходимо наличие программируемых режимов работы, тщательная регулировка термостата. Они быстро согреваются до необходимой температуры и хорошо защищены от перегрева при работе. Но кроме высокой платы за электроэнергию, есть и другие обстоятельства, которые исключают подобный выбор. Приобретать конвектор, работающий на электрическом токе, не стоит тем, кого раздражают щелчки термостата

С осторожностью следует подходить к таким моделям и всем, собирающимся купить привлекательный аппарат – дизайн иногда не слишком впечатляющий

Что касается водяных конвекторных батарей, они предпочтительны в:

• коридорах;
• оранжереях и зимних садах;
• местах, где не хватает пространства.

Но сэкономить такие устройства не дадут. Если некому и некогда будет ухаживать за ними, убирать пыль и грязь — они также окажутся непрактичны. Оптимален в любом случае окажется прибор, мощность которого составляет примерно 0,1 кВт на 1 кв. м.

Важно: если стены тонкие, сложены из материала высокой теплопроводности и не утеплены дополнительно, требуется увеличивать этот показатель на 50%. Недопустимо использование мощных электрических конвекторов (сильнее 2 кВт) в домах со старой алюминиевой проводкой

Мощность нагревателя в детскую, в отличие от гостиной и прихожей, должна быть с некоторым запасом. А вот когда прибор подбирается в офис, нужно несколько сокращать нагрев, чтобы сотрудникам и посетителям было комфортно. В кухни и комнаты для детей лучше всего приобретать настенные батареи, которые точно не будут опрокинуты и создадут минимум неудобств. В остальных комнатах допускается употребление напольных моделей, за исключением случаев, когда в доме есть домашние животные или маленькие дети. Те и другие обладают удивительной способностью попадать в неприятные истории.

Аппараты, которые оснащены воздушными прорезями сверху, лучше прогревают воздух. Но пыль на отопительном элементе будет скапливаться быстрее. При каждом запуске неизбежным станет «аромат» горелой органики. А если рядом расположены обои, мягкие декоративные панели, они будут выгорать и выцветать, может пересыхать быстро клей.

Водяные радиаторы: виды, плюсы и минусы

Основная функция радиаторных батарей — обогрев помещений. От эффективности работы приборов зависит уровень комфорта в квартире либо доме на протяжении отопительного сезона.

Выпускает огромное количество моделей, отличающихся конструкцией и применяемыми в производстве материалами.

Различия по конструкции

Радиаторы по типу конструкции делятся на:

• трубчатые;
• секционные;
• панельные.

Секционные модели производятся из алюминия, чугуна, стали. Пример — чугунные батареи, выпускаемые еще со времен СССР.

Сам радиатор составлен из секций, их количество в готовом к установке приборе принимается в зависимости от объема и предназначения помещения (производственное, жилое, офисное), требуемой интенсивности обогрева.

Трубчатые батареи отличаются от секционных качеством сборки и приятным видом. Приборы состоят из двух отсеков — нижнего и верхнего, заполненных теплоносителем. Отсеки соединяются друг с другом стальными трубками.

Несмотря на достаточно высокую прочность, трубчатые модели не переносят значительных перепадов давления. Потому их установка ограничена домами индивидуальной застройки или зданиями не выше 5 этажей.

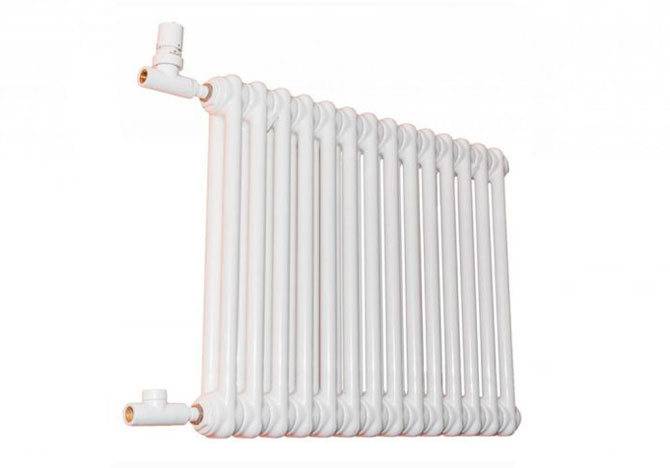

Трубчатый радиатор

Радиаторы панельные составлены из прямоугольных секций с вертикальными каналами, по которым перемещается теплоноситель. Приборы, благодаря множеству вариантов дизайна, подходят для любого интерьера.

Минус панельных батарей — создание небольшого рабочего давления. Для нормальной циркуляции теплоносителя и эффективной работы радиатора требуется установка дополнительных насосов, что увеличивает стоимость монтажа отопительной системы. По такой причине панельные модели в частном строительстве применяются редко.

Чугунные

Чугунные батареи до сих пор стоят во многих домах, построенных еще в Советском Союзе. Производятся и сейчас, но уже с современным дизайном.

Достоинства:

• пригодны для любого теплоносителя;
• не требовательны к чистоте воды;
• постоянно высокая теплоотдача независимо от срока установки;
• долговременная нагрев после отключения;
• возможность сокращения или увеличения количества секций;
• применение при температуре теплоносителя до 130°С;
• срок службы — не менее 40 лет.

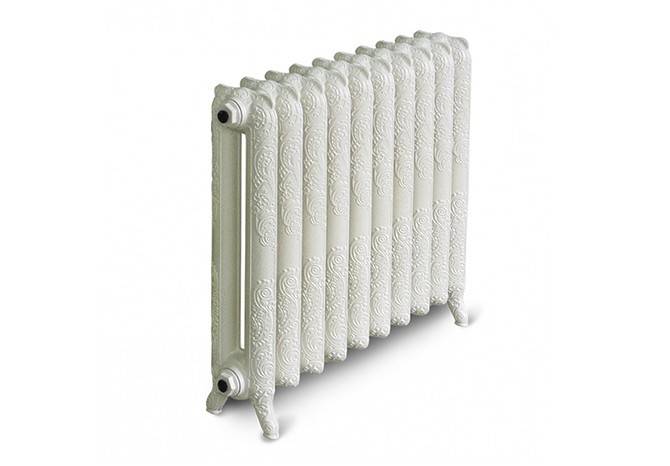

Современный чугунный радиатор

Недостатки:

• большой вес (от 5 до 7 кг одна секция);
• продолжительность нагрева;
• малая площадь теплоотдачи;
• устаревший дизайн;
• сложность удаления пыли и загрязнений с поверхностей.

Алюминиевые

Тепловая мощность составляет 130-220 Вт на каждую секцию. Выпускаются алюминиевые радиаторы в двух вариантах исполнения: обычном (рабочее давление 6 атм) и усиленном — 12 атм.

Плюсы:

• теплоотдача;
• малый вес;
• выдерживают высокое рабочее давление;
• подходят для установки в помещениях с любым дизайном;
• простота монтажа.

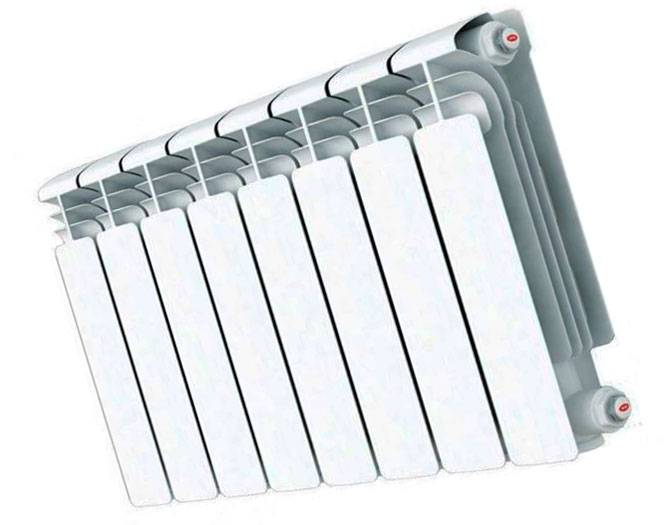

Алюминиевый радиатор

Минусы:

• требовательность к кислотности теплоносителя — Ph не более 7,5 единиц;
• установка автоматического воздухоотводчика;
• подверженность коррозии при соприкосновении с иными металлами.

Стальные пластинчатые

Устанавливаются преимущественно в индивидуальных домах. Батарея состоит из пластинчатых секций с внутренними каналами, по которым перемещается теплоноситель.

Преимущества:

• малый вес;
• высокий показатель теплоотдачи;
• быстрое нагревание;
• легкость монтажа;
• стоимость.

Стальной пластинчатый радиатор

Недостатки:

• невозможность установки в многоэтажных домах из-за ограничений по рабочему давлению;
• слабая устойчивость к коррозии;
• потребность в постоянном заполнении теплоносителем.

Стальные трубчатые

Состоят из двух коллекторов, соединенных стальными трубами посредством точечной сварки. Для прогрева помещения требуется небольшой объем теплоносителя. Могут устанавливаться и горизонтально, и вертикально.

Достоинства:

• быстрый нагрев объема помещения;
• выбор размеров и форм.

Недостатки:

• подверженность коррозии;
• стоимость.

Биметаллические

Данный тип радиатора состоит из алюминиевых панелей и установленных в них стальных труб. В качестве теплоносителя применяется вода, использование антифриза, разрушающего внутренние поверхности прибора не допускается. Нагревание воздуха осуществляется от панелей из алюминия, получающих тепло от стальных труб.

Плюсы:

• использование при рабочем давлении до 30 атм;
• отсутствие ограничений по параметру pH;
• высокая теплоотдача;
• применение для отопления больших площадей;
• современный дизайн.

Минусы:

• монтаж автоматического воздухоотводчика;
• сложность установки;
• стоимость.

Биметаллический радиатор

Расчет отопительных регистров

Работа регистра отопления

Существует несколько методик вычисления параметров регистров отопления. Они отличаются точностью вычислений и трудоемкостью. Но для организации теплоснабжения с помощью стальных или алюминиевых регистров отопления рекомендуется прибегнуть к услугам профессионалов. Альтернативный вариант – воспользоваться специальным программным обеспечением.

Однако в некоторых случаях необходимо правильно рассчитать регистр отопления самостоятельно. Для этого можно воспользоваться упрощенной схемой. Предварительно необходимо знать следующие параметры:

• Общая площадь отапливаемого помещения;
• Коэффициент теплоотдачи материала изготовления регистра;
• Диаметр труб, используемых для изготовления.

Для труб круглого сечения вычисление удельной мощности регистра отопления можно сделать по данным таблицы. Эти значения даются для 1 м.п. трубы регистра.

Диаметр, трубы, м	25	32	40	57	76	89	110
Площадь помещения, м²	0,5	0,56	0,69	0,94	1,19	1,37	1,66

Однако такой способ подбора регистра отопления имеет ряд существенных недостатков. Данные даются для помещений, где высота потолков не превышает 3 м.п., не учитывается тепловой режим работы системы и температура воздуха в комнате.

Для более точных вычислений рекомендуется воспользоваться формулой:

Q=P*D*L*K*Δt

Где Q – удельная тепловая мощность, Вт, P – число π – 3,14, D – диаметр трубы, м., L – длина одной секции, м, К – коэффициент теплопроводности. Для металла этот показатель равен 11,63 Вт/м²*С, Δt – разница температур между теплоносителем и воздухом в помещении.

Зная эти параметры, можно самостоятельно рассчитать мощность регистра отопления. Предположим, что длина одной секции равна 2 м., а диаметр трубы – 76 мм. Δt составляет 60°С (80-20). В таком случае мощность одной секции регистра отопления из стальной гладкой трубы будет равна:

Q=3,14*0,076*2*11,63*60=333 Вт

Для расчета каждой последующей секции прибора полученный результат нужно умножать на понижающий коэффициент 0,9.

Обзор производителей

Конвекторная батарея, цена которой зависит от многих факторов, может стоить в диапазоне от 2 до 20 тыс. руб. Самые простые разновидности электробатарей обладают минимальным набором функций. Их стоимость составляет от 2 тыс. руб. Но среди всего многообразия представленных моделей эксперты советуют выбирать электроконвекторы с ТЕНом или моноблоком. Хорошо зарекомендовали себя устройства торговых марок Electrolux, Polaris, Ensto.

Газовый конвектор обойдется дороже. Его стоимость составляет от 13 тыс. руб. Самыми известными производителями представленного типа техники являются Karma, ATON, Gorenje. Отзывы об этих производителях больше положительные.

Также следует отметить, что стоимость конвектора зависит от принципа его установки. Напольные и настенные модели обойдутся значительно дешевле, чем встраиваемое оборудование.

Масляные радиаторы

Масляные радиаторы работают по схожему принципу, но температура их корпусов значительно выше.

Давайте сразу посмотрим, чем отличается конвектор от радиатора. Конвекторы греют преимущественно за счет нагрева горячего воздуха. Что касается радиаторов, то здесь присутствует и тепловое излучение. Если встать рядом с радиатором, мы уловим исходящее от него тепло и одновременно почувствуем, как над прибором поднимается горячий воздух. То есть, главное отличие конвектора от радиатора заключается вовсе не в принципе действия, а в конструкции и некоторых других параметрах.

Масляные радиаторы – это отопительные приборы, которые не только излучают тепло, распространяющееся во все стороны, но и дают нагретый воздух, поднимающийся вверх. Благодаря этому достигается сравнительно быстрый прогрев помещений. Такие радиаторы редко используются в системах постоянного отопления, чаще всего они работают как вспомогательное оборудование – в этом плане они греют чуть лучше, чем конвекторные приборы.

Главное отличие масляного радиатора от конвектора – большая рабочая площадь. Фактически, это вся наружная поверхность. Она разогревается за счет циркулирующего по небольшому контуру нагретого минерального масла. Данные приборы устанавливаются в произвольных точках помещений – под рабочими столами, вблизи рабочих мест, рядом с диваном, вдоль глухих стен. Отдельные модели выполняются в исключительно настенном форм-факторе.

Достоинства масляных радиаторов:

• Масляные приборы лучше тем, что обеспечивают быстрый прогрев за счет своей большой площади;
• Встроенные системы терморегуляции;
• Мобильность – их легко перемещать с места на место;
• Легкость в уборке;
• Доступная стоимость.

Но есть и недостатки:

Не оставляйте детей одних с масляными радиаторами, они могут обжечься.

• Высокая температура корпусов – лучше не использовать эти приборы там, где играются дети, иначе они могут обжечься;
• Всегда есть риск протечки – горячее минеральное масло, вытекшее из радиатора, может стать причиной ожога;
• Модели для постоянного обогрева стоят очень и очень дорого.

Масляные радиаторы лучше всего выбирать как вспомогательное оборудование.

Виды оребрённых труб

Трубные элементы отопления ребристого исполнения изготавливаются из следующих металлов:

• чугун (с добавками магния и церия);
• сталь;
• нержавеющая сталь;
• медь;
• латунь;
• алюминий.

По структуре конструкции оребрённые трубы подразделяются на:

• монометаллические – цельные изделия, получаемые путём отливки или вытачивания из заготовки;
• биметаллические – изделия, собранные из трубы и рёбер.

К монометаллическим изделиям относятся чугунные оребрённые трубы, которые изготавливаются методом отливки и должны отвечать требованиям ГОСТ 1816-76, а также медные и алюминиевые изделия, на которых рёбра формируют выдавливанием/прокаткой на станке.

Биметаллическое изделие представляет собой внутреннюю несущую трубу, выполненную из нержавейки или латуни, на которой расположены продольные или поперечные медные или алюминиевые рёбра.

Оребрение биметаллических труб производится следующими методами:

• накатка – на несущую трубу надевается алюминиевая или медная муфта, на которой методом накатывания выдавливаются рёбра;
• спирально-винтовая навивка – в наружную поверхность несущей трубы вдавливается при спиральной навивке металлическая лента;
• спирально-винтовая ТВЧ – крепление ленты к несущей трубе путём сваривания контактных поверхностей после их разогрева током высокой частоты;
• продольное (осевое) оребрение – соединение ленты с несущей трубой одним из видов сварки.

При изготовлении биметаллических трубных регистров для теплообменников компоновка материалов может быть следующей (несущая труба + рёбра):

• сталь + алюминий;
• алюминий + алюминий;
• латунь + алюминий

Технические характеристики чугунных труб ребристой конструкции

Чугун – металл прочный и долговечный, с высокой теплопроводностью, поэтому в системах отопления наиболее распространены чугунные оребрённые трубы, которые характеризуются следующими параметрами:

• внутренний диаметр – от 32 до 70,0 мм;
• наружный диаметр (с рёбрами) – 175,0 мм;
• рабочая температура эксплуатации – до 90 град. (краткосрочное воздействие до 150 град.),
• рабочее давление теплоносителя в системе – 1,0 МПа;
• длина отдельных элементов – от 0,5 до 6,0 м.

Форма исполнения рёбер может быть круглой или прямоугольной. Прямоугольный формат ребристых труб отопления более эффективен из-за большей площади поверхности теплоотдачи.
