Среди разных методик строительства каркасную технологию считают самой доступной и наименее затратной. В качестве строительных материалов для сборных домов применяют деревянный брус и доски, которые гораздо дешевле кирпича, газоблоков и бетонных плит. А благодаря небольшому весу многослойных стен можно вести строительство каркасных домов на недорогих и простых в установке фундаментах.

Монтаж каркасно-щитовых зданий выполняется быстро, не зависит от сезона. Готовый дом получается прочным, теплым и комфортным. Но необходимо четко соблюдать технологию на всех этапах строительства.

Финская технология

Данная методика каркасного строительства выглядит приблизительно так:

• в качестве основы используется ленточный либо плитный фундамент;
• внешние стены и несущие перегородки (при их наличии) устанавливаются на ребра;
• монтируются кровельные фермы;
• проводится внешняя обшивка каркаса и монтаж кровли.

В итоге создаётся подобие ангара на фундаменте без каких-либо дополнительных перегородок внутри. После этого выполняются все внутренние работы. Специалисты заканчивают работы с фундаментной плитой, монтируют теплый пол, устанавливают перегородки, укладывают утепляющие материалы и проводят отделочные работы.

Финская технология предполагает использование домокомплектов заводской сборки, уровень готовности которых может быть разным. Может также монтироваться каркас из отдельных составляющих, которые уже подготовлены и пронумерованы. Необходимо лишь собрать их на месте в соответствии с проектом.

Необходимый инструментарий

Использование специализированной техники значительно сократит временные затраты Набор инструмента и приспособления играют серьезную роль в ходе выполнения любой строительной операции. Перед выполнением всех работ следует подготовить следующие инструмент и расходные материалы:

• совковая и штыковая лопаты;
• магнитный и гидравлический уровни (первый необходим для выставления на сваю в процессе ввинчивания, а второй для контроля над вертикалями);
• строительная рулетка;
• вехи или прутья арматуры;
• молоток;
• кувалда;
• ручной бур и воротный механизм;
• веревка или проволока;
• болгарка.

Важно учитывать, что использование электрического инструмента существенно упрощает и ускоряет процедуру строительства. Однако в случае отсутствия названного инструмента можно заменить его ручными приспособлениями, аналогичными по функционалу

Устраиваем черновой пол

После прокладываются лаги, в качестве которых используют доски или брусья размером 5х10см, 5х15см или иных в зависимости особенностей эксплуатации помещения и предполагаемых нагрузок на пол. Лаги можно фиксировать дюбелями, гвоздями, саморезами, уголками и иными крепёжными деталями.

Далее их укладывают на обвязку. К ним крепят деревянные рейки длиной и шириной от трёх сантиметров с помощью любого подходящего крепежа. Основная роль данных брусков будет заключаться в опоре концов досок устанавливаемого пола.

Чтоб далее укладка настила была более удобной, рекомендуется соединить лаги с поперечными перемычками из подобного бруса. Шаг перемычки зависит от габаритов применяемых частей настила, но в большинстве случаев он составляет 125см. После стягиваются доски нижней обвязки с помощью гвоздей в шахматном порядке и шагом до 80см.

Внимание! Традиционно сначала возводится черновой пол, а после – стены, и данный порядок рекомендуется менять только в крайних случаях.

Поверх опорных реек шириной и длиной по 3см выкладывают влагоустойчивые OSB плиты или фанеру. Листовая фанера крепится не к рейкам, а к лагам. При монтаже OSB сложностей у застройщика обычно не возникает.

Устройство чернового фанерного пола
Требования	Расшифровка
Схема размещения	Следует располагать в шахматном порядке (со смещением к предыдущему приблизительно на половину листа)
Толщина листов	При их выборе следует ориентироваться на шаг монтажа лаг. В данном случае застройщик сможет данный этап ещё до монтажа опор. Если расстояние между лагами составляет не более 45см, применяются фанеры толщиной от 16 до 18 мм. Если шаг составляет от 50 до 62см – приобретают и устанавливают листы толщиной 18-21мм
Крепление настила	Для фанерного крепления используется комплексный метод с применением ершенных гвоздей или саморезов, обеспечивающих основную листовую фиксацию, а также клея, исключающего возникновение скрипа. Листы устанавливаются диагонально по периметру с креплениями в 15-сантиметровый шаг между каждым. По центру крепить рекомендуется с 30-сантиметровым шагом.
Зазоры между листами	Зазоры между листами должны составлять 2-3мм. Для контроля данного промежутка можно использовать гвозди с таким же диаметром, а после выполнения настила их можно будет убрать.

Между лагами рекомендуется простелить гидроизоляционную плёнку, крепящуюся строительным степлером.

К остальным этапам обустройства чернового пола относятся:

• распределение в ячейках каркаса минеральной ваты или иного теплоизоляционного материла;
• покрытие этого теплоизоляционного слоя пароизоляционной плёнкой с 10-15-сантиметровым нахлёстом и проклейка стыков;
• распределение поперёк лаг досок толщиной не менее 3см с шагом в 40-60см. их крепление на саморезы (полученная обрешётка создаст нужный вентиляционный зазор);
• поверх обрешётки разместить шпунтованную доску толщиной не менее 30мм или стандартную от 40мм;
• выполнить финишное напольное покрытие.

Возведение каркаса дома

Схема дома

Соединение вертикальных и горизонтальных опорных брусов в конструкции дома проводится не только с использованием фурнитуры. При соединении на концах опорных лаг выпиливаются специальные пазы, равные половине толщины бруса. Соединение этих пазов проводится с помощью деревянных штырей, которые называются нагелями. В пазах высверливается отверстие, имеющее меньший диаметр, чем диаметр нагеля, чтобы соединение опорных элементов происходило внатяг.

Схема устройства стен каркасного дома

Основание каркаса должно быть выполнено из 2 уровней: брусы по периметру фундамента укладываются друг на друга. Верхний брус используется для крепления вертикальных стоек каркаса. В нем выпиливается столько пазов, сколько предусмотрено стоек в конструкции дома.

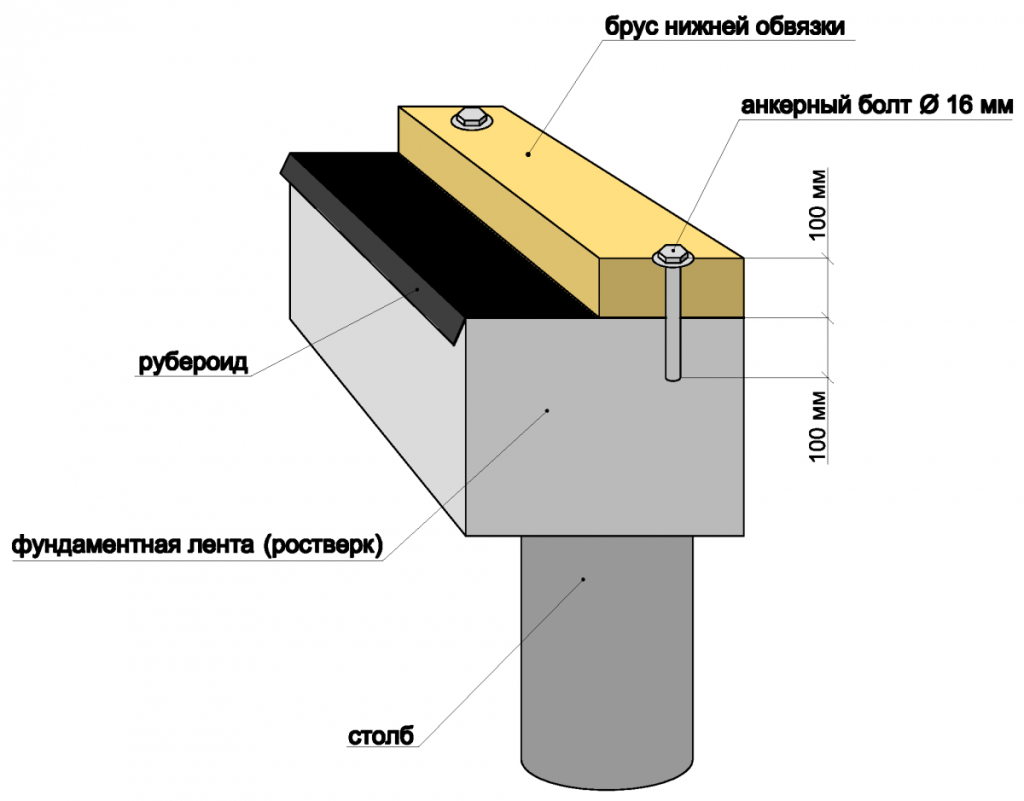

Схема крепежа бруса нижней обвязки

Крепление бруса нижней обвязки

Крепление бруса нижней обвязки

Крепление бруса нижней обвязки

Нижняя обвязка

Нижняя обвязка

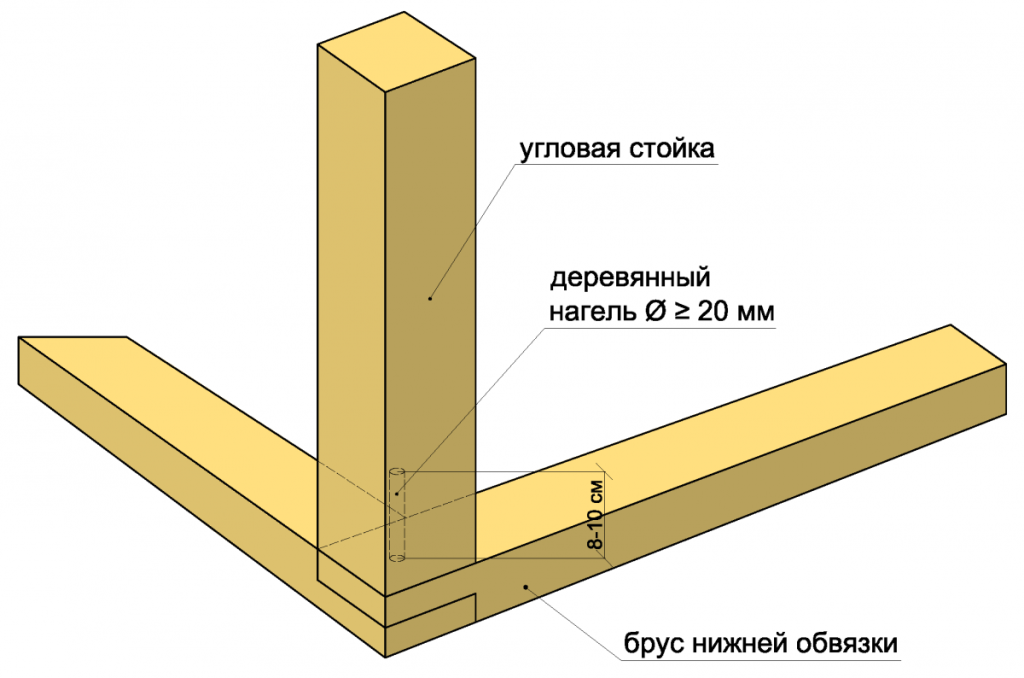

Стойки устанавливаются в пазы, скрепляются нагелями и дополнительно подпираются специальными досками, называемыми укосинами. Укосины предотвратят перекос конструкции каркаса. После того как все стойки установлены, проводится обвязка верхних лаг. В брусах, укладываемых на стойки, должны быть также пропилены пазы, в которые вставляются вертикальные стойки. Прежде чем окончательно закрепить стойки в обвязке из верхних лаг, желательно убедится в том, что каркас построен без перекосов и дефектов.

Врезка укосин

Вертикальные стойки закрепляются в верхней обвязке из брусов с помощью длинных гвоздей (соток). Укосины после возведения каркаса из брусов убираются.

Верхняя обвязка

Затем требуется прикрепить горизонтальные перемычки из брусов между вертикальными стойками. Их соединение также проводится с помощью выпиленных пазов и длинных гвоздей. Каркас таким образом дополнительно укрепляется.

Каркас дома

Обшивку вертикальных стоек можно выполнить фанерой или доской. Материал требуется прикреплять к вертикальным и горизонтальным стойкам сплошным щитом, без зазоров. Свободными должны оставаться проемы для окон и дверей. Их формируют в процессе обшивки здания.

Виды фундамента для каркасно-щитового дома

Так как конструкция здания получается легкая, заливать большой фундамент не нужно. Для дома можно использовать три вида опор.

1. Сваи винтовые.
2. Столбы.
3. Ленточный фундамент, не сильно заглубленный в грунт.

Сваи винтовые

Этапы монтажа винтовых свай

Винтовая опора для дома — это один из самых простых видов фундамента. Сделать винтовые столбы своими руками довольно сложно, поэтому строительные элементы приобретаются в специализированных магазинах. Выглядят готовые сваи как металлические полые трубы разного диаметра и длины с заостренным винтом на конце. Устанавливать сваи можно с помощью специальной техники или собственными силами. Количество свай зависит от размеров и площади дома.

Особенности конструкции винтовых свай фундамента

Сваи можно загонять в любой грунт, при этом сезонность не отражается на технологии работы. Вкрученную под углом сваю нельзя доставать. Лучше оставить ее в земле. Перекрученная свая не будет выполнять своих функций и после возведения фундамента может перекоситься в сторону.

Закручивание сваи

Столбчатый фундамент

Столбчатый фундамент

Для создания столбчатого фундамента приобретаются асбоцементные столбы, которые на метр вкапываются в землю. В середину столбиков заливается цемент, что укрепляет их конструкцию. Чем больше столбиков, тем устойчивее получается фундамент дома.

Как залить столбчатый фундамент

Ленточный фундамент

Ленточный фундамент — порядок возведения

Создание этой опоры требует наличия цемента и изготовления опалубки для заливки конструкции. Так как дом легкий, то фундамент можно заливать неглубоко.

Каркасная постройка на сваях

Если не учитывать габаритные размеры и параметры нагрузки, остается лишь один тип классификации винтовых опор, а именно по типу наконечника.

• Со сварным наконечником.
• С цельным литым наконечником.

Первый вид – это экономичное решение. Наконечник присоединяется к основному стержню сварным швом. Недостаток данных решений в том, что они имеют в своей конструкции лишь одну буровую лопасть, а значит они менее устойчивы, чем цельнометаллические опоры.

На заметку

Сваи с литым наконечником более прочные и в меньшей степени подвергаются образованию ржавчины. Цельнолитые сваи выпускаются из марок СТ-25 и СТ-35 – высококачественных углеродистых сталей.

Базовая глубина залегания опор в почву – 1,5-1,8 метра. При таких значениях минимальный вес, который должна выдерживать одна свая – 1 тонна

Перед тем, как строить каркасный дом на сваях своими руками, необходимо в расчетах учесть количество свай, при этом нужно брать во внимание не только габаритные размеры, но и примерный вес будущего сооружения

Каркасные дома на сваях бывают разной конструкции на фото. Обязательно надо учесть специфичные факторы вроде предполагаемой снеговой нагрузки на крышу, характеристик почвы в точках ввинчивания свай.

Каркасник с панорамными окнами.

Расстояние между опорами

При строительстве важно соблюдать расстояние между сваями для каркасного дома, обозначенное в проекте. Равномерное распределение опор по периметру будет технологическим решением, так как различные части дома несут разную нагрузку на фундамент. Например: часть дома, в которой располагается печь значительно тяжелее, нежели пространство с кладовой или хозяйственными помещениями

Например: часть дома, в которой располагается печь значительно тяжелее, нежели пространство с кладовой или хозяйственными помещениями.

Постройка с эркером.

Практика возведения позволила подсчитать усредненное количество свай для каркасных домов различной площади:

• для домов 6х6 метров – 9 свай;
• для домой 8х8 метров – от 12 до 16 свай;
• для домов 10х10 метров – минимум 23-25 свай.

Обвязка опор

После погружения свай в землю необходимо соединить их верхние площадки между собой – провести так называемую обвязку. Обвязка позволит сформировать ростверк фундамента и в последствии смонтировать пирог пола каркасного дома на сваях. Обвязку можно провести с помощью металлических балок, деревянного бруса, двутавра – синтетического перфорированного материала.

Обвязка брусом на свайно-винтовом фундаменте.

Каркасный дом на сваях, видео демонстрирует основные моменты, которые надо учитывать при выполнении обвязки свай с помощью бруса.

Основным способом является обвязки свай с помощью бруса. Обвязочный брус пропитывают специальным составом, который увеличивает срок служба бруса в несколько раз. Брус укладывается на оголовки свай строго по центру. Стыковка обвязочного бруса в углах фундамента производится в лапу и дополнительно скрепляется с помощью скоб.

На заметку

Во втором варианте обвязка свай каркасного дома осуществляется с помощью отрезков профилированной трубы. Причем труба укладывается не на верх свай, а прикрепляется к самому стержню, тем самым выполняя роль распорки. Элементы обвязки крепятся к сваям с помощью анкерных болтов или жестких металлических штырей.

Возможные примеры

На специализированных сайтах в интернете можно найти множество фото каркасного дома, возведенного своими руками. Это большое подспорье, ведь можно найти подходящий для себя вариант, который будет соответствовать Вашим индивидуальным требованиям.

Как правило, на этих сайтах есть расчет количества затраченных материалов и их стоимость. А также, пошаговая инструкция последовательных действий для сооружения данной постройки.

Таким образом, даже неквалифицированному человеку в этой сфере довольно легко подобрать дом, соответствующий необходимым личным требованиям и бюджету. Остается только воспроизвести интересующий вариант и добавить собственной уникальности.

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

Иллюстрация	Описание действия
	Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
	После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
	Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
	Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
	По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
	Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
	А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Watch this video on YouTube

Этапы возведения стен здания

Рисунок 7. Схема пирога стены После окончания монтажа коробки здания собирают «пирог» стен. Вначале между деревянными балками каркаса плотно укладывают теплоизоляцию. Она повышает энергосберегающие свойства здания, препятствует проникновению в помещения посторонних шумов. Здесь используются следующие материалы:

• волокнистая минеральная вата – каменная (базальтовая), шлаковая, стекловата;
• жесткие утеплители в плитах – пенопласт, пенополистирол;
• эковата – жидкий целлюлозный материал, его распыляют с помощью компрессорного оборудования;
• насыпной утеплитель (керамзит) – обычно используется для теплоизоляции пола, перекрытий.

Чаще всего для утепления каркасных строений выбирают минвату в рулонах. Это доступный, экологичный и простой в монтаже материал с низким коэффициентом теплопроводности.

Волокнистый утеплитель укладывают между стойками каркаса в два слоя. Общая толщина изоляции зависит от климатических особенностей региона. Для Санкт-Петербурга и Ленинградской области обычно делают изоляцию толщиной 150-200 мм. Такого же размера предусматривают размер бруса для стоек каркаса.

После утепления выполняют защиту здания от ветра и влаги. Снаружи стены закрывают непродаваемым слоем пленочного материала для ветрогидроизоляции. Это нужно, чтобы исключить продувание стен и защитить утеплитель и балки каркаса от атмосферного воздействия. Изнутри укладывают парозащиту – мембрану или слой полиэтилена. Она нужна, чтобы не допустить попадание в «пирог» конденсата из помещения.

С обеих сторон стены обшивают жесткими защитными панелями OSB-3. Они придают конструкции жесткость и прочность, служат основой для наружной облицовки фасада и внутренней отделки помещений. С внешней стороны эти листы крепят под ветрозащитой, а изнутри – поверх пароизоляции.

Для отделки фасадов наружных стен здания подходят разные материалы: сайдинг, деревянная вагонка, блок-хаус, фиброцементные панели. Облицовочные материалы крепят на некотором расстоянии от основного «пирога» на специальную обрешетку. Дополнительный вентилируемый слой способствует отводу конденсата и улучшает теплоизоляцию дома.

Преимущества и недостатки

Безусловно, строительство легковозводимых строений, таких как каркасные и каркасно-щитовые дома (КЩД), имеет свои неоспоримые плюсы и минусы. Рассмотрим далее все возможные премущества и недостатки КШД.

То, чего, прежде всего, добиваются строители при возведении любого здания это:

• Прочность.
• Долговечность.
• Надёжность.

Без этих «трех китов» ни одно строение будь оно: бетонное, кирпичное или каркасное не обойдётся. Каркасно-щитовые дома, дачи, бани и т.п. в этом не уступают ни кирпичным, ни железобетонным строениям. Читайте все про возведение каркасно-щитовой бани в нашей новой статье.

Преимущества каркасных домов:

• Быстро строятся. Время постройки комфортабельного жилого дома значительно меньше, чем требуется на возведение кирпичного или бетонного здания. Весь процесс строительства КЩД занимает всего 2~3 месяца.
• Очень немаловажный фактор — небольшие затраты на стройматериалы, например, расходы на фундамент. КЩД монтируются на лёгких, а значит, недорогих фундаментах: ленточных, буронабивных, винтовых свайных, плитах и т. п.
• Большинство строительных и отделочных работ можно производить вне зависимости от времени года: и зимой, и летом, так как они не требуют «мокрых процессов» — приготовления цементного раствора или выполнения штукатурных работ.
• Экологическая чистота КЩД. Стены дома «дышат», как у классических деревянных строений, поскольку их обычно обшивают паропроницаемыми материалами: цементно-стружечной, стружечно-ориентированной, древесно-волокнистой плитами и другими.
• Низкая тепловая масса, высокая теплоизоляция КШД. За счет этих качеств дом быстро прогревается и долго держит тепло.
• Богатый выбор разнообразных архитектурных и дизайнерских решений благодаря высокой технологичности и низкому весу конструкций.
• Достаточно высокая пожаробезопасность конструкций, при условии использования в них огнеупорных материалов.

К недостаткам каркасных строений специалистами относятся:

• Не очень надёжная звукоизоляция.
• Дешёвые низкокачественные материалы, используемые для обшивки, могут выделять вредные для здоровья вещества.

Выбор некачественных стройматериалов

Ваш загородный дом – опора и защита от многих внешних факторов. В нем хочется чувствовать себя надежно, безопасно и комфортно. Поэтому экономить на строительных материалах необходимо разумно.

Многие, выбирая дорогой кирпич, стремятся сэкономить на цементе или, приобретая качественный утеплитель, пытаются найти клей для него подешевле. Это в корне неверно.

Здесь опять на помощь может прийти грамотный специалист, который рассчитает смету, где будут прописаны все предстоящие расходы, включая даже такие мелкие детали: как гвозди и саморезы, и укажет последовательность покупки.
