Установка замка в межкомнатную дверь своими руками

Как врезать замок в дверь своими руками

Замки бывают трёх типов:

  • навесные
  • накладные
  • врезные

Первый тип не рекомендован для использования на межкомнатных или входных дверях – область его применения ограничивается подсобными помещениями.

Накладной замок на полотне деревянной двери выглядит не эстетично.

Лучше врезного типа запирающего устройства как для межкомнатной, так и для входной двери, не найти. Установка такого замка потребует некоторых знаний и сноровки, но, при желании, это может сделать каждый. При покупке следует учесть направление открывания двери и, соответственно, подобрать «правый или «левый» замок. Также бывают универсальные модели, приспособленные для любых случаев.

Для межкомнатной двери лучше выбрать замок без замочной скважины с магнитной или фалевой защелкой, когда поворот ручки активизирует механизм.

Для раздвижных типов дверей, в продаже есть модели замков со специальным крючком, фиксирующим створки в закрытом состоянии.

Для входных дверей выбирают замки с ригелями, это наиболее надежный тип от взлома.

Инструменты

Первым шагом в подготовке к проведению работ становится подбор инструментов, которые будут нужны для установки врезного замка. Вам понадобятся:

  • карандаш или ручка для разметки
  • электродрель
  • перовое сверло, ширина которого соответствует толщине замка
  • набор сверл по дереву от 2 до 7 мм
  • узкая и широкая стамеска
  • отвертка
  • шуруповерт
  • молоток или зубило
  • рулетка, угольник или линейка

Изготовление паза под замок

  1. Определяете местоположение замка на двери. Как правило, замок врезается на 1 метр от пола – плюс/минус 10 см в зависимости от роста тех, кто в основном будет им пользоваться.
  2. Прикладываете замок к полотну двери той стороной, которую вы будете врезать, и обведите его ручкой или карандашом.
  3. Просверливаете отверстие, равное ширине замка, с помощью перового сверла.

    Сделать это можно двумя способами:

  • не просверливать отверстие сразу на всю глубину, а продвигаться постепенно на 1-2 см до необходимой отметки в полотне двери
  • просверлить на всю глубину сразу, предварительно на сверле сделав отметки, равные ширине врезаемого замка. Для этого можно использовать изоленту или кусок проволоки.

Следует учесть, что высверливать необходимо на 1-3 мм больше, чем размер корпуса замка, так как он должен входить в высверленный паз без препятствий, и лицевая планка размещаться в нём полностью.

Дрель во время высверливания необходимо держать ровно, перпендикулярно полотну, чтобы не было смещения высверливаемого паза.

  1. Паз обрабатываете при помощи стамески и молотка. Его стенки должны быть максимально ровными, чтобы замок располагался внутри полотна двери аккуратно.
  2. Делаете наносим разметку для передней планки замка, если убедились, что он беспрепятственно входит в паз. Для этого вставляете в него замок и карандашом обводите контур планки. По разметке выбиваете стамеской выемку.

Установка замка и ручки

Паз готов? Переходите к установке запирающего устройства.

Делаете разметку для личинки и дверной ручки

Этому надо уделить пристальное внимание и проявить аккуратность, иначе можно всё испортить. Прикладываете замок напротив паза и, при помощи измерительных приборов (линейки, угольника), точно размечаете будущее расположение замочной скважины и дверной ручки.
При помощи подходящих сверел сделайте необходимые отверстия под ручку и личинку.
Вставьте замок в отверстие и, если всё сошлось, прикрутите его к полотну двери шурупами, которые должны идти в комплекте с замком

Если не сошлось, то продолжаете выравнивать паз при помощи стамески и напильника, не забывая при этом постоянно перепроверять, как входит в него замок.

Сборка замка и регулировка

Теперь нужно наладить работу замка и просверлить отверстия для ригелей и защелки.

  1. Вставьте личинку в замок, закрепите его идущим в комплекте болтом. Проверьте, как он работает. Если всё нормально – закрепляйте ручку и лицевую накладку.
  2. Ригели и защелку смажьте красящим веществом, закройте дверь и поверните ключ, чтобы на косяке остались явные отметины.
  3. Вырежьте древесину на необходимую глубину ригелей и защелки. Для подравнивания краёв под точные размеры воспользуйтесь стамеской.
  4. Подготовьте выемку для ответной планки (во время этих работ также пользуйтесь измерительными приспособлениями), чтобы она встала на один уровень с поверхностью коробки. Прикрутите её при помощи идущих в комплекте с замком шурупов.

Всё готово – вам удалось установить врезной замок в деревянную дверь. Поработайте ручкой и ключом, удостоверьтесь, что всё ровно расположено и пользоваться замком удобно. С помощью стамески скорректируйте расположение частей замка, если где-то ошиблись.

Инструменты необходимые для врезки

Хорошо если будет еще несколько дополнительных инструментов, которые могут понадобиться в ходе работы. Это могут быть напильники, набор сверл, метчик, чтобы нарезать резьбу.

Для сборки дверного фиксатора (замка) потребуется подготовить все необходимые материалы и компоненты. К ним относятся:

  • Две ручки. Можно отдать предпочтение любой форме (круглые, г-образные и другие типы).
  • Крепежные элементы (винты для соединения цилиндровых механизмов).
  • Цилиндровые механизм, дополненный пружинкой.
  • Ригели.
  • Две розетки для скрытия цилиндрового устройства.
  • Измерительный прибор (например, рулетка).
  • Ручка, фломастер или карандаш для нанесения отметок.
  • Дрель.
  • Канцелярский нож.
  • Малярный скотч.
  • Стамеска (размер на 0,1 и 0,2 сантиметра).
  • Сверла (перьевое на 2,3 сантиметра, обычное на 0,2 см).
  • Коронка (габариты зависят от показателя толщины дверного полотна). Чаще всего используются 5 или 5,4 сантиметра.
  • Молоток.

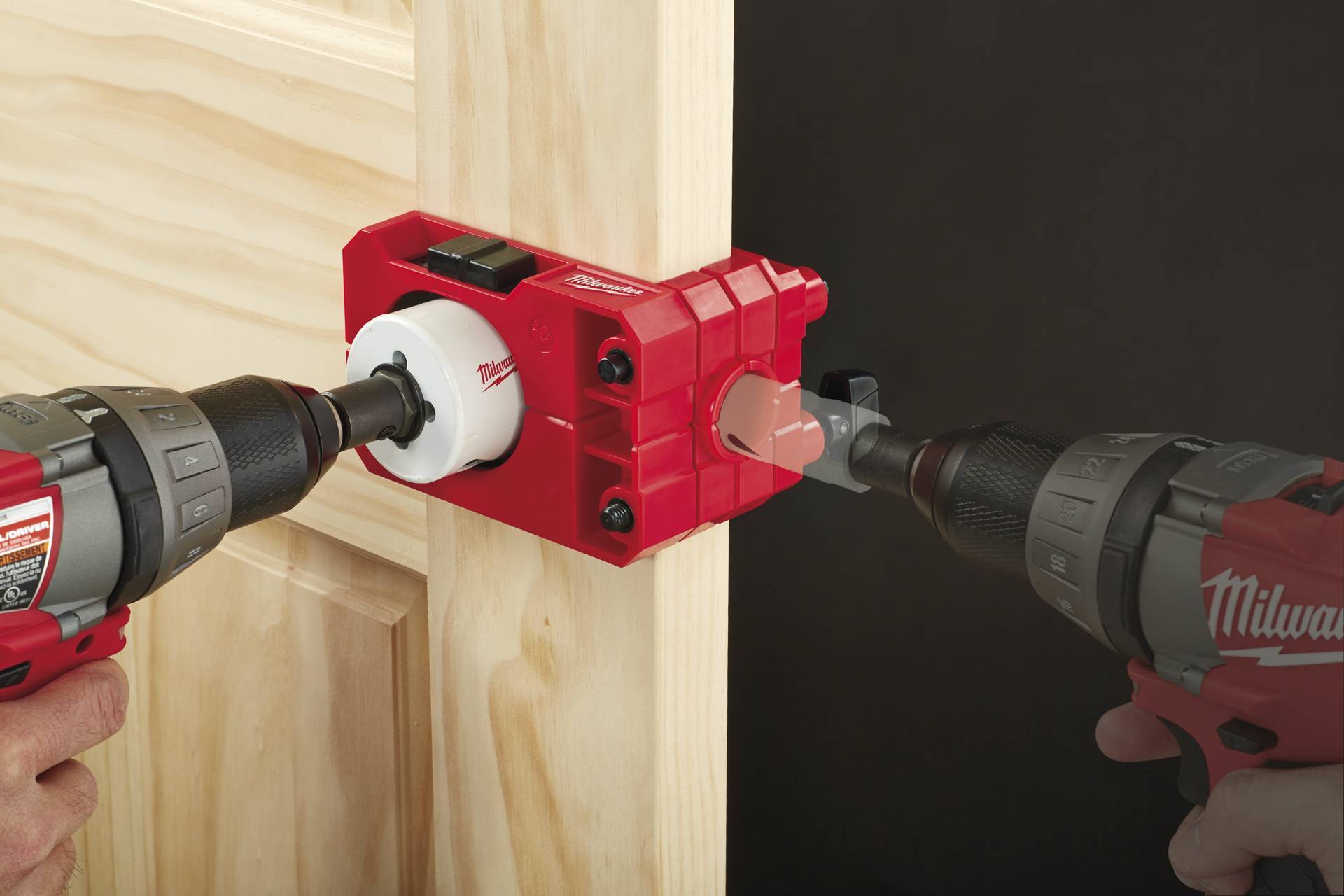

Для удобства и можно воспользоваться специальным инструментом для врезки замка.

Это список инструментов обязательный для качественного выполнения врезки дверного замка. При отсутствии определенных компонентов, потребуется их приобрести или взять в аренду на некоторое время.

Чтобы было удобно работать и не было необходимости постоянно отвлекаться на то чтобы придержать дверь, то лучше закрепить дверное полотно.

Выбираем материал

Здесь у меня нет однозначного ответа, так как выбор зависит от ваших предпочтений и бюджета. Приведу примеры самых распространенных материалов, используемых для дверных коробок.

Двери из МДФ

МДФ — это древесно-волокнистая плита. Двери дешевые, но при этом неплохо смотрятся. К достоинствам можно отнести легкость и экологичность. Минусы — это пониженная ударопрочность, плохая шумоизоляция и непродолжительный срок службы.

Клееный массив

Клееная доска или «евробрус».

Данные двери состоят не из цельного дерева, а из склееных под высоким давлением частей. Стыков на них практически не видно. Двери довольно прочные и стоят немного дороже МДФ. Цена и качество приемлимые.

Цельные деревянные двери

Двери на порядок дороже клееных. Прочные и долговечные. Недостатком является неправильная обработка производителем, вследствие чего дерево чрезмерно напитывается влагой.

Двери из ДСП и ДВП

Древесно-волокнистые или древесно-спресованные плиты. Эти двери очень дешевы, так как изготавливаются из остатков материала. Достоинство этих дверей — хорошая механическая прочность, и довольно неплохая звуко- и шумоизоляция. Недостатком являются низкая влагоустойчивость, а также наличие в клее летучего вещества, пагубно влияющего на здоровье. Еще один аспект — это сложность монтажа, так как саморезы в таких дверях плохо держатся.

Помимо описанных еще существуют пластиковые, стеклянные, алюминиевые, шпонированные. Двери с сотовым наполнителем, ламинированные и др.

Выбор материала зависит от вас, но он должен быть целесообразным и практичным.

Установка замка для разных типов дверей

Если вы не уверены в своих силах, ведь установка замка в межкомнатную дверь — новое для вас занятие, то посмотрите видео, где показано, как правильно сделать монтаж. Как правило, замок располагается посередине дверного полотна. Поэтому отметьте расположение ручки на высоте в 1 м. Далее дрелью, используя перьевое сверло, в торце полотна сделайте отверстие, куда непосредственно будет врезаться замок. Будьте внимательны при выборе сверла: необходимо, чтобы его диаметр соответствовал толщине дверного замка, а его глубина — длине запорного механизма.

В торце двери необходимо отметить параметры опорной системы и по контуру, который вы получили, зачистить стамеской ровный профиль. Затем, используя то же перьевое сверло, делайте отверстие для дверной ручки. Это необходимо выполнить аккуратно, чтобы не повредить полотно. Остановите сверление сразу, когда сверло покажется с противоположной стороны двери. С обратной — продолжайте сверлить другое отверстие, центром которого будет уже полученное.

Конечно, вы можете сразу просверлить сквозное отверстие, многие так и делают. Вот только в этом случае есть большая вероятность повредить полотно двери, и тогда эстетический вид будет испорчен навсегда. Итак, место для крепления дверного замка готово. Ставьте его сюда и отметьте места, где необходимо закрепить саморезы, которые будут держать замок. По сделанным отметкам просверлите небольшие отверстия и вставьте туда саморезы.

С двух сторон нужно установить декоративные накладки и закрепить их саморезами. Затем фиксируйте стержень, соединяющий дверные ручки. Такие стержни обычно бывают шестигранными или же квадратными. При закрытой двери закрепите на косяке положение язычка. Замерьте длину язычка и повторите замер на дверной косяк. К уже подготовленным размерам примерьте принимающую накладку и повторите ее контур карандашом.

Согласно полученному абрису делайте отверстия, а заканчивайте проделывать углубление для накладки уже стамеской. В заключение работы ставьте на полученное углубление накладку. Закрепляйте ее саморезами. Врезка замка закончена. После этого необходимо убедиться, что дверь закрывается и открывается без помех. А если возникнет такая необходимость, нужно отрегулировать длину язычка или высоту накладки. Если вы имеете дело с деревянной дверью, врезать замок можно где угодно. А вот полотна, сделанные из менее традиционного материала, требуют немного иной техники и более тщательной подготовки.

Если вы приобрели межкомнатную дверь из МДФ, то при установке замка своими руками могут возникнуть некоторые трудности. В таком дверном полотне брус расположен на высоте строго 1 м от пола, все остальные детали — полые. И попытка установить замок на другой высоте может закончиться очень плачевно, ведь дверь может быть полностью испорчена. Вот почему, несмотря на наличие многочисленных видео на эту тему, лучше попросить профессионала врезать замок в дверь из МДФ. У него есть все необходимые инструменты, да и навык работы с такими материалами намного выше.

Если вы купили металлические двери и возникла необходимость вставить новый замок или заменить старый, помните: врезанием замков в двери из металла занимаются только специализированные сервисные центры. Самостоятельная установка замка просто бессмысленна: в процессе может безвозвратно испортиться запорный механизм, и тогда вам останется только выбросить его и купить новый.

Процесс изготовления паза под замок

Прежде чем врезать замок в дверь необходимо произвести замеры и разметку для вырезания паза. В инструкции к купленному замку указывается различное расстояние, на котором должна располагаться ручка от замка. Это расстояние лежит в границах от 95 до 100 см, но многие мастера соотносят это расстояние с ростом людей, проживающих в квартире или доме. Чем выше человек, тем выше должен находиться замок.
Изготовления паза под замок:

  1. Допустим, высота будет 95 см. отмерять следует от пола вверх.

  2. Далее, требуется взять замок и приложить в месте, где поставлена отметка, стороной, которая будет крепиться к двери. Механизм замка требуется обвести карандашом.
  3. Отверстие для замка вырезается по намеченным линиям перьевым сверлом, ширина которого совпадает с шириной планки замка. Здесь есть 2 метода вырезания паза. Первый: аккуратно, не спеша продвигать сверло внутрь двери на 2см до отметки. Второй: сразу просверлить нужный паз.
  4. Вырезанное отверстие должно быть немного больше ширины замочного механизма (на 2мм). Это даст спокойное вхождения замка в дверь (без применения физической силы).
  5. Выровнять края отверстия нужно молотком, стамеской.
  6. После этого требуется замок вставить в получившийся паз. Он должен беспрепятственно входить в гнездо.
  7. Далее, следует сделать разметку отверстий для планки замка. Для этого её требуется приложить к двери и обвести карандашом.

  8. По сделанной разметке стамеской и молотком делается выемка, глубина которой равна толщине планки. Не надо выемку делать больше, но и меньше тоже нельзя.

После проделанной работы нужно внимательно и аккуратно все примерить. Если есть какие-либо погрешности, их следует аккуратно убрать острым ножом или стамеской. Чтобы ничего не мешало вставлению замочного механизма в дверь.
При работе дрелью требуется инструмент держать ровно. Если работу делать под градусом наклона, тогда паз может быть неровным.

Установка и врезка замка в межкомнатную дверь своими руками

Установка замка в межкомнатную дверь потребует минимальный набор инструментов:

  • Дрель
  • Стамеска 19 мм
  • Коронка диаметром 50 мм
  • Перьевое сверло шириной 23 мм
  • Сверло по дереву или металлу 4 мм
  • Молоток
  • Крестовая отвертка
  • И карандаш

Итак, начнем врезать замок.

Для установки выбираем рекомендуемую сторону двери с ключом.

Отмеряем рекомендуемое расстояние 965 мм.

В центре просверливаем отверстие сверлом 4мм

Приставляем замок вровень с дверью и делаем отметку по факту

Просверливаем насквозь отверстие тем же сверлом, соблюдая прямой угол.

Коронкой на 50 мм делаем врезку с одной стороны двери.

Внимание!

В вашем конкретном случае может потребоваться коронка другого размера.

Завершаем с другой стороны.

Берем саморез подходящей длины, закрываем дверь по прихлопу коробки и через отверстие 50 мм заводим саморез в оставшееся отверстие 4 мм и нажимом делаем отметку в дверной коробке.

По отметки перьевым сверлом 23мм вырезаем отверстие на глубину достаточную для захода защелки замка.

Этим же сверлом по отметке высверливаем отверстие под замок.

Вставляем замок и острым карандашом делаем отметку чтобы утопить его в полотно двери.

Стамеской делаем насечки строго по метки и делаем выборку, чтобы замок сел в потай, затем крепим его саморезами.

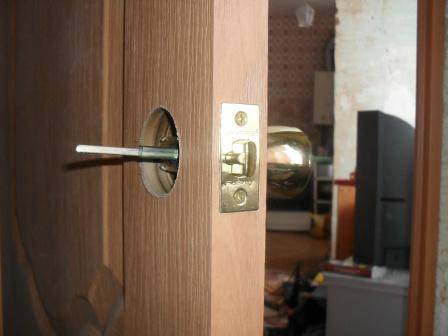

Начинаем собирать замок, вставляем в пазы наружную часть (она как правило не требует разборки).

Затем аккуратно снимаем декоративную «чашку» сидящую в пазах, после нажимаем на защелку и снимаем ручку.

Соединяем две стороны винтами.

Вставляем ручку, чтобы сработала защелка.

Защелкиваем декоративную «чашку».

Приставляем ответную планку, делаем отметку, выбираем стамеской лишнее и прикручиваем.

Если вы решили покупать входные двери, рекомендуем посмотреть каталог дверей на сайте dveri-skill.ru.

Инструкция по установки дверного замка (кноба)

1.Разметка двери

На дверном полотне нанесите разметку для установки кноба (замка) согласно шаблону. Рекомендуемое расстояние от пола 965 мм.

2.Разметка отверстий

После того как вы нанесли разметку, просверлите два отверстия: диаметром 50 мм под ручку кноба (замка) и диаметром 23 мм под механизм защелки.

З. Установка ответной планки

Устанавливайте ответную планку на одной высоте с защелкой таким образом, чтобы дополнительный язычок защелки при закрывании оставался утопленным в тело защелки, что является препятствием при отжиме.

4 Разборка кноба (замка)

Чтобы разобрать кноб (замок), надавите специальным ключом на подпружиненный фиксатор в месте крепления ручки и снимите ее.

5. Регулировка длины защелки

6. Установка защелки

Установите защелку в паз двери (убедитесь, что скос защелки направлен в сторону закрывания двери). Установите накладку со стержнем таким образом, чтобы стержень и стяжные втулки точно вошли в пазы на корпусе защелки.

7. Установка накладки кноба (замка)

Сначала наденьте на стержень внутреннюю пластину накладки ююба и закрепите ее при помощи винтов (или шурупов). Затем накрутите внешнюю часть накладки.

8. Установка ручки

Установите ручку таким образом, чтобы желоб на стержне совпал с пазом на ручке кноба, нажмите на ручку до «щелчка».

9. Перестановка механизма в фалевой ручке

Для моделей защелок с фалевой ручкой (варианты исполнения 01 и 03) также предусмотрена установка, как на левые, так и а правые двери. Для этого необходимо вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами (согласно рисунку), в соответствии со стороной открывания двери.

Порядок установки.

1.Определите место установки кноба и нанесите разметку, руководствуясь шаблоном и инструкцией по установке.

2.По установленному корпусу защелки отметьте место установки ответной планки на косяке двери и выберите паз под ответную планку.

3.Установите ответную планку и закрепите ее шурупами.

4.Поочередно снаружи и изнутри помещения проверьте работоспособность кноба.

5.Для моделей защелок с фалевой ручкой (варианты исполнения 01,03) тоже предусмотрена установка на левые и правые двери. Для этого необходимо механизм фиксации и цилиндровый механизм из корпуса ручки поменять местами.

Как видим, врезка замка в дверь не такая уж и сложная задача, главное не торопиться.

—————————————-Фотограф: Владислав Мазитов

Дайте нам об этом знать — поставьте оценку Загрузка…

Грамотно снятый размер — залог успеха!

Стандартными размерами дверных полотен являются

  • высота 2000 мм
  • ширина 600 мм, 700 мм, 800 мм и 900 мм

Все остальные размеры, выходящие за рамки — как правило являются заказными позициями. (Я имею ввиду одинарные полотна, а не распашные)

К размеру полотна необходимо прибавить 70 мм — такова стандартная ширина дверной коробки. Если размеры дверной коробки другие, то и размер естественно изменится в большую, либо в меньшую сторону. И еще прибавляем 6 мм — это технологический зазор между полотном и дверной коробкой.

Теперь необходимо проверить как становится дверная коробка в дверной проем. Если его необходимо расширить, то не спешим сразу все ломать. Трезво оцениваем ситуацию — возможно придется усилять проем перемычками. Ежели нужно уменьшить проем, то закладываем его кирпичом, либо «нашиваем» бруски — все зависит от ситуации.

Обычно размеры дверных проемов контролируются на стадии строительства, но в старых частных домах (таких как у меня) бывает «жесткие» несоответствия.

Следующий важный размер — это зазор от пола до дверного полотна. Перед тем, как его рассчитать нужно проверить уровень полов на ширину «распаха» двери.

Сделать это можно двумя способами:

  1. При помощи гидроуровня

На боковых стенах проема выставляем метки в одном уровне. Измеряем расстояние от каждой метки до плоскости пола. Та разница, которую вы получите при измерении должна быть добавлена к минимальной высоте стоек, чтобы при открытии дверь не упиралась в пол. Если вы все-таки «проморгаете» этот момент, то устранить его можно только подрезкой дверного полотна, а это то еще «рукожопство»:(

      2. С помощью лазерного уровня

Если вы счастливый обладатель лазерного уровня, то все значительно упрощается. Выставляем уровень и при помощи строительного угольника определяем кривизну полов. Полученные значения учитываем при выставлении размеров

Минимальный зазор делают 10 — 15 мм, в зависимости от того, какое напольное покрытие планируется . Но лучше сразу уложить линолеум, либо ковролин, либо ламинат, а затем производить монтаж.

Смотрите таблицу соответствия дверных блоков и проемов.

И вот еще таблица типовых размеров дверных коробок

Подборка замка для двери из дерева

Прежде чем выбрать замок, требуется ответить на вопросы о замке:

  1. Какой формы он должен быть: накладной или врезной?
  2. Какую степень защиты должен иметь замок?
  3. Какой замок подойдет к деревянной двери визуально (цвет, форма, размеры)?

  4. Как он будет открываться и закрываться изнутри?

Замки для двери делятся на виды – реечный, кодовый, электронный, цилиндровый, сувальдный. Реечный замок представляет собой простую конструкцию, которую легко взломать, можно самому поломать, имеет примитивный вид.

При взломе замок высверливается или выбивается сердцевина. Но, производители добавляют в материал замка специальные элементы, об которые ломается сверло от дрели. Такой замок имеет продолжительный срок эксплуатации, легко меняется, может иметь специальные пластины, которые также являются преградой для взломщика.

Так выглядит цилиндровый врезной замок


Сувальдный замок – надежная конструкция. Такой замок практически не поддается взлому. Для открытия без ключа профессионал использует 2 отмычки. Внутри замка находятся сувальды, которые приводятся в движение при помощи ключа.
Кодовый замок – для открытия замка следует ввести определенный код. Данный замок не ставится в деревянную дверь.
Электронный замок – не обустроен замочной скважиной. На нем есть одна кнопка для открытия, которая стоит внутри помещения. Для открытия без кнопки должен быть сигнал со стороны.
После того как решен вопрос о замке можно приступить к набору необходимого инструментария.

Установка замка фрезером

Есть еще один способ установить замок — с помощью фрезера. Если вы используете фрезер, это дает возможность монтажа как дверного замка, так и петель, сразу в подготовленном для этого проеме. На рынке можно найти фрезеры разных типов, но для работы с межкомнатной дверью наиболее подходящий — это универсальный погружной вариант. С его помощью установить замок может любой человек, даже если он впервые держит этот инструмент в руках.

Не стоит думать, что ручной фрезер — это большая дорогостоящая машина. При более детальном знакомстве с ним вы убедитесь, что этот инструмент очень удобен в работе. Первым делом устанавливаем полотно вертикально. Ведь в этом случае не возникнет необходимости дополнительно придерживать его. Технология установки замка фрезером отличается только тем, что углубление на торце делается этим инструментом.

Чтобы выемка не получилась глубже необходимой, малярной лентой выставьте ограничение. То же делайте с противоположной стороны. Остатки древесины уберите при помощи стамески и молотка. Далее действуйте по уже описанному принципу. Обязательно проверьте, как закрывается и открывается дверь. Если возникли трудности при открывании или ключ сломался и остался внутри, замок необходимо снять и устранить неисправность, а потом вставить снова. Если вы не можете преодолеть эти трудности сами, обратитесь к специалисту.

Монтаж устройства

Перед тем как врезать замок, нужно сделать разметку. Все операции по врезанию начиная с разметки, несложно провести самостоятельно. Обычно такую фурнитуру устанавливают прямо посередине дверного полотна с одного его края. Поэтому небольшой чертой с помощью рулетки отмечается середина полотна (для стандартной двери от её низа это будет расстояние в 95 см или около того в любую сторону). Затем от края полотна, у которого будет врезаться замок, с помощью угольника отмечается 6 см до пересечения с предыдущей отметкой.

На месте пересечения двух отметок ставится заметная точка. Именно эта точка и будет центром, через которую будет проходить ось ручек и блокиратора, если замок нужно будет собирать с фиксатором. Здесь же будет и центр высверливания углубления для декорации ручек.

Все операции далее лучше выполнять согласно алгоритму.

  • С помощью того же угольника мы переносим центральную точку на боковину двери, прямо на середину толщины полотна. Здесь будет центр цилиндрического корпуса замка (защёлки, язычка).
  • Теперь нужно взять перьевое сверло, вставить его в электрическую дрель и высверлить отверстие под корпус замка. При этом следует выдерживать строгое перпендикулярное положение оси сверла по отношению к боковине дверного полотна. Глубина отверстия — около 35 мм.
  • Нужно сменить перьевое сверло в дрели на фрезу. Этим инструментом высверливается отверстие для ручек. Здесь тоже надо внимательно следить за положением инструмента, чтобы он был перпендикулярен двери как в горизонтальной, так и в вертикальной плоскости. Кроме того, нельзя допустить сквозного просверливания двери с одной стороны. На фрезе имеется выступающий по оси острый наконечник наподобие пера предыдущего сверла, вот он и послужит ориентиром для окончания работы. Когда этот наконечник просверлит противоположную сторону полотна, то переходят с фрезой на другую сторону и досверливают отверстие оттуда во избежание порчи полотна на месте выхода фрезы.

  • Следующий шаг — с помощью перьевого сверла подкорректировать размер выходного отверстия для защёлки. Оно должно быть в пределах 23 мм (сверло у нас было на 22 мм). Для этого нужно просто подогнать отверстие под размер, вставляя и примеряя цилиндр замка к отверстию.
  • После этого необходимо вычистить получившиеся два отверстия, соединяющихся друг с другом перпендикулярно по осям, от пыли, опилок и заусенцев.
  • Вставляем цилиндр замка в соответствующее отверстие и выполняем выборку паза под его опорную пластину с помощью стамески и молотка описанным выше способом. Когда посадочное место под защёлку будет готово, устанавливаем её на место, просверливаем тонким сверлом отверстия для крепёжных саморезов и крепим ими замок к двери.
  • Теперь можно, вставив одну из ручек в отверстие замка, отметить точное месторасположение ответной планки. Для этого язычок покрывают каким-либо красящим веществом и, придерживая ручкой язычок в углубленном состоянии, прикрывают дверь до конца. Удостоверившись, что дверь прикрыта плотно, нужно отпустить ручку, защёлка упрётся в дверной блок и сделает отметку. А уже по этой отметке можно рассчитать место установки ответной планки. Выборку под неё сделать стамеской и молотком, как описано выше. По окончании выработки паза, планку установить на место и закрепить с помощью саморезов.

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

Стандартная комплектация замка-ноба

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Сверление отверстия с помощью коронки

Коронка вынимается вместе с ненужной древесиной

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Торцевое отверстие сверлится на уровне центра первого

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Разметка под выемку для торцевой накладки

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

Сборка замка

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

После проверки замок крепится винтами и саморезами

Сборка и регулировка

Остаётся только окончательно собрать замок, отрегулировать, если понадобится, его работу, и окончательно закрепить все крепёжные элементы. Сразу стоит отметить, что не нужно слишком усердствовать с крепежом, особенно в тех замках, где части устройства скрепляются между собой с разных сторон полотна. Сильная затяжка винтов может деформировать корпус, и будет тяжело работать запорный механизм, вплоть до заклинивания.

Так как защёлка уже стоит на нужном месте, то необходимо вставить ручки. Первым делом устанавливается ручка с крепёжными винтами, которые нужно перед установкой выкрутить. После этого ручка вставляется своей квадратной осью в отверстие замка и в собственное отверстие в полотне до упора.

Другая ручка в современных моделях часто фиксируется на цилиндрическом корпусе и имеет снимающуюся декоративную планку. Сначала ручку и декоративную планку нужно снять с корпуса, утопив фиксаторы, и только потом корпус устанавливается в соответствующее отверстие в полотне навстречу квадратной управляющей оси от противоположной ручки, насаживается на эту ось до упора. Затем в отверстия вставляются крепёжные винты, и ими две стороны ручек скрепляются друг с другом.

Теперь останется только возвратить на корпус декоративную планку и ручку, утопив фиксаторы на корпусе. Они вдеваются на корпус до момента срабатывания фиксаторов, вышедших из заглубления в крепёжные пазы этих элементов.

Монтаж запорного устройства закончен, и нужно отрегулировать свободный ход механизма замка и его чёткую работу. Это можно проверить путём поворота ручки. Она должна легко и без зазоров двигаться, а после её отпускания сразу же возвращаться на место. В случае тяжёлого хода или заклинивания необходимо немного отпустить крепёжные винты. Наоборот, если имеются посторонние звуки и люфты в механизме, то винты крепежа нужно закрутить поглубже.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
