Как установить парогенератор для бани своими руками: используем электрический парогенератор

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

• Шаг 1. Уложите нижний слой камней.
• Шаг 2. Установите паровые пушки.
• Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
• Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

• Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
• Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
• Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
• Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
• Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
• Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
• Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
• Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
• Шаг 9. Накрутите шаровой кран для отбора пара.
• Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
• Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Как выбрать парогенератор для душа

При покупке устройства стоит определиться, какое оборудование лучше покупать: отдельное или встроенное.

Душевые кабинки со встроенным оборудованием

В этом случае форсунки устанавливаются на заводе. Их подсоединяют к парогенератору гибкими трубками. Встроенные устройства функционируют так же, как и отдельные. Однако для первого варианта производитель заранее предусматривает крепления на корпусе кабины.

Бывают душевые кабинки со встроенным оборудованием.

Отдельные парогенераторы

При выборе такого устройства учитывают:

1. Емкость бака. От нее зависит производительность генератора. Для домашнего пользования достаточно 3-литрового объема. Этого хватает для заполнения пространства кабины стандартных габаритов.
2. Температуру пара. Этот параметр составляет 40…60 °С. Для максимального прогрева пространства выбирают устройства с самой высокой температурой.
3. Производительность, которая может составлять 2-4 кг в час. Чем выше этот параметр, тем быстрее пространство наполняется паром.
4. Способ монтажа. Предлагаются напольные или настенные парогенераторы. Второй вариант не занимает полезное пространство.
5. Способ управления. Бывает локальным или дистанционным. Рекомендуется выбирать модели с пультом. Так можно управлять работой устройства во время банных процедур.

Описание агрегата

Целебные свойства пара могут проявляться при определенных условиях. Именно для этого многие люди используют парообразователь для банной печи.

Особенности конструкции

Классический генератор пара для бани представляет собой агрегат, в котором установлен электрический нагревательный элемент. Его принцип работы напоминает электрочайник — в устройство заливается вода, включается ТЭН, что приводит к образованию пара. На крышке прибора смонтирован клапан для регулировки давления. Так можно создать пар требуемой температуры и влажности.

В данном видео рассмотрим какой парогенератор для бани лучше:

Когда прибор используется совместно с печкой, то пар дополнительно подается еще и на камни. Такая схема позволяет продлить срок эксплуатации печи, а также сэкономить электроэнергию. Если же использовать парогенератор для парной в качестве самостоятельного устройства, то не нужно будет строить печь, но в такой ситуации придется больше платить за электрическую энергию.

Конструкция фабричного агрегата предполагает наличие следующих элементов:

• датчик безопасности;
• емкость для жидкости;
• блок подготовки воды;
• парообразователь;
• насос;
• пульт управления.

Основные виды

В устройство вода может заливаться вручную либо в автоматическом режиме. Во втором случае самодельный парогенератор для бани нужно подсоединить к водопроводу. Сегодня большинство моделей оснащаются автоматической системой контроля температуры в помещении.

Типы генераторов пара:

1. Промышленные применяются в общественных банях и саунах.
2. Бытовые отличаются невысокой мощностью и предназначены для использования в домашних условиях.

Если площадь парной не превышает 5 м2, то достаточно установить агрегат мощностью 5 кВт. Паровая пушка на 8−9 кВт предназначена для установки в парной с площадью от 10 до 13 м2. Для больших помещений нужно использовать агрегат с мощностью не менее 12 кВт. Все устройства мощностью от 9 кВт предназначены для работы в трехфазной сети.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

1. Электродный — жидкость нагревает электроток, проходящий через электроды.
2. ТЭНовый — вода нагревается с помощью специальных устройств — ТЭНов.
3. Индукционный — принцип работы напоминает микроволновую печь.

С чего начать?

Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!

Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.

Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

А теперь наслаждайтесь! Только не забывайте поглядывать на термометр. чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическими

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Как выбрать парогенератор для бани

Парогенераторы способны заменить традиционную каменку, дровяную печь для бани, при этом создав комфортный микроклимат и обеспечив необходимый уровень влажности воздуха и тепла. Установка прибора производится в расположенном поблизости с парилкой помещении (раздевалке, комнате отдыха, предбаннике). При этом подача пара в парную осуществляется при помощи термоустойчивого шланга.

Основной показатель, который будет влиять на выбор, это мощность парогенератора для бани. Определяют его в сравнении с объемом помещения бани или сауны. Это не печь, где существует определенное соотношение двух величин, равное 1 кВт на 1 м³. Пользуясь парогенератором, нет необходимости вообще подгонять обе величины друг под друга. Есть определенный опыт, который и используют для подбора. К примеру:

• Для бани или сауны объемом 5 м³ достаточен будет 5-киловатный парогенератор.
• Для объема 13-15 м³ можно установить прибор мощностью 8-10 кВт.

На заметку! Бытовые парогенераторы для бани и сауны – это агрегаты мощностью 4-18 кВт.

При монтаже парогенератора в бане необходимо придерживаться ряда правил. Помещение размещения оборудования должно быть сухим, теплым и вентилируемым. При этом протяженность шланга подачи генерируемого пара должна быть минимальной без загибов и изломов.

При выборе и покупке современного парогенератора для бани и сауны необходимо учитывать условия эксплуатации оборудования, назначение и технические параметры работы:

• Мощность. Выбирать оборудование по этому показателю необходимо в соответствии с размерами парной. Для коммерческой бани подходят промышленные модели с мощностью от 15 до 33 кВт, а для частной – до 12-14 кВт.
• Размеры и вес соответствуют мощности устройства.
• Уровень защиты (обеспечивает безопасную эксплуатацию паровой пушки в бане).
• Способ наполнения резервуара для воды (автоматизированный или автономный).
• Функция автоматической очистки оборудования от накипи и твердого остатка.
• Дополнительные возможности (освещение, ароматизация генерируемого пара).

На заметку! При выборе парогенератора для бани и сауны следует учитывать параметры подсоединения оборудования для генерации пара к сети электропитания. В продаже представлены модели паровых пушек, рассчитанных на эксплуатацию в однофазной сети (220 В) и трехфазной (380 В). Перед подключением оборудования необходимо определить способность домашней сети бани выдержать подобную нагрузку.

Устройство и принцип работы

Самые простые изделия состоят из:

• резервуара для воды;
• нагревательного элемента
• подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

• В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
• При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Уже из самого названия понятно, что парогенератор – это устройство, предназначенное для генерирования влажного пара. Исходным продуктом для этого является, естественно, вода. Данный агрегат способен поднимать температуру в бане до 90°C, а ее конкретный уровень может быть задан с помощью пульта управления.

Парогенераторы все шире используются в частных банях, поскольку им присущи следующие привлекательные для пользователей достоинства:

• компактность;
• относительная дешевизна, поскольку эти приборы обходятся существенно дешевле, чем каменные печи;
• для них не требуется сооружать специальный дымоход;
• их установка исключает соблюдение многих сложных правил безопасности.

Эти устройства могут быть различных разновидностей, однако типичный заводской парогенератор, находящийся, как правило, внутри компактного металлического корпуса, включает в себя следующие основные элементы:

• блок водоподготовки;
• парообразователь;
• насос, подающий как воду, так и пар;
• водяной бак;
• температурный датчик;
• блок управления.

Устанавливать парогенератор следует в сухом и проветриваемом помещении, расположенном по соседству с парилкой. При выборе места установки следует исходить из того, чтобы

• длина паропровода была минимальной;
• не происходило формирование конденсата, чреватого замыканиями и, следовательно, возгораниями.

Причиной выхода самодельного устройства из строя чаще всего становится повышенная жесткость используемой воды, а также избыточное содержание в ней хлора. Чтобы исключить этот источник неприятностей, следует дополнять установку фильтрами тонкой очистки, а также очищать ее саму, используя для этого обычную лимонную кислоту.

Если вы сумеете учесть все нюансы, то изготовленный вами парогенератор способен долго радовать вас своим теплом и паром, одновременно сокращая ваши заботы, связанные с заготовкой дров. Кроме того, напоминаем, стоимость этого устройства, даже если вдруг вы решите приобрести его в магазине, существенно ниже расходов, связанных с возведением кирпичной печи.

Среди наших читателей, наверняка, имеются специалисты, глубже знающие тонкости данного вопроса. Будем рады и признательны, если вы оставите в своих комментариях какие-то исправления и уточнения.

Самодельная паровая пушка

Приспособление изображено на рисунке.

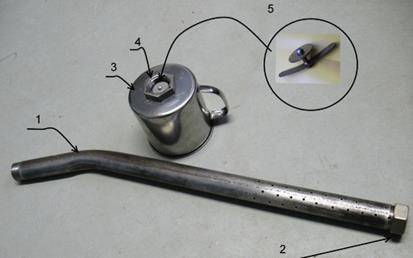

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

1. Корпус, изготовленный из трубы.
2. Навинчивающаяся крышка.
3. Лейка из нержавеющей стали или стакан.
4. Гайка соединения.
5. Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

Выбор и монтаж оборудования в хамаме – важные этапы строительства парных

У газового парогенератора для хамама универсальная конструкция, позволяющая использовать устройство в отдельной парилке, небольшом косметическом салоне, на личной жилплощади многоквартирного дома.

Парогенератор, функционирующий на газу, по структуре идентичен электрическим моделям. Оборудование состоит из следующих деталей:

• бойлера, который обеспечивает наполнение системы водой;
• элементов для нагрева жидкости;
• камеры для испарения жидкости;
• канала для пара;
• блока управления;
• корпусной части, изготовленной из металла.

Недостаток воды в системе восполняют за счет открывания затворных клапанов. При помощи встроенного блока управления проводится контроль над установленным уровнем температуры, влажностью выделяемого пара, наполняемости бойлера.

Упрощенный принцип работы делает парогенератор удобным в использовании, не требующего пристального контроля над этапами образования пара.

При выборе газового парогенератора для установки в хамаме нужно учитывать следующие технические характеристики:

1. Мощность агрегата. Подбирается в соответствии с габаритами помещения, в котором будет располагаться парогенератор. Для больших помещений требуется установка устройств, способных выдержать повышенную нагрузку. При недостатке мощности устанавливается несколько параллельно соединенных агрегатов.
2. Вид используемого топлива. Если поблизости не проходит газомагистраль, целесообразность в приобретении парогенератора, работающего на голубом топливе, сводится к минимуму. Безусловно, можно использовать газовые баллоны, но тогда затраты на эксплуатацию возрастут.
3. Размеры оборудования.
4. Наличие тюнера для автоматического управления системой.
5. Возможность запрограммировать оборудование на требуемый режим температуры, влажности.

Строительство турецкой бани хамам проводится в несколько этапов. Первый из них – проектирование. После осмотра места, где планируется оборудование турецких парных, проведения замеров и расчетов обсуждается и определяется:

• список и схема коммуникаций (водопровод, канализация, вентиляция, электропроводка, система подогрева поверхностей);
• материалы для создания гидро- и теплоизоляции, традиционной интерьерной отделки;
• необходимое оборудование для формирования нужной атмосферы.

В базовый комплект устройств монтажа входит парогенератор, пульт управления (панель, на которую выводятся все системы и устройства), размещаемый в подсобном помещении, влаго- и термозащищенные светильники. Они обеспечивают не только нужный световой поток, но и выполнение особых решений светодизайнера – создание спецэффектов.

Если проводится подключение к системе электроснабжения, для которой характерны перепады или перебои с подачей электроэнергии, рекомендуется устанавливать стабилизаторы, трансформаторы, даже собственные генераторы. Список необходимого оборудования хамамов обсуждается на этапе составления проектной документации.

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний

При посещении парной следует обращать внимание на самочувствие

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата	Изображение	Описание
Индукционный		Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный		Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический		В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной		За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Пошаговые действия при использовании газового баллона

1. Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
2. К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
3. Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
4. Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
5. Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
6. На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
7. Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.

Можно сделать герметичное соединение двух частей гораздо проще – сварить их, но тогда прибор будет неремонтопригодным.

Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.

1. Подготавливается воронка (берется готовая или изготавливается из листа нержавейки)
2. Монтируется обратный клапан и подключается с помощью фитинга гофрированная труба. Она может быть и обычной водопроводной.
3. С использованием соединительных элементов изготавливается устройство той формы, которая подойдет для укладывания в печь-каменку.
4. В качестве рассеивателей пара будут служить отрезки гофротрубы. На них сверлится ряд отверстий до 2 мм в диаметре. Если во время тестирования вода испаряется ускоренными темпами, некоторые отверстия можно закрыть саморезами.
5. Готовая паровая пушка помещается в печь и закладывается сверху камнями.

Самодельный генератор прост в изготовлении, и умелец сделает его в течение одного дня. Полностью заводской прибор заменить невозможно, но в результате в бане будет создана более комфортная атмосфера и лучшие условия для оздоровления.
