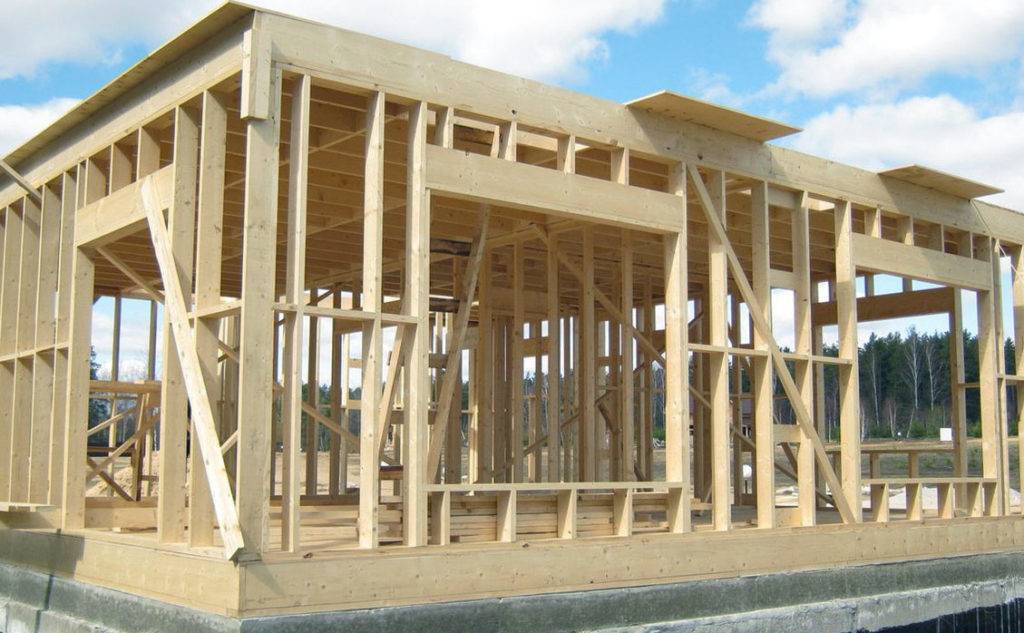

Как правильно сделать укосины в каркасном доме

Ошибки монтажа

Среди профессиональных строителей каркасных домов существует устойчивое мнение, что укосина должна предотвращать смещение или деформацию обвязки сверху относительно обвязки снизу по своей траектории, то есть давление, идущее на обвязку сверху, должно переходить на обвязку снизу посредством укосины. В этом случае вертикальные стойки могут нести лишь дополнительную нагрузку, добавляя жесткости и стойкости подпорок. Здесь неопытные люди, столкнувшиеся с такой задачей впервые, часто совершают ряд ошибок.

Чтобы предостеречь от этого всех остальных, расскажем, что нельзя делать во время монтажа укосин:

  • врезка концов подпорки в стойки основы – нужно приколачивать подпорку к обвязке или стойке, а не упирать в них;
  • использовать в качестве укосин чрезмерно толстые доски;
  • втыкать подпорку в ригели стен;
  • крепить подпорки с помощью саморезов;
  • выбирать неправильный угол наклона, ставить укосину кардинально вертикально или горизонтально;
  • ставить подпорки в количестве 1–2 штук на длину стены в 6 и более метров, особенно если они расположены в одном направлении;
  • монтировать только одну укосину в каркасный дом с этажностью более одного, особенно если постройка возводится на открытом, ветреном месте.

Важные нюансы, которые нужно учесть при возведении укосин в каркасном доме, смотрите в видео ниже.

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

  • Укосина является важным элементом для создания жёсткости каркаса.
  • Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
  • При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
  • Все работы проводить только при помощи гвоздей.
  • Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Разновидности укосин

Подпорки каркасных конструкций изготавливают не только из пиломатериалов, но и металла. Технология каркасного домостроения допускает оба варианта укосин. Но при выборе одного из них необходимо учитывать особенности конструкции жилого здания, планировку помещений.

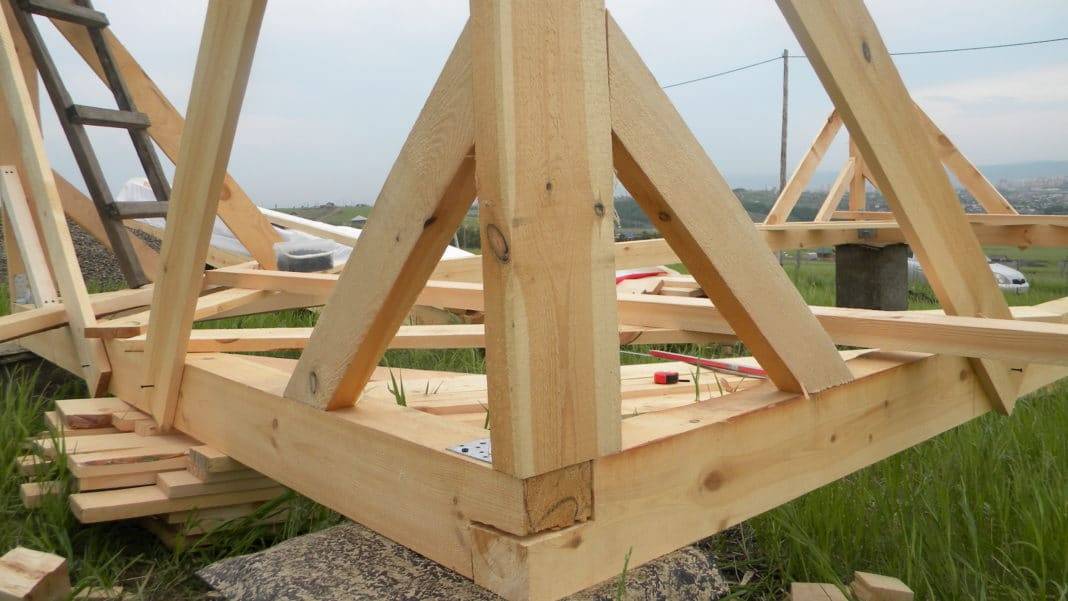

Деревянные подпорки

Многие частные застройщики интересуются, как делать укосины своими руками в каркасном доме. Деревянная подпорка – это обыкновенная строительная доска. Но при этом стройматериал для изготовления этого элемента необходимо выбирать исключительно высокого качества.

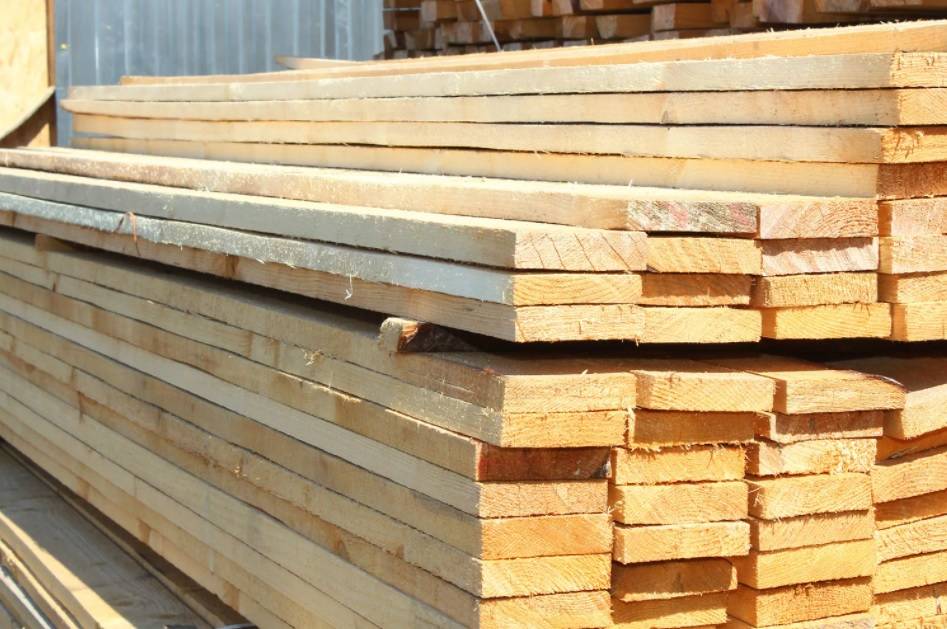

Из прочного пиломатериала изготавливают брус сечением 25х100 либо 50х100 мм. Такие заготовки получаются достаточно легкими, поэтому не влияют на утяжеление общей каркасной конструкции. Это основное преимущество расходного стройматериала, благодаря которому многие застройщики отдают именно ему предпочтение вместо стальных элементов.

Пиломатериалы прекрасно справляются с силовыми нагрузками на сжимание, поэтому деревянные заготовки можно монтировать на более удаленном расстоянии друг от друга.

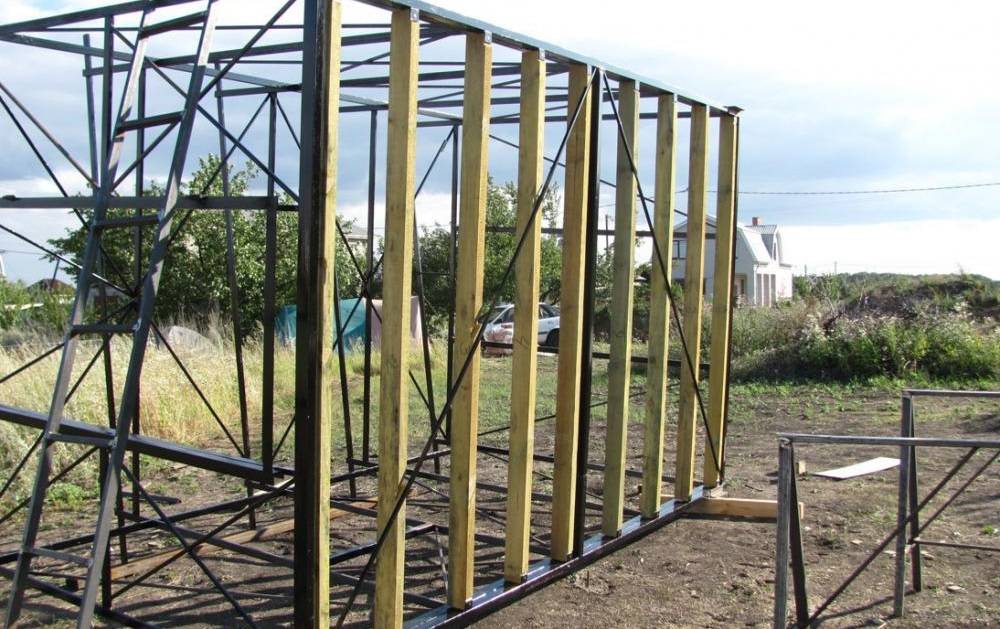

Металлические укосины

При возведении каркасных жилых домов на территории России в отличие от американцев металлические подпорки применяют достаточно редко, только в исключительных ситуациях. В США данная технология считается традиционной, соответственно используется более активно.

На основании того, что металл значительно крепче и долговечнее древесины, можно предположить, что и стальные укосины в каркасных домах будут надежнее и крепче. Но есть существенный минус – такие подпорки отличаются большим весом, соответственно значительно утяжеляют конструкцию каркаса и ухудшают его прочностные характеристики в целом.

Также стоит отметить, что стальные изделия слабоустойчивы к сжатию, требуют крестообразного монтажа, т.е. вместо одной подпорки приходится использовать сразу две. А это дополнительный вес для конструкции, двойной расход расходного материала, соответственно дополнительные финансовые и временные затраты.

Общие сведения

Максимальное качество и надежность дают деревянные подпорки полнотелого вида. Но если пристройка не массивная, то не запрещается применять гибкие укосины, сделанные из металла в виде пластин, лент и шпилек. Самый удачный угол, под которым требуется монтировать подпорки, составляет 45 градусов. Но очень часто бывает так, что конструкция (размещение стен по отношению друг к другу, наличие дверных и оконных проемов) не дает возможность использовать их таким образом, и максимум, что получится сделать – 60 градусов

В таком случае важно разместить увеличенное число укосов в один ряд

Деревянные или металлические – разновидности укосин

Если говорить про конструкции из металла, они обладают более существенную массу, и потому используются куда реже деревянных аналогов. К слову, в остальных странах отдают преимущество именно им. Установка таких укосов выглядит по-другому – они монтируются в виде креста. Из-за этого, добавляя большую массу, можно в полной мере быть уверенным, что эти подпорки справятся с огромным давлением и нагрузкой. Слабой частью будут последствия наличия металла – если гидроизоляция будет монтирована некачественно, а влага попадет к металлическому профилю, а еще начнется процесс образования ржавчины.

Мифы об укосинах

Довольно часто можно сталкиваться с мнением о том, что внутри каркасного дома укосины являются не больше, чем прихотью застройщиков. Говорят, что их придумали лишь для того, чтобы получить от клиентов куда больше средств. В действительности все совсем не так. Подтвердить это способны люди, которые знакомы с физическими законами.

Именно каркасная жесткость помогает ему выстаивать в плохую погоду, или не свалиться под воздействием силы тяжести. Существует еще и миф о том, что можно произвести замену подпорки наружной отделкой – это ерунда. Да и правда, при выстраивании простого маленького хозяйственного блока можно упустить их выстраивание. При такой ситуации наружная отделка бывает сделана только кафелем и плиткой, или если доски для отделки будут размещены лишь под углом в 45 градусов.

Есть ошибочное мнение о том, что ставить укосины внутри каркасного дома требуется лишь для внешних стен, а внутри дома они не нужны. В выстроенном по такой технологии здании давление от кровли, каркаса и стен будет перекладываться лишь на те стены, на которых есть укосы, т.е. на внешние. А вот внутренние спустя время начнут деформироваться и потянут за собой конструкцию в целом. Неверным будет и то мнение, что укосины и распорки в каркаснике – понятие идентичные. В действительности, распорки тоже являются вертикальными досками, как и остальные каркасные части, которые лишь устанавливают в здания с высотой в 3 метра и больше, которые играют роль устранения дощатой пружинистости.

Но пространственную жесткость они не придадут, что даст каркасу возможность не заваливаться спустя время, то наклонится и это 100%

После всего сказанного выше мы еще не рассказали вам все обо всех фактах, чтобы убелить в важности монтажа укосин, и можно показать несколько примеров фото каркасников, которые были монтированы без подпорок, и что с ними станут спустя время

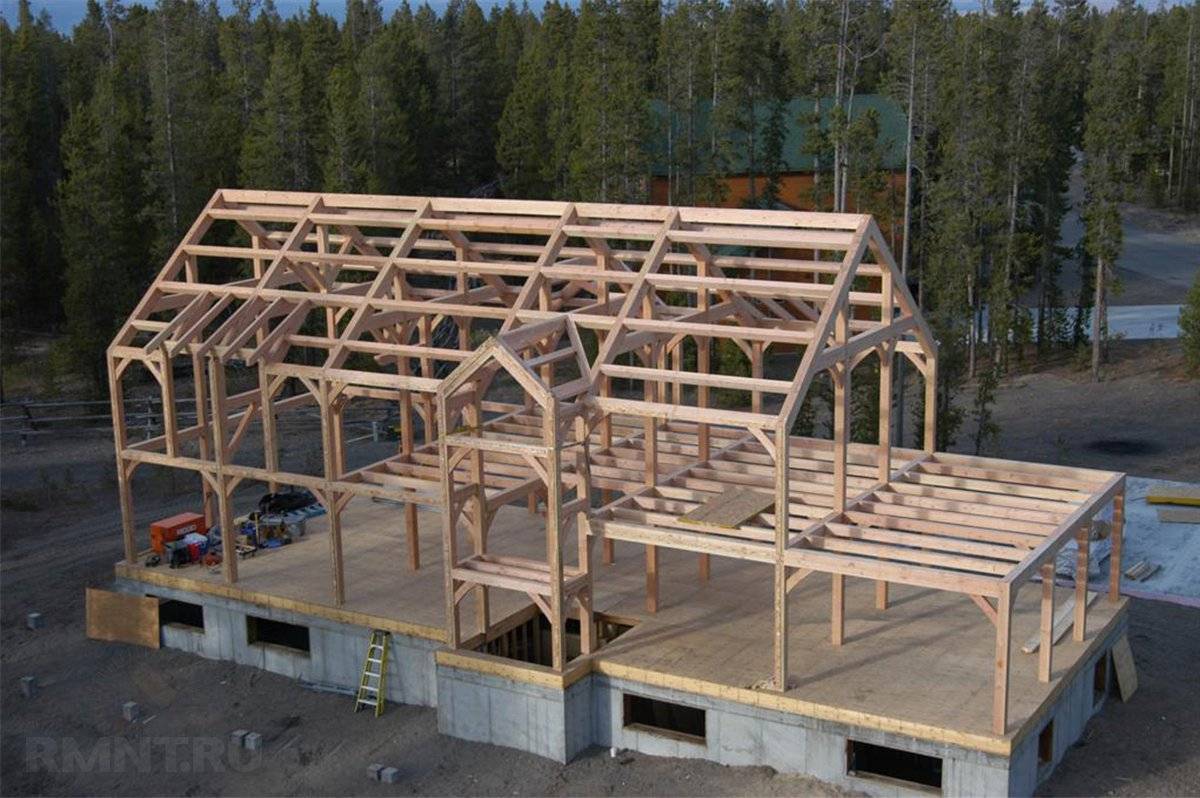

Разница между американской и скандинавской технологиями

Канадские дома — это классическая “платформа” в основе каркасника. Собирается такой дом на гвоздях, славится высочайшей диагональной жесткостью, то есть умеет противостоять сильным ветрам и землетрясениям.

Отличия кроются в монолитном фундаменте в виде цокольного этажа, платформенном перекрытии для всех этажей. Каркас обустраивается из калиброванной сушеной доски 150 или 200 мм. Шаг между стойками по центру составляет 600 или 400 мм.

Характерной особенностью американских каркасников являются стены с одинарной обвязкой снизу и сдвоенной — сверху. Настоящей “библией” строителя канадских домов считается Building Codes или российский свод правил СП 31-105-2002.

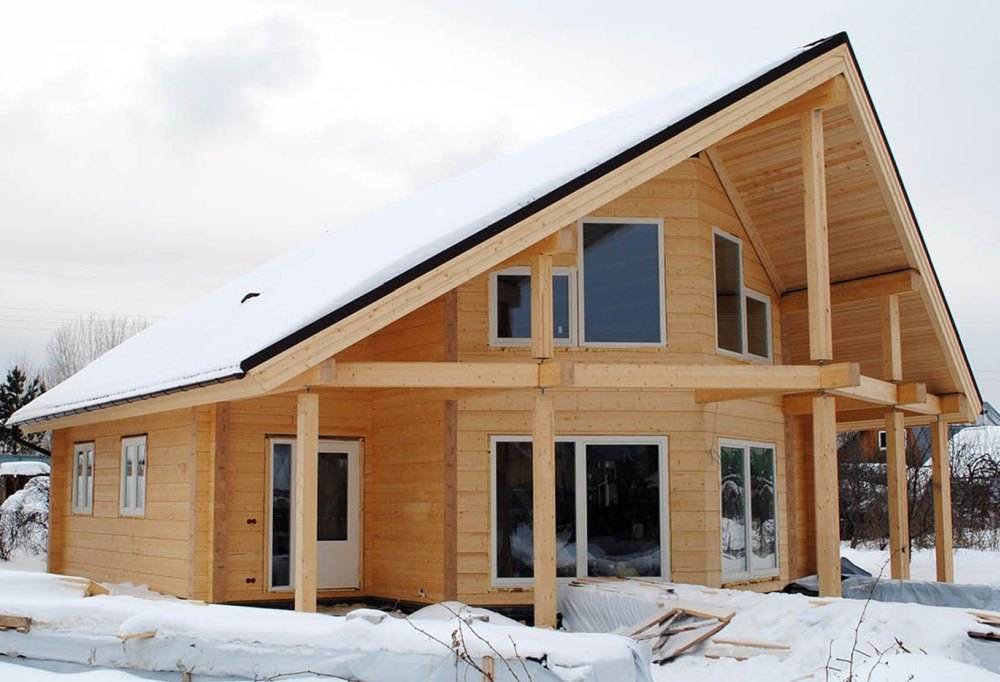

Финский дом — типичная скандинавская технология строительства каркасных домов, направленная, в первую очередь, на защиту от шума и энергоэффективность. Конструктивно цокольный этаж отсутствует, и фундамент УШП и УФФ также является перекрытием для первого этажа с теплым полом.

Каркасный скелет строится из первосортной калиброванной доски, сухой, строганной, от 200 мм в ширину. Шаг стоек делается 600 мм. Каркас скандинавского дома изящный и легкий, с ригелем под верхней обвязкой, проходящим с внешней или внутренней стороны стоек.

Организация коммуникаций очень удобна: перекрестный каркас за пароизоляционным слоем внешних стен вмещает в себе электрику и сантехнику. После монтажа коммуникаций перекрестный каркас утепляют и имитируют брус.

Технология модульного строительства


Производство основного модуля определяется тем, насколько часто будет использоваться будущий дом. Если предполагается постоянное проживание, то дом должен иметь более прочные стены, например :

  • плита из слоев цемента толщиной в 12 мм;
  • изоляция от пара (начальный слой толщиной в 0,15 мм);
  • утеплитель из базальтовой ваты толщиной минимум в 15 мм;
  • изоляция от пара (конечный слой толщиной в 0,15 мм);
  • плита из слоев цемента толщиной в 12 мм.

Если сравнивать такую конструкцию с полуметровой кирпичной стеной, то модульная система выигрывает по теплоизоляционным характеристикам. Модульный дом, возводимый в короткие сроки и предназначенный для круглогодичного проживания, должен обладать основным каркасом и прочным фундаментом, продуманной тепло- и гидроизоляцией, качественной системой отопления и вентиляции.


Выбрать стройматериалы для строительства базового модуля достаточно легко. Чаще всего встречается металлическая конструкция-каркас, с установленными утеплительными панелями.

Такие конструкции идеально подходят для домов, предназначенных для постоянного проживания. Для дачных построек подойдут более простые варианты – каркасы из легкой стали и тонкие стены.

Кроме всего, строительство модульных домов позволяет выявить следующие преимущества:

  • надежность – конструкция модульного дома была подвергнута самым серьезным испытаниям в районах с агрессивными погодными условиями.
  • кратчайшие сроки строительства – если не брать в расчет время заливки фундамента, то строительство модульного дома займет всего около двух недель. Ведь все, что требуется, это просто установить уже готовые модули и объединить коммуникации, произвести герметизацию швов и отделочные работы;
  • практичность – появляется возможность расширить постройку, путем установки дополнительных модулей;
  • прочность и безопасность – модульный дом обладает высокой сейсмоустойчивостью;
  • минимизация строительных отходов – начальный природный ландшафт остается практически нетронутым;
  • минимальные затраты – стоимость одного квадратного метра модульного дома обойдется заказчику практически в два раза дешевле, чем при обыкновенном строительстве.

Главным недостатком модульного строительства является высокая сложность доставки блоков и модулей. Для этого потребуется автомобиль, оснащенный специальной платформой и подъемный кран повышенной мощности.

Строительство модульных домов

Все стереотипы об ограниченности в плане конструктивности и об архитектурном однообразии модульного строительства уже далеко в прошлом. В наше время можно сделать заказ на строительство модульного дома абсолютно в любом стиле, но наиболее востребованными являются дома в современных стилях – минимализм или хай-тек

Также немаловажной особенностью модульного дома является большая площадь остеклений конструкций, благодаря которой дом постоянно наполняется естественным светом

Существуют некоторые приемы, благодаря которым каркасный дом превращается в привлекательное и уютное жилище:

  1. Если пристроить к дому веранду, то получится увеличить площадь и получить красивое и уникальное дополнение;
  2. Применение натуральных материалов для отделки по максимуму сопрягает дом с окружающей средой;
  3. Есть возможность получить определенный шарм, используя нестандартные фактуры;
  4. Если установить на облицованный плиткой дом красивую подсветку, то его экстерьер получится достаточно стильным и романтичным.

Отсутствуют всякие ограничения в фантазии во внутренней отделке дома. Есть возможность использовать все возможные материалы для внутреннего интерьера.

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Металлические или деревянные: разбираемся в видах укосин

Выбор необходимого вида укосин в каркасном домев каждом случае разный. Нет плохих или хороших, каждый случай отдельный. Давайте разбираться, что к чему.

Деревянные подпорки изготавливаются из дерева повышенной прочности в виде досок размером чаще всего 25х100 (реже – 50х100) миллиметров. Из плюсов этого материала – прочность, которая соседствует с легкостью. Это дает дереву преимущество не делать общий вес конструкции слишком тяжелым.

Если же говорить о металлических конструкциях, они имеют более существенный вес, и поэтому применяются гораздо реже свои деревянных «собратьев». К слову сказать, в других странах приоритет отдают именно им.

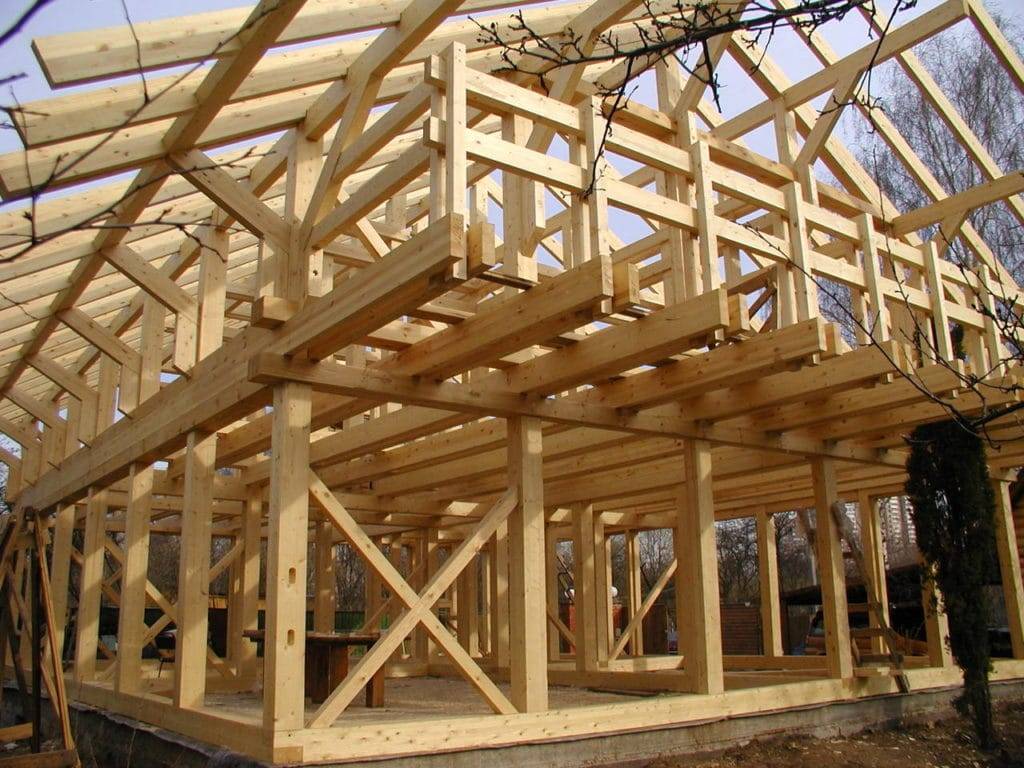

Монтаж таких укосов выглядит иначе – устанавливаются они в виде креста. В связи с этим, и добавив к этому большую массу, можно с уверенностью говорить, что такие подпорки справятся с сильным давлением и нагрузками. Слабой стороной является последствия присутствия металла – если гидроизоляция будет установлена некачественно, влага проникнет к металлопрофилю, и начнется процесс покрытия ржавчиной.

Временные укосины


Установка временных укосин необходимый этап на стадии возведения каркаса дома. Их применяют:

  • Во время установки угловых стоек. Временные укосины не дают разболтаться соединению угловой стойки с нижней обвязкой, до момента установки верхней обвязки.
  • Для выравнивания каркасных стен и устранения последующих проблем во время установки дверей, окон, внутренней и внешней отделки. Когда двери не навешиваются, а отделочные плиты не сходятся в углу.
  • Для установки и выравнивания стропил под крышу.

Порядок установки временных укосин:

  1. Вначале выравниваем углы. Для этой операции можно воспользоваться обычным отвесом, пузырьковым или лазерным уровнем. Также можно воспользоваться «американским» методом. Закрепить уровень на доске длинной с высоту стены.
  2. Временные укосины крепятся блоками, закрепленными внизу к полу или платформе, вверху к верхним лагам.
  3. Шаг установки укосин составляет от 1,2м до 1,5м. Изготавливают из доски дюймовки (сечение 25х150 мм).

При помощи временных укосин можно исправить существенные дефекты, создав необходимый рычаг.

Что надо учитывать при установке укосины

Чтобы укосина надежно укрепляла каркас постройки, при ее установке необходимо следовать правилам:

  1. Толщина планки составляет до одной четвертой части толщины стены.
  2. Укосину врезают в доски обвязок и стойки стены заподлицо.
  3. На одну стену устанавливают не меньше двух элементов в разные стороны: наклон одной влево, другой – вправо.
  4. Если укосина устанавливается до поднятия стены, в лежачем положении, то крепить ее жестко не стоит, чтобы после установки стены в вертикальном положении, планку можно было отрегулировать.
  5. Устанавливать укосины с внутренней стороны стены рациональнее с точки зрения образования мостиков холода. С внешней стороны удобнее крепить. На диагональной жесткости выбор стороны стены не отражается.

Укосины в каркасном доме — необходимость!

Последствия строительства каркасного дома без укосин

Дома на фотографиях ниже, были построены с соблюдением всех строгих американских и канадских норм каркасного домостроения, но даже это не явилось панацеей, и не спасло дома от разрушения, при больших снеговых и ветровых нагрузках

Обратите внимание на то, что вместо ОСБ использовали фанеру, которая имеет гораздо большую пространственную жесткость и выдерживает большую нагрузку без видимой деформации. Но и это, к сожалению, не спасло дома от разрушения. Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и смещению

Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь

Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и смещению. Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь.

Важен подбор технологии к каждому строению, то что по нормам подходит к каркасному туалету, скорее всего не подойдёт к каркасному дому из-за больших ветровых и снеговых нагрузок.

Технология малой стройки от Лари Хон

В данном пособии дано очень хорошее описание устройства и способа усиления каркасного дома. В последнее время достаточное большое количество «строителей», и частных застройщиков, стали строить каркасные дома, но, как показывает практика, далеко не все из них понимают, что необходимо каркасному дому, чтобы он простоял десятилетия, а не только до того момента когда строители съедут по окончанию стройки. Известный мастер, строитель и профессионал своего дела Лари Хон, поделился общепринятыми нормами на строительство, приведенные в описании выше и на видео ниже.

И ещё одна маленькая подборка фотографий

Данные дома были построены совсем недавно, одному из них нет и года. Строители посчитали, что укосины и ОСБ это ненужная трата денег и времени. Что из этого вышло, можно увидеть ниже на фотографиях. Во втором доме, судя по всему, было лишь несколько укосин в наружных стенах, а вот в перегородках стоят уже новые, временные укосы, которые не дают дому крениться дальше и видимо поставлены уже не строителями, а заказчиком. Мы, в наших домах и проектах стараемся использовать укосины как в стенах так и в перегородках. При строительстве дома по нашему проекту вы потратите на все укосины не более половины дня в общей сложности, но они помогут избежать многих проблем. Некоторые недальновидные или неопытные строители будут настаивать, что укосины не нужны и, что их заменит полностью наружная отделка из наборной доски, но к сожалению, практика показала, что это не так. Только ОСБ, укосины и качественная сборка позволит построить хороший и надёжный дом!

Что такое временные укосины и их установка

Временные укосы являются важным элементом при возведении каркасного дома. Они служат для того, чтобы:

  • Не позволить послабление угловой стойки с элементом нижней обвязки;
  • Укрепить угловые стойки, при их установке, сделать их более устойчивыми;
  • Для того чтобы добиться максимальной четкости в выравнивании стен при их возведении;
  • При выявлении проблем с правильностью установки дверного или оконного проемов, внутренней или наружной облицовки помещения;
  • В случае, если не получается навесить двери, равно как не сходятся между собой плиты на этапе отделки;
  • Во время установки стропил под крышу.

Установка их достаточно проста, если четко соблюдать инструкцию.

Сперва следует убедиться, что все углы ровные. Эта операция выполняется строительным уровнем, а если его нет под рукой – обычным грузилом. В США существует свой метод, которым также можно воспользоваться. Следует установить строительный уровень на доске, длина которой является аналогичной длине стены. Временные подпорки укрепляются блоками, которые привинчены к нижнему основанию.

Подпорки не всегда необходимо покупать на строительном рынке, их можно сделать и самостоятельно. Для этого нам понадобится доска с сечением 25х100 миллиметров (однако, если на вашей местности распространены сильные порывы ветра, это сечение следует увеличить). Доска должна быть приблизительно на 30 процентов больше высоты перегородки. Далее необходимо прислонить укосину к стене под углом 45 градусов (если нет возможности– то до 60 градусов).

Производим наметку пазов в стойках, и верхних и нижних лагах. Пазы вырезаем, на укосине обрезаются углы в соответствии с намеченной геометрией. Если рядом расположен дверной или оконный проем – желательно укосину размесить из угла в проем. Если расположить ее таким образом, нагрузка с этих точек равномерно распределится по остальной конструкции. При креплении укосин не рекомендуется применение саморезов, только гвозди по 2 или 3 штуки.

Для того чтобы не просто возвести каркасный дом, а сделать это качественно, с расчетом на то, чтобы семья жила в нем длительное время, при строительстве обязательно следует устанавливать подпорки. Такой, казалось бы, незначительный элемент способен обезопасить постройку от деформации и даже падения. В случае если вы прибегли к услугам подрядчика, на этапе рассмотрения проекта дома проследите, чтобы компания внесла этот момент в чертежи и планы.

Если же вы решили строить дом самостоятельно – не упустите этот вопрос, подойдите к нему со всей ответственностью. Впоследствии вы скажете себе же «спасибо». Ваш дом выдержит и испытание временем, и сильным ветром, и снегопадом. Потому что укосины в каркасном доме– залог спокойного и долговременного проживания.

Ответы знатоков

Anna Yakimovich:

Потому что из прямоугольника может получиться параллелограмм, если будет приложена некоторая сила. А у треугольника невозможно изменить углы, не меняя длины сторон.

ЮриЙ:

На то они и УКОСИНЫтреугольник делают — прочную фигуру

андрей иванов:

А вам в школе не говорили, что треугольник самая прочная фигура ?

Victor Bobo:

Это надо в школу ходить, геометрию учить.

Генрих Монт:

Это здорово, Андрей, что ты этим заинтересовался. Но, понимаешь, каждому человеку наше государство выделяет 11 лет на решение подобных проблем. Средняя школа — это дело называется.Если бы ты вовремя понял это, ты никогда не писал бы «на искосок», «лучь», «аллюминевые» и прочее. И почему «укосины в каркасном доме держат прочней» тебе тоже было бы понятно. Этому учат на уроках геометрии. Мне жаль тебя. Тебе всю жизнь будет «мучительно больно за бесцельно прожитые годы»

lex emeliyanov:

Смотря что держат. Облицовку они держат хуже.

Владимир Петров:

Укосины всегда на искосок делают . Они так в себе соединяют две плоскости горизонтально и вертикально . И поэтому они держат надёжнее

Ольга:

Их ставят для устойчивости а не для прочности Наз связи

ip:

Можно отвлечься от лирики и попробовать нарисовать силы и моменты в конструкции с укосинами и без них.Там, где есть укосины, моментов на стыках не будет вообще. Это значит, что гвозди/шурупы/стяжки не будут вырываться из конструкции…Рисуйте. Базовые правила всегда очень простые)))

Иван Иванов:

Физику видать прогуливал. Покажи мне прямую укосинуТреугольник образуемый укосинами никогда не поведет, а кровать придется подтягивать после бурных занятий на ней любовью….

Ольга:

Основа устойчивости -замкнутый треугольник

Сергей Дмитриев:

Не сравнивай распределение нагрузок на кровать и на стену. На кровать — вертикальная нагрузка. На стену — приходится ещё и боковая нагрузка — вот и ставится укосина. Не хочешь ставить укосину — делай перемычки часто — как лестница будет стена.

Владимир Захаров:

Укосина придает жесткость конструкции. Если не знаком в термехом и сопроматом, то согласись и прими за аксиому

хаски:

так сделайте каркас дома своего из таких же кроватей и не мучайтесь

Ручной дракон:

Сила есть вектордве силы складываясь дают результирующий вектор — третью силу. Направьте её противоположно и вы получите сумму всех сил равных нулюНачертите (колинеарно) увидите треугольник. Не прямоугольник

Дамир Кулик:

Ой на самом деле вопрос очень даже интересный, но думаю данный вопрос лучше задать профи, а точнее обратитесь в фирму karkasdom18, ее можно найти введя в гугле: Каркасные дома Новастрой +7(3412) 568-518

Видео о укосине в каркасном доме

Для чего  нужны укосины?

Если вы не знаете, как делать укосины в каркасном доме, для начала ознакомьтесь с тем, какие функции они выполняют. В каркасе все детали расположены перпендикулярно и параллельно друг другу, и поэтому они не всегда могут быть устойчивыми к поперечным нагрузкам, к примеру, если присутствует «гуляние» грунта, воздействие ветром или снега. Для того, чтобы придать необходимую жесткость конструкции, в каркас встраивают укосины. Это особые диагональные элементы, которые не только сделают каркас стабильнее и устойчивее, но и будут удерживать внешние стороны дома.

Если в каркасе не предусмотрены элементы жесткости, оно со временем может утратить геометрии, а это приведет в свою очередь к деформации внутренней и внешней отделки. При сильных нагрузках по бокам дом даже может сложиться. Менее страшные последствия – это потеря тепла из-за того, что будет нарушена целостность слоя утеплителя и долговечность дома будет уменьшена. В таком случае установка укосин в каркасном доме будет оправдана, хоть и повлечет за собой дополнительные затраты материалов, средств и времени.

В каких случаях установка не требуется? Это относится к небольшим постройкам, к примеру, туалеты, гаражи и хозяйственные блоки. Также это возможно, если в доме использована внешняя косая обрешетка. Если материал для облицовки крепкий и большого размера, к примеру, прочная фанера или плиты ОСП-3.

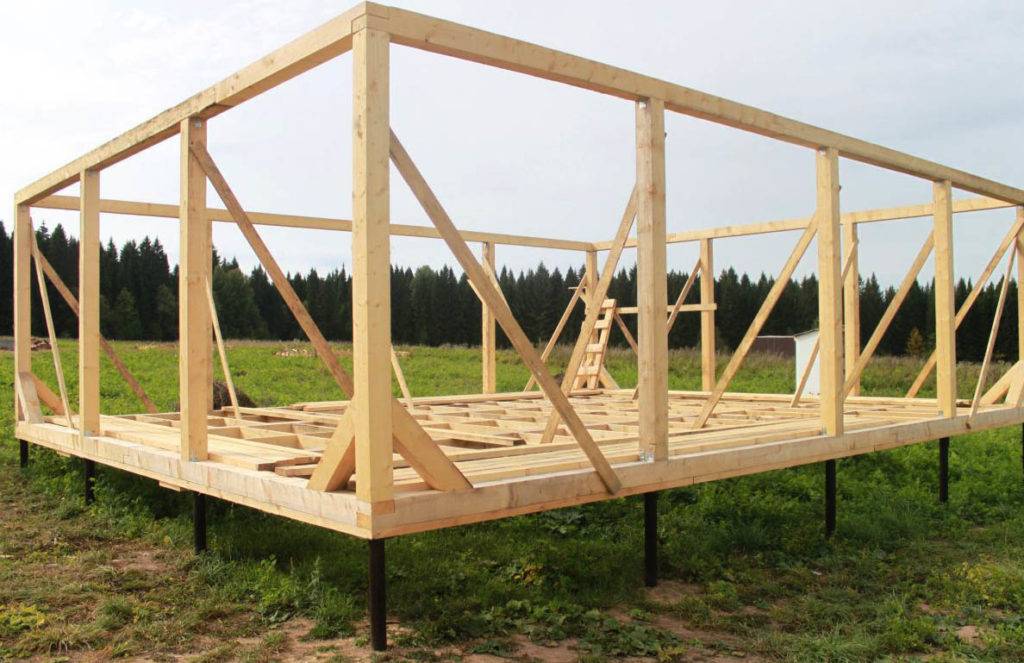

Установка укосин

Расскажем, как правильно установить укосину.

Как мы говорили выше, укосина представляет собой доску, которая крепится поверх стоек под некоторым углом к полу. Как правило, достаточно использовать доски сечение 25х100 мм. Они устанавливаются в идеальном варианте под углом 45 градусов относительно плоскости пола. Установка их производится от центра стены к углам потолка. Длина досок-укосин, соответственно, может превышать длину стоек на 30%

Идеальное расположение укосин

Вследствие того, что не все стены остаются сплошными, иногда невозможно смонтировать длинные укосины под углом 45 градусов. На стенах, где имеются оконные и дверные проемы, приходится ставить укосины под другим углом, обычно не более 60 градусов.

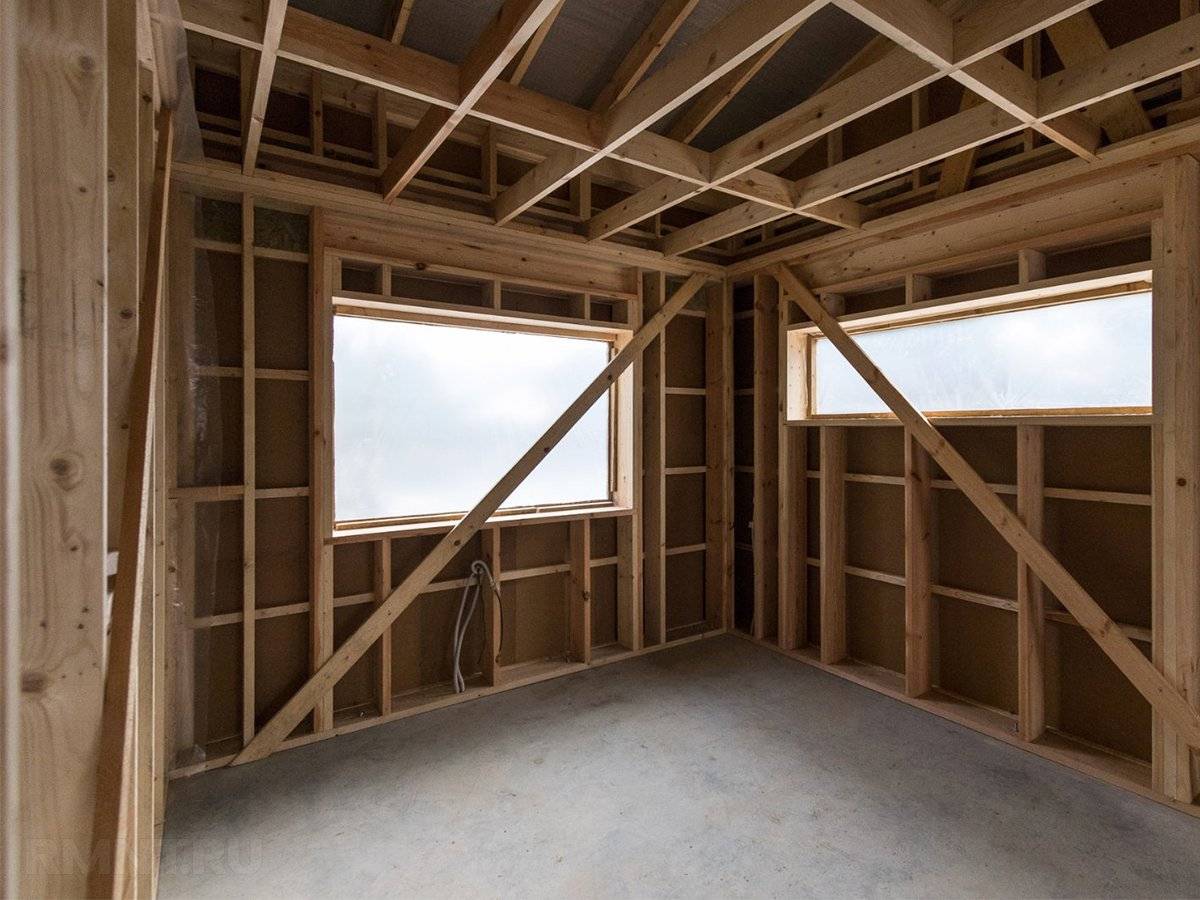

Укосины в стенах с проемами

Отметим важный факт. Укосины нужно делать не только на наружных, но и на несущих внутренних стенах. Это придаст дому максимальную жесткость.

В общем случае нужно помнить главные правила монтажа укосин

  • Уклон укосин, стремящийся к 45 градусам.
  • Нижняя часть ставится ближе к центру стены, верхняя — к верхнему углу.
  • Укосина должны быть максимально связана с обвязкой и стойками каркаса.

Краткое описание

Деревянный каркас дома

Основанием каркасного дома, как следует из названия, служит внутренний каркас. Именно от него, в основном, зависит прочность и долговечность дома

Поэтому очень важно приобрести для каркаса качественные материалы и правильно собрать

Чаще всего для каркаса используют древесину хвойных пород, намного реже – лиственные виды и металл. Для стоек, которые принимают вертикальную нагрузку, лучше всего подойдет клееный брус. Перемычки, которые распределяют вертикальную нагрузку, делают из досок.

Этапы строительства каркасного дома:

  • устройство фундамента;
  • укладывание брусьев нижней обвязки и их крепеж к фундаменту;
  • монтаж стоек;
  • монтаж верхнего яруса;
  • укрепление каркаса;
  • монтаж потолочных балок и устройство кровли;
  • утепление;
  • внешняя и внутренняя отделка.

Каркас – довольно массивное сооружение, сделанное из прочного материала. Зачем же проводится дополнительное укрепление каркаса (пятый этап), и можно ли обойтись без него?

Укосины в каркасном доме — необходимость!

Последствия строительства каркасного дома без укосин

Дома на фотографиях ниже, были построены с соблюдением всех строгих американских и канадских норм каркасного домостроения, но даже это не явилось панацеей, и не спасло дома от разрушения, при больших снеговых и ветровых нагрузках

Обратите внимание на то, что вместо ОСБ использовали фанеру, которая имеет гораздо большую пространственную жесткость и выдерживает большую нагрузку без видимой деформации. Но и это, к сожалению, не спасло дома от разрушения

Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и смещению. Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь.

Важен подбор технологии к каждому строению, то что по нормам подходит к каркасному туалету, скорее всего не подойдёт к каркасному дому из-за больших ветровых и снеговых нагрузок.

Технология малой стройки от Лари Хон

В данном пособии дано очень хорошее описание устройства и способа усиления каркасного дома. В последнее время достаточное большое количество «строителей», и частных застройщиков, стали строить каркасные дома, но, как показывает практика, далеко не все из них понимают, что необходимо каркасному дому, чтобы он простоял десятилетия, а не только до того момента когда строители съедут по окончанию стройки. Известный мастер, строитель и профессионал своего дела Лари Хон, поделился общепринятыми нормами на строительство, приведенные в описании выше и на видео ниже.

И ещё одна маленькая подборка фотографий

Данные дома были построены совсем недавно, одному из них нет и года. Строители посчитали, что укосины и ОСБ это ненужная трата денег и времени. Что из этого вышло, можно увидеть ниже на фотографиях. Во втором доме, судя по всему, было лишь несколько укосин в наружных стенах, а вот в перегородках стоят уже новые, временные укосы, которые не дают дому крениться дальше и видимо поставлены уже не строителями, а заказчиком. Мы, в наших домах и проектах стараемся использовать укосины как в стенах так и в перегородках. При строительстве дома по нашему проекту вы потратите на все укосины не более половины дня в общей сложности, но они помогут избежать многих проблем. Некоторые недальновидные или неопытные строители будут настаивать, что укосины не нужны и, что их заменит полностью наружная отделка из наборной доски, но к сожалению, практика показала, что это не так. Только ОСБ, укосины и качественная сборка позволит построить хороший и надёжный дом!

Типичные проблемы

Для того чтобы укосины действительно качественно выполняли свою функцию и оправдали финансовые и трудовые вложения в их установку, следует строго придерживаться основных правил монтажа данных конструкций.

Вот некоторые секреты установки:

  • укосины должны быть врезаны в верхнюю, нижнюю горизонтальные обвязки каркаса и в вертикальные стойки — только так каркас станет максимально жёстким;
  • установка укосин изнутри менее удобна, однако обеспечивает гарантированное отсутствие «мостиков холода»;
  • при прикреплении укосин к каркасным элементам нужно использовать только гвозди, но не саморезы;
  • на одну стену вполне достаточно установить только две разнонаправленные укосины. Большее число укрепляющих элементов вряд ли значительно повысит степень жёсткости каркаса;
  • монтаж нужно производить от центральной части нижнего бруса к углам наверху. Такой порядок установки обеспечит образование прямоугольного треугольника между элементами жёсткости и угловой стойкой;
  • если укосины устанавливаются исключительно на внешних стенах сооружения, то большая часть статической нагрузки приходится именно на них, а не на внутренние перегородки.

Помните: монтаж укосин вовсе не гарантирует защиту дома от внешних нагрузок в случае, если материал данных элементов подобран неверно или же процесс установки производится с ошибками.

Последствия ошибок при выборе материала и монтаже:

  • применение полых укосин — степень их износоустойчивости невысока;
  • аналогичная проблема встречается при выборе укосин с маленьким поперечным сечением и в целом некачественных пиломатериалов;
  • выбор в качестве укосин полос или лент из металла для больших домов — такие укрепляющие элементы больше подходят для мелких строений;
  • использование некачественно просушенной древесины — после усыхания в зонах соединений компонентов образуются зазоры и жёсткость конструкции снижается;
  • установка укосин в углах чревата снижением показателя устойчивости конструкции в целом.

Очевидно, что использование укосин — обязательное условие укрепления каркасного жилого дома. Сооружения, в которых такое решение было реализовано, прослужат достаточно долгий срок, на протяжении которого будут успешно противостоять стихии и другим нагрузкам. Таким образом, укосины фактически застрахуют владельца от гораздо больших потерь, чем те, которые связаны с изготовлением и установкой этих элементов.

рмнт.ру

20.12.17

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
