Почему бьёт током
Чтобы разобраться для чего нужно заземление, для начала разберёмся в каких случаях и почему нас бьет током. Главное, что нужно для протекания электрического тока – это разность потенциалов. Это значит, что если вы стоите на полу и возьметесь за оголенный провод или другую токоведущую часть руками – то ток через ваше тело и пол стечёт в землю. Переменный ток силой всего в 50 мА уже является опасным для человека. А если вы обеими руками возьметесь за токоведущую часть и повисните на ней не касаясь земли, то скорее всего ничего не произойдёт, проверять это, конечно не стоит.
Наибольшее сопротивление заземляющих устройств опор ВЛ.
Поэтому птиц не бьет током на проводах. Но вернёмся к разговору о заземлении. Как мы уже сказали, корпуса электроприборов заземляют. Для чего это нужно? Проводка и другие узлы оборудования, такие как электродвигатели, ТЭНы и прочее в нормальном состоянии не имеют контактов фазы с корпусом прибора, металлорукавом или бронёй кабеля. Но в случае неполадок фаза может оказаться на корпусе. Это может произойти при повреждении изоляции обмоток двигателей и трансформаторов, пробоя диэлектрического слоя ТЭНов, повреждения изоляции соединительных проводов внутри прибора и кабельных линий.
Глубина заземления.
В результате на корпусе окажется опасный потенциал, простым языком: корпус окажется “под фазой”. Когда вы коснетесь его стоя босиком на плитке, бетонном и даже деревянном полу – вас ударит током. В худшем случае, это может привести к смерти. Чаще всего такая ситуация возникает в результате частичного выхода из строя ТЭНов стиральных машин, водонагревательных баков, проточных нагревателей. А особенно ярко такое ощущается при одновременном касании стиральной машины и водопроводных и отопительных труб, или в случае с водонагревательным баком, когда вы принимаете душ или ванную вас, бьёт током. Последняя проблема решается организацией системы уравнивания потенциалов (заземлением ванны и других металлических частей водопровода).
Если корпус поврежденного прибора заземлён – опасное напряжение стечет на землю и (или) сработает защитный прибор – устройство защитного отключения (УЗО) или автоматический выключатель дифференциального тока (дифавтомат).
Если корпус занулён – сработает обычный автомат, так как это будет коротким замыканием на корпус (ноль в данном случае). Дифавтоматы и УЗО определяют утечку тока путём сравнения токов фазного и нулевого провода – если ток в фазе больше чем в нуле, значит ток втекает в землю, через заземляющий провод или через тело человека. Такие приборы срабатывают при дифференциальном токе (разнице токов) обычно в 10 мА и более.
Будет интересно Что такое термопара: об устройстве простыми словами
Готовим нужный треугольник
Место установки электродов выбирается так, чтобы было удобно подвести заземляющую шину к распределительному щитку. Но проектные размеры не являются обязательными. Стороны треугольника могут быть и менее трех метров в длину, а глубина забивки штыря может быть уменьшена до 2-2,5 метров. Может быть увеличено и количество электродов, если грунт оказался плотным и на проектную глубину забить штыри не удается.
После разметки на выбранном месте, можно отрыть небольшой котлован на глубину до 1 метра. Одновременно копаем траншею такой же глубины для шины заземления от контура к цоколю дома. Иногда вместо котлована выкапывают траншеи по периметру создаваемого контура, что несколько упрощает процесс земляных работ
Нужно лишь обратить внимание, чтобы их ширина позволяла свободно проводить сварочные работы и забивку электродов. Края электродов, которыми они будут уходить в землю, лучше обрезать под углом и заострить шлифмашинкой. Помните, что металл должен быть неокрашенным
Помните, что металл должен быть неокрашенным.
Электроды вбиваем кувалдой в землю в намеченных местах так, чтобы они выступали над уровнем поверхности примерно на 200 мм. Затем их соединяем с помощью электросварки общей шиной из стальной полосы. От применения болтовых соединений лучше воздержаться – резьбовой контакт под землей быстро окислится, и сопротивление контура критично возрастет. Теперь можно прокладывать шину из такой же стальной полосы к фундаменту дома.
Советы эксперта
Перед точкой крепления на цоколе нужно предусмотреть небольшой изгиб, чтобы компенсировать линейные подвижки шины при перепадах температур. Полоса должна завершаться приваренным болтом с резьбой М10, к которому и будет крепиться медная клемма с проводом заземления на распределительный щиток.
Заземление — это надежная защита от многих неприятностей
Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:
Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током. Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа. Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО
Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда. Особую важность приобретает оно для современной электроники, особенно – вычислительной техники
Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.
Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно
Какими бывают системы заземления в частных домах
Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:
| Тип грунта | удельное сопротивление грунта (Ом × м) |
|---|---|
| Песок (при уровне грунтовых вод ниже 5 м) | 1000 |
| Песок (при уровне грунтовых вод выше 5 м) | 500 |
| Плодородная почва (чернозем) | 200 |
| Влажная супесь | 150 |
| Полутвердый или лесовидный суглинок | 100 |
| Меловой слой или полутвердая глина | 60 |
| Графитовыен сланцы, глинистый мергель | 50 |
| Суглинок пластичный | 30 |
| Пластичная глина или торф | 20 |
| Подземные водоносные слои | от 5 до 50 |
Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:
Технические требования к контуру заземления
Основными эксплуатационными характеристиками считаются две:
- надежность конструкции, способной длительное время находиться в готовности к пропусканию через себя огромной энергии молнии;
- хорошая электрическая проводимость токов коротких замыканий на землю и утечек в любой неблагоприятный для этого сезон года.
Надежность заземления
Токи молнии могут превышать сотни килоампер, но, они действуют очень быстрым разрядом. Даже за совсем короткое время они способны прожечь крышу здания, расколоть вдоль ствола гигантское дерево. Такую большую энергию должно передать от молниеотвода в землю сделанное своими руками заземление.
Создавать конструкцию контура необходимо из новых металлических деталей. Если использовать стальные уголки для электродов, то их надо выбирать с габаритами не менее чем 40×40 мм, а для соединительной обвязки применять полосы с поперечным сечением от 50 кв мм.
Более тонкие детали могут не справиться с пропусканием мощного энергетического потока и сгорят. Тогда молния найдет другой путь — вполне возможно, что через оборудование жилища.
Все соединения деталей контура заземления при самодельной сборке собираются только сваркой. Швы должны выполняться качественно и не разрушаться под действием агрессивной среды грунта длительное время.
Электрическая проводимость заземления
На этот показатель влияют многие факторы:
- состав грунта;
- климатические условия местности;
- время года;
- конструкция контура заземления.
Влияние грунтов
Скальные, песчаные, глинистые, торфяные почвы обладают разным электрическим сопротивлением. Если здание построено на каменистой почве или скале, то добиться хорошей проводимости контура заземления довольно сложно. Ему необходимо создавать много электродов и заглублять их далеко в почву.
На глинах и торфяниках с высоким уровнем грунтовых вод этот вопрос решается просто, а на песчаных — занимает среднее положение.
Сезон, время года
Жарким летним месяцем грунтовые воды расположены низко. Во время сильных морозов зимой они сверху промерзают. Благодаря этому электрическое сопротивление почвы возрастает, а проводимость — снижается. В эти периоды и следует выполнять электрические замеры контура заземления. Они будут отражать реальные характеристики электрической схемы при ее отягченных обстоятельствах.
В период весенне-осенней распутицы, как и при сильном дожде, создаются благоприятные условия для растекания токов через контур заземления. Делать замеры и испытания контура при таких условиях не имеет смысла: вы не будете знать реальных параметров и не сможете принять действенных мер для их восстановления в случаях нарушения.
Влияние конструкции заземления
Чтобы токи молнии надежно проходили через наш контур в землю, необходимо обеспечивать достаточную контактную площадь заглубленной металлической части с почвой. Делается это за счет выбора количества электродов, их длины, метода подключения.
Металл электродов тоже влияет на проводимость контура. Стальные электроды, размещенные в грунте, находятся в агрессивной среде, постоянно подвергаются коррозии. Частички ржавчины со временем утолщаются, образуются чешуйки, которые периодически отходят от металла.
Попавший между ними и электродом воздух отодвигает грунт от металла, электрический контакт которого с почвой нарушается, сопротивление току возрастает. Этот процесс коррозии остановить невозможно, красить электроды нельзя, а их состояние следует контролировать периодическими замерами.
Промышленные детали контуров заземления, выпускаемые производителями для современных домов, дач и коттеджей, покрывают слоем гальванопластики, более устойчивым к агрессивному воздействию почвы. Они могут служить на несколько десятилетий дольше, чем простые стальные уголки или трубы.
Как подключить защитный провод к розеткам в дачном домике
Не следует забывать, что вся электропроводка в дачном домике выполнена двухжильным кабелем. В случае обустройства заземления к заземляющим клеммам всех розеток и приборов необходимо подключить третий проводник. По правилам, он должен входить в состав общего трехжильного кабеля, которым выполняется разводка в помещениях.
Все просто, если в дачном домике выполнена проводка открытого типа, которую несложно заменить. В противном случае, старую электропроводку положено отключить и обустроить новую (открытого типа) трехжильным кабелем. Эстетику можно обеспечить применением кабель-каналов. Как вариант, возможно использование пластиковой гофротрубы.
Понятно, что хочется сэкономить и проложить отдельный провод заземления к розеткам. Вам решать, нарушать правила проводки или не нарушать. Однако кабель-канал все равно придется монтировать.
Изобретательный ум российского дачника не ограничен ничем, и может появиться соблазн как-то заземлить каждую розетку отдельно. Этого точно делать не следует, так как сопротивление и качество каждого заземления не может быть одинаковым, что легко приведет к появлению опасного напряжения на одном из приборов.
Так какой все же контур выбрать?
Давайте сначала разберемся при каких условиях используют те или иные типы контуров.
Замкнутый треугольный контур:
- Сеть 220/380В в дом заведена через силовой водный щит.
- Продолжительная суммарная потребляемая мощность более 3кВт.
- Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).
Две группы линейных заземлителей:
- Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
- Электропровод заведен под землей через внешний щит.
- В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).
Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.
Можно ли сделать заземление на винтовых сваях | Город свай
Построить собственный дом — это не только мечта многих жителей мегаполисов, но и реальная потребность множества людей, не имеющих собственного жилья. При этом возведенный дом должен быть максимально безопасен для его жильцов. Учитывая, что современное жилище — это большое количество различного оборудования, которое функционирует от электричества, а отдельно стоящий дом в большей степени подвергается воздействию окружающей среды окружающей среды, то связанные с этим риски значительно возрастают.
Это могут быть перепады напряжения вкупе с короткими замыканиями, которые могут не только испортить бытовую технику, но и стать причиной пожара и даже нести угрозу человеческой жизни. Именно поэтому рекомендуется обязательное проведение мероприятий, связанных с организацией электробезопасности, в частности устройство в частных домах, в том числе на винтовых сваях, системы заземления
Важно понимать, что заземление в доме на винтовых сваях — это отдельная конструкция, но никак не подсоединение заземляющего провода к свайному полю фундамента
Преимущества и недостатки винтовых опор
Винтовые сваи характеризуется целым рядом очевидных преимуществ:
- Нет нужды в масштабных земляных работах, так как сваи устанавливаются путем ввинчивания в грунт.
- Уменьшаются финансовые затраты на возведение объекта.
- Основание обладает достаточной прочностью.
- Продлеваются сроки эксплуатации свай, что обусловлено достаточной толщиной их стенок.
- Упрощается монтаж заземлительного контура.
- Качественное заземление обеспечивается благодаря обширным металлическим поверхностям.
В то же время имеются у винтовых опор и недостатки:
- Сварные швы — не лучшее решение для создания соединений при обустройстве заземления. Такие участки коррозируют прежде всего.
- Срок службы винтовых свай существенно сокращается, если поблизости присутствуют источники утечки тока в грунт — заземленная электроподстанция, железная дорога или сотовые передатчики.
Разрабатываем схему
Для определения параметров элементов наружного заземления применяют следующие рекомендации:
- Если используется труба, минимальная толщина стенки должна быть минимум 3-4 мм.
- Поперечное сечение круглого прута не может быть меньше 14 мм.
- Когда вбивается уголок, толщина металла – от 4-5 мм.
Для связки берут железную полосу, толщиной от трех миллиметров. Минимальная ширина – 1 см. Нижний конец электрода должен выходить за пределы зоны промерзания на 10-15 см. Штыри вбиваются с шагом не менее половины их длины. При этом расстояние между ними не может быть меньше двух метров.
Самым популярным типом заземлителя является треугольник, сваренный из полосы, к вершинам которого приварены стержни. Сначала вкапывают электроды, затем при помощи электросварки крепят треугольник. Замкнутая система пригодна для участков малой площади. Если есть возможность, лучше воспользоваться линейной системой. Нарисуйте эскиз или сделайте чертеж, чтобы на основании него правильно нанести разметку и разместить отдающие проводники.
Зачем нужен заземляющий контур
К подавляющему большинству дачных участков подведены однофазные сети с напряжением 220 В. Это значит, что к электроустановкам ток подается по двум проводам – фазному и нулевому (нейтрали). При этом всегда существует вероятность повреждения или износа изоляции электронагревателей, двигателей либо самих проводников. Тогда на металлическом корпусе прибора возникнет высокий потенциал от прямого контакта с фазой.
Чем это чревато? Прикосновение к такой поверхности в обычных условиях приведет к ощутимому удару током. Если же в этот момент вы стоите босиком на сыром бетонном полу или держитесь рукой за стальную трубу центрального отопления или водопровода, то разряд может оказаться смертельным. Причина в том, что электрический ток ищет путь наименьшего сопротивления к земле, а вы замыкаете цепь на себя и становитесь проводником, что хорошо видно выше на схеме.
Вывод простой: чтобы обезопасить себя и близких от поражения из-за нарушения изоляции, нужно проложить заземляющий проводник, по которому электроток самостоятельно уйдет в землю
Важное условие: его сопротивление должно быть в несколько раз ниже, чем у человека (около 1000 Ом) и составляет для частных домов не более 30 Ом. Тогда при случайном прикосновении фазное напряжение не выберет вас в качестве проводника, поскольку у него есть более легкий путь попасть в грунт
Помимо обеспечения элементарной безопасности, заземление на даче выполняет такие функции:
- дает возможность правильно функционировать дифференциальным автоматам и устройствам защитного отключения (УЗО);
- выравнивает потенциал между всеми стальными элементами, контактирующими с грунтом, — батареями отопления, трубопроводами и так далее;
- позволяет корректно работать сложной электронике, какой оснащаются отопительные котлы, водонагреватели и вычислительная техника;
- подземный контур допускается присоединять к громоотводу;
- на заземленных электроприборах не скапливается статический заряд.
Нужно ли защитное устройство на садовом участке, и каким оно должно быть?
Нужно ли заземление на даче? Каждый участок дачного товарищества должен быть снабжен этим недорогим и простым приспособлением для безопасности не только одной дачи, но и всего садового массива. Нередко при авариях электропроводки возникает пожар, который может перекинуться на соседние дома.
Дома на садовых участках строят из различных материалов. Для быстрого возведения дачного дома часто применяется способ каркасного строительства. При грозах и не оборудованном заземляющим устройством и громоотводом участке, велика вероятность возникновения пожара и поражение людей электричеством.
Также необходимо сказать о выходе из строя дорогостоящих бытовых приборов:
- при резких скачках напряжения в сети;
- замыкания на корпус фазы;
- при поражении молнией.
Еще один очень важный вопрос, который необходимо разобрать перед началом работ – это критерии выбора защитного устройства:
Следует определить величину сопротивления устройства. Разброс рекомендаций в источниках достаточно широк. Он колеблется от 0,5 Ома до 60 Ом, но все — таки необходимо делать заземление ниже уровня организма человека. Значит, оптимальным будет значение ниже 4 Ом.
- Необходимо знать на какую глубину необходимо забивать электроды заземления. Это значение зависит от: качества и состава почвы на участке;
- глубины прохождения грунтовых вод;
- глубины промерзания земли зимой и других климатических особенностей региона.
Чем выше находится уровень грунтовых вод, тем меньше глубина забивания в грунт уголков или готовых электродов заземлителей.
Этот критерий влияет и на размер равностороннего треугольника при монтаже заземления. Длина электродов и размер стороны треугольника бывают от 120 сантиметров до 300 сантиметров. Устройство заземления располагают не ближе 3 метров от стены домика и на участке расположения распределительного щитка.
Выбор места для монтажа
От правильно подобранного места обустройства контура во многом зависит его эффективная и безопасная работа. Существует несколько рекомендаций по этому поводу:
- Нельзя размещать контур заземления в месте постоянного или частого нахождения людей или животных. В момент пробоя изоляции и отвода напряжения в грунт, находящийся в непосредственной близости человек или животное могут пострадать. Лучше принять меры по ограждению такого участка.
- Некоторые специаоисты рекомендуют располагать контур с северной стороны здания. Это объясняется более влажной сырой на таком участке.
- Если почва через чур влажная и существует большая вероятность коррозии металла контура, то лучше изготовить его из стали большого сечения. А также конструкцию контура можно покрыть специальными токпроводящими материалами, которые защитят от коррозии, но не ухудшат электрический контакт с землёй.
- Не стоит располагать контур заземления вблизи с теплокоммуникациями. Пересушенный грунт негатино сказывается напоказателе сопротивления контура.
- Запрещено располагать контур в непосредстьвенной близости с газопроводом, проходящим в земле.
- Глубина размещения контура должна быть ниже уровня замерзания грунта, но не менее 0,5 м.
При соблюдении этих рекомендаций, можно быть уверенным в правильности подобранного места, и надежной работы заземлителя.
Нормы заземления
Главное требование, предъявляемое к заземляющему устройству – это его сопротивление.
При напряжении питания в системе 380/220В данное сопротивление для частного дома должно быть не более 30 Ом.
Если у вас в доме подключен газовый котел, в целях защиты и предотвращения возможного взрыва котла, газовики предъявляют более жесткие нормативы – не более 10 Ом.
Чем меньше сопротивление заземляющего устройства, тем больше его надежность.
Согласно закону Ома I=U/R. То есть, чем меньше R, тем больше ток КЗ, а значит защитный аппарат сработает обязательно. Но есть здесь и “подводные камни”, о них поговорим чуть дальше.
Заземление на даче своими руками. Схема контуров
Сопротивление системы отвода тока должно быть меньше сопротивления тела человека. Для расчетов принята средняя величина — менее 4 Ом. В нормативах встречаются значения допустимого сопротивления в 0,5 Ом, 30 Ом, 60 Ом. Но здесь, где речь идет фактически о жизни и смерти, уж лучше меньше, чем больше.
Статья по теме:
Стабилизатор напряжения 220В для дачи: какой выбрать прибор для защиты техники. Параметры однофазных устройств. Особенности установки стабилизатора. Выбор оптимальной модели.
Сопротивление грунта
Заземляющий контур должен обеспечивать минимально возможное сопротивление и надежный контакт с землей. Однако грунт имеет разное удельное сопротивление. Это зависит от его состава:
- песок — 1000 Ом*м;
- чернозем — 200 Ом*м;
- супесь — 150 Ом*м;
- суглинок лессовидный — 100 Ом*м;
- глина полутвердая — 50 Ом*м;
- суглинок пластичный — 30 Ом*м;
- торф или глина пластичная — 20 Ом*м.
Показатели удельного сопротивления различных слоев грунта
Мы видим, что слои с наименьшими значениями сопротивления находятся на значительной глубине. Проблема успешного заземления решается несколькими способами:
- более глубокое погружение электродов в почву;
- добавление дополнительных вертикальных элементов;
- наращивание площади контакта стержней с грунтом (использование более широких штырей с большим сечением);
- увеличение расстояния между электродами.
Установка розетки с заземляющими контактами

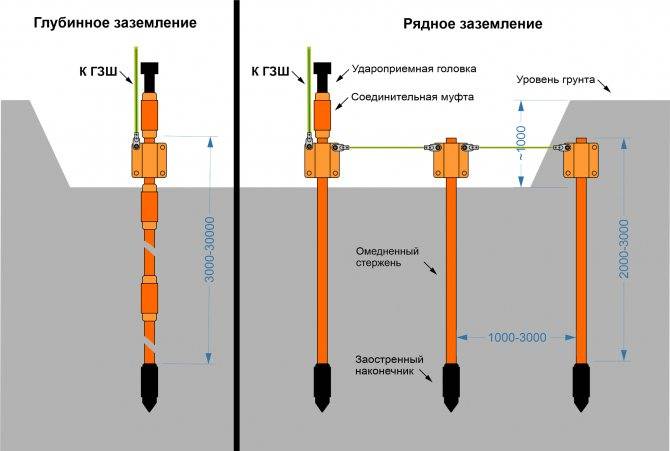

Основные схемы заземления в загородных домах
- Заглубленный металлический контур вокруг строения. В основном это арматура, забитая в землю. Пруты соединены между собой приваренной металлической шиной.
- Самая популярная система заземления на даче своими руками — схема трех или нескольких погруженных в грунт длинных электродов, связанных стальной полосой.
- Заземление с одним стержнем, утопленным на значительную глубину (от 6 метров).
- Фундаментный заземлитель. Это замкнутый контур, выполненный из сваренной металлической сетки. Его прокладывают под нижним гидроизоляционным слоем фундамента, либо по нижнему ряду арматуры. Такое заземление может быть смонтировано только при заливке фундамента.
Для обвязки заземляющего контура используется стальная полоса шириной 40-50 мм
Как обезопасить дачу?
Рассмотрим, как сделать заземление на даче и, тем самым, обезопасить себя от удара током. Как уже упоминалось, для таких домов чаще применяют схему №2 из электродов, соединенных в виде треугольника.
Установка самодельного заземления
По данной схеме можно собрать заземление не только из заводского комплекта, но и из подручных материалов.
Траншея под заземление
Для этого понадобится:
- металлические полосы шириной 4 см и толщиной 4 мм для шины;
- стальной уголок толщиной 4-5 мм для электродов;
- шлифовальная машинка;
- садовый бур;
- лопата;
- сварочный аппарат;
- кувалда.
Сначала определяемся с местом расположения. Оно должно обеспечить удобное подключение от шины заземления к силовому щитку. Кроме того, контур нельзя размещать на расстоянии менее трех метров от фундамента дома. Перед началом работ рекомендуется проконсультироваться в местной службе электроснабжения относительно оптимальных схем заземления для вашего региона.
Последовательность работ по установке:
- В выбранном месте наносят разметку и выкапывают котлован глубиной около 1 м и траншею, ведущую к цоколю дома. Вместо котлована можно ограничиться траншеей по форме заземляющего контура.
- Края стальных уголков, которые станут электродами, заостряют в виде треугольника шлифовальной машинкой.
- Электроды заглубляют в грунт при помощи кувалды так, чтобы они возвышались над дном котлована или траншеи на 20 см.
- К уголкам горизонтально приваривают стальные полосы, образовывая треугольную шину.

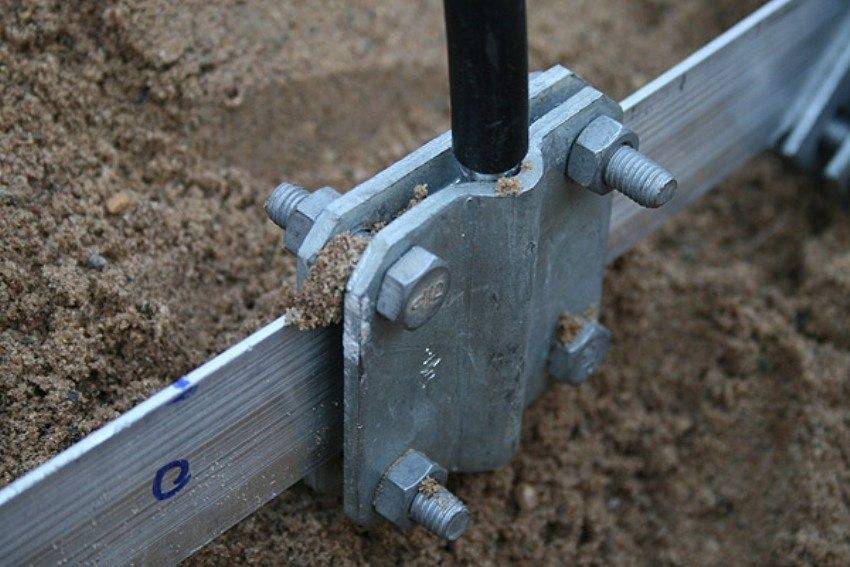

- К одному из электродов присоединяют еще одну стальную полосу (шину), укладывают ее в заранее подготовленную траншею и выводят на цоколь здания.
- Шину крепят к цоколю и к ней приваривают болт с резьбой.
- Конец шины при помощи болта соединяют с клеммой провода заземления, ведущего к распределительному щитку.
- В стене высверливают отверстие под провод и вставляют в него пластиковую гильзу.
- Провод выводят на щиток и соединяют с распределительной пластиной.
Вывод шины на цоколь дома
Конструкция готова, но прежде чем засыпать котлован, убедитесь, что все работает исправно. Но как проверить заземление на даче? Измерять сопротивление получившегося контура, не имея специального оборудования и навыков, небезопасно. В этой ситуации рациональнее пригласить работников из службы энергоснабжения, тем более что им необходимо выдать разрешающую документацию на работы по заземлению.
Если измерения покажут неудовлетворительный результат, уменьшить сопротивляемость заземления можно добавив вертикальных электродов. Еще один способ улучшить показатели – посыпать контур поваренной солью. Но нужно учитывать, что так коррозия металла усилится. Добившись нужных параметров, траншею засыпают грунтом и утрамбовывают.
Соль уменьшает сопротивляемость материала

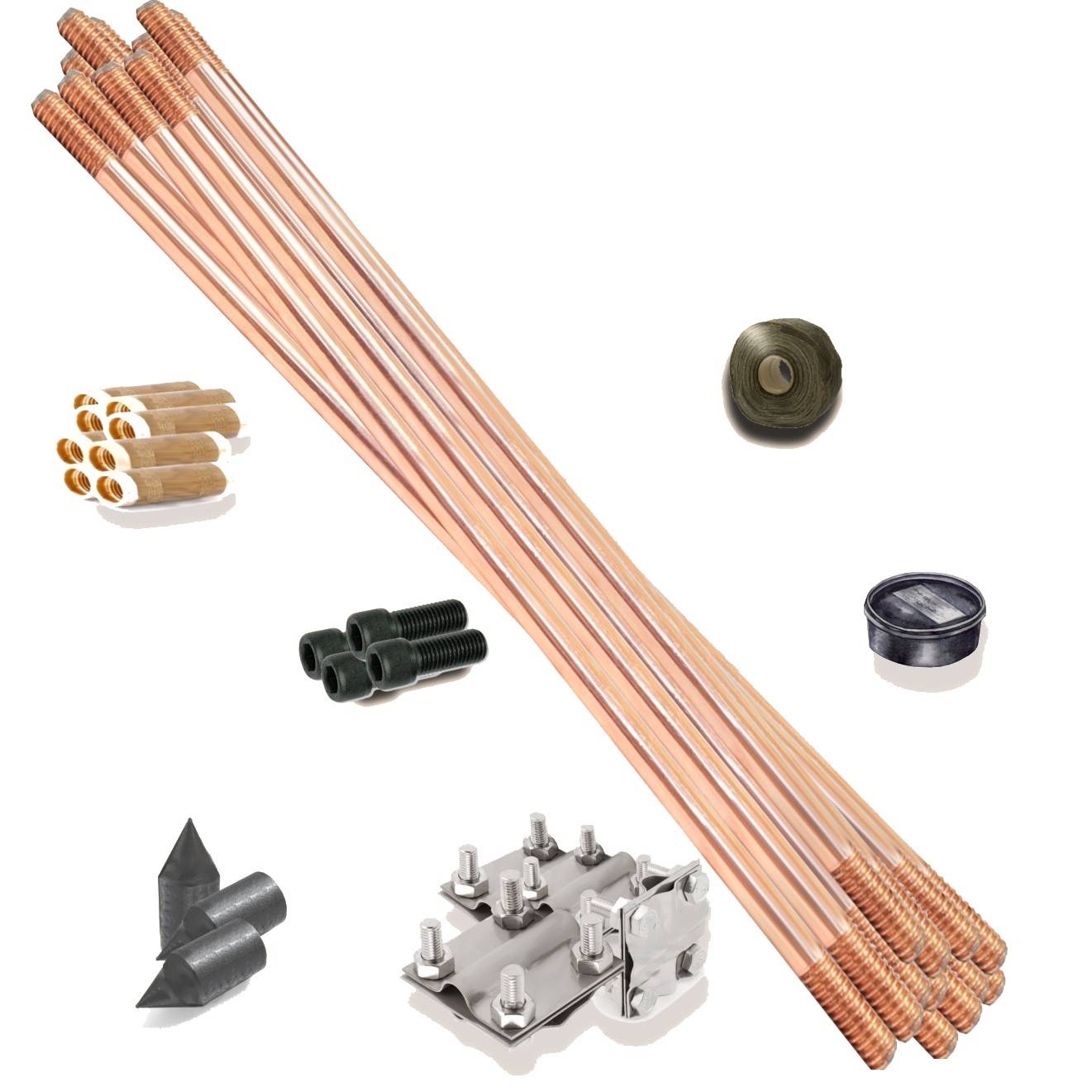

Монтаж заводского комплекта
Помимо самодельной, можно установить готовую конструкцию на даче. Заводской комплект заземления для дачи, намного удобнее в сборке и установке, чем самодельный. Он состоит из набора медных или оцинкованных штырей с соединительными муфтами, которые позволяют корректировать длину электродов по мере заглубления. Такой комплект применяется для создания заземления по схеме №3 с одним штыревым электродом.
Обычно в комплектацию входят стальные штыри с диаметром 1,4-1,8 мм и длиной по 1,5 метра каждый.
Соединения выполняется при помощи резьбовых или запрессовочных муфт, также прилагается заостренный наконечник для удобства прохождения грунта. Следует отдавать предпочтение проверенным фирмам, а устройства приобретать в магазинах с ответственными поставщиками.
Ударное воздействие передается специальной насадкой – нагелем. Его применение не дает металлу спрессоваться от ударов кувалды. Есть наборы, в которых предусмотрено заглубление штырей не ударной силой, а через переходник, соединенный с перфоратором высокой мощности.
Порядок проведения работ по монтажу:
- В подходящем месте выкапывают котлован глубиной и шириной в 1 м.
- В дно ямы вбивают штыри, наращивая их до нужной длины (6-15 м в зависимости от почвы).
- Над поверхностью земли оставляют участок электрода длиной 20 см и надевают на него контактный зажим (идет в комплекте).
- Внутрь зажима вставляют металлическую полосу или кабель заземления.
- Кабель или шину заводят внутрь дома и подключают к щитку, так же, как описывалось выше.
Заводской комплект
Остается только проверить работу устройства, и заземление на даче готово.
Итак, если вы приложите немного усилий, то при организации заземления сэкономите время и средства. Но, если вы сомневаетесь, что сможете выполнить все мероприятия правильно, обратитесь за помощью к специалистам.
