Как сделать угол наклона канализационной трубы в частном доме? Таблица и нормативы — расчет своими руками – Обзор

Как функциональность системы зависит от уклона

Правильный уклон трубы гравитационной системы канализации необходим для прохождения отходов по трубопроводу до места сброса в септик или центральную магистраль. Под действием силы тяжести стоки должны транспортироваться с одинаковой скоростью и без задержек. Если уклон будет слишком большой, произойдет повышение шума, на поворотных участках будут формироваться пробки. При маленьком значении часть отходов останется в системе.

Ревизия при подземной укладке

Что может произойти при неправильном расчете и реализации уклона труб канализации:

• Внутренняя поверхность не будет самоочищаться от остатков мусора. Со временем сформируется иловый осадок, возможны известняковые отложения.
• При сильном наклоне твердый мусор будет повреждать внутренние стенки трубопровода. Это скажется на их гладкости, на отдельных участках она снизится, что затруднит продвижение сточных вод.
• Нужно будет чаще чистить магистраль, чтобы избавиться от накопившихся наслоений.

Дополнительно учитываются поворотные участки разветвления. В этих зонах может возрастать сопротивление движению стоков, что приведет к падению их скорости. На этих участках рекомендуется делать ревизионные люки для периодической проверки и прочистки.

Профессиональное проектирование

Кроме того, если владелец частного жилого участка имеет право на ошибку – может проектировать канализацию на свой страх и риск

Для организации даже небольшого предприятия, для составления планов благоустройства городских или дворовых территорий требуются тщательно просчитанные, технически обоснованные проекты, полностью соответствующие всем существующим санитарным и строительным нормам.

Такой проектно-изыскательской работой занимаются специальные организации, имеющие государственную сертификацию на осуществление деятельности подобного рода

Заказчик при обращении к специалистам представляет им ряд документов, которые лягут в основу технического задания:

• Топографическая схема территории, с которой предполагается отведение ливневых стоков.
• Данные геологических изысканий, содержащие сведения о характере грунтов на участке.
• Общий план застройки.
• Если планируется сброс в централизованную коллекторную систему – технические условия служб водоканала на подключение.
• Санитарные нормы на проведение очистки воды, если предполагается ее сброс в природные водоёмы или на дренажные поля.
• Возможные пожелания заказчика на организацию аккумулирования собранной воды.

Итогом работы проектировщиков становится пакет документов, который включает:

• Общие сведения об обустраиваемом участке и ливневой канализации.
• Подробную принципиальную схему ливневки.
• Масштабированный чертеж-план участка с привязкой мест расположения всех элементов ливневки. По сути – готовая монтажную инструкцию для проведения дальнейших работ.
• Подробную спецификацию необходимого по ТУ оборудования.
• Полную смету на приобретение требуемых материалов и проведение строительно-монтажных и пусконаладочных работ.

Готовый проект ливневой канализации подлежит обязательному согласованию с предприятиями водоканала, органами государственного технического надзора, в санитарно-эпидемиологической службе, службе экологического контроля, ведающей состоянием водных ресурсов.

Только после полного визирования проекта во всех контролирующих инстанциях можно приступать к его практической реализации.

Некоторые проектные организации берут на себя весь процесс согласования разработанного ими проекта.

Процесс проектирования сложен, но мелочей в этом вопросе нет.

Чтобы ливневая канализация полностью выполняла свои функции, чтобы не навлечь на себя штрафные санкции за нарушения природоохранного законодательства, разработку проекта лучше поручить опытным специалистам, квалификация которых не подвергается сомнениям.

Размеры и область использования трубы

Существуют определенные стандарты, согласно которым размер канализационной трубы зависим от области её использования. Так, в кухонные и раковинные стоки устанавливается трубопровод, диаметр которого 40–50 мм, а в канализацию, ведущую из унитаза – 75–100 мм.

Зависимость диаметра и области использования

Стандартные параметры зависят от объема воды, которое должно уйти из емкости за определенное время. Например, в квартире многоэтажного дома стоят стандартные унитазы, из которых за небольшой промежуток времени должен выйти большой объем воды вместе с отходами. Поэтому, в большинстве случаев для унитазов выбирается диаметр пластиковых или чугунных труб не менее 110 мм.

Таблица, как выбрать внутренний диаметр для канализационной трубы в зависимости от использования отвода:

Для посудомоечной, стиральной машины	25 мм
Для соединения трубопроводов со стоком ванной, душевого бокса, раковины, мойки на кухне	32 мм
Обеспечение разводки канализационной системы в помещении	50 мм
Установка напорных труб внешнего водопровода, канализации, водосточных труб, подбор диаметра для унитаза	От 110 до 200 мм

Если у Вас нестандартные параметры водопроводных систем, то перед установкой канализации нужно определить зависимость между количеством сточных вод и скоростью их отхода. Для этого рассчитываются определенные геометрические параметры.

Помимо того, что правильный диаметр позволяет рассчитать скорость отвода воды, прочистка труб также проводиться с учетом этого параметра. Например, сейчас очень популярна технология чистки канализаций системами Кёрхер, но они используются только на трубах с диаметром от 100 мм.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.

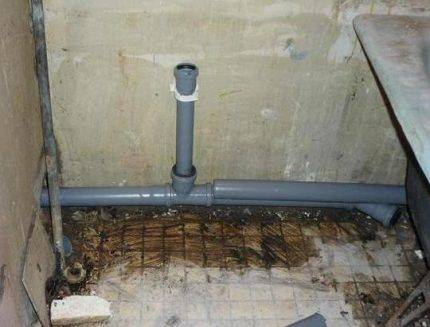

Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

1. Обеспечить максимально острый угол.
2. Сделать наклон минимальным.
3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом гидрозатворов, результат – специфический запах канализации во всем доме или квартире.

Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и регулярных засоров. К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Последствия слишком маленького уклона

Уклон нужен для правильной проходимости стоков, поскольку если вода будет стекать  слишком медленно, то это приведёт к засорам и наоборот если слишком большой угол, то вода в трубе пропадет и появятся зловонные запахи. Чуть ниже мы рассмотрим более подробно эти факторы.

Давайте представим такой вариант, уклон системы слишком мал или просто отсутствует. В таком случае скорость течения воды будет недостаточной или вовсе прекратится проток воды. Частицы, которые имеют большую плотность будут оставаться на месте и тем самым будут тормозить проход других твёрдых частиц. Что, в частности приведёт к тому, что образуется осадок. Скорость и давления во время слива воды, будет недостаточной, чтобы избавиться от загрязнений, которые скопились внутри вашей канализационной системы. Соответственно у вас появиться засор трубы и лишние проблемы.

Как предупредить образование засоров?

Засор канализации – крайне неприятное явление

Поэтому в процессе проведения монтажа следует уделить самое пристальное внимание правильному расположению труб. Следует точно выдерживать уклоны труб, так как именно нарушение этого параметра чаще всего приводит к образованию засора

Обязательно нужно установить на трубопроводе специальные фитинги для прочистки, закрытые заглушками. Такая мера поможет относительно просто устранить засор, если он все же образуется. Устанавливать такие фитинги для обслуживания трубопроводов нужно каждые 15 метров на прямолинейных участках, а также на местах резких поворотов трубопровода.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

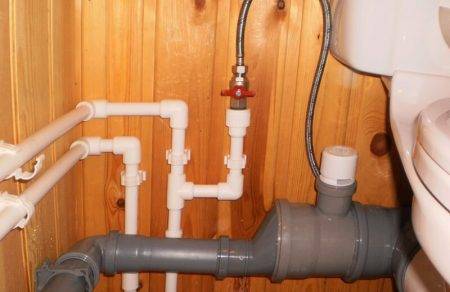

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

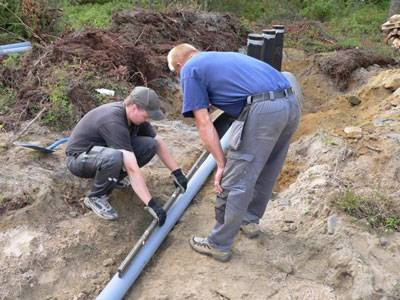

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Монтаж канализационной системы по расчетам

Для того чтобы провести монтаж труб наружной канализации наиболее часто используются трубы, диаметр которых составляет от 110 до 200 миллиметров. В соответствии с рекомендациями СНиП минимальный уклон трубы, которая имеет диаметр 110 мм, должен составлять 2 см. Если используется трубопровод с диаметром в 50 мм, то уклон должен составляет 3 см.

Во время проведения монтажа необходимо строго выполнять все требования. Дренажная система должна располагаться на глубине. Наиболее часто труба укладывается на уровне более 30 сантиметров.

Во время проведения земляных работ необходимо помнить, что чем дальше траншея отходит от здания, тем она должна быть глубже. Канаву необходимо вырыть таким образом, чтобы она была выше уровня укладки труб на 200-300 миллиметров. Если она имеет большую глубину, тогда ее необходимо немного засыпать землей и песком. Для того чтобы максимально правильно подогнать уровень канавы, необходимо использовать бечеву, которая натягивается по необходимому уровню.

Рекомендовано к прочтению: Подбор размера фитингов для канализации

Для формирования максимально качественной подушки под трубу наружной спецканализации необходимо использовать песчаную подушку. На нее будет осуществляться монтаж системы. Монтаж канализационных труб осуществляется методом раструба навстречу потоку. Благодаря этому способу монтажа можно обеспечить максимально высокий уровень герметичности.

Если во время монтажа возникает необходимость в сокращении длины трубы, ее разрезают с помощью обыкновенной ножовки. При этом необходимо по краю реза снять фаску. Обрезку раструба проводить запрещается. Для монтажа канализационной системы запрещается использовать материал с трещинами, проломами или сколами. В противном случае дренажная система будет постоянно заиливаться. После того, как будет собрана наружная канализация, необходимо проверить соответствие уклона труб вашим расчетам.

Особенности внешней канализации

Во время проектирования расположения труб наружной канализации в обязательном порядке должен учитываться ее уклон. Многие люди спрашивают как делить контруклон канализации, что это вообще такое? Это максимально большой уклон, который при монтаже внешней спецканализации вообще недопустим. Внешний отвод канализационной системы должен приводить к таким конструкциям, как септик или центральный коллектор. Во избежание замерзания канализационной системы необходимо ее прокладывать под землей. Это позволяет не только задать сточным водам правильного направления, но и выполнить все требования термоизоляции. Диаметр выхода внешней системы канализации в большинстве случаев начинается с 11 сантиметров.

В соответствии с существующими стандартами уклон трубы канализации должен равняться показателю в 2 процента. Во время выполнения земляных работ необходимо быть максимально аккуратными. Это объясняется тем, что уклон канализационной трубы может меняться в результате небольших неровностей.

С целью сведения риска изменения угла уклона канализационной трубы необходимо на дно траншеи положить подушку из песка. Она позволит поправить неровности в процессе укладки спецканализации. Расчет уклона должен производиться таким образом, чтобы с его помощью обеспечивался беспрепятственный спуск стоков из внутренней канализационной системы. Правильный уклон канализационной системы обеспечит не только ее стабильную работу, но и возможность качественного самоочищения.

С целью обеспечения безаварийной работы канализационной системы необходимо максимально точно соблюдать технологию монтажа канализационных труб. Выполнять работы нужно в строгом соответствии с существующими нормативами. Лучше всего в данном случае использовать существующие стандарты. Если наружная дренажная система имеет сложный план, тогда необходимо производить расчеты уклона ее труб. При отсутствии соответствующих знаний, умений и навыков в этой сфере лучше всего будет обратиться за помощью к специалистам, которые выполнят работы по расчету правильно.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Каким должен быть уклон канализационной трубы

Строительные нормы, которым должны отвечать сети водоснабжения и водоотведения, прописаны в СП и СНиП и обязательны для применения. Согласно этим правилам, показатели уклона сливных отводов высчитываются индивидуально к каждому строительному проекту. Угол отклонения трубопровода от условной горизонтали будет зависеть от нескольких факторов:

• материала изготовления отвода;
• величины поперечного сечения;
• расчетной наполненности;
• скорости жидкости внутри отвода.

На участках, где расчеты произвести невозможно, используют стандартные данные, которые записаны в правилах.

Для элементов системы отвода с сечением 160 мм, 85 и 110 мм, а также 40 и 50 мм, коэффициент наклона равен 0,008/0,02/0,03 соответственно. Иными словами, при длине участка в 1 метр уклон канализационной трубы 110 мм будет составлять 2 см, а уклон канализационной трубы 50 мм – не более 3,5 см.

Нетрудно заметить, что степень отклонения выводящего канала зависит от размера его поперечного сечения. Чем меньше отвод, тем больше необходимый уклон.

На практике возможно небольшое отклонение от установленных параметров. В таблице ниже приведены стандартные и минимально допустимые значения для отводов разного сечения, при этом нормативы для изделий большого размера в колонке «наименьшие» снижены.

Указанные значения применяются только в случае, если условия местности не позволяют иного. В обычных ситуациях цифры для стопятидесятимиллиметровых труб составляют 0,008, а для двухсоток – 0,007.

Наибольший уклон труб канализации на 1 метр допустимый согласно СНиП, равен 15 сотым. Но данное значение разрешено применять лишь для участков, где по объективным причинам невозможно соблюсти более пологий угол наклона, а также, когда труба короткая (не больше полутора метров).

Размеры и область использования трубы

Существуют определенные стандарты, согласно которым размер канализационной трубы зависим от области её использования. Так, в кухонные и раковинные стоки устанавливается трубопровод, диаметр которого 40–50 мм, а в канализацию, ведущую из унитаза – 75–100 мм.

Стандартные параметры зависят от объема воды, которое должно уйти из емкости за определенное время. Например, в квартире многоэтажного дома стоят стандартные унитазы, из которых за небольшой промежуток времени должен выйти большой объем воды вместе с отходами. Поэтому, в большинстве случаев для унитазов выбирается диаметр пластиковых или чугунных труб не менее 110 мм.

Таблица, как выбрать внутренний диаметр для канализационной трубы в зависимости от использования отвода:

Для посудомоечной, стиральной машины	25 мм
Для соединения трубопроводов со стоком ванной, душевого бокса, раковины, мойки на кухне	32 мм
Обеспечение разводки канализационной системы в помещении	50 мм
Установка напорных труб внешнего водопровода, канализации, водосточных труб, подбор диаметра для унитаза	От 110 до 200 мм

Если у Вас нестандартные параметры водопроводных систем, то перед установкой канализации нужно определить зависимость между количеством сточных вод и скоростью их отхода. Для этого рассчитываются определенные геометрические параметры.

Помимо того, что правильный диаметр позволяет рассчитать скорость отвода воды, прочистка труб также проводиться с учетом этого параметра. Например, сейчас очень популярна технология чистки канализаций системами Кёрхер, но они используются только на трубах с диаметром от 100 мм.

3 Трубы для устройства внутридомовой канализационной сети – какие выбрать?

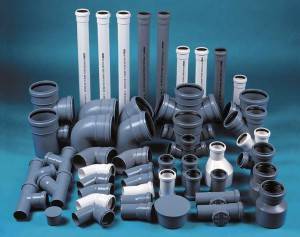

Сейчас на рынке строительных материалов представлены канализационные изделия из полимерных материалов и из чугуна. Чугунные трубы эксплуатируются в течение 100 лет, они прекрасно поглощают звуки, но их установка требует и спецоборудования, и немалого опыта.

Конструкции из пластика служат до 50 лет, они просты в монтаже, долговечны и износостойки, их несложно отремонтировать при необходимости (заменить часть трубопровода). За счет указанных эксплуатационных характеристик полимерные трубы используются в наши дни повсеместно. При этом специалисты рекомендуют монтировать чугунные изделия. Но на практике дело обстоит с точностью до наоборот.

Исходным сырьем для изготовления полимерных конструкций для канализационных сетей может служить:

• ПВХ – поливинилхлорид;
• ПП – полипропилен;
• ПЭ – полиэтилен.

К главному недостатку полимерных труб принято относить их высокую шумность. Чтобы повысить уровень звукоизоляции сетей из полимеров, поверх трубных изделий обычно укладывают минеральную вату либо иной материал, способный эффективно поглощать лишние звуки. Также трубопровод можно закрыть пластиковыми панелями или листами гипсокартона.
