Теплый пол под керамогранит +Фото и подробная инструкция монтажа – Советы

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются

При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Монтаж термоматов

Стандартный комплект нагревательного мата состоит из двух элементов:

• Термомат в рулоне с силовым кабелем.
• Гофра с металлическим зондом и заглушкой — для установки внутрь неё термодатчика. Она нужна для защиты датчика от щелочи и влаги. Если слой плиточного клея не позволяет установить гофру, приобретается специальный влагостойкий датчик.

Стандартная комплектация системы

• Терморегулятор. Подбирается исходя из максимальной мощности энергопотребления.
• Монтажные коробки, если терморегулятор будет устанавливаться в стену.
• Выносной датчик температуры (обычно идет в комплекте с терморегулятором). Лучше брать контактный датчик, а не тот, который будет измерять температуру воздуха.
• Провода для подключения терморегулятора к сети. Сечение подбирается в зависимости от мощности системы и материала провода (см. таблицу ниже)

Сечение провода, мм2	1,5	2,5	4	6
Максимальная мощность (медный провод), кВт	3,5	5,5	7	9
Максимальная мощность (алюминиевый провод), кВт	2	3,5	5,5	7

Основные правила

Подключение обязательно нужно делать через терморегулятор для сохранения заданной температуры.

Согласно Правилам устройства электроустановок (ПУЭ) обязательна установка УЗО (устройство защитного отключения) с током срабатывания 30 мА, 100 мс и автовыключателя max 10 А (тип C). Системы мощнее 2 кВт рекомендуется подключать через отдельную проводку с автоматом.

Если вы делаете установку в ванной или другом влажном помещении, терморегулятор должен находиться в соседнем сухом помещении.

Кабель нельзя укорачивать и обрезать! При необходимости можно отрезать только питающий провод.

На фото показаны возможные схемы монтажа на существующее покрытие или обычную стяжку

Последовательность установки системы

Определите место установки терморегулятора на стене и зоны, где будет лежать термомат. Над теплым полом не должно находиться мебели без высоких ножек, сантехники или бытовой техники. Если на стяжке есть демпферные швы, мат не должен проходить через них. На каждое помещение используется отдельный терморегулятор и маты. Если в комнате планируется делать несколько финишных покрытий с разными свойствами, нужно под каждый из них ставить отдельный терморегулятор. Стандартный термодатчик устанавливается внутрь гофрированной трубки. Чтобы она не создавала дополнительной неровности, для неё в полу и стене делается штроба. Конец гофры закрывается заглушкой, чтобы внутрь не попал раствор. Конец датчика должен быть установлен с отступом 50-100 см от стены немного ниже мата, по центру между двумя витками кабеля. Не делайте изгибы гофры радиусом менее 5 см, для возможности замены датчика.

Перед укладкой нагревательного мата нужно покрыть бетонный пол грунтовкой, для обеспыливания поверхности и увеличения сцепления плиточного клея.

Уложите нагревательные маты на выбранную зону обогрева. Для получения нужной формы, вы можете разрезать сетку и завернуть кабель, но резать его нельзя. Сетка крепится к полу на скотч или скобы, кабелем вверх.

Пример резки и укладки термомата

После укладки кабеля нужно замерить омическое сопротивление с помощью мультиметра. Оно должно быть в пределах (плюс-минус 10%), которые написаны в инструкции или гарантийном талоне производителя.

Подключение и установка терморегулятора

Схема подключения системы

Зачистите изоляцию на выводе монтажных проводов из мата и провода питания от 220В на 5-7 мм.

Подключите провода к клеммам терморегулятора, согласно схеме его подключения, которая указана в инструкции.

Экранирующая оплетка кабеля должна быть соединена напрямую с заземлением.

Укладка плитки

Укладку можно делать сразу на плиточный клей, либо предварительно заливать маты стяжкой (толщиной минимум 2 см). Запрещено укладывать плитку на подложку из ДСП, фанеры или другого материала.

• Нанесите плиточный клей непосредственно на мат. Во влажных помещениях (например, в ванной), вначале на маты наносится тонкий слой клея. После его застывания наносится гидроизоляция и второй слой клея.
• Желательно использовать специальные клеевые смеси для теплых полов, они более эластичные.
• Равномерно распределите клей зубчатым шпателем. Для этого случая рекомендуется использовать только пластиковые гребенки, чтобы не повредить кабель.
• Прижмите на клей плитку или керамогранит, выровняв её по уровню. Толщина плиточного клея вместе с плиткой должна быть не менее 2 см. Некоторые производители (например, DEVI) рекомендуют делать покрывающий слой не менее 5 см. Это связано с тем, что при такой прослойке тепло будет распределяться равномерно.

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.

Какие трубы выбрать?

Самыми распространенными являются в меньшей мере четыре вида труб. У каждого вида свой уровень теплоотдачи. Стоит распределить их в порядке его убывания:

• медные. Известно, что медь имеет очень высокую удельную теплопроводность, а значит такой способ является наиболее эффективным. Однако цена у них тоже соответствующая, что является их основным минусом, т.к. не каждый может себе их позволить;
• металлопластиковые. Самый распространенный вид труб, используемый в прокладке системы напольного подогрева. Их теплоотдача существенно меньше, чем у медных, однако также не разочаровывает. Ко всему, цена их вполне доступная, поэтому каждый желающий может приобрести их вдоволь. Труба из такого материала сама по себе является очень гибкой, поэтому проложить контур получится без разрывов, что значительно упрощает работу и экономит средства;
• полипропиленовые. Материал удобен при подводах для теплого пола, например, от коллектора или котла. Соединение осуществляется при помощи сварки;
• сшитый полиэтилен. Современный вариант укладки. Имеет высокую прочность и хорошую теплоотдачу. Выделяется тем, что с его помощью теплотрасса может быть проложена по всему пространству.

Для каждого пола нужен индивидуальный подход, зависящий от конструкции пространства и тепловой системы помещения в целом. Поэтому вид труб следует выбирать после тщательного изучения всех нюансов, а для этого необходимы некоторые расчеты.

Разновидности тёплой плитки для пола без подогрева

Комфортное нехолодное покрытие устраивают с применением:

• пенокерамики;
• ПВХ-плитки;
• пробковых плит.

Пенокерамика представляет собой инновационный продукт японской компании Inax. По разработанной производителями передовой технологии, керамическая масса при обжиге равномерно заполняется воздушными пузырьками. Теплоизоляционная прослойка делает материал теплым на ощупь. Прочное покрытие повышает устойчивость к механическим нагрузкам. Японская плитка снабжена антибактериальным защитным слоем и идеально подходит для устройства пола в комнатах, на кухне и в санузлах.

Плитка ПВХ состоит из нескольких слоёв: защитного, декоративного, основного и базового. Основание формируется вспененным поливинилхлоридом толщиной 2 −3,5 мм. Выпускаются различных цветов и могут монтироваться в любых помещениях.

Пробковые плиты получают в результате обработки природного материала насыщенным паром. Воздушная прослойка создается благодаря пористой структуре исходного вещества. Специалистами характеризуется как оптимальный вариант для детских комнат. Рекомендуется для кухни при условии покрытия двумя слоями лака на водной основе.

Общим свойством является возможность функционирования без обогрева или в сочетании с ним.

Какой выбрать?

Многие люди выбирают водяные теплые полы, потому что при их эксплуатации практически отсутствует потребление электроэнергии, а значит, можно существенно сэкономить. Подключается эта разновидность теплого пола к общей системе отопления, но при этом нужно учитывать, что повышается потребление газа, поэтому желательно, чтобы была собственная котельная. Экономия становится заметной только при обогреве больших площадей.

Кабельный электрический теплый пол состоит из проводов, которые при нагревании выделяют тепло. Кабели имеют двойную изоляцию, а их соединение производится с помощью муфт, которые надежны и герметичны. Благодаря этому, такой теплый пол можно укладывать и в помещениях с повышенной влажностью.

Кабельный электрический теплый пол имеет демократичную стоимость по сравнению со своими конкурентами. Но для его монтажа необходима цементная стяжка, которая увеличивает высоту пола. Для неотапливаемых помещений, в том числе и балконов мощность изделия должна быть высокой, а вот для коридоров и для ванных комнат достаточно, чтобы этот показатель в среднем равнялся 130 ватт.

Нагревательные маты – это те же провода, но закрепленные на специальной сетке. Делают эту сетку из стекловолокна, в продаже изделие представлено в рулонах. Миниматы прекрасно сочетаются с плиткой и рекомендуются для монтажа на кухне, в ванной комнате и в коридоре.

Не нуждается в бетонной стяжке инфракрасный электрический теплый пол. Подходит он и для ламината, и для ковролина. На его укладку потребуется всего два часа, при этом не нужно выжидать время, за которое высыхает стяжка или клей.

Главной особенностью такого теплого пола является отсутствие грязи и пыли, что свойственно другим разновидностям. Не исключается монтаж и на стены, и на потолок. Но, к сожалению, эта новинка стоит недешево.

Немаловажную роль при выборе теплого пола играет условие – является ли теплый пол единственным способом отопления помещения или используется в качестве дополнения к основному. При втором условии подойдут все вышеописанные варианты.

Если теплый пол будет единственным источником отопления, тогда нужно учитывать, что для максимального эффекта нагревательная система должна покрывать до 70 процентов всей поверхности. При этом необязательно укладывать теплый пол под габаритную мебель. При выборе кабельной системы провода укладываются как можно ближе друг к другу, благодаря этому достигается максимальный обогрев.

Подводя итоги, можно отметить, что в квартире возможна установка только электрических теплых полов. При этом они подходят не только для «сухих» помещений, но и для балконов, саун и для ванных комнат. Поскольку нагревательные элементы не зависят от центрального отопления электрический теплый пол можно включать и в летний период. Такой теплый пол легко устанавливается и регулируется и прослужит несколько десятилетий.

Кабельный теплый пол подразумевает дальнейшую заливку цементной стяжки, при использовании рулонных нагревательных систем стяжка не нужна, но желательно, чтобы основание было выравненным.

К слову, инфракрасный теплый пол не подходит под плитку, поскольку плитка укладывается на клей, а он не сможет скрепиться с основанием теплого пола. Выйти из положения можно, используя гипсокартон или стекломагний в качестве дополнительного слоя, тогда возможна укладка плитки и на инфракрасный теплый пол.

Для линолеума и ковролина идеальным вариантом будет использование инфракрасного теплого пола, поскольку его толщина меньше, чем у конкурентов, соответственно, благодаря этому достигается максимальный эффект теплопроводности.

Водяной теплый пол подойдет для загородных коттеджей, у которых площадь помещений свыше 60 кв. м. Но такой системе нужна профилактика и отдельная котельная. Комплектующие стоят недешево, поэтому монтаж водяного теплого пола влетит в копеечку.

Пошаговая инструкция

Итак, начнем непосредственно саму укладку.

1. В первую очередь замешиваем клеевую смесь, после чего наносим ее на поверхность. Сначала разравниваем ровным шпателем, после чего зубчатым.
2. Далее укладываем плитку на ребро, и выравниваем по уровню. Отметим, что проверять необходимо во всех положениях.
3. Следующим шагом, также приспосабливаем последующие плитки. Но их уже необходимо немного отодвигать от предыдущих, оставляя небольшой зазор. Для этого обычно используются специальные крестики или системы для укладки плитки.
4. Каждую новую, уложенную плитку необходимо проверять уровнем. В течении ближайших 10 минут после укладки ее еще можно поправить и подкорректировать положение.

Кроме того, довольно важным фактором становится контроль пустот между швами, поскольку это может привести к растрескиванию самой плитки. Говоря о сроках контроля, то можно сказать, что сам клей высыхает обычно за сутки, при том, полноценная прочность покрытия наступает только спусти трое суток.

Каковы различия между керамической и керамогранитной плиткой

Керамическая и керамогранитная плитка тесно связаны между собой, они состоят из глины, усилены высокими температурами при обжиге и глазурованы для придания гладкой, износостойкой поверхности пола. Тем не менее, есть некоторые заметные различия между ними.

Тип глины

Керамическая плитка изготавливается из более темных глин, а керамогранит — из более белых глин. Глина, используемая в производстве керамогранита, является более рафинированной, чем та, которая используется для изготовления керамической плитки, и часто смешивается с другими минералами, такими как кварц, полевой шпат и песок, чтобы получить твердую и прочную форму. Керамогранит также выпекается при более высокой температуре, чем керамика.

Отделка плитки

Существуют также ключевые различия в том, как применяются готовые конструкции из керамогранита и керамической плитки. В то время как керамическая и керамогранитная плитка может иметь любой дизайн и цвет, рисунок на керамограните обычно проходит через всю структуру плитки, тогда как рисунок на керамике просто наносится на поверхность.

Сертификаты

Керамогранит также должен быть сертифицирован промышленными группами, чтобы считаться качественным товаром. PTCA (Агентство по сертификации керамогранита) оценивает керамогранит на основании показателей водопоглощения.

	Керамическая плитка	Керамогранит
Влажность	Впитывает больше влаги	Впитывает меньше влаги
Прочность	Мягче	Тверже
Стоимость	Более дешевый	Более дорогой
Использование	Только для использования в помещении	Может использоваться как на открытом воздухе, так и в помещении
Резка	Легче резать	Тяжелее резать

Как проверить уровень кладки и затереть швы

Для проверки ровности кладки покрытия из керамогранита необходимо воспользоваться строительным уровнем. Перед тем как правильно осуществлять укладку, следует учесть разницу в уровнях предыдущего и последующего слоя.

Если возникла необходимость сделать перерыв в работе, важно учесть, что уложенный ранее слой керамогранитной плитки уже осел. Последующий слой, укладка которого намечена позднее, только будет оседать. По этой причине нельзя укладывать разные слои материала на одинаковом уровне

По этой причине нельзя укладывать разные слои материала на одинаковом уровне.

Чтобы уложить керамогранит правильно, необходимо проверять уровень уложенного покрытия, учитывая, что время укладки до застывания клея составляет 10-15 минут. В течение этого интервала изделия можно передвигать или удалять. Клеевой шов не должен иметь пустот, иначе плитка треснет в процессе эксплуатации.

Пластиковый крестик для керамогранита должен выбираться в зависимости от размера плитки. Если укладывается материал 30х30 см, то размер шва должен быть 3-5 мм. Для заполнения щелей между стеной и полом, включая места прохождения труб, применяется силикон.

Длительность процесса сушки составляет около суток, а шов становится прочным полностью только через 3 дня.

Затирка швов производится после прочного соединения клея с керамогранитом. С этой целью можно воспользоваться фугой подходящего цвета. С помощью контрастной затирки выделяется рисунок, а применение однотонного материала позволяет создать нейтральное покрытие с однородной поверхностью.

Приступая к затирке швов, важно проверять их состояние, поскольку они должны быть пустыми. Попадание каких-либо инородных материалов в шов способно не только привести к порче шва, но и к затруднению процесса затирки. Раствор наносится на облицовку по диагонали относительно расположения швов между элементами

Раствор наносится на облицовку по диагонали относительно расположения швов между элементами.

Чтобы очистить остатки заполнителя для швов можно воспользоваться чистой влажной губкой. Начинать регулярную мойку напольного покрытия можно через 2 недели, но не раньше.

После окончания всей работы следует осуществить оценку качества выполненного покрытия

Для этого обычно уделяется внимание следующим категориям:. Если вид покрытия из керамогранита создает приятное впечатление, значит, оно выполнено правильно. Отсутствие неровностей свидетельствует о хорошем качестве выполнения работ

Отсутствие неровностей свидетельствует о хорошем качестве выполнения работ

Если вид покрытия из керамогранита создает приятное впечатление, значит, оно выполнено правильно. Отсутствие неровностей свидетельствует о хорошем качестве выполнения работ.

Керамогранитная плитка на кухне

Чем керамогранит отличается от керамической плитки? Эти два материала похожи друг на друга внешне, по составу и по эксплуатационным характеристикам, но из-за разной технологии производства они имеют существенные различия.

В отличие от плитки, керамогранит не имеет пористости, внутренних пустот и микротрещин, что обеспечивает ему значительно более высокую прочность, водо- и износостойкость. Кроме того, он не боится воздействия ни бытовой химии, ни щелочи, ни кислот, ни перепадов температур. Именно из-за этих качеств керамогранит для кухни подходит больше любого другого материала, в том числе камня и традиционной плитки.

По твердости керамогранитная плитка превосходит даже натуральный гранит, поскольку имеет по шкале МООСа 8-9 баллов, для сравнения: гранит – всего 6 единиц, а корунд – 10 единиц.

Керамогранит изготовляется из особенной смеси каолиновых глин с добавлением минеральных пигментов, кварцевого порошка, металлических оксидов в качестве красящих веществ. Он носит название керамического по той причине, что в обязательном порядке проходит стадию высокотемпературного обжига, совмещенную с прессованием.

Цена напольной керамогранитной плитки составляет от 250 до 1800 руб./кв. м., а минимальная стоимость за укладку – 500 рублей.

Плитка в этом смысле выигрывает;Несмотря на высокую прочность, керамогранит может треснуть от очень сильного удара;Такой пол будет холоднее чем линолеум, ламинат или паркет. Поэтому лучше пол утеплить. В ином случае – просто постелите в обеденной зоне немаркий ковер.

Как отличить керамогранит от обычной плитки? Сделать это очень просто, достаточно взглянуть на срез – у керамогранитной плитки красящий пигмент прокрашен на всю глубину, так как его добавляют в самом начале производства.

Мокрый и сухой монтаж

Заливка бетоном инфракрасного пола называется мокрым монтажом. Плоскость перед началом заливки необходимо подготовить: уложить на пол теплоотражающий элемент с малой усадкой (изолон, фольгоизол или рулонную техническую пробку). Теплоотражатель разделывается на равномерные полосы и укладывается по ширине подложки. Укладка отражающего элемента производится с шагом 15–20 см.

Таблица марок бетона для теплого пола

В качестве армирующего элемента профессионалы советуют использовать малярную или пластиковую сетку, поскольку токопроводящие элементы могут вызвать пожар или нанести серьезный вред человеку в случае замыкания. Сетка с ячейками 5х5 или 10х10 закрепляется к первичной стяжке на дюбели.

Места сверления лучше выбирать в местах среза пленки или по бокам, чтобы не задеть и не повредить карбоновые полосы инфракрасного пола. Отметим, количество отверстий для крепления зависит от геометрии пола.  Мест для крепления в квадратных помещениях всегда больше, чем в домах с неправильной или нестандартной формой пола.

Для лучшего контакта с первичной стяжкой производится монтаж перфорированной нагревательной пленки. Если же вы не можете позволить себе купить перфорированную термопленку, тогда смело используйте обычную. «Полосатая» пленка продается без технологических отверстий, поэтому их придется сделать самостоятельно.

Виды укладки электрического теплого пола

Сначала производится монтаж теплоотражающего элемента, а потом на него укладывается система теплого пола. После этого можно приступать к предпоследнему этапу – заливке стяжки жидким плиточным клеем, слой которой не должен превышать 5 мм.

Стяжка выравнивается правилом и оставляется в таком виде до полного высыхания. При правильном температурном режиме и хорошем проветривании период сушки длится от 5 до 10 дней

Обратите внимание: керамогранит кладется только на отвердевшую и высушенную стяжку

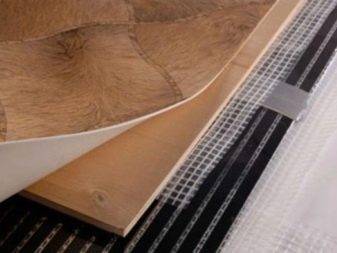

Укладка инфракрасного пола на «Сухую стяжку» кардинально отличается от вышеописанной технологии монтажа на «Мокрое основание».

Пошаговая инструкция:

Пошаговый процесс укладки полов Кнауф

• Выровняйте черновой пол;
• Уложите элементы отопительной системы по инструкции;
• Далее на собранную конструкцию укладываются листы ГВЛ. Особенности установки гипсоволокна: первым делом вдоль стен клеится специальная лента. Отметим, перед поклейкой ленты пол необходимо выровнять самовыравнивающими смесями и обработать грунтовкой. Щиты ГВЛ клеятся к черновому покрытию на клей и саморезы;
• Плитку можно укладывать ровно через сутки после установки щитов ГВЛ.
