Что такое ситуационный план земельного участка для газификации или электросетей с привязкой к населенному пункту: составление – Обзор

Где и как заказать ситуационный план земельного участка – инструкция

Расскажем, как и где оформить ситуационный план участка земли. Следуйте такой инструкции:

Шаг 1. Соберите документы

В документационный пакет войдут личные документы (копия паспорт), а также документ, доказывающий право собственности на участок, в отношении которого будет изготавливаться план-схема.

Раньше это могло быть свидетельство о право собственности. Теперь же, в 2018 году, нужно будет предоставить выписку из ЕГРН.

Читайте в наших статьях: Что такое расширенная выписка из ЕГРН, как и где ее запросить

Шаг 2. Напишите заявление

Заявление оформляется письменно. Можно составить его в свободной форме, рукописно или напечатав на ПК.

В нем обязательно следует указать информацию:

1. О заявителе, то есть ваши инициалы, адрес проживания, паспортные данные, контактный номер телефона.
2. Кадастровый номер и адрес участка.
3. Площадь земельного участка и вид использования.
4. Цель оформления документа.

В конце стоит поставить дату и свою подпись.

Шаг 3. Обратитесь в муниципалитет, местную администрацию

Подавать документы и заявление нужно вместе.

Можно направить их в местные органы самоуправления такими способами:

1. Лично.
2. В МФЦ.
3. Через почту. Письмо стоит оформить заказное, тогда вы получите уведомление.
4. Через сайт Росреестра.
5. Через сайт Госулуг.

Может обратиться сам заявитель или его законный представитель.

Шаг 4. Получите готовый документ

В течение 3 дней план будет изготовлен. О том, когда его сможете забрать, вам сообщат специалисты.

Многих интересует вопрос стоимости ситуационного плана. Заметьте, что .

В Санкт-Петербурге и Москве оформить ситуационный план можно в организациях, имеющих лицензию.

Обязательно проверяйте документацию. За услугу нужно будет заплатить сумму, варьирующуюся от 80 000 до 100 000 рублей. В регионах стоимость ниже.

Остались вопросы? Просто позвоните нам:

ГОСТ Р -2001 Система проектной документации для строительства (СПДС)

1 РАЗРАБОТАН Государственным предприятием — Специализированным научным Минсельхозпрода России, Инженерным научно-производственным Минсельхозпрода России и Государственным предприятием — Центром методологии, нормирования и стандартизации в строительстве (ГП ЦНС) Госстроя России.

ВНЕСЕН Управлением научно-технической политики и проектно-изыскательских работ Госстроя России и Департаментом мелиорации земель и сельскохозяйственного водоснабжения Минсельхозпрода России.

3.2 В состав рабочей документации линейных сооружений включают:

— рабочие чертежи, предназначенные для производства строительных и монтажных работ линейных сооружений оросительных и осушительных систем. Марки основных комплектов рабочих чертежей указывают в соответствии с приложением А;

— эскизные чертежи общих видов нетиповых изделий и устройств, выполняемые (при необходимости) по ГОСТ 21.114;

— спецификацию оборудования, изделий и материалов по ГОСТ 21.110;

— локальные сметы.

Необходимые документы и алгоритм действий для получения ситуационного плана

Существует несколько возможностей для получения документов для межевания:

• самостоятельное создание;
• обращение в компанию, имеющую на это лицензию для получения услуг такого рода;
• запрос в администрацию соответствующего региона.

В зависимости от того, какой вариант будет выбран, составляется порядок дальнейших действий лица. При этом перечень необходимых документов, на основании которых будет базироваться работа, для всех случаев идентичен и включает в себя:

1. Заявку, оформленную на специальном бланке по образцу. В ней содержится информация о личных данных заявителя, адресе его проживания, точном местоположении надела, размерах и границах участка, причинах обращения.
2. Документальное подтверждение прав на участок, а также свидетельства и удостоверения, устанавливающие правообладание капитальными постройками на территории.
3. При отсутствии строений на площади нужна выписка из Росреестра.
4. Паспорт владельца недвижимости, который обращается с заявкой. При условии, что заявитель представляет интересы собственника, который доверил ему этот процесс, понадобится нотариально заверенный документ, подтверждающий этот факт (доверенность).

Спустя несколько дней, на почтовый ящик, который был указан при регистрации, придет ответ. Выглядит он, как правило, не совсем качественно из-за низкого разрешения снимка. Поэтому по прямому назначению использовать его не получится. Тем не менее рекомендуется распечатать его на принтере и использовать в качестве базы при обращении в компетентные органы с просьбой выдать официальную ситуационную схему.

Нередко люди пытаются найти на просторах интернета уже готовый ситуационный план. Сделать это невозможно, так как загруженных документов нет в свободном доступе. Приобрести схему можно, только обратившись в частном порядке в МФЦ, указав кадастровый номер объекта.

Получить бесплатно план участка можно, обратившись в органы исполнительной власти соответствующего региона

Следует учитывать, что быстро сделать документ в этом случае не получится из-за установившейся очереди, поэтому важно предусмотреть временные рамки. На изготовление плана потребуется около двух месяцев

Если по каким-либо причинам гражданин не располагает таким количеством времени, то ему стоит обратиться в коммерческие структуры, имеющие разрешение на такую деятельность. Кроме того, в исключительных случаях администрация может отказать заявителю в выдаче документа.

В таком случае брать его придется в специализированной конторе. Перед обращением в такое учреждение нелишним будет проверить, есть ли лицензия у данной фирмы на оказание таких услуг.

Далее соблюдается такой алгоритм действий:

1. Выбирается подходящая фирма, проверяется ее благонадежность, анализируется деятельность, просматриваются примеры выполненных работ.
2. Составляется обращение.
3. Собирается пакет документов, в который входят: выписка из геодезической службы о характеристике территории, заявление, правовые подтверждения прав собственности, справка из росреестра. Эти данные передаются исполнителю.
4. В течение оговоренных сроков фирма предоставляет заказчику результаты выполненной работы в виде плана, заверенного печатью компании и подписью ответственного лица. Кроме того, к описанию прикладывается чертеж.

Что входит в ситуационный план

Ситуационный план формируется при помощи съемки с высоты птичьего полета с выдержанными параметрами масштаба. Он состоит из нескольких блоков:

• Проектный – схема;
• Аналитический с дополнительными графическими изображениями и словесным описанием объекта;
• Инсоляционный анализ – степень освещенности территории в разное время суток и периоды.

Также он должен содержать необходимую информацию:

Также в подробностях обозначить:

• Стороны света;
• Неблагоприятные и благоприятные точки;
• Линии интересующей застройки с указанием этажей, высоты здания, размеров фундамента и прочее;
• ФИО заказчика;
• Подпись руководителя компании, составившей план;
• Печать.

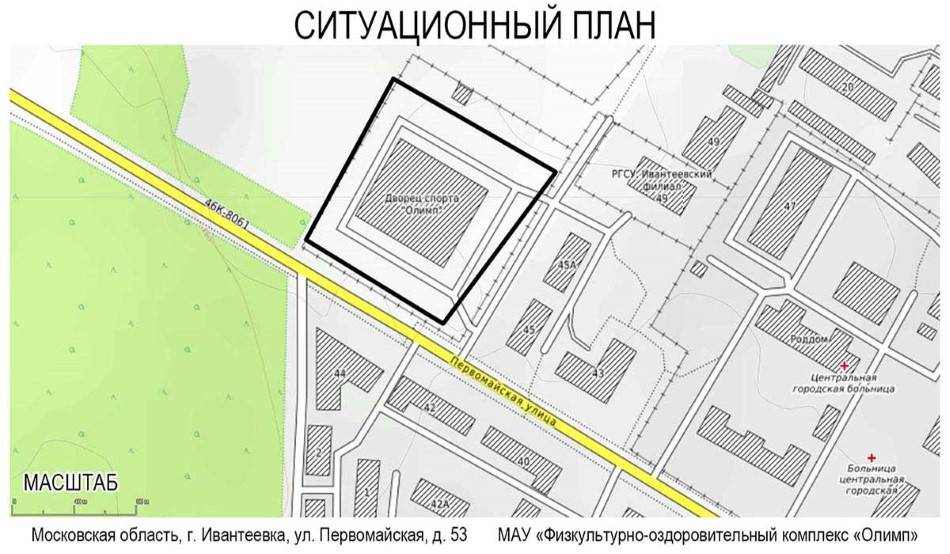

Пример ситуационного и градостроительного плана земельного участка.

Законодательное регулирование

Важно: основой законодательной базы для данного вопроса является Постановление Правительства №1314 от 13 декабря 2013 года.

В данном законодательном акте существуют все необходимые требования для создания подобного документа.

В том числе при создании плана необходимо учитывать требования местных органов обусловленные соответствующими постановлениями. Как получить поставление о выделении земли под строительство вы можете узнать тут.

В том числе такие акты содержат и рекомендации к дальнейшим действиям в случае отсутствия основной магистрали необходимых коммуникаций.

Кто составляет документ

Данная работа является прерогативой муниципальных властей, которую они иногда выполняют даже бесплатно, но для этого в административном регламенте должна фигурировать среди перечня обязанностей и данная работа.

Если муниципальные власти не предоставляют такую услугу – то выхода два:

• Самостоятельно разработать план;
• Обратиться в стороннюю фирму, которой не всегда это дозволено.

Ситуационный план по кадастровому номеру

Кадастровые номера у участков появились не так давно, они состоят из уникального набора 19 цифр и являются неизменным для участка независимо от смены владельцев.

Если владелец знает кадастровый номер своего участка, то ситуационный план можно посмотреть в любое время посредством официального сайта Ростреестра.

Необходимо только найти свободную карту данного участка, которая является нарисованной подробной информацией об объекте.

Для этого необходимо:

• Зайти на сайт и зарегистрироваться;
• В поле «Поиск» указать кадастровый номер;
• Среди перечня услуг отметить пункт по интересующему вопросу;
• Заполнить электронный вариант анкеты;
• Заполнить бланк электронного заявления;
• После чего запрос формируется и отправляется;
• Ответ придет на электронный ящик.

Важно: ответ приходит в течение 10 дней. Такой способ самый удобный, так как не требует потери времени на походы по кабинетам. Такой способ самый удобный, так как не требует потери времени на походы по кабинетам

Такой способ самый удобный, так как не требует потери времени на походы по кабинетам.

В этот вариант можно получить план общего значения, для более подробной информации необходимо внести с кадастровым номером, индивидуальный номер недвижимости.

Образец заполнения ситуационного плана на земельный участок.

Составление плана самостоятельно

Важно: при наличии навыков чертежа, возможно, такой документ для небольшого загородного дома допустимо составить своими руками, однако следует помнить, что юридической силы он не будет иметь, а соответственно и использовать его для проведения коммуникаций не допустимо. Согласно законодательству проведение любых мероприятий несущих угрозу окружающему населению необходимо выполнить при привлечении соответствующих специалистов. Согласно законодательству проведение любых мероприятий несущих угрозу окружающему населению необходимо выполнить при привлечении соответствующих специалистов

Согласно законодательству проведение любых мероприятий несущих угрозу окружающему населению необходимо выполнить при привлечении соответствующих специалистов.

Соответственно проектную документацию по безопасным видам работ необходимо составлять компетентными органами и организациями.

На каком основании можно получить ситуационный план земли?

Как сделать ситуационный план земельного участка для газификации

Рассмотрим, какие органы занимаются оформлением и выдачей ситуационного плана, какие документы необходимы и как можно самостоятельно составить ситуационную схему при помощи специальных программ.

Где можно получить

Для обеспечения газификации участка гражданину необходимо обратиться в специализированный государственный орган с требуемым пакетом документов, в котором должен быть ситуационный план с привязкой к местности на бумаге размера А4.

За получением консультаций вы можете обратиться в местный орган по месту расположения самого надела.

Видео: ситуационный план

Сотрудники органа расскажут, у какой конкретно компании можно заказать ситуационный план указанного земельного участка.

Для получения ситуационной схемы нужно знать точные координаты и контуры участка. Если же вы не знаете координат, тогда есть два выхода из ситуации:

Обращение в специальную архитектурную компанию	Специалисты которой смогут осуществить точечные замеры и сформировать план с масштабом 1:2000
Самостоятельное составление ситуационной схемы онлайн	При помощи специализированного программного обеспечения. Основой могут выступать снимки со спутников с высоким разрешением и точностью

Специальных справок или запросов от газовой службы не требуется, ведь уполномоченные специалисты имеют необходимые данные для газификации.

Однако в случае, если проведение газовых сетей не планируется в ближайшее время по указанному адресу, тогда гражданину могут предоставить обоснованный отказ в проведении газа к его участку.

Однако и здесь могут появиться проблемы в оформлении, если нет привязки плана к местности. Это происходит в ситуации, когда окружающий район или местность не газифицирована вовсе.

Какие нужны документы

При персональном обращении просто получить в МФЦ или другом местном органе власти ситуационный план земельного участка для газификации по кадастровому номеру.

Для этого нужны следующие документы:

Заявка с указанием кадастрового номера участка	Бланк и образец заполнения вы сможете получить на месте
Личный паспорт гражданина РФ;	—
Свидетельство о праве собственности на земельный участок	Или справка из единого реестра в зависимости от того, когда было приобретено право собственности на участок
Свидетельство о государственной регистрации участка	—

Образец заполнения

Заполнение ситуационного плана обычно проводится по стандартизированной форме. Ниже вы можете увидеть образец заполнения и содержание ситуационного плана для газификации участка:

• название конкретного объекта, особенности построек на участке;
• конкретный и точный адрес объекта;
• район и округ местонахождения участка;
• заявитель, его ФИО полностью (в роли заявителя может выступать только физическое лицо);
• необходимо указать цель составления плана (например, необходимость проведения газа для использования для бытовых целей);
• затем предоставляется заранее изготовленная копия ситуационного плана и подается в соответствующий орган для проведения газификации.

Как оформить онлайн

Часто происходят ситуации, когда гражданин желает самостоятельно оформить ситуационный план, не обращаясь и не простаивая в очередях в различных инстанциях.

Нередко граждане пытаются закачать готовую ситуационную схему участка по его кадастровому коду онлайн. Однако на бесплатных государственных ресурсах такой информации и планов в масштабе 1:2000 не существует, такие планы можно получить только за отдельную плату.

Возможен другой вариант – использовать снимки со спутников на ресурсах Яндекс или с Гугл карт, а затем самостоятельно нанести границы и контуры своего участка на данные снимки.

Однако не всегда можно обеспечить максимальную точность таких данных. Большинство компаний, которые занимаются газификацией участков, не принимают такие ситуационные планы. Однако в каждом конкретном случае ситуация рассматривается в индивидуальном порядке.

Также на просторах интернета вы сможете найти программное обеспечение, которое позволит сформировать самостоятельно на компьютере ситуационный план вашего участка.

Такая схема будет незначительно отличаться от той, которую составит профессиональный геодезист, однако для ее составления потребуются специальные технические навыки.

Итак, мы разобрались, что собой представляет ситуационная схема для проведения газификации на вашем земельном участке. Теперь вы знаете, куда обращаться за ее оформлением, какие документы нужно перед этим собрать.

Также при желании и наличии навыков работы с компьютером при помощи специального софта вы сможете самостоятельно составить ситуационный план с высокой точностью.

Виды ситуационных планов

Все существующие ситуационные планы, которые изготавливаются в Российской Федерации, делятся на два типа: в зависимости от масштаба изготовления, а также на основании тех целей, для которых они изготавливаются.

По масштабам изготовления выделяют планы:

• составленный в масштабе 1:2000 (его использование предусматривается в строительстве, прокладке коммуникаций различного рода, а также разработке топографических схем земельного участка, например, если необходимо уточнить, какой рельеф существует на участке). Образец плана можно скачать тут;
• изготовленный в масштабе 1:1000 (процедура составления такого плана основана на результатах проведенной ранее топографической съемки, а итоговое изображение позволяет определить расположение всех построек на исследуемом участке, а также расположение коммуникационных сетей). Скачать образец плана можно здесь;
• план в масштабе 1:500 (его изготовление возможно только в том случае, если есть свежие результаты топографической съемки, а главной целью изготовления такого плана следует считать составление проектов для последующего возведения зданий, коммуникационных объектов и сетей). Образец документа можно скачать здесь;

В зависимости от целей также существуют различные ситуационные планы:

• для общего отображения информации о конкретном земельном участке и расположенных на нем строениях различного типа (на таком плане отображаются данные о расположении существующих на участке строений, а также сведения о примерной площади застройки, что позволяет определить, насколько сильно занят тот или иной участок, а также какие возможности для его эксплуатации имеются, масштаб составления такого плана – либо 1:2000, либо 1:500);
• ситуационный план для газификации (масштаб его составления – 1:2000) составляется в тех случаях, когда необходимо отобразить расположение на участке тех построек, к которым должен подводиться газ, а также представить расположение с указанием глубины залегания газовых коммуникаций и, при необходимости, основных газовых узлов, от которых может быть осуществлено подключение к получению данного природного ресурса;
• план для электрификации (масштаб 1:2000 и 1:500) является отображением не только расположения построек на участке, но и позволяет проследить фактическое местонахождение трансформаторов и основных узлов электрических распределительных сетей, что формирует итоговую общую картину расположения и позволяет рассчитать необходимый объём используемого электрооборудования и дополнительных расходных материалов.

Последние два варианта планов могут быть составлены также и в других масштабах, если речь идёт о вводе таких коммуникаций в конкретную постройку. В этом случае изображается на плане часть участка и та часть строения, к которой коммуникации будут примыкать на входе.

Что такое план энергопринимающих устройств участка земли и как его получить

• Границы земельного надела согласно кадастровому плану данного надела;
• Энергопринимающие приборы, присоединённые к внешней сети;
• Компоненты электросетевой инфраструктуры на окружающей участок территории;
• Вводно-распределительные приборы и устройства;
• Схема подземных электрокммуникаций;
• Расположение строящихся объектов, которые планируется подключать к электросети.

• Для создания заявки на подключение энергопринимающих устройств к линиям электропередач;
• При планировании ремонта или модификации высоковольтных энергопотребителей, расположенных на участке;
• При установке на участке дополнительных энергопринимающих устройств высокого напряжения.

Что такое ситуационный план расположения объекта?

Обозначение на карте местности земельного участка с выделенными границами, находящимися на нем постройками, коммуникациями, прилегающей соседней территорией называется «ситуационным планом». Согласно правилам, все объекты строительства на нем сопровождаются сведениями о дате возведения, этажности, указываются названия улиц, нумерация домов.

В википедии обозначено, что ситуационный план – это контурный план, который не содержит информацию о рельефе территории. Иными словами, для его создания используется горизонтальная съемка, в отличие от топографической геоподосновы, включающей отображение высот. Кроме того, нанесение различных объектов осуществляется с помощью условных знаков, понятных пользователям без инженерного образования.

Готовый ситуационный план под ключ

Заказать

В каких случаях требуется

Ситуационный план необходим на стадии согласования строительства.

Он нужен в промежуточных этапах:

При проведении сделки купли-продажи он помогает покупателю легче сориентироваться на местности, понять окружение объекта.
Для того чтобы лучше спланировать постройки и иные строительные объекты.
Ситуационный план используют при ландшафтном дизайне

В данной ситуации важно освещение. Этот фактор используется при распределении рассаживания растений.
При проведении реконструкции план помогает увидеть, есть ли смещение фундамента.
Ситуационный план берется в расчет при разработке проектной документации на строительные работы

По нему проводится ориентировка на местности.
Для уточнения границ и проведения межевания этот план становится отчетной границей.

В качестве обязательного документа ситуационный план будет выступать при получении разрешения на проведения газа, подключение электричества. Его необходимо приложить при получении разрешения на строительство.

Ситуационный план земельного участка

План расположения энергопринимающих устройств на участке земли

Для проведения на участке электромонтажных работ нередко запрашивается план расположения энергопринимающих устройств (ЭПУ). Требования к данному документу и его состав зависит от масштаба планируемых работ и действующих технических регламентов.

План расположения энергопринимающих устройств на земельном участке: понятие и состав

В процессе оформления заявки на подключение к электросетям либо перед выполнением электромонтажных работ на участке, ремонта, затрагивающего электросети, требуется оформление плана ЭПУ. В некоторых случаях этот документ нужен для ввода в эксплуатацию дополнительную устройств: отдельных строений, электроплит 380 в, трансформаторов водных скважин, установки для переработки с/х продукции.

На данном плане должны содержаться энергопринимающие устройства (энергетические установки) в их взаимосвязи с окружающими объектами электросетевого хозяйства.

Для отображения взаимосвязи энергосберегающих устройств и окружающей инфраструктуры используются материалы топографической съемки. Масштаб изображения должен быть 1:500. План ЭПУ имеет графическую и описательную части (пояснительную записку) и составляется на листе А3.

Основными элементами плана расположения энергопринимающих устройств являются:

• присоединяемый к сети объект – это построенный или проектируемый жилой дом;
• положение электрообъектов рядом с участком: столбы, ЛЭП, подземные кабели, трансформаторные будки;
• кадастровые границы участка;
• площадь.

Если план заказывается в сторонней организации, то он должен содержать указание на заказчика, исполнителя, сведения об участке (кадастровый номер, адрес, площадь).

Где получить план расположения энергопринимающих устройств по кадастровому номеру

План ЭПУ можно запросить в специализированной организации или подготовить его самостоятельно. Для заказа ситуационного плана требуется обратиться в компанию, оказывающую подобные услуги, с документами, подтверждающими права собственности или распоряжения участком.

Это может быть свидетельство о собственности, постановление о передаче участка в безвозмездное пожизненное или наследуемое владение, либо договор аренды.

Также дополнительно потребуется выписка из ЕГРН или кадастровый паспорт на участок, которые содержат техническую информацию и кадастровый план участка.

К указанным документам прилагаются технические условия или правила подключения к электросетям, которые установлены в энергоснабжающей компании. Обычно они разнятся в зависимости от организации, и поэтому отличаются требования к плану ЭПУ.

Совместно со специалистом компании заказчик готовит техзадание на ситуационный план. В нем прописываются подробные сведения об участке, а также цели подготовки плана.

В назначенный день собственник или арендатор участка должен обеспечить доступ к объекту для проведения топографической съемки. После нанесения на полученный план объектов электросетей он передается заказчику. Отличием данного ситуационного плана от классического является то, что он заверяется подписью геодезиста-исполнителя.

Как получить план расположения энергопринимающих устройств по кадастровому номеру

Для подготовки плана ЭПУ требуется, чтобы участок состоял на кадастровом учете и имел четкие границы. Это правило обязательно к применению, поэтому, если сведения об участке не внесены в ГКН, то предварительно нужно провести межевые работы и поставить участок на учет в Росреестре.

Но даже когда земельный участок поставлен на кадастровый учет, найти по кадастровому номеру план ЭПУ не получится. Дело в том, что эта информация не вносится на публичную кадастровую карту.

Но у заинтересованного лица есть возможность найти план участка на публичной кадастровой карте (http://pkk5.rosreestr.ru/), указав в поисковой строке его кадастровый номер.

Затем необходимо увеличить масштаб изображения и сделать скрин с экрана. В дальнейшем нанести на изображение объекты электросети: ЛЭП, кабели и пр. в любом графическом редакторе.

Стоит отметить, что применение такого самодельного плана достаточно ограничено. Электроснабжающие организации вряд ли примут такой план ЭПУ к рассмотрению. Дело в том, что составлять план должны организации, обладающие доступом к данному виду работ.

Также у компании могут быть установлены жесткие требования к масштабу плана, а на публичной кадастровой карте он может быть не доступен.

Бланк плана расположения энергопринимающих устройств можно скачать здесь.

Пример плана расположения энергопринимающих устройств:

Документы для получения

В каждом субъекте РФ отдел архитектуры и градостроительства администрации района или соответствующий департамент устанавливает свой комплект необходимых документов для получения ГПЗУ. Этот перечень можно узнать по телефону или найти на сайте учреждения.

Основные бумаги

В общем порядке, для получения ГПЗУ в соответствующие инстанции нужно предоставить нижеприведенные документы:

• письменное заявление о выдаче плана (подлинник, 1 шт.);
• ксерокопия личного паспорта заявителя (разворот с фото);
• копия доверенности (если заявитель-физлицо) или приказа о назначении директором (если заявитель-юрлицо);
• правоустанавливающие документы на тот земельный участок, права на который не зарегистрированы в ЕГРН.

Дополнительно заявитель вправе предоставить такую документацию:

• ксерокопия технического (кадастрового) паспорта участка;
• ксерокопии документов о технических условиях подключения одного или нескольких объектов капитального строительства к инженерным коммуникациям и сетям;
• копия топографического плана и др.

Справка! Подать официальное заявление на получение ГПЗУ могут только правообладатели земельных участков. Таковыми являются не только владельцы и собственники земли, но и землепользователи и арендаторы.

Пошаговая инструкция: как заполнить заявление?

В заявлении на получение ГПЗУ необходимо указать нижеприведенные сведения:

• Адресат (например, «Директору департамента архитектуры и градостроительства администрации муниципального образования города …»).
• Личные сведения:
  • ФИО;
  • адрес прописки;
  • серия, номер паспорта, кем и когда выдан;
  • а также, банковские реквизиты;
  • и номер контактного телефона.

  Если в качестве заявителя выступает юрлицо, потребуется указать наименование юрлица и реквизиты соответствующих учредительных документов и доверенности.

• Название документа — «Заявление о выдаче градостроительного плана земельного участка».
• Официальная просьба — «Прошу выдать градостроительный план земельного участка по адресу». После слов «по адресу» указывается соответствующий адрес земельного участка (населенный пункт, улица), а также, его номер и кадастровый номер.
• Перечень поданной документации в приложении («Приложение: документы для подготовки градостроительного плана, согласно перечню на … л.:»).
• Дата составления заявления.
• ФИО и личная подпись заявителя.

При подаче такого заявления в МФЦ заявитель получает на руки отдельную расписку с перечнем предоставленной им документации.
