Схема работы септика с глубокой биологической очисткой: Инструкции обзоры

На что обратить внимание перед началом работ

Если в данной местности высокий водоносный слой:

1. Проводится тщательная герметизация швов септика, иначе он будет постоянно подпитываться грунтовыми водами и переполняться. Возникнут дополнительные траты на вызов ассенизационной машины.
2. Устройство фильтрационного колодца теряет смысл; для доочистки и отвода воды из септика необходим другой вариант.

Увеличение прочности конструкции:

• Чтобы защитить постройку от возможных подвижек грунта и сдвигания колец, их дополнительно скрепляют металлическими стяжками.
• Чтобы уменьшить просадку септика и улучшить его термоизоляцию и дренаж, при установке вокруг устраивают подушку из песка, щебня или гравия.

Количество колонн

Составленную из бетонных колец камеру иногда называют колонной. Количество таких сооружений зависит от вида фильтро-дренажной системы.

Дренажный колодец

Это такая же камера из бетонных колец, как и отстойник, только без дна. В колодце устраивают засыпку из щебня и песка толщиной в 1 м — это фильтр. Пройдя сквозь него, вода уходит в грунт.

Дренажный колодец применяют при следующих условиях:

• грунт содержит мало глины (песчаный или супесчаный с минимальным числом пластичности) и потому хорошо пропускает жидкость (высокий коэффициент фильтрации);
• максимальный уровень грунтовых вод (определяется весной) находится ниже как минимум на 1 м самой низкой точки конструкции.

Таким образом, при использовании дренажного колодца число колонн у септика с 2-камерным отстойником составит 3.

Поле фильтрации

Используется при невозможности применить дренажный колодец — на плохо впитывающих воду глинистых грунтах или при высоком уровне грунтовых вод. На относительно большой площади естественный грунт частично заменяют песчано-щебеночной смесью и располагают на ней параллельно несколько перфорированных труб, совмещенных коллектором, который подсоединяется к последней камере септика.

Трубы оснащаются душниками (вентиляционными каналами). Сверху они присыпаются песком и затем — грунтом с последующей высадкой на нем зеленых насаждений. При использовании поля фильтрации количество колонн равно числу камер-отстойников.

Септик с полем фильтрации

Если поблизости имеется канава, сооружают фильтрующую траншею:

• выкапывают узкий котлован глубиной 1,5-1,7 м;
• на дне устраивают песчаную подушку и кладут на нее перфорированные трубы (дрена), так чтобы концы их выходили в ров;
• засыпают котлован песком, затем щебнем (не доверху) и укладывают на него перфорированные трубы, объединенные коллектором и подсоединенные к септику (их называют оросительными);
• присыпают трубы песком, потом грунтом с последующей высадкой растительности.

Вытекающие из оросительных труб стоки проходят доочистку в песчано-щебеночном слое, затем попадают в дрену и удаляются в канаву.

Как сэкономить на строительстве?

Если нет возможности задействовать при монтаже спецтехнику и финансы не позволяют привлечь бригаду работников, попробуйте применить такие способы.

Вместо традиционного рытья котлована с последующим погружением в них колец примените технологию, при которой грунт извлекается постепенно по мере заглубления кольца. Она построена на том, что кольцо под действием своего веса опускается вниз. Задача мастера – подкапывать грунт внутри кольца и под его стенкой.

Технологию «подкапывания» уложенных на землю колец применяют только при установке изделий, лишенных дна

Бетонированное дно в этом случае придется заливать позже. И оно будет располагаться исключительно внутри кольца.

Существенным недостатком описанного способа является невозможность выполнить тепло- и гидроизоляцию по наружным стенкам конструкции. К тому же за счет того, что дно располагается внутри кольца, снижается надежность конструкции.

В стремлении удешевить стоимость самой конструкции мастера предлагают вариант сооружения конструкции, внешне напоминающий треугольник.

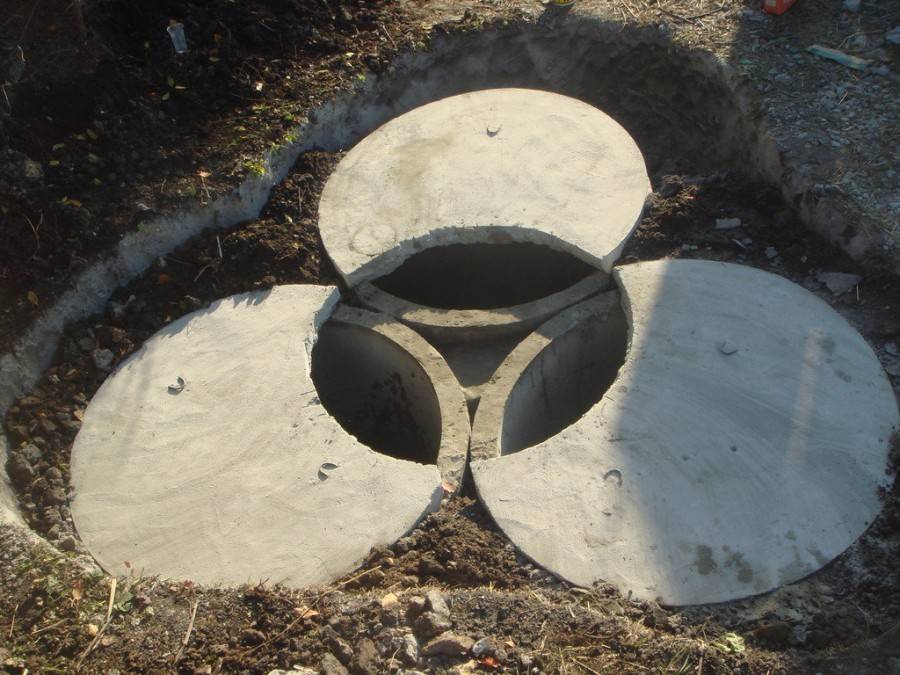

Накопительные резервуары выступают основой равнобедренного треугольника, а общая для них горловина – его вершиной

Выбрав такой вариант обустройства, вы сэкономите место под размещение колец и сможете существенно уменьшить объем земельных работ.

Но при монтаже учитывайте ту особенность, что ревизионный вход в такой конструкции будет один на три кольца. А потому, все переливы следует размещать вне зоны его доступности.

Необходимый объем

В зависимости от объемов стоков, выбирается и общий объем септика. Для стандартной семьи в 3-4 человека требуется септик порядка 6-9 кубов. Расчет ведется из условий потребления воды в сутки на одного человека: 200 литров/сутки, а также минимального объема приемной стоковой ямы в расчете на трое суток.

При наличии 4 человек, получим суммарный максимальный объем стоков с учетом запаса в 200 литров – 1 куб. Это значит, что приемный колодец должен быть минимум 3 куба.

Второй колодец делают обычно таким же объемом. При наличии большего количества людей, увеличивают количество колец в септике, их диаметр, а также возводят дополнительные камеры.

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой.

Сделать это можно двумя способами:

• Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
• Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Нюансы выполнения работ

Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.

Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.

Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.

При установке следует избегать сколов и трещин на бетоне.

Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло

Этапы сборки септика из бетонных колец своими руками.

После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.

Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.

Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.

2. Рытье котлована.

Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).

3. Герметизация ямы.

Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.

4. Установка колец.

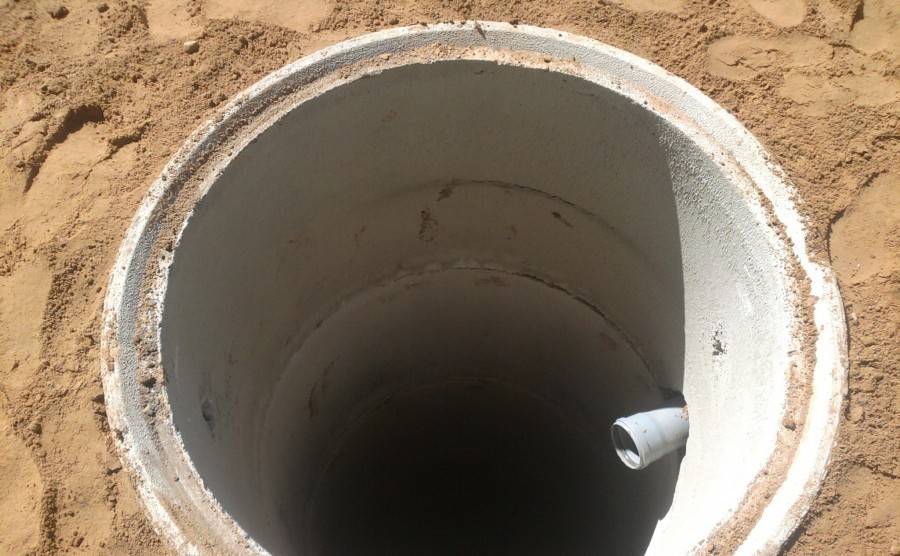

Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.

5. Очистные колодцы септика.

Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.

6. Трубы канализации.

Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.

Внешние стенки канализации обрабатывают глиной.

В завершении на септик из бетонных колец размещают пластиковый люк.

Советы по установке септика для дачи самому:

• Чтобы канализация не промерзла, кольца следует утеплить.
• На каждой емкости бетонного септика желательно вентиляционное отверстие.
• Прочность конструкции повышается, если соединить кольца скобами из металла.
• Крышка с люком помогает отслеживать состояние септика.
• Аренда спецтехники облегчит возведение септика.

Расценки на установку специалистами

Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.

Стоимость элементов, рубли

Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.

Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.

Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.

Камни на основе цемента (кирпичи – отдельная категория) по определению.

Одним из важных элементов загородного дома с планировкой более одного этажа.

Проекты домов из газобетона

Выбираем фундамент для дома из пеноблоков

Что лучше пенобетон или газобетон?

Плюсы и минусы газобетонных блоков

Обзор марок бетона

Применение ЦСП в строительстве

Преимущества и недостатки бетонных септиков

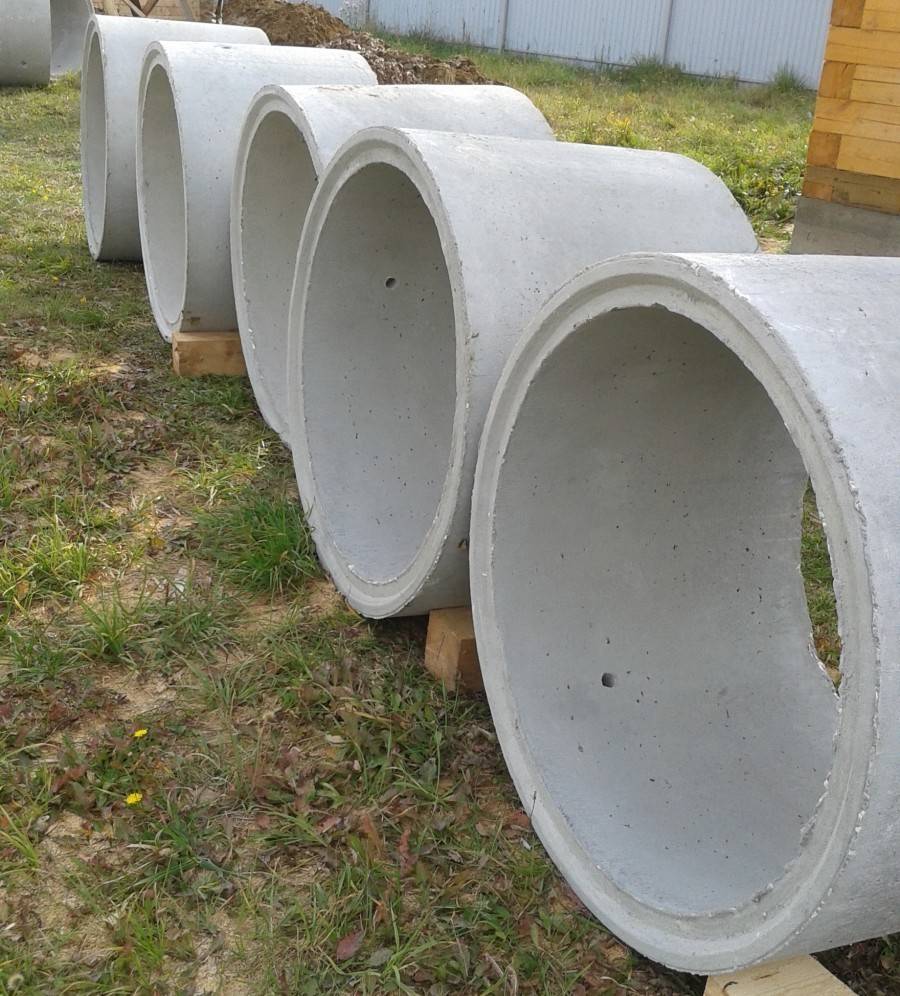

Популярность бетонных колец для сооружения автономной канализации связана не только с традициями, но и с несколькими положительными качествами:

1. Изделия из бетона имеют относительно невысокую цену. Материалы для сооружения резервуара стоят дешевле готовой станции очистки их пластика.
2. Бетон – прочный искусственный камень, который устойчив к температурным перепадам, давлению грунта, большим залповым сбросам.
3. Такие кольца долговечны, а емкости из них вместительны.

Отрицательных качеств у таких септиков не меньше:

1. Для доставки и монтажа бетонных колец в связи с их большим весом необходимо нанимать спецтехнику.
2. В бетоне сложно делать отверстия для трубопроводов.
3. В стенках и стыковочных швах формируются трещины и сколы, что ведет к попаданию стоков в грунт. Поэтому требуется регулярная ревизия резервуара.
4. Такие очистные сооружения из-за большого диаметра требуют больших площадей.
5. Частой проблемой подобных септиков является зловоние.

Если для вас преимущества очистных резервуаров из бетона перевешивают недостатки, то прежде чем приступить к закупке материалов и монтажу, необходимо правильно составить проект.

Создание фильтрационного колодца

Фильтрующий колодец может быть установлен только на грунтовое основание, хорошо пропускающее и впитывающее воду. Если под его условным дном залегают пески, щебенистые или гравино-галечниковые отложения, то утилизация очищенных стоков в подстилающие грунтовые слои будет происходить без малейших препятствий.

Поглощающий колодец на 1 м засыпают грунтовым фильтром так, чтобы фракции засыпки уменьшались с высотой. Сначала дно заполняют песком – толщина песчаного слоя должна составлять 30-40 см, затем формируют слой мелкого гравия – 30-40 см.

Верхним ярусом грунтового фильтра обычно служит более крупный щебень или гравий, засыпают его слоем в 20-30 см.

Для возведения стенок колодца с донной и боковой фильтрацией используют кольца с перфорацией, диаметр отверстий которых составляет порядка 30-50 мм

Если предполагается утилизация стоков не только через дно, но и через стенки, нижнее кольцо дренажного колодца должно быть перфорированным. Устанавливают его по той же технологии, что кольца с цельными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают щебенкой.

Если предполагается сооружение поля фильтрации, задействуют перфорированные трубы. Их укладывают на гравино-песчаную «подушку», обеспечивающую инфильтрацию очищенных стоков в нижележащие грунтовые пласты, а сверху закрывают геотекстилем и засыпают землей.

Нюансы монтажа и эксплуатации

Длительную работу и эксплуатацию установки без ремонта обеспечивает правильная установка.

Она включает в себя следующие этапы:

• земляные работы – рытье и засыпка котлована;
• при необходимости – устройство и выравнивание бетонного основания;
• установка и «якорение» септика;
• настройка и подключение установки.

Все действия выполняют самостоятельно или заключают договор на обслуживание с представителями компании. Обслуживание дорого, но гарантирует профессиональный монтаж оборудования, чистку и вывоз твердых отходов в течение 3 лет.

Самостоятельный уход заключается в регулярной очистке от ила, который со временем накапливается на дне и стенках резервуаров. Рекомендуют оставлять около 20% активного ила, чтобы микроорганизмы быстрее размножались и полноценно перерабатывали органику.

Если по каким-то причинам бактерии погибают (попадание хлора), возможно использование биоактиваторов для септика, например, препарата “Доктор Робик”.

Этапы строительства

Монтаж проводится в следующем порядке:

• Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
• Выкапывается яма.
• Устанавливаются кольца, подводятся трубы.
• Проводятся работы по герметизации и гидроизоляции.
• Устанавливаются перекрытия.
• Проводится обратная засыпка.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

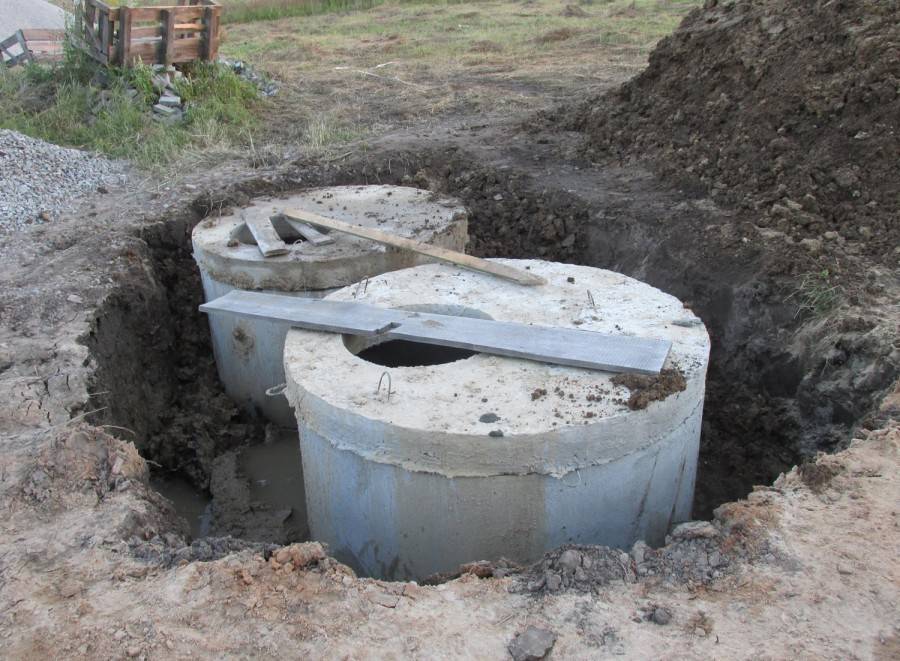

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

• Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
• Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book.com

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

1. Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
2. Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
3. Меры безопасности:

• Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
• Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.

Строительство открытым способом

Если принято решение привлечь средства механизации, то целесообразно использовать их от начала и до конца работ. Потраченные средства компенсируют время и усилия.

Чтобы обеспечить захват колец для их поднятия, в них нужно проделывать сквозные отверстия для крюков. Делать их нужно алмазными коронками, так как использование перфоратора может вызвать трещины в бетоне. Особенностью внешнего монтажа является использование нижнего элемента с днищем. Каждое последующее звено ставится с большой точностью, характеризующейся отсутствием мусора на стыках. После снятия такелажа монтажные отверстия заполняются цементным раствором и армируются с обеих сторон. После этого рекомендуется обработать внутренние и внешние поверхности кольца антисептиками и пластификаторами. Это предохранит материал от сырости, биологических и химических воздействий.

После монтажа по сторонам шахт остаются полости. Их заполняют песком и  щебнем. Смесь играет роль демпфера и фильтра, если наступит разгерметизация шахты.

Зачем нужен компрессор?

Этот прибор необходим, чтобы формировать и перемещать в нужном направлении поток сжатого воздуха. Компрессоры используются в самых разных областях, но конкретно в септике он необходим для насыщения кислородом стоков, прошедших окисление и сбраживание с помощью анаэробов.

Как уже отмечалось, автономная канализация – устройство герметичное. Естественным образом кислород, содержащийся в воздухе, сюда почти не попадает.

Наличие компрессора в септике устраняет проблему отсутствия О₂. Обеспечение кислородом позволяет включить аэробные микроорганизмы в процесс переработки сточных вод. Степень очистки, осветления и обеззараживания сточной воды при этом значительно возрастает.

Полученную в результате воду можно не просто утилизировать в грунт, но и использовать для полива или других технических надобностей, хотя для приготовления пищи она, конечно же, не подходит. Если в самодельном септике установлен компрессор и сделан отсек для хранения очищенной воды, перед использованием этой жидкости лучше проверить ее качество в лаборатории.

При высокой степени очистки можно использовать в хозяйстве не только воду, но и активный ил, скопившийся в септике. Это вещество является хорошим удобрением. Созданные своими руками канализационные конструкции не могут гарантировать такую же степень чистоты как сертифицированные модели промышленного производства.

При использовании компрессора в очистных установках существенно возрастает степень очистки и осветления сточных вод, которые становится возможным утилизировать в грунт или сбрасывать на открытый рельеф

Опасность заражения невелика, но лучше проявить предусмотрительность. Помимо подачи кислорода, компрессор выполняет еще одну полезную функцию. Поток сжатого воздуха поступает в сточные воды таким образом, чтобы оказывать на них активное механическое воздействие.

В результате стоки перемешиваются, что вызывает измельчение твердых включений и повышает скорость их переработки.

Таким образом, наличие компрессора в септике повышает эффективность его работы и степень очистки сточных вод. Но при этом следует считаться с необходимостью подвести к септику электропитание. В результате утрачивается главное преимущество самодельных септиков – энергонезависимость.

Но проблемы из-за отключения электроэнергии едва ли возникнут, особенно, если такие ситуации происходят редко. Если компрессор будет на какое-то время отключен, канализация будет работать в прежнем режиме, переполнение устройству обычно не грозит. Хотя при длительных отключениях электроэнергии уровень стоков в очистных сооружениях стоит контролировать.
