Финишная обработка
Финишная обработка решётки заключается в покрытии поверхности защитными декоративными средствами. Для этого могут использоваться водостойкие краски и лаки для наружных работ, декоративные пропитки на основе синтетических и минеральных масел или воска.
Перед нанесением защитных составов нужно хорошо отшлифовать места соединений, которые при сборке проклеивались. Клей, выступивший и высохший на поверхности, может препятствовать надежному сцеплению покрытия и древесины.
Средства наносятся кистью или распылителем. После высыхания первого слоя необходимо наждачной бумагой обработать оставшиеся неровности и покрыть решётку второй раз.
Как монтировать решетку
Установка решетки на окно
Установить готовую решетку на окно можно разными способами. Используются:
- арматурные отрезки, которые вбивают в оконные откосы;
- резьбовый штифт;
- «ушки», на изготовление которых идет металлическая полоса.
Использование сварки
Заготавливаются штыри — отрезки арматуры Ø 10-12 мм. В откосах просверливают отверстия. Глубина отверстий 100-120 мм.
Сварка оконных решеток
В раме решетки дрелью подготавливают отверстия. Диаметр должен быть таким же, как у арматурных отрезков. Также должны совпадать при монтаже рамы все отверстия в самой раме и в откосах.
Установить раму следует в оконный проём. Сквозь отверстия, высверленные в раме, в стену вбивают штыри. Нужно, чтобы эти штыри выступали из рамы примерно на 25-30 мм. Образовавшиеся узлы проваривают сварочным аппаратом. Концы будут выступать, изнутри их следует срезать заподлицо, чтобы получилась ровная поверхность рамы. Для этого применяют «болгарку».
Крепление решетки метизами
Нужно приварить к раме металлические «ушки». Для их изготовления используют полосы с параметрами 4×40×50 мм (толщина/ширина/длина). В этих деталях высверливают отверстия.
Снимается рама, сверлятся отверстия в стене. Решетку возвращают на прежне место. В отверстия, что просверлены в стене, через «ушки» вбивают анкерные болты, после чего их закрепляют окончательно.
Крепеж на оконных решетках
Крепление решеток через деревянное окно или же стену
Такая конструкция предусматривает, что на раму решетки будут приварены резьбовые штыри-шпильки. По длине они должны превышать толщину оконной рамы (стены) на 3-5 см.
Раму решетки прикладывают к стене, размечают на ней расположение штырей. Высверливают сквозные отверстия такого диаметра, как и диаметр штырей.
Крепление решеток шпильками
Дальше штыри решетки нужно вставить в отверстия, причем со стороны помещения потребуется надеть на них широкие шайбы, чтобы после накрутить гайки. Гайками можно контролировать установку решетки.
Монтаж металлических оконных решёток
Самостоятельный монтаж решётки для защиты оконных проёмов своими руками может проводиться нескольким вариантами:
- в торцевую часть проёма окна;
- в накладку на проём окна.
Также при монтаже решётки на окна нужно учитывать материал, из которого возводилось строение. Если это камень или бетон, то используют штыри из металла. В случае с деревянной постройкой используют специальные проушины, сквозь которые с помощью шурупов закрепляется решётка. Но так как каменных зданий больше, то установить решётки на окна можно следующим образом.
- В оконном проёме намечаются места для крепления штифтов. Если устанавливается распашная конструкция, то места крепления не должны совпадать с местами расположения петель.
- С помощью перфоратора высверливаются углубления до 150 мм по заранее намеченным меткам. В отверстия вбиваются стержни из металла так чтобы их край выступал на несколько сантиметров, но не меньше чем зазор от оконного проёма до рамы конструкции.
- Конструкцию приваривают электросваркой, а концы штифтов при необходимости подравнивают болгаркой. После чего сварочные швы зачищаются, и вся конструкция вскрывается краской.
Хочется отметить, что окрашенная решётка прослужит намного дольше и будет иметь завершённый внешний вид.
По аналогии крепятся, и раздвижные конструкции, однако, дополнительно придётся крепить направляющие полозья, по которым будет двигаться защитная система. Так как раздвижные конструкции проще взломать, то при их установке своими руками нужно позаботиться о дополнительной защите.
Также хочется рассмотреть съёмные конструкции, которые закрепляются на крючках и в случае необходимости легко демонтируются. Но сразу же хочется отметить, что такая защита для окон самая ненадёжная, поэтому специалисты не советуют устанавливать системы, которые несут больше декоративную, а не защитную функцию. Также такой вид решёток уместен в качестве временной защиты или если в ближайшее время планируется замена оконных конструкций.
Проектирование собственного варианта
Проектирование собственной конструкции начинается с выполнения замеров. В этом случае понадобится рулетка. Хорошо, если доступ к окну есть снаружи здания, тогда замеры будут более точными. До проведения замеров, необходимо точно определиться с тем, как будет выполнена установка конструкции. Если был выбран наружный монтаж, тогда необходимо сделать пометки, до каких пор будет смонтировано изделие и, уже отталкиваясь от них, производить расчеты. Далее потребуется лист бумаги, карандаш и немного воображения. Масштаб можно соблюдать только для сложных конструкций, где будет иметь значение место расположения отдельных элементов.
Когда этого не предусматривается, конечные размеры просто наносятся на подготовленный чертеж. Стоит помнить, что чертеж в масштабе облегчит задачу по подсчетам требуемого материала. Лучше использовать листок в клетку, так будет проще сориентироваться
В эскизе важно предусмотреть небольшие распорки, которые будут выполнять роль ребер жесткости. Если чертеж уже готов, тогда можно приступать к выбору арматуры, из которой будет изготовлена решетка
Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же. Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии.
Обратите внимание! В зависимости от выбранной конструкции могут понадобиться петли для подвешивания, держатели для замков и другие компоненты
Инструменты, необходимые для работы
После создания чертежа и подготовки материала, следует позаботиться об инструменте. Для изготовления решетки на окна из металла своими руками потребуется набор приспособлений, который несложно будет достать тем, кто хоть когда-либо занимался ремонтом:
- болгарка – инструмент, который запросто разрезает металлический профиль;
- сварочный аппарат – самая простая модель обойдется в несколько тысяч рублей, но лучше попробовать арендовать устройство или позаимствовать его у знакомых;
- перфоратор, к которому понадобятся сверла по металлу и бур для бетона;
- мел, рулетка, угольник, молоток, щетка с жесткой щетиной, кусочек поролона и кисточки разного размера;
- наковальня, горн и кузнечные щипцы – если Вы затеяли сложную кованую конструкцию;
- специальный станок – для отгибания узоров и цветов из металлических прутьев.
Создать некоторые инструменты можно и самостоятельно. Например, залитая в бетон труба диаметров в 100 мм послужит отличной альтернативой станку для сгибания металлопроката. Для этого к ней нужно будет приварить полую трубку и зацеп. А вот для более сложных изгибов понадобится вороток с приваренной трубкой по центру, в которую можно продеть прут или металлический профиль.
Полезные советы
- Опытные мастера советуют уделить должное время и нарисовать эскиз-чертеж в масштабе, для последующего точного расчета материала.
- Чтобы при сквозном способе крепления не промахнуться с отверстиями на раме, стоит пометить края штырей краской.
- Не стоит сваривать раму по элементам. Сначала производится сборка конструкции (точечной сваркой), и только потом производится обваривание решетки.
- Хотя бы одна решетка в здании должна иметь распашную конструкцию.
- Замысловатую кованую решетку выполнить в домашних условиях очень сложно, поэтому декоративные элементы проще приобрести готовыми.
- Покупать сварочный аппарат ради изготовления одной-двух решеток не имеет смысла. Его можно взять в аренду в специализированных магазинах.
Изготовление оконных решеток своими руками гораздо проще, чем может показаться. Особенно если Вы имеете хотя бы небольшие навыки работы сварочного аппарата, и в Вашем распоряжении есть набор необходимых инструментов. Начинать все же стоит с наиболее простой конструкции. Если есть дачный домик, для начала можно поэкспериментировать с его окнами. Главное – не пренебрегать подготовительными работами и соблюдать технику безопасности при работе со сваркой.
Лакокрасочное покрытие решеток
Чтобы решетки служили долгое время, необходима их качественная покраска. Для этого существует множество современных средств. Некоторые из них даже не требуют предварительной подготовки поверхности и зачистки ее от ржавчины. Хотя есть и вполне бюджетные масляные краски, но для их использования потребуется дополнительное нанесение грунтовки в цвет.
Отлично зарекомендовали себя такие средства, как молотковая краска по ржавчине Hammerite и грунт-эмаль 3 в 1. Более дешевым вариантом выступают эмали на водно-эмульсионной основе. Только для их большей надежности стоит поверх нанести прозрачный лак. Конечно, существуют и аэрозольные баллончики, но их существенным недостатком является перерасход краски. Выбор цветовой палитры в любом случае огромен, каждый легко подберет любимый оттенок.
Наносить и эмаль, и краску стоит кистями разной ширины, для более качественного прокрашивания. Труднодоступные места и вовсе стоит промакивать поролоновой губкой. Например, такие элементы как крепление и петли распашных конструкций. Делать это удобнее до момента установки. Но если монтаж производится посредством сварки, рекомендуется наносить краску на установленную решетку.
Как сделать решётку для окон своими руками?
Если человек имеет хоть какой-то опыт сварочных работ, то для него не будет проблематично самостоятельно сварить оконную решётку, если придерживаться определённой последовательности действий.
По заранее подготовленным чертежам болгаркой вырезаются все детали оконной решётки. Если конструкция имеет сложные декоративные элементы, они выгибаются по необходимому рисунку. Для сгибания элементов, имеющих, скруглённые узоры используют металлическую трубу подходящего диаметра. Если имеются декоративные зеркальные элементы — это также нужно учитывать при заготовке деталей.
Сварочные работы также выполняют по подготовленным чертежам. Для удобства все отдельные части собираются как пазл на ровной поверхности из негорючего материала. В первую очередь сваривается каркас, если конструкция распашная или крайние элементы в глухой системе
Во время сваривания важно следить за прямыми углами, чтобы не было перекоса.
Если сооружается бескаркасная конструкция как на фото в местах крепления замкового механизма и металлических петель привариваются отрезки железных полос к крайним боковым прутам.
В откосах оконного проёма закрепляются отрезки прутьев, которые вбиваются в заранее высверленные на глубину 150 мм отверстия диаметром чуть меньше штифта. Очень важно чтобы крепления не оказались в местах установки петель, так как последние могут плохо открываться и закрываться
Чтобы качественно закрепить глухую решётку достаточно 6 рельефных прутков, в свою очередь, если конструкция, распашная их количество увеличивают на 2 единицы.
Металлические штифты должны торчать над поверхностью оконного проёма не меньше чем на 30 мм. После приваривания к штифтам решётки их в случае необходимости можно укоротить болгаркой.
Петли для открывающейся конструкции решётки привариваются таким образом, чтобы у них было встречное направление. Это обусловлено тем, что такая конструкция получится не съёмной.
Все сваренные элементы зачищают от окалины, и вскрывают грунтовкой, а после её высыхания – лакокрасочным материалом по металлу.
Качественная металлическая оконная решётка с элементами ковки станет поистине достойным украшением фасада здания. Также можно проявить немного фантазии при покраске такой защиты, на окнах применив краску с патиной, позолотой или другими богатыми оттенками. Снизу конструкции можно закрепить вазон с цветами, в общем, весь декор ограничивается фантазией владельца помещения.
Классификация решеток
После того, как Вы точно определились, нужны ли решетки на окнах исключительно в качестве декора, или все же их основная функция – защита, стоит определиться с вариантом изготовления. Здесь выделяют 4 группы:

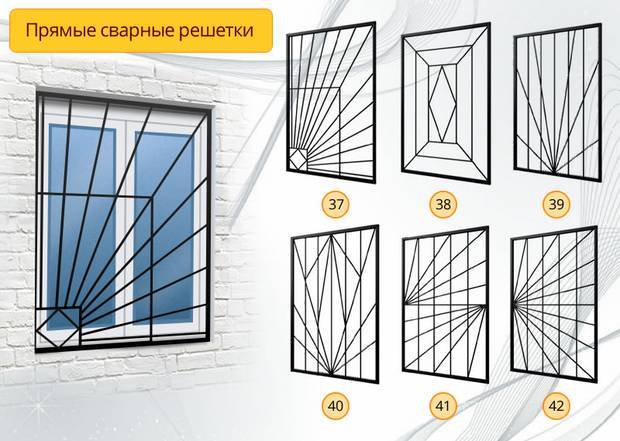

- сварные – чаще применяемые и более удобные для самостоятельного изготовления;
- кованые — позволяют подобрать особый дизайн решеток окон, отличаются высокими декоративными показателями, но и обойдутся дороже;
- ковано-сварные — объединение простоты изготовления сварочной конструкции с элементами кованого декора позволяют по доступной стоимости получить замысловатость изгибов;
- литые — изготавливаются исключительно в производственном цехе, имеют большой вес и стоимость.
Имея даже небольшой опыт в сварочном деле, можно сделать решетки на окна самому. Главное – сразу определиться с конструктивной особенностью изделия.
По конструкции решетки на окна бывают:
- монолитные – представляют собой цельное изделие, прочно крепящееся к стене;

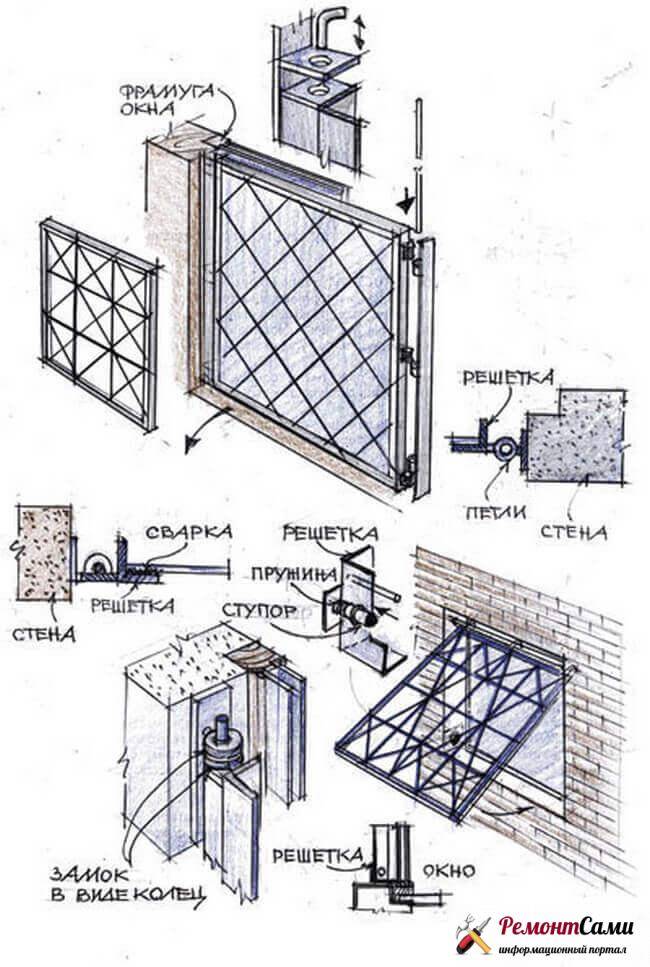

- распашные – самый пожаробезопасный вариант, который предусматривает открытие одной створки или сразу обеих. Они могут крепиться напрямую к оконному блоку;
- выдвижные – шарнирный механизм сложен для изготовления в домашних условиях, при этом сами решетки крепятся в основном изнутри помещения;
- откидные – крепления к стене могут откручиваться при необходимости, но вот только злоумышленники их тоже могут быстро снять.
Еще одна классификация – вариант монтажа. Различают следующие виды креплений:
- внутреннее – либо внутри самого помещения с фиксацией в оконном проеме, либо между двумя окнами;
- наружное – крепления монтируются непосредственно в стену. Этот вариант является более надежным.
Виды перегородок
Самый распространенный вид декоративных перегородок такого типа – это сетка из переплетенных тонких реек, закрепленных на деревянной раме. Вариантов изготовления основной рамки может быть несколько. Она должна точно вписываться в боковой проем, своими руками ее можно сделать из брусьев, например, с сечением 20 на 40 мм.
Чтобы прямоугольная конструкция была жесткой и прочной, боковые стороны лучше всего закреплять шиповым соединением «в наклад», «в полдерева», «в торец» или «гнездо-шип», выбирать надо в зависимости от своих возможностей и мастерства. Некоторые изготавливают раму из старой мебели или дверных коробок, преимущество в том, что там уже имеется готовое шиповое соединение.
Обрешетка декоративного проема внутри рамки производится тонкими рейками одинаковой толщины. Можно использовать составные части с сечением 5х10, 10х20 мм или другие. Они прибиваются гвоздями или прикручиваются саморезами к раме вдоль ее боковых сторон или под наклонным углом на одинаковом расстоянии крест-накрест. Самый легкий способ, когда один ряд реек накладывается на другой, перпендикулярный первому.
Другой способ соединения элементов на обрешетке – «в потай», когда рейки не накладываются, а как бы утапливаются друг в друга. Для этого в местах стыков делаются пазы в полглубины рейки и в ее толщину. Выемки можно сделать вручную с помощью ножовки или стамески.
Перегородка может быть не сборной из отдельных реек, а выполненной из цельного листа фанеры, ДСП, ламинированной плиты или доски. Для создания решетки в них вырезают ажурные узоры, в результате может получиться шикарная резная решетка. Достоинства такого способа в прочности, отсутствии необходимости сборки, оригинальности узора, но масса конструкции может быть значительно большей, чем у собранной из реек.
Как сделать решетки на окна своими руками?
Решетки для окон могут быть кованными и сварными. В том случае, если вы работаете в кузнице, то вопросов с первым вариантом возникнуть не должно, а уж если по жизни не довелось заниматься таким мастерством, то рекомендую прибегнуть все же к сварочным работам (как варить электросваркой).
Сделайте необходимые замеры окна и изобразите на бумаге желаемый вид будущей решетки, соблюдая масштабность
При этом обязательно обращайте внимание на то, чтобы отверстия на выходе не оказались слишком большими – в них не должен проходить человек никакой комплектации. Иначе все ваши труды будут напрасны
Определитесь с конструкцией решеток, ведь те могут быть как глухими, так и распашными – включающими 2 и более открывающиеся створки. Первые сделать, кончено, гораздо легче. Однако, взявшись обезопасить своих близких, сделайте это до конца — выберите распашную решетку. Ведь в случае опасности она не будет препятствовать свободному выходу через окно, что убережет вас и ваших близких от несчастного заточения в собственном доме.
Предупреждаю! Такая конструкция непроста в изготовлении, ведь у каждой ее створки есть свой профиль + один общий. Первые крепятся к последнему на петли либо навесы и соединяются друг с другом навесным замком.
Итак, возьмите металлические трубы, полосы и прутья и изготовьте из них сварную решетку. Главное – включите фантазию. Тогда вы без большого труда сможете вырисовать то, что хотели бы видеть в конечном итоге (фигуры, узоры).
Какие инструменты потребуются для самостоятельного изготовления решеток
- Нужно запастить столом со столешницей из металла (толщина листа 4-5 мм). Его заменят подставки, однако должна получиться устойчивая конструкция. Подставки, так называемые козлы, сваривают из арматуры Ø 14 мм. На столе или подставках следует закрепить тиски, струбцины (зажимы), прочие востребованные приспособления.
- Нужен сварочный аппарат.
Сварочный аппарат потребуется при изготовлении решетки
- Потребуется «болгарка». Ее может частично заменить углошлифовальная машина.
Угловая шлифмашинка «Болгарка»
- Для просверливания отверстий используют дрель (перфоратор).
Перфоратор Метабо
- Должен быть большой молоток. Ручка удобная, надежная.
- Если намечается горячая ковка металла, тогда без кузнечной печи (горна) не обойтись.
Горн кузнечный газовый
- И при горячей, и при холодной ковке элементов конструкции потребуются кузнечные клещи.
Изготовление окон
Чтобы от начала и до конца изготовить окно из дерева своими руками,необходимо произвести следующие действия:
- Составление проекта;
- Изготовление и монтаж коробки;
- Изготовление оконной рамы;
- Установка и остекление рамы.
Ниже подробней ознакомимся со всеми этими этапами работы.
Пример схемы деревянного окна
Составление проекта
Прежде всего необходимо выполнить чертежи как сделать деревянное окно своими руками. Для этого надо определиться с размерами будущего изделия и его конструкцией. Соответственно, предварительно следует измерить оконный проем.
Чтобы правильно составить чертежи деревянных окон своими руками, можно ознакомиться с существующими проектами, и подобать из них наиболее оптимальный. В таком случае останется лишь подогнать размеры конструкции под оконные проемы здания.
В итоге выполненные чертежи окон своими руками из дерева должны отображать все детали изделия, а также их размеры, указанные обязательно в миллиметрах. Наличие такого проекта значительно упростит рабочий процесс, так как все нюансы конструкции будут у вас перед глазами. Соответственно, уменьшается вероятность допущения ошибок.
Ниже в качестве примера рассмотрим, как выполнить наиболее простую конструкцию – глухое деревянное окно своими руками.
Схема оконного короба
Изготовление короба
Короб является хоть и самым простым элементам окна, к его изготовлению нужно подходить очень ответственно, так как именно он принимает на себя всю нагрузку от окна. Для изготовления короба можно использовать лишь хорошо просушенные доски, без каких либо дефектов. Отличным вариантом являются сосновые доски, так как достаточно устойчивы к воздействию влаги.
Инструкция по изготовлению короба выглядит так:
- Работа начинается с выполнения заготовок. Для этого от доски толщиной 5 см необходимо отпилить четыре детали – две равные ширине проема, и две равные его высоте.
- Затем в торцах досок, которые будут укладываться по ширине проема, нужно лобзиком выпилить шип. У вертикальных же заготовок с торцов выполняются соответствующие пазы.
- Далее на каждой доске при помощи рубанка выбирается паз глубиной в 4 мм и шириной 50 мм.
- После этого короб собирается. Места стыков обязательно проклеиваются столярным клеем. Дополнительно конструкцию можно упрочнить металлическими уголками.
- В завершение работы короб вставляется в стену. Зафиксировать в проеме его можно разными способами, в зависимости от материала стен. Обычно используют нагели или дюбель-гвозди.
Готовая оконная коробка
Пространство между стеной и коробом задувается монтажной пеной. Кроме того, устанавливаются наличники, которые обеспечивают дополнительную фиксацию короба.
Варианты профиля рамы
Изготовление рамы
Перед тем как сделать окно из дерева своими руками,следует подготовить качественный, хорошо просушенный брус сечением 5х5 см.
Дальнейшая работа по изготовлению рамы выглядит так:
- Первым делом в брусе следует выполнить паз для установки в короб. Ширина паза должна составлять 20 мм, а глубина – 15.
- Затем выполняется паз с противоположной стороны для стекла и штапиков. Его глубина зависит от ширины стекла и размеров штапиков. Если планируется сделать раму двухстекольной, то паз выбирается с двух сторон бруса.
- Затем брус разрезается на четыре детали в соответствии с размерами, указанными в проекте. Углы деталей зарезаются под 45 градусов, в идеале желательно сделать соединение шип паз.
- Если окно достаточно большое, необходимо выполнить перемычку, чтобы разделить стекла.
- Далее места стыков деталей промазываются столярным клеем и собираются. Дополнительно рама укрепляется металлическими уголками, которые следует расположить на всех углах с двух сторон конструкции.
Металлический уголок для укрепления оконной рамы
На этом процесс изготовления рамы завершен.
Монтаж
Установка деревянного окна своими руками выполняется в таком порядке:
- Рама вставляется в короб и фиксируется саморезами, которые можно расположить под штапиками. Единственное, предварительно следует просверлить отверстие, чтобы рама не раскололась.
- Затем вырезаются стекла подходящего размера. Для этого используется стеклорез, которым нужно провести по линии реза, после чего аккуратно ее обстучать. В итоге окно должно отколоться по намеченной линии.
- После этого места прилегания стела к раме промазываются герметиком, после чего устанавливается стекло и закрепляется штапиками.
Теперь, можно считать, простое деревянное окно своими руками выполнено. Конечно, по желанию конструкция может быть усложнена. Но если вы подобной работой занимаетесь впервые, то лучше начать именно с такого окна.
Удаление старой краски
Подготовительные работы
Подготовить инструмент и материалы к изготовлению решетки не менее важно, чем само производство. Ведь от верных замеров и точного выполнения чертежа зависит качество готового изделия
Необходимо начать со снятия размеров, подготовив рулетку.
Проведение замера
От точности замера напрямую зависит успех предстоящего монтажа конструкции. Хорошо, если для измерения доступна внешняя часть оконного проема. В зависимости от выбранного способа монтажа необходимо измерить высоту и ширину будущего места установки креплений.
- наружное крепление. Снимая замеры, обязательно отмечайте мелом места будущих отверстий;
- внутреннее крепление. Учитывайте, что решетка, которая монтируется в откосы, должна свободно входить в проем окна. Чтобы этого добиться, необходимо из каждого показателя вычесть по 10 мм.
Составление чертежа
Если Вы не планируете сложных хитросплетений и замысловатых узоров в решетках на окна, то можно пренебречь масштабом. Простого эскиза с размерами будет достаточно. В противном случае чертеж решетки окна следует производить согласно всем правилам по его оформлению. Для этого отлично подойдет тетрадь в клетку
Важно отметить, чем точнее чертеж, тем легче в последующем рассчитать количество материала
Также, несмотря на художественную часть работы, не стоит пренебрегать «физикой» конструкции. Она должна иметь ребра жесткости, что обеспечит ее прочность. Эту функцию могут взять на себя распорки. Когда эскиз перепроверен и на нем отмечены все размеры, можно приступить к подбору металлопроката. И если размер окон во всех помещениях одинаков, то количество материала можно просто умножить на число окон в здании.
Технические требования к монтажу
Самое важное в креплении решеток – их эксплуатационная надежность. Для окон стандартных размеров накладные решетки рекомендуется устанавливать на определенное количество крепежных болтов или штырей
Для низа и верха окна это 1-2 элемента, для боковых – от 2-3 и больше. Также их количество зависит от веса самой конструкции. Тяжелые сварные и кованые решения могут вывалиться из стены вместе с ее куском при недостаточно прочном упоре или малом количестве штырей.
Для справки!
Надежность крепления – залог долговечности и безопасности охраняемого жилища, к тому же простота в монтаже позволяет сделать действительно прочные конструкции.
