Как должен выглядеть правильно оформленный оконный проем?

В деревянном каркасном домостроении в основном применяются две технологии оформления оконных проемов:

Финская. В России чаще всего используют именно этот способ. Это связано и с климатическими условиями, и с сечением и размерами используемых строительных материалов. Финский способ оформления оконного проема заключается в применении ригеля и отсутствии сдвоенных стоек. Ригель – это балка, которая является опорой для других несущих элементов. Ригель может располагаться снизу или сверху. Говоря о каркасном домостроении, под ригелем понимается поставленная на ребро доска, закрепленная в верхней части каркасных стоек. С помощью ригеля распределяются нагрузки от балок перекрытия. В связи с тем, что длина стен часто более 6 метров, а используемые в строительстве доски короче, ригель состоит, как правило, из нескольких частей. Для большей надежности постройки ригель стыкуют над стойками.

Канадская. Данная технология заключается в применении сдвоенных стоек. Сверху и снизу проема монтируются укороченные стойки – шаг такой же, как и у основных стоек каркаса. Сверху проема ставится хидер, чтобы укрепить оконный проем – расстояние между основными стойками получается слишком большим, и распределение нагрузки только на стойки может быть рискованным. Размер хидера считают, исходя из ширины оконного проема и нагрузок (существуют примерные таблицы хидеров). Следует отметить, что сдвоенные стойки являются дополнительными мостиками холода, в связи с чем в суровом климате финскую технологию оформления оконных проемов предпочитают канадской.

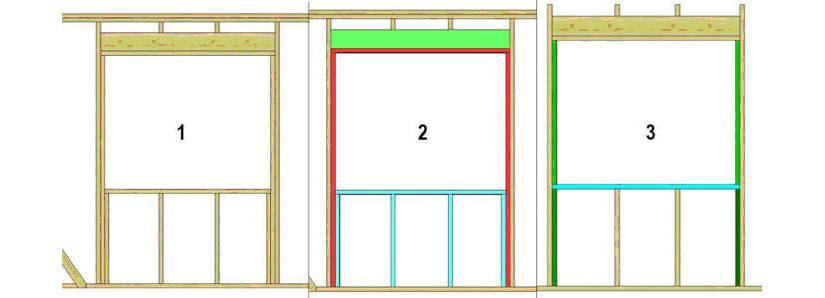

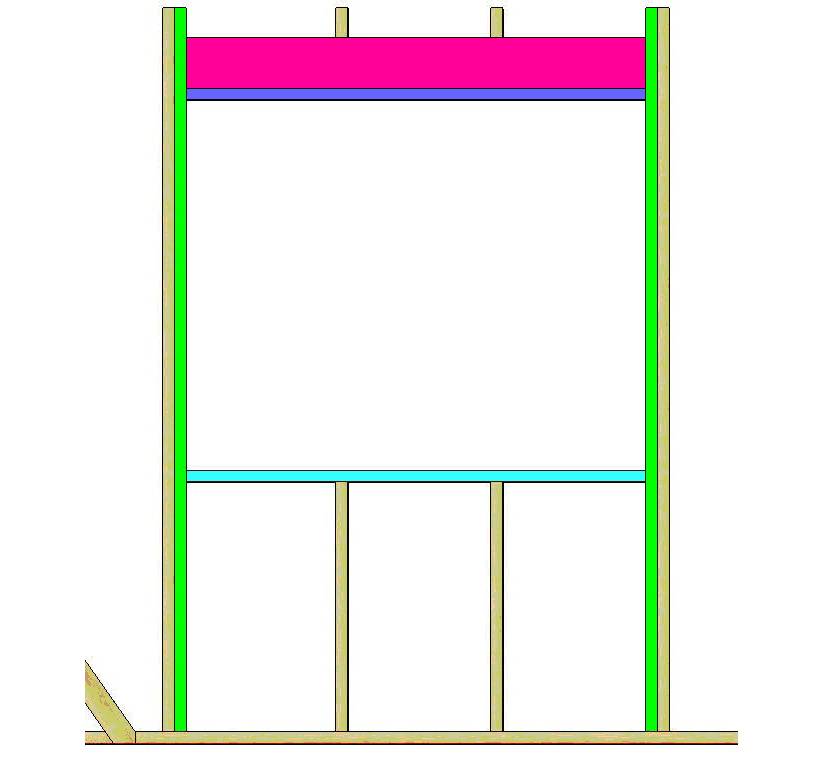

Вот так выглядит правильный канадский проём:

А так неправильный, точнее — бессмысленный):

Алгоритм работ

Чтобы произвести вырезание дверного или оконного проёма, следует придерживаться следующих правил и порядка действий.

Прежде всего, необходимы тщательные замеры будущей конструкции. При разметке стены следует добавить 2-3 см, так как коробка или основа окна будут задуваться монтажной пеной.
Разметка производится с двух сторон стены: резка выполняется с внешней и внутренней стороны.
Ударные нагрузки на кирпич нежелательны. Лучше всего использовать алмазный резак, перфоратор с корончатой фрезой или болгарку с соответствующим диском. Они необходимы для высверливания отверстий по периметру.
Кирпичи выбиваются при помощи кувалды или зубила и молотка в направлении сверху вниз. Сперва пробивается пространство под перемычку.
Далее устанавливается укрепление-перемычка. Для этого в торцевых участках стен высверливаются отверстия под будущую укрепляющую балку: оптимальный размер 50 мм. Балка выполняется из дерева или железобетона и бетонируется в проёме либо закрепляется при помощи металлических уголков. Некоторое мастера применяют с этой целью швеллера, однако его применение может быть ненадёжно.
Лишь после укрепления можно продолжать работы по выбиванию кирпича.

Советы профессионалов

В создании дверного проема в кирпичной стене помогут несколько советов от специалистов:

Иногда при разборке кладки некоторые кирпичи начинают шататься. Их нужно заменить новым элементами, закрепив раствором (для того чтобы узнать правильные пропорции раствора для кладки кирпича читайте в статье тут).
Разборку следует начинать именно сверху, чтобы раньше начать укреплять проем.
Выбирать место для будущего проема рекомендуется в центральной части стены. Это позволяет равномерно распределить нагрузку.
Материалы и инструменты должны быть приготовлены до самого рабочего процесса.
Не забыть оставить зазор под монтажную пену

5 мм будет достаточно.
Важно выяснить присутствие в выбранной для проема зоне электрической проводки, арматуры, труб и прочих коммуникаций.

Этот видеоматериал посвящен вырезанию дверного проема нестандартных размеров:

Параметры оконных проемов: обоснование стандартов

Проемы для окон выполняют несколько функций. Через них поступает в помещение свежий воздух и солнечный свет. Человек, находясь в комнате, не чувствует себя как в замкнутом пространстве, окно соединяет его с внешним миром.

При этом оконные конструкции должны обеспечивать хорошую звуко- и теплоизоляцию, чтобы пребывание в жилом доме было комфортным и уютным

Немаловажное значение имеет и внешний вид здания, в т.ч. самого оконного блока

Наиболее гармонично выглядят фасады жилых построек с площадью остекления 40-50%.

Размеры оконного проема, планируемого по строительному проекту в каркасном жилом доме, определяются согласно ГОСТу 11214-86 и другим нормативным документам. Эти параметры зависят от разных факторов, например:

Габаритов самого здания;
Площади помещения, в котором планируется монтаж окна;
Строительного материала, из которого возведены стены дома;
Предназначения помещения;
Региона расположения здания, климатических условий;
Технических характеристик оконного блока (материала изготовления рамы, количества и толщины используемых стекол).

Нормативные акты, определяющие параметры проемов и остекления для разных типов строительных конструкций, значительно упрощают проектирование как многоквартирных жилых домов, так и загородных коттеджей. Проектировщикам не требуется делать дополнительные расчеты.

При этом стандартами определены допустимые отклонения от установленных размеров. Например, по ГОСТу 11214-86 ширина оконного блока может находиться в пределах 87-267 см, высота 116-206 см.

На практике, многие частные застройщики не соблюдают эти требования, т.к. нельзя их обязать к этому. Но каждый должен знать, как правильно сделать расчет оптимальных размеров проема и остекления, чтобы не только здание имело привлекательный внешний вид, но и в помещении было комфортно и уютно.

Устройство хидера

В основу второго способа легло использование хидера и двойных стоек. Такая стойка состоит из одной целой стойки и одной дополнительной. Под оконным проемом ещё можно устанавливать укороченные стойки с обычным шагом для каркаса.

Оконный проем с хидером

Если стена без проемов, то вся нагрузка равномерно идет на нижнюю обвязку и дальше в фундамент. При наличии окон появляется большое расстояние между стойками. В данном случае устанавливают хидер над проемом. В высоту он имеет 100-130 см и состоит из сдвоенной или строенной доски. Высота подбирается по размеру окна и в зависимости от нагрузок лаг перекрытия. Хидер также вбирает в себя нагрузку и равномерно её распределяет.

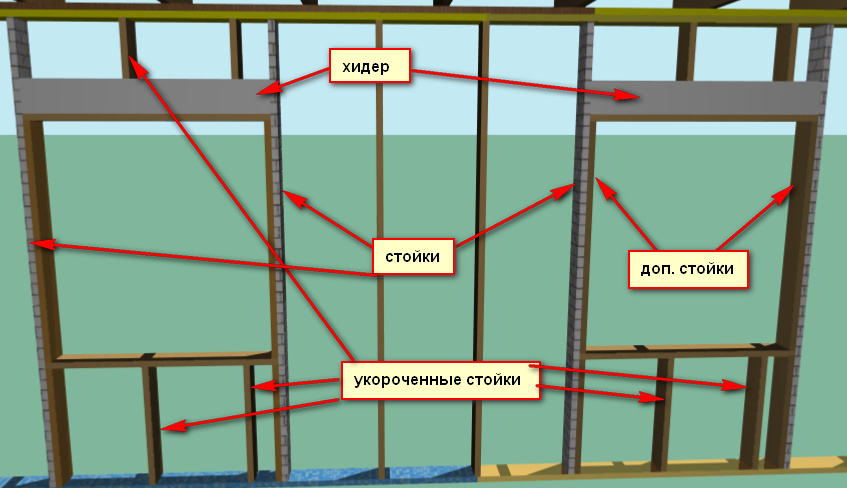

Схема канадского дома, проем окна с хидером

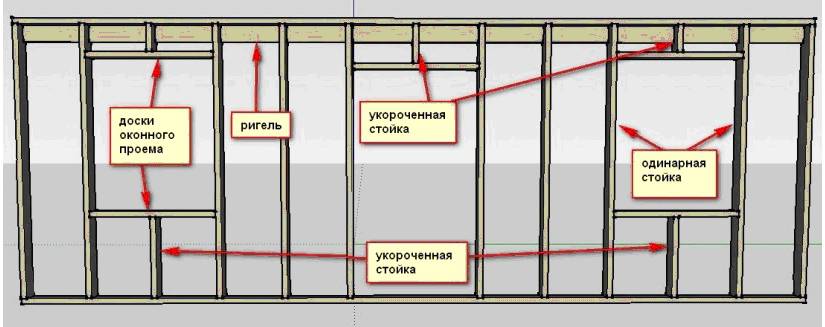

Горизонтальные доски располагают под хидер и проем. Они разрезают дополнительную стойку на две части. Верхняя доска нужна, если используется сдвоенный хидер, который имеет промежуток посередине. В самом промежутке закладывают пенопласт (или другой утеплитель) . Результатом всего этого является 50 мм древесины, 50 мм пенопласта и 50 мм дерева. Теперь можно к доске крепить окно.

Хидер лежит на укороченной стойке

В нижней части также следует установить доску. Она нужна, чтобы выдерживать вес окна и распределять нагрузку по укороченным стойкам к нижней обвязке из бруса, черному полу, лагам и фундаменту. Ширина оконного проема влияет на количество опорных стоек и размер перемычек.

Когда приступать к установке окон?

Существует два подхода к созданию дверных и оконных проёмов.

Предотвращение бокового смещения

В первом случае их прорезают сразу после установки сруба. При этом, приблизительно по центру будущего окна один венец оставляют нетронутым, чтобы не создавать кардинальных изменений в силовой структуре дома. В дальнейшем, непосредственно перед монтажом обсады, этот венец необходимо аккуратно выпилить.

Во втором случае дожидаются окончания периода первоначальной усадки сруба (1-1,5 года) и только потом прорезают проёмы. Исключение составляют дома из клееного бруса, в которых можно приступать к отделке, не дожидаясь окончания периода усадки (теоретически).

Какой из этих вариантов более правильный, сказать сложно, так как это зависит от особенностей конкретного сруба, но то, что за время «отстоя» свежесрубленного дома у его будущих владельцев не один раз изменится представление о размерах окон и о месте их расположения, можно утверждать с уверенностью.

Также отметим, что в последнее время стал популярным вопрос «Как увеличить оконный проём в уже готовом доме?» Это типичная ситуация, когда в старый дом заселяются новые хозяева, и их не устраивает формат или размеры существующих окон.

Одно из преимуществ деревянного дома как раз в том, что расширить окно не сложно, если предполагаемое изменение размеров не изменяет силовую структуру дома.

Особенности

Особенности каркасных домов заключаются в двух параметрах: многослойность стены, а также использование деревянных конструкций. Потому надо заниматься расчетами нагрузки на каждый элемент, особенно на те, которые находятся под углом друг к другу.

Мы уже писали об использовании обвязки для уплотнения фундамента. От этого “пляшет” и возможность установки окон. В частности, монтируются стойки и дополнительные стойки оконного проема.

А для панорамных проемов каркасных зданий следует тщательно выверять ровность рамы и здесь без помощи точно не обойтись. Тоже самое касается ниши и под установку входной двери. Эти факторы ограничивают и длину раму. Она не должна превышать 120 сантиметров при шаге стоек в 1 метр.

Усложняется здесь не только установка конструкции, но и смета по работам. Не говоря уже о расширяющихся сроках возведения всего дома.

Проблемы

Основная неприятность связанна с многослойностью каркасника. Тепло и гидроизоляция, вкупе с ОСБ могут давать до 9 слоев. Монтировать что-то в такую стену затруднительно. Требуются не только специальные саморезы, глухари и так далее, но еще и должные навыки работы с инструментом, будь то электродрель, либо обычный молоток.

Перегородки ставятся намного проще, нежели оконные или входные отверстия. Тут и слоев меньше, да и толщина самих материалов невелика. Так что дверной проем в каркасном доме между комнатами ставится быстрее, чем окна и входная группа. После установки проем нужно еще и отделать. Отделка также занимает ресурсы как по времени, так и по финансам.

Частые ошибки при самостоятельных работах таковы:

Отсутствует отделка. Установить то же окно можно, но его теплоизоляция и прочность проседает. Грубо говоря, появляются зазоры и щели, через которые зимой задувает холодный ветер. В совсем уж крайних вариациях, может затекать воду и залетать комары летом

Так что обращаем на это внимание
Неровные грани. Наблюдаются перекосы окна, из-за чего нагрузка может распределяться неравномерно

Балки, к примеру, могут находиться неровно. Стеклопакет, в итоге, в такую нишу попросту не встанет. А стойка, которая берет на себя часть нагрузки от перекрытий, находится под излишним давлением. Такие неполадки обязательно заделываются цементным раствором

Чтобы не допускать подобных проблем, рекомендуется использовать строительный уровень, для измерения прямой плоскости. Но еще лучше, воспользоваться услугами специалистом, причем желательно с опытом работы по каркасникам.

Методы резки

Чтобы выполнить резку дверного проёма своими руками понадобится инструмент, но правильно его выбрать можно после определения способа проводимых работ. Метод зависит от материала стены. Долбить зубилом и кувалдой нецелесообразно, так как нарушится целостность всей перегородки. Аккуратно вырезать проём можно методом алмазной, лазерной, гидроабразивной или кислородной резки.

Алмазная резка

Для бетонных перегородок применяют метод алмазной резки дверного проёма с использованием болгарки или дисковой пилы. Режущим элементом инструмента выступает металлический диск с алмазным напылением.

Метод алмазной резки имеет много преимуществ:

низкий уровень вибрации исключает появление трещин даже на рыхлых перегородках;
в процессе резки поручается точный тонкий срез по размеченному контуру и под нужным углом;
уровень шума работающего инструмента не превышает допустимого порога, оговорённого в санитарных нормах;
малое количество мусора за счёт отсутствия сколов, что невозможно получить при использовании перфоратора.

Из недостатков выделяют затраты на приобретение дорогих алмазных дисков. Во время работ бетонную стену смачивают водой, но мелкая пыль все равно распространяется в помещении.

Лазерная резка

Для лазерной резки проёмов применяют дорогое оборудование. Раньше оно было громоздкое и использовалось только на производстве. Современное оборудование для лазерной резки компактное, но высокая стоимость и специфическое назначение сделало его популярным только среди специализированных ремонтных бригад. Разрез бетонной стены выполняется лазерным резцом за счёт газоразрядного действия.

Перед началом работ оцениваются параметры стены:

толщина;
наличие армирующего каркаса;
прохождение внутри перегородки коммуникаций;
марка железобетонной стены.

Дополнительно учитывают этаж многоквартирного дома, где предусмотрена резка, а также допустимость смачивания бетонной конструкции водой.

Гидроабразивная резка

Холодная резка проёма в стене относится к гидроабразивному методу. Для работы используется специальная установка. Она создаёт сильную струю воды со скоростью 1 тыс. м/с. Жидкость в баке смешивается с абразивными частицами диаметром около 0,4 мм. Подготовленная смесь через сопло подаётся на ж/б конструкцию и разрушает её в точке соприкосновения. Сила реза зависит от давления. На максимальной мощности оборудования вместе с бетоном разрезается армирующий каркас из стальных прутов.

Метод гидроабразивной резки обладает следующими достоинствами:

точный разрез бетона по разметке;
не загрязняется экология за счёт отсутствия химических примесей и вредных газов;
бетонная перегородка не подвергается механическому и термическому воздействию;
отсутствие вибрации стены;
слабый уровень шума;
метод позволяет вырезать участок перегородки под любым углом, а также сделать дверной проход сложной формы.

Недостатком является образование грязи, высокая стоимость расходных материалов, большие габариты оборудования. Гидроабразивную резку применяют на строительных объектах, не сданных в эксплуатацию.

Кислородная резка

Метод кислородной резки ещё называют копьевым сверлением. Для вырезания дверного проёма используется аппарат с металлической трубкой. Через копье под высоким давлением подаётся кислород. Одновременно происходит внутри трубки разогрев струи до температуры 1400оС с помощью газовой горелки. После воспламенения копья внешний источник разогрева выключают. Когда температура достигнет 2000оС, трубку прислоняют к бетонной поверхности и слегка проворачивают. Во время резки отводить копье от бетона нельзя, так как он быстро остывает.

Недостатком метода считается пожароопасность, а также возможность получения ожога. Во время резки раскалённые частицы шлака разлетаются по всему помещению.

Проемы в канадском каркасном домостроении

Проемы в каркасном доме у канадцев состоят из сдвоенных стоек (целиковая стойка + доп. стойка на картинке ниже). Очень важный узел — оконный проём в каркасном доме. Под и над оконным проемом ставятся укороченные стойки с таким же шагом, как и шаг основных стоек каркаса. Обычно основная нагрузка передается стойкам, но в проеме получается, что между цельными стойками слишком большой промежуток, поэтому мы ставим над окном Хидер (Header) из сдвоенной или строенной доски высотой 100-250мм (в зависимости от горизонтального размера проема и нагрузки от балок (лаг) перекрытия). Он принимает возникшие нагрузки на себя и таким образом укрепляет оконный проем.

Под хидером и под окнам располагаются горизонтальные доски проема, которые обычно разрезают дополнительную стойку (доп. стойку) на 2 части (на картинке ниже). Верхняя нужна, если хидер сбит из двух досок с промежутком посередине (там обычно закладывают пенопласт: например 50 мм дерева + 50 мм пенопласта + 50 мм дерева), чтобы к ней можно было нормально крепить окно.

Нижняя горизонтальная доска держит вес окна и передает его через укороченные стойки к нижней обвязке, а там к черному полу, а зачем уже к лагам и фундаменту. По такому принципу и работает каркасный дом сам по себе (все нагрузки распределяются по всем элементам каркаса и на каждый получается уже совсем немного).

Как это выглядит в реальности:

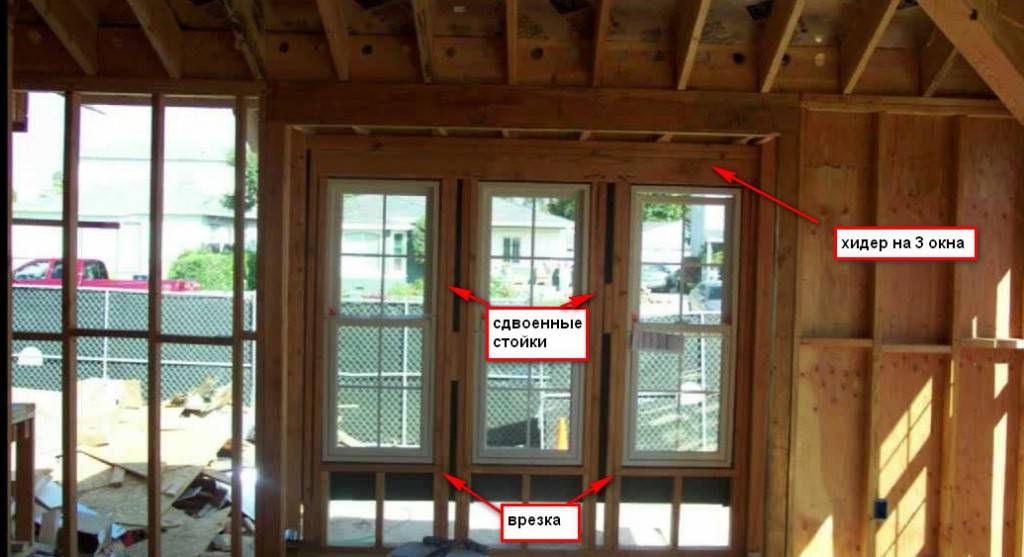

На фото ниже есть строенные доски (так как проем достаточно широкий), горизонтальные доски проема крепятся без врезки (так тоже часто делают), хидер сплошной и поэтому нет верхней горизонтальной доски под ним.

проемы

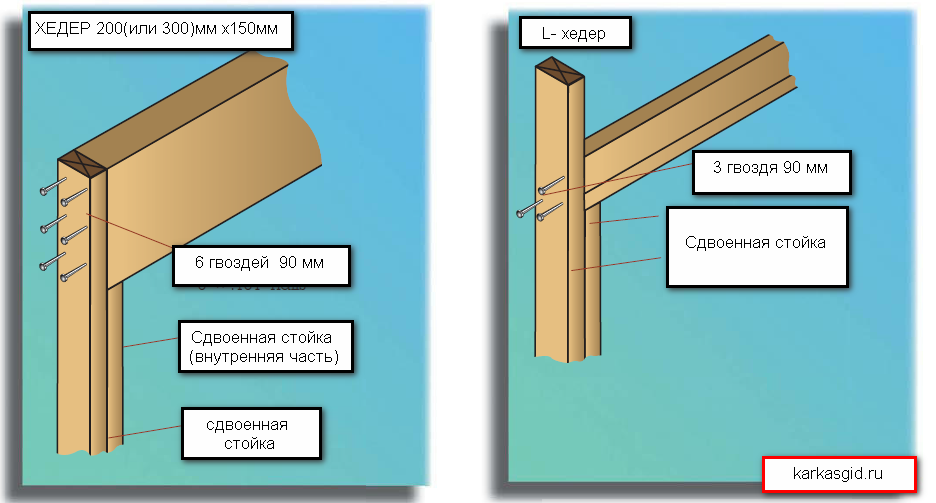

Узлы проемов с гвоздями в картинках:

Устройство хидера

Оконный проем с хидером

Схема канадского дома, проем окна с хидером

Хидер лежит на укороченной стойке

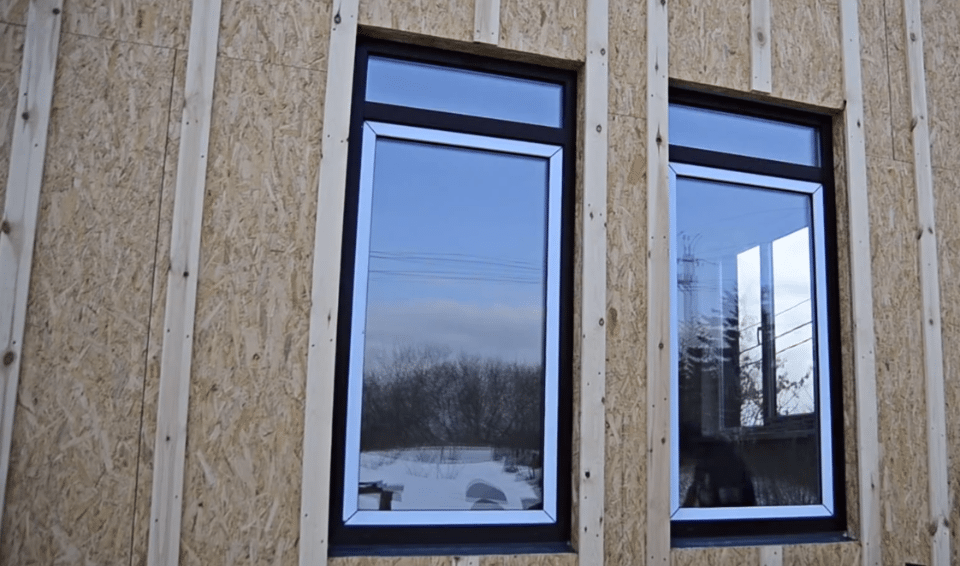

Выбор типа ПВХ изделия

Выбор типа пластикового окна для установки в каркасном доме зависит от размеров проема, допустимой нагрузки, а также формы посадочного места под раму. Чаще всего будет использоваться стандартное окно с 1 открывающейся створкой, так как оно самое легкое и дешевое.

Обычные прямоугольные обычно делятся на 3 типа:

Одностворчатые – высота 40-147 см, ширина 40-87 см.
Двустворчатые имеют показатели высоты 57-147 см, а ширины – 87-147 см.
Трехстворчатые могут быть 117-147 см высотой и 177-207 см шириной.

Размеры, приведенные выше являются усредненным показателем, так как можно делать окна большего размера, но от этого может ухудшиться распределение нагрузки на каркас дома. В некоторых случаях допускается установка окон, которые совмещаются с дверью (например, балконная конструкция).

Не рекомендуется делать площадь окна более 6 м2 из-за того, что такая поверхность будет плохо переносить ветровые нагрузки и избыточное давление.

Для того, чтобы окно не пропускало холод (имело хорошую энергоэффективность) следует использовать профиль, в котором будет больше 3 воздушных камер, с установленным стеклопакетом, состоящим из 2-3 прослоек (если позволяет ширина).

Выбор типа механизма открытия зависит от дизайнерского решения, в котором сделан дом, допустимой нагрузки на стены, а также глубины посадки рамы внутри проема.

Преимущества и недостатки используемых окон

В каркасном строительстве могут использовать виды окон:

алюминиевые;
стальные;
стеклопластиковые;
деревянные;
пвх.

В силу особенностей, стоимости первые три вида мало используются.

Деревянные

Преимущества:

экологичность;
малый вес;
умеренная цена;
традиционный материал;
ремонтопригодность;
теплоизоляция;
прекрасный вид.

Традиционно, в России использовалось дерево, прочно вошло в жизнь людей. Паропроницаемость поддерживает в помещении необходимый микроклимат. Недостатки:

малый срок эксплуатации;
ежегодный уход;
подверженность разрушению;
огнеопасность.

Если сравнивать с конструкциями из пвх, которые эксплуатируют до 40 лет, деревянные выдерживают не более 20 лет. Уход – защита древесины от воздействия воды, обработка антисептиком, лаком, краской. Несоблюдение требований способствует развитию бактерий, плесени. Дерево гниет. Весной и осенью окна осматривают, ремонтируют. Изготовленные на производстве, окна обрабатываются жидкостями для уменьшения воспламеняемости, однако, остаются горючими.

Дерево

Пластиковые

На смену деревянным идут окна из пвх. Привлекают положительными свойствами:

срок эксплуатации;
вещество несъедобно для насекомых, грызунов;
надежность;
высокая шумоизоляция;
выносливость;
жесткость конструкции.

В отличие от деревянных систем, пвх переносит влагу, не трескается. Не нуждаются в обработке. Конструкции работают много лет, сохраняя функционал. Пластик поглощает шумы. Недостатки:

отсутствие паропроницаемости;
плохая ремонтопригодность.

Появляется больше шансов выделения конденсата. Однако, правильно установленные окна борются с проблемой. В отличие от деревянных, поврежденную раму из пвх нельзя отремонтировать.

Пластик

Создание дверного проема

Создавая отверстие в кирпичной стене, стоит свести к минимуму ударные нагрузки. Вместо отбойного молотка стоит использовать болгарку. Диск лучше выбрать с алмазным напылением, а подходящий диаметр – от 200 до 250 мм. Выпиливать следует не полностью весь контур, лучше разделить его на участки и резать их поочередно. В дальнейшем пользоваться кувалдой или молотком с зубилом. Этап с разметкой можно выполнить после установки усиливающей балки над дверным проемом, что предпочтительнее.

Старое место, в котором уже нет необходимости, следует заложить кирпичом

Подойдут элементы с разбору кладки, а потому вынимать их на этапе разборки следует осторожно. В крайнем случае, можно изготовить каркас, а после обшить гипсокартоном

В свободное пространство помещается минеральная вата, что позволяет улучшить звукоизоляцию.

Перемычка

Этот элемент достоин особого внимания, так как его наличие способствует усилению дверного проема.

С этой целью над проемом закрепляется горизонтальная перемычка, принимающая часть нагрузки стены на себя. В качества материала допустимо использовать:

дерево;
железобетон;
металл.

При этом сам вид стены тоже имеет значение. Если это перегородка, то для перекладины подойдет деревянная доска. Только толщину нужно выбрать не меньше 50 мм, больше можно. В случае с несущей конструкцией следует выбрать более прочный материал. Оптимально – двухсторонний швеллер.

Помимо него понадобятся вертикальные стойки из металлических уголков (50х50 мм) или же установить профильную трубу (20×40 мм). Позднее их необходимо связать металлическими полосками. Для надежного крепления перемычка должна быть утоплена в стену на 20-30 см с обеих сторон.

Изготовление обсадной коробки

Обсадная коробка состоит из двух боковин (боковых стоек), вершника — верхней доски и подоконника или порога (называют еще нижник). Надо сказать, что нижняя часть присутствует не всегда: в межкомнатных дверях ее часто не делают. В некоторых случаях (при установке окон ПВХ, например) делают не подоконник, а просто нижнюю закладную доску, к которой затем крепится «штатный» подоконник.

Также обратите внимание, что вершник не упирается в верхний край оконного или дверного проема. Между ними остается зазор в 5-7 см — на усадку сруба

Этот зазор потом заполняется утеплителем и закрывается наличниками, отделочными материалами.

Из чего состоит обсадная коробка

Больше всего вопросов возникает при формировании замков, необходимых для стыковки частей обсады. Особенно сложно даются эти элементы, если необходима выборка четверти. Объяснять на словах сложно, приведем чертежи. Рассмотрите их, может поймете что для чего. Но окончательное понимание придет в процессе: когда поставите нижник и приставите боковые стойки. Их обводят карандашом, потом постепенно вырезают

В данном процессе важно не отрезать лишнее — дорастить не получится и будут некрасивые щели

Чертежи замков обсады/окосячки

Перед установкой обсады оконный/дверной проем обрабатывают антисептиком. Затем прокладывают два слоя утеплителя. На него «одевается» конструкция. Порядок сборки обсадной коробки на окнах такой:

Устанавливается нижняя часть.
Ставите две боковины, проверяете точность совпадения замков. Хорошо подбиваете по сторонам.
Ставите вершник. Часто он «не лезет» — стойки оказываются ближе, чем надо. Не стоит сразу браться за пилу. Берете распорки той длинны, которой должен быть проем, и с их помощью приводите окно к требуемым размерам. Сначала ставите ее наискосок, потом, подбивая выравниваете. Боковины приминают утеплитель и занимают необходимое положение. После чего вершник становится на место.
