Как сделать пирог наружных каркасных стен: делаем правильно – Обзор и Советы

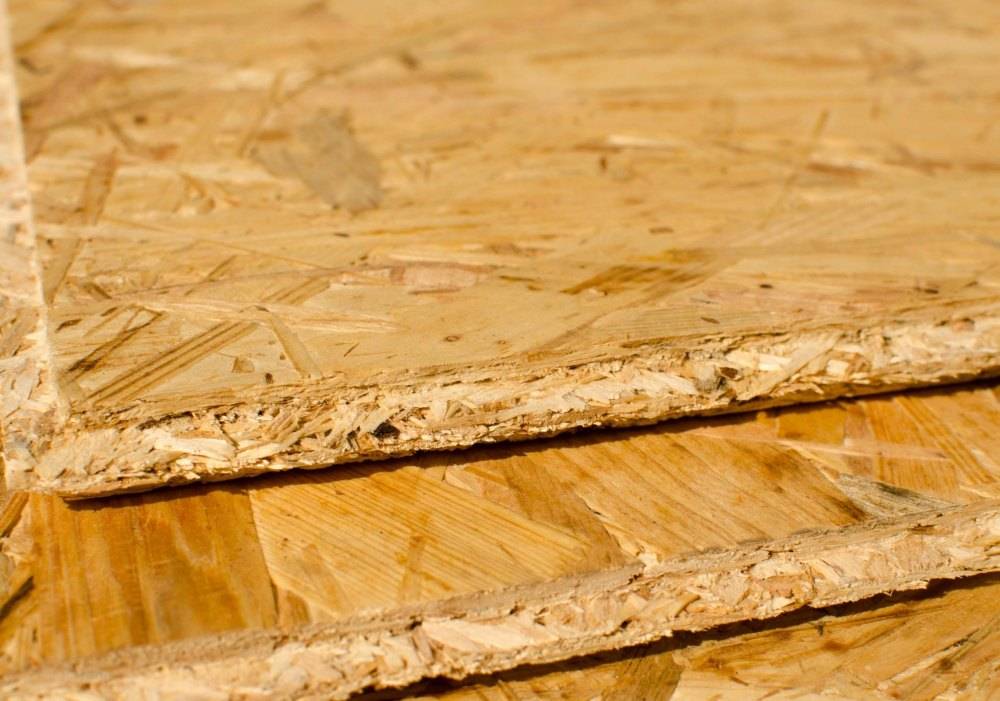

Применение ОСБ

ОСБ в каркасном доме крепится снаружи строения на стойки каркаса. Проект сооружения составляется под этот материал. Должны быть учтены габариты панелей так, чтобы ОСБ на стены каркасного дома крепились стыками на стойках каркаса. Мастера каркасного строительства обязательно учитывают этот момент.

Постройка обшита ОСП изнутри.

Благодаря такой технологии строения панели надежно соединяются с основой здания. Конструкция любого каркасного дома подразумевает использование материалов разного размера, поэтому плиты все равно придётся разрезать. Задачей профессионала, составляющего проект, является то, чтобы таких манипуляций со строительным материалом было меньше.

На плите с помощью специального инструмента делают проемы, а также иные отверстия. На места соединений плит фиксируют строительный скотч. Такая манипуляция проводится для герметизации стен. Это положительно сказывается на микроклимате внутри помещения. Благодаря герметизации каркасный дом, обшитый ОСБ, имеет длительный эксплуатационный период.

На заметку

Даже если возводится каркасный дом без ОСБ, обшивка должна быть, и можно использовать фанеру, ДСП, ЦСП, изоплат.

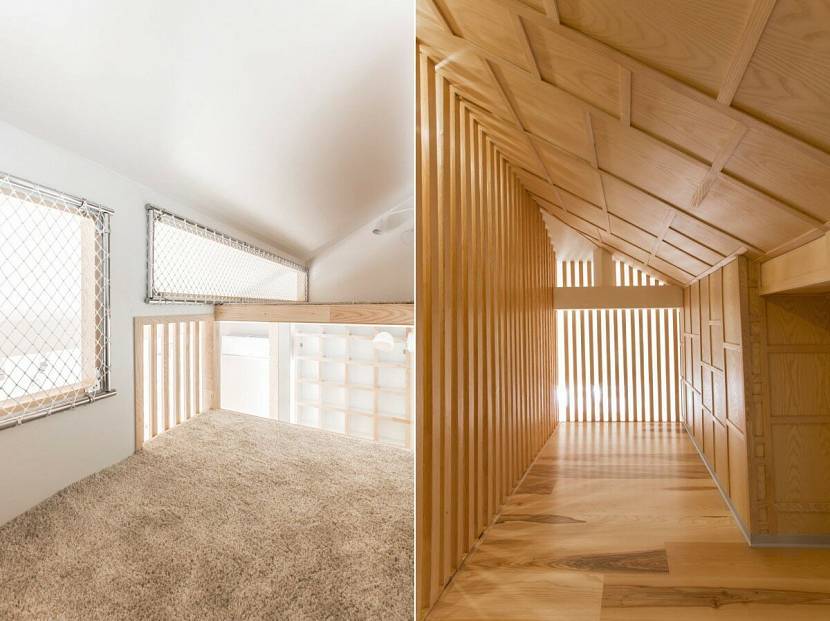

Рекомендации по обшивке мансарды

Для расширения жилой площади загородного дома не обязательно делать дорогостоящую пристройку, порой достаточно обустроить мансардный этаж, и в результате получить дополнительные квадратные метры жилья

Обустройство мансарды имеет свои тонкости и, принимая решение её обустроить, необходимо обратить внимание на следующее:. Утепление крыши

Толщина утеплителя определяется специальными теплотехническими расчётами, но в целом, для северных регионов с зимними температурами ниже -30°C стоит предусматривать утепление толщиной 200 мм, в средней полосе в условиях непродолжительной зимы 150 мм и в южных районах 50-100 мм. Утеплитель нужно подбирать в зависимости от уклона кровли. В случае пологой крыши рекомендуется использование мягких рулонных утеплителей, если крыша имеет крутые скаты, можно рассматривать вариант жёстких матов

Утепление крыши. Толщина утеплителя определяется специальными теплотехническими расчётами, но в целом, для северных регионов с зимними температурами ниже -30°C стоит предусматривать утепление толщиной 200 мм, в средней полосе в условиях непродолжительной зимы 150 мм и в южных районах 50-100 мм. Утеплитель нужно подбирать в зависимости от уклона кровли. В случае пологой крыши рекомендуется использование мягких рулонных утеплителей, если крыша имеет крутые скаты, можно рассматривать вариант жёстких матов.

Материалы для обшивки мансарды. Именно от выбора материала зависят сложность технологии работ и их стоимость. Вариантов обшивки много, и каждый их них имеет свои особенности. Выбрав материал, будет понятно, как обшить мансарду, и какие приспособления для этого необходимы.

Зонирование помещения. Если позволяет площадь мансардного этажа, нужно проводить зонирование. Из нежилого помещения большой площади можно получить несколько отдельных комнат со своим предназначением. Для этого нужно продумать, как и где ставить перегородки

Важно понимать, что в каждом создаваемом помещении для естественного освещения нужно иметь окно.

Пример зонирования мансардного помещенияИсточник yandex.net

Пароизоляция крыши. Наверно, это один из важнейших пунктов в подготовительной работе к обустройству мансарды. Пароизоляционные плёнки имеют функцию теплозащиты и ветрозащиты помещения. Так как стены мансарды выполняют и функцию крыши, нужно заботиться не только об утеплении, но и о пароизоляции.

Утеплив скаты кровли, одев стропильную систему в пароизоляционную плёнку, можно начинать обустройство мансардного этажа. Заключается процесс в обшивке стен мансарды, формировании потолка (при условии пологой крыши) и устройстве пола. Разберём подробно различные варианты интерьеров мансард относительно выбранных материалов обшивки.

Этап формирования каркаса

Мастера рекомендуют останавливаться на хвойных породах. Это обосновано антигрибковыми свойствами смолы и ее приятным ароматом. Технически это могут быть заготовки принудительной или естественной просушки, клееный брус. Относительно последнего наблюдаются большая устойчивость к деформации и рассыханию.

Перед началом строительства материал необходимо пропитать защитными составами. Антипирены направлены на снижение порога возгорания. Биозащита – профилактическое средство от грибка с плесенью, отпугивает жуков и насекомых.

Образец огнебиозащиты для древесины Источник stroyleto.ru

На практике наблюдается сравнительно быстрая порча древесина в местах расположения металлических пластин и уголков. Чтобы это исключить мастера советуют смазывать изделия перед установкой машинным маслом. Оно дополнительно будет защищать метизы от коррозионных процессов.

Последовательность возведения стенового каркаса

Перед устройством вертикальных конструкций формируется ленточный, свайный либо столбчатый фундамент. Подобное основание хорошо справляется с легковесными зданиями. Поверх готовой опоры обустраивается обвязка. Для этого можно использовать деревянный брус либо усиленный металлопрофиль. Как правило, предпочтение отдается первому. Под него обязательно прокладывается гидроизоляционное полотно.

Устройство каркасных стен начинается со сборки скелетной части. Работы выполняются в следующем порядке:

Угловые стойки. Здесь чаще применяются деревянные заготовки, так как с ними проще проводить монтажные работы, они экологичны и весят относительно немного. Брус понадобится с поперечным сечением 100*100 или 150*150 мм. Можно брать обрезные доски с размером 50*150 мм (их связывают между собой по 2-3 штуки). Размещают элементы по углам будущего здания.

Возведение стен от угла Источник rusecostroy.ucoz.ru Для фиксации устанавливаются металлические уголки с усилением в виде центрального ребра жесткости. С целью корректировки положения стоек устанавливаются временные подкосы. Основной крепеж – саморезы по дереву или оцинкованные гвозди.

Рядовые стойки. Материал здесь используется тот же, что для формирования углов. Шаг между элементами соблюдается в диапазоне от 0,6 до 1 м, чтобы удобно было укладывать плитный утеплитель, монтировать обшивочные листы, панели (зависит от проекта). Фиксация стоек в нужном положении выполняется с помощью крепежа и горизонтальных перемычек. Они дополнительно выступают в роли стопора для теплоизоляции, подосновы для навешивания тяжелых предметов мебели, бытовой техники. Главное – соблюсти проектные требования по уровню, сформировать опоры для кромок каждого обшивочного материала. Крепить перемычки гвоздями забитыми под углом не рекомендуется, чтобы избежать появления трещин. Лучше использовать уголки и саморезы.

Крепление стоек к обвязке Источник landshaftblog.ru

Проемы. Вертикальные части оконных и дверных проемов формируются из рядовых стоек. Ширина определяется проектными данными. Горизонтальные элементы собираются из чаще из доски сечением 50*150 мм, которые крепятся к боковым элементам с помощью металлических уголков и саморезов. При этом низ должен опираться на дополнительные опоры (усиление под остекление), а верх оформляется как хедер из досок, которые монтируются на узкое ребро. Так будет обеспечено равномерное распределение нагрузки от кровли на проем.

Следующий шаг – устройство верхней обвязки

Здесь важно, чтобы все вертикальные конструкции были подготовлены. Это обосновано одной из функций обвязки – скрепление всех стен и перегородок (можно собрать из обрезной доски) между собой

В завершение собирается стропильная система, монтируется кровельное покрытие, формируется черновой пол (его можно сделать до оформления каркаса стен).

Стена каркасного дома — правильная очередность слоев

При строительстве жилого дома правильное размещение слоев гарантирует не только высокие качества здания, но также его долговечность, низкую частоту ремонта, практичные особенности эксплуатации. Правильный пирог «канадского» каркасного домасобирается за несколько недель и требует навыков работы с разными видами материалов: древесиной, пластиковой клеенкой (гидроизоляция), облицовочными материалами (гипсокартон, вагонка, камень) и проч. Если рассматривать устройство стандартной стены от помещения наружу, то она будет иметь следующее строение:

Отделка ОСП (ориентированно-стружечная плита), гипсокартоном, реже — вагонкой и другими видами сборочной обшивки стен;

1. Слой пароизоляции, который защитит остальные слои от проникновения газообразных веществ. Это необходимый слой, который полностью защитит утеплитель от негативного воздействия разного рода жидкостей (в т. ч. конденсата). Минеральная вата способна накапливать влагу и сбиваться в тугие комки, которые нарушают процесс термоизоляции и заметно снижают общую теплоту дома. Слой пароизоляции необходим в любом типе стены с наполнителем на основе минеральной ваты (базальтовой, стекловаты и проч.);
2. Два этих слоя крепятся на деревянный каркас из бруса или доски. Монтаж производится при помощи строительного степлера или специальных скоб. Внешняя отделка может быть присверлена, как напрямую к каркасу, так и к контробрешетке. В таком случает пространство между контробрешеткой и каркасом заполняется звукоизоляцией или слоем пенопласта (разновидность перекрестного утепления);
3. Третий слой (внутренний) — утеплитель. В каркасных домах применяются рулоны или блоки из минеральной или базальтовой ваты, стекловаты или комбинированных составов. Укладываются в специальные ниши — пространство между вертикальными и горизонтальными балками каркаса. Минеральная вата практически никак не крепится к древесине — в процессе укладки она расправляется и заполняет все доступное пространство. Это позволяет достичь максимального утепления. Каркас при этом становится уязвимым местом — дерево является «мостиком холода», потому чаще используют перекрестный каркас — еще один слой утепления, на треть тоньше основного.

После основного слоя утепления следует плита ОСБ, которая удерживает утеплитель со стороны улицы. Крепится на саморезы или гвозди. При монтаже между плитами необходимо оставить небольшой зазор — буквально 1-3 мм. Плита рано или поздно наберет немного воды и разбухнет, зазор, как таковой, исчезнет. Толщина плиты должна составлять несколько сантиметров — для лучшей защиты от неблагоприятных факторов окружающей среды.

Между плитой ОСБ и утеплителем также часто прокладывают слой влаго-ветрозащиты. Пирог каркасного дома с толстой ОСБ снаружиполностью защищен от кинетического воздействия — ударов, падений и проч. (например, от падения веток).

Следующий слой — древесная обрешетка. Это горизонтальная или вертикальная решетка из бруса или дешевой доски, которая служит крепежом для следующих слоев. Крепится на гвозди, саморезы, реже — скобы-угольники. Нередко древесная обрешетка служит каркасом для внешнего слоя утеплителя — ваты большой плотности, реже — пенопласта.

Толстый слой влаго-ветрозащиты. Это специальная мембрана, которая является главным рубежом защиты всего каркаса от внешнего воздействия. Крепится на промышленные скобы или гвозди с большими шляпками. Слои мембраны стоит накладывать внахлест друг на друга, углы дома обязательно закрываются цельным куском ВВЗ.

Еще один слой обрешетки из тонкого бруса, планок или строганной доски. Служит основой для монтажа декоративной отделки. Крепится под углом 90° по отношению к предыдущему слою.

Последний слой — внешняя отделка. Как правило, это вагонка, листы профнастила из пластика или металла, декоративные панели.

Стоит отметить, что для более сложных вариантов внешней отделки необходимо вносить изменения в первоначальный проект дома. Так, если заказчик желает сделать отделку из красивого кирпича, придется серьезно усилить не только фундамент, но также каркас. Обделка каркасных домов камнем — очень сложная техника, но она позволяет создать имитацию кирпичного дома за втрое меньшую цену.

Очередность установки слоев выглядит следующим образом:

1. Каркас;
2. Каркас под перекрестное утепление;
3. Заполнение утеплителем внешних ниш;
4. ВВЗ мембрана, внешняя плита ОСБ;
5. Второй слой утеплителя;
6. Слой пароизоляции, монтаж внутренней отделки;
7. Внешняя обрешетка, монтаж внешней отделки;
8. Косметические работы (покраска, шпаклевка, etc.).

Схема и чертеж

Подробный чертеж с несущим элементом каркасного дома в разрезе поможет лучше разобраться в технологии его устройства, определить для себя последовательность монтажа каждого слоя «бутерброда» и место размещения материалов. Также схема поможет не допустить ошибок при монтаже таких важных элементов, как несущие стены и межкомнатные простенки.

На чертежах, помимо узлов соединения, четко указываются схемы прокладки коммуникаций

Сегодня множество проектов строений каркасного типа со схемами делаются в специальных программах для ПК, куда достаточно занести некоторые данные и система сама составит подробный чертеж.

Для программы требуются следующие параметры:

• точное расположение наружных и внутренних стен;
• количество внутренних помещений;
• толщина будущих простенков и материалы для их устройства;
• вид грунта и уровень влажности, климатические и геологические особенности региона.

Схема каркасного дома

Схема будущей стены включает в себя следующее:

• площадь и тип,
• местоположение проемов для дверей и окон,
• способ крепления и соединения модулей,
• сэндвич.

В последний пункт входит последовательность слоев «бутерброда» и параметры используемых материалов (вид, толщина, способ крепления и т.д.).

Недостаток чертежа, разработанного на компьютере в том, что электронный мозг не составит сметы на выполнение работ и не проанализирует особенностей грунта и климата для составления правильного проекта.

Какой стороной крепить ОСБ листы

Все стороны ОСБ листов не отличаются по составу. Но есть отличия в поверхностях. Часто одна сторона гладкая, а другая шероховатая. В этом случае при монтаже плит на стены с внешней стороны здания листы лучше крепить гладкой стороной наружу. При такой ориентации дождевая вода не будет скапливаться в таких количествах в неровностях плиты. Вода способствует ускорению разрушения плиты. Защита листов от проникновения в них воды способствует увеличению их долговечность.

При монтаже плит на крыше под кровлей, в свою очередь, ОСБ листы рекомендуют располагать шероховатой стороной вверх для того, чтобы по ним было не скользко ходить во время работ по обустройству крыши.

При монтаже ОСБ плит в, защищенных от воздействия влаги, местах выбор их ориентации не оказывает существенного влияния на последующую эксплуатацию.

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечные плиты;
• древесноволокнистые плиты;
• гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера. В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

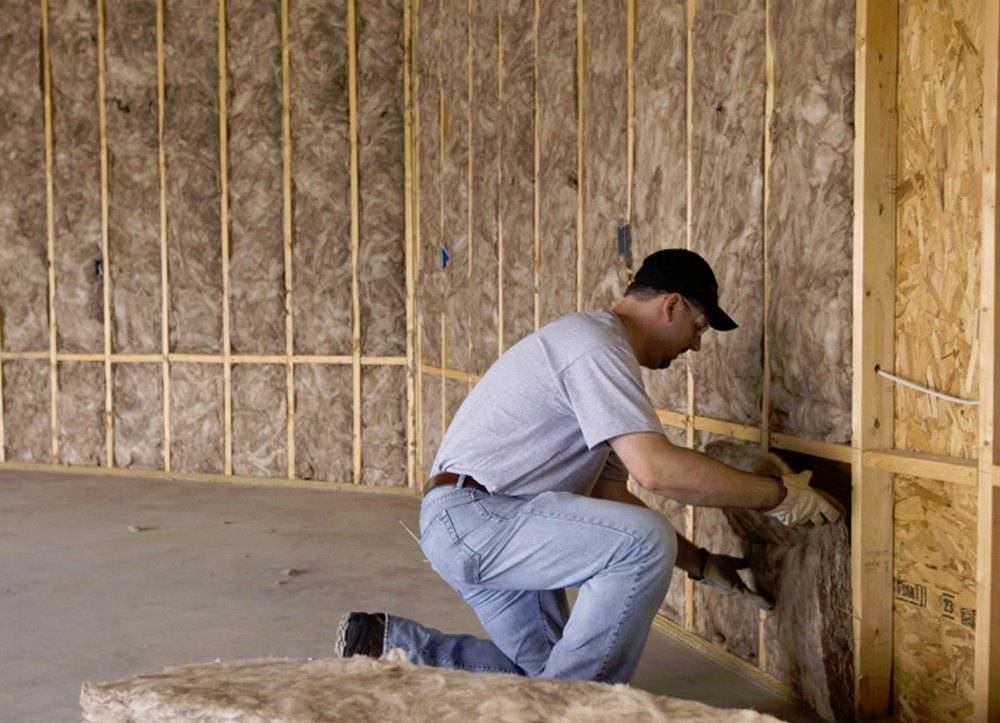

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Обрешетка не только дополнительно удерживает уже уложенный утеплитель, но и принимает на себя нагрузку листового материала для внутренней обшивки стен. Также в образованные ячейки можно уложить еще один слой теплоизоляционного материала. Принцип работы с ним тот же, что и с первым слоем.

Технология наружной обшивки

Строительство каркасного дома

Монтаж плит на готовый каркас осуществляется по одной и той же технологии, независимо от вида материала. Одновременно с обшивкой выполняется пароизоляция и утепление стен, а финишная отделка может производиться сразу по завершению строительства либо через какое-то время. Рассмотрим технологию монтажа на примере обшивки каркаса плитами ОСП.

Обшивка может выполняться двумя способами – с обрешеткой и без нее. В первом случае пароизоляционный слой располагается между каркасом и ОСП, во втором – поверх обшивки. Вариант с обрешеткой используется в тех случаях, когда ОСП выступает основой под штукатурку, покраску или облицовку плиткой, второй способ применяют, как правило, при устройстве вентилируемого фасада. В остальном существенных отличий нет.

Шаг 1. Начинают обшивку от самого угла. Первый лист ОСП прикладывают к стойкам каркаса так, чтобы нижний край полностью перекрывал нижнюю обвязку дома. Обязательно контролируют уровнем горизонталь. Саму плиту также рекомендуется ставить горизонтально, а не вертикально – это обеспечивает конструкции большую жесткость. Для крепления материала используют оцинкованные саморезы длинной не менее 50 мм. От края ОСП необходимо отступить около 10 мм, шаг крепления по периметру листа равняется 15 см, по центру – 30 см.

Шаг гвоздей

Шаг 2. Следующую плиту устанавливают рядом с первой, оставляя зазор 2-3 мм для температурного расширения. Точно так же выставляют горизонталь по уровню, прикручивают обшивку к направляющим каркаса. Стыки плит обязательно должны приходиться на середину стойки, только в этом случае крепление будет максимально надежным. Выполняют фиксацию остальных плит по кругу, оставляя открытыми участки для дверных проемов.

Вертикальное и горизонтальное расположение листов ОСБ на каркасе дома

Шаг 3. Второй ряд обшивки необходимо монтировать с перевязкой вертикальных швов. Между нижними и верхними плитами соблюдают такой же зазор в 2-3 мм. При обшивке проемов следует использовать целые листы, а не обрезки – чем меньше стыков, тем герметичнее обшивка. Вырезы в листах делают электролобзиком или циркулярной пилой, сделав предварительно разметку с точностью до миллиметра. Кромки срезов после установки плиты должны идеально совпадать с линиями проемов.

Стык плит

Шаг 4. Верхние плиты устанавливают так, чтобы полностью закрыть верхнюю обвязку. Если дом имеет два этажа, межэтажная обвязка должна закрываться серединой плиты – стыковать ОСП на этой линии нельзя ни в коем случае.

Крепление листов под стропилами

Обшивка фронтонов

Начало обшивки крыши ондулином поверх обрешетки и мембраны

Завершенная отделка крыши

Продолжение монтажа ОСП панелей на фасад

Обшита веранда

Галерея 1. Пример строительства одноэтажного каркасного дома с отделкой плитами ОСП

Галерея 2. Обшивка плитами ОСП двухэтажного каркасного дома. Пример

Шаг 5. Завершив монтаж, поверх обшивки крепят ветрозащитную мембрану. Ее полотна натягивают горизонтально и фиксируют скобами степлера к ОСП. На стыках пленка крепится внахлест и проклеивается скотчем. Материал не следует натягивать слишком сильно, но и провисаний быть не должно.

Шаг 6. Далее набивают рейки обрешетки под финишную отделку с шагом 50-60 см. Рейки предварительно должны быть обработаны защитным составом и высушены. После этого можно приступать к монтажу сайдинга, вагонки или другого декоративного покрытия для дома.

При таком способе обшивки утеплитель укладывается с внутренней стороны стен в ячейки каркаса и закрывается пароизоляционной пленкой. Поверх пароизоляции нашивают плиты для внутренней отделки, например, гипсокартон или тот же ОСП.

Утепление и пароизоляция изнутри

Обшивка стен внутри гипсокартоном

Декоративная отделка внутри

Декоративная отделка снаружи. Окрашивание

Каркасный дом с обшивкой плитами ОСБ спустя несколько сезонов после строительства

Пример конструкции вентфасада поверх обшивки из ОСП

Защита стены от мышей, птиц и насекомых

В большинстве случаев монтажа OSB листов снаружи дома предусмотрен вентзазор. По нему движется воздух, который поступает снизу стены из окружающего пространства и выходит сверху обратно в атмосферу. Глухая заделка вентзазоров с какой-либо из сторон не допустима. Иначе вместо вензазора получается замкнутая воздушная полость.

В вентиляционный зазор могут проникать, осы, мыши, мелкие птицы и строить там гнёзда, нарушая тем самым характеристики стены. Поэтому рекомендуется предусмотреть защиту, на этапе её строительства или ремонта.

Есть несколько вариантов защиты стены от грызунов, птиц и насекомых, рассмотрим их.

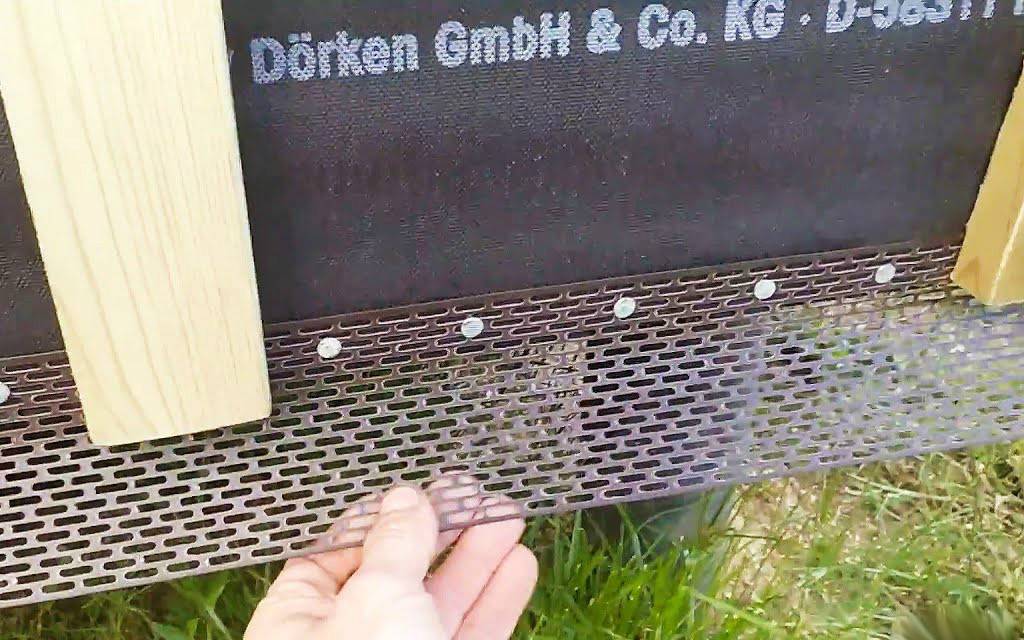

1. Защита с помощью металлических сеток и листового метала с мелкими отверстиями. Лучше использовать нержавеющий метал, который не будет подвергаться коррозии. Сетку или полоски метала крепят снизу и сверху стены за ОСП листами, чтобы они не влияли на внешний вид дома.
2. Малярная сетка. Отличается от предыдущего варианта низкой ценой и меньшей прочностью.
3. Перфорированный фасадный материал в нижней и верхней части стены. Например, в случае сайдинга это перфорированные софиты.

Решетки или сетки монтируют на входе и выходе вентиляционных зазоров.

После монтажа ОСБ листов можно приступать к заделке швов и дальнейшей отделке. О том как правильно заделывать зазоры, какой материал заделки и в каких случаях выбирать можно узнать в отдельной статье: правильная заделка стыков ОСБ.

Советы от строителей

Для желающих выполнить работу собственноручно рекомендуется учесть следующие советы от строителей:

• нельзя приступать к внутренним отделочным работам сразу во всём помещение, данный этап требует поочерёдного выполнения;
• начинать внутренние отделочные работы следует с дальней комнаты;
• к отделочным работам ни в коем случае не приступают, не проложив в помещении все коммуникации (кабель-каналы, электропроводка, трубы водопровода);
• все отделочные работы делают по принципу «сверху вниз», т.е. если они проводятся внутри помещения, то сначала работают с потолком (за исключением монтажа натяжных конструкций), затем со стенами и после – с полом;
• площадь, не задействованную под отделочные работы, для предотвращения загрязнения строительным мусором накрывают плёнкой или иным защитным материалом.

Резюмируя, можно подвести итог, что подготовка к отделке каркасного дома сегодня не вызывает сложностей, поскольку рассмотренная технология предполагает использование распространёнными материалами.

Сложности будут возникать только в процессе работы. Однако, при полном понимании всей ситуации и анализе с ними может справиться каждый.

Способы отделки не ограничиваются приведёнными, но являются самыми распространёнными. При выборе метода желательна консультация специалиста.

Проектирование

Как и для любой постройки, для каркасного дома нужен свой проект с точными размерами и учетом всех нюансов. Лучше данное задание доверить профессионалу. Специалист согласует с вами все пожелания и технические моменты, поможет выбрать грамотную планировку, составит смету на стройматериалы и монтажные работы.

На стадии проектирования определяется толщина стен каркасного строения, которая может достигать максимум 60 см.

Чтобы четко установить толщину каркасных стен, анализируются все используемые материалы, способы их крепления и климатические особенности региона. Также в проекте мастер учтет все контактные соединения, узлы трубопроводов и прокладку коммуникаций с максимально удобным расположением.
