Делаем водопровод в частном доме своими руками – Пошаговая инструкция – Обзор

Диаметр труб

Выбор нужного диаметра очень важен для системы водоснабжения. Если диаметр будет маленький, то внутри водопровода будут возникать посторонние шумы, а если большой, то давление будет снижаться, и потребуется больше энергии, чтобы обеспечить нужное давление.

Определяется диаметр исходя из длины водопровода:

• При длине ≤ 10 метров Ø = 20 мм;
• При длине ≤ 30 метров Ø = 25 мм;
• Если больше 30 метров Ø = 32 мм.

Расход воды определяется исходя из диаметра и количества сантехнических приборов. По этим показателям определяется требуемый коллектор:

• Ø 25 мм за 1 мин пропускает 30 л жидкости
• Ø 32 мм за 1 мин пропускает 50 л жидкости

Первоначально необходимо определить количество потребителей и длину водопровода, исходя из этого определяется оптимальный диаметр трубы.

Как правильно выбрать размер труб для водопровода?

В процессе ввода воды в дом важно правильно выбрать размер используемых труб. Если он будет слишком маленьким, могут возникнуть несколько проблем:

• вода может с шумом проходить по проложенным трубам;
• внутри трубы образуется налет, который затрудняет продвижение воды.

Специалисты рекомендуют при выборе диаметра труб опираться на 2 основных показателя: скорость продвижения воды, а также общая длина трубопровода. Первый параметр обычно стандартен: вода движется примерно со скоростью 2 метра в секунду. Второй во многом зависит от площади дома и удаленности сантехнического оборудования.

Так, если планируемая длина трубопровода составляет до десяти метров достаточно будет использовать трубы диаметром 20мм, 10-30м – 25мм и свыше 30м – 32мм.

Соблюдение всех правил поможет справиться с вводом воды в дом собственными силами. Тем не менее, даже если сантехнику в дом будут заводить строители, нелишним будет проконсультироваться с сантехниками. Они расскажут, как лучше это сделать, и какие для этого использовать материалы

Важно сделать канализацию и воду на расстоянии не менее полуметра. Трубы, заводящие в дом воду, следует делать немного повыше, чтобы они не заливались в стяжку

Канализацию можно залить без проблем

К трубам же для воды может потребоваться подключить различные приборы: накопительный резервуар или насос. Если учесть все нюансы, то трубопровод даже организованный без привлечения профессионального сантехника прослужит долгие годы

Канализацию можно залить без проблем. К трубам же для воды может потребоваться подключить различные приборы: накопительный резервуар или насос. Если учесть все нюансы, то трубопровод даже организованный без привлечения профессионального сантехника прослужит долгие годы.

Читайте так же:

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

• насосы;
• накопительные емкости;
• гидроаккумуляторы;
• различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

1. Подключается шаровой кран для открытия/закрытия подачи воды.
2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость – нижней.
4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress – на 80 л.

Как провести монтаж водопроводной системы

Проведение монтажа водопровода своими руками ведется от потребителя. К нему прокладывается труба и устанавливается шаровой кран. Его назначение — перекрывать воду в экстренных ситуациях. Дальше разводка идет в сторону коллектора.

При этом соблюдаются следующие правила:

1. Для облегчения ремонта расстояние от стены отступается 20 мм.
2. Если система проходит внутри стены, ее требуется заключить в специальные короба.
3. Соединение к стене ведется клипсами. Шаг между ними составляет 1-2 м. Обязательно их присутствие на угловых участках.
4. При монтаже сливных кранов труба укладывается под углом в сторону этих устройств.
5. Если требуется обогнуть внутренний угол, расстояние от стены отступается 30-40 мм. Когда обходится внешний угол, то достаточно 15 мм.

В случае возникновения аварийной ситуации частный водопровод должен быстро отключаться от системы. Для этого на трубу, которая подключается к коллектору, устанавливается запорная арматура.

Последовательность схемы водоснабжения

При монтаже водопровода в частном доме схема помогает избежать множества ошибок. При ее разработке учитываются такие факторы, как:

• тип укладываемых труб;
• число коллекторов;
• количество фильтров и насосов;
• число точек водоразбора;
• объем установленного водонагревателя;
• места, где расположены узлы системы, и замер расстояния между ними.

При разработке схемы выбирается нужный масштаб. Изготавливается чертеж помещения, и делается планировка рядом расположенного участка. Отмечаются места, где будет проходить магистраль внутри помещения и на внешней территории.

Разводка водопровода проводится двумя способами:

1. Последовательная закладка. От центральной магистрали отходят разветвления к каждой точке потребления. Следует учитывать, что с увеличением количества отводов давление в конечных пунктах потребления падает. Неравномерность напора — главный недостаток такого способа. К преимуществу относится небольшой расход труб. Схема экономичная, поэтому затраты на монтаж невысокие.
2. Коллекторная разводка. Основным узлом является коллектор. От него отходят магистрали к точкам потребления. По всей системе давление распределяется равномерно, но расход труб большой. Врезка проводится в центральное водоснабжение или на участке подачи воды из скважины. Здесь устанавливается тройник. Один поток направляется на технические нужды, а второй в помещение. Для удаления примесей необходим фильтр грубой очистки. В доме врезается еще тройник на холодную и горячую воду. Оба потока подключаются к коллекторам, по которым идет подача воды к источникам потребления.

Во время прокладки труб следует максимально сокращать их длину и уменьшать количество стыков. В этих местах чаще всего формируются течи. Необходимо избегать поворота магистрали под углом 90°. Такие места уменьшают давление в магистрали. Трубы прокладываются открытым способом или закладываются в стены. Для этого изготавливаются короба из материала, не подвергающегося коррозии.

Типичные ошибки и как их избежать

Ошибки в работе вполне возможны. Чтобы предотвратить неприятную ситуацию стоит узнать, какими бывают самые распространенные ошибки, чтобы постараться их не допустить. Все ответвления трубопроводов вблизи точек водоразбора должны заканчиваться муфтами с наружной резьбой, которая используется для подключения сантехники. Это справедливо для всех устройств, кроме смесителя для ванной.

Здесь потребуются фитинги с внутренней резьбой. Об этом часто забывают, и приходится или покупать новые муфты или ставить футорки. Много ошибок связано с пайкой труб.

Если в процессе совмещения труба введена в фитинг не до упора, то между его внутренней частью и торцом детали останется небольшой промежуток. Он представляет собой участок с меньшей толщиной стенки и большим внутренним диаметром, чем собственно труба.

По этой причине на этом участке эксплуатационное давление будет ниже, чем в остальной системе. Еще одна проблема может возникнуть при чрезмерном усилии, которое прикладывается при соединении двух деталей.

В этом случае бурт, образующийся в процессе сжатия, будет слишком высоким. Он станет препятствием на пути движения воды по трубопроводу. Аналогичный эффект дает и перегрев элементов.

От качества пайки полипропиленовых труб зависят эксплуатационные характеристики нового водопровода. Недогрева или перегрева деталей быть не должно

Внутреннее сечение деталей уменьшается, причем внешне это совершенно незаметно. Опасен и недостаточный разогрев элементов.

Соединение будет выглядеть абсолютно нормальным, но при этом оно будет крайне ненадежно и достаточно быстро даст течь

Чтобы это предотвратить, важно всегда обращать внимание на температуру паяльника и снимать разогретые детали только тогда, когда погаснет контрольная лампочка

Последовательная и параллельная разводка водопровода из полипропилена

В ходе создания предварительной схемы водопровода из полипропилена хозяину квартиры или частного дома следует определиться, каким образом будут разводиться трубы холодного и горячего водоснабжения от стояка или нагревательного котла. Как и в предыдущем случае, существуют два способа – последовательный и параллельный.

Последовательная разводка, также известная как тройниковая, отличается простотой и экономией материала. Она устроена следующим образом – от источника до самого последнего потребителя воды прокладывается линия. На всем ее протяжении врезаются тройники. Через них к общим трубам ХВС и ГВС подключаются потребители воды. Но за простотой последовательной схемы скрывается один значительный недостаток – при одновременной работе нескольких приборов напор будет существенно падать. Для небольших городских квартир это не так критично, но для большого загородного коттеджа проблема может быть весьма значимой.

Последовательная разводка труб

Параллельная разводка водопровода из полипропилена устроена более сложно – сразу после стояка или котла монтируется коллектор, а уже от него отходят отдельные линии ХВС и ГВС к каждой раковине, душу и прочим потребителям. Все трубы, идущие к ним, снабжаются вентилями, перекрываемыми для технического обслуживания, ремонта или замены прибора. Параллельная разводка водопровода предотвращает перепады напора и температуры воды на каждом отдельном потребителе при изменении числа одновременно включенных приборов. Но при этом такая схема требует большего количества труб. Кроме того, она занимает много места и, по возможности, параллельную разводку следует выполнять закрытым способом.

Параллельная разводка водопровода

Схемы подключения водозаборной арматуры

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Виды пластиковых труб. Преимущества

В настоящее время на российском рынке присутствует несколько видов пластиковых труб из следующих материалов: поливинилхлорид (ПВХ), полипропилен, полибутилен, металлопластик и сшитый полиэтилен. Все эти трубы имеют большой ряд преимуществ по сравнению с трубами из других материалов:

• продолжительный срок службы 25-30 лет, у стальных, например, 10-15 лет;
• не подвержены коррозии, и как следствие, более долговечны;
• не подвержены зарастанию и заиливанию из-за малой шероховатости поверхности;
• при использовании не ухудшают органолептические показатели воды;
• имеют малую массу, легко транспортируются;
• легко монтируются с довольно большой надежностью соединений;
• не требуют теплоизоляции в результате того, что теплопроводность пластика низкая по сравнению с металлическими трубами. И как следствие стояки и разводка холодной воды не конденсируют влагу, а водопровод с горячей водой не отапливает окружающую среду.
• имеют намного меньшую шероховатость внутренней поверхности, вследствие чего, значительно снижается потеря давления в магистрали и можно использовать трубопроводы меньшего диаметра.

Большой ассортимент фитингов, представленных на рынке, дает возможность паять различные конструкции из труб. По разновидностям фитинги делятся на монополимерные и комбинированные.

Монополимерные фитинги различной конфигурации (муфты, уголки, тройники и т.д.) дают возможность соединять пластиковые трубы между собой, а комбинированные фитинги позволяют получать переходы на металлические трубы и арматуру в любом сочетании.

Так же как монополимерные, так и комбинированные фитинги могут быть переходными, т.е. позволяют при пайке трубопровода перейти с одного диаметра трубы на другой.

К фитингам относят и запорную арматуру (металлические и пластиковые шаровые краны), которые имеют различные диаметры и модификации.

Почему стоит выбрать полипропилен?

Традиционным материалом для водопроводных труб издавна считалась сталь.

Однако сегодня этот вариант применяется достаточно редко. Ему на смену пришли различные пластики, среди них – полипропилен.

Популярность труб ПП неслучайна, потому что у материала есть множество достоинств:

• Высокая устойчивость к агрессивным средам в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
• Долговечность. Производитель гарантирует беспроблемную эксплуатацию своей продукции в течение минимум 50 лет, что больше, чем у аналогов в три раза.
• Хорошая герметичность соединений. По сравнению с другими видами пластиков она считается лучшей.
• Высокое звукопоглощение. Шум воды, проходящей по трубопроводу, полностью поглощается материалом.
• Полная экологическая безопасность полипропилена, его разрешено использовать для обустройства питьевого водопровода.
• Низкое гидравлическое сопротивление, поэтому потери напора отсутствуют.
• Небольшой вес, что существенно облегчает установку, ремонт и транспортировку деталей.
• Простота монтажа. Это обусловлено широким ассортиментом комплектующих, удобством резки и подгонки деталей.
• Возможность скрытой укладки трубопровода.

К наиболее значимым недостатком труб из полипропилена можно отнести высокое значение теплового расширения и низкую термостойкость, что требует особого внимания при выборе материала для обустройства горячего водоснабжения.

Кроме того, полипропилен непластичен, поэтому для изменения направления магистральной ветки требуется использование соединительной фурнитуры.

Благодаря техническим качествам ПП трубы могут использоваться как в устройстве новых сетей водоснабжения, так и в подключении новых веток к существующим металлическим контурам

Еще один минус таких труб – необходимость использования специального оборудования. Для соединения деталей применяется пайка, которая выполняется при помощи специального паяльника с насадками.

Для резки элементов желательно использовать специальные ножницы. Правда, этот недостаток легко исправляется. Большинство магазинов, торгующих полипропиленовыми трубами, предоставляют оборудование для пайки в аренду.

Трубы из полипропилена – отличная альтернатива традиционным стальным деталям. Они не подвержены коррозии, устойчивы к агрессивным средам, экологичны, надежны и долговечны

Выбор труб для системы водоснабжения

Для подачи воды используют несколько типов изделий, отличающихся материалом:

1. Медные трубопроводы, соединяемые пайкой, отличаются повышенной эластичностью и устойчивостью к коррозии. Рассчитаны на эксплуатацию при температуре до +250°С. Для гибки либо пайки заготовок необходимо оборудование. При установке втулок из металла образуется гальваническая пара, что приводит к разрушению деталей. Изделия этого типа редко применяют в многоквартирных домах из-за высокой цены и электропроводности.
2. Стальные с поверхностной оцинковкой использовались в СССР при строительстве зданий. Соединяются контактной сваркой или резьбовыми муфтами. Не отличаются высокой устойчивостью к коррозии, не допускается скрытое крепление в стенах квартиры.
3. Металлопластиковые изделия с повышенной эластичностью. Соединяются втулками на резьбе или обжатием. Заготовки не пригодны для скрытой укладки в стенах квартир, отличаются коррозионной устойчивостью. Внутренняя часть не покрывается отложениями.
4. Полибутиленового типа, выдерживающие нагрев до +90°С. Заготовки соединяют пайкой. Из-за высокой цены используются ограниченно (например, при обустройстве отапливаемых напольных покрытий).
5. Армированные полиэтиленовые заготовки выдерживают напор до 3,5 атм. Повышенная эластичность допускает застывание воды, поэтому изделия можно использовать на дачных участках. Не рекомендуется укладывать в стенах жилых домов.
6. Изделия из ПВХ, соединяемые клеем или пайкой, используются для технологических водопроводов. Выдерживают напор при подаче жидкости не выше 3,5 атм., деградируют под воздействием ультрафиолета.
7. Полиизопропиленового типа. Заготовки рассчитаны на напор до 12 атм. и температуру до +130°С. Отличаются невысокой ценой, устойчивы к образованию солевого налета. Используются для постройки стояков и разводки в жилых домах, офисных помещениях.

Трубы водопровода.

О скважинах

Существует три основных разновидности водозаборных скважин:

• Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;
• «На песок» с водоотдачей до 1,5 кубов/час;
• Артезианская («на известняк») с выходом воды от 3 кубов/час.

Все виды водоснабжения на одном фото

Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.

Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.

Схема артезианской скважины

Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.

Предварительная подготовка

Первым делом следует произвести расчет нужного количества труб, кранов и соединителей (фитингов). Можно приобрести их с запасом, ведь стоимость их достаточно мала. Это обезопасит вас в случае неправильных расчетов.

Также позаботьтесь о необходимом инструменте. В нашем случае это паяльник для пайки труб и инструмент для их нарезания. Паяльник можно купить недорогой, ведь вы же занимаетесь прокладкой всего лишь квартирного водопровода. А различаются паяльники скоростью нагрева.

Для разрезания труб можно обойтись обыкновенной ножовкой по металлу или специальными ножницами, а можно использовать электроинструмент — болгарку, лобзик и т. д. Подумайте также и о замене приборов сантехники, так как впоследствии сделать это будет сложнее.

Монтаж водопровода начинается с демонтажа старой системы. Делать это нужно аккуратно, стараясь не повредить общий стояк. В случае, когда меняется и стояк, рекомендуется использовать для его замены также полипропилен. Так вам будет легче состыковать трубы со стояком.

Монтаж водопровода из пластиковых труб

Нарежьте полипропиленовые трубы по заданным размерам. Учитывайте, что каждый отрезок будет частично заходить внутрь фитинга. Замерьте это расстояние и отрезайте трубы чуть большего размера. Монтаж водопровода в квартире начинается от стояка. Подготовьте к работе паяльник.

Для этого подберите для него две насадки, диаметр которых соответствует диаметру труб. Насадки крепятся по обе стороны рабочей части паяльника при помощи шестигранного ключа. Одна насадка имеет муфту для нагрева внутренней части фитинга, а другая насадка выполнена с раструбом. В этот раструб вставляется полипропиленовая труба.

Монтаж водопровода из подготовленных пластиковых труб несложен. Зачистите торцы трубы, сгладив их края. Это облегчит ее заход внутрь насадки. После нагрева паяльника в него вставляются участок трубы и фитинг, где и происходит их разогрев. Детали вставляются без усилий, с небольшим вращением.

Нагретые части извлекаются из паяльника и соединяются между собой до упора. Пока полипропилен не застыл, производится центрирование трубы относительно фитинга. Держать соединяемые детали в таком положении необходимо секунд 10-20. По истечении этого времени полипропилен застынет, а изделия надежно свяжутся друг с другом на молекулярном уровне.

Как узнать, что соединение готово? Между фитингом и участком трубы должен образоваться невысокий бортик из полипропилена. Это свидетельствует о том, что соединение получилось качественным, а монтаж водопровода выполняется правильно.

Через 5 минут после пайки деталей считается, что соединение полностью готово. Теперь можно приступать к дальнейшей пайке следующих участков. Полученные сваренные участки не будут протекать даже при высоком давлении, так как представляют собой монолитную полипропиленовую конструкцию.

Так производится монтаж пластикового водопровода в квартире. Трубы подводятся ко всем сантехническим приборам. Преимуществом пластиковых труб является возможность их скрытого монтажа. Обычно такой водопровод прячут за керамической плиткой, пластиковыми панелями или коробами, за гипсокартоном. Его даже можно замуровать в стену, сделав совершенно незаметным.

Вот так просто выполняется монтаж водопровода из полипропиленовых труб своими руками.

Вода из подземных источников: бассейнов и водоносных горизонтов

В данном случае речь идет об обустройстве скважин и различных колодцев. Пожалуй, использование подземных источников воды – наиболее распространенный вариант при разводке и прокладке систем водоснабжения своими руками.

Правда произвести обустройство колодца, а тем более скважины, своими руками достаточно сложно, можно сказать невозможно. Обусловлено это тем, что для создания колодца или скважины для водопровода дома, потребуется довольно дорогостоящее оборудование. Цена работ по обустройству скважины или колодца для водоснабжения в большей мере зависит от глубины пролегания подземных вод.

Обустройство скважины для водопровода дома детально рассмотрено в видео ниже:

Водопровод в частном доме: как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

• Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
• Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя – защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
• Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
• Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

• для линии, длиннее 30 м – подойдут 32 мм;
• для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
• для коротких разводок до 10 м – 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

1. Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
2. Раскладываются на твердой поверхности в порядке сборки.
3. Для фиксации деталей фломастером отмечаются места скрепления.
4. На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

• При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
• Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
• Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах – промежуток между ними допускается от 1,5 до 2 метров.
• Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Преимущества и недостатки вариантов водоснабжения

Центральный водопровод

Преимущества:

• Очищенная вода соответствует СанПиН
• Контроль качества
• Не требуется насос

Недостатки:

• Высокая стоимость
• Возможен слабый напор

Артезианская скважина

Преимущества:

• Низкая стоимость подъема воды
• Регулируемый напор
• Не имеет химических загрязнений, не требуется обеззараживание

Недостатки:

• Требуется фильтрация
• Может требоваться очистка от солей металлов
• Затраты на строительство

Поверхностная скважина, колодец

Преимущества:

• Затраты ниже, чем на артезианскую скважину
• Регулируемый напор

Недостатки:

• Требуется фильтрация
• Требуется очистка
• Первичная вода имеет загрязнения
• Возможно наличие вредных химических веществ
• Может потребоваться обеззараживание

Поверхностный водоем (река, озеро, пруд), дождевая

Преимущества:

Минимальные затраты, если водоем рядом

Недостатки:

• Вода, сильнозагрязненная, с наличием химических веществ, применяемых в с/х
• Использование без фильтрации, очистки и обеззараживания опасно для здоровья
• Высокие затраты на водоподготовку

Из сравнения видно, в каком порядке стоит отдать предпочтение вариантам водоснабжения.

Как устроена типовая водопроводная система?

Любая снабжающая дом водой система состоит из двух равноценных частей: наружной и внутренней. Наружный участок соединяет источник воды с домом. В зависимости от того, откуда поставляется вода, комплектация системы может варьироваться.

Самый простой вариант – конструкция, соединяющая дом с централизованной сетью. В этом случае она будет представлять собой обычный трубопровод.

Если в качестве источника водоснабжения выбирается скважина, помимо труб к наружному водопроводу будет относиться водоподъемное оборудование: поверхностный или погружной насос – тип прибора зависит от скважины.

Кроме того, сюда же относятся автоматическая система управления насосным оборудованием, фильтры для грубой и тонкой очистки, а так же устройства раздачи воды, к которым относятся водонапорные емкости, запорные вентили и т.п.

Для обеспечения нужного напора в водопроводе может использоваться накопительный бак, который помещают в самой высокой точке строения или на эстакаду около него

В водопроводе, подключенном к централизованной магистрали, давление определяется ее характеристиками. Для автономной системы необходима установка насосной станции или монтаж водонапорного бака.

Первый вариант предпочтительнее, поскольку во втором случае придется сооружать эстакаду высотой порядка 3-4 метров и устанавливать на нее металлический или же пластмассовый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод может быть проложен открытым способом, то есть непосредственно на земле. Если же система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубленные ниже уровня промерзания грунтов.

Если в силу каких-то причин трубопровод проложен выше этого уровня, конструкцию необходимо будет качественно утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реально условий.

Типовая схема обязательно включает в себя следующее:

• трубы различного диаметра;
• водомерные узлы, если система подключена к централизованной магистрали;
• приборы для подогрева воды, в случае если это необходимо;
• регулирующую и запорную арматуру;
• смесители и другое сантехническое оборудование;
• разводящую сеть.

Для грамотного обустройства водопровода необходимо разработать схему, где будет точно указано место укладки трубопровода. Как наружного, так и внутреннего.

Такая схема необходима для определения оптимального варианта укладки и для точного определения количества необходимого для ее осуществления материала.

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше, чем уровень промерзания почвы в самое холодное время года

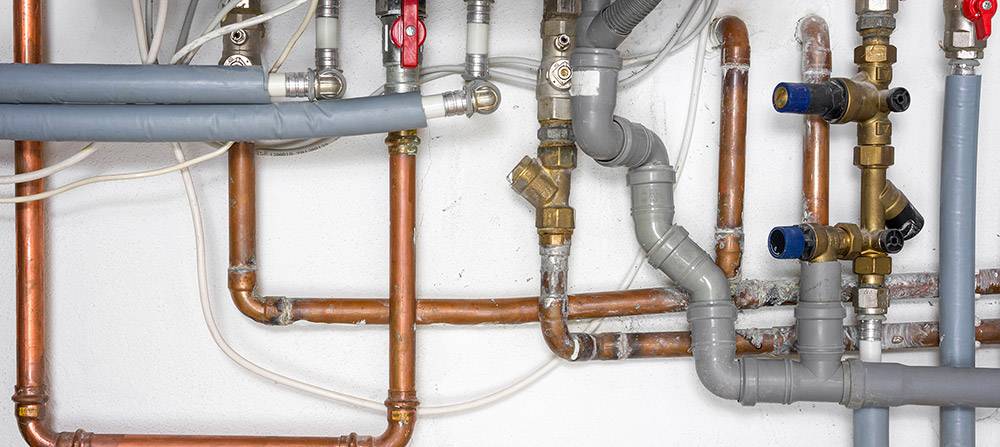

Способы прокладки туб водоснабжения

Разводка водоснабжения в квартире своими руками предполагает прокладку труб двумя способами:

• Закрытым;
• Открытым.

Закрытый способ отличается большой трудоемкостью, но позволяет сэкономить свободное пространство. Это очень актуально, к примеру, для небольших ванных комнат. При этом следует помнить, что все разъёмные соединения должны прокладываться открытым способом.

Основным недостатком закрытого способа является:

• Невозможность профилактического осмотра труб с целью проверки их состояния;
• Вскрытие стен в случае обнаружения протечек, а, следовательно, обязательное проведение последующего ремонта.

Преимущества открытого способа заключаются в:

• Низкой трудоемкости, что обеспечивает высокую скорость монтажа;
• Возможности своевременного обнаружения протечки;
• Простом ремонте трубы в любом месте;
• Возможности усовершенствования системы в процессе эксплуатации.

Выводы и полезное видео по теме

С советами по устройству разводки и самостоятельному монтажу сантехнического оборудования можно познакомиться в следующих видеороликах.

Видео #1. Как сделать разводку из ПП труб:

Видео #2. Полезные советы по сварке ПП труб и монтажу сантехники:

В рамках данной публикации мы привели только общую информацию по замене сантехники и разводке труб – данная тема слишком обширна, чтобы быть полностью раскрытой в одной статье. Однако надеемся, что данный материал поможет вам в планировании и проведении ремонта в ванной комнате, выборе материалов и замене сантехнических приборов.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Нам интересны ваши рассказы о личном опыте в самостоятельной установке сантехнических приборов. Ждем сообщений с полезными фактами и вопросы по заинтересовавшим моментам.
