Выполняем монтаж кровли из ондулина для дома своими руками: инструкция

Достоинства и недостатки ондулина

Ондулин состоит из целлюлозных листов – специального картона, пропитанного вязкой пластичной битумной массой. Для эстетики в связующее вещество добавляют красители. Именно они позволяют обеспечить такую широкую цветовую гамму этому материалу.

Недостатки применения ондулина

• недостаточная механическая прочность;
• пожароопасный;
• шероховатая поверхность;
• выцветает;
• небольшой срок службы.

Такое сочетание достоинств и недостатков определяет сферу применения материала: коттеджи, дачи, декоративные строения, хозяйственные постройки. Также этим материалом может покрываться и более обширная кровля – ондулин с успехом применяется и в больших зданиях.

Немного истории

Ондулин, он же еврошифер, получил свое название от имени компании, которая его стала производить. Случилось это в 1944 году во Франции, когда после войны не хватало строительных материалов. Спрос на них был высок, но требовались изделия не дорогие. Поэтому компания «Onduline» стала производить шифер, в состав которого вместо асбеста вносили целлюлозу. А связующим компонентом выступал битум.

Кровельный материал поэтому был экологически чистым, а стоимость его была низкой. Французская компания кроме ондулина выпускала его подтип под наименованием «ондура». В принципе, это все тот же кровельный волнистый материал, только его размеры больше ондулина. Поэтому основное его применение на крышах с большими площадями скатов.

Необходимо отметить, что одна из американских компаний также выпускала целлюлозно-битумные листы с волнистой формовкой. Свою продукцию они назвали «Нулин». Так как компания «Onduline» старалась держать мировой рынок потребления ондулина в своих руках, то в 2010 году она просто купила американскую компанию.

Во Франции большое количество крыш домов покрыты ондулиномИсточник nicefon.ru

Добавим, что французы не стали возить продукцию по всем странам. Они предпочли внедряться в них, организовывая производство. Так в 1994 году был построен завод в Нижнем Новгороде. Поэтому на российском рынке ондулин представлен изделиями этого завода. Хотя надо отметить, что мелкие производства также присутствуют. Но качество их материала оставляет желать лучшего.

Технология укладки ондулина сверху на старое покрытие

Чаще всего для кровли используют ондулина лишь в странах Европы. Небольшие старинные постройки, которые находятся далеко от жилой зоны и используются в качестве дома охотника, раньше покрывали асбестоцементным шифером. Его срок эксплуатации около 35 лет, а деревянные дома без капитального ремонта можно использовать не меньше 50 лет. Так как крышу нецелесообразно ремонтировать дорогими материалами, то лучше использовать ондулин , что быстро,  с минимальными тратами, и при этом качество нового покрытия удовлетворительное, дает возможность использовать дом до полного изнашивания. Пример разработан для лесного дома, где живут только летом и его площадь 50 м2.

1. Подготовьте материалы и инструменты. Для работ потребуется 300 брусков с сечением 5*5 см, 37 листов ондулина стандартного размера. Общая масса материала будет 200 кг, а это дает возможность перевезти все в легковушке. Из инструментов потребуется рулетка, молоток, монтажный нож, веревка, угольник, ножовка по древесине, стамеска, шуруповерт, фломастер или карандаш. На каждый лист потребуется не меньше 20 штук особых гвоздей.
2. Проверьте состояние старой крыши. Проверьте плоскость скатов, убедитесь, что обрешетка и стропильная система без больших повреждений, нет процесса гнили из-за протечки шифера. Момент крайне важный, так как новое кровельное покрытие можно устанавливать лишь на исправную крышу.
3. Сделайте лестницу, чтобы безопасно передвигаться по крыше, очистите поверхность скатов от опадающих листьев. Желательно убрать мох, если он будет на поверхности.
4. Замерьте размеры крыши, определитесь с разновидность свеса. Он будет зависеть т параметров системы слива воды. Кромки материала должны быть посередине желоба.
5. Подготовьте все пиломатериалы. Вам потребуются продольные бруски, к ним в будущем будет прикреплена горизонтальная обрешетка. Продольные части прикрепите к старой крыше на саморезы с длиной в 8 см. Они обязательно должны попасть в старую обрешетку. Чтобы это получилось, вкручивайте саморезы возле шиферных гвоздей.
6. Также следует нижнюю кромку листа ондулина прибить гвоздями в каждую из волн, потому что в противном случае она подорвется ветром или деформируется. Для того, чтобы получилась надежная фиксация, установите бруски по всей длине кровли. Расстояние между вертикальными брусками должно быть около 0.6 метра, подсчитайте, через сколько волн потребуется крепить их и выдержите все параметры.
7. Прибейте или прикрутите саморезами обрешетку горизонтального типа, стыки должны быть расположены максимально по центру вертикальных брусьев. Шаг обрешетки будет зависеть от угла наклона, но чаще всего это 0.61 метр.

Далее можно приступать к фиксации листов кровли на крыше, и постоянно следует контролировать их положение, а еще соблюдать правила монтажа и техники безопасности. Для начала прибейте крайние волны, и тогда лист будет зафиксирован в требуемом положении, что исключит изменения линейных размеров из-за небольшого выравнивания волн. Далее в шахматном порядке следует прибить все остальные гвозди.

Чтобы не было неприятных ситуаций при фиксировании листов, сделайте метки на поверхности реек обрешетки, которые расположены сверху. Это не займет много времени, но в ощутимой мере упростить процесс укладки кровли. Крайняя волна должна быть зафиксирована лишь после укладки следующего листа, причем один крепеж будет держать оба элемента. Нахлест листов должен получиться не меньше 14 см.  Чтобы улучшить внешний вид, ветровую доску можно закрывать металлическими декоративными планками, которые есть в продаже вместе с элементами кровли.

Технические характеристики ондулина

Описать все возможные ситуации, встречающиеся во время монтажа кровли, невозможно. Существует только один выход – внимательно изучить технические и эксплуатационные характеристики ондулина и на основании этих знаний самостоятельно принимать решение во время кровельных работ.

Параметр ондулина
Значение и краткое описание
Плотность
Материал изготавливается из отходов бумажного производства или вторичного сырья. Целлюлоза прессуется, за счет чего достигается плотность 0,9–1,2 г/см3, параметры отвечают положениям действующего ГОСТа 8747. Это самые низкие значения среди всех материалов для крыш. Низкая плотность указывает на невысокие показатели устойчивости на изгиб, что негативно влияет на время эксплуатации. Одновременно незначительная плотность уменьшает вес кровли, стропильная система может делаться из дешевых пиломатериалов, это положительное отличие.
Температурная устойчивость
Основным вяжущим веществом ондулина является обыкновенный или модифицированный битум, а этот материал очень негативно реагирует на изменения температуры. При ее повышении выше предельных значений битум становится критически мягким, кровля почти теряет устойчивость к механическим нагрузкам

При минусовых температурах битум становится хрупким и при незначительных усилиях трескается. Укладка ондулина запрещается при превышении значений  +30°С и -10°С. Но и в зоне допустимой температуры монтаж кровли надо делать крайне осторожно.
Морозоустойчивость
Очень важный параметр для северных регионов нашей страны. Характеризуется количеством циклов замерзания/размерзания без ухудшения первоначальных показателей материала

Для ондулина морозоустойчивость всего 25 циклов. Но это не значит, что он может эксплуатироваться 25 лет и спокойно выдерживает 25 зим. Ночная температура весной и осенью опускается до минусовых значений, кровля в течение месяца может замерзать несколько раз. Такие явления существенно уменьшают гарантийный срок эксплуатации, в среднем для различных видов ондулина он составляет 15 лет. Морозоустойчивость зависит от водопоглощения, у ондулина он самый высокий и составляет 1,5%. Чем больше влаги – тем больше льда, соответственно, тем существеннее повреждения материала во время его образования.

Технические параметры Ондулин Smart

Ондулин считается дешевым вариантом кровли крыш, качество такое же. Его не используют для покрытия престижных зданий, часто он применяется как временная кровля.

Крыша из ондулина

Из-за низкой прочности ондулина во время длительного хранения или транспортировки геометрия листов нарушается, что существенно усложняет процесс установки: сложно выровнять листы, волны неодинаковы, гребни могут смешаться и т. д.

Геометрия листов может быть нарушена

В последнее время наиболее ответственные производители выпускают новые модели DIY и SMART, они имеют умные замки, повышающие герметичность покрытий.

Ондулин DIY

Для постоянного контроля положения листов и облегчения выбора точек фиксации на поверхности имеется заводская разметка. Замки представляют собой две выпуклые полосы шириной примерно 15 мм каждая, что дает возможность точно совмещать листы, контролировать их положение и полностью исключать попадание воды или снега в местах нахлеста. Карнизный свес ровный, все листы лежат на скатах точно по параллельным линиям. Еще одни плюс канавок – уменьшается рекомендованная величина нахлеста, за счет чего увеличивается полезная площадь листов.

Инструкция по монтажу Ондулина на крышу

Ондулин — это современный листовой кровельный материал. Внешне он похож на обычный асбестоцементный шифер, но весит значительно меньше. Производится из экологически чистых компонентов: целлюлозных волокон, битума и полимеров.

Монтаж Ондулина можно выполнить своими руками без специальной подготовки, достаточно следовать инструкции производителя и нашим советам.

Легкость материала позволяет проводить ремонт кровли поверх старого покрытия: шифера, металла, рубероида, не создавая дополнительную нагрузку на стропильную систему.

Холодная крыша или утепленная мансарда

Одним из положительных качеств материала является его водонепроницаемость. Поэтому для хозяйственных построек можно укладывать Ондулин непосредственно на обрешетку. Если же необходима дополнительная защита от влаги рекомендуется использовать гидроизоляционную пленку.

Для утепленной мансарды кровельный пирог под Ондулин выполняется по другой схеме. Она подробно описана в инструкции от производителя и предусматривает следующие этапы.

1. Укладка гидроизоляции и крепление обрешетки.
2. Монтаж контробрешетки и листов Ондулина. Свес должен выступать от края обрешетки на 35 мм.
3. Укладка утеплителя. Это может быть минеральная вата, полимерные материалы или жидкие заполнители.
4. Монтаж пароизоляции и черновая отделка мансарды.

Следует предусмотреть защиту кровельного пирога с торцов. Для этого необходимо использовать доборные элементы.

Подготовка основания и монтаж обрешетки

Обрешетку под Ондулин делают из пиломатериалов хвойных пород, в основном сосны. Шаг и тип обрешетки зависит от угла наклона кровли. Производитель рекомендуется применять доски, толщина которых варьируется от 25 до 30 мм или брус 50х50 мм.

Для листов Ондулин Smart и DIY рекомендованы следующие типы основания:

• от 5 до 10° — обрешётка должна быть сплошной. Ондулин настилают с боковым нахлёстом в 2 волны и концевым нахлёстом 30 см,
• от 10 до 15° — шаг обрешётки должен быть 45 см, концевой нахлёст — 20 см, боковой — 1 волна,
• 15° и более — шаг обрешётки равен 61 см, концевой нахлёст — 17 см, боковой — 1 волна.

Разница между моделями заключается в полезной площади кровельного покрытия. Чем больше угол наклона крови – тем меньше нахлест для каждого листа. При этом полезная площадь варьируется:

• Для Smart – от 1,254 до 1,565 кв. м,
• Для DIY – от 0,941 до 1,22 кв. м.

Укладка листов и их крепление

Листы Ондулина крепятся к обрешетке при помощи специальных гвоздей с широкой шляпкой. Их длина составляет 70 мм, а диаметр — 3,1 мм. Цвет выбирается исходя из оттенка кровельного материала. Для модели Smart производитель рекомендует использовать 20 шт. на лист, для DIY – 15 шт.

Дополнительно в конструкции предусмотрены замки для сцепления листов друг с другом. Величина концевого нахлеста зависит от угла ската и указана выше.

Укладка Ондулина начинается с края, который испытывает меньшие ветровые нагрузки (смотрите схему на рисунке). Первый лист монтируется у карниза и крепится на 2-3 гвоздя. Это необходимо для дальнейшей корректировки положения.

Последующий лист устанавливается на ряд выше. Он должен располагаться в шахматном порядке, т.е. вертикальные стыки не должны находиться на одной линии. Для этого первый лист каждого чётного ряда разрезается пополам по длинной стороне. Это улучшает герметичность и устойчивость кровли к нагрузкам.

После укладки четырех листов на первых двух рядах монтируется пятый в третьем. После этого проверяется положение и выполняется окончательная фиксация.

Порядок забивания гвоздей

1. Гвозди устанавливаются по четырем углам.
2. Для крайней волны, находящейся в нахлесте, крепление выполняется вместе с установкой следующего листа.
3. Низ крепится к обрешетке на каждой волне, для остальных рядов – через одну.

Монтаж Ондулина проводится при температуре от 0 до +30 °С .

Крепление доборных элементов

Доборные элементы переназначены для организации различных узлов кровли и обеспечивают ее защиту от внешних факторов – влаги, ветра и снега. Для монтажа этих элементов необходимо ознакомиться с их классификацией и спецификой крепления:

• Щипец — необходим для защиты фронтона. Величина нахлеста – 10 — 15 см,
• Внутренний излом — монтируется на месте соединения двух скатов. Элементы заходят друг на друга на 15 см. Для изоляции используется двухсторонняя битумная лента,
• Конёк — прибивается к нижележащим листам Ондулина. Нахлест – 12,5 см,
• Ендова. Под нее делается сплошная обрешетка.

Этих компонентов достаточно, чтобы самостоятельно сделать кровлю любой сложности. Во избежание появления дефектов необходимо применять расходные материалы, рекомендуемые производителем.

Ондулиновое покрытие

Ондулин — кровельное покрытие, имеющее волокнистый состав, довольно прочный материал, изготовленный из натуральных органических веществ, не содержит асбест. Крыша из ондулина внешне напоминает цементный шифер, поэтому его иногда называют еврошифером. Как любой другой материал, ондулин имеет достоинства и недостатки.

Достоинства

• водостойкость. Материал при изготовлении пропитывается специальным водоотталкивающим раствором, который препятствует проникновению в структуру материала капель воды;
• устойчивость к кислотам и щелочам;
• морозоустойчивость;
• гигиеничность и экологическая безопасность материала;
• легкость. Одинаковые по размеру асбестоцементные листы шифера имеют вес, в четыре раза превышающий аналогичные листы еврошифера;
• легкость монтажа: легко покрывать изогнутые кровли, листы нетрудно разрезать и раскладывать;
• хорошая шумоизоляция;
• долговечность. Несмотря на заявленный изготовителем срок службы ондулина до 15 лет, покрытие из может прослужить в три раза дольше;
• приемлемая цена.

Недостатки

• довольно быстро теряет насыщенность цвета;
• пожароустойчивость. Учитывая, что материал изготовлен из органических веществ, его пожароустойчивость очень слабая;
• прочность. Прочность материала можно отнести и к недостаткам. Прочность еврошифера напрямую зависит от правильности его укладки (угол укладки, наклон, шаг обрешетки). Если монтаж нарушен, в первую очередь страдает показатель прочности;
• малоустойчивость к биологическим явлениям. Замечено, что мхи и грибки часто расселяются на плохо освещенных местах крыши.

При наличии недостатков, кровля из ондулина все равно имеет большую популярность, тем более, что достоинства материала смогут обеспечить качество покрытия.

Ключевые этапы подготовки крыши к монтажу

Как правило, тщательная подготовка — залог быстрого и качественного выполнения всех этапов, возможность работать без простоев с максимальной эффективностью.

Требования к обрешетке

Битумные листы монтируются к деревянной обрешетке. Чтобы крепить брус обрешетки было проще и четко соблюдалась параллельность укладки, лучше использовать лекало. В местах примыкания планки конька фиксируются дополнительные рейки обрешетки.

Согласно руководству, параметры обрешетки меняются в зависимости от угла наклона ската:

1. При показателе меньше 10 градусов обрешетка делается сплошной. Накрывать стропила лучше листами ДСП, ОСБ, влагостойкой фанерой. В этом случае битумное покрытие не будет прогибаться, деформироваться под нагрузкой из снега.
2. При показателе 10-15 градусов допустимо изготовление разреженной обрешетки. Для этого берутся доски шириной 10-15 сантиметров и крепятся с шагом 45 сантиметров.
3. При показателе свыше 15 градусов шаг бруса обрешетки можно увеличивать до 60 сантиметров.

Выбор, подготовка гидроизоляционных, пароизоляционных материалов

Укладка гидроизоляции не считается обязательным этапом работ, но позволит избавить крышу от протечек в местах крепления, нахлеста листов, станет хорошей защитой от конденсата. В качестве материала подойдет плотная полиэтиленовая пленка или мембрана.

Фото: технологичная схема кровельной обрешетки

Для нежилых, сезонных построек типа беседки, сарая, навеса или бытовки их можно и не делать.

Крепежные элементы

Для крепежа европейского шифера нужно брать метизы в цвет материала с широкой шляпкой и специальной герметичной прокладкой.

Фото: крепление листов ондулина при помощи кровельных саморезов

Под ондулин редко собирается обрешетка из металла, но, если все же конструкция собрана, для фиксации листов брать нужно саморезы с буром по металлу. Для деревянной — гвозди с широкой шляпкой.

Не рекомендуется брать метизы, бывшие в употреблении. При отсутствии опыта риск ненадежной фиксации довольно велик. Для ровного крепежа по линии можно нарисовать линию или натянуть веревку.

Технические параметры ондулина

Единственное преимущество – относительно низкая стоимость покрытия. Почему относительно низкая стоимость? Все просто. Учитывать следует не только цену материалов, но и общие эксплуатационные затраты на содержание здания. А здесь возникают большие проблемы. Ондулин изготавливается из макулатуры, после дробления масса высушивается, пропитывается битумом и красится. Для придания волнистой формы листы прессуются. Такой материал не может быть долговечным и прочным, со временем крайние волны отгибаются, в этих местах задувается снег или появляются протечки воды. Ремонтировать ондулиновую крышу очень сложно, листы не выдерживают вес строителей. Кроме того, поверхность выгорает, скаты теряют привлекательность.

Недостатки ондулина

1. Сложность монтажа. Даже в нормальных температурных условиях ондулин не имеет требуемой жесткости, во время крепления ходить по нему категорически запрещается. А если погода солнечная, то поверхность темных листов очень нагревается, прочность падает почти до нуля, в такой материал даже гвозди забить с нужным усилием проблематично, гребни сразу сминаются. А при температурах ниже минус пять градусов материал становится хрупким, что также значительно усложняет кровельные работы.

2. Высокая горючесть. Бумага и битум отлично горят, причем потушить пламя очень сложно. Все заверения производителей, что по показателям пожарной безопасности ондулин превосходит даже металлические кровельные материалы – откровенная ложь.

3. Некрасивый внешний вид. Привлекателен ондулин ровно до тех пор, пока на его поверхности не начинают расти мхи, а они довольно быстро осваивают новые поверхности. Дело в том, что поверхность листов шершавая, на ней быстро скапливается пыль. Из-за этого уже через несколько лет эксплуатации для мхов создаются отличные условия, они покрывают поверхность крыши разноцветными пятнами. Высокие дизайнерские показатели безвозвратно потеряны. Но и это еще не все проблемы, возникающие из-за мхов. Их корни проникают вглубь листов ондулина, его прочность критически понижается.

Опытные строители рекомендуют использовать ондулин только в крайних случаях и лишь для неответственных построек: навесов для автомобилей, хозяйственных пристроек и т. д. Использовать материал для обустройства крыш жилых домов экономически нецелесообразно. Да и внешний вид таких домов через несколько лет будет вызывать много вопросов. Через непродолжительное время кровлю придется менять, а это заметно увеличивает общую сметную стоимость дома.

Дачный домик с ондулиновой крышей

Инструкция по монтажу Ондулина

Инструкция по монтажу еврошифера Ондура – продукции концерна Ондулин. Основные требования и правила установки.

Перед началом монтажа кровельного материала нужно обработать деревянную обрешетку специальным средством для защиты от насекомых и влаги.

Применение гидроизоляции в подкровельном пространстве защитит стропила и утеплитель от попадания конденсата, что повысит эффективность утепления крыши и продлит их службу.

• Шаг обрешетки под листы ондулина не должен превышать 61см.
• При наклоне меньше 1:4 оптимальный шаг обрешетки 35 – 45см.
• При наклоне кровли меньше 1:6 используется сплошная обрешетка. Боковой нахлест в этом случае составит две волны.

Монтаж листов Ондулина

Листы ондулина начинают крепить к основанию с нижнего ряда с подветренной стороны. Карнизный свес должен быть не больше 50мм.

Второй ряд листов еврошифера и остальные четные ряды начинают укладывать с половины листа – для того, чтобы в месте стыка не сходились сразу 4 листа.

Удобно разрезать листы еврошифера электроинструментом или ножовкой по дереву, смазанной маслом – чтобы не застряла.

Ондулин крепится к обрешетке специальными гвоздями с декоративной шляпкой. Гвозди вбиваются в основание вертикально, в верхнюю часть волны.

Лист прибивается к обрешетке через волну, а в местах нахлестов и по краю кровли – в каждую волну. Сначала фиксируют вторую и предпоследнюю волну, проверяют геометрию кровли, а потом прибивают остальные гвозди.

Монтаж доборных элементов

Конек и остальные профили устанавливаются с нахлестом по длине 10см. Гвозди крепления конька к ондулину прибиваются в каждую волну.

Металличесчкие аксессуары крепятся к еврошиферу кровельными саморезами:

• по карнизу – карнизные планки,
• на торцах ската – ветровые или торцевые планки,
• в месте стыка двух скатов – ендова и разжелобок,
• в месте стыка ската кровли и стены – примыкание к стене.

Реконструкция старой кровли

Монтаж ондулина можно производить поверх старой кровли, но при этом необходимо установить поверх нее продольную контробрешетку и стандартную поперечную обрешетку для крепления листов ондулина. В этом случае под кровлей из ондулина будет достаточный вентиляционны зазор.

Хранение и применение

Листы ондулина перед монтажом должны храниться в сухом и чистом виде.

На холоде битум теряет свою пластичность и перед монтажом и резкой материал лучше хранить в теплом помещении и обрабатывать их с осторожностью. Укладывая листы старайтесь распределять вес, чтобы не продавить их

Укладывая листы старайтесь распределять вес, чтобы не продавить их.

При проведении монтажа необходимо соблюдать все строительные нормы и правила.

Инструкция по монтажу ондулина не освобождает от обязательной проверки на пригодность использования еврошифера в данной местности.

Типичные ошибки

Гарантия на материал компания Onduline даёт на 15 лет. На Ютубе можно найти большое количество роликов, где показывается удручающее состояние ондулина через 10-20 лет после укладки. Виноват в этом не материал. Причин может быть несколько:

• Приобретение дешёвых аналогов. Экономия получится небольшая, а проблемы могут начаться уже по прошествии нескольких лет. Во избежание, лучше брать материал у официальных представителей компании-производителя. Их консультанты всегда помогают с расчётами и подскажут, какие требуются дополнительные элементы.
• Некачественная укладка, неправильно установленные стропила, обрешётка. Хотя часто пишут, что ондулин легко уложить без наличия опыта, делать этого не стоит. Гораздо лучше, если укладку будет вести бригада профессионалов. Затраты на монтаж окупятся долгой службой кровли без необходимости ремонта или переделки.
• Небрежно сделанные примыкания к трубам, некачественная установка конька, ендов, щипцовых элементов, отсутствие заполнителя в щелях. Подобная работа требует квалификации, внимательности и опыта. Лучше, если её сделает специалист. Особенно это относится к примыканиям к дымоходам и вентиляции.

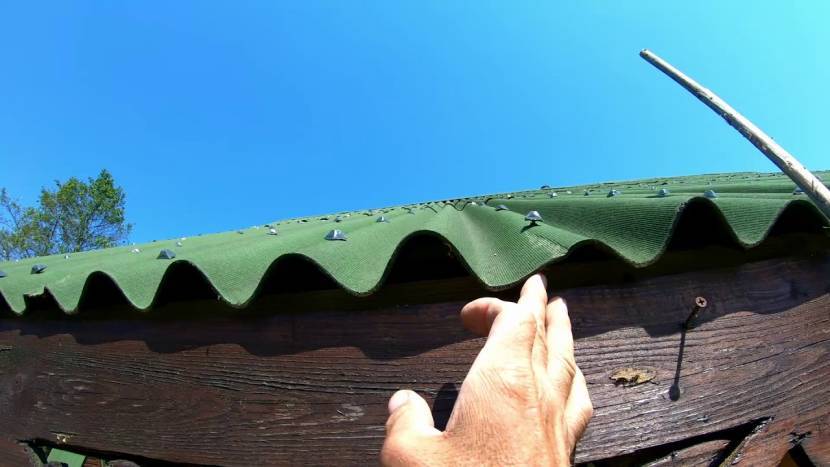

Пример небрежной кладки листов: замятые волны, отсутствие заполнителя, не до конца забитые гвоздиИсточник ytimg.com
