Строительство каркасной бани своими руками дешево и красиво, но недорого? Пошаговая инструкция

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

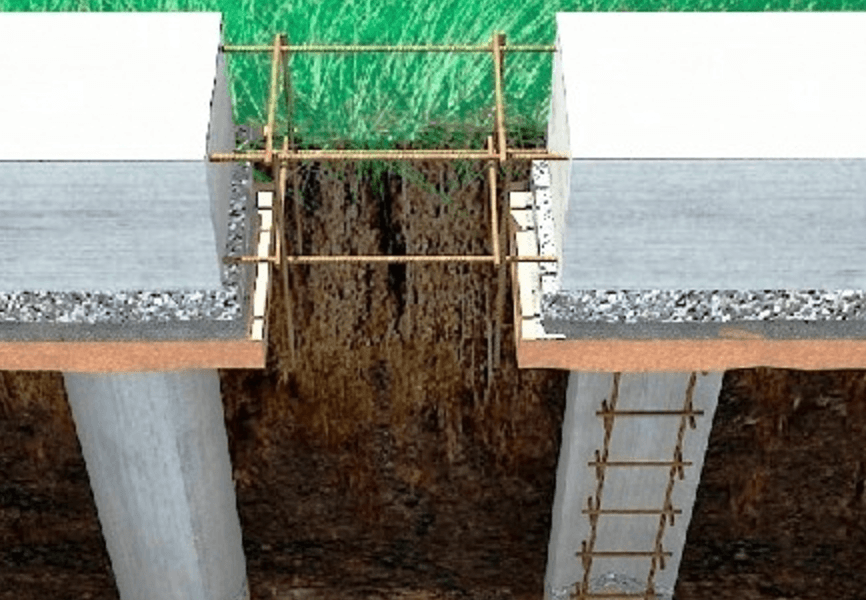

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон — 2 м3;
• обрезные доски для каркаса — 0,3 м3;
• арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм — 5,3 м3;
• минеральная вата толщиной 10 см — 36 м2;
• материал для пароизоляции — 40 м2;
• вагонка из дерева — 70 м2;
• материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски — 1,8 м3;
• доски 150х50 мм — 0,2 м3;
• плинтус — 20 м.пог.;
• минеральная вата — 20 м2;
• вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система — 1 комплект;
• рейки для стропил — 0,2 м3;
• планки для обрешётки — 0,1 м3;
• карнизные рейки — 0,1 м3;
• металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Этап III. Укладываем и утепляем полы

Коротко говоря, чтобы сделать полы в каркасной бане, к нижней части их лаг и в комнате отдыха, и в парилке, и в предбаннике нужно прибить бруски с сечением 5х5 см, а на них сверху – настелить доски чернового пола, затем – рубероид, и наконец – минеральные ваты толщиной 10 см либо пенополистирол. А уже под доски чистого пола следует для пароизоляции постелить пергамин:

В моечной же пол делать нужно иначе:

• Шаг 1. Так, для того чтобы в холодные времена он был всегда теплым и высыхал быстро, по всему его периметру нужно сделать обособленный фундамент.
• Шаг 2. Далее снять слой почвы на полметра, и в получившийся котлован засыпать гравий и песок на 10 см слоя. Если вода попадет в такой дренажный колодец, то уйдет в грунт, и приямка делать не нужно будет.
• Шаг 3. В качестве лаг такого пола лучше всего использовать асбестоцементные трубы диаметром 10 см, которые кладутся прямо на фундамент и заливаются бетоном – чтобы тот их удерживал от смещения.
• Шаг 4. Затем в моечной стелется обрезная округлая доска 4-5 см толщиной – на трубы, но с зазором 6-7 миллиметров с резиновыми прокладками, которые прибиваются гвоздями.
• Шаг 5. После всего этого пол можно прижимать плинтусами.

Более подробно – на видео:

Недостатки

О повышенной пожароопасности каркасных строений уже писали. И это — основной недостаток домов, построенных по этой технологии. Потому желательно все материалы обрабатывать антипиренами (средствами, снижающими горючесть материалов).

Горючесть стен ведет к тому, что вся электропроводка должна укладываться в металлических коробах или специальных негорючих гофрированных рукавах. По этой причине электромонтажные работы становятся сложнее, и дороже — добавляется стоимость  кожухов и гофрорукавов.

Каркасная баня имеет дополнительные минусы: высокая влажность вносит свои коррективы

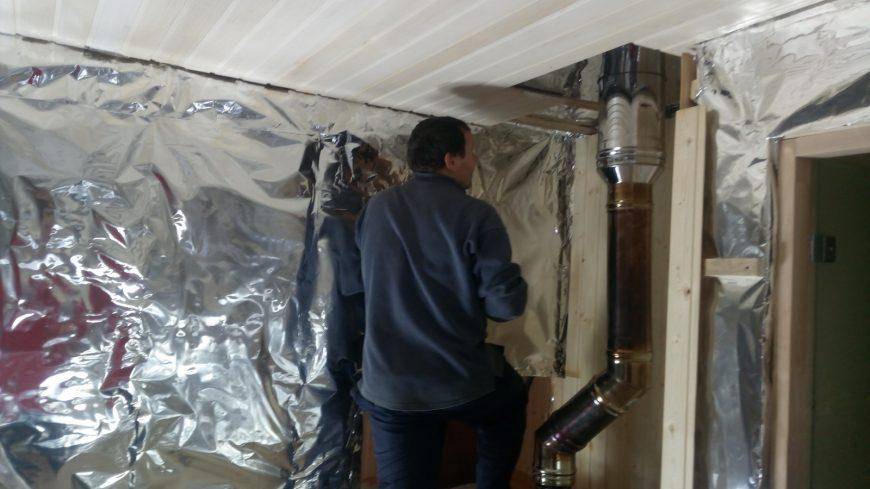

Придется уделить повышенное внимание пароизоляции стен. При использовании минеральной ваты нужно будет оградить утеплитель от влаги очень тщательно: при намокании он теряет свои свойства

Причем при высыхании, восстанавливает их лишь частично. Если он мокрым замерзнет, то просто рассыпается. Потому, пароизоляцию (не «гидро», а именно «паро») выбираем качественную и надежную. При укладке соблюдаем технологию вплоть до мелочей (нахлесты, приклеивание стыков и мест крепления и т.д.).

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

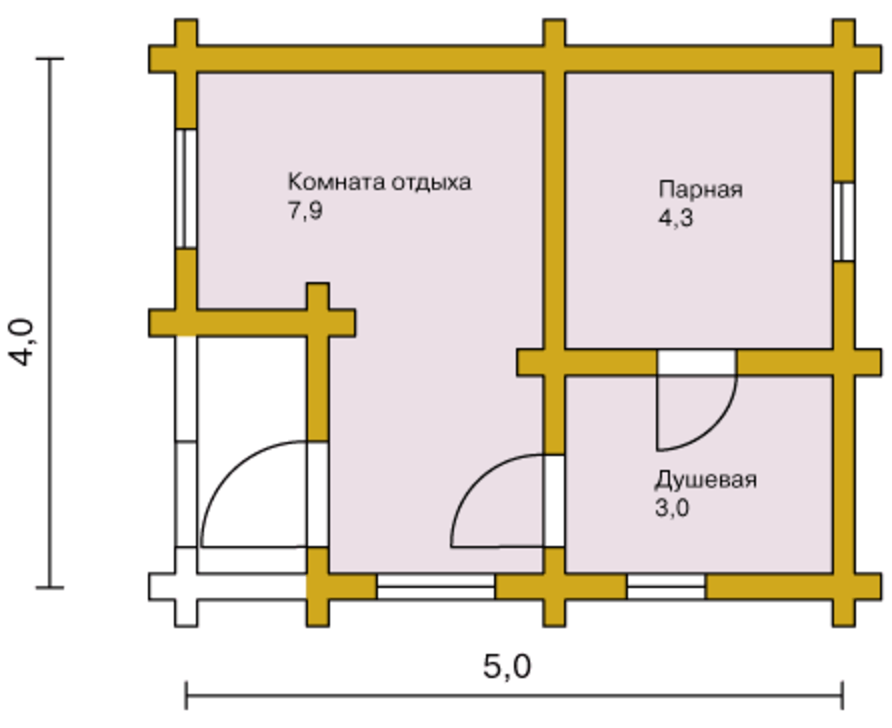

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

• парилка;
• моечная и душевая;
• помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

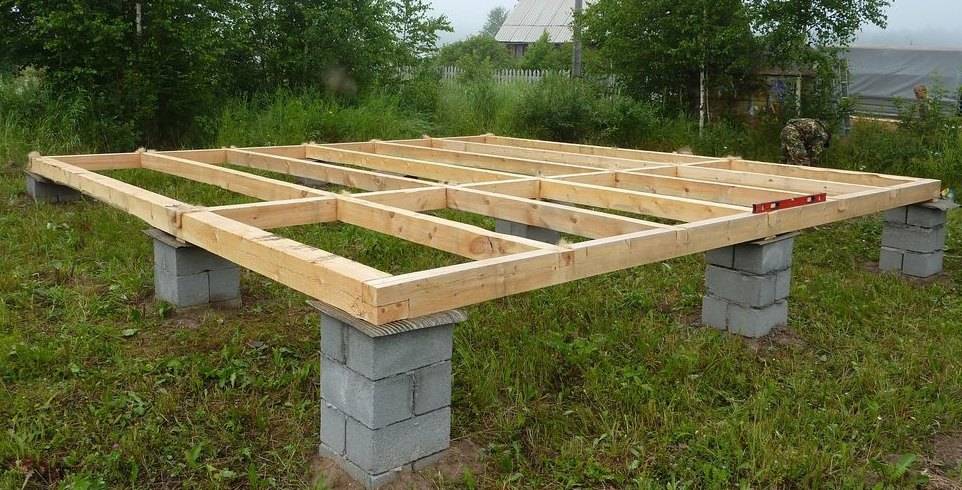

Столбчатый фундамент для каркасной бани

Бани можно ставить на любых видах ленточных, блочных и столбчатых фундаментов.

Столбчатый фундамент для каркасной бани делают только под деревянные конструкции, в частности под каркасные бани. Он самый экономичный, удобный и легко устанавливаемый. При хорошей гидроизоляции не боится вспучивания, промерзания и сырости. Без особых затрат такой фундамент поддается реставрации: если покосился каркас бани, то его можно выправить, приподняв домкратом за один из углов постройки и подложив подкладку на столб.

В качестве опор иногда используют обычные валуны — и это также можно делать на плотных глинистых и каменистых грунтах. В строительные технологии данная конструкция вошла как бутованный фундамент. Ее суть заключается в установке угловых и промежуточных опор из камня диаметром не меньше 0,6 м. На месте их расположения проделывают небольшие лунки, обеспечивая плотность усадки камня и горизонтальность будущей постройки. Перепад высот между камнями может составлять до 5 см, его устраняют при установке элементов нижней обвязки каркаса за счет подрубки брусков в месте касания. Пространство между опорными валунами по линии стен заполняют менее крупными камнями.

Фундамент для каркасной бани

Так как будущая каркасная баня будет иметь не значительный вес, то фундамент для неё можно применить столбчатый. Альтернатива ему – винтовой. Время на его изготовление уйдёт мало, но будет сделан самый важный и дорогостоящий цикл в строительстве. Если на участке своеобразный грунт или Вы сторонник классики, то можно залить ленточный фундамент. Они оба прекрасно подходят для каркасного проекта.

Учтите то, что ростверк у винтового фундамента (что это такое, я описывал здесь) и ширина ленточного должны быть шире стены сантиметров на 10. Это делается для того, чтобы на него с внутренней стороны уложить балки для пола. Этим Вы избавите себя от вопроса, как сделать полы в каркасной бане, хотя в других видах бань принцип тот же самый.

Не забудьте сделать хорошую гидроизоляцию фундамента. Для этих целей можно применить простой рубероид, уложенный в 2-3 слоя. А можно воспользоваться битумными мастиками. Подготовьте сразу сливную яму, всю систему канализации и водопровода. С фундаментом определились, давайте пойдём дальше.

Пол

Летние каркасные бани могут использоваться только в теплое время года. В них не предусмотрено системы отопления, а устройство полов отличается простотой.

Всесезонные каркасные бани — это основательные, хорошо отапливаемые конструкции с надежными многослойными полами.

Они строятся в тех случаях, когда предполагается их постоянное использование, в том числе и в холодное время года.

В летних банях принято обустраивать протекаемые полы. Такая система представляет собой деревянные щиты на основном напольном покрытии с техническим зазором между деревянными рейками в 2-3мм. Это позволяет струям воды спокойно стекать в обустроенное надлежащим образом подполье и отводиться в яму или септик.

При решении вопроса, как сделать каркасную баню пригодной к использованию круглый год, главный акцент делается на долговечность и максимальный срок эксплуатации всех элементов. Полы в таких строениях делаются непротекаемого типа.

В строительстве часто применяется термин «конструкционный пирог». Им обозначается совокупность всех элементов, входящих в конструкцию. Рассмотрим пирог пола каркасных бань:

1. черновой пол;
2. слой гидроизоляции и ветрозащиты;
3. слой утеплителя;
4. слой щитового покрытия лаг;
5. слой пенополистирола;
6. пароизоляция;
7. арматурная сетка;
8. система теплого пола;
9. бетонная стяжка;
10. финишное напольное покрытие.

Чаще всего при изготовлении каркасной бани своими руками нижняя обвязка устанавливается на уже имеющийся фундамент. Она представляет собой брус сечением от 100*100 мм до 150*200 мм (в зависимости от толщины стен и размеров всего строения). Он укладывается по всему периметру сооружения и под несущие перегородки. Именно нижняя обвязка служит основанием для возведения стен и монтажа пола.

Монтаж полов каркасной бани начинается с устройства чернового пола. Для этого:

1. К нижней части лаг крепятся бруски сечением 50*50 мм;
2. На них укладываются доски чернового пола и укрываются слоем гидроизоляции и ветрозащиты. Это поможет защитить пол от воздействия природных явлений и образования конденсата в его слоях;
3. Поверх мембраны ветрозащиты укладывается утеплитель. Чаще всего при строительстве каркасных бань применяют удобную в использовании эковату или минеральную базальтовую вату;
4. Поверх лаг монтируется щитовое покрытие. Чаще всего это ОСП толщиной 18 мм. Тут же следует иметь в виду расположение печи в парилке.Если конструкция не предполагается тяжелой, ее фундамент монтируют прямо на щитовом покрытии, предварительно укрыв необходимую площадь огнеупорным асбестовым листом;
5. Далее следует укладка второго слоя утеплителя толщиной не менее 50 мм. Это может быть пенопласт повышенной плотности, либо пенополистирол;
6. Поверх утеплителя укладывается пленка пароизоляции и арматурная сетка;
7. Следует прокладка контуров системы теплого пола(если он запланирован) и заливается стяжка;
8. Монтируется финишное напольное покрытие (как правило, это обычная деревянная доска либо нескользящая кафельная плитка).

— т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться

Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д. — т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться.

Советы по выбору материалов

Как сделать каркасную баню своими руками, чтобы получилось прочное, надежное здание, но не переплатить за используемые стройматериалы? Их необходимо выбрать с учетом достоинств и недостатков каркасной технологии, о которых мы писали выше.

Поскольку одной из характеристик является низкая теплопроводность, нужно продумать варианты утепления. Чтобы избежать потерь тепла и гарантировать качественное функционирование парной, для теплоизоляции можно использовать:

• минераловатные плиты. Изготавливаются из отходов производства металлургии. Представляют собой тончайшие переплетенные волокна, между которыми остаются воздушные прослойки;
• гипсово-опилочная смесь. Производится путем смешивания гипса с опилками. Обладает низкой себестоимостью;
• вспененные синтетические материалы (пенополистирол, пенопласт). Имеют низкий вес, устойчивы к воздействию влаги. Но нельзя устанавливать вблизи печи.

Любой теплоизоляционный материал должен быть защищен от избытка пара. Это предотвратит появление плесени. Чтобы избежать этого, выполняется прослойка алюминиевой фольгой, пергамином или полиэтиленовой пленкой. Наиболее часто используемым материалом является полиэтиленовая пленка – надежная, недорогая, устанавливается быстро и несложно. Строительство каркасной бани своими руками невозможно без приобретения большого количества досок разных видов. Для обвязки пола, обрешетки стен необходим просушенный брус 15 на 15. При обустройстве пола, стен, потолка понадобится доска с сечением 150х50.

Все деревянные части рекомендуется обрабатывать антисептическими растворами. Они предупреждают появление грибка, иных микроорганизмов. Советуем выбирать антисептики, рекомендуемые к применению при строительстве бань, саун. При облицовке парной нужно грамотно подобрать вид деревянной вагонки, которая не «поплывет» от высокой температуры. Лучшими сортами древесины являются:

• ольха;
• липа;
• осина;
• лиственница.

Монтаж кровли

Значит, какие еще были доделки сделаны?

Были установлены специальные подпорки. Чтобы потом, когда фасад обшивать будем, плоскость передней стены была готова для обшивки фасада.

Плюс, эти подпорки усиливают фронтальную часть кровли.

На выносе крыши снега будет достаточно много лежать. А по расчетам, куб снега ближе к весне весит 800 кг. То есть на фронтоне эта нагрузка может достигать и трех тонн.

Поэтому подпорки мы сделали с двумя целями: фасад выровнять и дополнительно усилить кровлю.

Постелили пленку, сделали немного с напуском.

По хорошему, под пленку нужно стальной капельник оцинкованный класть, чтобы конденсат, который на пленке будет накапливаться, по этому капельнику стекал.

Но у меня чердак холодный, поэтому в моем случае это нецелесообразно.

Раскатывали сначала первый рулон пленки, ближе к краю крыши. Потом второй на него внахлест на 15 см. И сверху уже прибивали бруски, на картинке сверху вы можете их видеть.

Контробрешетка

Она служит для того, чтобы был вентиляционный зазор. Иначе в пространстве между пленкой и основной обрешеткой, которая уже поверх контробрешетки будет идти горизонтально, будет образовываться конденсат.

Если не будет вот этой циркуляции воздуха, доска будет гнить.

Разработка плана строительства

Прежде чем затевать строительные работы, нужно тщательно проработать план постройки, проект. Только составив проект можно правильно подсчитать количество стройматериалов.

Нужно определить место, где будет возводиться постройка. От качества грунта напрямую зависит выбор фундамента бани. И уже после этого, определяются с выбором наиболее подходящей конструкции бани.

Проект стандартной бани включает в себя предбанник, тамбур, парилку и душевую комнату. Обязательно на схеме указывается место расположения печи.

На этапе разработки проекта нужно учесть все возможные мелочи: тип вентиляции, дымоход, внутренние отделочные материалы, наружную отделку и даже тип кровли.

Помимо парной для дополнительного комфорта в бане стоит предусмотреть обустройство санузла и комнаты отдыха. Это нужно сделать еще на этапе проектирования, поскольку на этапе строительства уже будет сложно что-то изменить

В проекте обязательно указываются размеры помещений. Большую баню сложно нагреть, а в маленькой нужно продумать максимально допустимое количество человек, чтобы не было тесно. Наиболее подходящий размер для парной комнаты – 2,4х2 м с высотой потолка 2,2 м.

Дополнительные помещения в бане сделают отдых более комфортным и интересным. Поэтому, если позволяет бюджет, в проекте лучше сразу предусмотреть: бассейн, комнату отдыха, санузел, бильярдную.

Грамотно разработанный проект значительно облегчит строительный процесс помещения.

Энергообеспечение бани

Следует помнить при проектировании бани, что это несколько помещений с достаточно высокой степенью влажности. Поэтому к электрооборудованию предъявляются повышенные требования к степени защиты от повышенной температуры и влаги. Электротехнические работы в банном домике должны выполняться в соответствии ГОСТ 50571.7.702-2013.

Для зоны отдыха можно использовать светодиодные лампы. Нагреватели в парилке подключают медным кабелем в кремнийорганической изоляции с использованием быстродействующих устройств защитного отключения токоведущей части. Правильно смонтированная система энергообеспечения банного домика обеспечит защиту пользователей от поражения электрическим током.

Как построить баню на каркасной основе

Предварительно спроектируйте место расположения печи, дымохода, вентиляции, веранды и подберите вид кровли.

Фундамент и нижняя обвязка

Теперь по поводу фундамента, нижней обвязки и возведения стен:

1. Под легкую конструкцию каркасника подойдет бюджетный столбчатый фундамент из асбестоцементных труб с бетонной заливкой. Понадобятся 4-метровые асбестоцементные трубы диаметром 100 мм и раствор для заливки из цемента, мелкого щебня, просеянного песка и воды. Сперва трубы нарезают на одинаковые половинки, затем вставляют в пробуренные бензобуром скважины (глубина 1,5 м; диаметр 200 мм). Далее засыпают и утрамбовывают песок, а на финальном этапе заливают бетонной смесью.
2. Нижнюю обвязку организовывают из нескольких обрезных досок 150х50 мм в сечении, сколоченных между собой. Лаги для настилки пола из досок врезаются в обвязку после. Для гидроизоляции подойдут отрезки рубероида. Для дополнительной прочности лаги и обвязка крепятся на трубах фундамента металлическими пластинами, замурованными предварительно. В финале конструкцию обрабатывают раствором для защиты от гниения и насекомых.

Возведение стен и крыши в каркасной конструкции

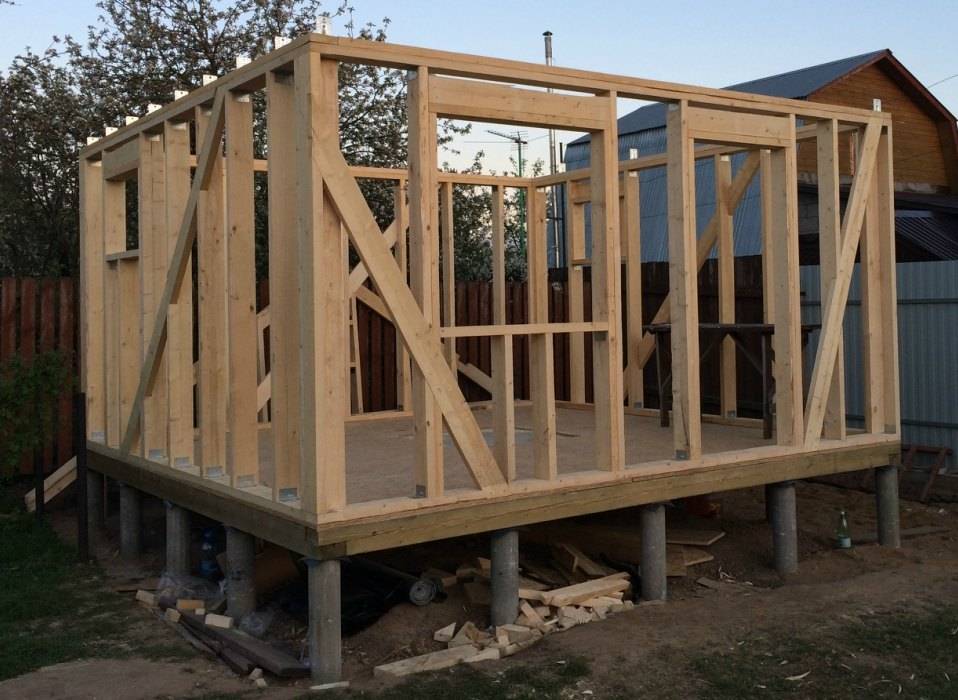

Когда древесина отлежится и хорошо просохнет, начинается подготовка каркасных стоек и деталей стропильной системы для крыши. Проводится разметка мест монтажа каркасных стоек. Окончательная сборка делается так:

1. Монтируются две угловые стойки и несколько промежуточных.
2. Строго по уровню на шурупы производится обшивка ориентировано-стружечными плитами от одного выбранного угла.
3. Остальные стойки выставляются и обшиваются по тому же принципу.

Цельная конструкция получается в результате последовательного добавления стоек и прикрепления к ним ОСП-плит. Дверные и оконные проемы при этом учитываются сразу.

Возведение кровли

Кровля делается следующим образом:

1. Все стропильные конструкции собираются на земле по единому шаблону.
2. После сборки они поочередно поднимаются на крышу, у каждой есть своя стойка, над которой производится установка.
3. Перед монтажом последней фермы размечают форму листов осп для будущей обшивки фронтона.
4. Для удобства сборочных работ на балки стелют временные перекрытия из обычных досок.
5. Вентилируемая крыша считается лучшей по функционалу, поэтому специальная пленка укладывается между стропилами и контрбрусом, а непосредственно на брус набивают обрешетку.
6. Одним из самых желательных материалов для крыши является ондулин.

Отделка бани-каркасника

Наружная обшивка еловыми или сосновыми досками — оптимальный и визуально привлекательный вариант. Горизонтальное положение элементов обеспечивает устойчивость и дополнительную жесткость каркасной бани. Иногда доски размещают встык с монтажом гидро- и теплоизоляции под обшивку.

Внутреннюю обшивку делают для защиты от влияния окружающей среды. Для чернового потолка также подойдут листы ОСП, которые использовали ранее. Три слоя утеплителя понадобится для уменьшения теплопередачи. Простенки парной закрываются экранной фольгой, а оставшиеся — пергамином.

Далее доски лицевой стороной прибивают к лагам, на данном этапе можно сэкономить и повторно использовать леса. Печь-каменку ставят в парилке, а котел-нагреватель — со стороны предбанника. Ради соблюдения пожарной безопасности рекомендуем выложить кирпичную стену между парилкой и зоной отдыха.
