Виды фитингов
Необходимость заменять или ремонтировать трубы рано или поздно возникает в любом доме, сантехника тоже изнашивается. Замена старых труб на более современные – процесс кропотливый и сложный, ведь полностью поменять трубы в водопроводе или канализации не всегда возможно. От качества соединения труб во многом зависит долговечность ремонтируемых коммуникаций. А добиться идеального соединения можно только с правильно подобранным фитингом. В зависимости от назначения, они делятся на следующие виды.
- Адаптер. Это специальный быстроразъемный фитинг-переходник, предназначенный для быстрой адаптации существующих трубопроводных систем к новым стандартам резьбы. Адаптеры не требуют использования сложных инструментов и приспособлений, экономят время на установку, упрощают монтаж и демонтаж соединения труб. Адаптеры могут быть использованы повторно.
- Бочонок – фитинг, имеющий резьбу на внешней стороне.
- Водорозетка – одна из деталей водопровода, предназначенная для наружного выхода крана или смесителя. Такие сантехнические фитинги часто устанавливаются еще на этапе строительства и замуровываются в стену. Демонтаж и установка фитингов этого вида требуют временных затрат.
- Фитинг-втулка применяется для соединения стальных и полиэтиленовых труб, а также для присоединения к регулирующей или запорной арматуре.
- Колено. Используют для горизонтального или вертикального отвода канализации.
- Пробка или заглушка. Позволяет полностью закрыть один из концов водопровода. Незаменим во время ремонтных работ для герметизации конца трубы.
- Коллектор. Необходим для равномерной подачи воды от главного водопровода к сантехприборам.
- Компенсатор. Представляет собой отрезок полипропиленовой трубы, изогнутый в виде петли. Используется в любых системах водоснабжения. Защищает трубопровод, поглощая сильные напоры воды и резкие перепады температур. Не требует дополнительных уплотнителей.
- Крестовина. Такой фитинг обеспечивает ответвление в четырех направлениях, используется для четырех труб, расположенных друг к другу под углом 90 градусов.
- Муфта. Самый простой вид соединения. По материалу и конструкции фитинги-муфты соответствуют трубам, которые соединяют. Не изменяет направление труб.
- Отвод. Позволяет изменить направление трубопровода. Фитинги-отводы различаются по степени уклона. Для сложных ситуаций существуют нестандартные виды отводов.
- Патрубок. Используется для соединения конца трубы с запорной арматурой.
- Переходник. Соединяет разные трубы различными способами.
- Ревизия. Фитинг имеет крышку, позволяющую получить доступ к трубе. Предназначен для доступа к канализационной системе с целью устранения засоров.
- РВД-фитинг — это соединительная деталь для трубопровода. Её устанавливают в местах переходов, разветвлений, поворотов и соединений труб с различными диаметрами. Другое название — фитинги для рукавов высокого давления.
- Соединительный пресс. С пресс-фитингами возможно соединение труб с резьбовым подключением.
- Разборное соединение. Используют для стыковки разного вида труб.
- Сгон. Предназначен для монтажа труб, для подключения сантехнических приборов и арматуры.
- Сифон. Специальный фитинг, соединяющий сантехнические приборы с канализационными отводами.
- Тройник. Фитинг, соединяющий между собой три трубы.
- Тройник-переходник. Необходим в случае тройного разветвления и стыковки с трубами из других материалов или другого диаметра.
- Угол. Применяется для изменения угла трубы.
- Удлинитель. Предназначен для монтажа труб, для подключения сантехнических приборов и арматуры.
- Фланец. Фитинги, при помощи которых соединяют части трубопровода и присоединяются к разнообразным конструкциям.
- Футорка. Вид резьбового фитинга с наружной и внутренней резьбой.
Информационная служба plot.kz
Материалы для фитингов
Все соединительные элементы для водопроводной сети классифицируются по материалам изготовления.
Они могут быть:
Фитинги медные для водоснабжения.
Фитинги из меди
Преимущества использования таких изделий:
- При эксплуатации медных изделий температурный диапазон может составлять от (-200° C) до (+250° C).
- От воздействия низких температур пластичность и прочность меди не снижаются, а возрастают, в отличие от других материалов.
- Устойчивость к образованию коррозии, вредному воздействию ультрафиолета. Не подвержены разрушительным действиям многих агрессивных химических соединений.
- Легкий монтаж медных элементов.
- Низкий коэффициент шероховатости.
- Экологически чистый материал.
- Красивый внешний вид позволяет не маскировать фитинги, а выбирать открытую прокладку, сделав их элементами дизайна.
К недостаткам можно отнести:
- Высокую стоимость.
- Несовместимость с другими видами металлов, например: при соединении со стальными трубами происходит электролитическая реакция, что приводит к коррозии металла.
Пластиковые.
Схема монтажа пластикового водопровода
Использование пластиковых изделий – оптимальный вариант для водопроводной системы, особенно если фитинги компрессионные.
Их преимущества:
- Легкий монтаж.
- Относительно небольшая цена.
- Не образуется коррозия. Реагируют лишь на щелочь и прочие агрессивные химические реагенты.
- Выпускаются самых разных вариантов и модификаций, включая компрессионные фитинги, которые позволяют выполнять соединение в узлах под углом.
- Использовать можно пластиковые фитинги для питьевого водоснабжения, отопления, отвода воды.
Недостатки деталей:
- Неустойчивость к ультрафиолетовым лучам.
- Низкая прочность к механическим воздействиям.
- Не всегда возможен отвод сточных вод, особенно при расположении канализации в холодном климате.
Из поливинилхлорида – ПВХ.
Поливинилхлоридные фитинги
Полиэтиленовые – ПНД.
Фитинги из полиэтилена
Полипропиленовые – PPR.
Полипропиленовые аксессуары
Использование фитингов из поливинилхлорида, полиэтилена и полипропилена — очень практичное решение, в котором разумное соотношение качества и цены, по сравнению с изделиями, изготовленных из других материалов.
Отличаются длительным сроком эксплуатации и экологической безопасностью. Выдерживают высокие температуры и большие перепады давления внутри системы.
Латунные.
Латунные изделия
Используются чаще всего домашними мастерами при сборке своими руками самых разных трубопроводов. Ассортимент таких изделий превосходит наборы фитингов из любых других материалов.
Чугунные – тройники, повороты, отводы.
Чугунные фитинги
Применяются такие изделия достаточно редко, но относительная дешевизна удерживает их на рынке деталей для трубопроводов. Это твердые, но достаточно хрупкие детали, боятся сильных ударных нагрузок, особенно в системах с наличием гидроударов — резких скачков давления в трубопроводах с наличием в них жидкости.
Стальные.
Стальные элементы для трубопроводов
Их ассортимент аналогичен чугунным деталям, но чаще изделия выполняются без резьбы, под сварку, включая для трубопроводов, изготовленных из нержавеющей стали.
Применение разных видов изделий
Фитинги для канализационных труб в основном имеют угольную форму. Это связано с тем, что канализация зачастую имеет систему естественного стока, которую необходимо обеспечить соответствующим наклоном трубопровода.
А для этих целей необходимо использовать изогнутые комплектующие, позволяющие один конец трубы устанавливать выше другого.Фитинги для армированных полипропиленовых труб не отличаются особым строением. Для соединения материалов данной категории подойдут любые марки.Выбор должен основываться только на конкурентных условиях, возникающих в процессе работы. Армированная разновидность используется как для горячего, так и для холодного водоснабжения, но фитинги хорошо проявляют себя в эксплуатации при любой температуре.
Они не являются термо- или морозостойкими элементами, но температур, используемых в бытовых нуждах недостаточно, чтобы нанести им какой-либо урон.Компрессорные фитинги для труб позволяют соединить между собой элементы из любых материалов без использования сварки.В качестве удерживающего механизма служит обжимное кольцо. Для повышения надежности стыка используется резиновая прокладка. Эта деталь позволяет без лишних хлопот собрать систему из разных труб, прочность которой будет полностью соответствовать современным требованиям.
Американки для полипропиленовых труб характеризуются наличием в их конструкции накидной гайки. Это позволяет рассоединять трубы, не прибегая к их вращению.
Данное преимущество имеет принципиальную важность, так как в ограниченном пространстве очень сложно манипулировать с инструментами, а отсутствие необходимости вращать еще и трубу значительно упростит работу мастера.Компенсаторы для полипропиленовых труб представляют собой соединитель в форме круглого контура, который устанавливается на трубопроводы с сильным напором. Наличие данного элемента позволяет снизить линейное давление воды и тем самым повысить надежность всей системы в целом
Без его использования будет сложнее поддерживать целостность трубопровода без применения сварки или спайки.
Краны для полипропиленовых труб представляют собой стандартные конструкции, которые ничем не отличаются от металлических аналогов.
Разница будет лишь в форме рычага для открытия/закрытия доступа к дальнейшему пути по системе и способу монтажа. Что касается принципа действия, то он одинаков у всех механизмов, независимо от материала изготовления.Цена фитингов для труб из полипропиленового матреиала зависит от их марки и фирмы-производителя. Покупка данных элементов рассчитана на долгосрочную перспективу, поэтому не стоит экономить.
Благодаря специальному поворотному механизму, который расположен внутри трубки, сечение внутренней поверхности можно изменять. Соответственно это позволяет регулировать напор и возможность прохождения жидкости……Для более надежной фиксации ПВХ фитингов для труб может использоваться термическая обработка. Максимально герметизировать соединения необходимо для того, чтобы избежать проблем с устранением аварий в будущем.
Поскольку канализационные труб проходят под ……Фитинги для полипропиленовых труб можно назвать своеобразным переходником, который используется для соединения двух соседних элементов системы. Это позволяет быстро разобрать нужный участок трубы для его последующего ремонта или замены вышедшего из строя изделия….Подводки к водоразборной арматуре гибкого типа дают возможность подключить любой кран даже в неудобном месте. Целостность трубы при сгибании под любым углом не нарушится.
Пластик является достаточно прочным материалом и выдерживает значительные внешние……Чтобы состыковать участки полипропиленовых труб, используются различные виды фитингов. При прокладке коммуникаций в квартире практически всегда приходится делать изгибы труб, выполнять отводы и разветвления.Кроме того, фитинги помогают соединить между собой металлические и полипропиленовые участки водопровода или отопления. Полипропиленовые трубы – это довольно гибкая и пластичная конструкция.
Поэтому многие мастера предпочитают делать изгибы, нагревая трубу и сгибая её вручную.Производители не рекомендуют этого делать
Любое неосторожное движение или чрезмерный нагрев могут привести к механическому повреждению трубы. Оптимальным решением при выполнении таких работ будет использование фитингов, благо на рынке сантехники имеются все виды и размеры этих элементов
Функциональные особенности видов
Различные виды фитингов выполняют в конструкции трубопроводной системы свое назначение:
- Муфты. Используются для соединения двух соседних элементов, расположенных на одной линии трубопровода.
- Тройники. Более сложные элементы, предназначенные для монтажа дополнительных ответвлений от основной линии. Входы и выходы устройства могут иметь различные габариты, что позволяет регулировать интенсивность потоков в разделяемых линиях. Монтаж тройника в трубопровод производится стандартными способами: резьбовыми соединениями, либо накидными гайками.
- Заглушки. Применяются достаточно редко, служат для полного перекрывания потока носителя по одной из веток трубопровода.
- Краны. Также позволяют частично или полностью перекрывать распространение жидкости по магистрали.
- Уголки. Применяются для организации поворота трубопроводной трассы. Угол поворота может составлять 45-120 градусов. Используются реже остальных элементов, поскольку большую часть углов можно пройти, попросту сгибая металлопластиковую трубу.
- Крестовины. Позволяют организовать одновременно несколько отводов от подводящей магистрали.
- Штуцеры. Для монтажа перехода с металлопластика на гибкий отвод.
Правильный выбор фитинга по диаметру – основные нюансы монтажа
Диаметр фитинга можно выбирать точно по наименованию. Нельзя подгонять фитинг по диаметру, путем снятия фаски внутри изделия
При выборе обращайте внимание на трубу, с которой работаете. На ней всегда есть маркировка, которая показывает внешний диаметр изделия
Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой.
Если с выбором диаметра полипропиленовой части все понятно, то выбирая диаметр резьбы, нужно быть аккуратным. Например, полипропиленовая планка с водорозетками, в своем большинстве поставляется с внутренним диаметром резьбы на ¾ дюйма. Однако есть варианты с диметром резьбы ½, что следует учитывать под конкретное оборудование и смотреть в таблице соответствия.
Что касается советов, то во время пайки фитинга, а также после окончания работы нужно придерживаться следующих правил:
После пайки необходимо убедиться на ощупь или визуально, что отверстие внутреннего диаметра канала не претерпело деформации. В противном случае, если будет запайка, вода в системе будет проходить с препятствием, что приведет к снижению давления в контуре.
Если во время пайки вы передержали фитинг, и в момент того, когда производилась состыковка, он лопнул, рекомендуется обрезать поврежденную часть. Использовать лопнувший фитинг запрещено, особенно если вы собираетесь уложить водопровод под стяжку или в стену.
После окончания сварки контура водоснабжения или отопления рекомендуется выполнить опрессовку и проверить то, насколько хорошо контур держит заданное давление
Это важно перед заливкой стяжки пола, если труба будет спрятана.
Старайтесь использовать фитинги и трубы одного производителя. Все-таки состав полипропилена, для лучшей свариваемости материала, должен быть одинаковым.
Чтобы правильно расположить фитинг относительно плоскости, в которой он будет лежать, производите примерку и наносите карандашом обозначение в виде полос
После нагрева мы просто состыкуем насечки. При спайке, на трубе наносите насечку на глубину в 1,5 см, чтобы при вдавливании ее в фитинг, вы не передавили и не закупорили отверстие внутри.
Соблюдайте температурный режим паяльника, не передерживайте фитинг при нагреве, следите за его внешним видом и отсутствием заводских повреждений.
Фасонные элементы для водопроводной системы
Фитинги для пластиковых водопроводных труб подвергаются такому же требованию, как и трубопрокатные материалы – прежде всего, должны быть тщательно налажена система водоподачи. И данные требования неизменны для любого помещения.
Попытка сэкономить на любых мелочах, в том числе и на фитингах для водоснабжения, ничем хорошим не заканчивается. Некачественные детали для водопроводных труб приводят к быстрой поломке сети, а следовательно, к незапланированным финансовым затратам.
Мастера с большим опытом настоятельно рекомендуют покупать арматуру для водопроводных труб только у проверенного производителя. Пускай такие материалы стоят немного дороже, зато надежная работа водопроводной системы полностью оправдает эти расходы.
Смотреть видео
Полипропиленовые трубы и фитинги: виды, маркировка, монтаж
Watch this video on YouTube
- Компрессионные. Этот вид монтируют посредством гаечного ключа. На данном устройстве для водоснабжения изнутри затягивают обжимное кольцо, что собственно говоря, и фиксирует его к трубопроводу. К недостаткам этой арматуры относят необходимость постоянного подтягивания.
- Пресс фитинги для пластиковых труб. Этот вид соединительных деталей для водоснабжения называют самым надежным. Монтируют пресс – фитинги посредством электропневматического пресса-зажима, который уменьшает объем площади муфты, соединенной с трубой. Пресс – фитинг позволяет выполнить защемление высокой надежности.
Так же к сказанному следует дополнить, что пресс – фитинги можно ставить не только на пластиковую сеть, но и на металлопластиковую и медную.
- Клеевые приспособления. Они также позволяют создать надежное соединение. Чаще всего эти детали ставят на ПВХ магистрали.
- Резьбовые механизмы. С названия понятно, что данные элементы имеют резьбу. Она располагается с обеих сторон конструкции. Данный вариант применяют реже, чем остальные, так, как он не очень подходит для современных трубопрокатных материалов.
Краны и вентили
Краны – это фитинги для пластиковых труб, которые относят к запорно – регулирующей арматуре. Эти механизмы бывают следующих видов:
- термостатические клапаны;
- ручные краны.
Краны производят в корпусе из полимера или в металлическом корпусе, который оснащен резьбой. Особо удобны в работе данные соединения типа «американка», потому, что эти краны позволяют снять или установить вентиль без необходимости разбирать всю систему.
Данные фитинговые механизмы делят по уровню герметичности, и это определяющий момент для сферы использования.
Тройники
Фитинги тройники для пластиковых труб предназначают для состыковки трех магистралей. Соединять одновременно несколько трубопроводов приходится часто, тройник в этом случае становится типичным примером.
Тройник расширяет простор фантазии своим разнообразием. Конфигураций данных элементов очень много. Это варианты с разными диаметрами, приспособления, имеющие резьбу на разных частях, изделия для разнородных трубных изделий.
Диаметр
Диаметр сантехнических фитингов для пластиковых труб плотно повязан с габаритами трубопровода.
Если выразиться точнее, то эта связь основана на пропускных возможностях магистрали. Чтобы точно выбрать нужный сантехнический соединительный элемент, нужно запомнить несколько рекомендаций:
- Толстые стенки. При маркировке указывают диаметр трубного сортамента, а стенка у заготовки из пластмассы бывает толстой. По этим причинам трубное изделие, на котором указан диаметр 32 может иметь разный уровень проходимости.
- Основные размеры сантехнических фитинговых элементов это: 2; 2,5; 3,2 и 4 см.
Переходник

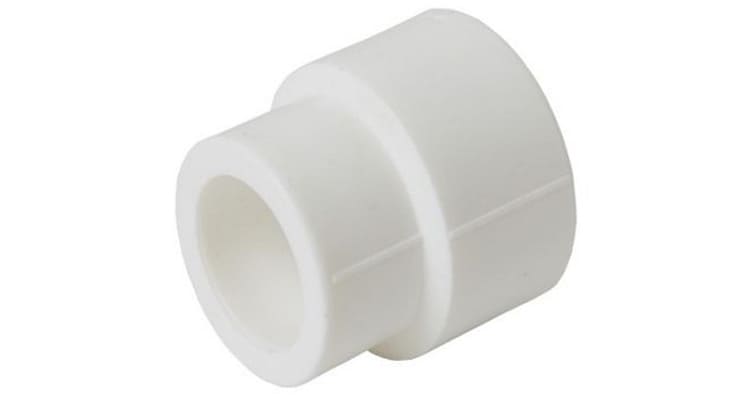

Фитинги переходники для пластиковых труб очень похожи на муфту. Но они имеют существенное отличие, на разных сторонах бочонка разный диаметр.
Помимо этого переходники бывают на резьбовых соединениях, и резьба на таких переходниках наносится с внешней и с внутренней стороны.
Часто от начинающего мастера можно услышать: «Зачем нужна резьба на переходниках?». А ответ очень простой. Переход диаметров можно встретить, например, на концевом стояке обогревательной магистрали. Также они могут располагаться в зоне состыковки стояка с лежневкой (так называют горизонтальную разводку обогревательной системы).
Смотреть видео
Элементы соединения полипропиленовых труб (полипропиленовые фитинги)
Watch this video on YouTube
Чем отличаются фитинги для PEX от фитингов для металлопластиковых труб
Чтобы понять, в чем отличие, необходимо разобраться с пресс-фитингами, которые используются для соединения металлопластиковых труб. И только после этого можно сделать выводы.

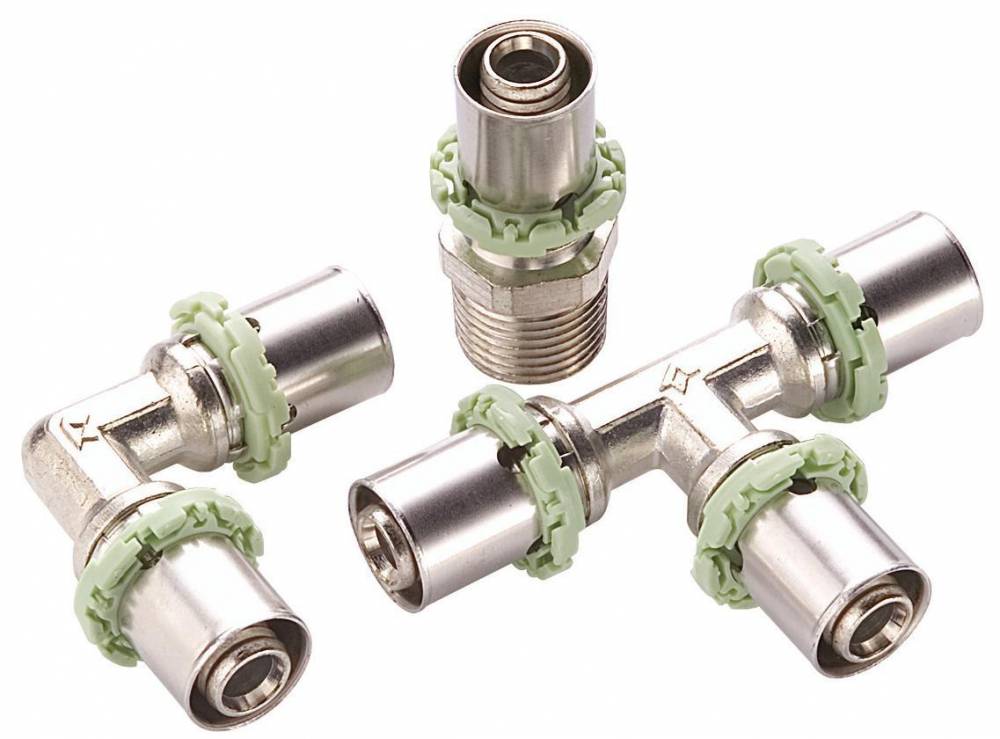

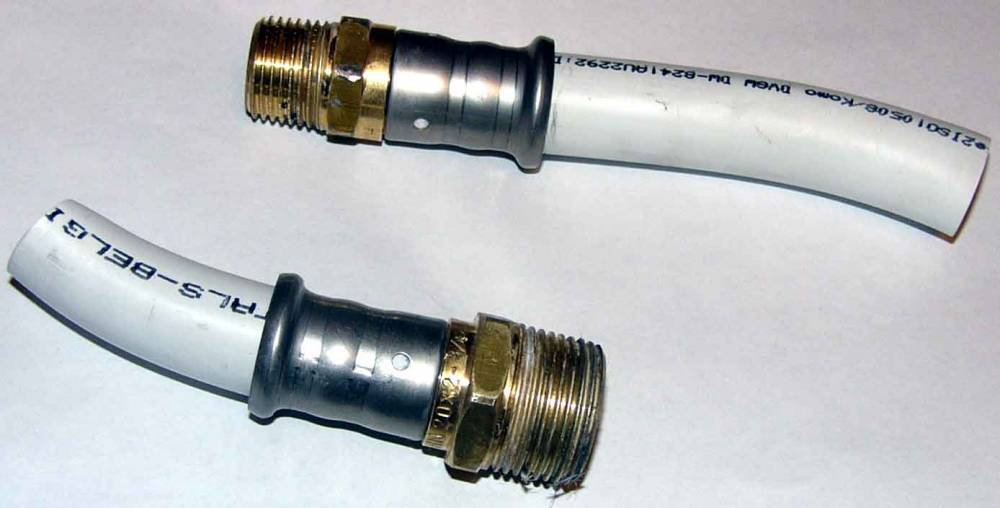

Прессовые соединители
От обжимных моделей прессовой вариант отличается значительно. Во-первых – в конструкции присутствует две части: штуцер и втулка, с помощью которой обжимается вставленная в штуцер труба. Во-вторых – для проведения работ потребуется специальный инструмент – пресс.
Полученный стык не является обслуживаемым. Оно гарантирует стопроцентную герметичность на весь срок эксплуатации.
Техника соединения:
- Труба надевается на штуцер.
- На нее надевается сверху втулка.
- Последняя вставляется в пресс, который равномерно ее сжимает по окружности.
Таким образом зажимается и труба поверх патрубка штуцера. Соединение не подтекает в течение всего срока службы.
В металлопластиковых аналогах установлен алюминиевый каркас, который отвечает за снижение коэффициента линейного теплового расширения. Именно алюминий, вступая в реакцию с горячей водой, начинает коррозировать. Отсюда снижение качество стыка, снижение срока эксплуатации. Поэтому в фитинг добавляется прокладка из диэлектрического материала и из EPDM, которые гарантируют максимальную герметичность.
Пресс-фитинги стоят дешевле. Но для их использования нужно оборудование – пресс. В этом плане обжимные модели для изделий PEX проще – все делается вручную с помощью двух гаечных ключей. Но их минус – постепенное ослабление, которое приводит к протечкам.
Пресс для обжима
Порядок сварки полипропиленовых труб с фитингами
Самостоятельный монтаж бытового трубопровода из полипропилена при наличии необходимого оборудования и качественных комплектующих сложностей не представляет. Для этого потребуется специальный паяльник с подходящим по размеру насадками для труб и фитингов. Порядок работы следующий:
- Строго перпендикулярно отрезать роликовым труборезом кусок трубы нужного размера.
- Срез зачистить наждаком (дополнительно можно обезжирить).
- Закрепить на паяльнике нужные насадки и разогреть его до температуры около 260⁰С.
- Надеть на разогретый прибор фитинг и отрезок трубы, выждать положенное время (оно зависит от диаметра и составляет от 3 до 10 минут).
- Снять детали и ввести трубу в фитинг на максимальную глубину (до упора), не вращая.
Затем нужно оставить соединение до полного застывания при комнатной температуре. Наплывы с него, а также остатки полипропилена с насадок удаляются ветошью.
Фитинги компрессионного и прессового типа
Данные разновидности соединительных элементов используются чаще для армированных труб из ПП и выполнены из латуни (корпус). Каждая из них имеет особенности монтажа и эксплуатации, а преимущество обеих перед сварным соединением – отсутствие внутри трубы наплывов, понижающих пропускную способность системы.

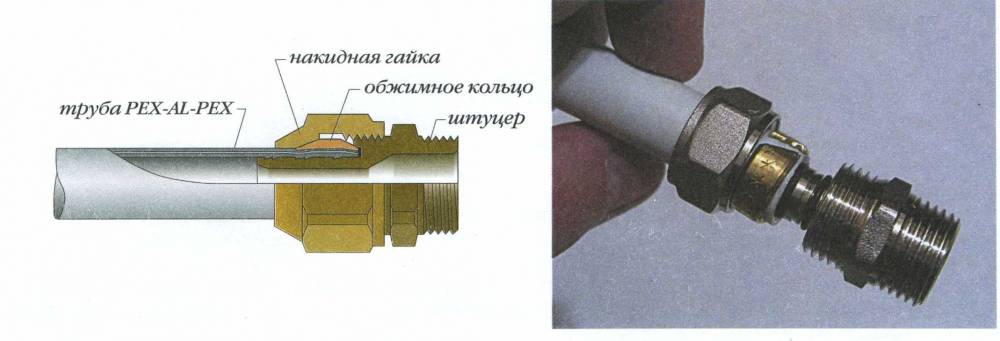

Компрессионные
Элемент состоит из латунного корпуса, уплотнительных колец, штуцера и обжимной гайки. Герметичность стыка обеспечивается за счет сдавливания уплотнительного материала при обжиме трубы.
Из инструментов потребуются обычные рожковые или разводной ключ. Такой тип соединения выдерживает давление в 35 бар и рассчитано на срок эксплуатации 30 лет, периодически потребуется подтяжка гаек.
Прессовые
Состоят из корпуса и штуцера с обжимной гильзой. Такая конструкция обеспечивает максимально герметичное соединение, однако для работы потребуются специальные клещи.
Стоимость этого инструмента варьируется в пределах 3-10 тысяч рублей. Поскольку выдерживаемое давление и срок эксплуатации у прессовых фитингов выше (75 бар и 50 лет соответственно), трубопровод можно располагать внутри монолитных конструкций.
Рекомендуем ознакомиться: Обустройство дымохода печей — разновидности и как сделать своими руками
Фитинги для капельного полива
Соединительная арматура, используемая при устройстве систем капельного полива, называется старт-коннекторами. Предназначены они для присоединения капельных лент – ответвлений от основной магистрали. Подающий патрубок старт-коннектора имеет стандартный 16-миллиметровый диаметр. Установка выполняется следующим образом:
- В магистральной трубе обычным или специальным 17-миллиметровым сверлом делается отверстие.
- В него вставляется сначала уплотнитель, прилагающийся к коннектору, а затем сам фитинг.
- Капельная лента крепится на штуцер и фиксируется затем обжимной гайкой.
Разновидностей старт-коннекторов несколько: имеются крестовины и тройники для отведения нескольких лент, муфты для ремонта, а также фитинги с кранами, регулирующим подачу воды на ленту.
Основные типы
Виды современных фитингов для полипропиленовых труб не всегда сделаны только на основе этого материала. Есть комбинированные модели, которые сочетают в себе переход с пластика на металл. Есть разновидности, которые предполагают наличие заслонки, представляют собой кран, что обеспечивает контроль над работой конкретного контура водоснабжения. Соответственно, фитинги могут различаться по назначению, по способу использования и монтажа. На рынке можно выделить следующие разновидности:
Некоторые варианты муфт, представленные на рынке
- Муфта. Это переходник, предназначенный для соединения двух труб одинакового либо разного диаметра. Соответственно, муфтой можно назвать переход с пластика на металл, поскольку он тоже позволяет соединять две разновидности труб. Муфтам свойственно наличие резьбы, гайки, уплотнительного кольца, что особенно характерно для переходников с пластика на металл.
- Переходник. Здесь речь идёт о полипропиленовой разновидности, которая, например, с одной стороны имеет диаметр под 32 трубу, с другой диаметр занижен, например, 25 мм. Переходники нужны чтобы заузить контур системы трубопровода, что позволяет создать избыточное давление в контуре.
- Уголок. С уголком всё понятно. Этот вариант позволяет развернуть контур в нужном положении. Угол бывает на 90, и на 45 градусов. Их диаметры могут быть равнозначны, то есть в угол зашла 32-труба, вышла аналогичная. Он может иметь заужение, что так же легко достигается при помощи переходника.
Американка – одна из множества вариантов, представленных в продаже *
- Американка. С появлением этого соединения монтажники существенно смогли облегчить себе работу. Американка представляет собой совокупность пластика и металла. То есть, это разъемное соединение, которое уплотняется резиновой вставкой. Американки удобно устанавливать в разъемных участках системы отопления и водоснабжения, например, на месте установки циркуляционного насоса, а также при подключении гидроаккумулятора.
- Тройник – это элемент системы, который предназначен для отвода трубы в той или иной части. Тройники активно используются при подключении радиатора, поскольку позволяют запитать этот нагревательный элемент и продолжить систему дальше. Как и уголки, они могут отличаться диаметром входных и выходных отверстий.
Коллектор, собранный на основе полипропилена
Полипропиленовый коллектор используется для распределения жидкости в магистральной трубе. При должной сноровке коллекторы можно собрать самостоятельно из тройников, сделав для себя необходимое количество отводов. Коллектор такого плана будет гораздо дешевле, чем привычный металлический коллектор теплого пола в частном доме.
Крестовина. Этот элемент удобен для распайки котельных. Крестовина имеет четыре отвода, каждый из которых расположен под углом 90 градусов относительно друг друга.
Обвод
Представляет собой средства перехода, что важно при оборудовании котельной. Благодаря обводу можно обойти горячую или холодную трубу, без нарушения целостности
Наличие таких изделий существенно экономит время монтажника при работе.
Фитинги
Так называются элементы трубопровода, с помощью которых соединяются и разветвляются трубы. Несмотря на пластичность материала, выпускаются цельные фитинги, с помощью которых скрепляются сложные конструкции. На данный момент металлопластиковые соединительные элементы широко распространены, так как в большинстве случаев при создании систем отопления используется именно этот современный материал. Все фитинги классифицируются по способу фиксации.
Разъемные
Этот вид соединяющих элементов используют многие профессионалы. Его преимущество состоит в том, что в случае прорыва в системе не придется демонтировать часть коммуникации для замены. Благодаря фитингам обеспечивается более надежное соединение, если сравнивать с пайкой или сваркой.
Объясняется это линейным расширением материала: при нагревании или остывании он соответственно увеличивается в объеме либо принимает изначальное состояние. Если была использована пайка, то данные свойства системы могут стать главной проблемой, ведь повышается вероятность нарушения целостности стыка. Работая с фитингами, подобных ситуаций можно избежать.
Благодаря тому, что эти соединительные элементы многоразовые, их и называют разъемными. Ключевой конструкционной деталью выступает цанга, имеющая вид уплотнительного кольца. Именно за счет этого элемента достигается нужный уровень герметичности. Помимо цанги, в конструкцию фитинга входят обжимное кольцо и сам корпус, который изготавливается из латуни.
Пресс-фитинг
Применяется внутри помещений, так как элементы плохо противостоят морозу, который в разы сокращает срок службы фитингов. Установка на открытом воздухе может стать причиной аварийной ситуации на участке трубопровода. Для монтажа такой конструкции применяется специальный инструмент — клещи, при помощи которых сжимаются концы труб. Выпускаются пресс-фитинги монолитными. Их конструкция состоит из корпуса, штуцера и гильзы с прокладкой.
Нужно учесть один момент — пресс-фитинги являются одноразовым соединительным элементом, поэтому чаще всего находят применение при обустройстве системы «теплый пол» и прокладке коммуникаций в стенах.
Для подключения труб, где давление может достигать 10 бар, используются именно эти фитинги, ведь они изготавливаются из прочного материала. Как заверяют специалисты, если придерживаться правил установки, соединительный элемент способен прослужить около 50 лет.
Обжимные
Главное преимущество этого типа соединений — простота установки, так что каждый хозяин сможет выполнить монтаж своими руками. Но нужно учитывать, что такие фитинги недолговечны, так как в их конструкции применяется уплотнитель из резины. Сам элемент довольно дорогостоящий, и его нельзя замоноличивать (устанавливать в стену).
Обжимные детали имеют оптимальные технические характеристики, подходящие для обустройства водопроводов. Не нужно пользоваться специальными инструментами, чтобы сделать надежное и долговечное соединение.
Виды фитингов для полипропиленовых труб
Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.
Для каждого стыка требуется подходящий фитинг
Муфта и переходник
Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.
Муфта поможет сформировать прочное соединение
Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.
Возможно соединение труб разного диаметра
Уголок, тройник и крестовина
Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.
Величина угла может отличаться
Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.
Возможно соединение труб из разных материалов
Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.
Конфигурация выбирается с учётом направления отводов
Обвод и компенсаторы
Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.
Геометрические параметры обводов могут существенно отличаться
Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.
Компенсатор имеет характерную конфигурацию
Американка
В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.
Американка удобна в обслуживании
Краны, вентили и заглушки
Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.
Кран позволяет перекрыть поток
В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.
Форма заглушки выбирается индивидуально
Фиксаторы и крепёж
Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.
Клипса – один из видов крепёжных элементов для полипропиленовых труб
