Как рассчитать теплый пол электрический

Какой насос нужен для теплых полов

Для дома с типичной площадью (до 250-300 м2) и 1-2 этажами можно выбрать насос, оборудованный ротором мокрого типа, крыльчатка которого погружена в воду. Это обеспечивает малошумность и долговечность (не нужно постоянно смазывать механизм). Если же дом имеет большую площадь или более 2 этажей, лучше рассмотреть модель с сухим ротором. Поэтому необходимо уточнить, чем именно они отличаются:

Мокрый ротор – это приборы со средней мощностью, они оптимально подходят для помещений до 250-350 м2. Крыльчатка механизма находится непосредственно в воде. Оборудование работает довольно тихо, при этом оно потребляет немного энергии и служит длительный срок.
Сухой ротор – особо мощные варианты. Применяются на поверхностях с площадью от 250 м2, нуждаются в чистке и смазке. Если в доме 3 и более этажей, следует также рассматривать именно сухой ротор.

Для стандартных домов со средней площадью подойдут насосы, работающие на мокром роторе

Подключение теплого пола к электричеству: схема для водяного пола

Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.

По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.

Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.

Статья по теме: Пэчворк подушки: лоскутная техника, схемы для шитья, фото, стиль пэчворк своими руками, идеи наволочки, декоративные диванные подушки, видео

Процесс подключения теплого пола к электричеству

На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.

Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.

Определение тепловой нагрузки

Прежде чем заготавливать материалы для монтажа напольного электрообогрева, нужно посчитать, сколько тепла подать в конкретное помещение. Данный расчет принято вести по удельной характеристике – количеству теплоты, выделяемой на единицу объема или площади комнаты.

Мощность отопительной системы считается через площадь в тех случаях, когда высота потолков жилища не достигает 3 м. Наиболее точный результат методика дает в помещениях с потолками 2,6—2,8 м. Порядок расчета такой:

Измерив габариты комнаты, высчитайте площадь в квадратных метрах.
Найденную квадратуру умножьте на величину удельной тепловой характеристики (базовая – 100 Вт/м²).
К полученной мощности примените региональный поправочный коэффициент.

Удельные показатели расхода тепла для разных помещений

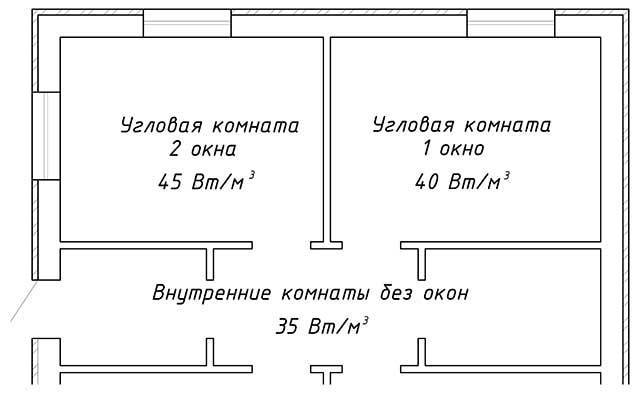

Комнаты, расположенные в различных частях дома, охлаждаются по-разному – угловые теряют больше тепла, нежели средние. Отсюда рекомендация: значение удельной характеристики принимайте в зависимости от типа помещения:

для комнат, находящихся внутри здания либо имеющих одну внешнюю стену с окном, — базовое значение 0,1 кВт/м²;
угловые помещения (2 внешних ограждения и один световой проем) – 0,12 кВт/м²;
те же угловые комнаты, но с двумя окнами – 0,13 кВт/м².

Поправочный коэффициент применяйте в зависимости от региона проживания. Для коттеджа, построенного в южных областях, значение коэффициента составит 0,7—0,8, в северных районах – 1,5—2,0.

Расчет расхода теплоты по объему жилища ведется аналогично: путем замеров определяется кубатура комнаты, умножаемая на удельную характеристику. Базовое значение для внутренних помещений – 35 Вт/м3, угловых – 40 и 45 Вт/м3 соответственно.

6 этап – заливка стяжки

Укладка электрического теплого пола в стяжку делается при
использовании кабеля или нагревательных матов. В случае с пленочным полом,
монтаж выполняется без стяжки.

Для устройства электропола в стяжку применяется:

бетонная стяжка. Классический раствор для бетонной стяжки
состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При
использовании цемента М200 соотношение будет 2:1. Для повышения эластичности
раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора
в дешевизне, недостаток в длительном периоде полного высыхания;

наливной пол. Высота наливного пола 3-10 мм. Поэтому его
нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат;

плиточный клей. Проверенный согласно отзывам пользователей
вариант, которому советуют отдать предпочтение, если монтируется электрический
теплый пол под плитку.

Независимо от вида, используемого для стяжки материала,
оптимальная высота (толщина) стяжки составляет 30-50 мм.

Примечание: в качестве наполнителя для бетона можно
использовать щебень мелкой фракции, но ни в коем случае не перлит или керамзит.
Эти материалы могут вызвать нарушение теплообмена и привести к перегреву
системы.

Шаг 2. Укладка гидроизоляции и утепления

Советуем пользоваться дешевой полиэтиленовой пленкой, материал отлично выполняет свои задачи, при необходимости растягивается, что минимизирует риски появления разрывов.

Гидроизоляция пола пленкой

Армированная гидроизоляционная пленка для пола

Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.

Плиты из экструдированного пенополистирола

Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.

Упаковка пенополистирола

Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.

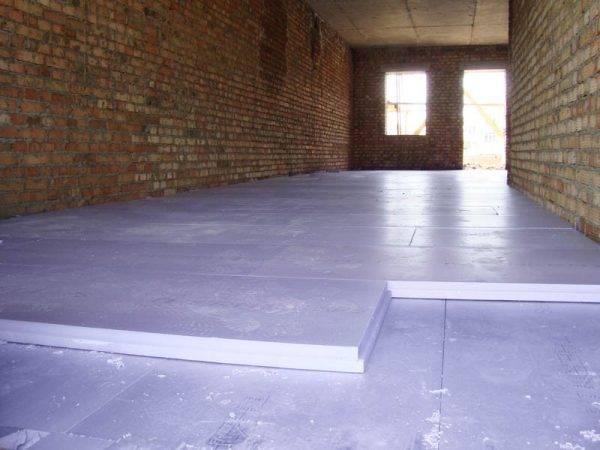

Утепление пола, укладка плит

Укладка плит в два слоя

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

расположение, это может быть не только пол, а потолок и стены;
тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
влажность помещений;
тип теплоизоляции;
расчет шага и мощности;
материал основания, на который будет производиться укладка;
тип нагревательного элемента и его мощность.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:

Схема монтажа теплого пола на старом основании.
Укладка штробированием.
Технология промежуточной стяжки.
Укладка на теплоизоляцию.
Использование монтажной сетки.
Технология сухой стяжки.

Начнем по порядку.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Укладка на монтажную ленту

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Пазы под термокабель в ступенях на входе в здание

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.

Теплоизоляционный слой (мм)	Теплопотери (%)
35-38
10,0	20-22
20,0	До 10
30,0 и более

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение — армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

кабельный
кабельный на основании
пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Инфракрасная пленка

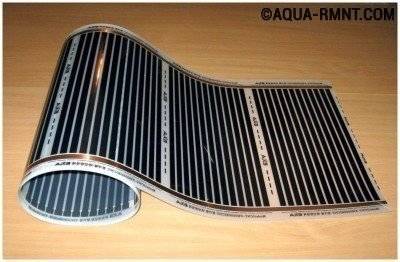

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Электрический теплый пол в стяжку: пошаговая инструкция монтажа

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

Вырезаем гнездо для монтажа подрозетника на выбранном участке. Для чего специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную бытовую технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
Укладываем листы утеплителя и соседние полосы плотно друг другу встык.
Проклеиваем полученный шов металлизированным скотчем.
Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
Фиксируем кабеля в области концевой муфты.
Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
Устанавливаем систему из профильных металлических маяков.
Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Устройство ЭТП из инфракрасной пленки

Подготовительный этап включает выравнивание бетонной поверхности и утепление специальным материалом – вспененным полиэтиленом 4…6 мм (Пенофол, Изолон). Обязательное условие – применение утеплителя без алюминиевой фольги.

Технология монтажа выглядит так:

Раскатайте рулон термопленки и уложите ее медной полосой книзу. При необходимости обрежьте нагреватель в размер, ориентируясь по заводским линиям. От мебели и стен отступайте 10 см.
Соседние полотна допускается класть с нахлестом – на ширину прозрачного края. Стыки проклейте скотчем.
Кусочками битумной изоляции закройте неиспользуемые контакты на торцах каждого полотна. В точках подсоединения проводов установите специальные зажимы (идут в комплекте), зафиксируйте их пассатижами.
Подведите к контактам провода, вставьте оголенные концы в гнезда и обожмите. Затем соединение изолируйте 2 битумными полосками.
Температурный датчик прикрепите битумной заплаткой к черной дорожке на пленке (снизу). Вырежьте углубление в утеплителе, куда спрячется измеритель. Ранее подключенные зажимы тоже необходимо утопить.
Проделайте в теплоизоляции канавки для проводов, ведущие к точке крепления терморегулятора. Проложите кабели в бороздах, заклейте сверху скотчем.
Смонтируйте на стенке термостат, подключите жилы проводов. Монтаж окончен.

Перед устройством финишного покрытия застелите нагреватели слоем защитной полиэтиленовой пленки. Ламинат либо паркет кладем сразу на пленку, а под мягкие покрытия – линолеум, ковролин – делаем жесткую подложку из фанеры. Иначе ЭТП быстро продавится в процессе эксплуатации. Порядок монтажа демонстрируется на видео:

Расчет мощности

После составления плана и проекта отопительной системы производится расчет мощности теплого пола. Этот показатель будет зависеть от следующих факторов:

Площади и типа обогреваемого помещения.
Особенностей его конструкции и характера будущей эксплуатации.

В соответствии с этими показателями нужно подбирать мощность источника тепла. Она рассчитывается по следующей формуле:

Мп = 1,2 * Q, в которой

Мп – это тепловая мощность;

Q – потери тепла при эксплуатации;1,2 – коэффициент запаса, изменяющийся от 1 до 1,2 единиц.

То есть, для того, чтобы произвести гидравлический расчет теплого пола, необходимо определить размер теплопотерь, возникающих при его эксплуатации. Они равны:

Q = (V * Pt * k) / 860

V – объем помещения (его находят путем умножения площади на высоту потолков);

Pt – разница температур внутри и снаружи помещения (для ее определения за основу берут +20 С⁰ — комфортную для человека температуру в помещении и наименьшее отрицательное значение, характерное для данной климатической зоны в зимний период, например -30 С⁰ и т.п).

K – коэффициент теплостойкости дома (от 1,5 до 2).

Здесь необходимо помнить о том, что в случае, если величина теплопотерь на 1 кв.м площади превышает 100 Вт, помещение нуждается в дополнительном утеплении. Это связано с тем, что плохая теплоизоляция может приводить к потерям тепла до 80 Вт на кв. м.

Тем же, кому эти расчеты кажутся слишком сложными, может помочь специальная программа расчета теплого водяного пола, которую можно найти в интернете. Пример: http://teplo-info.com/otoplenie/raschet_teplogo_pola_online и т.д.

Выполнение основных проектных расчетов и подбор материала при укладке пола лучше доверить квалифицированным специалистам в этой области. Это же касается и расчета электрического теплого пола.

Кроме мощности отопительной системы и качества теплоизоляции дома, тепло в нем будет зависеть и от других факторов, например:

Толщины и типа изоляции пола.
Разновидности напольного покрытия.
Количества окон в помещении и способа их остекления.
Расположения помещения относительно других комнат в доме и т.д.

Следующим шагом проектирования отопительной системы данного является расчет шага труб для теплого пола. От этого зависит равномерность обогрева помещения и требуемая длина трубопровода.

Расчет длины теплого пола можно произвести самостоятельно, взяв за основу данные о необходимой мощности отопительной системы, сопоставив площадь трубопровода с температурой теплоносителя, курсирующего в системе, по формуле:

L = S / N * 1,1, где:

L – длина трубы;

S – площадь отапливаемого помещения;

N – шаг укладки;

1,1 – запас трубопровода в 10 % (на повороты).

Производя расчет трубы для теплого пола, таким образом, к полученному значению нужно также добавить длину трубы до коллектора, включая раздачу и обратку.

Кроме того, расчет теплого пола по площади производится графическим методом.

Для этого на листе миллиметровой бумаги, положенной поверх эскиза-проекта дома, размечается расположение отопительного контура в соответствии со следующими нормами и правилами:

Длина трубы в контуре отопления не должна превышать 120 м. При этом на ее выходе из напорного коллектора и входе в обратку не должно быть стыков и разрывов.
Трубы в спирали контура должны располагаться с шагом 10-15 см.
Толщина стяжки должна соответствовать диаметру трубы. То есть для трубопровода в 16 мм слой заливки должен составлять 6 см.

В среднем, расход трубы на 1 кв. м площади составляет около 5 погонных метров при расстоянии между витками в 20-30 см. То есть на помещение размером 20 кв. м понадобится около 100 м труб. Чтобы облегчить расчеты, можно использовать специальный калькулятор для расчета теплого пола в интернете.

Температура теплоносителя в системе и скорость его движения определяются по усредненным значениям:

Для прогрева поверхности до оптимальных 25 – 37 ⁰С его температура должна составлять 40-55 ⁰С.
При этом теплоноситель должен двигаться со скоростью 27-30 л/ч (для контура с диаметром 16 мм).

Шаг укладки труб определяется в соответствии с составленным проектом. Для краевых участков он должен составлять 10 см, для всей остальной поверхности пола – 15, 20, 25 см, но не более 30 см. Для проведения точных расчетов также существует программа для расчета теплого пола, которую можно найти на специализированных сайтах в сети Интернет.

https://youtube.com/watch?v=DkKqCFc_VKc
