Как пользоваться мультиметром: проводим измерения

Измерения тока

Теоретическая часть закончилась, теперь перейдем к практической. Рассмотрим, как пользоваться тестером электрическим и проводить им измерения.

Чтобы измерить сопротивление, нужно переключатель прибора перевести в положение Ω. Практически во всех мультиметрах измерение разбито на следующие диапазоны:

  • 200 Ом;
  • 2000 Ом;
  • 20 кОм;
  • 200 кОм;
  • 2 МОм.

Замеры сопротивления в основном применяют для поиска обрыва в электрической цепи. Можно проверить работоспособность большинства бытовых электроприборов, таких как лампочка, утюг, электрический чайник и других. Протестировать работу большинства выключателей и розеток.

При проведении измерения на экране устройства отображается сопротивление цепи. Если сопротивление равно единице, это означает, что превышено максимальное значение в измеряемом диапазоне и нужно перейти на более высокий. Если же на самом максимальном диапазоне прибор показывает единицу, это означает, что в цепи присутствует обрыв.

Также имеется диапазон, который обозначают в виде диода или зуммера. Этот диапазон используют для прозвонки контакта. Когда контакт нормальный, то загорается светодиод на корпусе мультиметра или слышен звуковой сигнал. Если же контакта нет, то и мультиметр не подает никаких сигналов.

При измерении напряжения нужно придерживаться нескольких правил. Нужно идти от обратного, то есть измерения нужно начинать с самого верхнего диапазона. Когда прибор показывает величину меньше высшей границы предыдущего диапазона, следует переключиться на меньший диапазон. Так можно добиться более точных измерений с наименьшей погрешностью.

Соблюдение полярности при замерах переменного напряжения необязательно. При проведении замеров нельзя браться руками за металлическую часть щупа. Работать нужно предельно аккуратно, чтобы не вызвать короткого замыкания.

Чтобы произвести замеры постоянного напряжения, центральный переключатель тестера нужно перевести в положение V =. Измерения нужно проводить, придерживаясь такой же стратегии, как и с измерениями переменного напряжения. То есть начинать стоит с самого верхнего диапазона, постепенно снижаясь на нижний. Если делать иначе, есть большая уверенность того, что тестер выйдет из строя.

Сила тока измеряется при ремонте электронной техники. В домашних условиях такие измерения могут понадобиться, например, чтобы проконтролировать заряд аккумулятора электронного устройства. Если на зарядном устройстве отсутствует устройство для измерения силы тока или это устройство сломано, в этом случае можно воспользоваться мультиамперметром или мультиметром.

Практически во всех мультиметрах измерение сопротивления разбито на следующие диапазоны:

  • 200 мА (микроампер);
  • 2000 мА (микроампер);
  • 20 mA (миллиампер);
  • 200 mA (миллиампер).

Чтобы производить измерения в данных диапазонах, нужно использовать вышеописанное подключение щупов к прибору, то есть черный провод подключается к разъему со значком СОМ, а красный провод подключается к разъему со значком V Ω mA.

Если же имеется необходимость измерения больших токов в диапазоне от 200 мА до 10 А, тогда красный провод нужно переключить из разъема V Ω mA, в разъем 10A. Черный провод остается на своем месте в разъеме СОМ. Если красный провод не переключить в другое гнездо, то мультиметр может сгореть.

При измерении силы тока так же, как и при измерении напряжения, действует то же самое правило — начинать нужно с самого верхнего диапазона, постепенно спускаясь на более низкий. Если делать иначе, есть большая вероятность того, что тестер выйдет из строя.

Чтобы не испортить прибор, важно придерживаться следующей инструкции. Когда измеряем силу тока, то тестер подключаем последовательно в цепь

Если же измеряем напряжение или сопротивление, то тестер подключаем параллельно.

Важно! Не пытайтесь измерить силу тока в розетке электросети, это невозможно, и ваш прибор гарантированно выйдет из строя. Во избежание поломки устройства перед началом проведения измерений убедитесь, что центральный переключатель прибора установлен в требуемом секторе и в заданном диапазоне измерений

Во избежание поломки устройства перед началом проведения измерений убедитесь, что центральный переключатель прибора установлен в требуемом секторе и в заданном диапазоне измерений.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

  • Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
  • Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Как пользоваться мультиметром: советы

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>ass=»align-left»>Тестер — это максимально полезная вещь даже для домашнего мастера. Чтобы определить работоспособность детали, вам не придется вызывать мастера и переплачивать, просто возьмите мультиметр. Давайте выясним, как применять его в разных случаях:

Такой способ отлично подходит для измерения напряжения в розетке либо проверки батареек.

Как пользоваться тестером напряжения? Для этого подключение щупов не меняйте, а переключатель поверните в позицию V-. Теперь выберите примерное значение измерений. Лучше сразу поставьте большое, а затем снижайте.

Щупы параллельно подведите к контактам. При неправильной подводке мультиметр цифровой отобразит на экране знак минус. Это значит, вам нужно поменять щупы местами.

Фото: YouTube.com/Сергей Сощенко: UGC

Когда на дисплее появилось значение 008, к примеру, тогда напряжение батареек значительно ниже, чем установленный порог в мультиметре. Понижайте диапазон до тех пор, пока не появится 8,9. Это нормальное значение, которое показывает напряжение в 9 вольт. А если на дисплее появилась единица, тогда диапазон, наоборот, нужно повышать.

Для этой процедуры щупы не переставляйте. Как правильно пользоваться мультиметром дальше? Поворотник установите в позицию V~.

На примере рассмотрим обычную розетку 220 вольт. Полярность подключения значения не имеет, а вот диапазон измерения установите на максимум. Вставьте щупы в розетку и смотрите на дисплей. В норме результат должен составить от 180 до 240 вольт.

Фото: YouTube.com/MasteR: UGC

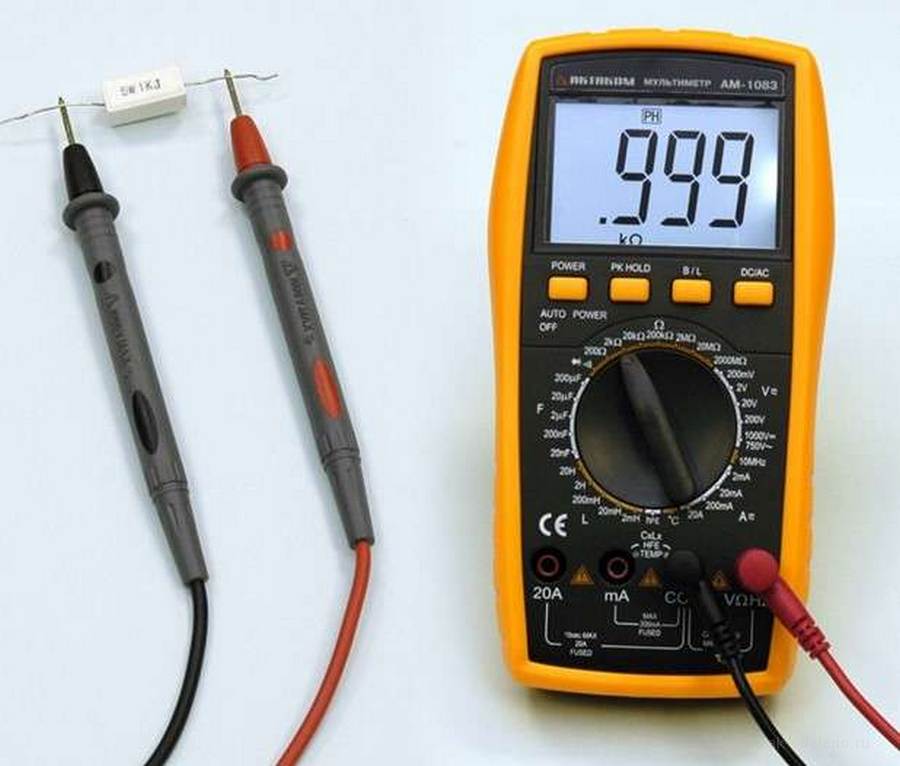

Измерение сопротивления.

Этот способ поможет определить работоспособность техники и ее деталей. Прежде всего отключите измеряемый прибор от сети, иначе значение будет неточным. Переключатель поверните в позицию Ω.

Правильное пользование мультиметром включает подсоединение щупов к контактам. Если на табло показалась единица, OL или OVER, значит, случилась перегрузка и нужно установить больший диапазон. Но если на дисплее вы увидели ноль, тогда необходимо снизить диапазон.

Фото: YouTube.com/Сергей Сощенко: UGC

Замер силы тока.

Сразу скажем, что мультиметр лучше не использовать для измерения диапазонов свыше 10 А, иначе тестер может выйти из строя

Кроме того, важно придерживаться последовательности подключения

Как пользоваться тестером? Красный щуп подключите в гнездо mA или 10 ADC, а черный — COM. Переключатель поверните в позицию А- и подсоедините щупы в разрыв цепи, как показано на фото. Параллельное соединение запрещено, поскольку может вывести тестер из строя.

Фото: YouTube.com/Сергей Сощенко: UGC

Проверка радиодеталей.

На примере рассмотрим диод. Вам нужно определить, насколько деталь рабочая.

Как пользоваться устройством? Черный щуп подключите в отверстие COM, а красный — V/Ω. Далее черный щуп подведите к минусовому контакту диода, а красный — к плюсовому.

В исправном состоянии диод покажет цифровые показатели. Если же деталь сгорела, тогда на дисплее высветится единица, а если пробита — значения меньше единицы.

Фото: YouTube.com/Сергей Гаврилов: UGC

Прозвонка.

Здесь на сопротивление проверяется электрическая цепь. Если у вас есть мультиметр, инструкция поможет разобраться с правильным использование тестера.

Чтобы узнать, нет ли в проводе обрыва цепи, выберите отделение с колокольчиком. Замкните щупы вместе. Если слышен писк — мультиметр находится в рабочем состоянии. Теперь подведите щупы к концам провода. Издается писк? Провод целый. Если ничего не слышно, значит, есть обрыв и провод неисправен.

Фото: YouTube.com/Tonurwator: UGC

Придерживаясь нехитрых правил, вы сможете легко проверить детали и технику на работоспособность. Удачи!

2020-09-05

2020-09-05

2020-09-05

2020-09-05

2020-09-05

02:03

2020-09-05

2020-09-05

2020-09-05

2020-09-05

Классификация мультиметров

Все тестирующие приборы делятся на цифровые (далее в статье речь будет идти только о цифровых мультиметрах) и аналоговые. Последние иначе называются стрелочными, по времени изобретения более ранние и менее совершенные.

Различия между устройствами состоят не столько в особенностях отображения информации – стрелочной шкалы у аналогового и жидкокристаллического дисплея у цифрового – но и в возможностях, а также удобстве работы.

При большем удобстве отслеживания небольших изменений измеряемого параметра (например, напряжения в сети), аналоговый мультиметр обладает большей погрешностью замеров

Кроме того, что очень важно при работе в неудобных условиях, стрелочный тестер требуется удерживать в неподвижном положении (чтобы избежать колебаний стрелки), цифровой же этого не требует

Как прозвонить провода мультиметром

Прозвонка проводов означает определение из целостности. По сути мультиметр определяет сопротивление замкнутого контура и если это значение близко к нулю, то контур считается замкнутым и выдаётся звуковой сигнал. Не всякий мультиметр может прозванивать провода со звуком, но большинство из них на это способны.

Прозвонка — это проверка целостности цепи. Для прозвонки проводов мультиметр устанавливается в нужный режим. Чаще всего он совмещен с прозвонкой диодов, но может быть вынесен отдельно и отмечен знаком колокольчика. Далее один щуп прикладывается к одному концу проводника, а другой щуп к другому. При этом звучит сигнал или появляется индикация светом или на дисплее. Если индикация есть – цепь не разорвана, если нет, то проводник поврежден или цепь разорвана.

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

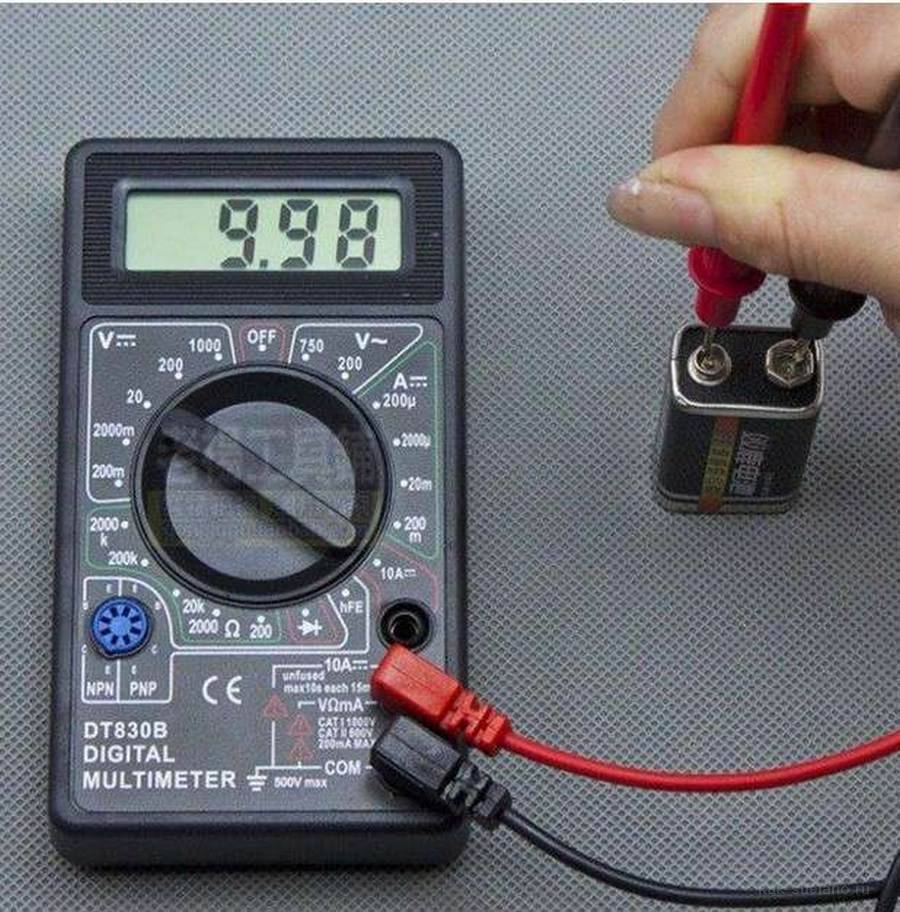

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

  1. Выставить переключателем нужный режим в максимальном диапазоне.
  2. Подключить провода к соответствующим разъемам.
  3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
  4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

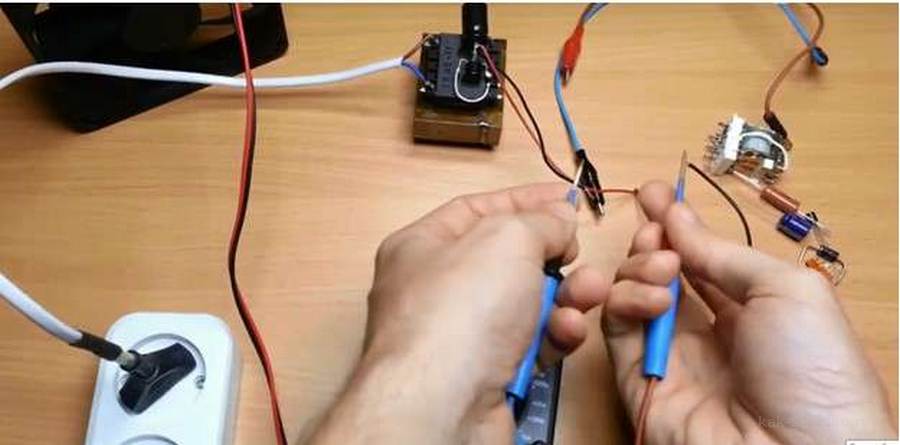

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

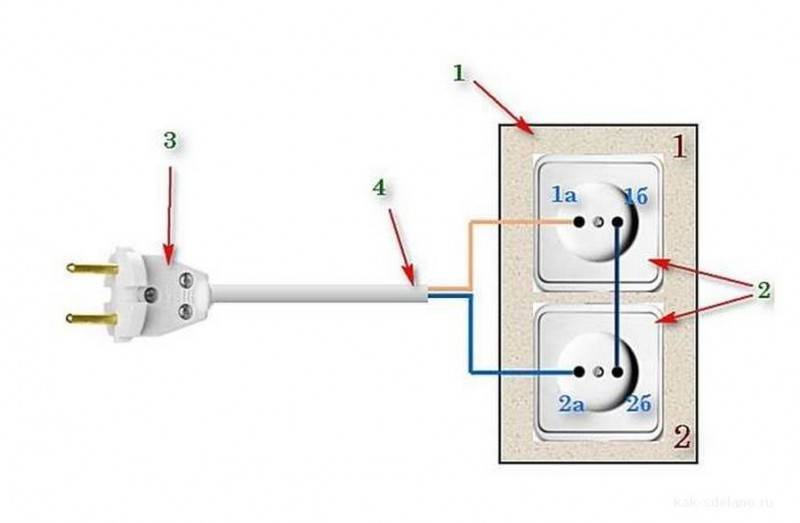

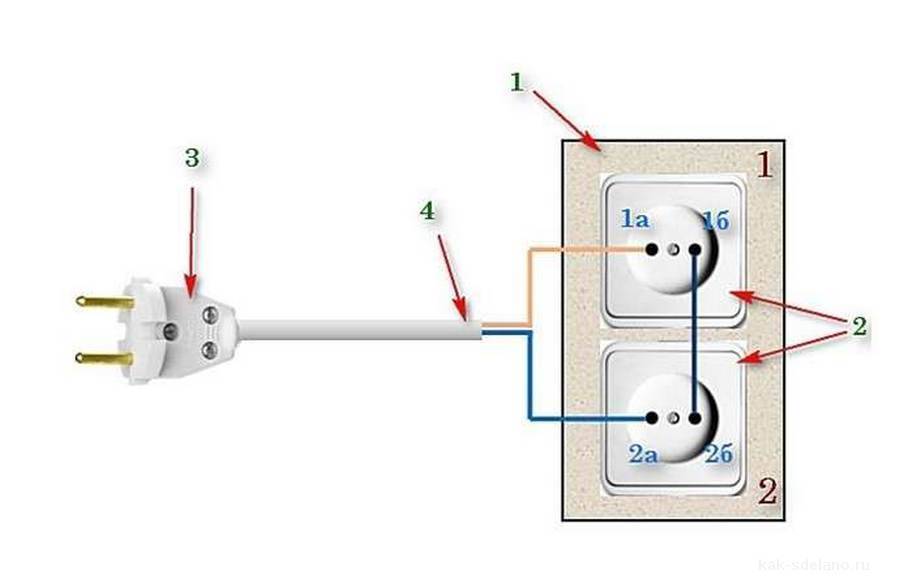

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

  • Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
  • Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
  • Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

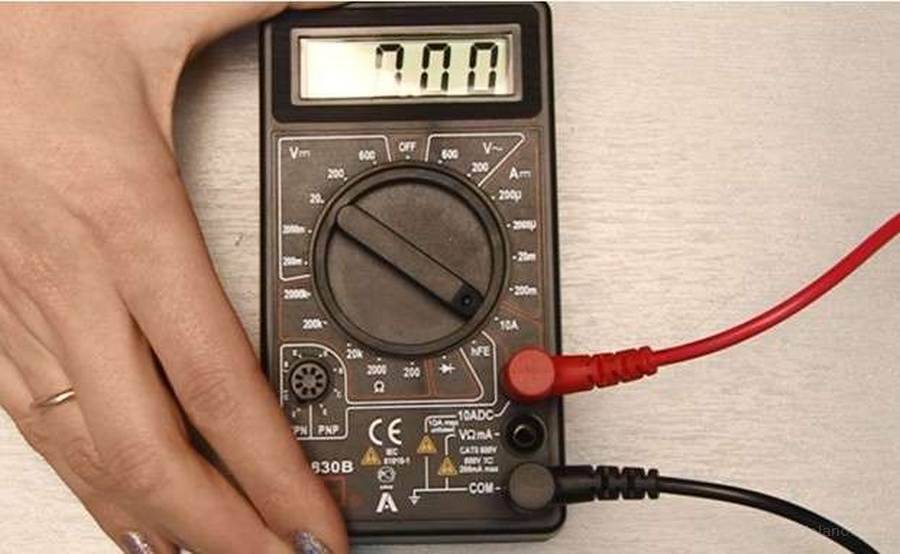

Подключение красного щупа при токе свыше 200 мА

Проверенные мультиметры

Со своим многолетним стажем в области электроники, я поменял много мультиметров. Хочу остановиться именно на двух марках, которые меня очень сильно радовали и до сих пор радуют в моем нелегком деле.

Мультиметры DT9205

Большой дисплей, удобный функционал, функция автоматического выключения, недорогая стоимость. Если вы полистаете страницы моего сайта, то увидите, что я использовал именно эти модели мультиметров в своей практике. Они очень удобные и долговечные. Да, они имеют большие габариты, но это того стоит. Такой мультиметр очень удобно лежит в руке.

Вот ссылка на Алиэкспресс. Старайтесь брать именно такой, какой на фото выше. Его стоимость в диапазоне 700-800 рублей.

Мультиметры Mastech

Как вы видели, у меня есть вот такой мультиметр от этой фирмы. Не могу не нарадоваться).

Посмотреть его можете также на Алиэкспрессе по этой ссылке. Встречаются множество подделок, так что будьте бдительны.

Что такое мультиметр

Мультиметром называют аппаратуру, которой измеряют параметры электрического тока. Причём тестер — другое имя устройства — сочетает функции измерительных приборов, которыми определяют силу тока, напряжение сети и сопротивление проводника. С помощью мультиметра выискивают наличие разрывов в электрических сетях, проверяют работоспособность электронных компонентов: диодов, конденсаторов, триодов и других элементов.

Мультиметры подразделяются на аналоговые (стрелочные) и цифровые; в аналоговых тестерах результат измерения показывается в виде отклонения стрелки на градуированной шкале, а цифровые мультиметры информацию отображают цифрами на дисплее

Лёгкий, компактный, простой в использовании тестер — незаменимый помощник домашнего умельца, которому поможет быстро и точно определить причину неполадок в электрических схемах бытовой техники, автомобилей, домашней электропроводки, электроинструмента.

Схема работы аналогового тестера и цифрового мультиметра

Вначале мультиметры были аналоговыми (стрелочными) и назывались тестерами. В их комплектацию обязательно входят два провода со щупами, которыми замыкаются участки электропроводки, электронных компонентов, контактов. Итог измерений определялся по положению стрелки на одной из шкал: отдельно для напряжения, своя для силы тока, индивидуально для сопротивления.

Принцип действия механизма магнитоэлектрической системы — взаимодействие электрического тока, проходящего по обмотке рамки, с магнитным полем постоянного магнита

Зачастую шкалы делают разного цвета, чтобы улучшить зрительное восприятие. Основные узлы аналогового мультиметра: постоянный магнит, подвижная индукционная катушка, соединённая с ней стрелка и пружина противодействия.

Главный механизм в аналоговом тестере — стрелочная головка, которая представляет собой довольно чувствительное электромеханическое устройство, выполненное в виде миниатюрной катушки, подвешенной на пружинках. Ток, проходя через витки катушки, помещённой в магнитном поле, поворачивает её на определённый угол, тем самым отклоняя стрелку — закреплённую на ней — и, преодолевая сопротивление пружины, устанавливает в конкретном положении. Эта позиция стрелки на размеченной шкале в форме дуги и является измеренным значением нужного параметра.

Понятно, что точность такого тестера зависит от нескольких факторов: положения в пространстве, механического воздействия (например, дрожания руки), температуры окружающей среды. В аналоговом мультиметре предусмотрено наличие специального регулирующего устройства, которое помогает выводить стрелку на ноль перед началом измерений.

На схеме представлена принципиальная схема простого аналового мультиметра, ведущего измерения с помощью шунтирующих резисторов

Стрелочный прибор в устройстве прост.

В качестве источника питания во всех видах мультиметров используется батарея типа КРОНА

Его конструкция состоит из набора тщательно подобранных высокоточных резисторных шунтов разного номинала, нескольких диодов, микроамперметра и собственного источника питания, используемого для измерения сопротивлений.

В настоящее время цифровые мультиметры базируются на достижениях микроэлектроники, для которой характерно органическое единство физических, конструкторско-технических и схемотехнических аспектов

По стоимости цифровой измеритель ненамного дороже стрелочного аналога, потому что уже давно налажено массовое производство чипов микроэлектроники, поэтому стоимость их невелика. Удобство использования цифрового мультиметра заключается в его достоинствах:

  • точности;
  • наглядности (цифры воспринимаются зрительно привычнее, чем положение стрелки на мелко градуированной шкале);
  • автоматического выбора диапазона измерения (вольты, амперы или омы).

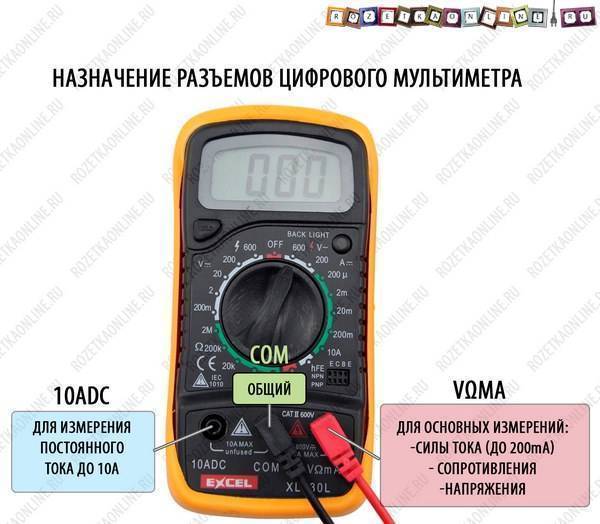

Разъемы для подключения и щупы мультиметра

Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета — один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А. В него подключается красный щуп, когда требуется измерить силу тока

COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

VΩmA – разъем для основных измерений — сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп

Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.

Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.

Подготовка к работе с прибором

Пределы измерений мультиметра

1

Для того, чтобы начать работу с прибором, к нему нужно подключить щупы. Стандартное количество щупов два – красный и чёрный. Традиционно чёрный используется для подключения к «минусу» или «земле» (если речь идёт о постоянном и переменном токе соответственно).

2Красный – используется для подключения к «плюсу», «сигналу» или «фазе» — одним словом, к той части схемы, на которой находится величина, нуждающаяся в измерении.

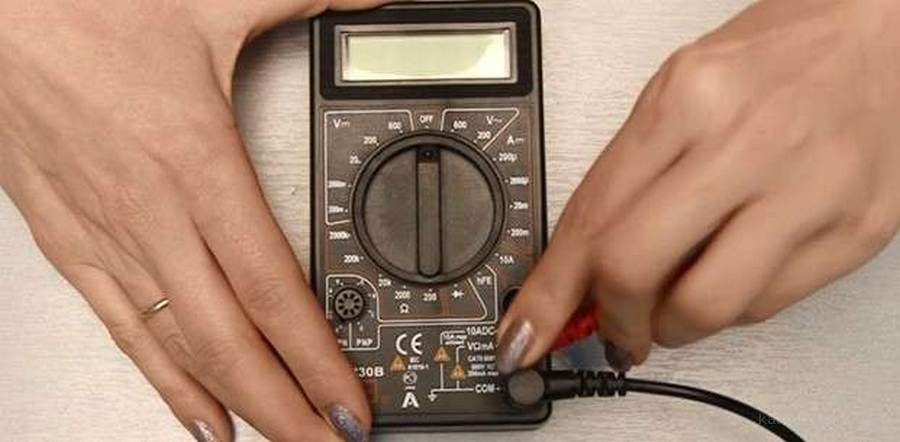

3На фронтальной панели прибора располагаются гнёзда для подключения щупов. В данном случае мультиметр имеет три гнезда.

Гнёзда для подключения щупов

4Чёрный щуп вставляется в нижнее гнездо, имеющее надпись COM (от английского «common» – общий).  Обычно общее гнездо всегда располагается отдельно – либо снизу, либо слева или справа (в зависимости от модели прибора). В очень редких случаях общее гнездо расположено не с краю.

Чёрный щуп вставляется в нижнее гнездо, имеющее надпись COM

5Подключение красного щупа производится в зависимости от того, какая величина будет измеряться. Если это напряжение, сопротивление, температура, небольшие значения тока, не превышающие 200 миллиампер – традиционно используется второе (среднее) гнездо. Обычно его подписывают буквами V, mA или W (вольты, миллиамперы, омы), а иногда их комбинацией.

В том случае, когда производятся измерения токов (в некоторых моделях – любых токов, в некоторых только тех, которые превышают 1А) – используется верхнее гнездо. Оно может быть подписано буквой А, или сочетанием «10А» и т.д.
