Как установить бойлер своими руками: Инструкция и пошаговая инструкция

Выбираем место, где лучше установить водонагреватель

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

• Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
• Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
• Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

Последовательность действий

Сразу стоит упомянуть, что приведенная ниже последовательность запуска верна как для проточных, так и для накопительных нагревателей. Пара нюансов – в случае с первым типом не придется ждать заполнения бака водой, и закрывать кран во 2-м пункте.

1. Начать следует с отключения подачи горячей воды, которая поступает из городской системы снабжения. Если пропустить этот шаг нагретая бойлером вода будет уходить в общий стояк, невзирая на обратный клапан.
2. Открываем кран с горячей водой. Ждем, пока с труб стечет оставшаяся в них жидкость. Закрываем кран.
3. Ко дну бойлера подходят две трубы. Одна, отмеченная синим кольцом, – подводная, другая, с красным маркером, служит для подачи в трубы горячей воды.
4. Открываем вентиль на подводной трубе. Вода начинает поступать в накопитель аппарата.
5. Далее, раскручиваем второй вентиль на бойлере. Позволяя водичке, выходить в трубы.
6. На смесителе открываем горячую воду. Ждем, пока из системы выйдет воздух, и потечет ровная струя воды. Перекрываем воду.
7. Подключаем нагреватель к электрической сети и выставляем нужный температурный режим.

В доме, где нет горячего водоснабжения, первый шаг необходимо пропустить. Последующие включения нагревателя будут, происходит по той же схеме. Единственное отличие в 6-м пункте. Тогда из бака нагревателя начнет выходить не воздух, а застоявшаяся вода.

Выбор режима нагрева

Выставляем режим нагрева. Главное, в этом вопросе выставлять температуру воды, комфортную для пользователя. Однако, приведем несколько советов, выполнение которых, позволит существенно продлить срок службы прибора. Тем самым сэкономить на будущих ремонтах.

• Как можно реже выставляйте температуру 30–40 градусов. В таких условиях, внутри накопительного бака, будут быстро развиваться бактерии. Это приведет к появлению неприятного запаха плесени. Стенки покроются грибком, который трудно вывести.
• Оптимальный режим работы, 55–60 градусов. В таком диапазоне температур на нагревательном тэне будет образовываться меньше накипи. Снизится риск появления плесени. Он комфортен для человеческой кожи.
• Один раз в неделю на бойлере необходимо выставлять 90 градусов. Выжидать пару часов, и возвращать прежний режим. Это делается для полного уничтожения бактерий в накопительном бачке.
• Некоторые приборы обладают экономичным режимом работы. Нагреватель в этом случае не потреблять меньше электроэнергии. Будут выставлены настройки, как в пункте 2 и речь идет о снижении риска поломки.
• В случае нагревателя, проточного типа, регулировка температуры производится также напором воды.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

• соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
• подключите выходной патрубок к крану подачи горячей воды ;
• подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
• при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
• чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

• устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
• сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
• зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
• после установки бойлера на стену, подключите его к водопроводу;
• подведите трубы через клапан к соответствующим входам и выходам на корпусе;
• сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
• также при закрытом клапане установите трубы и на горячую воду;
• подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Подготовка перед подключением устройства

На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.

Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой

Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.

Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.

Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:

• стандартная строительная рулетка и водяной уровень;
• дрель с функцией отбойника и комплект свёрл разного диаметра;
• набор ключей для затяжки соединительных узлов;
• тройники-фитинги, предназначенные для врезки в трубопровод;
• запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
• уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
• соединительные шланги для отвода и забора воды;
• если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.

При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками

Как сделать своими руками

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

1. Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами

1. Шланг резиновый (желательно новый).
2. Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

1. Измерьте диаметр блина электроплиты или конфорки.
2. Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
3. Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
4. Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
5. Другой конец шланга подключите к смесителю и установите его вдоль раковины.
6. Включите воду и проверьте функционирование системы на наличие протечек.

Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее.

В случает перегрева спирали запрещается включать воду – это может привести к разрыву металла. Выключите газ (электричество) и дайте немного времени металлу остыть.

Все параметры можно варьировать, так как, по сути, самодельный бойлер опирается на потенциал и возможности газо- или электроплиты.

Подключение напорного проточного водонагревателя

Выбор места установки

Напорные устройства подают горячую воду одновременно на несколько точек потребления. Прибор можно разместить в любом месте, главное — удобство соединения с водопроводом, но лучше всего там, где горячая вода нужнее.

В квартирах для этих целей пригодна ниша в туалете, пространство под раковиной на кухне, место на стене недалеко от труб ГВС и ХВС. Важный момент — исключение попадания брызг на корпус, а также обеспечение свободного доступа для осмотра прибора.

Места установки напорного проточного водонагревателя

Установка

В комплект проточника входит монтажная планка-шаблон, на которую навешивается прибор. С помощью этого элемента размечаются и высверливаются отверстия. В них вставляются дюбели, водонагреватель фиксируется на стенке посредством шурупов. Выполняется проверка расположения прибора строительным уровнем.

В некоторых моделях для монтажа на планку требуется снятие передней панели. На место она ставится по завершении подключения к электросети и водопроводу.

Подключение к водопроводу

Холодная вода на ввод проточника подается прямо от стояка или любой точки внутренней разводки. К выводу прибора подсоединяется гибкий шланг, который подключается к трубе горячей воды за краном стояка ГВС.

На входы водонагревателя устанавливаются шаровые краны, предназначенные для отключения подачи воды. Резьбовые соединения обязательно уплотняются ФУМ-лентой. На трубы горячей и холодной воды ставятся тройники, выводы соединяются шлангом с соответствующими вводами на проточнике.

Подключение напорного «проточника» к водопроводу

Подключение к электросети

Нужно удостовериться, что приходящейся на квартиру или дом мощности хватит для нормальной работы водонагревателя. Если ее недостаточно, при нагреве воды будут постоянно выключаться автоматы.

Из-за высокой мощности напорные приборы включаются не в розетку, а непосредственно в электрощиток через дифавтомат на 25 и более ампер. Подключение осуществляется трехжильным кабелем сечением не менее 4 мм².

Подключение напорного проточного водонагревателя к электросети

Первый запуск

Кран на стояке ГВС закрывается, на приборе открываются запорные вентили. На ближнем к проточнику смесителе необходимо включить горячую воду и выждать несколько секунд, дав потоку стабилизироваться.

Подается питание на проточник и активируется нагрев. На смесителе необходимо вновь включить горячую воду и убедиться, что водонагреватель нормально работает.

Установка водонагревателя является необходимой мерой при периодических проблемах с горячей водой. Главное — подобрать вид и модель прибора, выбрать оптимальное место расположения, а подключение его можно выполнить самостоятельно.

Как установить водонагреватель (бойлер) — схема, подключение, ошибки монтажа можно посмотреть в видео:

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Инструкция по шагам

Итак, разобрав этапы детально, еще раз уточним, как подключить накопительный водонагреватель:

1. бойлер необходимо распаковать, убедиться в отсутствии внешних повреждений (вмятины, явное отсутствие плотности соединений, недорезанная резьба, другие дефекты). Недорезанную резьбу можно исправить самостоятельно, другие дефекты могут свидетельствовать о неработоспособности устройства;
2. закрепить бак на стене с помощью монтажной планки на двух болтах/крюках. Лучше заменить крепежные изделия, входящие в комплект поставки, более надежными и качественными. Это касается также предохранительного клапана;
3. выполнить подключение труб/шлангов к входному и выходному патрубкам нагревательного бака согласно схеме. Не забывайте об уплотнительных материалах! Дополнительно можно выполнить теплоизоляцию труб/шлангов, это уменьшить потери тепла и позволит снизить расходы на электроэнергию;

4. подключить водонагреватель к электричеству, как предложено в схеме производителя или согласно любой из представленных выше схем.

Дополнительно рекомендуем посмотреть это видео – здесь показаны интересные нюансы крепления бойлера на стену и присоединения к патрубкам устройства фитингов.

После этого остается один, но очень важный этап монтажа – проверка.

Необходимо:

• перекрыть подачу горячей воды (централизованной) во внутридомовую (внутриквартирную) систему;
• открыть вентиль (шаровой кран) для подачи холодной воды в бак;
• открыть на ближайшем смесителе (смесителях) полный напор ГОРЯЧЕЙ воды;
• дождаться, пока из крана пойдет вода сплошным потоком. В первые минут возможно чередование воды и воздуха из труб;
• подключить устройство к электросети и выждать положенное для первого нагрева время (согласно рекомендациям производителя);
• проверить температуру выдаваемой баком воды и, при необходимости, настроить регулятор нагрева (если эта функция предусмотрена в модели).

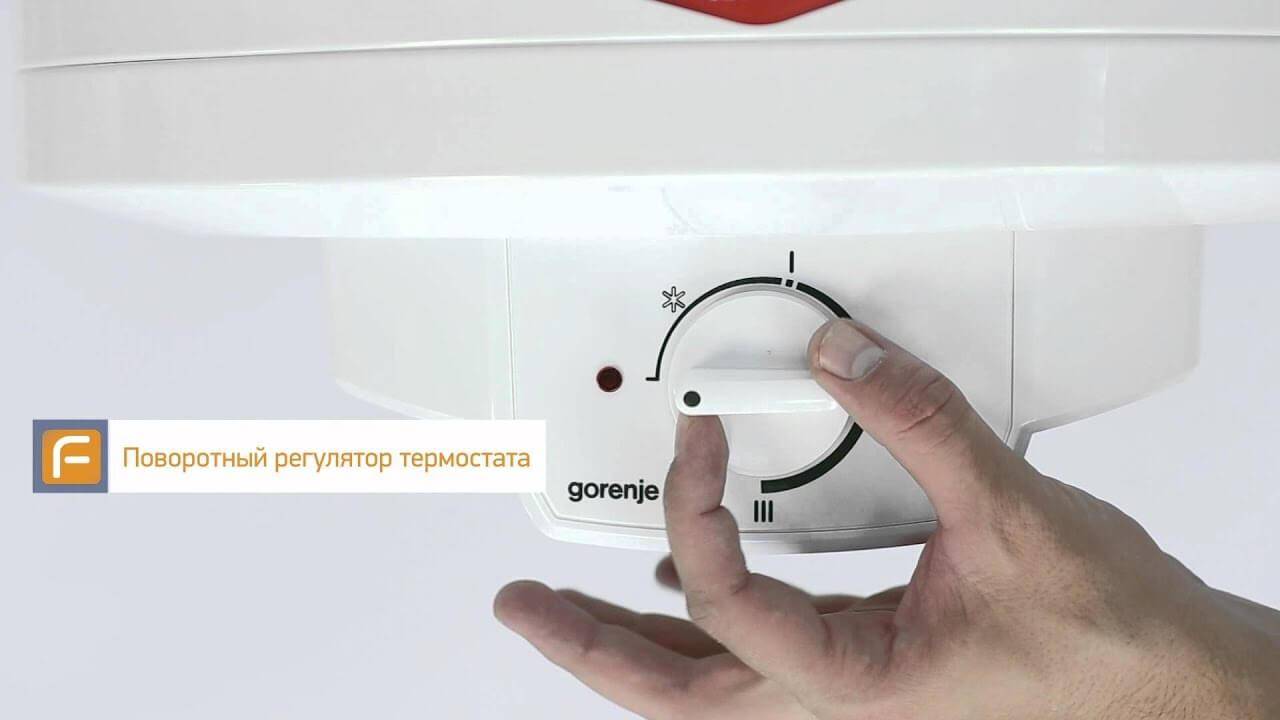

Обычно рядом с регулятором нагрева расположена сигнальная лампа – она сообщает о возможных неполадках в системе

Для большего удобства ряд производителей располагает регулятор на передней панели водонагревателя

Подготовка

Если ранее бойлер у вас не был установлен, то первым делом определитесь с его будущим местоположением, затем подберите инструмент и материалы.

Выбор места

При поиске руководствуйтесь следующими рекомендациями:

1. Стена должна быть крепкой, лучше несущей, чтобы выдержать большой вес бака (к весу устройства прибавьте еще вес воды).
2. Важен свободный доступ к коммуникациям и к прибору, так как в дальнейшем придется обслуживать водонагреватель.
3. Не подключайте бойлер к плохой проводке. Обычно мощность моделей составляет от 3 кВт.
4. Не подключайте бак к гнилым и ржавым трубам.
5. Выбирайте место поближе к трубопроводу, чтобы не пришлось врезаться к системе из соседней комнаты.
6. Приемлемым выбором для установки выступает ванная или кухня, реже туалет или прихожая.

На самом деле все не так сложно. Обычная качественная проводка с легкостью выдержит электронагреватель средней мощности. Требований или ограничений по установке данного прибора не существует.

Мы все же рекомендуем проводить отдельную линию от счетчика к баку, чтобы разгрузить основную проводку.

Инструменты

Инструменты и материалы необходимый для установки бойлера.

Если вы все делаете с нуля, то придется попотеть. Для начала врезаться в трубопровод с холодной водой, сделать разводку для горячей воды, а лишь потом приступать к подключению бойлера косвенного нагрева. Также вам потребуются специнструменты и материалы:

• металлопластиковые трубы;
• пакля;
• паста;
• герметичная лента;
• гибкие шланги для соединения бойлера и водопровода;
• тройники;
• шаровые краны;
• обратный клапан;
• перфоратор (дрель рекомендуется только любителям мазохизма, так как придется сверлить довольно глубокие отверстия в крепкой бетонной стене);
• рулетка;
• уровень;
• отвертка;
• газовый или разводной ключ;
• набор обычных ключей.

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Подключение к трубе водопровода

Для подключения водонагревателя к ХВС и ГВС потребуются:

• гаечные ключи (лучше взять пару разводных);
• ФУМ-лента;
• тройники для врезки в имеющиеся трубопроводы;
• два запорных вентиля;
• предохранительный и обратный клапана;
• пластиковые трубы либо шланги в металлической оплетке;
• труборез и паяльник для пластика либо соответствующие фитинги;

Процесс подключения бойлера к водопроводам сводится к подсоединению двух труб (ввода с холодной и выпуска с горячей водой) к патрубкам с резьбой на корпусе нагревателя. И основной момент здесь – правильная врезка тройников под эти отводы в имеющийся трубопровод водоснабжения.

Порядок подключения бойлера к потребителям горячей воды

Врезка в трубу из металлопластика

Если водопровод сделан из металлопластиковых труб, то потребуются компрессионные либо напрессовочные пресс-фитинги. С первыми при подключении водонагревателя проще работать, нужно затягивать гайки ключами. А вторые более надежны, но образуют неразъемное соединение.

Для монтажа тройника нужно будет вырезать на трубопроводе участок соответствующего размера. Для этого лучше воспользоваться труборезом, но можно взять и ножовку по металлу с мелкими зубьями. Только надо следить, чтобы алюминиевый слой металлопластика потом не выступал на срезанном крае. Фольгу может затянуть внутрь трубы, из-за чего последняя окажется заужена.

Схема подключения бойлера и расходные материалы

Полипропилена

Если необходимо подключить бойлер к водопроводу, сделанному из полипропиленовых труб, то потребуется паяльник. Разрез делается так же, как в случае с металлопластиком. Затем тройник нагревается с одной стороны и припаивается к трубе, а потом осуществляется пайка второго его конца. Сбоку остается свободный конец с резьбой для подключения отвода с водонагревателя.

Варианты схем подачи воды через бойлер

Стальные трубы

Со стальными трубами придется повозиться. Здесь необходимо либо браться за болгарку и потом нарезать резьбу для подсоединения тройника плашкой или клуппом, либо установить накладной хомут («вампир», тройник-обойма) и просверлить трубопровод.

Первый вариант подключения водонагревателя к водопроводу сложнее в монтаже и надежнее в эксплуатации, а второй – более быстрый и простой, но не столь долговечный.
Но здесь как подключить слив стиральной машины к канализации – можно просто повесить дренажный шланг на ванну, а можно установить тройник с боковым отводом. Во втором случае надежность будет на порядок выше.

Со стальными водопроводными трубами все во многом схоже. Однако и вставленный тройник, и накладной хомут дают приблизительно одинаковый результат. При этом если опыта работы болгаркой нет, то лучше воспользоваться вторым вариантом.

Стальные трубы непросто подключить, поэтому чаще этот вариант подключения к бойлеру для промышленных нужд или интенсивного использования

Первое включение

Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.

Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.

Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.

После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.

Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.

Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.
