Как подключить газовую плиту к баллону? Обзор

Подключение к плите своими руками

Для самостоятельного подключения следует правильно выбрать арматуру:

  1. Шланги. Они обязательно должны предназначаться для смеси из пропана и способны выдержать рабочее давление. Их следует проверять на предмет отсутствия трещин, а если баллон установлен на улице, то будет целесообразно провести в помещение трубу от места, где расположен баллон с газом.
  2. Газовый редуктор бытового типа для пропана. Он отличается от промышленного тем, что имеет узкий диапазон регулирования давления, а также у него нет манометра, и он имеет низкую цену. Пропускная способность равна 1.2 м3/час. С одной стороны у него есть гайка для соединения с баллоном, а с другой штуцер для шланга.
  3. Хомуты для того, чтобы фиксировать шланги на штуцере.

Во избежание несчастных случаев

Использование оборудования, которое работает от газа, можно отнести к опасным видам деятельности, и для того, чтобы предотвратить неприятные случае, соблюдайте следующие правила:

  • Не оставляйте конфорки включенными без присмотра на долгое время, особенно в ночное время суток.
  • Запрещено ставить посуду на горелки, которые не имеют решетки.
  • Нельзя заносить с холода в теплое помещение полностью залитые баллоны, так как при расширении газ может разорвать баллон.
  • Не освещайте счетчик для проверки показаний при помощи зажженной спички.
  • Нельзя привязывать веревки к трубам для того, чтобы посушить белье.
  • Не разрешайте детям включить и выключать плиту без вашей помощи.

Такие простые правила помогут вам сохранить свою жизнь.

Общие полезные сведения

Место размещения

Если вы планируете хранить газ при отрицательных температурах, то учтите, что следует покупать только пропан-бутановую смесь, которая имеет пометку «зимняя», так как в противном случае он не будет израсходован весь. Еще один плюс установки баллона на улице – нет никаких утечек газа в жилом помещении (если вдруг такое произойдет).

К слову, не допустима установка в непроветриваемых помещениях, а также ниже уровня земли (к примеру, в погребе/подвале). Дело в том, что пропан тяжелее, чем воздух, и поэтому в случае утечки он начнет скапливаться, а при соотношении от 2.35 до 9.55% к воздуху пропан может образовать даже взрывоопасную смесь. Также расстояние от кухонной плиты до баллона с газом должно быть не меньше 1 метра, а также не меньше 1 метра от приборов отопительного характера.

Схема для установки

Для подключения плиты к газу в загородном дачном домике и капитальном строении используются разные схемы. Итак, как выполнить подключение баллона с газом к плите в жилом доме? В таком случае будет рациональным иметь запас в виде нескольких баллонов, которые будут храниться в отдельном шкафу. Последний обязательно должен быть установлен на фундаменте из бетона, высота основания которого будет 25-30 см над уровнем земли. Расстояние от стены строения до шкафа должно быть 50 см., а от плиты до трубы, проходящей сквозь стену не меньше 20 см. Также стоит учесть, что нельзя устанавливать шкаф с баллонами со стороны фасада дома и транспортного проезда.

Как снабдить летнюю кухню газом

Чтобы правильно подключить газовую плиту к баллону на дачу, используйте такую схему:

  1. Печь должна быть установлена не ближе, чем 75 мм от стены – такое расстояние требуется для того, чтобы шланг, который подключен к штуцеру, не перегибался.
  2. Баллон следует установить на расстоянии не меньше 1 метра, а шланг, который будет использован для подключения, должен по размеру быть не меньше 150 см.
  3. Для надежности фиксации в вертикальном положении следует пристегнуть шланг хомутом, который будет вмонтирован в стену.

Разновидности резервуаров для газа

Для того чтобы доставлять газ на место пользования, используют несколько стандартных размеров резервуаров. Для частого использования будет проще купить большой баллон, тогда как для использования на даче можно выбрать емкость меньшего объема. Такой баллон будет удобен в транспортировку и для него будет проще найти место в тесном пространстве. Баллоны обладают рядом характеристик:

Объем (литры)Масса емкости в незаполненном виде (кг)Масса полной емкостиКоличества газа в м 3Допустимые границы заправки (литры)
5460.954.25
125.5112.610.1
2714265.3913
502243.21042.5

Обратите внимание, что объем заливаемого газа (пропана) будет меньше, чем сам объем емкости. Это связано с безопасностью баллона, так как газ, заправленный в зимний период времени, начнет расширяться в теплом помещении и даже может порвать баллон, если в нем газа больше, чем положено по нормативам

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

  1. установка баллона;
  2. подключение к плите;
  3. подключение к баллону;
  4. проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

  • на улице в специальном металлическом ящике;
  • в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

  • расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
  • при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

  • расстояние от него до плитки должно составлять не более 1 м;
  • запрещается установка внутри дома при наличии более 2-х этажей;
  • нельзя располагать баллон в подвальном помещении;
  • расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

  1. к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
  2. шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

  1. подготавливается мыльный раствор;
  2. губкой (тряпкой) раствор наносится на места соединений;
  3. если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.

Подключение пошагово

Порядок и схема соединения газовой печи с баллоном выглядят следующим образом.

  1. Установить шаровой кран. Обычно он крепится примерно посредине шланга, так как при размещении его перед входом в плиту оборудование потребуется выдвинуть на значительную дистанцию от стены. Сам процесс заключается в следующем — необходимо разрезать шланг пополам и подсоединить обе части к крану, зажав хомутами.
  2. Соединить плиту и шланг. Для этого на нем обычно предусмотрена накидная гайка с уплотнительной прокладкой для герметичности, состояние которой нужно предварительно осмотреть. Накрутив гайку, нужно затянуть ее ключом. Чтобы не сорвать резьбу, не следует ее перетягивать.
  3. Второй конец шланга накрутить на редуктор и закрепить металлическим хомутом. Его затягивают крепко, но бережно, чтобы не перетянуть и не повредить.
  4. Установить редуктор горизонтально и подключить к баллону накидной гайкой. Предварительно следует проверить наличие и целостность уплотнительной прокладки. Она обеспечит герметичность подключения.

Работы по сборке завершены, можно приступать к проверке и вводу техники в эксплуатацию.

Отключение старой плиты

Первое, что необходимо сделать — это отключить подачу газа, перекрыв кран на отпуске. Затем проверить перекрытие подачи путем включения конфорки. Одновременной со сменой плиты можно произвести замену крана перекрытия.

  1. Открыть форточку, приготовить мокрую тряпку, уплотнительную нить или ленту.
  2. Снять старый кран и заткнуть трубу мокрой тряпкой.
  3. Очистить резьбу и намотать на нее нить или ленту.
  4. Извлечь тряпку, навинтить на резьбу новый кран.
  5. Проверить герметизацию мыльным средством.

Как проверить надежность подсоединения: нанести на место стыковки мыльное средство или пену для бритья. В случае утечки оно начнет пузыриться.

Когда следует использовать котлы на баллонном газе?

Еще одним недостатком газовых котлов называют обязательное наличие магистральной газовой сети. Но как мы уже упоминали выше, эта проблема решаемая – можно использовать газовые баллоны. При этом дополнительных запчастей устанавливать не придется: газовые котлы обычно рассчитаны как на магистральную, так и на баллонную подачу газа. К сожалению, котлы на баллонном газе не могут использоваться для постоянного отопления помещения. Это скорее временное решение до проведения газовой магистрали. Разберемся почему.

Для того чтобы отопить помещение площадью в сто квадратных метров необходимо будет использовать около двух баллонов газа в неделю. Простые расчеты покажут, что в месяц на отопление такого дома понадобится до 9 баллонов. А общая стоимость их заправки будет превышать затраты на магистральный газ, хотя бы из-за расходов на транспортировку. Тем не менее, использование даже баллонного газа обойдется дешевле, чем эксплуатация электрического котла.

Неудобство заключается и в необходимости постоянно заменять баллоны. Конечно, во многих таких котлах предусмотрено использование сразу группы (до четырех баллонов), но даже их придется со временем менять и отправлять на заправку.

Газификация садового товарищества с чего начать

Если предстоит газифицировать всё садовое товарищество, то на общем собрании собственников участков необходимо большинством голосов принять решение о прокладке газопровода, указав размер целевого взноса. Возможно, внутри СНТ образуется две группы: представители первой желают газифицировать свои дома сразу и готовы к этому материально, второй — по разным причинам отказываются подключать коттеджи к газовой сети.

В том случае, когда не все члены СНТ собираются участвовать в строительстве, следует учредить новое юрлицо. В соответствии с п. 2 ст. 4 Федерального закона «О садоводческих, огороднических и дачных некоммерческих объединениях граждан» от 15.04.98 ФЗ-66, имущество общего пользования, приобретённое или созданное товариществом за счёт целевых взносов, является совместной собственностью его членов. Это означает, что все садоводы, даже не принимавшие участия в строительстве газовой системы, будут иметь на неё равные права. Если в дальнейшем предполагается подключать к объекту новых участников и извлекать прибыль, целесообразно организовать потребительский кооператив. А когда независимую некоммерческую организацию создают лишь для сооружения газопровода, стоит учредить некоммерческое партнёрство.

Собственником газопровода станет именно некоммерческое партнёрство или потребкооператив. На него будут возложены следующие обязанности:

  • содержать охранные зоны объектов системы газоснабжения в пожаробезопасном состоянии;
  • проводить намеченные работы, вырубать деревья (кустарники) в охранных зонах и за их пределами в порядке, установленном лесным законодательством РФ;
  • основать аварийно-спасательную службу или привлечь на условиях договоров специализированные организации;
  • разрабатывать планы локализации потенциальных аварий, катастроф, ликвидации их последствий;
  • организовать инженерные системы контроля и предупреждения аварий, а также системы оповещения, связи и защиты;
  • создавать запасы материально-технических и иных средств;
  • подготовить работников системы газоснабжения к действиям по локализации потенциальных аварий и ликвидации их последствий;
  • произвести исполнительную съёмку газораспределительной сети с установлением границ её охранных зон, включить полученные данные в состав межевательных документов и передать их организациям, ведущим государственный земельный кадастр;
  • утвердить границы охранных зон газораспределительной сети и наложение ограничений на входящие в них земельные участки в органах исполнительной власти субъекта РФ;
  • зарегистрировать обременения в Едином государственном реестре на недвижимое имущество и сделок с ним.

Время чтения: 7 минут Нет времени?

Е сли вы являетесь счастливым владельцем уютного дачного сооружения вдалеке от загрязненного города и хотите воссоздать там наилучшую обстановку для приготовления различных блюд, единственным решением может выступить газовая плита для дачи под баллон. Разнообразие таких приборов впечатляет своими масштабами, поэтому любой человек может выбрать что-то подходящее для себя – от компактной плиты с одиночной конфоркой, до большой многофункциональной вещи с четырьмя конфорками.

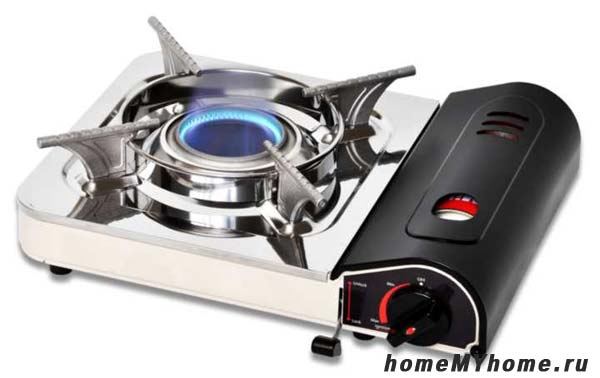

Газовая плита с одиночной конфоркой

Подключение газового баллона к плите на даче

В основном монтаж баллонного газа доверяют специалистам, но выполнить данную работу можно и без посторонней помощи. Для этого нужно внимательно изучить правила пожарной безопасности, грамотно определить площадку для монтажа и владеть элементарными навыками общения с гаечными ключами.

Выбор места для баллона

Чтобы повысить безопасность людей, газовое оборудование помещают в специальный металлический ящик, который по возможности располагают около глухой стены. Кожухи пристройки защитят баллон от воздействия внешних факторов и скроют его от посторонних глаз. Газовый шкаф можно поставить как внутри помещения, так и снаружи.

@content3.jdmagicbox.com

При хранении оборудования на кухне:

  • газовый баллон устанавливают на одном уровне с плитой на расстоянии 60 см, от горелки/радиатора/окон/дверей — 1 м, от топочной печи — 2 м;
  • максимальная ёмкость — 10 л.

При хранении оборудования на улице:

  • газовый баллон располагают на ровной и сухой поверхности;
  • минимальная дистанция от окон дома — 1 м, от вентиляционных отверстий и поленниц — 3 м, от входной двери — 5 м.

Чтобы не возникало проблем с подачей топлива в холодное время года, устройство утепляют кирпичом красного/бутового огнеупорного типа, стекловатой, оцинкованными листами жести или плитами из базальта.

Монтаж оборудования запрещено производить:

  • в жилых комнатах;
  • ниже уровня земли;
  • в подвальных помещениях;
  • при наличии в доме трёх и более этажей;
  • в проходе, который может использоваться для эвакуации в случае пожара.

Необходимые инструменты и материалы

  • хомут (2 штуки);
  • герметизирующая лента;
  • крестообразные отвёртки;
  • резинополимерный гибкий водовод;
  • трубный, рожковый и разводной ключи;
  • газовый редуктор для баллона (рабочий режим — 30 mbar);
  • штуцер с внутренней резьбой и носиком для присоединения шланга.

Доработка плиты под газовый баллон

Для перевода кухонного оборудования на сжиженное топливо нужно всего лишь заменить имеющиеся инжекторы на жиклёры с более узким диаметром отверстия. Обычно добросовестные производители комплектуют нагревательные приборы запасными форсунками для разного вида газовых смесей. Но если их не оказалось, то инжекторы можно приобрести в любом магазине бытовой техники.

@i.ytimg.com

Пошаговые действия по доработке плиты под газовое устройство:

  1. Отключить кухонную печку.
  2. Снять верхнюю крышку и конфорки.
  3. При помощи шестигранного ключа выкрутить старый жиклёр и заменить его на новый. Повторить аналогичные действия с остальными инжекторами.

Подключение горелки

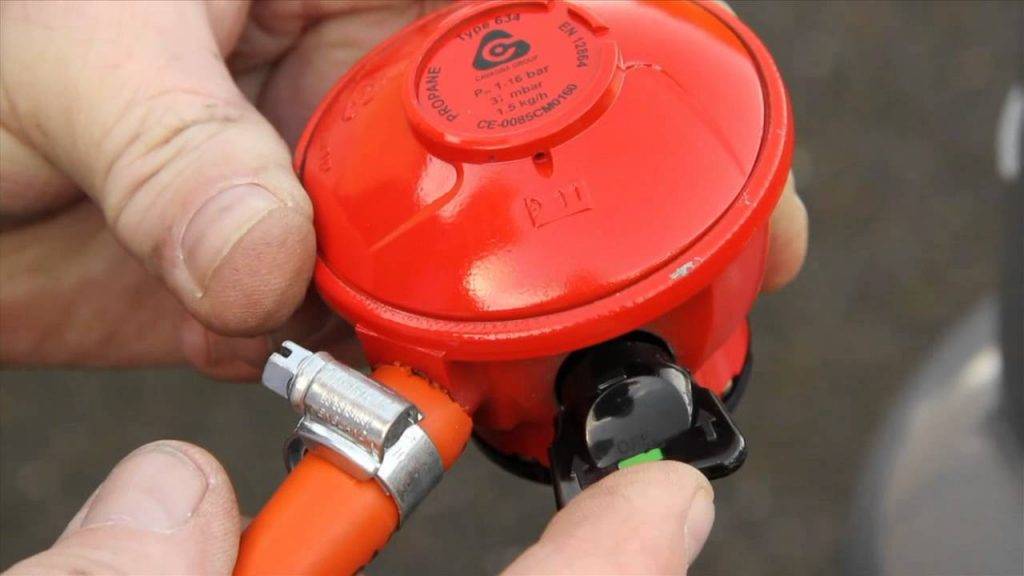

Чтобы подключить нагревательный прибор к баллону, нужно на его патрубок вкрутить штуцер. Затем на его носик необходимо одеть резинополимерный гибкий водовод. В месте соединения установить резиновую прокладку. Газовый шланг закрепить хомутом.

Переходники применяются только в случае несовпадения размера водовода и выходного патрубка.

Присоединение к оборудованию

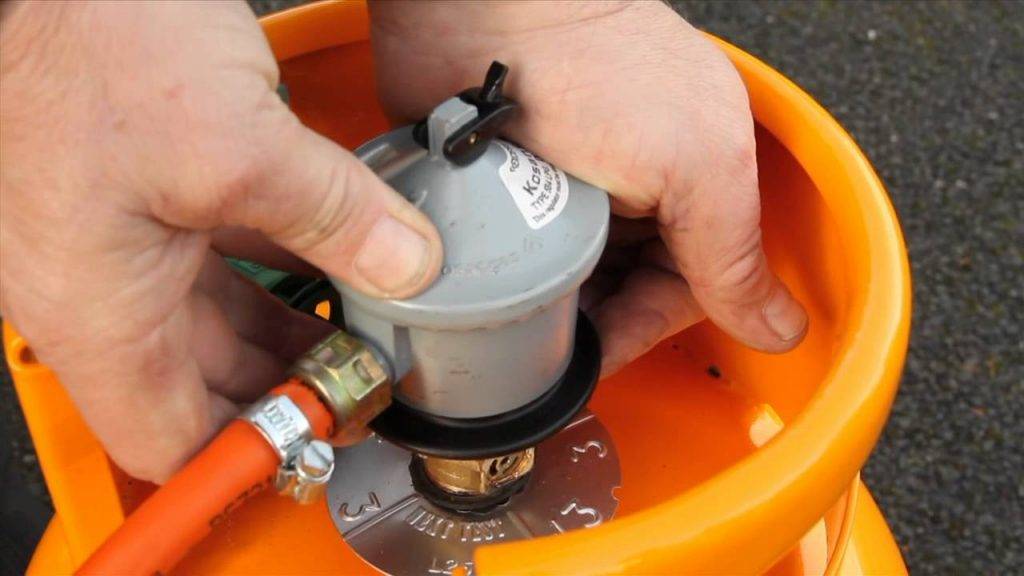

Теперь второй конец шланга нужно прикрепить к газовому регулятору давления и стянуть кабельной стяжкой. При помощи прокладок из паронита примкнуть редуктор к баллону. Крепёж совершить гаечным ключом.

Проверка герметичности

Распознать утечку можно простым народным методом: в небольшую ёмкость наливают тёплую воду и средство для мытья посуды. Готовый мыльный раствор наносят губкой (тряпочкой) на все газовые резьбовые соединения.

@i.ytimg.com

Верным признаком нарушения герметичности будет надувание мыльных пузырьков. В таком случае на проблемном участке меняют прокладки, подтягивают хомуты или ставят новый водовод.

Ввод установки в эксплуатацию

Если вся конструкция собрана, самое время приступить к подключению. Для этого нужно открыть кран плиты и попытаться последовательно разжечь конфорки, тем самым проверяя давление в системе.

Если все диски коптят или горят красным/оранжевым/жёлтым цветом, следует провести регулировку давления редуктором. Потухание только некоторых деталей означает неправильный выбор инжекторов.

Если конфорки тухнут при минимальном огне, необходимо немного поднять давление винтом редуктора.

Как видите, произвести газификацию дачи можно, даже не подключаясь к центральной сети

Главное — строго соблюдать все необходимые меры предосторожности и использовать только сертифицированные материалы и оборудование

пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ:

Технические характеристики кондиционеров. В летний период года комфортная температура воздуха в помещении является скорее не роскошью, а необходимостью для поддержания работоспособности или восстановления организма после тяжелого рабочего дня. Учитывая тот факт, что в настоящее время большин

Гофрированная труба для вытяжки. Вентиляционная система выполняет важную роль в каждом доме, поскольку она влияет на микроклимат помещения, создавая в нем естественный воздухообмен

В процессе выбора и монтажа вентиляторов, а также вытяжных устройств особое внимание стоит уделить тр

Технология стерилизования банок в аэрогриле. Многоцелевым бытовым электроприбором, который облегчает процесс приготовления пищи, является аэрогриль. Устройство появилось в продаже более 20 лет назад, как альтернатива микроволновой печи и пользуется широкой популярностью в настоящее время.

Технология создания осушителя воздуха. Повышенный уровень влажности в помещении, зачастую, приводит к ухудшению микроклимата в комнате, появлению плесневого грибка, порче отделочных материалов, а также коррозии металлических элементов интерьера. Предупредить возникновение таких явлений по

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

  • паспорт собственника дома или квартиры;
  • справка о прописанных жильцах;
  • свидетельство гос. регистрации;
  • справка о регистрации жилого объекта, свидетельство о собственности;
  • книжка абонента (при ее наличии);
  • квитанции;
  • паспорт счетчика;
  • договор на техобслуживание газового оборудования;
  • техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

  • разводные ключи;
  • отвертка;
  • герметик;
  • газовый шланг;
  • газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Особенности подключения плиты к газовому баллону

Подключение газовой плиты к баллону следует начинать с выбора места для хранения емкости с топливом и организации подачи его по трубе или гибкому шлангу до места потребления. Заранее нужно определить, какой газ предполагается к использованию — баллонный или природный.

Выбор места

Подключение газового баллона к плите на даче разрешено как внутри жилого строения, так и снаружи. Но, согласно противопожарным нормам, рекомендуется место для хранения газа выбирать на улице, а не на кухне или в хозяйственном помещении. При размещении на открытом воздухе требуется присоединить трубу или шланг большой длины, но при этом существенно уменьшается вероятность пожара, в случае утечки газ не сможет скапливаться в подвале до опасной концентрации.

Балонный газ при размещении на открытом воздухе располагают в специальном металлическом ящике, который служит удобным местом хранения и одновременно защищает емкость с газом от всех видов солнечного излучения, является дополнительным уровнем защиты от кражи, защищает от возможных последствий взрыва — как от открытого пламени, так и от осколков, сохраняет газобаллонное оборудование от механических повреждений.

Подготовка инструмента и расходников

Чтобы правильно подключить газовую трубу, следует подготовить помещение и необходимый набор инструментов и расходных материалов. Обязательно требуется оборудовать вытяжную вентиляцию.

Для проведения работ необходимо подготовить следующие инструменты:

  • ключ (газовый разводной или 22х24 мм);
  • газовый кран по ГОСТ Р 52057-2003;
  • рукав для подвода газа;
  • фторопластовую ленту (ФУМ) или сантехническую нить.

Демонтаж старой плиты

Для установки новой плиты старую необходимо демонтировать, отключение производят в следующем порядке:

  • перекрыть запорный кран на входе;
  • открутить старый подводящий шланг от запорного крана и от плиты.

Замена крана

Работа по замене крана осуществляется по следующей схеме подключения:

  • включается вентиляция или открывается окно;
  • подготавливают к установке новый кран, предварительно намотав на него ФУМ-ленту;
  • отворачивают старый кран, очищают резьбу на подводящей трубе и устанавливают новый на его место;
  • герметичность после установки проверяют методом обмыливания места соединения.

Установка новой плиты

Перед началом работ по установке газовой плиты на постоянное место размещения проводят подготовку поверхности пола, затем при помощи ножек внизу устанавливают горизонтальное положение варочной поверхности, поочередно откручивая и закручивая их. Для проверки следует использовать строительный уровень.

Подключение плиты

Порядок подключения новой плиты следующий:

  • проверить соединения подводящего шланга на наличие прокладок;
  • убедиться, что резьба шланга соответствует резьбе на плите;
  • подсоединить газовый шланг к выходу плиты, накручивая гайку с небольшим усилием, достаточным для обеспечения герметичности;
  • следить за отсутствием перегибов, перекручиваний и заломов подводящего шланга во время монтажа.

Подключение электроподжига

Для подключения плиты с электроподжигом потребуется электричество. Достаточно розетки с силой тока 6А с заземлением.

Проверка на правильность подключения

После проведения всех работ, для того чтобы проверить правильность подключения, необходимо убедиться в том, что все соединения обеспечивают требуемые параметры герметичности. Для этого необходимо применить метод обмыливания всех соединений. Готовят мыльный раствор, которым брызгают или обмазывают все места стыков. После этого открывают вентиль подачи газа. В том случае, если в обработанных местах возникают пузыри, следует повторить действия по присоединению шланга. Отсутствие пузырей свидетельствует о правильном и надежном соединении всех узлов.

Многие пользуются услугами “Триколор ТВ” в квартирах и на дачах. Этот оператор является лидером на…

Эти полезные и простые советы помогут вам сэкономить время и деньги. Пользуясь маленькими хитростями, вы…

Многие в зимний период предпочитают вместо шубы носить дублёнку. Полезные советы по стирке помогут содержать…

Газовый баллон на даче – достоинства и недостатки

Когда человек только переезжает в частный дом, который не подключен к газопроводу, он оказывается на распутье – использовать электрическую плиту, или же подключить газовую плитку, но использовать при этом баллоны? Оба решения имеют ряд преимуществ и недостатков.

Положительные моменты газового баллона такие:

  1. Газовая горелка будет нагревать все в несколько раз быстрее. Время приготовления пищи в значительной мере сократится, а значит, у вас появится больше времени на себя или семью.

  2. Стоимость заправки намного меньше, нежели оплата счетов за использованное электричество. Исключением может стать лишь момент, когда вы используете электричество по льготным расценкам, к примеру, для людей, проживающих в деревнях. Также есть скидка и на оплату коммунальных услуг для тех, кто считается малоимущими.
  3. В определенных регионах норма потребления электричества на одного прописанного в помещении человека ограничивается 50 кВт в месяц, и если превысить лимит, цена возрастает.

Теперь о недостатках:

  1. Транспортные затраты, так как газовые заправки есть, но их намного меньше, нежели бензиновых.
  2. Невозможно точно узнать, какое количество топлива было заправлено в баллон.
  3. Установка газовых плит в помещениях, где нет вентиляции, запрещается.

Когда мы разобрались со всеми плюсами и минусами, а вы решили устанавливать баллоны, можно поговорить о том, в каком месте разместить топливо и печь.

5 этапов работы

Разберем, как правильно подключить газовый баллон на даче.

Этап 1. Подключение плиты

  • нужно правильно установить газовую плиту на даче. Для этого оборудование размещается там, где будет эксплуатироваться;
  • с задней стороны найдите отвод, к которому подводится шланг. Если на нем стоит заглушка — снимите ее.
  • перед тем как подключить газовый шланг к плите протяните его от ящика до нужного места и убедитесь, что длины хватает;
  • закрепите элемент. Шланг натягивается на отвод и плотно прижимается хомутом. Или же затягивается резьбовое соединение, на котором обязательно есть одноразовая паронитовая прокладка
Этап 2. Установка ящика

  • выберите место на улице у стены дома и подготовьте основание. Это может быть как полноценный фундамент, так и несколько блоков подходящего размера;
  • проделайте в стене отверстие под шланг;
  • поставьте ящик на место и закрепите его анкерами, чтобы конструкция была устойчиво
Этап 3. Сборка подводки к баллону

  • шланг, идущий от плиты присоединяется к шаровому крану через фитинг с диэлектрической вставкой;
  • со второй стороны прикрепляется резиновый газовый шланг, он крепится через специальный штуцер, как на схеме
Этап 4. Подключение газового баллона

  • вначале к выводу баллона псполагаться горизонтально, как на фото.
  • со второй стороны на редуктор натрикручивается редуктор. Он должен раягивается шланг и плотно фиксируется хомутом
Этап 5. Проверка соединений и запуск системы

  • приготовьте мыльный раствор из теплой воды и небольшого количества моющего средства;
  • откройте вентиль подачи газа, но не включайте плиту;
  • кисточкой нанесите мыльный раствор на все соединения и внимательно смотрите. Если где-то пойдут пузырьки как в примере на фото, значит выходит газ. Узел либо затягивается поплотнее, либо переделывается

Использование портативной газовой плиты

Помимо стационарных бытовых моделей существуют и портативные модели. Их можно использовать в походных условиях или на даче, если вы не живете там продолжительное время. При своем маленьком размере и весе (около 2,5 кг) устройство обладает мощностью, сопоставимой со стационарной плитой. На ней легко можно вскипятить воду или приготовить какое-то блюдо.

Топливо для переносных плиток содержится в аэрозольных баллончиках. Для подключения вставьте носик маленького газового баллона в переходник. С небольшим усилием надавите на него. После совмещения пазов поверните. Если после этого вы услышали характерное шипение, значит, емкость установлена правильно, и пропан поступает в плиту. Прибор готов к эксплуатации.

Если после подключения шипения не последовало, повторите попытку заново.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
