Строительство каркасного дома из бруса своими руками

Технология строительства дома

проектной документации

Первое с чего необходимо начать строительство каркасного дома из бруса своими руками — это составление проектной документации. Проект дома необходим для расчета длины досок, которые планируются использовать.

Вся технология возведения каркасных домов состоит из нескольких этапов работ. Предлагаем подробно рассмотреть каждый из них.

Устройство фундамента. Когда план дома готов, можно приступать к устройству фундамента. Благодаря тому, что каркасный дом не имеет большого веса нет необходимости строить сплошной фундамент.

Для прочности и надежности строения необходимо выбрать тип фундамента с учетом анализа почвы. Фундамент выбирается согласно нескольких критериев:

  • при слабом, илистом, торфянистом или мелкопесчаном грунте используют плитное мелко заглубленное основание;
  • при чрезмерно несущем грунте нагрузке, пучинистом и влажном — используют свайно-ленточное основание с мелко заглубленным железобетонным ростверком;
  • при средне пучинистом грунте используют столбчатое основание с цокольными перемычками;
  • при слабо пучинистом грунте используют ленточное мелко заглубленное основание.

Устройство свайного фундамента

Разберем устройство фундамента на примере свайного типа. Свайный фундамент строится легко. Для этого необходимо сделать отметки для свай на расстоянии 80 см друг от друга. Когда разметка готова, делаем скважины глубиною в 120 см и диаметром в 200 мм. В качестве материала для свай можно использовать асбестовые или антикоррозийные трубы. Каждая труба должна быть выставлена четко без каких-либо погрешностей. Вокруг свай высыпается песок и тщательно утрамбовывается, а внутрь скважины заливают бетонный раствор. Для фиксации лаг устанавливаем Т-образные металлические скобы. Основным преимуществом свайного основания является то, что через 10 дней можно строить дом.

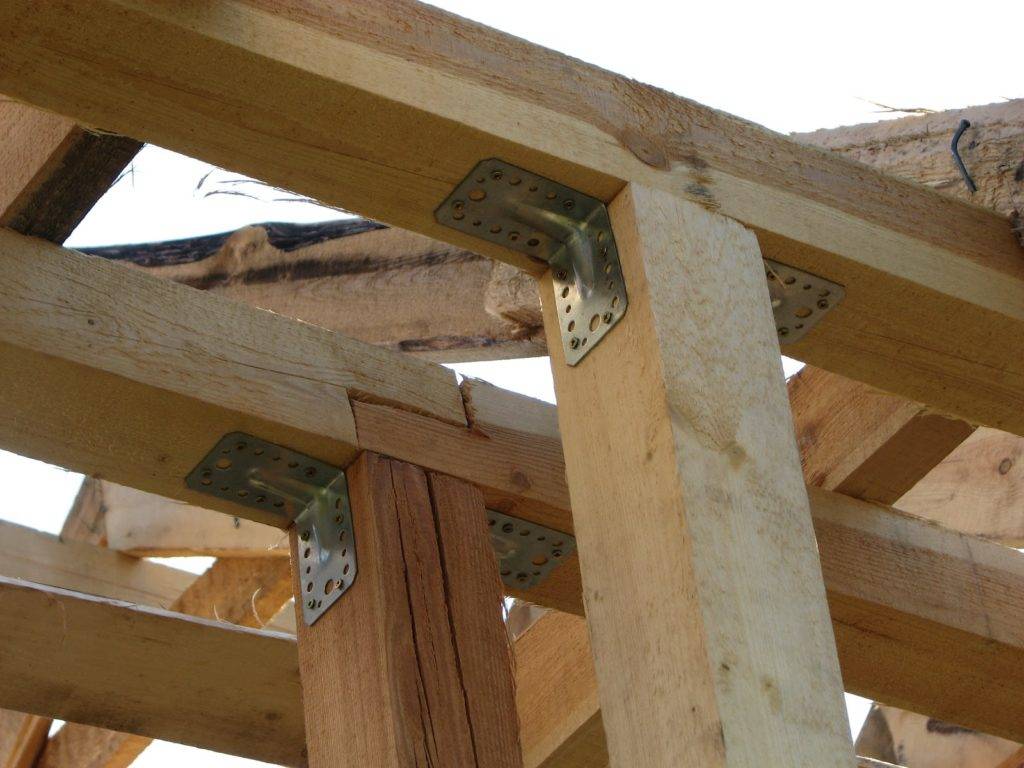

Собираем каркас. Процесс его устройства допускает сбор из бруса или сбитых досок. Проконтролируйте связку соседних балок, т.к. она отвечает за прочность и безопасность строения.

  • Под опорные лаги проложите листы рубероида их задача выполнить функцию гидроизоляции. Вертикальные опоры можно дополнительно укрепить металлическими скобами. Когда лаги уже готовы, на них можно постелить пол из досок. Уложите доски лицевой стороной вниз и не сбивайте их между собой, это позволит не испортить напольное покрытие в процессе выполнения работ. В момент установки вертикальных брусьев с помощью веревки и уровня проверяйте диагональ возводимой стены. Как видим, в вопросе как сделать каркас, сложностей не должно возникнуть.
  • Обшиваем стены. Когда дом из бруса практически готов, можно приступать к обшивке стен. В качестве материала чаще всего используют ОСВ плиты. Они легко крепятся, придают дому правильную геометрию, а также уменьшают количество используемых усиливающих балок в стенах. Плиты ОСВ прекрасно выдерживают нагрузку повышенной влажности, т.к. в их составе присутствуют 15 см щепы, расположенные в определенном направлении. Обшивка начинается от угла и продолжается по всей стене, крепеж осуществляется шурупами. После обшивки можно смело убирать временные опоры.
  • Кровельные работы. Когда каркас дома из бруса и стены готовы, приступаем к устройству крыши. Перекрываем крышу исходя из проекта дома и финансовых возможностей. Стропила крепим к каркасу дома, также можно обустроить мансардный этаж.
  • Укладка напольного покрытия. Тут все просто, переверните доски, лицевая сторона должна смотреть на вас и хорошо прибейте их к основанию.
  • Утепление. утепляют, как правило, минеральной плитой или базальтом. Крепят его с внутренней части дома между вертикальной балкой, сверху устанавливается слой пароизоляционного материала. Утепление крыши выполняется по такому же принципу. Внутрення отделка может быть выполнена из плит ОСВ или гипсокартона.
  • Окна и двери легко устанавливаются еще на этапе возведения всей конструкции.
  • Устройство отмостки предусматривает снятие верхнего слоя почвы глубиною в 20 см, а ширина учитывается исходя из вашего желания. В качестве опалубки можно использовать вынутую землю. На дно высыпаем слой щебня, тщательно трамбуем его, заливаем все битумом и цементным раствором.
  • Возведение цоколя. Через 14 дней можно начинать строить цоколь. В качестве материала можно использовать кирпич, главное при его устройстве оставляйте вентиляционные отверстия. Сделанная вентиляция требует установки металлической решетки или сетки, это создаст дополнительную защиту от атаки грызунов.

Наружная отделка может быть выполнена из любых материалов. Красиво будет смотреться окрашенная декоративная штукатурка. Внешняя отделка зависит от ваших пожеланий и возможностей.

Инструменты и материалы

Древесина является довольно простым в обработке материалом. Но чтобы получить ровные и чистые срезы, нужно работать острым, исправным и обслуженным оборудованием.

Для работы потребуется:

  • ножовка по дереву;
  • рулетка;
  • рубанок;
  • строительный уровень;
  • молоток;
  • угольник;
  • шуруповерт.

Этот перечень вполне можно расширить. Чем больший набор инструментов будет в распоряжении мастера, тем легче пойдет работа.

Перед началом стройки необходимо обзавестись такими материалами и приспособлениями:

  • брус 100х100 мм;
  • брус 50х100 мм;
  • минеральная вата;
  • анкерные болты;
  • саморезы;
  • гвозди;
  • гидроизоляционный материал;
  • щиты;
  • вагонка;
  • сайдинг;
  • антисептические препараты;
  • антипирен;
  • стальные уголки.

Основой для расчетов строительных материалов является схема дома.

На схеме подробно отображается размещение:

  • стоек;
  • обвязок;
  • поперечин;
  • укосин;
  • оконных и дверных проемов;
  • лаг;
  • стропил;
  • отделочного и кровельного материала.

После закупки материалов и подготовки инструментов можно приступать к работе.

Шаг № 3 Фундамент под каркасный дом

Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.

Утепленная шведская плита

Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:

  • Нет необходимости обустраивать обвязку и цокольное перекрытие;
  • Полы будут значительно жестче нежели деревянные;
  • Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
  • Может использоваться как теплоаккумулятор;
  • Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
  • Подходит почти под все виды грунтов;

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.

Столбчатый фундамент (ТИСЭ)

Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубления лента не вписывается в бюджет строительства.

Свайно-винтовой фундамент

Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней ). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.

Фундамент на забивных сваях

Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.

Ростверк и обвязка фундамента

Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.

Укладка лежня на ленточный фундамент
Ростверк на столбчатый фундамент

Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.

Обвязка свайно-винтового фундамента

Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.

Обвязка из 3-х досок

Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.

Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.

Монтаж нижней обвязки

До начала монтажа каркаса бетон фундамента должен успеть отвердеть. Так как вес деревянного каркаса намного ниже, чем вес, например, кирпичной стены, то чаще всего используется не сплошной, а ленточный фундамент.

Допускается устройство свайных фундаментов. Перед укладкой брусьев нижней обвязки необходимо дополнительно выровнять поверхность фундамента, например с помощью тонкого бетонного слоя. Хотя выравнивание можно сделать и после крепления нижней обвязки к бетону – с помощью электрорубанка.

Перед укладкой брусьев на бетон необходимо уложить слой гидроизоляции (подойдет обычный рубероид).

Укладку рубероида следует производить непосредственно перед монтажом нижней обвязки. Запрещено надолго оставлять рубероид просто лежать на фундаменте.

Чаще всего брусья крепят к фундаменту анкерными болтами. Также можно оставить арматурные выпуски еще на этапе заливки фундамента, это облегчит крепление брусьев. Длину анкерного болта необходимо подбирать исходя из того, что как минимум 100 мм болта должно находиться в бетоне.

Максимальный шаг между анкерами должен находиться в пределах 1,0 – 2,4 метра. Если брус короткий, то его необходимо прикрепить как минимум 2 анкерными болтами.

В углах брусья соединяются между собой, несмотря на множество способов соединения, чаще всего используется соединение выборкой в лапу или в полдерева. Для большей надежности угловое соединение усиливается гвоздями либо с помощью деревянного нагеля.

Для того, чтобы дерево не расщепилось, гвоздь нужно забивать на расстоянии 1,5 – 2,5 см от края бруса.

Деревянный нагель изготавливается из твердых пород дерева и имеет цилиндрическую или 4-гранную форму. Он служит одновременно и для соединения брусьев нижней обвязки и для установки угловых стоек. Длина нагеля подбирается исходя из того, что он должен как минимум на 100 мм возвышаться над поверхностью брусьев нижней обвязки.

При установке нагеля допускается смазать отверстие под него и сам нагель казеиновым клеем.

На этом можно считать монтаж нижней обвязки завершенной. Перед дальнейшими работами нужно проверить обвязку на перекос. Для этого измеряются диагонали и углы между брусьями.

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

  1. Устанавливают по периметру дома лобовую доску 50х200 мм.
  2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
  3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
  4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

  1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
  2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
  3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
  4. Размечают места крепления стропильных ног.
  5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
  6. Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
  7. Прикручивают к низу стропил карнизные планки.
  8. Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
  9. Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

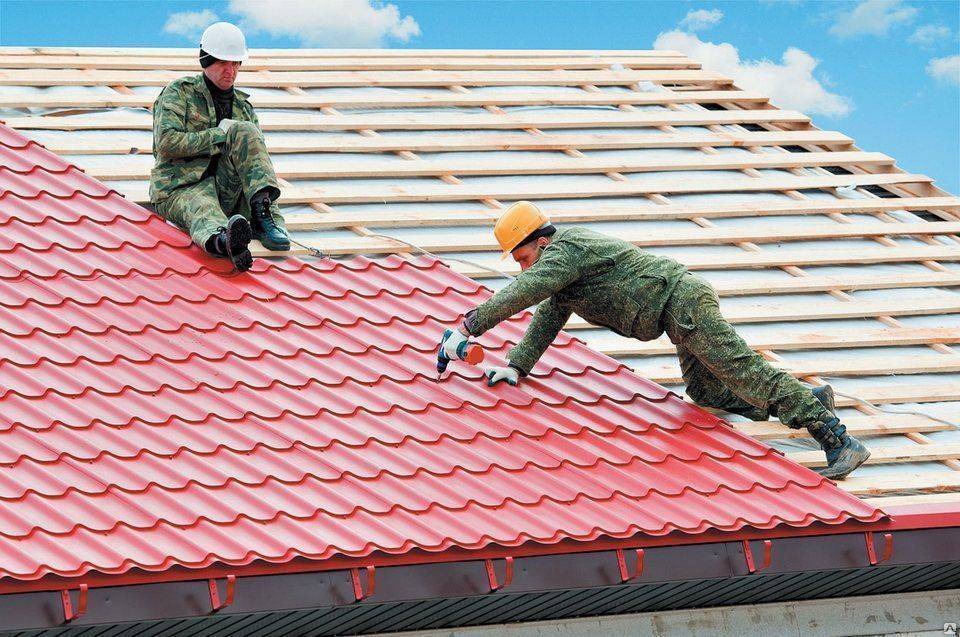

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

  1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
  2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
  3. Устанавливают коньковые элементы и ветровые планки.

Каркас дома из бруса 150х150 своими руками

Каркасная технология необыкновенно популярна в частном малоэтажном строительстве. Сооружение такое имеет небольшой вес, а, значит, не требует заглубленного фундамента, довольно быстро возводится, и подходит для возведения как временных жилищ, так и стационарных.

Каркас из бруса

Как собрать дом из бруса 150х150 своими руками +Фото и — Подробная инструкция

В статье рассказывается о возможности самостоятельного возведения сруба дома из бруса 150х150 своими руками, расскажем в подробной инструкции с фото и видео материалами.

Раскрываются некоторые секреты для успешного выполнения основных мероприятий по строительству дома.

Как экономно, но, не теряя в качестве, обзавестись собственным жильём на долгие годы.

На что обратить внимание и правильно сделать работу

Как воплотить заветную мечту о собственном доме?

Это легко сделать самому. Построить себе дом своими руками легче из деревянного бруса. Дерево относится к традиционным материалам, качество проверенное временем.

Производство готового бруса хвойных пород в наше время представлено широким количеством вариантов. При наличии готового проекта есть возможность заказать материал под шаблон.

Производство будет длительным по времени, но компенсируется при монтаже.

7 шагов к реализации мечты

После принятия решения о строительстве жилья, необходимо провести ряд подготовительных мероприятий.

Лучшим временем для этого считается поздняя осень и зимнее время. На все действия необходимо потратить много времени и желательно подгадать этот период к началу строительного сезона с середины вены до ранней осени:

  1. Определится с выбором участка.
  2. Заказать или купить готовый типовой проект для дома.
  3. Заказать и приобрести основной материал.
  4. Выполнить подготовительные работы.
  5. Заготовить расходные материалы.
  6. Закупить инструмент.
  7. Заключить договора с подрядчиками.

Первый этап. Подготовка земельного участка

  • очистка от мусора и растительности,
  • выравнивание выполняется с помощью специальной техники,
  • разметка опалубки под фундамент с помощью колышков, шнура и нивелира,

Важно! Необходимо воспользоваться услугой специалиста. От этого процесса зависит качество постройки

Материалы

Применяемый материал для самостоятельного монтажа должен быть сухим и лёгким

  • Брус сечением не более 150 Х150 мм. Предварительно его обрабатывают специальным антисептическим раствором для предотвращения возникновения грибка и плесени.
  • Джутовый уплотнитель.
  • Деревянные нагели. Шпильки для крепления бруса между собой в венцах.
  • Доски. Для устройства косяков под двери и окна, для монтажа кровли.

Процесс работ

Первый венец укладывается на фундамент по периметру. Предварительно фундамент укладывают рубероид, в качестве гидроизоляции, и слой джута.

Для информации! Венцом называют ряды бруса уложенные вертикально. Джутовый уплотнитель необходим для герметизации швов между брусом.

Последующие венцы монтируются по раскладке проекта. Между собой деревянные детали соединяются нагелями. Сквозные отверстия просверливаются меньшим диаметром, чем толщина шпильки. Забивают её молотком, лишнюю выступающую часть срезают под основание.

Соединяются брусья между собой, в местах перевязки с перегородками при помощи связки паз-гребень. В углах соединение, для большей прочности, применяют трёх видов:

  1. с использованием коренного шипа,
  2. соединение в пол бруса,
  3. впритык.

Важно! Вырезать узлы соединения легче по заранее изготовленному шаблону. Резы делаются с учётом припуска для утеплителя

Примыкания получатся ровными и надёжными узлами.

Между венцами и в соединениях так же укладывается джут. На втором венце врезают балки для настила пола. Под каждую деталь на расстоянии 1,5 метра выкладывают из керамического кирпича опоры. После монтаж четвёртого венца, производится черновой настил пола из досок толщиной не менее 40 мм.
