Как понять, что обозначает чертеж с разрезами каркасного дома для ПМЖ

Советы эксперта

Во время выбора проекта следует учитывать, что любые архитектурные новшества могут усложнить весь процесс изготовления щитов. Кроме этого они приводят к дополнительным незапланированным затратам;
Следует выбирать утеплитель, который имеет высокую теплоизоляцию и длительный срок эксплуатации;
Желательно выбирать такие размеры щитов, вес которых позволяет осуществлять сборку в домашних условиях без использования дополнительных средств механизации;
Перед тем, как заключать договор на изготовление щитовых панелей, все-таки следует подробно ознакомиться с уже выполненными работами данного изготовителя. Лучше всего проехать по адресам, по которым уже построены дома. Также желательно поговорить с владельцами и узнать их мнение об этом изготовителе. После полной информации на основании отзывов, уже можно будет понять стоит ли заказывать услуги именно у этого изготовителя.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток;
Обеденную зону, прихожую и санузел лучше располагать на западной стороне;
Окна в комнатах для гостей выходят на юг или юго-восток.

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Требования к чертежам

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками являются указания расстояния от потолка до пола.

Высота потолков стандартных жилых помещений – не больше 3 м,
Промышленного каркасного здания будет выше – от 3,3 м,
Помимо стен и их отверстий на чертеже есть перила, локализация лестниц, их высота,
Для окон в стене указывается высота подоконника. Для здания с мансардой она равна 80 см, от потолка до окна – не больше 30 см.

Эти сведения пригодятся специалистам и будущим хозяевам. Благодаря этой информации у владельцев будет возможность спланировать обустройство всех конструкций здания, опираясь на чертеж разреза здания.

Дом в разрезе по лестнице чертится после осуществления всех расчетов при проектировании. Сначала при построении и вычерчивании разреза здания нужно проведение координационных осей, после вычерчивания стен, отметка уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке нижнего этажа отложить 300 мм (это ширина ступени), соединить точку с последней точкой уровня промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

Подробная информация про технический план для дачного дома

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка основными линиями

Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

Каркасный дом с балкономИсточник vash-remontik.ru

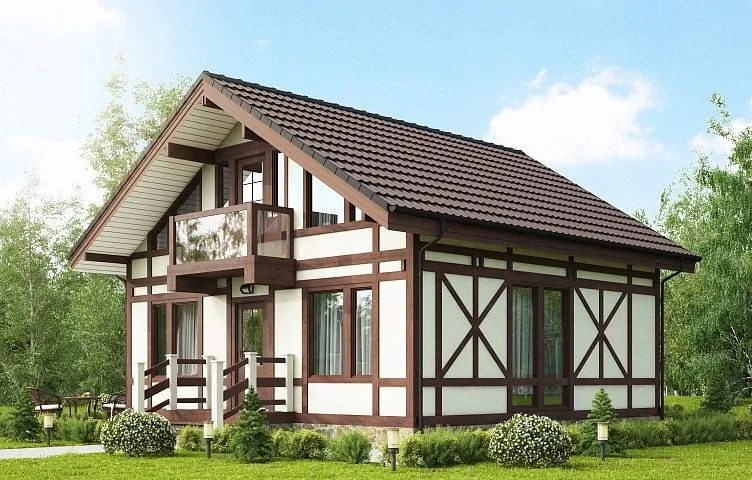

Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru

Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Двухэтажный каркасный дом с мансардой

Пространство, отведенное под чердак, нередко используется как второй этаж каркасного дома. Но для реализации такого решения конструкция скатов крыши должна быть спроектирована особенным образом, чтобы можно было при необходимости увеличить пространство чердака. Такой этаж носит название мансардного, а само решение дает возможность в значительной степени сэкономить строительные материалы и увеличить жилую площадь.

Очень часто чердачный этаж выполняет роль кабинета или спальни. Преимуществом обустройства мансарды можно назвать более бюджетную стоимость, благодаря исключению перекрытий верхних участков стен.

Особенно востребованы каркасные дома с мансардой компактного размера. Стандартные размеры таких строений – 6х4, 6х6, 6х8 или 8х8 м. Общая площадь такого дома будет составлять от 50 до 130 кв. м.

Каркасный дом 6 на 6

Двухэтажный каркасный дом 6 на 6 – это здание, которое подходит прежде всего для самых маленьких участков. На первом этаже такого сооружения можно разместить прихожую и общую комнату с кухней. Последние два помещения могут быть объединены между собой для того чтобы расширить пространство.

Схема постройки 6 на 6 м.

На верхнем этаже проект двухэтажного каркасного дома 6 на 6 метров позволяет организовать либо одну большую спальню, либо две незначительных по своей площади комнатки для отдыха.

Санузел лучше всего разместить на первом этаже, выделив ему небольшой участок. Это можно сделать даже под лестницей на второй этаж, что позволяет существенно сэкономить свободное пространство, которым каркасный дом двухэтажный 6х6 метров не может похвастаться.

Каркасный дом 6 на 8

Двухэтажный каркасные дома 6 на 8 метров тоже пользуются существенной популярностью. Они позволяют более рационально организовать пространство здания. Главное для этого – продумать правильную планировку. Она должна основываться на количестве членов семьи, а также предназначении сооружения.

Расположение помещений строения.

Каркасный дом 9 на 9

Проект каркасного двухэтажного дома 9 на 9 метров отличается тем, что он позволяет, кроме обязательных комнат дополнительно еще выделить помещения для кабинета, столовой или же гостевой.

Каркасные дома 9 на 9 метров не могут разместиться на слишком маленьких участках, где дополнительно еще будет организована детская площадка, огород или сад

Именно поэтому очень важно правильно предварительно осуществить распределение полезной площади таким образом, чтобы приусадебной территорией было удобно пользоваться

Устройство фундамента: МЗФЛ и свайно-винтовой

Легкость конструкции – одно из главных различий каркасного дома от традиционного кирпичного, которое влияет на выбор фундамента. Вес «каркасника» обычно не превосходит 20 тонн, это дозволяет удешевить систему, не заглублять фундамент и не созодать его мощным. Почаще всего это МЗФЛ (мелкозаглубленный ленточный фундамент) для каркасно-щитовых домов либо свайно-винтовой фундамент для СИП-домов, спроектированных по канадской технологии.

1. Ленточный фундамент – это бетонная лента, которая проходит под всеми несущими стенками дома, как наружными, так и внутренними. Укрепление – арматурный основа. Это желательный вариант для каркасного дома, за счет которого заказчик может дозволить для себя устройство подвала либо цокольного этажа. Секрет популярности МЗЛФ также кроется в простоте возведения своими руками и доступности цены.

Главные этапы установки ленточного фундамента содержат в себе:

Подготовку грунта с следующим снятием злачного слоя и сглаживанием поверхности;

Создание песчано-щебеночной подушечки и установку закладных под прокладку коммуникаций;

Установка опалубки и гидроизоляции, изготовка арматурного каркаса;

Заливка бетонной консистенции;

Разборка опалубки опосля отвердевания бетона и приобретения им прочности.

Непременное условие для МЗЛФ – отсутствие высочайшего уровня грунтовых вод. В неприятном случае будет нужно создание действенной дренажной системы.

2. Свайно-винтовой фундамент обходится заказчику еще дешевле МЗЛФ, что разъясняется применением принципно другого подхода, наименее дорогостоящих материалов и облегченной технологии монтажа. Получить высококачественный и крепкий фундамент каркасного дома своими руками можно практически за один денек, при этом его можно применять сходу опосля монтажа.

Установка свайно-винтового фундамента начинается с исследования земли для обозначения глубины залегания несущих слов и определения нужной длины и количества винтообразных свай. Проект дорабатывается с учетом черт грунта и обозначенной длины свай. На базе этого делается закупка свай и их доставка на строительный объект. Установка этого вида фундамента осуществляется согласно плану свайного поля, вне зависимости от времени года.

Его преимущество заключается не только лишь в быстроте установки, да и отсутствии вреда для ландшафта за счет отсутствия песчано-щебеночной подготовки и земельных работ. Нет следов от тяжеленной спецтехники, обычных гор строительного мусора и грязищи. К тому же, внедрение винтообразных свай содействуют созданию воздушной прослойки под домом, предотвращающей возникновение сырости в помещении и сохранению тепла.

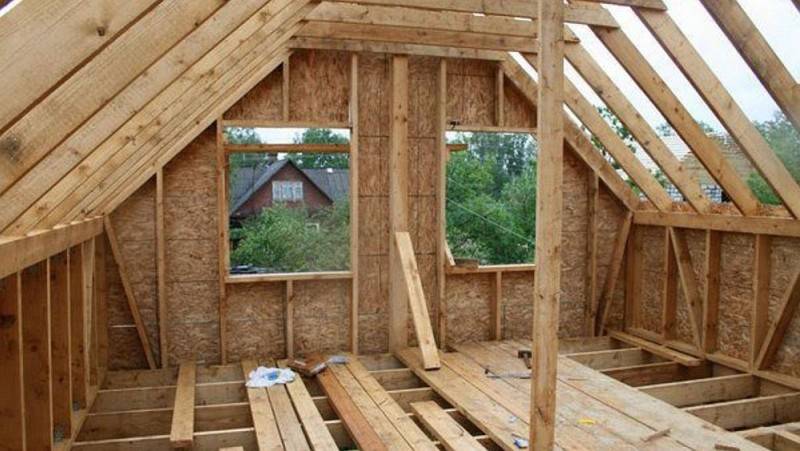

Устанавливаем каркас. Пошаговая инструкция

Алгоритм установки каркаса:

Формирование нижней обвязки, соединённых между собой по типу «шип-паз» и подогнанных таким образом, чтоб при монтаже не возникло зазоров. Если дерево плохо обработать антисептиком – при длительном соприкосновении с металлом (то бишь с крепежами) оно начнёт гнить, и в таком случае вместо данного типа крепежа лучше использовать деревянные нагели.
Монтаж вертикальных досок. Их высоту определяют в зависимости от планируемой высоты потолков. В области монтажа вертикальных досок устанавливаются нагели.
На нагели устанавливаются стойки. Далее вертикально выравнивают брусья. Чтобы угол был правильно зафиксирован, целесообразно применение временной распорки.
После того, как все стойки будут укреплены и зафиксированы исключительно в вертикальном положении, проводится верхняя обвязка

Важно учесть, что пазы верхней обвязки должны находиться строго под 90-градусным углом по отношению к нижней.
Затем крепятся потолочные балки. Их распределяют шагом в 50см, и в обязательном порядке они должны совпадать с вертикальными стойками.
После этого устанавливаются дополнительные опорные брусья

Их распределяют в области межкомнатных перегородок с целью поддержки балок потолка и исключения их провисания.

Выполнив данный алгоритм установки каркаса можно приступить к утеплению дома и сооружению крыши.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.

Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях.
Возможно, участок необходимо выровнять, для этого надо вызвать строительную технику.
Для некоторых участков, где ведется каркасное строительство, инструкция будет актуальна, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Общие сведения

Кроме того, он отвечает за устойчивость и даже за безопасность. К его функциям относится и выведении излишней влаги наружу, дом должен “дышать”. Правильная отделка стен помогает сохранить нужную температуру внутри. Делая помещение летом прохладным, а в холодную погоду тёплым.
Планировка каждого этажа проводиться в соответствии со строительными правилами, отражёнными в нормативных документах и ГОСТах. Ею занимаются на этапе проектирования, учитывая общую площадь помещения.
Зонируют комнаты на жилую и хозяйственную части. Обозначая места нахождения окон, дверей, санузлов и т.д. Делают специальный перечень с наименованием всех помещений дома. Разрабатывают спецификацию оконных и дверных проёмов.

Спецификация

Одним из основных документов, является спецификация. Она представляет таблицу с перечислением всех необходимых деталей. Описывает их особенности. Даёт полные характеристики изделиям, опираясь на существующие стандарты. Благодаря точным данным спецификации, можно просчитать бюджет строительства.

Чертежи разрезов

Далее идут чертежи разрезов каркасного дома. Они показывают внутренние комнаты. Виден функционал и назначение помещений. Разрезы в сумме с планом здания отображают позиции нахождения стен, межэтажных перекрытий, показывают высоту и размещение лестниц и потолков. Здесь сразу видна связь между деталями.

На плане чертежа в разрезе всегда указывается разрезная линия. Обозначается её место и направление. Правильно показывать два разреза помещения. В продольном по оси симметрии и поперечном, перпендикулярно оси, варианте. Обязательно проставляются все размеры. Высота помещения общая, отметки пола, нулевые отметки, перекрытия, высота окон и дверей.

На разрезах чертежей указывают следующие величины:

координационные оси дома, крайние оси, оси деформационных швов;
отметки пола, этажа, нулевую отметку;
отметку основания несущей конструкции и опорной части;
отметки верхнего предела стен, карниза;
размер проёмов;
толщину стен, их привязку.

Назначение дома

Этот параметр очень сильно влияет на общую стоимость и чертеж здания. Назначение дома — это особенность его использования, прямое назначение, условия эксплуатации в разное время года.

Типы домов: жилой, коттедж, летняя дача — влияют на толщину стен, применяемый утеплитель, набор коммуникаций для комфортного проживания.

При неправильном определении общего назначения здания можно переплатить большую сумму. Нерациональное использование ресурсов лишит возможности правильно отделать помещения изнутри, добавить слой для перекрестного утепления, проч.

На данный момент большинство заказчиков останавливаются на выборе загородных коттеджей, которыми пользуются только в летнее время. Постройка крупного здания, в котором можно жить в течение целого года, обходится намного дороже из-за дополнительных слоев утепления, гибкой настройки удобств, включая теплый пол, прочную крышу и гибкую систему отопления.

Летние дома имеют меньшую квадратуру, возводятся за считанные недели и имеют высокий ресурс. Стандартные каркасные объекты сохраняют прочность в течение 20-30 лет без необходимости в капитальном ремонте.

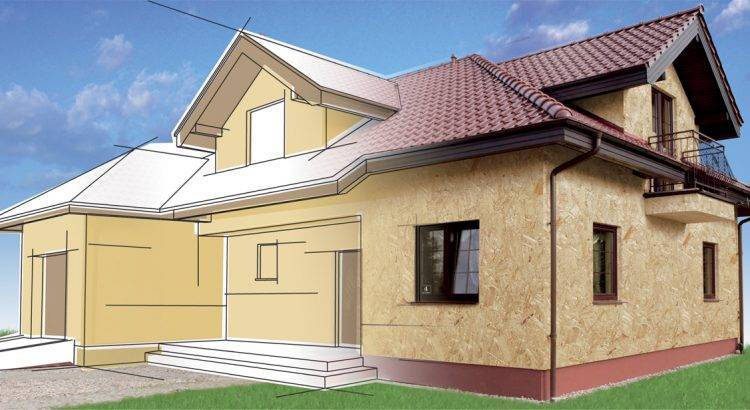

Наружная обшивка стен

Каркасные дома принимают немалую нагрузку на основную силовую конструкцию, потому то, из чего делают их стены, немало влияет на надежность здания и срок службы. Грамотно подобранные облицовочные материалы позволят сохранить форму дома на протяжении многих лет, а также успешно противостоять негативным внешним воздействиям.

Плиты ОСБ

ОСБ-3 является влагостойкой ориентированно-стружечной плитой, имеющей повышенную жесткость. Материал производится путем прессования и склеивания 3-4 слоев древесной стружки. Каждый из них имеет свое направление, что задает дополнительную жесткость.

Среди достоинств материала:

Хорошее соотношение цена/качество;
С плитами легко работать: резать, сверлить, шлифовать;
Для крепежа можно использовать гвозди, саморезы, дюбеля и т.п.;
Кромка плит не крошится даже при близком расположении к краю крепежных элементов;
Не происходит деформации под воздействием температур либо атмосферных осадков.

Среди недостатков можно выделить плохую паропроницаемость. Стены каркасного дома из ОБС «не дышат».

Кроме того, не стоит забывать, что в качестве клеевого материала для плит используются смолы на синтетической основе. А это означает, что в составе могут быть формальдегиды и фенол. Но стоит заметить, что произведенные по европейским стандартам плиты безопасны для здоровья. Наиболее экологичным считается материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты

ЦСП изготавливается из цемента высоких марок и стружки древесины. Для улучшения характеристик также применяются особые добавки.

Материал обладает следующими достоинствами:

Влагоустойчив, не боится плесени;
Не привлекает грызунов;
Не токсичен, не выделяет вредных веществ, безопасен для здоровья;
Плохо горит;
Сохраняет тепло;
Обладает неплохой паропроницаемостью;
При облицовке каркаса создает ровную поверхность.

Но нельзя забывать и про недостатки:

Немалый вес;
Сложно обрабатывать;
Для сверления требуется прикладывать немалые усилия;
В ходе работы много пыли;
Высокая стоимость.

В каркасном строительстве рекомендуется применять плиты толщиной в 12-18 миллиметров.

ДВП

Спрессованные в плиты волокна древесины и являются так называемым ДВП. Как и в случае с ОСБ, материал имеет многослойную структуру, при том различное направление волокон. Клей в производстве не используется. В ходе прессования под воздействием высокой температуры, смолы, содержащиеся в древесине, скрепляют материал.

Преимущества материала:

Экологическая чистота;
Малый вес плит;
Паропроницаемость.

Недостатком ДВП можно назвать слабую жесткость. При использовании этого материала для обустройства стен каркасного дома требуется монтировать укосины и использовать жесткую облицовку. Для использования в каркасном строительстве подходят плиты толщиной как минимум в 2.5 см.

Фанера

Листы фанеры представляют собой шпон, склеенный из нескольких слоев. Для каркасного дома подойдет фанера, имеющая толщину как минимум в 1.2 сантиметра.

Плюсы материала:

Устойчивость к низким температурам;
С ним легко работать;
Высокие показатели прочности на сжатие;
Низкая цена.

При том фанера легко горит и содержит в своем составе смолы на синтетической основе, возможно появление сколов.

Недостатки каркасных домов

каркасные дома пожароопасны

Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной. Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе ощущается вибрация и хорошо слышны шумы

Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.
