Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

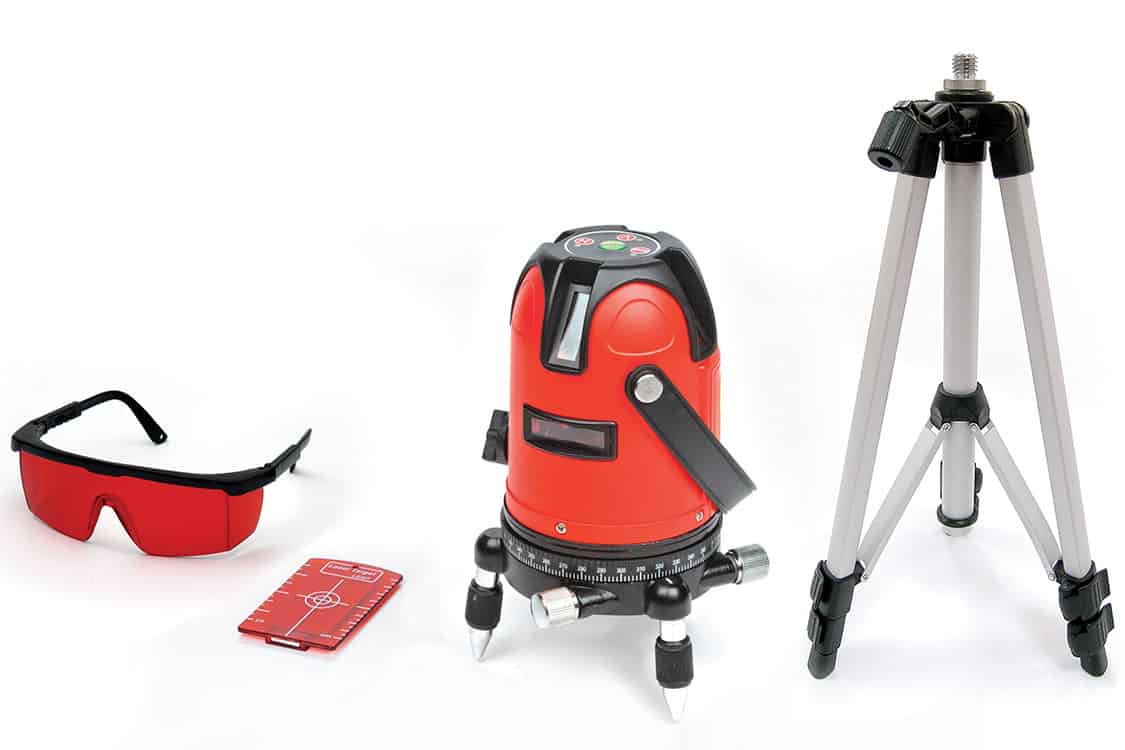

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

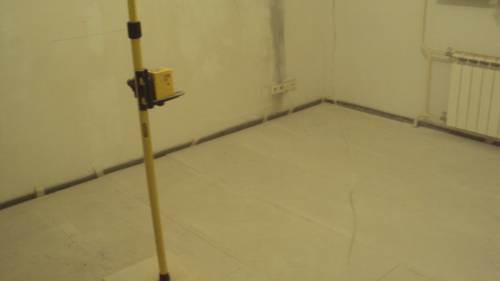

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

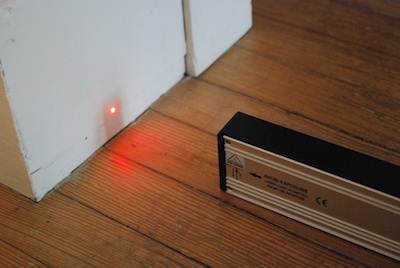

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Это интересно: Как правильно поставить цепь на бензопилу — правила, основные трудности

Приводим нивелир в рабочее состояние

Качество конечного результата напрямую зависит от того, как правильно нивелир был выставлен в рабочем положении. Поэтому в первую очередь для него надо найти оптимальное место, а также установить, как это требует инструкция от производителя. Поэтому предлагаем рассмотреть несколько требований, влияющих на качество работы инструмента:

• Прибор устанавливается так, чтобы на пути лазера не было препятствий. Последние могут преломить луч, то есть исказить наносимые на плоскости линии.
• В инструкции к применению обязательно указывается максимальное расстояние установки лазерного нивелира от объекта или плоскости. Превышать данный показатель нельзя. А вот уменьшать можно. Это поможет снизить погрешность нанесения линий. Поэтому прибор рекомендуется устанавливать поближе к ремонтируемым конструкциям, на которые наносятся линии. Сегодня производители предлагают лазерные нивелиры с дополнительными приёмниками лучей, которые устанавливают напротив прибора на стены, потолок и другие плоскости. Именно это дополнение позволяет увеличить максимальное расстояние без снижения качества.
• Лазерный уровень надо устанавливать на ровную плоскость. Это может быть даже обычный стол. Но лучше, если это будет штатив или специальный держатель. Главная задача установки – жёсткая фиксация инструмента. Нельзя допускать, чтобы в процессе работы нивелир вибрировал или сотрясался. Только так можно добиться высокой точности наносимых линий и выдерживания требуемых размеров.

Лазерный уровень надо устанавливать на ровную поверхностьИсточник gidpoplitke.ru

• Перед включением прибор надо выставить по горизонтали. Именно поэтому производители позаботились о пузырьковом уровне, который находится на корпусе лазерного уровня. Сегодня многие компании предлагают инструменты с функцией самовыравнивания. То есть, когда нивелир стоит неровно, изнутри издаётся звук. Как только горизонт пойман, звук выключается, что говорит о готовности.
• Предупреждаются работники о том, что идёт работа с лазером. Если луч попадёт в глаза, то это может травмировать их.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

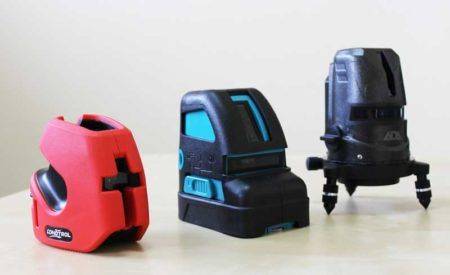

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

• Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
• Если устройство работает на батарейках, то вставляем их в отсек для питания.
• Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Это интересно: Как пользоваться клеевым пистолетом — инструкция, что можно клеить

Лазерный уровень: разновидности

Лазерным уровнем называют направленный луч, способный наносить точку или линию на любую поверхность, по которой требуется провести выравнивание. Устройства такого типа разделяют на две ротационные и призменные. Последние являют сбой недорогие приборы, простые в ежедневном использовании. Свет такие приборы получают от светодиодов. Он благодаря специальным призмам превращается в направленный луч. Такое устройство является достаточно надежным, поскольку лишено каких-либо сложных механизмов конструкции. По сути, там нечему ломаться. Как правило, в данных приборах устанавливают две призмы. Благодаря такому решению можно выровнять поверхности в горизонтальном и вертикальном положении. При этом использовать такой функционал можно вместе (в таком случае они образуют крест) и по отдельности. Дальность действия этого уровня является небольшой, она составляет не более 20 метров. Тем не менее, для выполнения строительных и ремонтных работ в квартире такой вариант вполне приемлемый. Ротационный уровень позволяет проводить выравнивание и прочие работы на больших площадках, поскольку дальность его действия составляет в пределах 500 метров. По сравнению с призменным уровнем стоимость такого варианта более дорогая. Именно поэтому его не стоит покупать, если вам требуются работы только в помещении. В том случае, когда вы занимаетесь строительством профессионально, то лучше купить ротационный уровень.

Что собой представляет лазерный уровень

Для отметок лазером используют направленный луча света, который излучают диоды. Еще древние знали, что луч света распространяется прямолинейно в прозрачных средах. Таким образом, он является идеальной системой координат для разметки линий и их пересечений. Лазерный уровень бывает двух видов:

1. Настраивается и устанавливается прибор вручную. Для этих целей пользуются небольшим встроенным пузырьковым нивелиром. Это самый простой тип приборов данной линейки, но довольно эффективный и надежный.
2. Второй вид – приборы, которые самовыравниваются в плоскости.

Первый подходит для бытового пользования, отдельных видов строительных работ: выравнивания поверхности стен и пола.

Он довольно прост в использовании. С его помощью производится установка гипсокартонных конструкций и перегородок, применяют для кладки плитки.

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Для тех, кто только начал пользоваться лазерным нивелиром или только намеревается его приобрести, рекомендуем ознакомиться, какая в принципе встречается погрешность у лазерных уровней.

Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 5 метров друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180 градусов и отмечаем точку на противоположной стене, точку ставим на пересечении вертикальной и горизонтальной плоскости.

Дальше переносим лазерный нивелир к одной из стен и устанавливаем на расстоянии 0,6 – 0,7 метра от стены, и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) – (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Пример: При проверке точности у лазерного построителя плоскостей, расстояние между точками составило: (а1 и а2) = 4 мм, а (b1 и b2) = 6 мм. Таким образом, полученная погрешность лазерного уровня: (b1 и b2) – (а1 и а2) = 6 – 4 = 2 мм. Сравниваем полученную погрешность, с погрешностью, заявленной производителем.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверить горизонтальную плоскость у нивелиров с конусными призмами, типа Hilda 3D, или нивелиров с цилиндрическими призмами, но также имеющих горизонт 360 градусов, типа ADA 6D Servoliner, проще всего прогоняя все стороны горизонтальной плоскости через точку на расстоянии 5 – 10 метров. Тут также следует помнить, как правильно считается погрешность.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

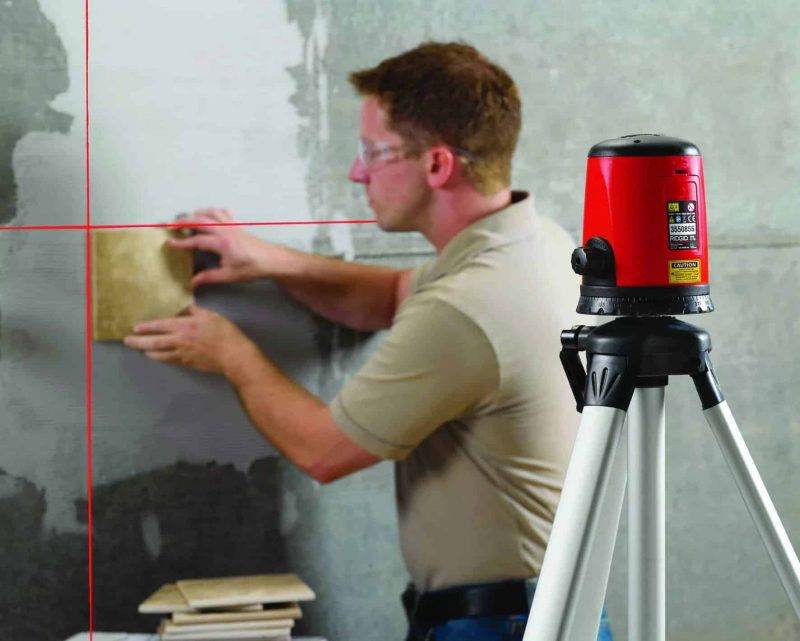

Применение при отделке кафельной плиткой — крестовая проекция

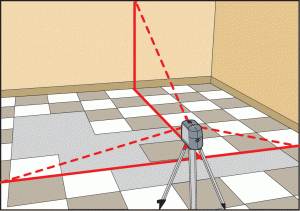

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Оштукатуривание с помощью маяков и нивелира

Это один из самых быстрых и точных современных способов отделки, который позволяет получить идеальную поверхность в сжатые сроки.

1. Предварительно нужно подготовить и загрунтовать поверхность. На ней разметить вертикальные линии, где будут стоять маяки, отступая 10 см от углов, расстояние между соседними должно быть на 15–20 см меньше длины правила.
2. Включить на лазерном нивелире режим построения вертикальной плоскости. Отметить на смежных стенах, примыкающих к ремонтируемой, метки на расстоянии 5 см от углов. Выставить плоскость нивелира по меткам. На правиле сделать метки на расстоянии 4 см от края. Выставив правило вертикально по меткам с помощью нивелира, получим зазор между ним и стеной около 1 см плюс-минус в зависимости от неровности.
3. Теперь в этот зазор устанавливаем маяки. Нужно убедиться, что они в любом месте установки будут проходить в него, при необходимости придвинуть или отодвинуть лазерную вертикальную плоскость. После окончательной разметки и убеждения, что все сможет встать на место, замешиваем штукатурку и наносим небольшое количество на стену по разметке через каждые 0,5 м.
4. Приставляем маяк к стене и обмазываем штукатуркой. Прижимаем правило к маяку и подбиваем в необходимых местах, чтобы метки на правиле совместились с лазерным лучом. Если это делать не правилом, а руками, можно согнуть маяки. Снимаем излишки штукатурки с маяка и правила. Проверяем еще раз вертикальность маяка и оставляем застывать, переходя к следующему маяку. Время высыхания зависит от количества штукатурки и материала поверхности.
5. После высыхания всех маяков размешиваем штукатурную смесь и наносим ее между двумя маяками. Правило прижимаем к маякам и разглаживаем штукатурку движениями снизу вверх, пошатывая инструмент влево-вправо. Убираем излишки смеси с правила. Заполняем щели в стене шпателем или мастерком. Затем правилом делаем финишный проход. Переходим к следующей паре маяков. После работы получается практически идеальная поверхность, готовая под финишную отделку.

Для построения угла в 90 градусов на кухне или в ванной для установки крупногабаритной мебели тоже можно использовать нивелир. В этом случае требуется прибор, который может строить перпендикулярные вертикальные плоскости, а этот режим доступен практически в любой сегодняшней модели.

Нужно выставить уровень относительно уже готовой вертикальной стены по меткам, которые делались при ее выравнивании. Или поставить новые метки, проверить, что лазерная плоскость идеально параллельна стене, и отбить угол 90 градусов. Затем разметить смежную стену, так же отбить, выставить маяки, следуя указаниям, которые приводились выше, и оштукатурить стену. В итоге получится прямой угол между плоскостями.

Когда инновации приходят к нам в дом

Моделей и принципов работы лазерных уровней разработано немало – они, собственно, и определяют, какова будет цена этого устройства

Вот когда действительно понимаешь, что создатели лазеров достойны были Нобелевской премии.

Преимущества

Среди преимуществ использования лазерных уровней, или нивелиров, можно перечислить следующие, относящиеся как к строительной сфере, так и к общечеловеческой:

Во-первых, только лазерные уровни обеспечивают точное определение всех горизонталей и вертикалей при выполнении строительных работ. Порой требования СНиП вводят параметры, которые исчисляются долями процента. С такими величинами может справиться только лазерный уровень.
Например, требования не допускают при выравнивании полов отклонения двух точек по вертикали более чем на 0,2% расстояния между ними. Пятая часть процента – это 8 мм при расстоянии в 4 метра. На глазок это уже не обеспечить.

• Во-вторых, лучшие модели лазерных уровней способны запоминать все измеренные величины и восстанавливать историю их изменения с течением времени, что оказывается очень полезным при работе на больших площадях, когда приближение к необходимым параметрам происходит постепенно.
• В-третьих, световые отметки, генерируемые лазерным уровнем, остаются на стене сколь угодно долгий промежуток времени, освобождая от необходимости постоянного наличия под руками другого прибора контроля. Можно сказать, что лазерный уровень – прибор контроля в реальном масштабе времени, по-модному – онлайн.
• В-четвёртых, лазерный уровень – совсем другая культура производства работ, он уже не допускает у строителей вечно грязной робы, не стираемой неделями. Это преимущество, может быть, является одним из самых главных при использовании этих приборов из научных лабораторий.

Каждой модели соответствует своя инструкция по установке и использованию, некоторые не обходятся без вспомогательных средств

Порядок работы

Тем и хороши эти приборы, что при видимой сложности, порядок работы с ними довольно прост:

• Сначала проводится предварительная подготовка пола, его просушивание и первичное выравнивание – удаление выбоин и грунтование впадин пола.
• Решите для себя, чем будет выравниваться пол. Если перепад уровня небольшой, до 2 см, то лучше всего использовать выравнивающие. Если перепад значительный, то уже придётся использовать цементную стяжку.
• Для использования уровня он помещается на самую высокую точку неровного пола.
• Во всех точках ниже генерируемой лазером линии устанавливаются направляющие маячки, крепление которых удобнее всего провести саморезами.
• Между маячками протягивается металлическая армированная сетка, которая заливается приготовленным слоем бетона.
• После недельной сушки вновь проведите контроль лазерным уровнем. Если неровности остаются, то они будут незначительны и легко могут быть устранены выравнивающей смесью.
• Проверку обязательно проводите со всем пяти характерных точек помещения – четырёх углов и центра.

Самое главное – лазерный уровень для стяжки пола обеспечивает идеальные углы, как по вертикали, так и по горизонтали

Режимы работы

Все лазерные уровни, так или иначе, обеспечивают следующие 8 режимов работы:

Вот они 8 режимов работы любого лазерного уровня, своими руками эти режимы не реализовать (описание см. в тексте)

• A – идеальное получение горизонтали по всему периметру помещения и на любой высоте;
• B – получение строго вертикальных плоскостей под любым углом к вертикальным стенам помещения;
• C – контроль угла строго в 90 градусов вверх или вниз относительно горизонтальной плоскости;
• D – контроль угла строго в 90 градусов влево или вправо относительно вертикальной плоскости;
• E – получение угла в 90 градусов относительно направления на заданную точку, когда обе точки на стенах, исходная и получаемая, лежат в одной плоскости;
• F – получение угла наклона по оси X, относительно расположения прибора;
• G – получение угла наклона по оси Y, относительно расположения прибора;
• H – измерение расстояния между двумя любыми точками в объёме помещения; незаменимый режим, который практически не реализовать с достоверной точностью без лазера.

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

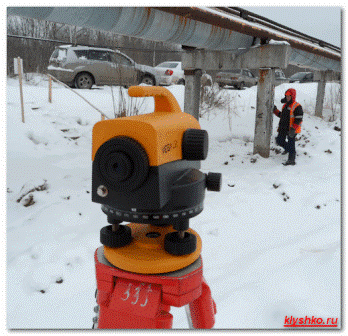

Как пользоваться нивелиром, установка

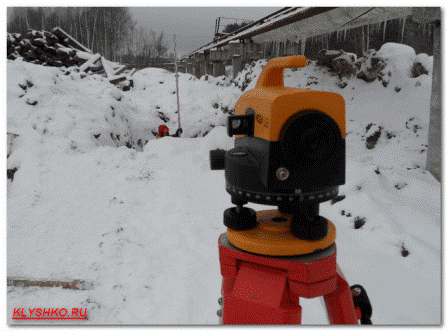

Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне  в сантиметрах с другой   и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.

Действия по установке нивелира:

выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.

устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе

придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно (  вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».

Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.

Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой  или  с помощью оптического луча нивелира, например, вынести оси здания.

Как пользоваться нивелиром при производстве полов

Не зная, как пользоваться  нивелиром, сделать ровные полы из бетона или цементно – песчаной стяжки  на большой площади не возможно.

Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.

Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.

После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.

Допустим по результатам съемки  получили 18 высотных отметок с перепадами высотных отметок  от 1,57м до 1, 72 метра. Суммируем  все 18 высотных отметок, получаем сумму 30,51м,  делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.

Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.

Как пользоваться нивелиром при устройстве фундаментов

Как пользоваться  нивелиром,  если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну,  равняется 96,645м.

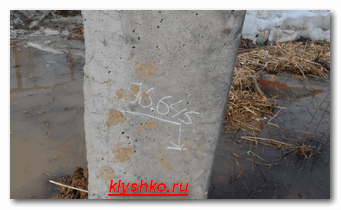

Рейку ставим четко на отметку и  получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем  96,645+0,850=97,495м.

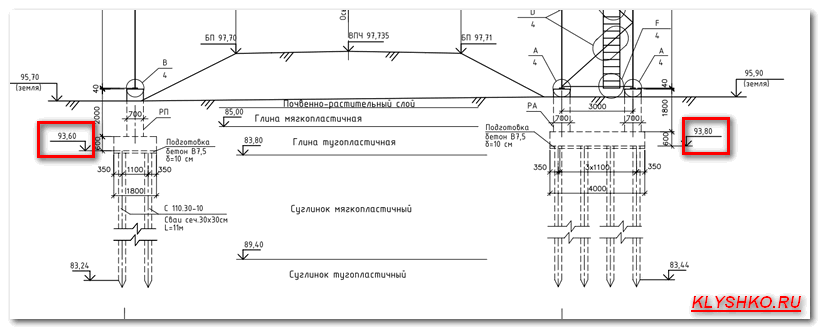

Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента  от горизонтального луча нивелира должна равняться 3,695м.

Если уровень поверхности земли  по нивелирной съемки равно 1,250 м, то получится, что  вынуть грунт надо на глубину 3,695м – 1,250м=2,445 м.
