Подключение электрозвонка в квартире, доме

Важные аспекты

Обычно кнопка у беспроводных звонков представляет собой небольшой передатчик, питающийся от аккумулятора, и являющийся полностью автономным

Но, так как на рынке существуют различные типы дверных звонков в этой категории, важно тщательно взвесить все варианты с предполагаемыми нуждами перед тем, как совершить покупку. Некоторые из основных факторов при выборе могут оказаться следующими:

Приобретаемая система должна поставляться с портативными приёмниками. Это позволит расположить его наиболее правильно, в той точке, откуда звонок будет хорошо слышно по всему помещению.
Его охватываемый диапазон также не менее важен, так как следует обеспечить наилучшую проходимость сигнала

Имейте в виду, что толстые внутренние стены, а также кирпичи и металл имеют способность ухудшать качество сигнала.
Поскольку кнопка будет размещаться на открытом воздухе, важно проверить и подтвердить, что она предназначена для адаптации к наружным условиям. Они должны быть устойчивы к воздействию дождя и жары

Это серьёзные аспекты, поскольку они увеличивают долговечность беспроводного звонка.
Различные модели могут предложить наличие определённого набора мелодий, и по этой причине считается, что важно выбрать ту, которая понравится всем членам семьи. Также это логично и потому, что некоторые звуки и мелодии, как известно, способны раздражать людей. Убедитесь, что выбранный звук не оказывает подобного воздействия. Также имейте в виду, что он должен быть ещё и достаточно громкими.

Для того чтобы получить все преимущества беспроводного звонка, рекомендуется также обращать внимание на модели с наиболее высокой автономностью. В зависимости от приобретаемого типа существуют различные типы аккумуляторов, и лучшим выбором в данном случае будут варианты со стандартными батареями

Во многом потому, что они, как известно, могут прослужить дольше, а ещё не требуют постоянной замены. Кроме того, подумайте о том, что есть и такие модели, которые выдают разного рода оповещения, когда заряд батареи находится на критической отметке.
Есть некоторые модели, комплектация которых содержит и несколько кнопок звонка, что может оказаться крайне полезным, особенно если ваш дом имеет несколько входов.
Если вам нужна звуковая связь или поддержка камеры, то вам следует выделить те модели, у которых есть данный функционал. Это, в свою очередь, позволит вам узнать, кто находится у двери, без необходимости её открывать.

После того, как вы учтёте все эти факторы и определитесь с необходимыми потребностями, вы без труда сможете найти ту модель, которая будет идеально отвечать вашим индивидуальным нуждам.

Дополнительное оборудование

Системы оповещения могут комплектоваться дополнительным оборудованием. Так, дверной звонок бывает объединен с видеокамерой. Если устройство сообщает о прибытии гостя, то камера показывает хозяину, кто именно пришел. Для того чтобы видеосъемка не производилась в непрерывном режиме, система дополнительно оснащается датчиком движения, который запускает видеозапись в необходимый момент. В этом случае требуется значительно меньшая емкость памяти для хранения файлов, чем если бы съемка велась непрерывно. Другая «умная» технология позволяет передавать сигнал от звонка не на динамик приемного блока, а на телефон хозяина в виде СМС-сообщения. Но подобные расширения возможностей существенно увеличивают стоимость систем.

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

• Сам звонок (внешний и внутренний блоки);
• Дюбеля с шурупами, для установки;
• Трансформатор.
• Кнопка.
• Провод — специальный для низковольтных подключений.
• Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
• Дрель-шуруповерт, стриппер для зачистки проводников.
• Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео)

Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео).

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

1. Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.

2. Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.

3. Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.

4. Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.

5. Установить кнопку при помощи саморезов, скотча или клея.

6. Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.

7. На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.

Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

Стандардная схема подсоединения проводного звонка

1. Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

2. Отключить все вводные автоматы, расположенные в распределительном электрощитке.
3. Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
4. От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.

5. Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.

6. Выполнить прямое подключение ноля к основному сигнальному блоку.
7. Подсоединить фазную часть кнопки к фазе прибора.
8. Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

Как подключить кнопку звонка

• Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
• В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.

Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.

Не всякий дверной звонок — простое устройство

Проводные и беспроводные

Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.

Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.

Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией

Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.

Что лучше, проводные или беспроводные звонки?

Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.

С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.

Принцип работы устройства

Дверной звонок беспроводной состоит из 2 узлов: корпуса, оснащенного кнопкой вызова и передатчиком, динамика с приемником. Эти элементы располагаются на удалении друг от друга, что позволяет исключить необходимость применения проводов. Принцип работы беспроводного звонка основан на передаче радиоволн. В главных узлах устройства находятся мини-антенны. При нажатии кнопки сигнал передается динамику. В этом процессе участвует приемник и передатчик.

В качестве источника питания выступает аккумулятор или батарейка. Существуют и комбинированные модели звонков, которые частично функционируют от сети. В данном случае к напряжению питания подключается лишь 1 узел прибора. Следует помнить о том, что подобные устройства должны быть надежно закреплены, иначе период их эксплуатации существенно сократится, причиной тому часто становятся неподходящие погодные условия или вандализм.

Звонок может работать на разном удалении от источника питания: от 25 до 150 м, что зависит от конструкции и характеристик. Расстояние между узлами определяется не только пожеланиями владельца, но и качеством материалов, из которых возведена постройка. Для примера, металл, бетон и кирпич способствуют ухудшению качества сигнала, т. к. плохо пропускают радиоволны. Устройства могут функционировать на основе излучения, характеризующегося индивидуальными параметрами. Это позволяет отличать сигнал звонка от соседского.

Появилась возможность использования сложных комплектов, например, с несколькими динамиками или кнопками. Дополнительно некоторые беспроводные модели оснащаются камерой и датчиком движения. Можно загружать мелодии на встроенный информационный носитель. Для этого используется флеш-карта, смартфон или компьютер.

Преимущества и недостатки

Главным плюсом применения беспроводных моделей звонков является отсутствие необходимости в штроблении стен и монтаже проводки. Подобные конструкции устанавливаются без дополнительных комплектующих. Другие положительные качества:

• автономное питание, благодаря чему даже при отключении электроэнергии устройство будет продолжать функционировать;
• монтаж выполняется быстро, сам процесс несложен, поэтому не требуется особых знаний и умений;
• комфорт при эксплуатации: беспроводным звонком удобно пользоваться как владельцу жилья, так и посетителям, т. к. в большинстве случаев внешне прибор мало чем отличается от проводного аналога;
• есть возможность усовершенствовать конструкцию, установив дополнительный комплект коробов с кнопкой или динамики, тогда можно будет услышать раздающийся звонок, находясь в самой удаленной комнате дома;
• благодаря отсутствию необходимости в монтаже проводки устройство можно переносить в любое удобное место, для этого не нужно выполнять сложные работы по демонтажу, а целостность поверхности стен не нарушается;
• привлекательный внешний вид.

Несмотря на большое количество преимуществ, выбрать модель такого устройства достаточно сложно. Это обусловлено рядом недостатков:

1. Слабое крепление короба с кнопкой, располагающегося за пределами жилья. Большинство производителей оснащают их двусторонней клейкой лентой, поэтому при необходимости лучше усовершенствовать конструкцию самостоятельно, добавив пару саморезов.
2. Учитывая, что подобные устройства работают от батареек, придется регулярно производить замену элементов питания.
3. Ухудшение качества сигнала по мере эксплуатации, что обусловлено попаданием капель влаги, пыли под корпус. Звонок может срабатывать самопроизвольно.
4. Конструкция внешнего блока достаточно хлипкая. При частой эксплуатации может произойти смещение элементов корпуса, что в большинстве случаев приводит к ухудшению качества работы устройства.
5. Иногда отмечается отсутствие сигнала.
6. Возможен демонтаж внешних деталей злоумышленниками, чему способствует слабое крепление корпуса.

Особенности установки

Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.

Установка звонка на улице имеет свои нюансы

Установка в квартире

Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.

Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.

Можно проводной звонок поставить даже на двери….и не один

Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.

Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.

С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.

Монтаж звонка в частном доме

В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.

При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.

В частном доме придется выбирать между надежностью работы и простотой установки

С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.

Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.

Дополнительные возможности

Как указывалось выше, одним из достоинств беспроводных звонков является то, что они бывают дополненными большим количеством разных функциональных составляющих. Познакомимся с ними поближе.

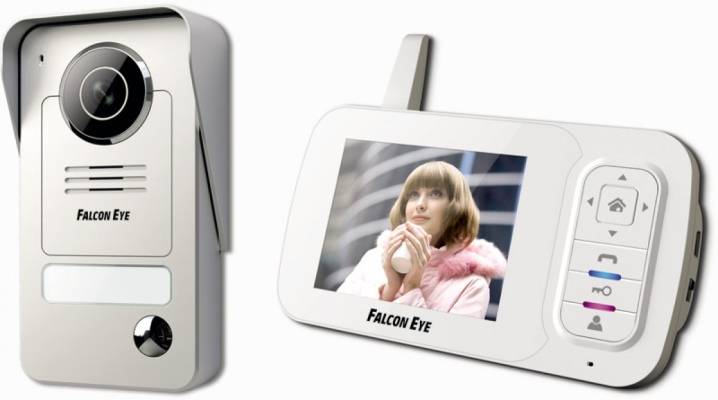

Видеокамера. Другими словами – видеоглазок. Эта составляющая может функционировать как в постоянном режиме, так и активироваться, когда человек подходит близко к двери за счет присутствия необходимого датчика. В продаже есть разновидности, которые полностью связаны со звонком и запускаются, если нажимать на кнопку вызова. Необходимое изображение при этом сразу передается на экран монитора, который идет в наборе, либо на смартфон или планшетный компьютер.

Не менее популярны и востребованы в наши дни беспроводные звонки, снабженные иными полезными составляющими. Это могут быть нижеприведенные экземпляры:

• модели, где предусмотрена подсветка, оказывающаяся особенно полезной и нужной в темное время суток;
• экземпляры с клавишей изменения уровня громкости (хозяева смогут сами менять громкость мелодий, которые подает оборудование);
• с функцией выбора мелодии (домочадцы могут самостоятельно выбирать сигнал, который им больше по душе и не вызывает раздражения);
• с функцией подачи сигнала о прибытии гостей посредством смс-сообщения;
• модель, в которой есть антивандальный компонент (обычно это радио звонок, имеющий защитную крышку в своей конструкции);
• модель, работающая без батареек (особенности работы этих автономных приборов заключаются в генерации электроимпульса от нажима на кнопку без применения батареек);
• приборы с вызывными панелями (прекрасное решение для зданий и домов очень большой площади, могут быть использованы в загородных домах, состоящих из 2 обособленных построек);
• с сигнализаторами для глухих (в этих устройствах сигналы могут подаваться путем световых или вибрационных сигнализаторов).

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.
