Как подключить выключатель - общие правила, основная схема для правильного подключения

Одноклавишный выключатель – схема включения одной или нескольких ламп одновременно

Самый часто используемый вариант подключения освещения – одноклавишный выключатель. С помощью него можно включать и выключать как один осветительный прибор, так и несколько одновременно. Монтируется такой выключатель в стандартный подрозетник, в случае выполнения скрытого монтажа электрической проводки. Или может являться накладным, при прокладке кабеля открытым способом. Монтаж электрической проводки и подключение светильников и выключателей происходит в следующей последовательности:

Производится прокладка питающего кабеля от электрического щитка до распределительной коробки над местом нахождения будущего выключателя;
Подготавливается место для установки выключателя и от него по стене, строго по вертикали, подводится двухжильный провод к распределительной коробке;
От распределительной коробки к осветительным приборам (вне зависимости от количества ламп) подводится электрический кабель в трехжильном (если необходимо заземлять прибор) или в двухжильном исполнении (без заземления);
Производится установка выключателя согласно схеме, указанной на приборе;
В распределительной коробке выполняется подключение питающих линий, светильников и выключателей согласно схемы для одноклавишного выключателя.

Схема для подключения такого выключателя для одного прибора выглядит следующим образом.

Для нескольких осветительных приборов, которые будут включаться одновременно, схема немного изменится.

Как установить внешнюю модель

Эта особенность диктует свои условия набору инструментов и времени установки, но в целом необходимо предпринять следующие шаги:

Подготовить требуемые инструменты (дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертка с индикатором и проста, шпатель, зубило, молоток) и материалы (провод с двумя жилами, подрозетник, выключатель, шпаклевка);
Определить место для монтажа (оптимальным считается один метр от уровня пола);
Найти в распределительной коробке ближайший автомат, через который будет поступать напряжение, найти среди группы проводников нулевой и фазный провод;
Обесточить квартиру, выкрутив пробки или отключить автоматы на щитке;
Проштробить полосу от коробки до предполагаемого места глубиной и шириной до 2,5 см и длиной не более 3 м;
Под выключатель сделать углубление необходимого размера, убрать пыль и цемент;
Установить в полученное отверстие подрозетник, закрепить шпатлевкой;
Проложить в штробе провод, подсоединить одним концом к автомату коробки – одну жилу к фазе проводки, другую – к патрону лампы;
Контакты на другом конце завести в подрозетник, надежно зафиксировать зажимами;
Заделать штробу цементным или гипсовым раствором;
Разъединить имеющийся выключатель на декоративную крышку и внутреннюю часть. Последнюю необходимо установить в монтажную коробку, закрепить на специальные “лапки”;
Накрыть устройство пластмассовой накладкой, зафиксировав защелкивающимся механизмом или винтами;
Включить ток и проверить работоспособность.

Пошаговая установка клавишных выключателей закрытого типа главным образом отличается отсутствием необходимости проведения штробных работ и выглядит так:

Подготовить инструменты и материалы, список которых отличается от предыдущего устранением всех приборов для штробления;
Определить фазовую жилу на щитке;
Отключить общее электрическое питание в квартире;
На потенциально огнеопасную стену (дерево, пластик, обои, текстиль) уложить подкладку из негорючего материала;
Снять с имеющего выключателя декоративную крышку;
Присоединить к внутреннему устройству провода от щитка и осветительного прибора;
Наметить линию проводки, зафиксировать ее зажимами;
Зафиксировать выключатель шурупами и дюбелями;
Установить декоративный элемент;
Проверить работу устройства, включив напряжение в доме.

Недопустимые ошибки при покупке

Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.

Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.

Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.

Советы по выбору:

При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами. Нужно ориентироваться на электропроводку

Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора. Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение Для прибора с 14 А нужно брать выключатель на 16 А и выше

Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер Для электрической плиты ставится выключатель на 32 А

Осветительная группа и розетки требуют 10 А. В загородный дом или в гараж следует выбирать мощный выключатель

Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов. Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю. Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата

Осветительная группа и розетки требуют 10 А. В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов. Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю. Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.

Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.

Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет

При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше

Проходной выключатель

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.

К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.

Виды

Проходные выключатели классифицируются так же, как и обычные.

По количеству клавиш:
одноклавишные;
двухклавишные;
трёхклавишные;
одно- или двухклавишные перекрёстные

(используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

По типу управления:
клавишные;
сенсорные;
с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Схема подключения проходного выключателя

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

Исключения следующие:
проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

Коммутаторы подключаются последовательно друг другу.
Совершается не размыкание, а переключение фазы на другую линию.
Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Разводка проводов

При подключении одноклавишного, двухклавишного и трехклавишного выключателя своими руками схема разводки проводов от соединительной коробки к светильникам будет немного отличаться. Сейчас мы рассмотрим каждый из вариантов!

Одна клавиша

Подключить одноклавишный выключатель самому проще всего. В распределительную коробку входят два провода – нулевой и фазный.

Вводной ноль (синего цвета) сразу же соединяется с нулем светильников (см. на схеме). Вводная фаза сначала идет к выключателю, потом назад в коробку и после этого уже соединяется с фазой лампочки. Вот и вся схема подключения проводов одинарного устройства. Как вы видите, ничего сложного нет, главное не перепутать жилы между собой (что бывает очень часто, несмотря на то, что в стене выведены только два провода).

Видео: подключение одноклавишного выключателя

Две клавиши

Схема подключения двухклавишного выключателя немного отличается. Это связано с тем, что разрыв цепи будет осуществляться для каждой группы светильников отдельно. Как и в предыдущем случае, в распределительную коробку будет входить две жилы. Синий проводник на входе в коробку сразу же соединяется с остальными синими проводами.

Фаза сначала ведется на разрыв на две кнопки, фиксируясь в специальном вводном отверстии. Два исходящих провода идут к каждой группе светильников (либо просто на две лампочки).

Обращаем Ваше внимание на то, что на задней стороне корпуса имеются 3 вывода: два с одной стороны и один с другой (см. картинку ниже)

Тут нужно быть внимательным и ничего не перепутать: там, где один ввод, необходимо подключить входящую фазу, а там, где 2 отверстия, должны выходить исходящие фазные провода, идущие к светильникам.

Вводные отверстия на корпусе

Наглядная видео инструкция подключения двойного устройства:

Видео инструкция: установка двухклавишного выключателя

Три клавиши

Схема подключения тройного выключателя света аналогична монтажу двухклавишного изделия. Ноль, как и в предыдущих случаях, скручивается с нулями всех трех групп лампочек. Вводная фаза направляется на разрыв, а оттуда разделяется на три отдельных фазных проводника, идущих каждый к своей группе ламп.

Предоставляем Вам наглядную схему:

Видео инструкция по установке:

Видео: установка трехклавишного выключателя

https://youtube.com/watch?v=ULIqxGi_poU

Это интересно: Как установить уличный выключатель самостоятельно?

Подключение двухклавишного выключателя

Установка такого вида выключателя применяется в следующих случаях:

Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
Выключатель подключен к автономным светильникам.

Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.

Порядок работы:

Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
Установить клавиши.

https://youtube.com/watch?v=RWI_-tMXtDA

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

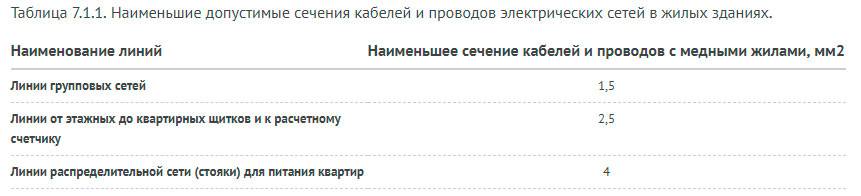

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Как выглядит проходной выключатель с 2 и более мест?

Если посмотреть на схему, то в таком положении источник света включен. Тестируем работу устройства, хотя первую проверку лучше произвести еще до того, как полностью закреплен внутренний механизм — чтобы не пришлось переделывать Итак, для установки нового выключателя нам понадобились инструменты отвертка, плоскогубцы, нож, кусачки, индикаторная отвертка , немного изоляционного материала и 20 минут времени.

Берем новое изделие, приобретенное заранее, и готовим его к установке, проще говоря, разбираем. И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты. Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Итак, вы получили доступ к рабочему узлу с клеммами. Главное, попытайтесь разобраться в этой самой простой схеме. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен. Запомните, что на разных выключателях общий контакт может быть где угодно!

Инструменты

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать. Подсоединяя по очереди зачищенные концы проводов, нужно проверять прочность их крепления.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке.
