Кровельный пирог
Кровельным пирогом называют основание слоистой структуры, на которое укладывают черепицу.
Кровельный пирог бывает двух видов:
- Для холодной крыши, которая предназначается для хозпостроек, летних дач, гаражей. Пирог под гибкую черепицу включает в себя подкладочный ковёр, деревянный настил, обрешётку, стропила.
- Для тёплой крыши, которая обустраивается на жилых зданиях и производственных постройках с утеплением. Кроме компонентов, которые подходят под холодную крышу, добавляются супердиффузная мембрана, каменная вата, пароизоляционная плёнка, обрешётка под утеплитель и остальные элементы утепляющей подшивки.
Минимальный скат
Минимальный угол наклона ската из металлочерепицы должен быть с уклоном в 10º. Допускается уклон в границах 10º-90º.
Для цементно-песчаной черепицы допустимый уклон от 14º, форма плитки при этом значения не имеет. Желобковые черепицы будут хорошо держаться при наклоне ската от 20º.
Рассчитывая этот параметр, нужно знать площадь кровли и цели её дальнейшего использования здания. Если не предполагается устраивать там цветник, то угол наклона делают больше.
Также надо учитывать климат в регионе. Чем больше вероятность сильных ветров, тем угол меньше. В регионах со снежными зимами, наоборот, скат должен быть крутым.
Стропильная система, расстояние между стропилами
Для прочности конструкции используют хорошо высушенную древесину, предварительно обработанную водоотталкивающими и пожароустойчивыми пропитками и антисептическими средствами.
На стены укладывается мауэрлатный брус, к которому будут крепиться стропильные ноги. Мауэрлат крепится к стене анкерными болтами. На брус укладываются стропильные ноги под нужным углом. Прибиваются они гвоздями.
В среднем, шаг установки стропильных ферм колеблется в пределах 60-120 см. Если в проекте односкатной крыши предусмотрен козырёк, длину стропил и обрешетку соответственно увеличивают.
Гидроизоляция, теплоизоляция и пароизоляция
На стропила укладывают слой гидроизоляции в виде полиэтиленовой плёнки. Для создания теплоизоляционного слоя используют дышащий материал с волокнистой структурой, например, базальт и стекловолокно. Такой материал хорошо удерживает тепло внутри помещения и гасит шумы.
Количество слоев материала зависит от толщины и вида покрытия. Для металлической и керамической черепицы толщина теплоизоляции не должна быть менее 20 см. Утеплитель располагают между стропильными ногами. После монтажа каждого слоя утеплителю дают время для восстановления своей формы.
Чтобы уберечь утеплитель намокания от конденсата, его внутреннюю часть защищают пароизоляционной плёнкой. Устанавливают её с обратной стороны стропильных ног с напуском в 1 см и закрепляют скобами. Опасные стыки дополнительно проклеивают скотчем.
Устройство кровли из металлочерепицы: технология и выбор конструкции
Кровельный пирог — это конструкция из материалов, послойно заполняющих пространство крыши.
Устройство крыши из металлочерепицы зависит от типа кровли, которая может быть теплой или холодной. Холодная кровля – это кровля без прокладки утеплительных слоев, она уместна в тех случаях, когда в доме есть чердак, и утепление можно проложить в его перекрытии. Теплая кровля необходима тогда, когда жилое пространство находится прямо под крышей.
Конструкция холодной кровли
Холодная крыша под металлочерепицу имеет всего два основных слоя: покрытие из металлочерепицы и гидроизоляционный слой для предотвращения образования конденсата.
Покрытие и гидроизоляция отделяются друг от друга обрешеткой и контробрешеткой. В коньке крыши (место смыкания скатов) проводится вентиляция, это нужно для доступа воздуха во внутреннее пространство и для обеспечения испарения накапливающейся воды.
Гидроизоляционный слой выполняется из ПВХ мембран или из полиэтиленовых пленок. При его укладке недопустимо полное натяжение пленки, следует оставить ее провисающей на 20-25 миллиметров – это улучшит ее проводимость и упростит стекание влаги.
Гидроизоляция прикрепляется к стропилам строительным степлером и фиксируется под обрешеткой с помощью саморезов.
Чтобы рассчитать количество кровли, воспользуйтесь нашим онлайн-калькулятором.
Таким образом, конструкция холодной крыши будет состоять из следующих слоев (в порядке удаления от потолка):
- Гидроизоляция.
- Контробрешетка.
- Обрешетка.
- Металлочерепица.
Устройство холодной крыши
Пирог теплой кровли содержит большее количество слоев.
Устройство мансардной кровли
Главной конструкцией здесь является утеплитель, он заполняет большую часть межстропильного пространства и выполняет звукоизолирующие функции. Его толщина зависит от климатических особенностей региона и от характеристик здания, чаще всего она составляет 15 см и более. Огнеупорность – это одна из важнейших характеристик утеплителя.
Теплоизоляция укладывается в пространства решеток, образуемых стропилами.
К числу наиболее распространенных материалов для утепления относятся:
- экструдированный пенополистерол;
- пенопласт;
- стекловата;
- базальт;
- керамзит.
Еще одним необходимым элементом «пирога» теплой кровли является пароизоляционный слой. Он защищает утеплитель от конденсата, проникающего со стороны помещения.
Пароизоляция прикрепляется к стропилам с помощью степлера. Она должна находиться ниже теплоизоляционного слоя.
Пароизоляционные пленки производятся на основе полиэтилена, полипропилена, изоспана.
Гидроизоляция – это необходимая конструкция не только в холодной кровле, но и в теплой. Принципы ее выбора и монтажа одинаковы для обеих разновидностей.
Конечная конструкция кровли из металлочерепицы будет иметь следующие упорядоченные слои:
- Пароизоляция.
- Нижняя обрешетка (изолирует пароизоляцию от теплоизоляции).
- Утеплитель.
- Гидроизоляция.
- Контробрешетка.
- Обрешетка.
- Металлочерепица.
Серединное положение утеплителя между наружными и внутренними защитными слоями обеспечивает ему максимальную безопасность и износоустойчивость.
Кровля из металлочерепицы: технология создания утепленной крыши
Между всеми слоями следует оставлять небольшие зазоры для создания естественной вентиляции.
ВАЖНО! Плотное заполнение межстропильного пространства является залогом надежности и долговечности крыши. Недостаточная толщина слоев пирога приведет к образованию обширных пустых пространств, накапливающих влагу и снижающих эксплуатационные свойства покрытия.
Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция
Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция.
Укладка гидроизоляции
Работу делают в такой последовательности:
- Сначала укладывается пароизоляционная мембрана. После высыхания всех элементов из древесины рулон раскатывают и ее закрепляют в углах, образованных в местах примыкания соседних скатов. Гидроизоляционный материал располагают горизонтально по стропилам. Полотна мембраны размещают так, чтобы верхняя полоса оказалась над нижней с минимум 10-сантиметровым нахлестом. Места стыков проклеивают лентой. Чтобы в процессе работ мембрана не могла сместиться, ее фиксируют скобами.
- Осуществляется крепление пароизоляционного материала с использованием деревянных брусков, прибивая их гвоздями поверх мембраны к ногам стропил.
Подготовка кровли к укладке металла

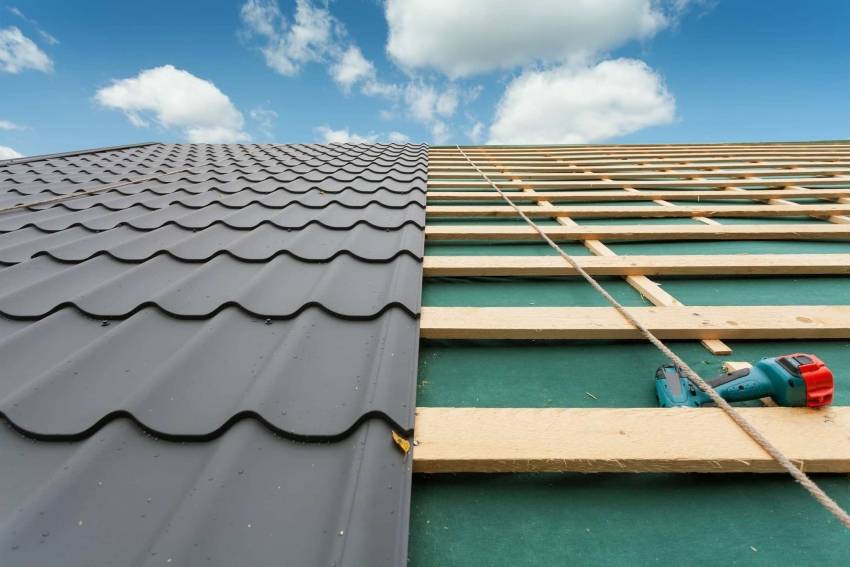

Для монтажа металлочерепицы предварительно готовят обрешетку. Ее выполняют из шестиметровых ровных реек шириной 10−15 см, толщиной 3−5 см. Первую крепят по нижнему краю стропил параллельно земле, используя строительный уровень. Если длины рейки не хватает, то ее наращивают встык. Стыковка двух деталей выполняется только на стропилах, а не между ними. Следующий ряд обрешетки укладывается на 30−40 см выше.
Чтобы добиться точности шага, рекомендуется заготовить две одинаковые деревянные детали нужной длины. Обрешетка тщательно крепится к каждой стропилине. Она должна спокойно выдерживать вес человека, выполняющего монтаж крыши из металлочерепицы.
Важно учитывать, что с торцов необходимо сделать выпуск обрешетки в 40−50 см. На коньке, независимо от шага, укладывается коньковая рейка, к которой в дальнейшем будет крепиться коньковая планка
После того, как работа с деревом завершена, для дальнейшего монтажа кровли из металлочерепицы требует укладки гидроизоляционного материала. Его раскатывают горизонтально, начиная снизу. Каждый следующий слой должен заходить на 5−10 см на предыдущий. Крепление изоляционного материала осуществляется скобами. Для повышения качества изоляции все стыки дополнительно проходят скотчем.
Обрешетка, ендова и карнизная планка
Перпендикулярно контррейкам набивается обрешетка. Крайняя обрешетина, устанавливаемая по линии карниза, должна иметь высоту на 10-15 мм выше других. Она служит упором для нижней ступеньки первого ряда металлочерепицы. Планка упирается в выступ, образованный нижним рядом рисунка профиля. Благодаря этому выступающий срез листа располагается над водосточным желобом.
Вторая обрешетина устанавливается на расстоянии высоты профиля ступеньки металлочерепицы. Она должна попадать на нижнюю часть первой ступеньки. Для второй и последующих обрешетин берется планка от 25х100 до 35х100 мм. Ровняются края подготовленной обрешетки, а свисающие концы отрезаются.
Монтаж карнизной планки
Карнизная планка набивается поверх первой обрешетины таким образом, чтобы защитить лобовую доску от попадания влаги. Крепится она оцинкованными гвоздями на расстоянии 300 мм друг от друга. Выпуск нижнего края гидроизоляции свободно укладывается на карнизную планку.
Монтаж ендовой
Ендова – это металлический V-образный профиль для укладки в местах внутреннего излома соединения скатов крыши. Ендова защищает стыки скатов от попадания влаги под кровлю и на слой утеплителя. Состоит из двух элементов: верхнего и нижнего.
Нижний – монтируется до укладки металлочерепицы в месте излома. Именно по этому элементу вода с крыши стекает в водосточный желоб. Верхняя ендова устанавливается поверх черепицы и служит для декоративных целей. Крепятся обе саморезами. Во время прикручивания верхней ендовы нужно обязательно проконтролировать, чтобы саморез не попал в центральную часть нижней. Шаг крепления – 300-500 мм.
Практические советы: как класть металлочерепицу на крышу

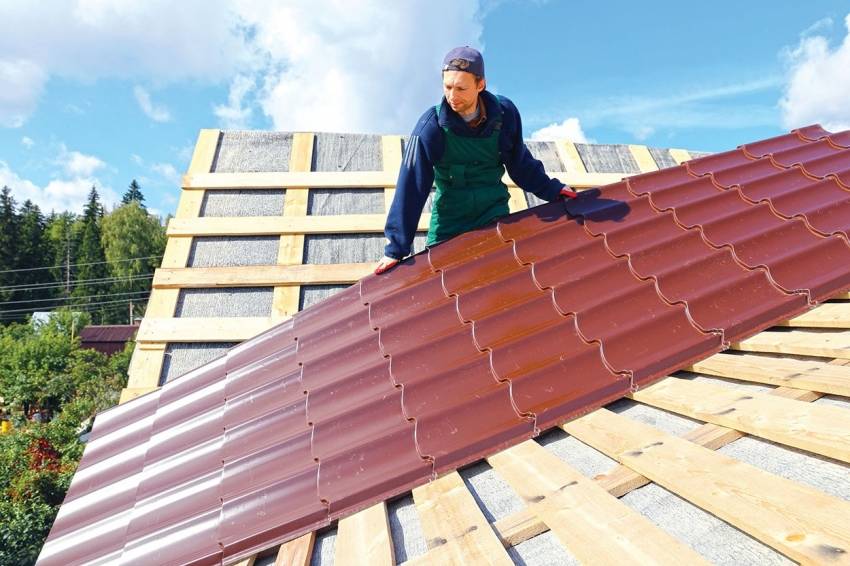

Листы поднимаются на крышу по одному, для фиксации используются специальные саморезы с резиновыми прокладками.
Первый лист выравнивают по торцу крыши
Цвет головок саморезов должен соответствовать цвету металлочерепицы, метизы приобретаются одновременно с кровлей. Длина примерно ≈30 мм, Ø 4,8 мм. Саморезы вкручиваются в шахматном порядке в количестве не менее 8 шт./м2.

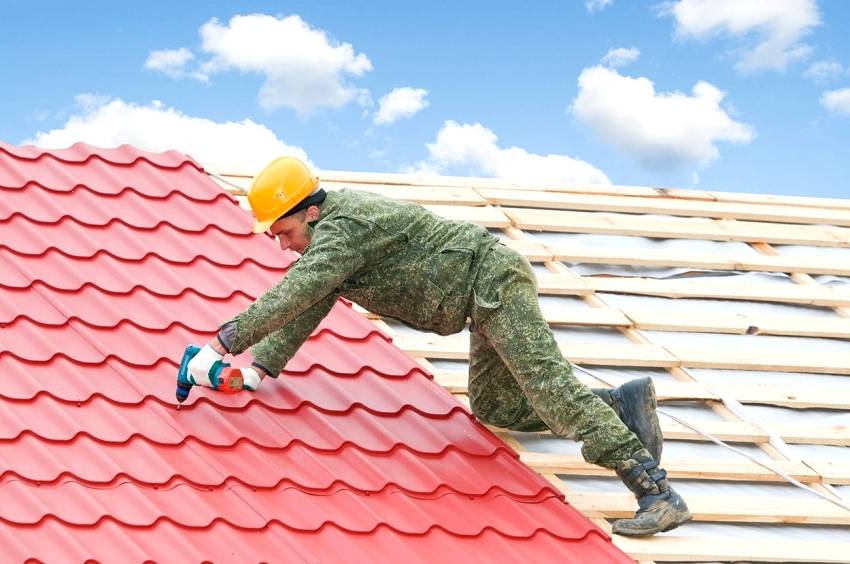

Листы крепят саморезами в верхней части перехлеста
Края листов выравнивают относительно карнизной планки
Саморезы вкручивают через одну волну в шахматном порядке
Свес над карнизом примерно 50 мм, порядок монтажа определяется размещением водоотводных канавок. Места резания и механические повреждения поверхности листов закрашиваются краской в тон лицевой поверхности.
Подрезка листов
Установка конькового элемента
Коньковый элемент выполняется несколько функций:
- декоративную. Улучшает внешний вид крыши, придает ей завершенный вид;
- техническую. Не допускает попадания влаги и снега в чердачные помещения, защищает деревянные конструкции кровельной системы от намокания и гниения. Еще одна техническая функция – обеспечение оптимальных показателей естественной вентиляции.
Коньковый элемент может быть полукруглым или плоским. Первый более сложный, но отличается улучшенными техническими характеристиками. Коньковые элементы фиксируются к гребням волн металлической черепицы, нахлест примерно 10 см. Для защиты подкровельного пространства от птиц и насекомых щели закрываются уплотнителями, они не препятствуют движению воздушных потоков.
Уплотнители используют для предотвращения подтеков
Установка карнизной планки
Это не только декоративный, но и функциональный элемент кровли. Защищает обрешетку и стропильные ноги от намокания, обеспечивает вентиляцию подкровельного пространства, улучшает внешний вид крыши. Укладывается с нахлестом 10 см, фиксируется саморезами с шагом 25–30 см.
Нижний край карнизной планки должен перекрывать край желоба
Монтаж ендовы
Сложный элемент крыши, обрешетка в этих местах должна быть сплошной. Согласно существующей технологии на кровле устанавливаются две ендовы: внутренняя и внешняя. Внутренняя укладывается под металлической черепицей на сплошную обрешетку. Принимает сточные воды со скатов крыш и направляет их в водосточную систему. Внешняя ендова используется только в декоративных целях, фиксируется к листам кровли.
Схема крепления нижней ендовы в зоне примыкания
На нижнюю ендовную планку укладывают листы металлочерепицы и крепят верхнюю ендовную планку
Крепление торцевой планки
Торцевая планка предупреждает отрыв листов сильным ветром, закрывает неровный срез металла и предохраняет ветровые доски от намокания. Направление крепления снизу вверх, шаг между саморезами 50–60 см. Горизонтальная плоскость ветровой планки прикручивается к волнам металлочерепицы.
Торцевые планки крепят через 500-600 мм
Саморезы для крепления карнизной планки
Нахлест между планками
Монтаж снегозадержателей
Их существует несколько видов, технология установки каждого отличается. Наиболее прочные те конструкции, упорные элементы которых крепятся к обрешетке. Если саморезы вкручиваются только в волны металлочерепицы, то такие снегозадержатели имеют скорее декоративный, чем функциональный характер. Профессиональные кровельщики настоятельно не рекомендуют их устанавливать, практической пользы почти нет, зато есть риски очень неприятных повреждений кровли. Снегозадержатели в виде планок могут удерживать небольшие объемы снега, его падение и так не повредит водосливную систему. А большое количество снега вырвет снегозадержатели из мест крепления. Как результат – большие повреждения металлических кровельных листов.
Крепление опоры снегозадержателя
Расстояние от снегозадержателя до карниза
Система снегозадержания на крыше частного дома
Устройство «кровельного пирога»: теплая крыша
Если мансардное помещение предполагается использовать для жилья круглогодично, то обязательно устраивают «кровельный пирог» под металлочерепицу, состоящий из утеплителя и вспомогательных слоев, предохраняющих теплоизоляционный материал от намокания.
Состав «кровельного пирога»:
- Пароизоляция. Укладывают с внутренней стороны стропил для защиты утеплителя от пара, который несет угрозу в виде образования конденсата. Чаще применяют полипропиленовые мембраны: «Изоспан B», «Наноизол B» и другие. Полотна расстилают рядами с нахлестом не менее 15 см и крепят при помощи степлера.
- Утеплитель. Плиты или маты теплоизоляции располагают между стропилами без видимых щелей. При утеплении в два слоя стыки не делают в одном месте, чтобы не образовывались «мостики холода». Фрагменты теплоизоляции смещают относительно друг друга не менее чем на 30 см.
- Гидроизоляция. Укладывают с внешней стороны стропильных ног. Для дополнительной защиты от влаги применяют все те же пропиленовые мембраны, но другого типа: «Изоспан А», «Наноизол А» и другие. Гидроизоляционные полотна крепят так же, как и пароизоляцию. Делают напуск 15 см.
- Контробрешетка. Обеспечивает вентиляционный зазор между металлочерепицей и влагоизоляционной пленкой. Бруски сечением 50х40 или 50х50 мм прикручивают саморезами длиной не менее чем 70 мм вдоль стропил. Начинают от карниза и продвигаются к коньку.
- Обрешетка. Делают из обрезной доски толщиной не менее 25 мм. Располагают перпендикулярно стропилам, крепят к брускам контробрешетки саморезами длиной не менее 60 мм.
При монтаже кровли из металлочерепицы на новых крышах утепление делают изнутри, начиная сразу с укладки гидроизоляции. Сначала прокладывают один ряд, после чего устанавливают бруски для вентиляции. Их делают на 15 см меньше ширины гидроизоляционной мембраны, чтобы была возможность сделать нахлест пленки следующего ряда. Далее набирают часть обрешетки. В такой последовательности постепенно продвигаются до конька.
Бруски для вентиляционного зазора и обрешетка
Доски обрешетки устанавливают на одинаковом расстоянии друг от друга. Исключение составляет интервал между планками, которые расположены в самом низу. Здесь промежуток будет уже. На коньке устанавливают дополнительную доску – вплотную к верхней обрешетке. Также добавляют опоры в местах крепления планок примыкания, обрамления дымоходов, мансардных окон и других элементов.
Шаг обрешетки под металлочерепицу зависит от длины волны. Этот показатель отличается у разных производителей, но чаще составляет 350 или 400 мм.
| Тип профиля | Шаг обрешетки в миллиметрах |
| «Монтеррей» | 350 |
| «Супермонтеррей» | 350 |
| «Макси» | 400 |
| «Классик» | 350 |
| «Каскад» | 350 и 400 |
Внимание! Если используете другой тип металлочерепицы, которого нет в таблице, то просто измерьте длину волны. Шаг обрешетки при монтаже металлочерепицы с классическим типом профиля
Шаг обрешетки при монтаже металлочерепицы с классическим типом профиля
Начинают с установки первых двух досок обрешетки. Расстояние между ними будет меньше, чем в случае с обычным шагом. Сначала выравнивают нижнюю доску и прикручивают к стропилам. От самого края отмеряют 30 см (если волна 350 мм) и 35 см (если волна 400 мм). Это расстояние до центра следующей доски. Дальше придерживаются стандартного шага.
На нижнюю доску прикручивают брусок сечением 25х40 мм, располагая вдоль нижнего края, чтобы закрепить листы по карнизу. Если не вставить планку, то будет заметен изгиб, так как снизу саморезы вкручиваются в верхнюю часть между волнами, но в верхнюю часть ступени. Окончательная толщина бруска определяется высотой волны.
Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы
Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.
Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.
Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов
Укладка металлочерепицы: подготовительный этап и проведение расчетов
Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.
Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.
Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

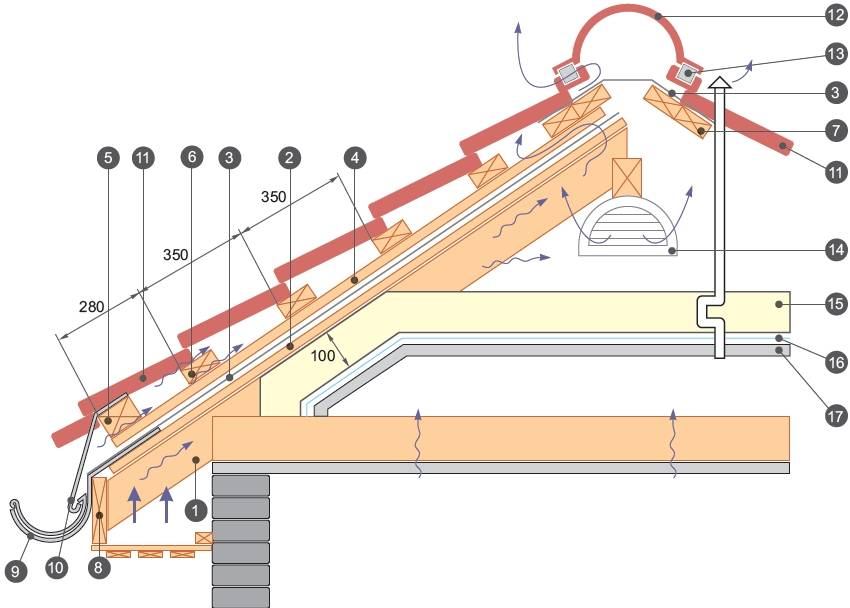

Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.
В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската
Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов
Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица
В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.
Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши
Материалы и инструменты для укладки металлочерепицы своими руками
Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:
- шуруповерт;
- электродрель;
- ножницы для резки металла;
- измерительная рулетка;
- молоток;
- маркер;
- монтажная лента.
Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).
Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта
Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.
Крепление дополнительных элементов
Если водосточная система создается из профилей прямоугольного сечения, то желоб вставляют в держатели. Затем к обрешетке прикрепляют планку карнизного типа под цвет металлочерепицы. При этом ее нижний край должен перекрыть край желоба. Подкровельную гидроизоляцию выводят поверх планки карниза. Это делается для того, чтобы конденсат свободно стекал в водосточный желоб.
Если для организации системы водостока используется профиль круглого сечения, то желоб вставляют в держатели, при этом его кромку заводят в фиксирующий выступ. Планку карнизного типа прикрепляют так, чтобы ее нижний край перекрыл край желоба. Подкровельную гидроизоляцию выводят аналогично, как и в предыдущем случае.
На торцах крыши крепят торцевые планки. Их устанавливают с шагом 50-60 см с использованием саморезов. Между планками должен образоваться нахлест в 50 мм. При необходимости торцевые планки подрезаются.
Затем устанавливаются коньковые планки. Они бывают двух видов: плоского и круглого сечения. Для планки круглого сечения установку начинают с крепления плоских или конусных заглушек по ее торцам (для этого применяют заклепки или саморезы). В случае коньковой планки плоского сечения подобные заглушки не нужны.
Кроме того на конек кладут уплотнитель. Именно на него будет производиться установка коньковой планки. При этом необходимо предварительно вырезать в уплотнителе места под вентиляционные отверстия. Крепят коньковую планку с помощью кровельных саморезов длиной 80 мм. Их вкручивают на каждой второй волне черепицы. Между коньковыми планками организовывают нахлест в 10 см.
