Укосины в каркасном доме – технология установки, пошаговая инструкция

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

  • Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
  • Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
  • Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
  • Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
  • Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
  • Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
  • При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

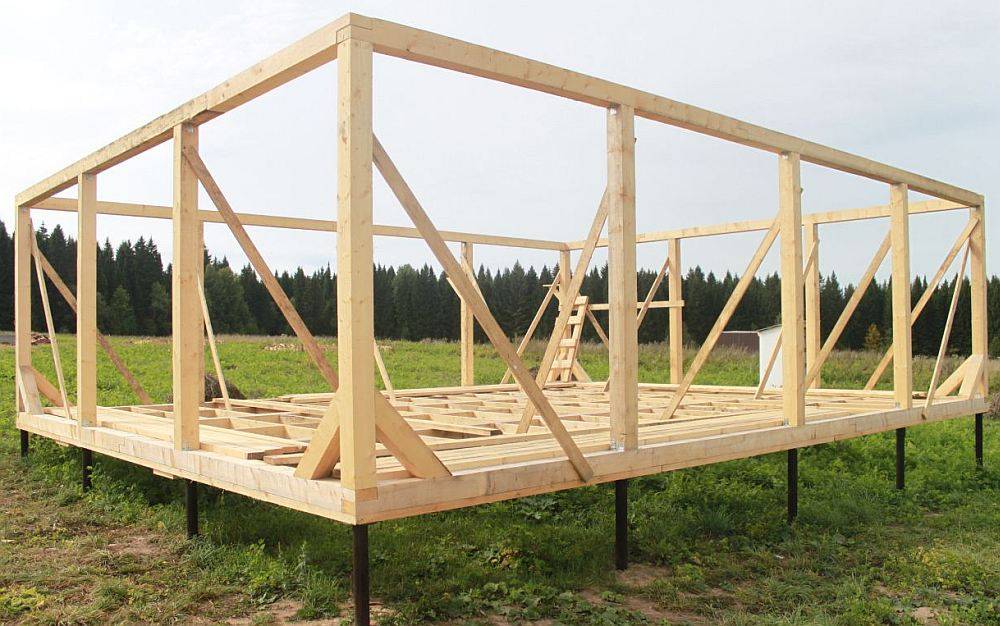

Сборка каркасного домаИсточник stroim-dom.net

  • Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
  • Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
  • Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
  • А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Видео описание

Как правильно делать укосины в каркасном доме станет понятно после просмотра видео:

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

  • Укосина является важным элементом для создания жёсткости каркаса.
  • Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
  • При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
  • Все работы проводить только при помощи гвоздей.
  • Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Как следует устанавливать укосины

Непонятно по какой причине наши архитекторы и проектировщики допускают ряд грубых ошибок в проектировании укосин каркасного дома. Ниже представлено, как правильно и быстро сделать укосины в каркасном доме.

Условия, которые необходимо соблюдать при установке укосин:

  • Угол между укосинами и обвязкой дома должен быть строго 90 градусов;
  • Подпорка не должна иметь толщину больше четверти толщины стенной стойки;
  • Укос должен быть установлен вровень со стойками. Извне постройки крепятся только временные;
  • Сверху подпорка врезается в верхнюю обвязку, снизу – в нижнюю. Острый угол укосины и такое же место под нее в обвязке должны быть выпилены под углом 90 градусов;
  • Для одной стены следует установить две подпорки: одна чтобы была направлена в одну сторону, другая – в противоположную. Этого вполне хватит, но не меньше;
  • Идеальный угол наклона подпорки – 45 градусов, но допускается до 60 градусов. Если угол больше – следует увеличить число укосин;
  • Если вы еще не возвели стену, и хотите на ней заранее установить укосину, следует оставить болты немного не вкрученными. Это даст возможность, после установки стены, подкорректировать ее положение;
  • При использовании ригеля, он с укосиной должны находиться с разных сторон;
  • Использование саморезов при установке подпорок исключено;
  • Укосину можно крепить с наружной и внутренней стороны стены. Жесткость от этого не изменится. Снаружи производить установку удобнее. Но установленные изнутри, подпорки помогут избежать возникновению мостиков холода;
  • Если вы применяете минеральный теплоизолятор, следует его слегка подрезать в соответствии с толщиной подпорки. Пропустив этот шаг, на концах укосин будут образовываться воздушные мешки, из-за чего пострадает качество постройки;
  • В случае если по какой-то причине невозможно установить две разнонаправленные подпорки, выйдите из ситуации следующим образом. Необходимо после установки стены обшить ее листами ОСП-3, толщиной 12 миллиметров перед установкой пароизоляции.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

  • Ручная циркулярная пила;
  • Дрель-шуруповерт;
  • Углошлифовальная машина (болгарка);
  • Электрический рубанок;
  • Лобзик;
  • Лазерный уровень;
  • Молоток;
  • Ножовка;
  • Топор;
  • Струбцина 2-3 шт.;
  • Степлер;
  • Уголок;
  • Рулетка;
  • Пачку строительных карандашей;
  • Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то, что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом ряду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

Как установить?

…постоянные укосины

Теперь давайте рассмотрим, как сделать укосины в каркасном доме, которые будут находиться там постоянно. Такие элементы устойчивости следует вставить не только во внешние стены, но даже в перегородки. В идеале, угол установки должен быть 45 градусов. Но из-за оконных и дверных проемов вы не всегда сможете соблюдать это требование, и тогда позволительно увеличить угол до 60 градусов. Установка должна быть произведена от нижнего бруса стены к верхним углам.

Как итог, элементы жесткости будут образовывать прямоугольный треугольник с угловой стойкой. В местах установки оконных и дверных коробов, укосину будет лучше сделать так, чтобы она была направлена от углов к проемам, и тогда вы сможете дополнительно закрепить элементы. Для плотного прилегания следует врезать в элементы каркаса укосины, предварительно выпилив пазы требуемой ширины и глубины. При правильно смонтированных элементах прочности все будет прилегать к каркасу плотно и не помешает выполнению обшивки.

На каждой стене следует делать как минимум две детали и расположить их по краям, на которых расположены наружные углы. Для стабилизации дома в обоих направлениях на наружной стене одну укосину следует сделать с наклоном влево, а на противолежащем конце этой же стены с наклоном вправо. Для удобства установки элементы жесткости должны быть расположены снаружи стен, но если вспомнить законы теплофизики, то эффективнее будет, если установить их изнутри, так как при таком расположении они будут уменьшать теплоотдачу утепленной стены.

Важно! Крепление делают гвоздями, и ни в коем случае нельзя использовать саморезы. Изредка строители делают укосины из остатков досок и крепят только там, где это удобно, но так делать нельзя

Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола. Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см. Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса

Изредка строители делают укосины из остатков досок и крепят только там, где это удобно, но так делать нельзя. Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола. Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см. Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса.

Проверьте, чтобы используемые доски были хорошо просушены. Если они сильно влажные, то при высыхании в будущем между ними и элементами каркаса будет увеличиваться зазор и жесткость конструкции в целом будет нарушена. Обязательно должен быть подрезан утеплитель вдоль краев досок, иначе с краю будут образовываться воздушные мешки, а это тоже негативно воздействует на теплоизоляционные качества дома.

… временные укосины

Временная конструкция жесткости обычно устанавливается рабочими при третьей стадии строительства, если вы не планируете сделать аналогичную конструкция на постоянку. Они скрепляют промежуточные и угловые стойки, пока не будет скреплена верхняя обвязка. Помимо этого, временные конструкции часто используют для выравнивания каркасных стен, чтобы избежать перекосов, которые в дальнейшем могут затруднить внутреннюю отделку.

Как изготовить временные элементы жесткости? Для начала выровняйте углы при помощи уровня или отвеса. После можно устанавливать доски внакладку и соблюдать шаг в 120-150 см. Будет лучше, если вы е будете экономить. Доски крепим к нижней и верхней обвязке при помощи гвоздей, а перед началом обшивки временные элементы можно снимать.

Технология модульного строительства

Производство основного модуля определяется тем, насколько часто будет использоваться будущий дом.

Если предполагается постоянное проживание, то дом должен иметь более прочные стены, например :

  • плита из слоев цемента толщиной в 12 мм;
  • изоляция от пара (начальный слой толщиной  в 0,15 мм);
  • утеплитель из базальтовой ваты толщиной минимум в 15 мм;
  • изоляция от пара (конечный слой толщиной в 0,15 мм);
  • плита из слоев цемента толщиной в 12 мм.

Если сравнивать такую конструкцию с полуметровой кирпичной стеной, то модульная система выигрывает по теплоизоляционным характеристикам. Модульный дом, возводимый в короткие сроки и предназначенный для круглогодичного проживания, должен обладать основным каркасом и прочным фундаментом, продуманной тепло- и гидроизоляцией, качественной системой отопления и вентиляции.

Выбрать стройматериалы для строительства базового модуля достаточно легко. Чаще всего встречается металлическая конструкция-каркас, с установленными утеплительными панелями.

Такие конструкции идеально подходят для домов, предназначенных для постоянного проживания. Для дачных построек подойдут более простые варианты – каркасы из легкой стали и тонкие стены.

Кроме всего, строительство модульных домов позволяет выявить следующие преимущества:

  • надежность – конструкция модульного дома была подвергнута самым серьезным испытаниям в районах с агрессивными погодными условиями.
  • кратчайшие сроки строительства – если не брать в расчет время заливки фундамента, то строительство модульного дома займет всего около двух недель. Ведь все, что требуется, это просто установить уже готовые модули и объединить коммуникации, произвести герметизацию швов и отделочные работы;
  • практичность – появляется возможность расширить постройку, путем установки дополнительных модулей;
  • прочность и безопасность – модульный дом обладает высокой сейсмоустойчивостью;
  • минимизация строительных отходов – начальный природный ландшафт остается практически нетронутым;
  • минимальные затраты – стоимость одного квадратного метра модульного дома обойдется заказчику практически в два раза дешевле, чем при обыкновенном строительстве.

Главным недостатком модульного строительства является высокая сложность доставки блоков и модулей. Для этого потребуется автомобиль, оснащенный специальной платформой и подъемный кран повышенной мощности.

Строительство модульных домов

Все стереотипы об ограниченности в плане конструктивности и об архитектурном однообразии модульного строительства уже далеко в прошлом. В наше время можно сделать заказ на строительство модульного дома абсолютно в любом стиле, но наиболее востребованными являются дома в современных стилях – минимализм или хай-тек

Также немаловажной особенностью модульного дома является большая площадь остеклений конструкций, благодаря которой дом постоянно наполняется естественным светом

Существуют некоторые приемы, благодаря которым каркасный дом превращается в привлекательное и уютное жилище:

  1. Если пристроить к дому веранду, то получится увеличить площадь и получить красивое и уникальное дополнение;
  2. Применение натуральных материалов для отделки по максимуму сопрягает дом с окружающей средой;
  3. Есть возможность получить определенный шарм, используя нестандартные фактуры;
  4. Если установить на облицованный плиткой дом красивую подсветку, то его экстерьер получится достаточно стильным и романтичным.

Отсутствуют всякие ограничения в фантазии во внутренней отделке дома. Есть возможность использовать все возможные материалы для внутреннего интерьера.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

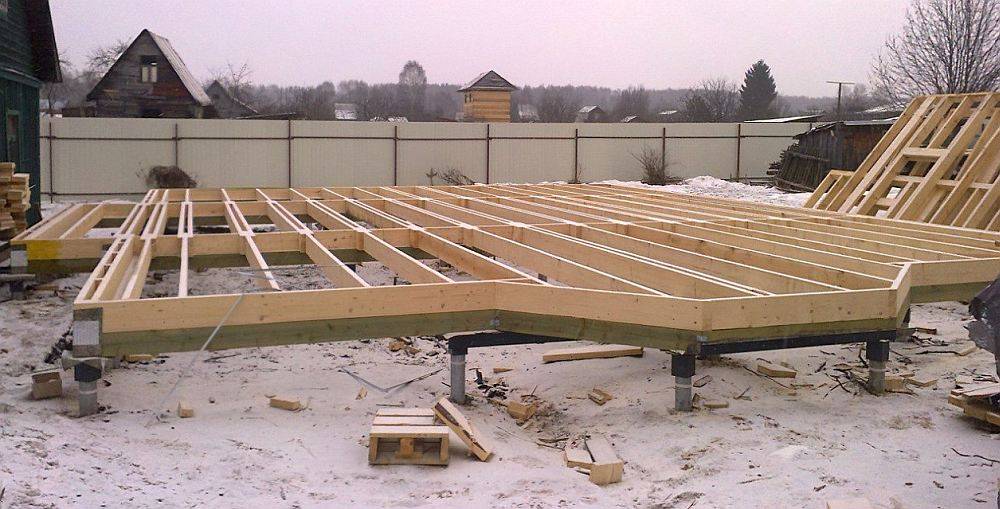

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

  • «в полдерева» и «в лапу»;
  • «ласточкин хвост»;
  • «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

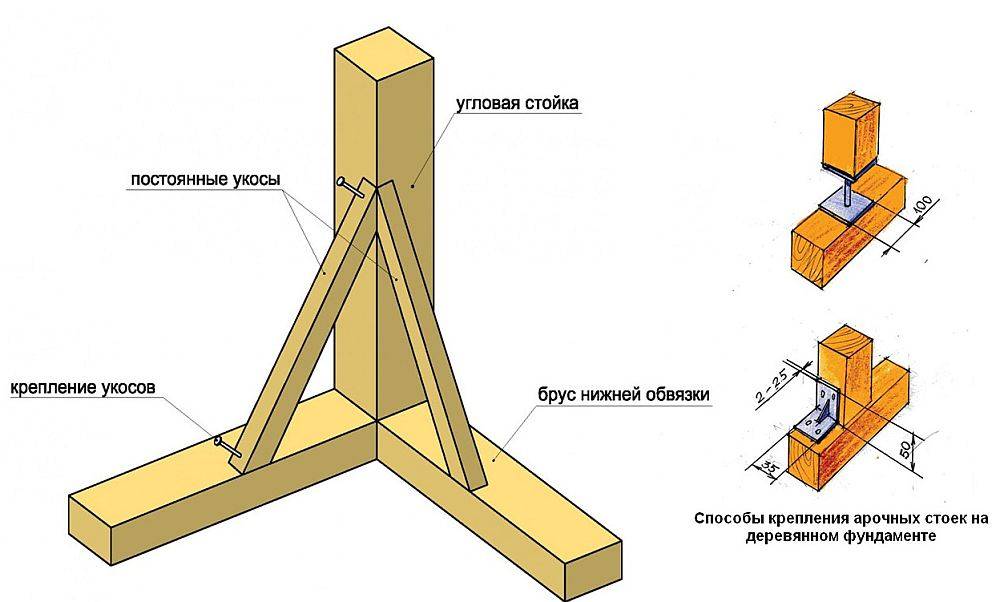

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

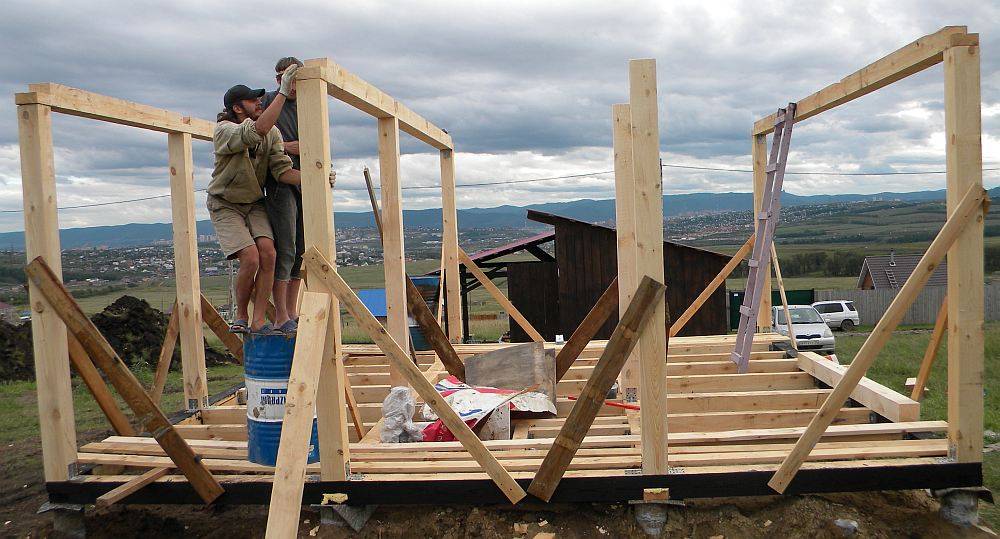

Временные укосины

Установка временных укосин необходимый этап на стадии возведения каркаса дома. Их применяют:

  • Во время установки угловых стоек. Временные укосины не дают разболтаться соединению угловой стойки с нижней обвязкой, до момента установки верхней обвязки.
  • Для выравнивания каркасных стен и устранения последующих проблем во время установки дверей, окон, внутренней и внешней отделки. Когда двери не навешиваются, а отделочные плиты не сходятся в углу.
  • Для установки и выравнивания стропил под крышу.

Порядок установки временных укосин:

  1. Вначале выравниваем углы. Для этой операции можно воспользоваться обычным отвесом, пузырьковым или лазерным уровнем. Также можно воспользоваться «американским» методом. Закрепить уровень на доске длинной с высоту стены.
  2. Временные укосины крепятся блоками, закрепленными внизу к полу или платформе, вверху к верхним лагам.
  3. Шаг установки укосин составляет от 1,2м до 1,5м. Изготавливают из доски дюймовки (сечение 25х150 мм).

При помощи временных укосин можно исправить существенные дефекты, создав необходимый рычаг.

Роль укосины в возведении каркасного дома

Этот элемент выполняет функцию поддержки вертикально стоящих деталей в каркасе. Подпорка конструкции нужна для увеличения жёсткости всей рамы. Но в основном укосину устанавливают, чтобы ослабить боковые нагрузки.

Грамотно сбитый каркас способен легко выдерживать вес крыши или второго этажа. Но противостоять горизонтальному воздействию долго не сможет. Обычно слабым местом являются стыки элементов, скреплённые гвоздями. Со временем крепление расшатывается, и стена может сложиться.

Грубейшей ошибкой при разработке проекта каркасного дома является пренебрежение к боковым нагрузкам. И это подтверждается яркими примерами американского и канадского строительства. Из-за желания сэкономить часто укосины заменялись просто обшивкой каркаса фанерой. Но природные катаклизмы расставляли все по местам. Конструкции не выдерживали сильных порывов ветра и разрушались.

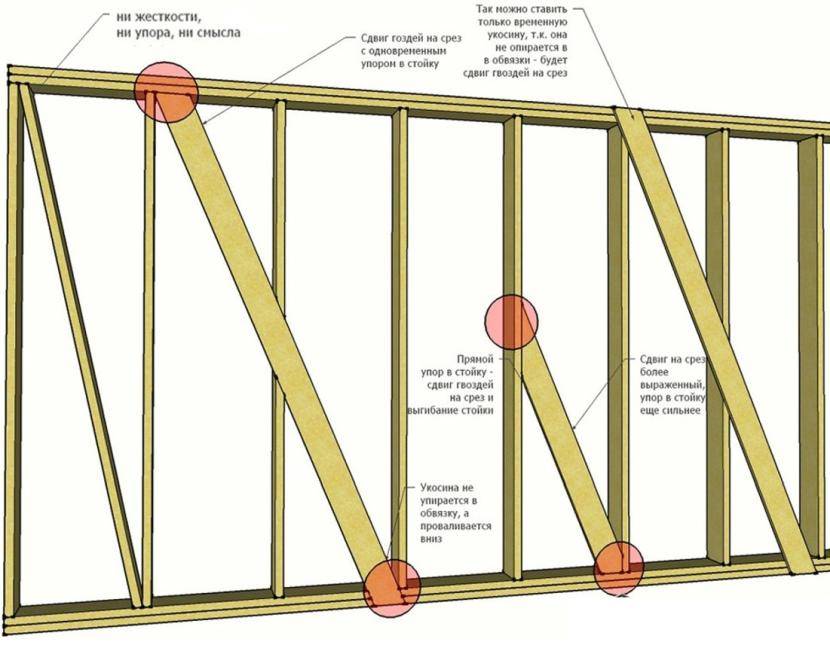

Правильное и неверное расположение укосинИсточник stroev.pro

Установка укосин необходима для следующих моментов:

  • исключения деформации рамы;
  • предотвращения смещения теплоизоляции внутри перегородки;
  • придаче постройке надёжности;
  • равномерного распределения статистической нагрузки по всей конструкции.

Также существует ошибочное мнение, что укосины можно заменить обычными распорками. Но последние лишь устраняют у досок пружинистость. И для противостояния горизонтальной нагрузке не годятся. Потому что соединяются с каркасом неподходящим способом. Поэтому нужно выяснить, прежде чем использовать укосины в каркасном доме, как правильно сделать их крепление к вертикальным стойкам.
