Как проверить строительный уровень на точность в домашних условиях: Инструкция

Что такое строительный уровень и как с ним работать

Мы практически вплотную подошли ко второму инструменту, который называется строительный уровень. Это и есть идеальная линейка с водяными пузырьками.

Прислоним наш уровень (линейку с пузырьками) к шляпкам саморезов, которые мы предварительно по отвесу вкрутили в стену:

Если Вы собираетесь самостоятельно штукатурить стены, то строительный уровень Вам обязательно понадобится! Покупайте или берите у друзей уровень длиной 2 метра

Обратите внимание на пузырек, который находится наверху линейки. Посмотрим на него поближе:

Пузырек должен находиться четко посередине границ. Если это так, значит у Вас уровень в отличном состоянии. Между прочим так и проверяется уровень. Однако неплохо бы сразу проверить его по 2-м измерениям: вертикали и горизонтали. Об этом можно подробно прочитать в статье: Как проверить строительный уровень. Если Вы по отвесу подогнали шляпки саморезов и к ним аккуратно прислонили уровень, и при этом пузырек находится четко посередине – значит все в порядке, значит дальше можно работать таким уровнем.

Если же пузырек находится далеко от границ слева или справа, значит поскорее меняйте такой уровень на другой, в случае покупки в магазине. Нет ничего ужаснее, чем начинать делать точные работы со сбитым уровнем. Будет очень обидно, что Вы потратите уйму сил и времени, сделаете, что называется все по нитке, и при этом получите кривой результат! В каталоге слева можно найти подходящие уровни, отвесы и другие измерительные инструменты.

Ну а если Ваш уровень “не врет”, значит у Вас в руках всегда есть вертикаль. Теперь, чтобы проверить, вертикально ли у Вас что-нибудь стоит, просто прислоните плоскость уровня к плоскости обследуемого предмета и смотрите за пузырьком. Если пузырек посередине, значит предмет стоит вертикально!

Все это я рассказал с той целью, что дальше, в следующих статьях, мы начнем ставить маяки с использованием уровня и отвеса, а значит, Вы должны иметь представление как это делается!

Я очень рекомендую Вам на Вашей кривой и необработанной пока стене потренироваться и попробовать выставить одну вертикаль, а заодно и уровень свой проверите. Непосредственно следующая статья будет посвящена креплению штукатурной сетки на стену, а уже вслед за этим будем ставить первый маяк. На сетке его будет ставить менее удобно, поэтому потренируйтесь выставлять вертикаль просто на голой и кривой стене.

Интересно, а кто-нибудь из опытных мастеров обходится без отвеса?

Проверка уровня при покупке в магазине

Уровень незаменим в строительстве, при помощи этого устройства заливают стяжку, устанавливают маяки для выравнивания стен.

При покупке можно проверить уровень на специальном стенде, в случае если он отсутствует, то можно проверить самостоятельно. Положите уровень на ровную поверхность и запомните показания пузырька.

Затем переверните уровень на 180 градусов и проверьте. Если придерживаться этого правила, то вы купите качественный строительный уровень.

Если показания одинаковые в обоих случаях, то уровень пригоден к работе.

По вертикали в магазине уровень проверяется этим же способом, а вот точнее уровень можно проверить только дома. Если выяснится, что у прибора существует большая погрешность, то его можно заменить на новый в течение двух недель.

Калибровка пузырькового уровня

Удобно калибровать только тот уровень, у которого блоки колб закреплены винтами или есть система их поворота. Процедура выглядит так:

  • уровень устанавливается на пенопластовый лист, погруженный в наполненную водой ванну или корыто;
  • отмечается смещение пузырька;
  • производится поворот колбы до размещения пузырька воздуха четко между рисками верности горизонта;
  • уровень поворачивается по вертикали на 180 градусов и снова устанавливается на лист.

Регулировки продолжаются до момента, когда приспособление в любом направлении не начнет показывать верность горизонта с одинаковым положением пузырька. После этого блоки колб фиксируют полным затягиванием винтов.

Недорогие модели, у которых нет винтов для регулировки положения колб, практически не поддаются калибровке, но есть варварский метод. После установки на плавающий лист пенопласта отмечают край колбы, к которому уходит пузырек. Уровень достают и легкими ударами молотка и отвертки пытаются сместить элемент в креплениях или деформировать его. Таким способом можно разбить колбу. Но если этого не случилось и удалось немного улучшить точность прибора, после регулировки цилиндрик намертво заливают в гнезде суперклеем.

Проверка по вертикали и горизонтали

Пузырьковые уровни представляют собой планку с тремя колбами, такой уровень позволяет проводить точные работы.

Проверка и настройка по вертикали может проводиться с использованием обычного отвеса. Сначала требуется самому отметить точку, вбить к нее гвоздь или вкрутить саморез. Далее к нему привязывается нитка с отвесом. Внизу и вверху вкручиваются еще 2 самореза, шляпки их должны коснуться нити, она должна скользить по их поверхности.

Саморезы должны размещаться таким образом, чтобы шляпки имели параллельное положение к уровню земли.

Трубный уровень это разновидность пузырькового, предназначенный для измерения труб.

По горизонтали проверка оборудования начинается с поиска идеальной горизонтальной линии, поможет в этом гидроуровень. Купить его можно в любом строительном магазине, стоимость оборудования низкая, зато его можно использовать для различных работ в дальнейшем.

Проверка по горизонтали строительного уровня осуществляется следующим образом:

  1. Гидроуровень надо заполнить водой, жидкость в колбах должна стоять на серединной отметке.
  2. Далее следует взять 2 листа обычной бумаги, прикрепить их к поверхности бетонной стены монтажным строительным скотчем. Положение их должно быть параллельным, на поверхности бумаги прочерчиваются линии, к которым и будет затем прикладываться строительный уровень.
  3. Одна колба прикладывается к листу, ставится отметка у ее положения. Можно использовать штатив для ее крепления. Если работу выполняют двое, то проблема крепежа решается еще проще – второй человек будет удерживать колбу в необходимом положении.
  4. Вторая колба прикладывается к листу, выполняется отметка так, чтобы все риски на бумаге и отметки воды шли вровень.
  5. Прикладывается пузырьковый уровень, проверяется положение пузырька. Если он находится в середине, то уровень выставлен правильно. В дальнейшей настройке он не нуждается. Если пузырек смещен, то необходимо выполнить настройку строительного уровня.

Как выбрать строительный уровень

Чтобы знать, как выбрать уровень строительный правильно, необходимо ознакомиться со всеми его характеристиками

При покупке очень важно обращать внимание на точность прибора, поскольку уже во время транспортировки они могут выйти из строя

Как проверить уровень, смотрите в этом видеоролике:

Важно обращать внимание при покупке строительного уровня на следующие нюансы:

  • Корпус. Рекомендуется выбирать литой корпус, который толщиной не будет менее 2 мм. Качественный корпус определяется согласно весу инструмента: оборудование не должно быть слишком лёгким. Корпус играет очень важную роль и при работе своего предмета. Защищённый корпус является гарантией исправной работы оборудования. Также качественный инструмент должен содержать специальные резиновые вставки.
  • Колба. Отметки на данной части строительного уровня от края не должны быть меньше 1 мм, как и сама колбочка. Если она мелкая, то и пузырёк будет не точно показывать ровность поверхности, а значит, придётся дополнительно потратить время на настройку.

Колба пузырькового уровняИсточник goods.ru

  • Количество колб. Уровень строительный должен содержать сразу несколько колб для точных и быстрых измерений. В основном они бывают горизонтальными и вертикальными. Но есть и инструменты, которые позволяют измерять поверхность, находящуюся под углом.
  • Погрешность. Почти у любого подобного инструмента существует погрешность. Особенно недорогие устройства могут искажать действительные замеры на несколько миллиметров. Поэтому данный показатель тоже нужно учитывать, особенно, если уровень нельзя будет настроить.

Именно на эти факторы стоит обратить внимание при покупке пузырькового строительного уровня. Только так можно будет приобрести качественный и точный инструмент

Наглядно о том, как отрегулировать уровень, показано в этом видео:

Заключение

Инструменты для измерения иногда могут показывать неправильный результат. Поэтому нужно знать, как отрегулировать строительный уровень. Осуществляется проверка по горизонтали и вертикали обязательно на ровной поверхности.

Также можно провести калибровку инструмента в домашних условиях, если это позволяет сделать конструкция. Главное правильно выбирать инструмент в магазине, тогда не придётся его настраивать или заменять другим уровнем.

Как прикладывать инструмент

Пузырьковый уровень имеет рабочую поверхность. Обычно она не окрашена, а обработана так, как будто её отпилили циркулярной пилой. Во время работы инструмент прикладывается к проверяемой поверхности этой стороной. Если не правильно пользоваться уровнем, возможно появление погрешности. Для точных работ это играет большую роль.

После прикладывания обращают внимание на расположение пузырьков внутри колбы. Они должны находиться в центральной части колбы

Для точности измерений используется разметка, нанесенная во внутренней части глазка. Пузырек должен располагаться в центре глазка.

Проверка точности вертикальной плоскости у лазерного уровня

Устанавливаем лазерный уровень примерно в 5 метрах от стены и крепим на стене отвес длинной около 2.5 метров. Включаем лазерный уровень и сводим линию с верёвочным отвесом, если отклонение вертикальной линии (сверху или снизу) не превышает половину значения характеристики «точность» к примеру, +/- 3мм на 10м, то точность линии находится в допустимых пределах.

Если при проверке точности у лазерного уровня выявилась погрешность выходящая за рамки допустимой, обратитесь в сервисный центр, либо проведите настройку самостоятельно.

Построители плоскостей с конусными призмами, к примеру Huepar 902CG, можно проверить по такой же технологии.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно!Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности

С их помощью можно узнать величину отклонения, что порой бывает очень важно

Техника работы

Чтобы правильно пользоваться строительным уровнем, необходимо изучить его параметры. Принцип работы для каждого устройства одинаковый.

Использование пузырькового типа

К рабочей поверхности прикладывается прибор, и строитель наблюдает за пузырьком воздуха. Он должен располагаться посередине капсулы.

Отклонения пузырька от нормы означает:

  1. Капсула с воздухом смещена влево. Необходимо опустить левую часть инструмента или поднять правую.
  2. Перемещение пузырька в правую сторону. Опускают правую сторону уровня или поднимают левую.

Популярный пузырьковый уровень требует контроля над состоянием. Если инструмент упал, то перед использованием его необходимо откалибровать. В отличие от прочих приспособлений, уровень не может быть всесторонним прибором. Выбор его типа, длины и функций зависит от предназначения: для мелких работ, отделки, монтажа, ремонта внешних стен, укладки кирпичей.

Применение водяного и лазерного прибора

В процессе работы первую часть прибора (колбу) устанавливают к одной точке, вторую — к другой. Через пару минут жидкость уравновешивается и достигает одинакового уровня в каждом из сосудов.

Важные правила:

  1. Трубка не должна перегибаться.
  2. Температура жидкости равняется температуре в помещении.
  3. Нужно удалить все пузырьки из трубки.
  4. Для удобства использования жидкость в трубке окрашивают в яркий цвет.

Лазерный уровень проецирует луч на расстоянии до 100 м вертикально и горизонтально Максимальные показатели выдаются при 10 м. В продаже имеются приборы, выпускающие до 10 лучей. Это повышает точность измерения. Для крепления используют устойчивую треногу, магнит, штатив или ремень. Предварительно необходима настройка параметров.

От уровня навыков работы со строительным уровнем зависит точность выполнения ремонтных и отделочных работ. Обычный инструмент способствует выравниванию кладки кирпича, пола или стен перед оклейкой обоев.

Контролировать положение плоскости важно в процессе возведения здания, от этого зависит наружный вид стен, точность размещения оконных, дверных проемов и прочих конструкций. Без строительного уровня нельзя сделать стены ровными

Выбор типа прибора зависит от размера выделяемого бюджета средств и принципа работ. Точная регулировка и неизменный контроль над состоянием приборов позволят сохранить собственные средства.

Это интересно: набор для кладки кирпича.

Специально для вас:

Изготовление садового бура своими руками в домашних условиях

Как сделать ручной бур для земли своими руками

Электробур для земляных работ: преимущества современных устройств

Приспособления для кладки кирпича своими руками

Описание наборов каменщика для кладки кирпича

Как выбрать бензобур для земляных работ

Проверка точности измерений пузырьковым уровнем

Даже самый качественный и дорогой уровень может иметь погрешности. Для исключения таких непредвиденных последствий, следует еще в магазине произвести проверку ватерпаса на неточность показаний или величину погрешности. Как это сделать, знает далеко не каждый продавец. Этот метод проверки заключается в выполнении следующих действий:

  1. Расположить уровень на горизонтальной плоскости стены или любого основания
  2. Выровнять уровень так, чтобы на колбе пузырек был расположен по центру
  3. Прочертить прямую линию карандашом
  4. Развернуть прибор на 180 градусов, и приложить инструмент к разметке. При этом пузырек в колбе должен расположиться по class=»aligncenter» width=»475″ height=»356″

Аналогичным способом проверяется колба для измерения горизонтальной и вертикальной плоскостей. Если метки совпадают, значит прибор обладает высокой точностью. Если имеется смещение, то прибор можно попробовать откалибровать при наличии соответствующего механизма. Как проверить точность показаний пузырькового уровня, показано подробно на видео.

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

Материал основания должен быть тяжелым и прочным, приветствуется наличие ребер жесткости внутри конструкции.

Проверка точности обязательно должна проводиться в момент покупки. Инструмент прикладывают на выровненную поверхность, фиксируют положение пузырька, а затем переворачивают уровень на 180 градусов. Положение пузырька должно соответствовать первоначальной отметке.

Читать также: Ключ редукторный мясорубка цена

Отдавайте предпочтение сертифицированной продукции от проверенных изготовителей, например – Kapro, Stabila или Bosch. Популярны у экспертов марки Gross Laser, Shark, JYC.

Не отстают и российские образцы Лидер, Ермак. Так вы получите возможность выбрать лучшие пузырьковые уровни из всей предлагаемой продавцами линейки. Но остерегайтесь некачественных подделок.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.

Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно! Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

Выполнение разметки: пошаговая инструкция

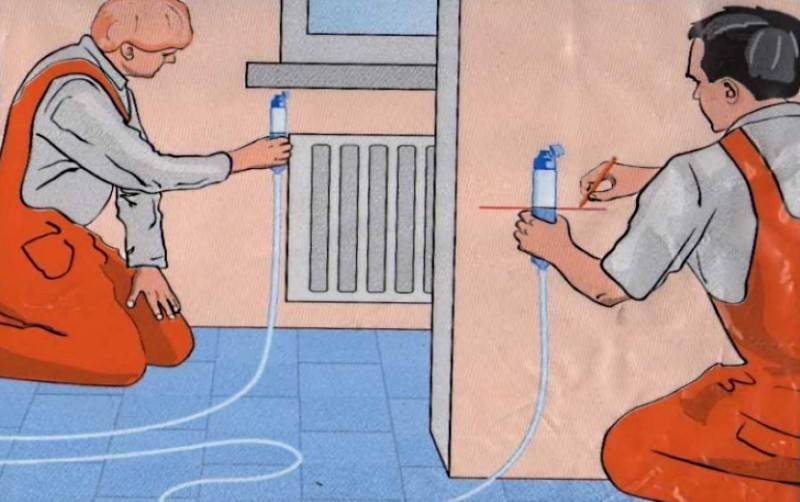

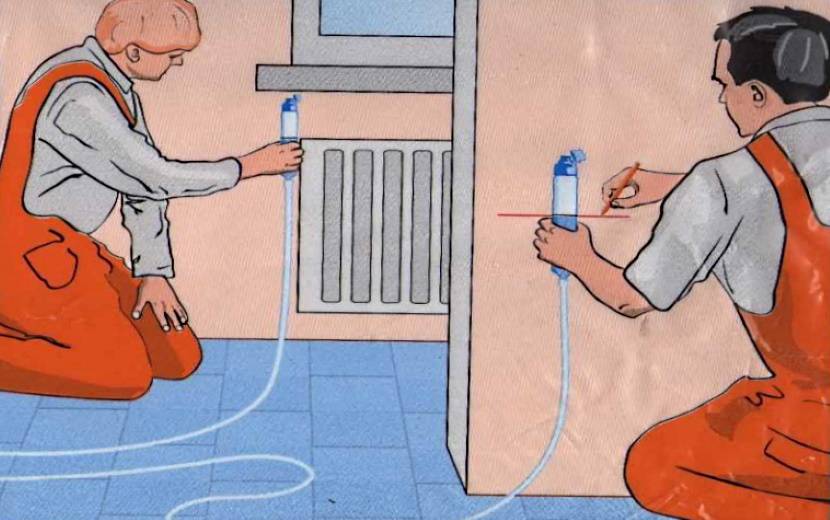

Для работы потребуется рулетка, карандаш и напарник. Чтобы наметить горизонт по периметру стен и как при этом пользоваться водяным уровнем, подскажет следующий алгоритм:

  • Первая отметка ставится в любом удобном месте на уровне глаз. Эту высоту необходимо перенести, например, на другую сторону стены. Напарники подносят концы гидроуровня к метке, каждый закрывает свой конец трубки большим пальцем.
  • Первый человек остаётся возле отметки, второй перемещается на другой край стены, прикладывает трубку приблизительно в нужном месте и ждёт, пока вода перестаёт двигаться. Теперь трубка должна оставаться неподвижной (большие пальцы с отверстий можно убрать).
  • Первый человек двигает свою трубку вверх-вниз так, чтобы граница воды совпала с меткой на стене, после этого держит трубку неподвижно. Гидроуровень свободно лежит на полу.
  • Напарник ставит отметку по своей границе воды, подождав, пока она перестанет смещаться. Точки соединяют горизонтальной линией.

Процесс выравниванияИсточник dekormyhome.ru

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Первая методика

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание – трегер, к примеру уровень Firecore FIR411G, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем “голову” нивелира по часовой стрелке на 90 градусов и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с допустимой погрешностью, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая имеет сильное отклонение, то угол в 90 градусов выверен не точно.

Вторая методика

Fukuda MW-93T-3GJ

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров. Или же делаем одну точку на полу, на перекрестии двух вертикалей и отмечаем две точки по стенам на вертикальных линиях идущих под углом 90 градусов относительно друг друга.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Проверка при покупке в магазине

Уровень строительный пригодится вам и при заливке стяжки, и при штукатурке стен. Этот инструмент является очень нужной вещью для каждого дома. Он незаменим в строительстве. Если же вы решили приступить к капитальному ремонту, то первым делом вас ждет поход в строительный магазин и покупка уровня в числе самых важных предметов. Если вы не можете определиться с выбором, то лучше всего обратиться к консультации специалиста. Ведь от показателей строительного уровня будет зависеть ровность всех поверхностей в доме. При ошибочных результатах вы рискуете получить кривой пол или стены.

При покупке строительного уровня не стоит делать выбор в сторону дешевых вариантов. Вероятность неточности показателей у бюджетных инструментов несколько выше, чем у более дорогих.

Устройство строительного уровня.

При сохранности чека у вас будет возможность совершить обмен в течение двух недель.

Кроме того, не будет лишней проверка на точность в помещении магазина. Для этого существуют специальные стенды. При их отсутствии можно просто положить строительный уровень на ровную поверхность и хорошо запомнить показания. Потом переверните его на 180°. Отметки должны полностью совпадать. Такой же способ можно использовать для проверки точности и по вертикали. Более тщательные исследования вы сможете произвести только в домашних условиях.
