Эластичное соединение
Простейшим вариантом гибкого подвесного крепления сиденья являются обычные доски и канаты соответствующих размеров. Такое соединение изготовляется чрезвычайно быстро и легко устанавливается. Не приходится искать и какие-то особые детали – в ход пойдут подручные материалы.
Специалисты-профессионалы не рекомендуют использовать канат как подвесное крепление для детских качелей.
Исходят они из простой логики – подобное крепление подвергается систематическому трению, а следовательно рано или поздно места соединения перетрутся и оборвутся, а это небезопасно для малышей.
Кроме того, не всегда уследишь за ребенком, а он, увлекшись, может перекрутить канат так, что это приведет к его обрыванию. Поэтому, решая вопрос как начинать делать качели своими руками необходимо позаботиться о нормах безопасности.
В устройствах, предназначенных для детской забавы и развлечения – соединять сиденье с каркасом следует с помощью прочных подвесов. Каким бы шаловливым и беспокойным не был ребенок, железное крепление выдержит все его «фокусы».
Строим на годы: детские уличные качели своими руками из металла

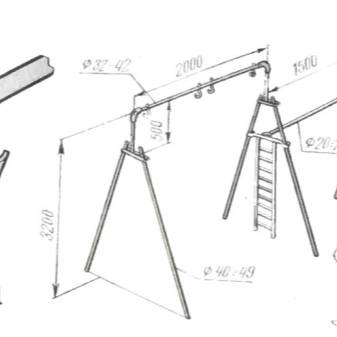

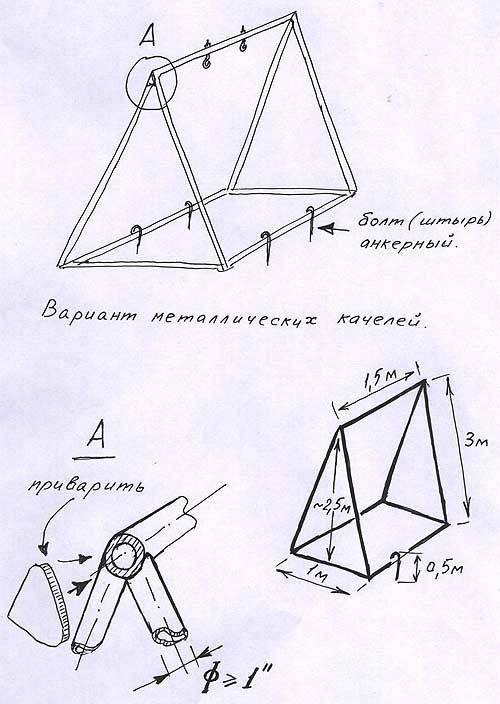

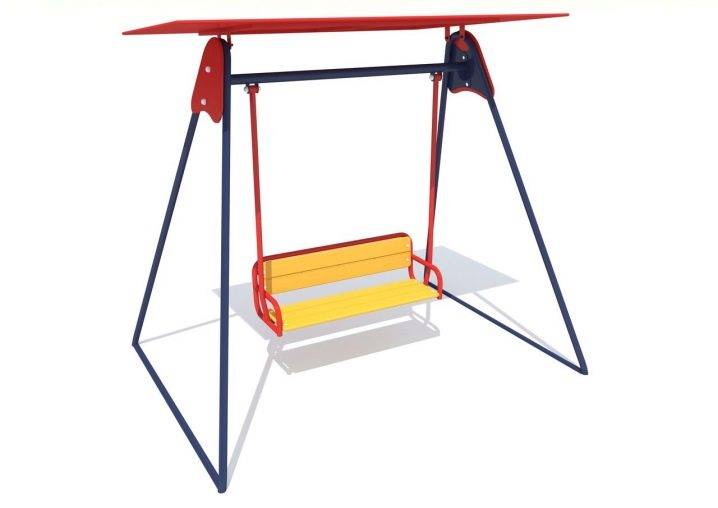

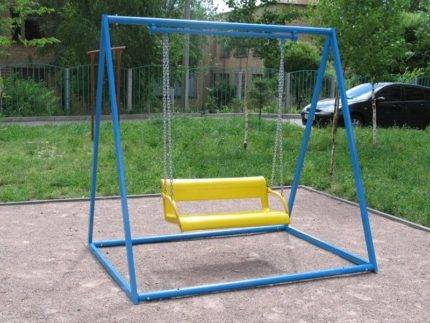

Для металлической конструкции тоже вполне подойдет А-образная схема. В этом случае можно обойтись даже без заглубления опор – достаточно добавить внизу перекладины, создавая прочную и жесткую треугольную призму.
Для фиксации на грунте будет достаточно, как показано на схеме, вогнать в 4…10 местах (в зависимости от типа грунта) анкерные болты или штыри.
Важно: углы конструкции необходимо усилить приваренными косынками из листового металла.
Конструкция собирается с помощью сварки из металлического профиля (круглой или квадратной трубы) диаметром примерно 1 дюйм.

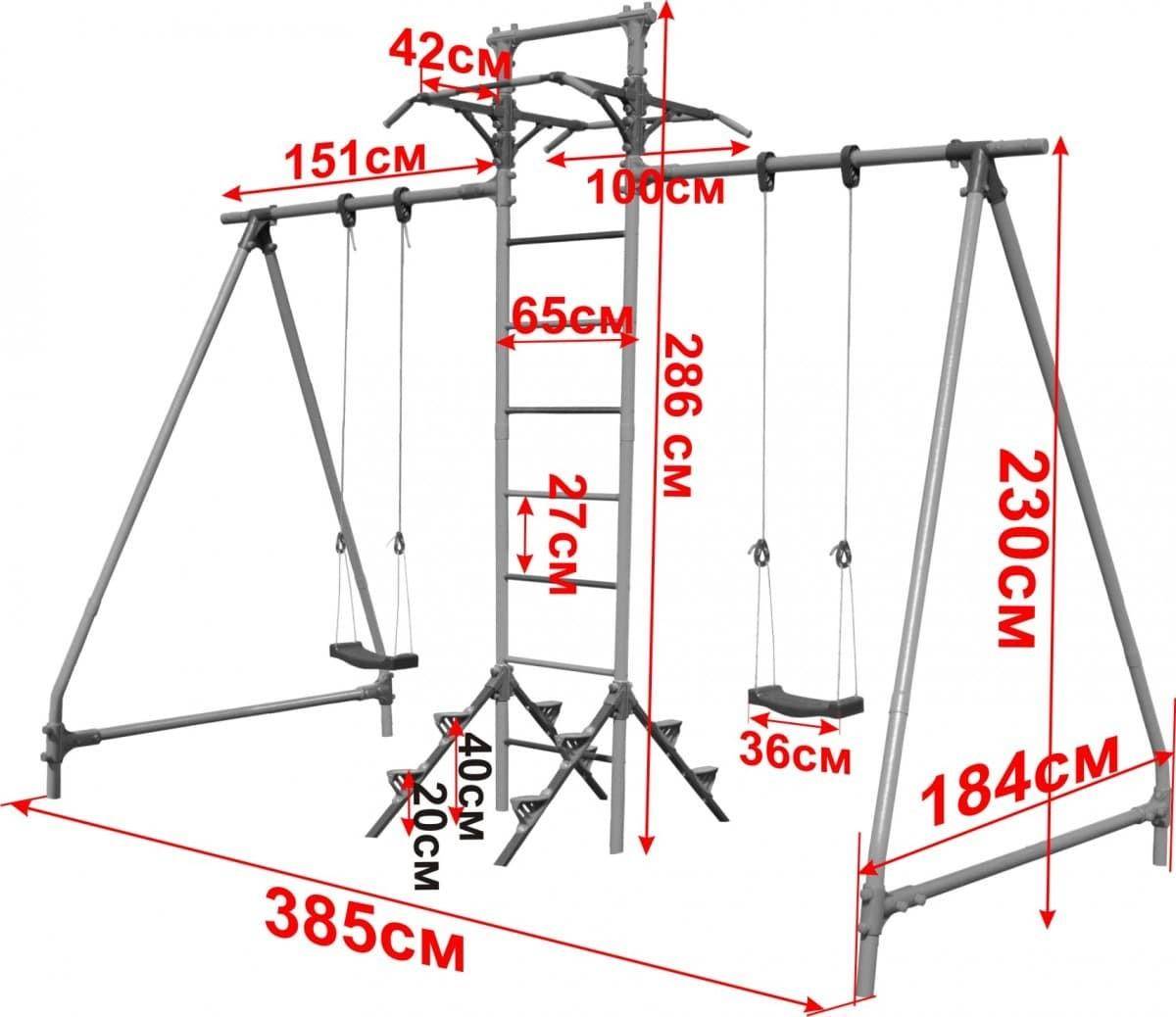

Если есть желание разнообразить досуг не только детей, но и взрослых, можно сварную (сборную) конструкцию детских уличных качелей для дачи своими руками дополнить шведской стенкой с турником.
В данном варианте используется труба 1 дюйм и специальные фитинги с болтовой фиксацией. Подвес качелей – на металлизированном тросе или цепи с карабинами, нижняя часть лесенки усилена раскосами с опорами для ног.
В качестве усиливающих и одновременно декоративных элементов часто применяют кованые детали. Они привариваются к основному каркасу, создавая дополнительные связи и увеличивая жесткость конструкции. Уместным дополнением качелей станет небольшой навес из поликарбоната или аналогичного материала.

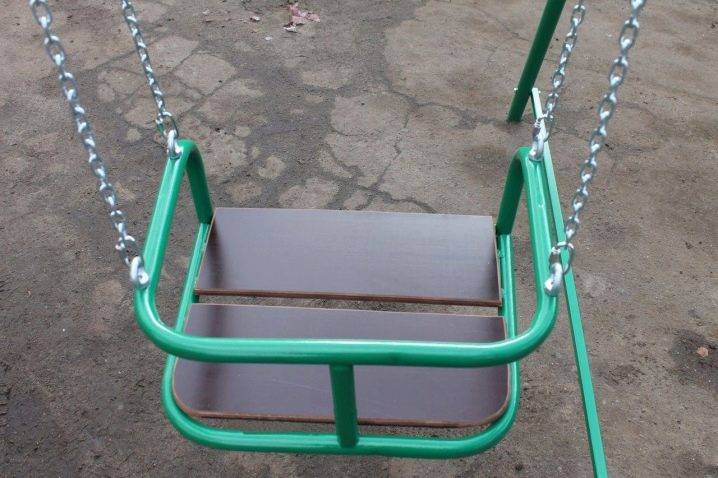

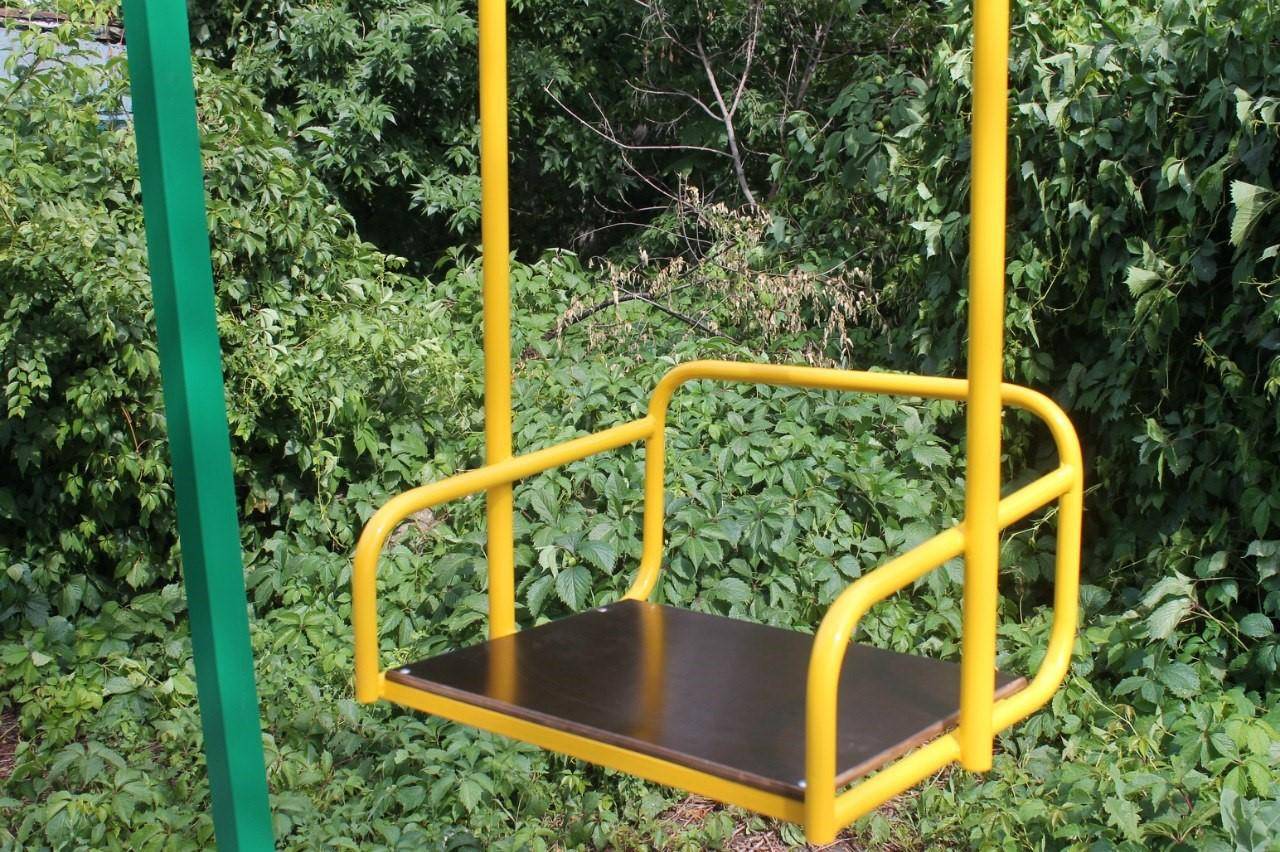

Само сидение также часто изготавливают из металла. Удобнее всего использовать круглую или квадратную трубу с деталями из материала с низкой теплопроводностью – дерева, пластика, в противном случае в жару или мороз сидеть на качелях будет крайне неприятно.

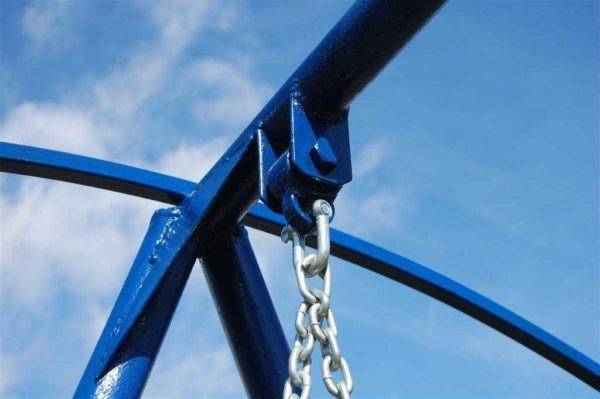

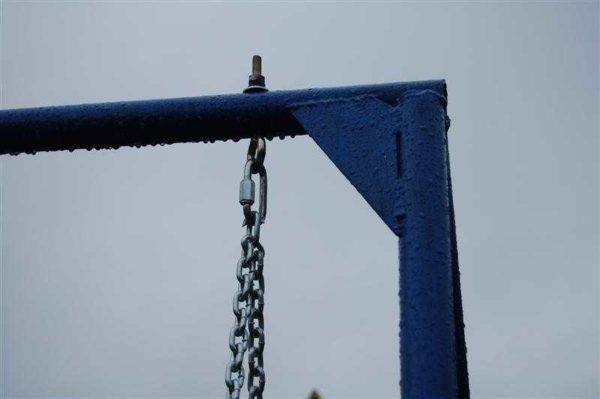

Крепить сидение на цепях к перекладине стоит через специальные проушины. Лучше, чтобы они могли вращаться вокруг оси или, как минимум, не ограничивали движение цепи при раскачивании качелей.
Более простой вариант – ввареный (ввинченный) в поперечину крюк, на который цепляют карабин с цепью.

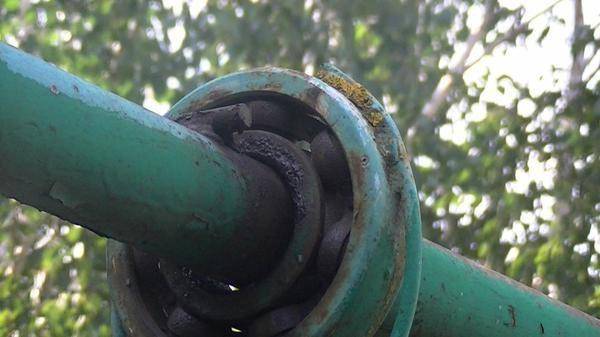

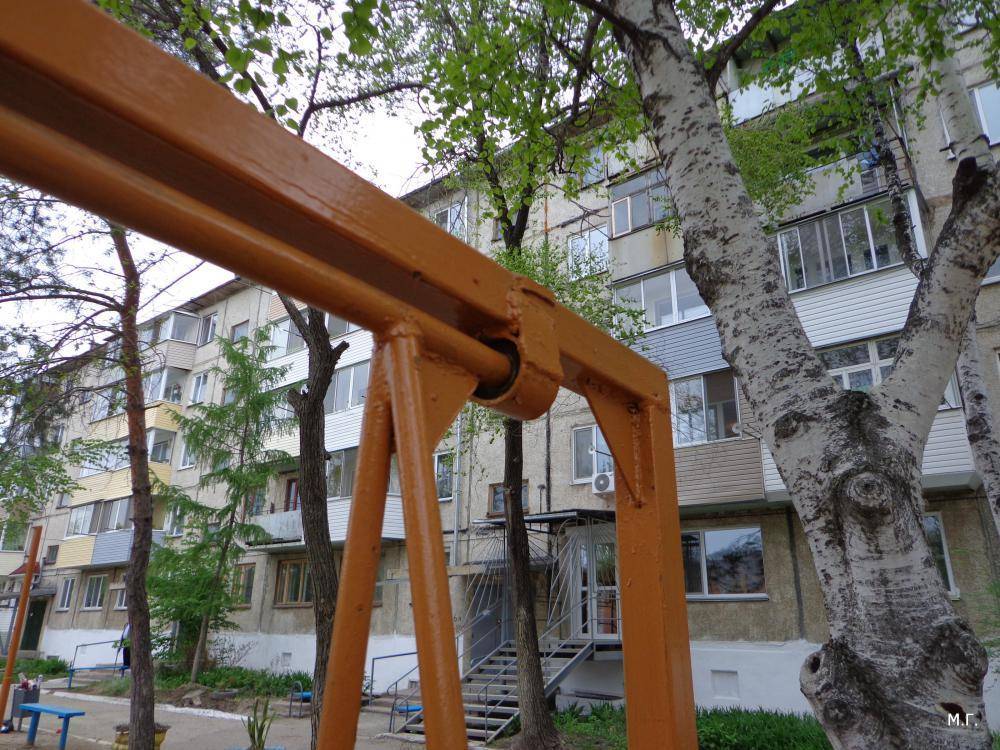

Для жестких подвесов из трубы или другого вида профиля используют подшипники.
Важно: подшипники, особенно открытого типа, нуждаются в периодической смазке.

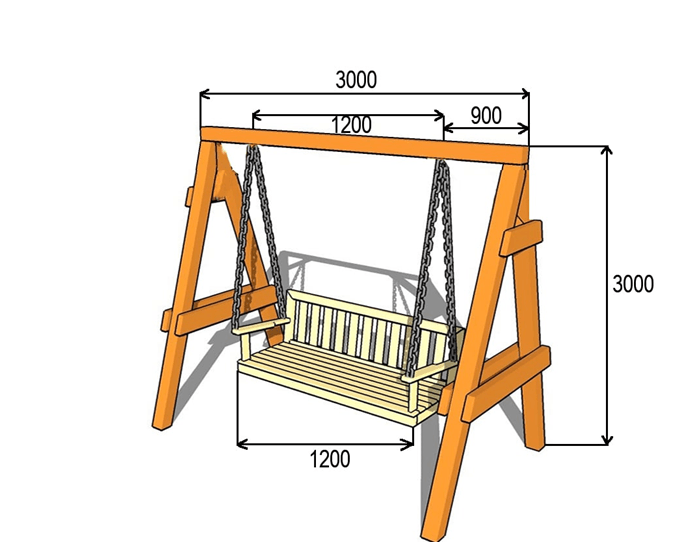

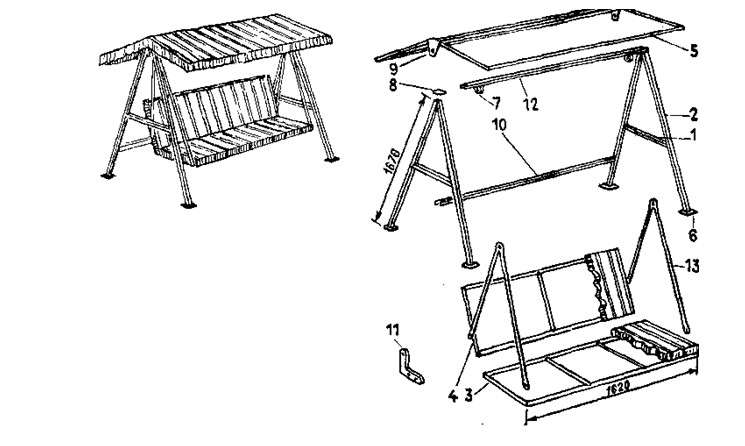

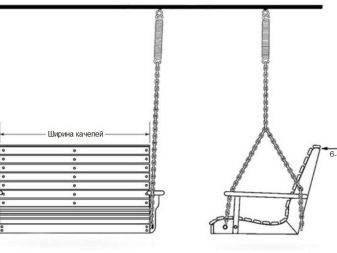

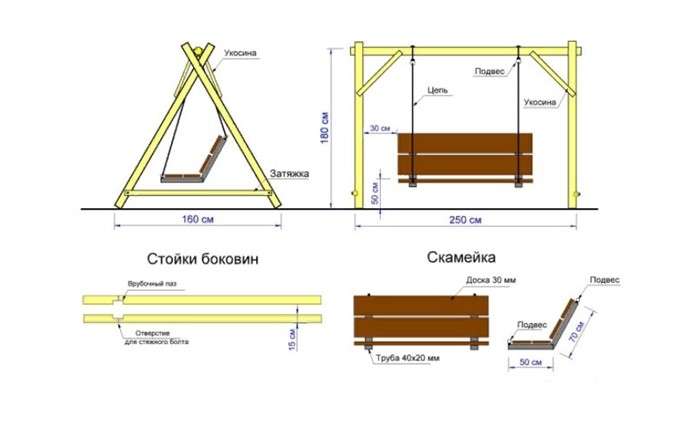

Конструкция садовых качелей, чертежи
Чтобы обозначить фронт работ и подсчитать приблизительный расход материалов, составляют чертеж, который можно выполнить самостоятельно или воспользоваться уже готовым из интернета. Например, такой простой вариант
Конструкция посложнее с составными стойками и укосинами
Схема качелей с навесом

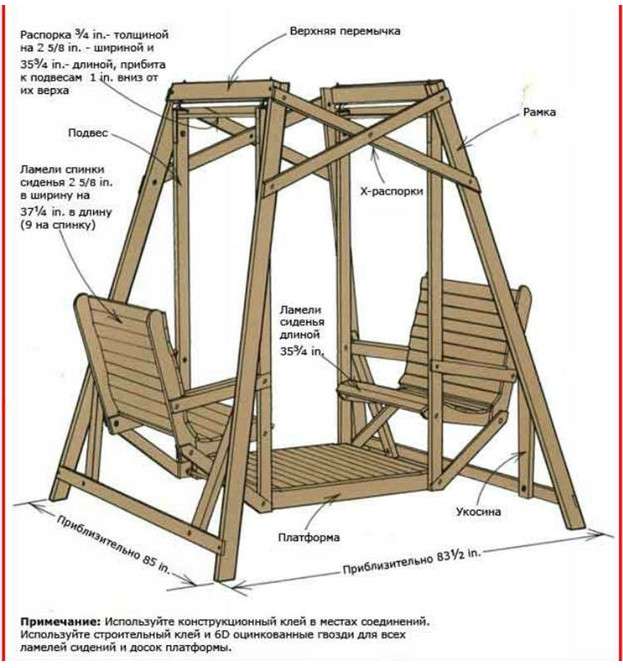

Двойные качели для любителей непростых, но интересных задач
Конструкция простейших садовых качелей из дерева включает:
- опоры из бруса, досок или очищенного кругляка небольшого диаметра, которые могут быть А-, Х- или П-образными, с боковыми элементами треугольной или трапециевидной формы;
- сиденья из деревянных дощечек со спинкой, подлокотниками или без них;
- подвесы — цепи, полипропиленовые канаты, веревки;
- элементы крепления.

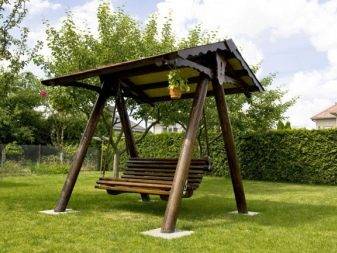

Если будет устраиваться навес, сооружают легкий прочный каркас для монтажа кровельного материала.
Все деревянные элементы скручивают между собой болтами, саморезами, можно с дополнительной проклейкой стыков. В некоторых соединениях применяют гвозди, скобы, накладки. Крепеж должен быть устойчивым к коррозии.
Для садовых качелей обычно используется недорогой пиломатериал — сосна, ель. Наибольшей влагостойкостью обладает лиственница. Из нее изготавливают ответственные детали, непосредственно контактирующие с землей.
Для удобства на сиденье можно положить подушки или сшить мягкие съемные чехлы. Защититься от мух и комаров поможет москитная сетка.
Качели-беседка со столиком
Вариант для отдыха большой компании довольно сложен в изготовлении. Качели состоят прочного каркаса с навесом, 2 скамеек, столика и подвижной платформы. Благодаря шарнирным креплениям раскачать конструкцию может даже ребенок.
Для изготовления каркаса используются оструганные гладкие бревна или прочные брусья сечением 100х100 мм, 150х150 мм. Столешница и сиденья со спинкой — из доски толщиной 25 мм. Шарниры располагают в местах крепления мебели с платформой, а также в точках пересечения горизонтальных плоскостей с вертикальными конструкциями. При таком способе обеспечивается устойчивость всех предметов на столе — вода в стаканах не проливается даже при сильном раскачивании.
Фото гибрид качелей и беседки.
Детские площадки на приусадебном участке с качелями
Детские качели могут иметь разные конструкции и устраиваются в любом месте приусадебного участка, где ребенок будет играть или находиться рядом с родителями. Смастерите небольшие качалки для маленького ребенка на террасе. Причем можно заранее сделать крепление перекрытию с помощью крюка, чтобы в любой момент можно было заменить на любую другую подвесную конструкцию.
Всегда учитывайте, что подросшие дети любят сильно раскачивать конструкцию, что должно быть предусмотрено при выборе подвесов и основания. Если перекрытия могут не выдержать подобного усилия, используйте более подходящую модель.
Заключение
Все предложенные модели качелей можно сделать своими руками, причем в отдельных случаях из подручного материала без каких-либо затрат. На фото показаны различные конструкции, которые довольно просты в самостоятельной сборке. Идеи можно применить, чтобы оформить зону отдыха на приусадебном участке или сделать собственную детскую площадку для детей.
Изготовление деревянных качелей своими руками
Самостоятельная сборка качелей для всей семьи — процесс трудоемкий, но при наличии сноровки и соблюдении установленной последовательности работ можно смастерить конструкцию своими руками и обустроить место отдыха с комфортом.
Стационарные деревянные качели для дачи
Рассмотрим последовательность сборки одноместной качели для сада простейшей конструкции. Она состоит из двух деревянных брусьев, закопанных вертикально в землю, соединенных в верхней части ригелем. К нему крепятся канаты сиденья. Для формирования каркаса понадобятся два деревянных бруса сечением 100×100 см и длиной 3 м — для стоек, а также еще один длиной не менее 1,5 м — для ригеля.
Работа выполняется в такой последовательности:
- Разметьте на площадке места под опорные стойки дачных качелей в соответствии с чертежом.
- В выбранном месте выкопайте две ямы глубиной 1,2-1,5 м и диаметром 30-40 см. Для облегчения работы используйте ручной бур.
- Насыпьте на дно ямы щебень слоем 20-50 см.
- Участки брусьев в 1 м, которые будут под землей, покройте битумной мастикой и обмотайте рубероидом для защиты от влаги.
- Соедините стойки верхней перекладиной.
- Установите брусья в ямы.
- Проконтролируйте, чтобы верхняя перекладина располагалась горизонтально. Залейте яму с брусьями раствором из цемента и песка в пропорции 1:3.
- Отрежьте кусок доски длиной 60 см и тщательно обработайте ее поверхность.
- По краям доски просверлите два отверстия.
- Проденьте через них канат: в одну вошел, из другой — вышел.
- Обмотайте ригель двумя концами каната.
- Проконтролируйте расстояние от сиденья до земли и при необходимости измените его.
- Покрасьте стойки.
- После застывания бетона качелями можно пользоваться.
Переносные деревянные качели для дачи
Чтобы продлить срок службы качелей, на зиму их прячут в сарай или другое закрытое место. В этом случае изготавливают конструкцию, у которой опоры не закапывают. Рассмотрим процесс изготовления переносной качели из дерева в форме буквы «А» с двумя горизонтальными распорками и такими размерами: ширина — 2,1 м, глубина — 1,235 м, высота — 2,2 м.

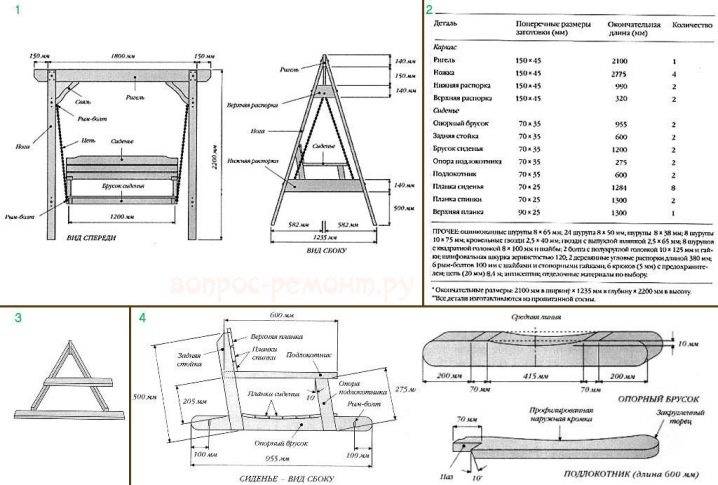

В таблице приведен комплект необходимых материалов для изготовления переносных деревянных качелей:
| Элемент качели | Сечение брусьев, мм | Длина брусьев, м | Количество, шт. |
| Каркас | |||
| Ригель | 150х45 | 2,1 | 1 |
| Стойка | 150х45 | 2,775 | 4 |
| Нижняя распорка | 150х45 | 0,99 | 2 |
| Верхняя распорка | 150х45 | 0,32 | 2 |
| Сидение и спинка | |||
| Задняя перекладина | 70х35 | 0,6 | 2 |
| Брусок нижний | 70х35 | 1,3 | 2 |
| Стойка подлокотника | 70х35 | 0,275 | 2 |
| Подлокотник | 70х35 | 0,6 | 2 |
| Планка сидения | 70х25 | 1,3 | 8 |
| Планка спинки | 70х25 | 1,3 | 2 |
| Верхняя планка | 90х25 | 1,3 | 1 |
| Рым-болт | 100 | 6 | |
| Цепь | 8 | 8,4 | 1 |
Работы по сборке качели из дерева для дачи выполняйте в такой последовательности:

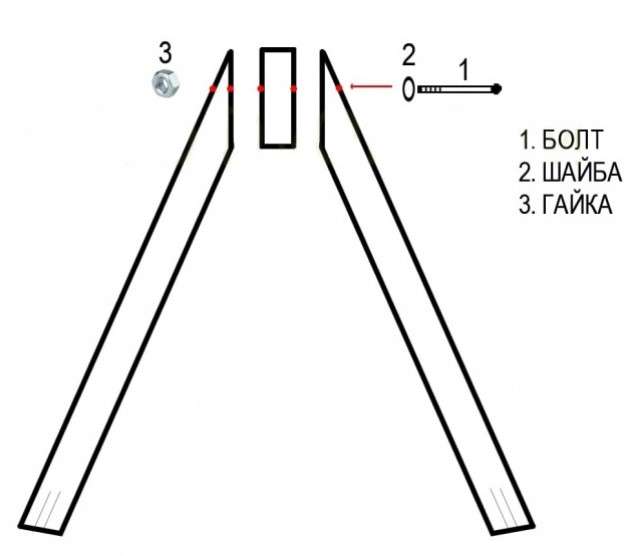

- Соедините стойки 150х45 мм одной стороной, чтобы получился угол 40-45°. Чтобы повысить надежность, брусья в месте соединения покройте клеем и стяните болтовыми соединениями. Такая фиксация надежнее, чем соединение саморезами.
- Боковые стойки в каждой паре посередине и внизу соедините перекладиной для повышения жесткости.
- Угловые части стоек соедините ригелем. К нему будет крепиться сиденье.
- Установите конструкцию вертикально на жесткое основание.
- Из планок сечением 70х35 мм сбейте каркас сидения размером 130х60 см, а из планок 70х25 мм — каркас спинки размером 130х60 см.
- Заполните рамки планками.
- Из тех же реек сделайте подлокотники и закрепите их к сиденью саморезами или другим способом.
- Закрепите спинку к каркасу посадочного места и подлокотникам саморезами.
- По краям сиденья и спинки прикрутите рым-болты (по 2 на каждую сторону).
- В перекладине просверлите 2 отверстия и закрепите в них рым-болты.
- Прикрепите цепь соответствующей длины к рым-болтам карабинами.
- Из брусков 20×30 или 30×40 мм сбейте каркас навеса и закрепите его к верхней поперечной балке под углом 10-20°.
- Покрасьте деревянные детали.
Осталось только натянуть на каркас полотно. Лучшим материалом для навеса считается полиэстер или сетчатый полиэтилен. Последний дешевле, но срок службы полиэстера достигает 10 лет. К тому же он отталкивает грязь, поэтому не требует стирки. Качели с навесом подобной конструкции на зиму рекомендуется прятать в защищенное от непогоды место.
Более практичной считается двускатная крыша с битумной черепицей, которая не боится непогоды. Для ее создания сформируйте стропильную систему из деревянных брусков, которая обеспечит наклон навеса 10-20°, и закрепите ее к верхней поперечной балке. Сделайте обрешетку на стропильной системе и уложите на нее битумную черепицу.

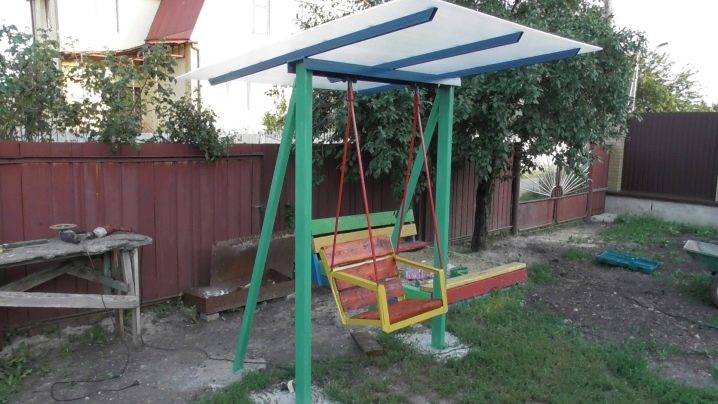

Фото садовых качелей своими руками
Также рекомендуем просмотреть:
- Табурет своими руками
- Отделка дверей своими руками
- Карниз своими руками
- Складной стул своими руками
- Пуф своими руками
- Раскладной стол своими руками
- Ворота своими руками
- Полка под телефон
- Декупаж мебели
- Эксцентрик мебельный
- Шезлонг своими руками
- Кресло своими руками
- Перетяжка стульев
- Ключница своими руками
- Стеллажи для гаража
- Полочки своими руками
- Телескопические направляющие
- Стол-скамейка
- Стул своими руками
- Вешалка своими руками
- Откидная кровать
- Шкаф-купе своими руками
- Сборка мебели
- Детский столик своими руками
- Мебель из дуба
- Раздвижной стол своими руками
- Мебельные петли
- Стол из спила дерева
- Откидной столик
- Панели для стен своими руками
- Столик для ноутбука
- Складной стол своими руками
- Как сделать кровать
- Лавочка своими руками
- Прихожая своими руками
- Мебель для дачи
- Как обновить мебель
- Компьютерный стол своими руками
- Скамейка со спинкой
- Столик для пикника
- Мебель для бани
- Подставка для цветов своими руками
- Мебель из поддонов
- Декор для мебели
- Реставрация мебели

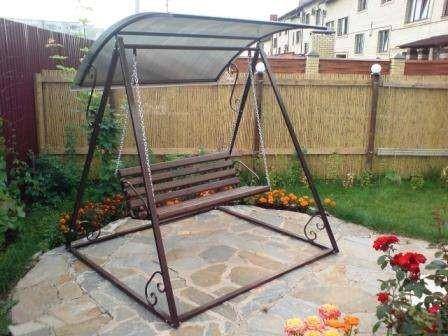

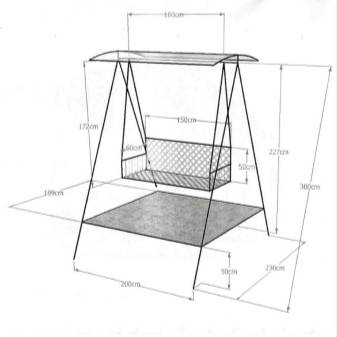

Металлические садовые качели своими руками: чертежи
Основа любых подобных конструкций — металлический каркас. Его делают:
- сварным;
- сборно-разборным.
Первый предпочтителен, так как на протяжении очень долгого времени с ним не случится никаких «чрезвычайных происшествий», которые могут обернуться посягательством на здоровье хозяев. Если нет навыков работы со сварочным оборудованием, то второй метод — единственный выход. Собирают такой каркас, используя болты с гайками, поэтому крепежная операция не вызовет затруднений ни у кого.
Минус второго варианта — потенциальное разбалтывание резьбы. Чтобы не допустить разрушение качелей, рекомендуют крепить элементы изделия контргайками, гроверами. Места повышенного риска необходимо регулярно проверять, подтягивать ключом.
Виды металлических каркасных конструкций
Конфигурация их различна. Классикой можно назвать А-образную форму стоек, соединенных сверху перекладиной. Обычно для придания жесткости их стягивают ниже перемычкой. Существуют другие чертежи, где она отсутствует, а у опорных элементов Л-образная форма.
Самые простейшие конструкции — П-образные, но для обеспечения им устойчивости опоры обязательно заглубляют и бетонируют. Есть чертежи качелей, сильно отличающихся от привычных. Сиденье таких конструкций можно использовать даже отдельно — подвешивать к веткам или потолку веранды.
Все металлические качели делят по другому признаку — возможности перемещения. Существуют:
- стационарные модели, где опоры забетонированы;
- мобильные качели, крепящиеся к грунту арматурой либо анкерами.
Основные элементы
Любые качели могут также разделяться по типам, видам и возрастным ограничениям. Но основные элементы всегда остаются одинаковыми: прочный и устойчивый каркас, система защиты и удобные сидения.
Каркас – это основной элемент любых качелей. Он должен быть прочным и надежным, чтобы выдерживать любые нагрузки. Каркас также предполагает крепление подвеса с сидением к опорной перекладине. Чаще всего для каркаса используется прочное дерево или металл. Пластик не обладает особой прочностью и надежностью, поэтому подобные модели рассчитаны лишь для детей в возрасте до 5 лет. Надежный каркас должен держаться на двух опорах в виде букв «Л» и «А» – такой вариант считается самым распространенным и крепким для уличных качелей. Опоры в виде буквы «П» нуждаются в дополнительной фиксации и укреплении. Для большей надежности рекомендуется вкопать опоры в землю на глубину не менее метра и дополнительно зацементировать.
Качели на цепях подходят для раскачивания по небольшой амплитуде, что делает такие конструкции удобными для маленьких детей. Но и детям постарше нравятся такие качели – они обладают повышенной прочностью и надежностью. На таких качелях не удастся раскрутиться «солнышком»
Но при выборе подобной конструкции обратите внимание, чтобы звенья металлической цепи имели средние отверстия, чтобы обезопасить маленькие пальчики ребенка. В маленьких кольцах может застрять палец, а в большом, наоборот, их можно прищемить
Для уличных качелей в качестве сидения чаще используются твердые материалы – пластик, дерево, резина. Железо применяется редко, поскольку на морозе быстро замерзает, а во время жаркой погоды моментально нагревается. На жесткое сидение сверху можно уложить подушку со съемными чехлами. В качестве сидения также может использоваться резина, но в таком случае качаться на качели можно будет только в положении сидя. Также можно сделать своими руками сидение в виде паутинки или гнезда, используя плотные веревки и текстиль. Но во время дождя такая конструкция намокнет и быстро утратит свой первоначальный внешний вид. Самые простые сидения получаются из дерева. Покрытое лаком и обработанное защитными средствами сидение прослужит много лет. Также можно сделать сидение из старого стула, скейта или ненужной прочной дощечки.
Стандартные стационарные качели с прочной рамой могут иметь зеркальное сидение, что очень удобно, если у вас в семье двое детей, тогда малыши смогут сидеть друг напротив друга и качаться одновременно. Детям помладше все же стоит подбирать качели с фиксирующей спинкой и ограничителем впереди, чтобы во время раскачивания ребенок не смог упасть.
Навес над качелями – дополнительный и необязательный атрибут в любой конструкции, хотя и имеет немало функциональных преимуществ. Во-первых, во время небольшого дождя или в жаркий день под навесом можно продолжать игры. Во-вторых, во время осадков металлические крепежные элементы конструкции могут выйти из строя, а элементы из текстиля промокнут и придут в негодность. Отличным материалом для навеса считается поликарбонат – он хорошо защищает от осадков и в то же время пропускает свет. Также навес может быть изготовлен из кровельных материалов или настила.
Виды
Деревянные качели имеют множество вариантов, отличаются не только формой, но и способами постройки. Это следует учитывать перед возведением конструкции, например, для дачи.
Параметры классификации конструкций позволят создать оптимальный вариант для каждого конкретного участка и случая.
- Материал. Причем в данном случае он отличается не только для исполнения каркаса, но и для выполнения сидений.
- Крепление. Качели могут быть отдельно стоящими или подвесными.
- Дизайн. Оформление конструкции зависит только от желаний заказчика и наличия финансов для их воплощения. Так же, как любая мебель, качели изготавливают в разных стилях: кантри, для пляжа, традиционный.
- Уровень комфорта. Данный критерий включает наличие приспособлений для оформления сидений: спинки, подлокотники, подушки или матрацы и прочие аналогичные аксессуары.
- Предельно допустимый вес. Пожалуй, это один из первостепенных параметров для качелей. С него начинается расчет габаритов всей конструкции, способ ее установки и выбор материала для каркаса.
- Время использования. Если качели планируется использовать круглогодично, то их можно устанавливать стационарно. В случае сезонного применения лучше остановить выбор на переносных, складных или подвесных вариантах.
По способу установки
Садовые качели могут быть установлены тремя разными способами: стационарно, с помощью подвесов или с возможностью переноса.
- Стационарные модели предполагают постоянное место, следовательно, конструкция более устойчива, как правило, имеет фундамент. Основные достоинства – надежность и долгий срок службы. Как минус – их немобильность, то есть при смене решения о местоположении качелей изменить его будет проблематично. Для защиты самой деревянной конструкции и сидящих в ней людей они часто изготавливаются с крышей.
- Переносные конструкции позволяют менять место так часто, как захочется хозяевам. При установке используются специальные опоры. Дачные варианты можно выносить на открытое место в солнечную погоду и убирать в подсобное помещение на зиму или во время непогоды.
По предназначению
В зависимости от этого критерия подбираются габариты конструкции.
- Семейные модели рассчитаны на эксплуатацию от 2 и более человек. В основе они представляют собой длинную скамью с устойчивой массивной опорой. Такие конструкции крепятся на цепях или крепких канатах. Для каркаса рекомендуется использовать прочные древесные породы.
- Детские качели чаще всего небольших размеров, рассчитаны на малый вес. Главной отличительной чертой от других модификаций является возможность высоко раскачиваться, поскольку несут развлекательную функцию, а не расслабляющую. Конструкции для детей зависят от их возраста. Для малышей необходимо продумать безопасные защитные крепления: держатели, ручки, перегородки, фиксирующие ремни. Более взрослые ребята в такой защите уже не нуждаются.
По форме
Конструкционная форма деревянных качелей встречается разная: от самой простой в форме доски до более сложной и оригинальной.
- Скамья – наипростейшая модель, устанавливаемая чаще на А-образных стойках. Вариантов изготовления множество. Можно подвесить лавку с помощью канатов или цепей. Креативные владельцы собственных участков используют различные отходы промышленности: ящики, паллеты. Скамью подвешивают и к веткам рядом стоящих деревьев, если есть такая возможность.
- Сфера или капля. Сферические или каплевидные качели относятся к категории подвесных и подвешиваются чаще всего с помощью одного троса или каната. Необычное сиденье плетут из ротанга или вымоченного дерева. Более экономный вариант – из пластика, ткани или веревки. Дизайнеры любят использовать такие стильные решения не только при оформлении внешнего ландшафта приусадебного участка, но и внутри помещений. В любом интерьере качели-сфера выглядят очень оригинально и уютно.
Параметры выбора самодельных качелей
Катание станет развлечением не только детям, но и взрослые это могут оценить. Можно сделать сооружение, гармонирующее с дизайном, и являющееся достойным украшением.
Чтобы смонтировать подходящие садовые качели своими руками, необходимо определиться со следующими пунктами:
- Применение: для детей, взрослых или комбинированные виды.
- Соразмерность — желательно, чтобы габариты модели соответствовали размерам участка, но всё зависит от желаний и предпочтений владельца.
- Сезонность — на круглый год или только на сезон. Мобильные или стационарные модели.
- Месторасположение — в саду на открытом участке или в другом месте.
- Подвесные каркасные или бескаркасные.
- С навесом или без него.
Разновидности конструкции
Условно все виды качелей можно разделить на три группы:
- подвесные, простейшей конструкции. Они представляют собой доску, автомобильную покрышку, просто канат с узлами или палкой-перекладиной, подвешенные на ветку дерева или балку любого строения;
- стационарные, на прочной опоре (А-образной, П-образной) с гибким или жестким подвесом;
- многофункциональные качели-диван, качели-кресло, качели-гамак.
Детские качели своими руками проще всего сделать по первому варианту. Второй требует больше усилий и материалов, но радует значительной долговечностью и удобством, а также безопасностью использования. Третий вариант под силу только опытному мастеру, и, скорее всего, предпочтительной окажется покупка готовой конструкции.
Какие качели бывают в саду: от простых, до самых оригинальных вариантов

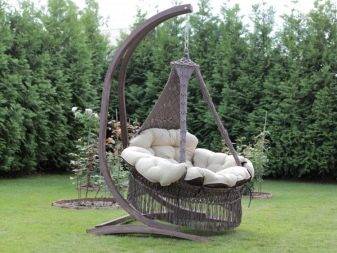

Качели-сфера
Такие качели подвешивают к дереву или прочному основанию. Обычно они изготавливаются из вымоченного в специальном составе дерева, ротанга, прочного пластика или металла. Металлическая конструкция имеет большой вес, поэтому используется в саду редко, ведь ее выдержит только мощная металлическая опора. Выглядят такие качели стильно и оригинально.
Кресло-качели
Вариантов выполнения качелей в форме кресла очень много. За основу может быть взято готовое мягкое сидение, или деревянная основа с мягким чехлом, как на фото. Можно сделать такую качалку из старого кресла без ножек. Для этого приделайте к спинке и подлокотникам надежные крепления, чтобы подвесить сидение к опоре или толстой деревянной ветке.

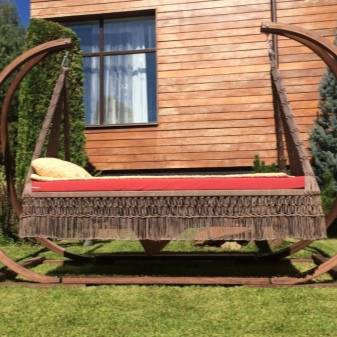

Подвесные кровати и диваны
Новинкой у современных дачников стали целые подвесные комплексы для отдыха. Жесткое основание кровати или дивана подвешивается к потолку беседки, веранды или к капитальной основе на улице. Такое сооружение крепится на цепях или надежных канатах. Этот вариант удобен для любого отдыха, встречи гостей и даже ночного сна на улице.
Простые детские качели из дерева
Самые популярные качели, которые могут порадовать не только детей, но и взрослых – это деревянные качели на веревках. Простая конструкция, минимум материалов и не более часа времени – вот главные причины, по которым эти качели есть практически в каждом саду. Все, что вам понадобится – это широкая доска, несколько метров прочной веревки и крепкая ветка на дереве. Веревку нужно разрезать пополам (или перебросить через ветку), концы приделать к доске надежным узлом, и качели готовы!

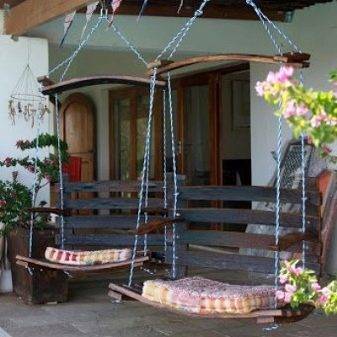

Качели «Hand made» из подручных материалов
Креативные хозяева придумали множество вариантов самодельных качелей из разнообразных материалов. Смотрите фото. В дело идут автомобильные и велосипедные шины, металлические и пластиковые тазы, корыта, плетеные корзины, садовые бочки и прочие вещи, которые уже отслужили свою основную службу.
Кованые качели
Чтобы самостоятельно изготовить кованые качели, нужно иметь специальное оборудование для сварки, изгиба, выравнивания и резки металла. Художественная ковка всегда богато смотрится в саду. Этот вариант, хоть и затратный по силам и финансам, но очень декоративно выглядит и служит много лет.
Универсальные деревянные качели-скамья
Любимым вариантом отечественных садоводов стали качели из дерева с подвесной скамьей. Лавка крепится брусьями, цепями или канатами к устойчивому А-образному основанию. На этом удобном варианте мы и остановимся более подробно.
Для начала, предлагаем ознакомиться с небольшим видео:
А также посмотрите иллюстрации, которые мы заботливо приготовили для вас:
2 этап: Мастерим каркас сидения
Для сборки всего сидения необходимо подготовить следующие детали:
- Опорный брусок сечением 70 х 35 мм длиной 955 мм – 2 шт.;
- Бруски для задней стойки и подлокотника 70 х 35 мм длиной 600 мм – 4 шт.;
- Брусья для сидения 70 х 35 мм длиной 1200 мм – 2 шт.;
- Опоры подлокотника 70 х 35 мм длиной 275 мм – 2 шт.;
- Планки для сидения 70 х 25 мм длиной 1284 мм – 8 шт.;
- Планки для спинки 70 х 25 мм длиной 1300 мм – 2 шт.;
- Верхняя планка 90 х 25 мм длиной 1300 мм – 1 шт.
Шаг 1: На каждом опорном бруске отмерьте вертикальные линии границ, отступив по 200 мм с каждого края. Отступаем еще по 70 мм и соединяем перпендикулярным штрихом линию от края с последними отметками. Центр каждого бруса отмечаем перпендикулярной линией. От центра линии отмечаем 10 мм и вбиваем гвоздь. Теперь нужно придать кривизну сидению. Для этого воспользуйтесь отрезком гибкой древесины (шпона). Прислоните отрезок к опорной доске ребром. Центр нужно прижать к вбитому гвоздю и изогнуть до линий 70 мм. Линию изгиба отметьте карандашом. Теперь нужно срезать брус по отмеченной линии и отшлифовать срез.
Шаг 2: Далее отступаем по 200 мм от концов по внутренней поверхности граней опорных брусьев и проводим разметочные линии поперек (перпендикулярно). От них отступаем еще по 35 мм и прямой линией очерчиваем все стороны. Теперь нам нужно воспользоваться рейсмусом, который мы устанавливаем на 10 мм, для разметки обеих граней между линиями выемок брусков. Отпиливаем по разметке с необработанной стороны.
Шаг 3: Подготовьте задние стойки. Верхние внешние края нужно спилить под углом 100, как показано на фото чертежа. Выполняем стык с опорой. Отмеряем 72 мм для линии откоса параллельно угловому срезу. Такие линии проводим по каждой грани. С помощью рейсмуса, установленного на 17 мм, проводим линию поперек торца, вдоль граней каждой детали. Так размечаем обе стойки. Пилой выполняем выемки по разметкам.
Шаг 4: Опоры подлокотников также скашиваем со всех сторон на 100. Пазы вырезаем таким же образом, как и для задних стоек. Два бруса сидения обработайте антисептиком, отшлифуйте и вставьте в пазы на сторону опорных брусков.
Шаг 5: Опорные бруски с внешней стороны соедините шурупами с задними стойками и опорами подлокотников по разметочным линиям 200 мм.
Шаг 6: Устанавливаем подлокотники. По лицевой стороне отмечаем с одного конца 70 мм и проводим линию. Далее по внутренней стороне проводим перпендикуляр под углом 100 через нижнюю часть. От кромки до линии отмеряем 35 мм через торец и обратно. Этот угол вырезаем ножовкой. Подлокотники шлифуем. Теперь от верха опорного бруска по задней стойке отступаем 205 мм. Поверх отметки фиксируем подлокотник и просверливаем отверстие в стойке по линии. Закрепляем подлокотник и стойку шурупами.
Способ установки качелей
По способу установки качели могут быть стационарными или мобильными. В первом случае несущие элементы качели могут быть жестко прикреплены к фундаменту. Как правило, такие изделия имеют громоздкую конструкцию, отличаются высокой прочностью и надежностью.
Мобильные модели имеют стойки в виде трапеций или треугольников, соединенных поперечными элементами для придания конструкции пространственной жесткости. Чаще всего они предназначены для детей и имеют ограничения по максимальной нагрузке.
Главным преимуществом, мобильных моделей является возможность их расположения в любой точке приусадебного участка в зависимости от текущих предпочтений владельцев
Чертежи и размеры
Составляя чертежи садовых качелей, надо показывать их габариты в трех плоскостях. Начинают с суммарной ширины (которая определяется по фасадной части конструкции). Вторая цифра показывает, какова глубина каркаса. Третье число означает высоту. Нежелательно использовать большие качели в уличных навесах или беседках.
Но в любом случае требуется ориентироваться на особенности конкретного ландшафта или помещения, чтобы схема была составлена правильно
Если предстоит поставить качели просто под деревьями, где есть свободное место, можно обращать внимание на одну ширину. При этом стоит учитывать, что сиденье на 400-500 мм меньше, чем расстояние между боковыми стойками
Планируя сделать подвесную скамейку для семейной пары с 1 ребенком, можно ограничиться шириной 1,6 м. А вот для троих взрослых потребуется уже от 180 до 200 см.
Точно такие же габариты стараются придать задним сиденьям автомобилей, так как они позволяют свободно рассаживаться всем без намека на стеснение. Если планируется пользоваться качелями в одиночку, хватит и сиденья шириной 1 м. Делать конструкцию крупнее — значит, уже тратить зря строительные материалы. В чертежах требуется отразить толщину круглых труб для изготовления стоек и иных деталей. Их диаметр может варьироваться от 3,8 до 6 см.
Допустимая толщина стенок колеблется от 0,1 до 0,15 см. Увеличивая эти показатели, можно нарастить прочность. Однако общая плата тоже существенно вырастает. В частном саду уместно монтировать качели из трубы сечением 3,8-4,5 см. При этом толщина трубки может ограничиться 1,2 мм. Более серьезные параметры нужны уже для качелей, вывешиваемых в общественных местах.
На чертеже А-образного каркаса указывают:
- фланцы;
- рым-гайки;
- простые гайки;
- болты;
- стягивающие раму элементы;
- перекладины;
- стойки опорных рам.
Разновидности крепления качелей
Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.
По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.
Для подвешивания сиденья используются несколько вариантов:
- хомуты с крючками;
- анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
- с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.
Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант
Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.
