Размеры
Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:
- многоугольные;
- треугольные;
- и другие;
Длина продукции в упаковке составляет:
- 15 м;
- 16 м;
- 20 м;
- 42 м.
- 70 м.
- 100 м.
Сечение:
- 12×12;
- 16×16;
- 20×10;
- 40×16;
- 60×40;
- 80×40;
- 100×60 и другие;
Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.
Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.
Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

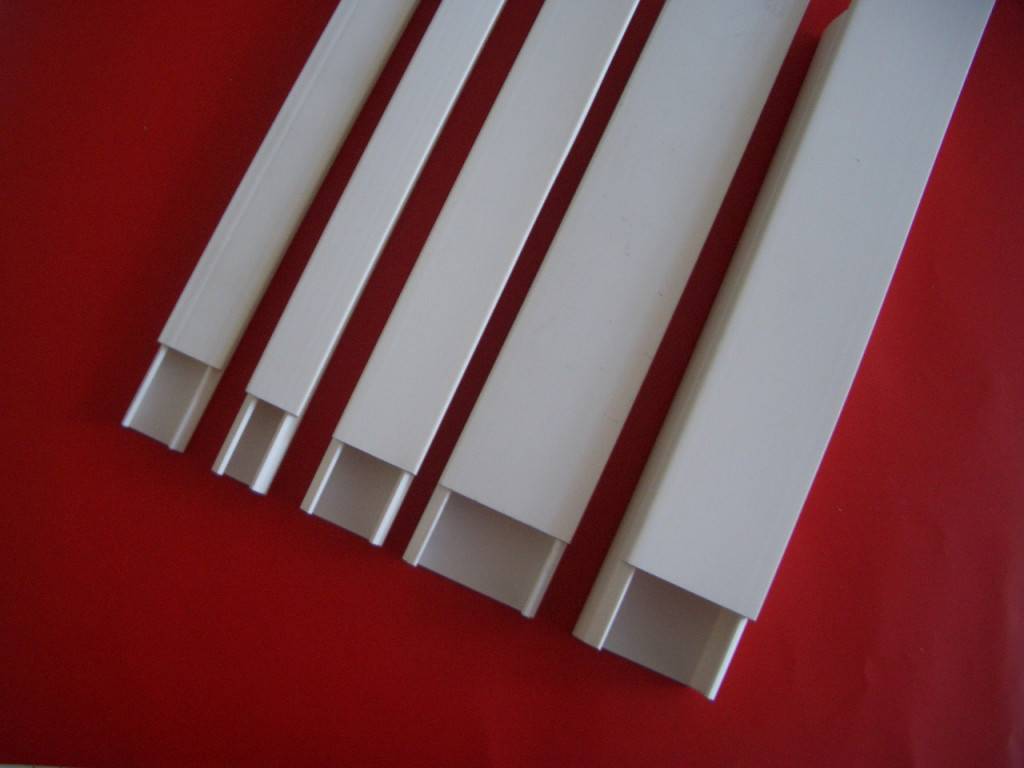

Самые распространённые размеры специализированных коробов:
- 80×60;
- 60×40;
- 40×16;
- 25×16;
- 12×12;
- 100×60;
- 80×40;
- 40×25;
- 25×25;
- 16×16;
Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.
При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.
Учитываем ширину кабеля
Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.
Размеры электромонтажных кабель-каналов в сечении
Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:
- 10х10мм;
- 10х12мм;
- 12х12мм;
- 12х16мм;
- 16х16мм;
- 16х20мм;
- 20х20мм;
- 20х25мм;
- 25х25мм;
- 25х40мм;
- 40х40мм;
- 40х60мм;
- 60х80мм.
Лотки этого типа рассчитаны на размещение одного или двух проводов.
Напольные короба производятся сечением:
- 160х65мм;
- 50х12мм;
- 92х20мм;
- 75х17мм.
Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:
- 20х10мм;
- 30х10мм;
- 40х25мм;
- 25х25мм;
- 40х40мм;
- 40х16мм;
- 80х60мм;
- 100х60мм.
Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.
Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм.
Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.
- 16мм трубы используют для прокладки осветительных и телефонных кабелей;
- для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
- между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.
Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.
Плинтусный электромонтажный лоток со светодиодным каналом
Толщина стенок пластиковых кабель-каналов
В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба.
Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.
Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить
Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

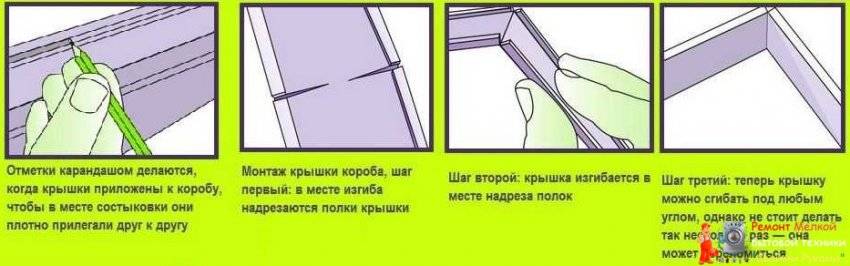

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
Кабельные короба и лотки: основные отличия
Первым делом попробуем разобраться, что все-таки являют из себя кабельные лотки и короба по отдельности. Кабельный короб — это система из желобов и крышек, которые защищают электропроводку от несанкционированных повреждений.
Используя специализированные аксессуары, можно творить короба разных модификаций, подгоняя их под отличительные черты объекта и персональные требования.
Кабельный лоток — металлическая система, коя постоянно устанавливается исключительно тайным приемом и употребляется для защиты электропроводки от несанкционированных повреждений. Ниже рассмотрим главные различия коробов и лотков.
Исходя из вышеприведенных описаний, возможно установить логичное заключение, что короба и лотки имеют немало совместного.
Действительно, короб и лоток имеет возможность употребляться для монтажа во внутренних и внешних установках, при всем этом они имеют сравнимо родственную систему. Цель, с коей применяются короба и лотки, едина — защита проводки от повреждений. Пожалуй, на данном однообразие осматриваемых систем завершается.
Первое принципиальное отличие — материал, из которого делается осматриваемая продукция. Какой бы компании лоток вы не купили, будь-то DKS (ДКС) или же той или иной бренд, он непременно станет сделан из негорючих материалов, а непосредственно металлов (алюминий, нержавеющая высококачественная сталь и так далее).
А вот короба имеют все шансы производиться не только из металлов, да и из поливинилхлоридных материалов, которые не выделяются стабильностью к возгоранию. Несмотря на то, что две осматриваемые системы употребляются для удобства прокладки и последующей защиты кабелей, к ним предъявляются разные требования по уровню предохранения проводки от повреждений.
Если короба — это непременно глухая система, оснащенная крышками и заглушками, то лоток быть может выполнен в виде решетчатого товара, что разрешает гораздо сберечь материал. Соответственно, короба обязаны гарантировать наиболее высшую степень защиты электропроводки от несанкционированных механических повреждений.
Сфера использования лотков и коробов также различна. Если короб можно встретить во множества офисных, жилых и промышленных помещениях, так как нередко его прокладывают поверх стен, то лотки практически постоянно спрятаны. Иногда лотки имеют все шансы прокладываться открыто, хотя таковая техника используется лишь в промышленном электромонтаже, к которому предъявляются отдельные требования.
Читать также: Кабельные лотки под потолком
Классификация кабель каналов
Кабель-каналы классифицируют по следующим основным признакам:
- По материалу изготовления выделяют:
- металлические;
- пластиковые.
- По месту размещения кабельные короба подразделяются на следующие типы:
- напольные изделия;
- настенные, парапетные или магистральные (те же настенные, только с габаритом свыше 80 мм по ширине и 40 мм по высоте);
- потолочные;
- плинтусные.
Типы кабель-каналов
- По степени жесткости разделяют на:
- жесткие корпусные изделия, представленные жесткими прямолинейными пластмассовыми или металлическими коробами;
- гибкие кабель-каналы, способные изгибаться в разные стороны.
Где купить кабель-каналы для электропроводки: виды, производители и цены
Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании
В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию
Рассмотрим некоторых брендовых производителей:
- Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
- Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
- ДКС. Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
- Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.
Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.
Таблица 1. Средняя стоимость кабель-каналов.
| Элекор 2м IEK белый | Подходит для слаботочных, информационных и силовых коммуникаций в офисах и жилых помещениях. | 36 |
| Ruvinil PKK 16×16×0.8 м | Текстура материала под дерево, окраска- дуб. Материал изготовления самозатухающий поливинилхлорид. | 76 |
| Кабель-канал 25-25 мм. Mutlusan (упаковка 100 м) | Материал выполнен под светлое дерево. | 2007 (за упаковку) |
| Кабель–канал 20×10 мм ( 160 метров в упаковке) T.Plast | Материал изделия белый пластик. | 1390 (за упаковку) |
| Канал Hager LFF 60×110 | Конструкция выполняется из белого пластика. | 422 |
| Legrand DLP с гибкой крышкой 105×50 | Материал белый ПВХ. | 695 |
| Перфорированный DKC 25×40, 2 метра. | Конструкция имеет гофрированную структуру. Выполнена из пластика высокого качества. | 456 |
Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40
Крепление лотка к стене
Популярный способ крепления лотка организуется за счет использования кабельных полок (консолей, кронштейнов настенных, кронштейнов консольных).
В свою очередь полки (кронштейны, консоли) могут крепиться напрямую к стене или на специальные стойки или профили, которые обеспечивают надежность и долговечность. Главным плюсом использования кабельных стоек при монтаже трассы на стену является возможность установки нескольких параллельных ярусов кабельных лотков для раздельной прокладки кабелей. Так кабельными стандартами, например, рекомендуется прокладывать оптические кабели отдельно от медных, что определяет необходимость монтировать несколько групп лотков параллельно.
При прокладке трассы в вертикальной плоскости возможно использование скобы-кронштейна.
Нажмите на картинку для перехода к соответствующей схеме
| Крепление к стене с помощью кронштейна (полки, консоли) | Монтаж лотка на стену на С образном кронштейне | Монтаж лотка на стену с помощью скобы |
Преимущества использование полок и кронштейнов:
- Простота и быстрота монтажа
- Прочность, надежность и высокая несущая способность конструкции
- Универсальность:
- на базе одного профиля разной длины можно собирать настенные, потолочные и напольные конструкции с разной высотой подвеса и разной длиной полок;
- конструкция многих консолей (кронштейнов, полок) позволяет крепить монтажные элементы как сверху, так и снизу от самой консоли;
- возможность крепления лотков не только горизонтально, но и в вертикальном положении
- Широкая номенклатура полок и консолей/кронштейнов под большой диапазон нагрузок — от малых до сверхвысоких.
Как подобный можно рассматривать метод крепления кабельных полок на стойки (монтажный профиль) прикрепленный вертикально к полу, потолку или другим элементам конструкции здания (строения).
Несущие конструкции: кабельные стойки и полки — здесь вы найдете дополнительную информацию про «классическую» ГЭМ-овскую конструкцию Полка-Стойка.
Размеры кабель-каналов
Размеры выбираемого кабель-канала определяются в зависимости от количества прокладываемых проводов. Никто не будет использовать широкий короб под один тонкий кабель. Стандартные изделия представлены размерным рядом в следующей номенклатуре: 12х12; 16х16; 25х16; 25х25; 40х16; 40х25; 60х40; 80х40; 80х60 и 100х60 мм.
Каждая планка имеет длину 2 метра. Для их соединений между собой используются специальные муфты. Крепление планок также стандартное: через каждые 0,5 м делается отверстие под шуруп, с помощью которого конструкция и крепится к поверхности. Размер короба должен обеспечивать свободную укладку проводов. При этом должен обязательно оставаться небольшой запас, на случай добавления кабелей. Размеры магистральных кабелей выбираются больше, чем отводы от выключателей, розеток или приборов.
Стандартные размеры кабель-каналов позволяют рассчитать количество планок, потребных для монтажа. Специалисты рекомендуют брать планки с небольшим запасом, примерно 10-15%. Ширина короба определяется на основании предварительных расчетов сечения кабеля по мощности.
Способы использования кабель-каналов для прокладки открытой электропроводки
Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.
Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы
Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.
Угловой кабель канал применяется для заполнения стыка магистрали по углам
Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей
Важно проверить наличие необходимой фурнитуры к кабель продукции
Гибкие конструкции позволяют замаскировать большое количество проводов
Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.
Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:
короб для проводов настенный с двухсторонним и односторонним замком;
Установка настенного канала
- напольный плинтус с отдельными секциями для слаботочных проводов;
- потолочный материал;
- конструкции кабель-каналов на пол с защитой от механического воздействия;
- гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.
Статья по теме:
Для придомовой территории используются уличные кабель-каналы.
Для улицы могут использоваться гибкие конструкции
Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.
Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.
Вариант монтажа настенной системы
Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.
Установка напольной плинтусной коробки
Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.
Установка настенного канала с проводами
Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.
Об особенностях монтажа кабеля в короб показано в видео:
Коротко об открытом монтаже электроснабжения
Наружная прокладка электросетей сегодня выполняется реже, чем скрытая. Это объяснимо использованием современных долговечных материалов и эстетическими соображениями.
Комбинирование ретро проводки и кабельных каналов при открытом монтажеИсточник izhevsk.ru
Однако открытый монтаж также имеет свои достоинства:
- работы выполняются быстрее;
- стены, полы и потолки остаются целыми;
- не требуется использование инструмента для формирования штроб;
- возможно проведение ремонта, внесение каких-либо изменений без разрушения финишной отделки;
- контроль состояния электросети и своевременное выявление неисправностей проще, чем со скрытой проводкой.
Кроме непривлекательности открытого расположения проводов, которые привлекают внимание, к недостаткам можно отнести необходимость соблюдения пожарной безопасности и технических норм. Здесь в качестве оптимального решения выступают кабель-каналы в том или ином исполнении
Можно прибегнуть к ретро-стилю, но тогда смета окажется увеличенной из-за необходимости использования специальных изолирующих сеть изделий.
Керамический проходной изолятор для витой проводкиИсточник svetotehnica.ru
Назначение и материалы
Первая задача кабельканалов — изолировать проводники от горючих оснований. Кроме того, защищают от механических воздействий, ультрафиолета. Еще одна задача — повысить пожарную безопасность. С одной стороны, при нахождении в закрытом пространстве, греться кабели могут сильнее. Но с другой — в закрытом пространстве (правильно смонтированные короба практически герметичны) почти отсутствует поступление кислорода, что ограничит распространение огня. В идеале — он затухнет или не разгорится.
Некоторые виды кабель каналов смотрятся неплохо
Еще одна задача кабель канала — спрятать неприглядные пучки проводов. Не всем пластиковые или металлические короба нравятся, но выглядят они однозначно лучше просто пучка проводов.
Достоинства и недостатки
Еще один плюс прокладки проводки в кабельных коробах — возможность быстрой замены кабелей или прокладки новых. Количество техники и количество кабелей растет постоянно, так что возможность изменить конфигурацию сети важна. При модернизации сети с кабель каналами никаких проблем не возникает — открыли крышки, проложили дополнительные нити или заменили кабель на больший по сечению/более качественный и т.п.
Крышки снимаются, в любой момент можно заменить поврежденный кабель, добавить новый
Еще один плюс — в одном коробе можно прокладывать силовые кабели, линии связи (проводной телефон и интернет, кабельное телевидение и т.п.). Для этого существуют специальные виды кабель каналов — с перегородками внутри которые позволяют отделить силовые нити от малоточных.
Недостаток прокладки проводки в кабель каналах, пожалуй, один — не всегда удается сделать проводку в кабельных коробах эстетичной. В любом случае, один короб выглядит лучше, чем пучок проводов. К тому же есть разные виды кабель каналов — в виде плинтусов, угловых и т.д. Другое дело, что стоят они дороже чем обычные (прямоугольного сечения).
Материалы
Изготавливают кабель каналы из негорючих видов пластика, металла, керамики. Металлические кабельные короба бывают перфорированными или сделанными из цельного куска. Выбирают их в зависимости от типа основания. По горючим основаниям необходима прокладка в цельнометаллических коробах/лотках. Изготавливают металлические кабель каналы из стали, оцинкованной стали, алюминиевых сплавов. Некоторые фирм окрашивают изделия негорючими составами.
Металлические кабель-каналы. Есть обычные — из стали, для скрытой прокладки в стенах, есть — напольные, из алюминия
Меньше всего вариантов керамических кабельных лотков — они дороги и не очень практичны. Чаще всего в домах и квартирах используют пластикаты. Пластиковые кабельканалы отличаются наибольшим разнообразием расцветок. Есть они белые, цветные, с окраской под разные породы дерева.
Способы использования кабель-каналов для прокладки открытой электропроводки
Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.
Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы.
Угловой кабель-канал
Используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.
Угловой кабель канал применяется для заполнения стыка магистрали по углам.
Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей
Важно проверить наличие необходимой фурнитуры к кабель продукции
Гибкие конструкции позволяют замаскировать большое количество проводов. Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.
Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:
Короб для проводов настенный с двухсторонним и односторонним замком.
Установка настенного канала
- напольный плинтус с отдельными секциями для слаботочных проводов;
- потолочный материал;
- конструкции кабель-каналов на пол с защитой от механического воздействия;
- гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.
Для придомовой территории используются уличные кабель-каналы.
Для улицы могут использоваться гибкие конструкции.
Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.
Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.
Вариант монтажа настенной системы
Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.
Установка напольной плинтусной коробки
Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.
Установка настенного канала с проводами. Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.
Об особенностях монтажа кабеля в короб показано в видео:
Способы крепления
В зависимости от материала, из которого изготовлены стены, для крепления кабель-канала используется несколько способов. Для того чтобы крепление обеспечивало надежную фиксацию, радовало глаз и доставляла эстетическое удовольствие, перед прокладкой необходимо произвести выравнивание поверхности стен.
Изделие из пластика можно прикрепить к стенам при помощи клея, в качестве которого можно использовать надежные и проверенные жидкие гвозди. Это самый простой способ, однако он сопряжен со значительными трудностями в случае, если возникнет необходимость демонтажа. Данный способ не дает мастеру права на ошибку при крепеже. Короб к дереву лучше крепить, используя саморезы. Величину шага крепления следует выдерживать в пределах 50 сантиметров. Саморезы следует заводить в предварительно просверленные отверстия в профиле, величина которых должна несколько превышать диаметр крепежного изделия.
Для фиксации на бетонной или кирпичной стене понадобятся перфоратор, сверло с победитовым наконечником диаметром 6 мм и дюбель-гвозди. На каждый двухметровый участок потребуется прядка 4 – 5 дюбель-гвоздей. Короба, предназначенные для крепления при помощи липкой ленты, как правило, используются для обустройства временного электроснабжения.
При прокладке коробов следует тщательно производить замеры и проявлять аккуратность при резке. Золотое правило, о котором не следует забывать, во избежание брака, резку следует производить при закрытых крышках. Следует знать, что резку пластиковых профилей и крышек необходимо производить ножовкой по металлу или болгаркой. Во избежание образования сколов и трещин в местах резки, использование для этой цели кусачек или ножниц по металлу не допустимо.
В конечном итоге в собранной конструкции не должно быть видимых зазоров в местах стыков. В местах угловых стыков желательно использовать специальные аксессуары, скрывающие изъяны сборки.
Размеры
Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:
- многоугольные;
- треугольные;
- и другие;
Длина продукции в упаковке составляет:
- 15 м;
- 16 м;
- 20 м;
- 42 м.
- 70 м.
- 100 м.
Сечение:
- 12×12;
- 16×16;
- 20×10;
- 40×16;
- 60×40;
- 80×40;
- 100×60 и другие;
Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.
Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.
кабель-канал 100×60
Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.
Самые распространённые размеры специализированных коробов:
- 80×60;
- 60×40;
- 40×16;
- 25×16;
- 12×12;
- 100×60;
- 80×40;
- 40×25;
- 25×25;
- 16×16;
Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.
При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.
