Как сделать подвесные ворота своими руками: чертежи + схемы

Подготовка к установке воротной группы

Перед приобретением необходимых материалов и комплектующих для проведения монтажных работ рекомендуем ознакомиться с советом специалистов, рекомендующих покупать комплект откатной конструкции консольного типа с нижним расположением. Все составляющие идентичны. Только установку следует производить, перевернув чертеж на 180 градусов.

Такая рекомендация объясняется просто: детали для подвесного варианта обустройства проезда стоят намного дороже, а направляющая способна выдержать значительно меньшие нагрузки. Данный совет особенно актуален при обустройстве гаражных ворот частных автомобилистов.

Фурнитура, в технических характеристиках к которой указывается максимальный вес полотна до 400 кг, на практике устойчива для створки не более 200 кг при ширине ворот около 5 метров. Такая разница обусловлена особенностью работы откатного механизма, при котором действует только пара крайних роликов.

Что нужно подготовить для проведения монтажных работ:

• трубы профилированные металлические для изготовления несущей балки и опорных стоек (сечение 12х12х0,4 см), для каркаса под полотно – сечением 4х4 и 2 на 2 см.
• для внутреннего наполнения створки подойдут профлист, сэндвич-панели, оцинкованная сталь;
• направляющая длиной в два раза больше, чем ширина проема;
• фурнитура для крепления полотна, сборки конструкции, обеспечения движения воротного полотна;
• сварочный аппарат;
• болгарка;
• замок;
• набор для подключения автоматического механизма открытия и закрытия створки.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Установка металлической калитки для ворот на даче своими руками (с фото)

Металлическая калитка для ворот на даче постоянно пребывает в работе: она обязательно «встречает» пришедшего и «провожает» его. Деревянные конструкции, как правило, недолговечны: не выдерживают приходящихся на них нагрузок, металлические же редко отличаются оригинальностью. А ведь сделать прочную красивую калитку не так уж и сложно! Для работы потребуются стальные детали: утолок 40 х 40 мм, полоса 5×30 мм, пруток 08 мм, стержень диаметром 16 мм, пластина толщиной 5 мм и лист толщиной 1 мм, а также сварочный аппарат.

Как показано на фото, раму для металлические калитки заполняют декоративной решеткой, собранной из S-образных прутков, выгнутых по одному шаблону:

Чтобы не нарушать стиль полученной ажурной конструкции, не стоит приваривать обычные дверные ручки и замки. Специальное запорное устройство, действует не хуже и даже более надежно и долговечно. Для него потребуются отрезки металлической полосы и стержень: последний будет двусторонней ручкой, а полоса — щеколдой и ее кронштейном. Не поленитесь при установке металлической калитки изготовить шарнирный узел щеколды — так вы избавитесь от лязга и скрипа. Втулку узла приваривают к кронштейну на сгибе, а ось с резьбовым отверстием под крепежный болт — к концевику планки щеколды. Хорошо смазанный узел работает бесшумно и не требует дополнительного ухода.

Подобные же втулки могут служить и петлями для навешивания калитки: приварив к раме, их надевают на Г-образные осевые стержни, закрепленные на врытой в землю металлической или деревянной стойке.

После окончания всех сварочных работ швы тщательно очищают от окалины металлическими щетками; ими же обрабатывают поверхность деталей калитки перед окрашиванием. Подготовленную поверхность грунтуют, после просушивания зачищают шкуркой и окрашивают битумным лаком или масляной краской, сочетающейся с цветом забора и имеющихся дворовых построек.

На этих фото показаны ворота и калитки из металла, изготовленные своими руками:

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Делаем калитку

Для самостоятельного изготовления отдельно стоящей калитки необходимы:

• профилированная труба, имеющая сечение 60х60х3 мм;
• прямоугольная труба с сечением 40х20х2,5мм;
• материал для обшивки;
• петли.

Процесс создания предполагает следующую последовательность действий.

1. Устанавливаются опоры (принцип установки точно такой же, как и при установке столбов для ворот).
2. Делается каркас калитки:
   • берется труба с сечением 40х20х3 мм, из которой вырезаются заготовки (две стойки и две перекладины);
   • сваривается каркас рамы;
   • поперечины привариваются к опорным столбам так, чтобы они слегка держались;
   • проверяется с помощью уровня горизонтальность поперечных перекладин (при необходимости производится выравнивание);
   • привариваются вертикальные части рамы (угол между частями должен составлять 90С).
3. Привариваются петли: начинать необходимо с нижней петли.
4. После установки петель убираются созданные первоначально.
5. Делается усиление калитки: берутся металлические трубы, прикладываются к каркасу, на них с помощью мела отмечаются места срезов, далее с помощью болгарки готовятся нужные элементы и привариваются.
6. Создается усиление для замка.
7. Проводятся сварочные работы, направленные на закрытие открытых срезов труб.
8. Производится шлифовка изделия, его грунтовка и покраска.
9. Отрезается лист профнастила, примеряется к каркасу, проверяется, чтобы калитка хорошо открывалась. Если все хорошо, хорошенько прикручивается на саморезы.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете

Монтаж полотна ворот и врезного замка

Подвесные ворота с помощью одного кронштейна крепятся к подвижной цепи, которая приводится в движение ведущим валом, установленным в привод, а с другой стороны устанавливается звездочка, выполняющая роль блока для крепления и натяжения цепи.

Полотно для ворот вырезается своими руками в соответствии с внутренним размером внутреннего каркаса. При этом полотно должно входить в пазы внутреннего каркаса с минимальными зазорами.

Крепят полотно к каркасу при помощи саморезов или заклепок. В том случае, когда для полотна выбран профилированный металл, то его следует выбирать из расчета, что максимальная высота волны будет равна 20 см.

Если устанавливается врезной замок, то необходимо на этом этапе выбрать для него место. Кроме того, его оборудование происходит тоже на этом этапе. Замок крепится в соответствии с инструкцией, приведенной на его упаковке – особых указаний на данный тип работ нет.

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Особенности откатных ворот и инструменты для их установки

К основным особенностям можно отнести:

подвесные конструкции экономят место, это очень важно, когда ширина проезда невелика (изображение № 1);
нет необходимости зимой очищать въезд от выпавшего снега;
ворота устойчивы к воздействию ветра;
для установки конструкции места нужно не очень много;
ограничение ворот в сторону их высоты;
направляющую надо будет чистить от снега.

Для установки подобной конструкции нужны схемы и чертежи, некоторые инструменты:

• труба металлическая, желательно квадратного сечения, размеры ее — 40х40 мм;
• профнастил или другой материал для покрытия полотна;
• труба сечением 120х120х4 мм для изготовления балки;
• комплект фурнитуры для ворот;
• автоматика;
• аппарат сварочный;
• замок врезной;
• болгарка.

Преимущества и недостатки откатных ворот

Преимущества:

• простота открывания, не требующая больших усилий;

• разумная себестоимость изделия;

• легко поддается автоматизации;

• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

• для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

• для отката потребуется место;

• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

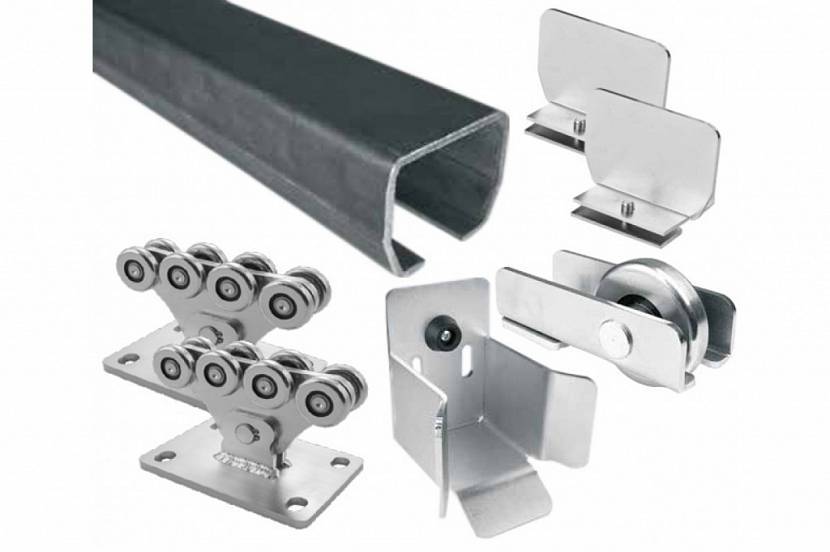

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L=Hx 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;

• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Изготавливаем ворота своими руками

Изображение 2. Схема монтажа роликов откатных ворот.

Изготавливаются ворота шириной не больше 3 м. Именно такой размер принят для обычного легкового автомобиля. При необходимости размер меняется. Трубы укладываются на земле, и тщательно измеряются все расстояния, особенно диагонали. В углах они слегка прихватываются сваркой и снова проверяются. После того как достигнуты все размеры, сварка делается прочно. Швы нужно накладывать таким образом, чтобы вода не попала внутрь рамы. После сварки основного размера полотен вставляются и свариваются внутренние перемычки.

После сварки все стыки обрабатываются болгаркой, конструкция окрашивается грунтовкой по металлу, привариваются внешние листы металла. Если это будет профнастил, то выбирать его надо будет с высотой волны до 20 мм. Листы можно прикреплять к раме саморезами. Замки нужно крепить сразу.

Концы вертикальных опор нужно вкопать в землю и забетонировать на глубину 120 см. При установке нужно обязательно использовать уровень. Можно укрепить полотно на стене над проемом. Направляющую крепят к стене на кронштейны. К раме крепятся роликовые опоры. Полотно подвешивается, ролики заводятся в направляющую, устанавливаются заглушки (изображение № 2). Автоматика и ручки монтируются при их наличии.

В целом процесс установки ворот представляет собой:

1. Изготовление.
2. Выбор способа установки.
3. Ручная установка.
4. Монорельс.
5. Изготовление полотна.
6. Установка привода.

Полотна могут быть изготовлены из металлических конструкций с помощью сварки. В этом случае нужен сварочный аппарат. Они могут собираться из пластика, тогда аппарат не пригодится.

Способ установки зависит от того, выбран ли ручной или автоматический способ управления воротами. Ручной способ проще и намного дешевле. Для него нужно приобрести специальную направляющую из нержавейки, которая будет выполнять роль монорельса. К ней нужно купить ограничители и металлические ролики. Монорельс выставляют с применением уровня и приваривают к закладным деталям. Ролики вставляются внутрь, торцы закрываются заглушками. Ворота такого типа могут устанавливаться при въезде на дачный участок.

http:

Главное здесь, не забыть о том пути, который будут проходить ворота во время их закрывания и открывания. Дорога для них должна быть всегда свободна. Подвесные ворота, чертежи к которым разработаны самостоятельно, это не очень сложное дело. Пробуйте, делайте — все получится.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

1. Шуруповерт.
2. Рулетка.
3. Молоток.
4. Компрессор и пульверизатор.
5. Лом и кирка.
6. Трамбовочный инструмент.
7. Резервуары для бетонной смеси и сыпучих стройматериалов.
8. Сварочное оборудование.
9. Болгарка.
10. Карандаш или чертилка.

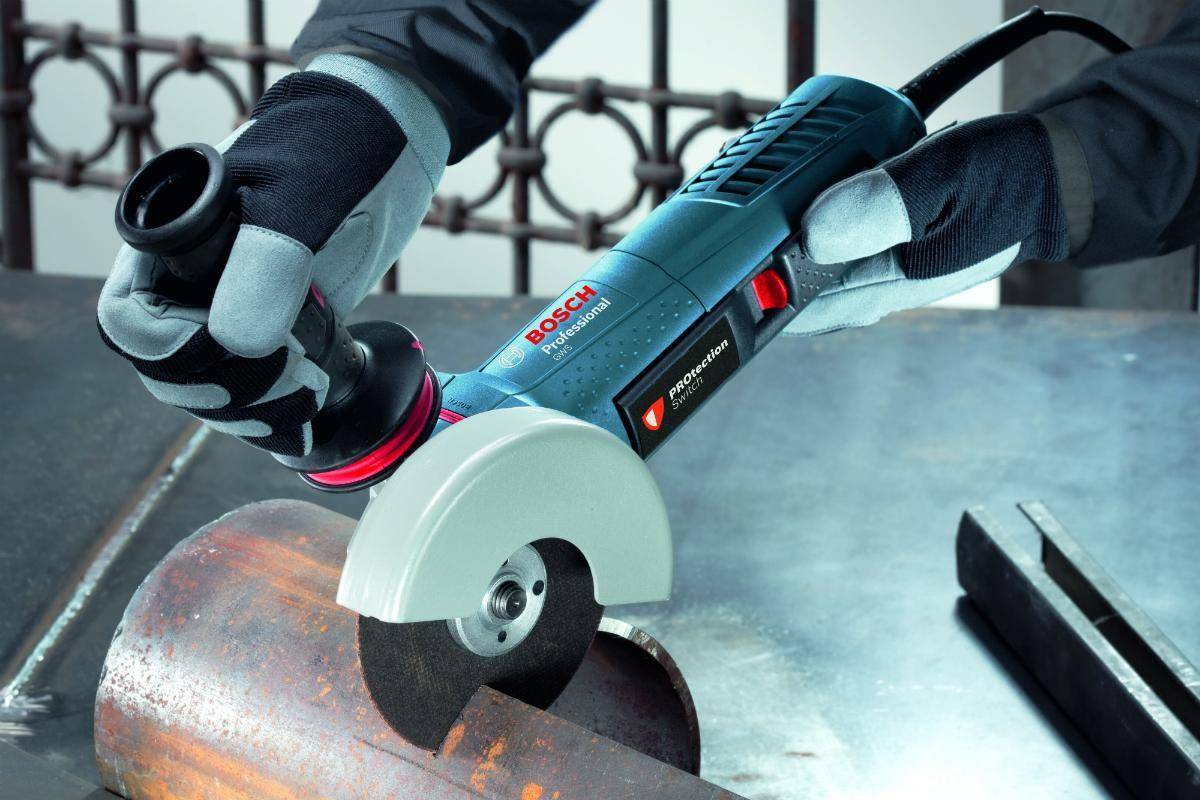

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе – циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

1. До 18 м профильной трубы с разным сечением.
2. Швеллеры длиной от 2 м.
3. Толстые металлические листы.
4. Арматура или стальные прутья.
5. Сырье для приготовления бетонного раствора.

Установка направляющей и других элементов откатных ворот

Подвесная откатная конструкция устроена с использованием направляющей, которая крепится к верхней балке или стене при помощи кронштейнов. Она будет в 2 раза шире длины створки и при открытии параллельна забору.

Направляющая для крепления ворот

Роликовые опоры тележки крепятся к верхней части конструкции на направляющую раму. При подвешивании опоры тележки заводятся внутрь направляющей и регулируются. Одновременно с этим следует установить заглушки из комплекта, фурнитура которого приобреталась ранее. Возможно использование регулировочных пластин. В случае погрешности расчёта это будет легко исправить. Немаловажным элементом в установке является верхний улавливатель, он служит для фиксации ворот в закрытом положении и поможет избежать раскачивания. Ту же функцию дополнительно выполняет ограничитель из комплекта. Правильно установить всю фурнитуру поможет инструкция из комплекта.

Обратите свое внимание на правильное крепление верхней направляющей! Ее рабочая часть должна смотреть вниз. Опорные столбы откатных ворот должны быть забетонированы на глубине не меньше 1,5 метров

Тут неприменимы расчеты, которые применяются в монтаже распашных ворот!

Опорные столбы откатных ворот должны быть забетонированы на глубине не меньше 1,5 метров. Тут неприменимы расчеты, которые применяются в монтаже распашных ворот!

Внимание! Предусмотрите проведение электрического кабеля к приводу! Если автоматизация не планируется, тогда монтаж пластины не требуется. Дальнейшие работы по установке створки или створок ворот своими руками производятся после окончательного застывания бетона, то есть через 5-10 дней

В этом вопросе лучше переждать, чем поторопиться!

Дальнейшие работы по установке створки или створок ворот своими руками производятся после окончательного застывания бетона, то есть через 5-10 дней. В этом вопросе лучше переждать, чем поторопиться!

Установка направляющей и роликов

Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.

Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать. Для выравнивания направляющей балки можно использовать все тот же строительный уровень.

Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.

Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.
