Используем петли регулируемые для ворот распашных с подшипником и без — как выбрать? как приварить своими руками – Обзор

Установка на гаражные ворота и калитку

Петли крепятся двумя способами: сваркой и шурупами. Они схожи между собой, в обоих случаях крепеж идет к столбу и передней части створок. Рассмотрим сначала, как правильно приварить петли на калитку или гаражные ворота

  1. Конструкцию необходимо положить на ровную поверхность и наметить места, где предполагаемо будут крепиться элементы.
  2. Петли необходимо смазать маслом.
  3. Полотно устанавливается по его отвесу вертикально и точечной сваркой прихватываются обе части петли.
  4. После проверяется расположение осей петель и прихватывается верхняя. Далее необходимо проверить, чтобы не было зазоров, щелей и створки хорошо ходили. Когда все в порядке, то необходимо приварить окончательно.
  5. Все места сварки зачищаются УШМ, а после окрашиваются.

В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, которые были сделаны во время крепления, были менее заметны.



Сварное крепление Источник yandex.net

Метод соединения петель для калитки с помощью шурупов можно сопоставить с установкой межкомнатной двери, только механизм будет калиточный:

  1. Сначала необходимо прикрепить калиточную петлю к переду полотна саморезами по дереву (2-3 штуки).
  2. После калитка укладывается вместе с опорными столбами на ровное место и отмечаются места для монтажа второй части.
  3. Если на полотне необходимо углубление для механизма, то его можно сделать стомеской.
  4. Калитка крепится саморезами на опорные столбы.

Таким же образом можно прикрепить петли для распашных ворот. Действия выполняются те же, только с двух сторон.


Видео описание

В этом видео показано, как правильно крепить калитку на саморезы

Нюансы установки

Чтобы после крепления шарниров они не отпали через несколько дней, необходимо знать основные пункты по установке:

  1. Для начала рекомендуется подготовить нужные для монтажа инструменты, например, молоток и сварка или шурупы и дрель. Также в процессе установки следует применять уровень и рулетку (или линейку) для более точных замеров.
  2. До начала работ необходимо сделать эскиз того, как будет выглядеть готовый результат. Во время выполнения всех этапов необходимо тщательно следить за безопасностью.
  3. При приварке отдельных пластинок необходимо давать равномерную нагрузку на них.
  4. Предварительно нужно сделать разметку по крепежу петель к стойкам ворот и самим ставням.

Установка с правильным распределением весаИсточник pinimg.com

Правила по эксплуатации

После установки необходимо знать несколько правил по уходу за петлями:

  • необходимо следить за появляющимися дефектами;
  • обслуживать через определенное время, указанное в инструкции (зачастую это 3 месяца);
  • нежелательно долго держать их в одном положении, так как шарниры при простое начинают ржаветь, что ведет к неприятным последствиям;
  • чтобы уменьшить нагрузку на крепления, можно установить опору под каждое полотно, тогда продлится срок эксплуатации;
  • периодически механизм необходимо прочищать от смазки и старого масла.

В случае появления коррозии необходимо демонтировать съемные элементы петли и очистить их с помощью мелкодисперсной наждачной бумаги от грязи и ржавчины. Пастой натереть поворачивающийся механизм, а после смазать солидолом. Во избежание примерзания лучше делать это, когда на улице тепло. Если пользоваться этими советами, то навесы для ворот прослужат достаточно долго.


Видео описание

В этом видео рассказывается о том, как обработать материал и очистить его от ржавчины:

Коротко о главном

Есть 6 видов петель, которые отличаются по виду крепежа и максимально допустимому весу, а также разделением на определенные нужды. Например, механизм в форме стрелы или цилиндра можно использовать для калиток. А сквозные или скрытые для ворот.

Также их различают по форме, каждая из которой тоже имеет разные свойства. При приобретении механизмов необходимо узнавать, выдержит ли он определенный вес.

Крепятся они двумя способами: сваркой и на саморезы. Оба способа легкие, если уметь пользоваться инструментами.

Также необходимо тщательно следить, чтобы петли не испортились, иначе они не прослужат долго.


Технология приварки петель к воротам

Чтобы петли надежно удерживались, их можно закрепить 2 способами. Можно соединить навес со створкой, а 2-ю часть петли – со столбом.

Необходимые инструменты

Для благополучного проведения действий потребуется подготовить специальные инструменты. Разрешается взять любую сварку. Главное – чтобы она была мощной и могла формировать дугу.

Помимо сварки, следует подготовить маску, приспособления для измерений (линейку, рулетку, строительный уровень), смазочный состав для петель и шлифмашину для обработки швов и демонтажа группы петель, которые были закреплены с ошибками.

Установка платиков

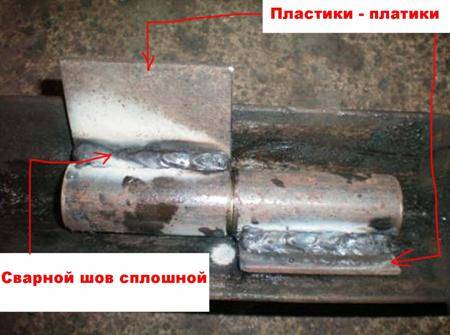

Под платиком подразумевается специальная пластина, которая отвечает за равномерное распределение нагрузок и упрощает процесс сварки.

Чтобы качественно закрепить петлю, к ней нужно приварить такой платик, делая сплошной шов без пропусков. Опытные сварщики проводят действие и без применения пластин, но это ставит под угрозу надежность крепления.


Специальная пластина – платик – обеспечит равномерное распределение нагрузок и упростит процесс сварки.

Монтаж ворот

Перед монтажом петель следует поместить в проем полотно ворот

Важно сделать это таким путем, чтобы система удерживалась на устойчивой платформе. Для оценки ровности применяют уровень или отвес

Воротную конструкцию нужно выровнять во всех направлениях: горизонтальном и вертикальном.

Приваривание петель

Задача не требует особых умений, если придерживаться инструкции. Для крепления петель нужно:

  1. Обработать механизм автомобильной смазкой, чтобы обеспечить плавность работы фурнитуры в будущем.
  2. Сделать подкладки толщиной до 5 мм. Такие элементы необходимы для точеных элементов.
  3. Сформировать разметку – механизмы должны размещаться на расстоянии 30 см от низа и верха.
  4. Приварить петли в нескольких точках – изначально к створкам, а затем к столбам. Проверить механизмы на закрытие и открытие, продолжить сварку, чтобы сформировать цельный шов.
  5. Выполнить шлифование остывших швов и обработать их грунтовочным раствором или краской.

Такой алгоритм действий применяется большинством мастеров.

Обшивка створок

Данный этап требует особой подготовки, т.к. он влияет на внешний вид и исправность фурнитуры в процессе эксплуатации. Чтобы обшить створки, необходимо вырезать из металлических листов отрезки соответствующего размера. Левая часть обрезается на 3-5 см шире, чтобы створка свободно накладывалась на правую плоскость и перекрывала щель. Обработанный лист нужно закрепить на раме в отдельных точках.

Дальше нужно обварить всю конструкцию. Металл приваривается не цельным швом, а частичными прихватками. В противном случае механизм может деформироваться.


Обшивка ворот листовым металлом.

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

  1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
  2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
  3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

  • зазор между опорной стойкой и рамой створки – до 5 мм;
  • предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
  • часть петлевой группы со штифтом располагается снизу, его направление – вверху;
  • сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
  • после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
  • окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов. Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

  • защитная маска сварщика;
  • измерительный инструмент: линейка, рулетка, строительный уровень;
  • смазка для петель – солидол или аналогичный ему по свойствам состав;
  • болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа

Важно помнить о технологическом зазоре

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

  • Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
  • Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
  • Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Теперь вы знаете как приварить петли самостоятельно и можете делиться этой информацией со своими соседями или друзьями, которые пока ещё задаются вопросом, как приварить петли на свои ворота без каких-либо проблем.

Смотрим видео:Советы и рекомендации

Петли для ворот из металла

Ворота гаража – это, как правило, тяжелые металлические двери, которые функционируют ежедневно.

Чертеж с размерами воротных петель

Чаще всего такие створки отличаются большой массой. Для деревянных и металлических ворот используются различные комплектующие, которые можно купить и в магазинах, и в интернете. Любителям все делать своими руками, перед оформлением покупки, нужно знать наверняка какие именно петли для ворот им нужны.

Металлические конструкции могут сильно отличаться друг от друга по внешним признакам, типу, весу, способу функционирования и предназначению. Перед тем как отправляться в магазин за петлями, необходимо составить чертеж изделия и сделать расчеты. Обязательно должна быть учтена предполагаемая нагрузка на металлические гаражные двери.

Петли для распашных ворот гаража, как и сами ворота, могут быть разными. Чем сложнее и тяжелее створки, тем более сложные по конструкции петли для ворот им соответствуют. Наиболее популярны петли цилиндрической формы с подшипниками, стрелы, изделия с несколькими секциями и др.

Пример установленных петель для гаражных ворот

Тяжелые металлические ворота можно крепить как к столбам, так и непосредственно к самой раме. Специальная фурнитура обеспечивает даже большим конструкциям безукоризненное вращение относительно оси крепления. Только качественные комплектующие от надежного производителя позволят створкам постоянно открываться и закрываться плавными движениями и без скрежета. Купить изделия сомнительного качества – значит поставить под угрозу всю проделанную работу по изготовлению ворот.

Это интересно: Алюминиевые горизонтальные жалюзи — объясняем все нюансы

Азбучные истины

Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:

  1. Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
  2. Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
  3. Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.

Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).

Грамотно собранная конструкция должна иметь следующие части:

  • петля;
  • платик;рама калитки;
  • опорный столб;
  • нижняя часть (со штырем);
  • верхняя часть (с пазом).

Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.

Для работы мастеру понадобятся:

  • сварочный аппарат;
  • металлическая пластина для изготовления платиков;
  • болгарка;
  • молоток;
  • отвес;
  • масло для смазки петель;
  • средства защиты — маска, перчатки, спецодежда.

На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.

Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:

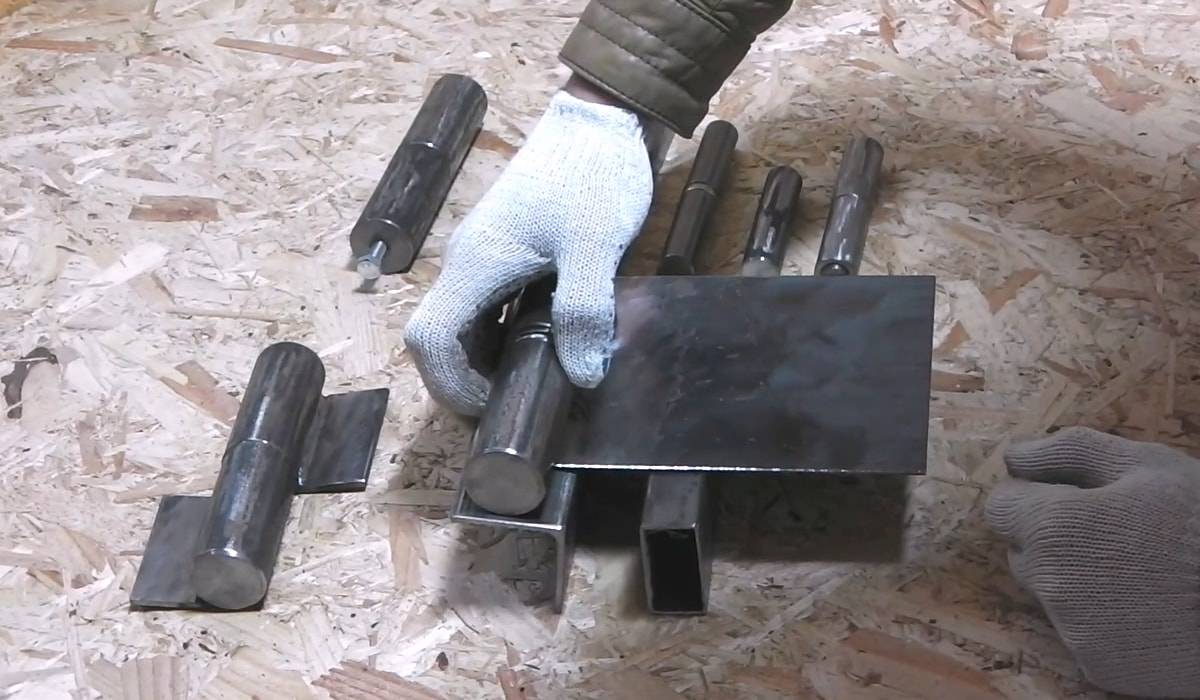

  1. Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
  2. Уложить на них нижнюю часть петли.
  3. Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
  4. Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
  5. Затем необходимо установить створки в рабочее положение и зафиксировать их.
  6. Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.

Усовершенствованные петли в форме капли на опорном подшипнике

Сегодня такая каплевидная фурнитура получила еще одну не малозначительную особенность. Теперь створки регулируются и по высоте крепления. Такую особенность шарнир приобрел благодаря применению следующих коррективов в производстве:

  • нижняя половина фурнитуры, как и верхняя, теперь полая, но имеет сквозное отверстие;
  • нанесение резьбы в отверстии нижней детали снизу;
  • петлевой стержень в полости нижней детали плотно упирается во вкрученный в резьбу снизу винт;
  • применяется промежуточный фланец между роликоподшипником и шарнирным элементом.

Благодаря последней особенности полотнище приваривают и регулируют по высоте или выполняют компенсацию усадки за эксплуатационное время.

Петли с опорным подшипником

Вес створок ворот, к которым крепят гаражные петли с подшипником, может колебаться в пределах 150-400 кг, максимальная нагрузка на изделие не должна превышать данных значений.

Ворота при этом являются довольно массивными. Одновременно с подходящими петлями приобретают и детали крепежа, позволяющие производить крепление створок из металла. Фурнитура должна иметь особую прочность, ее диаметр составляет 12 – 50 мм.

Если к гаражным воротам приварены износоустойчивые петли, для изготовления которых использовалась высоколегированная сталь, то перекоса гаражных ворот не случится. Петли с подшипником укрепляются электродуговой сваркой.

  • с закрытым упорным подшипником;
  • каплевидные с закрытым опорным подшипником;
  • с шариком.

Каплевидную форму могут иметь только петли с подшипником, представляющие базовую фурнитуру из группы петель цилиндрической формы, данная деталь показана на фото.

Гаражная фурнитура такого типа отличается двумя неоспоримыми преимуществами:

  1. Равномерным сварочным швом.
  2. Удобством в процессе установки.

Эти достоинства достигаются за счет того, что изделию присуща особая форма. Устанавливать петли с опорным подшипником можно на различные виды конструкций, включая:

  • двери из металла квартирные – Ф 22*110, 22*140п, 20*140капля, 20*120п, 20*100 мм;
  • двери для входа в гараж, бокс (одностворчатые двери) – Ф 24*110, 24* 120п, 25*110 мм;
  • крышки стальных ящиков, створки теплиц – Ф14*60, 12*40 мм;
  • большие массивные гаражные ворота высотой до 5 м – Ф 36*130, 38*140, 38*150 п, 40*140, 40*170 п, 42*160, 45*160, 48*160, 50* 160 мм;
  • распашные ворота гаражей из металла высотой до 3 м – Ф28*110, 28*130, 30*130, 32*130, 34* 130 мм.

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

  1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
  2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

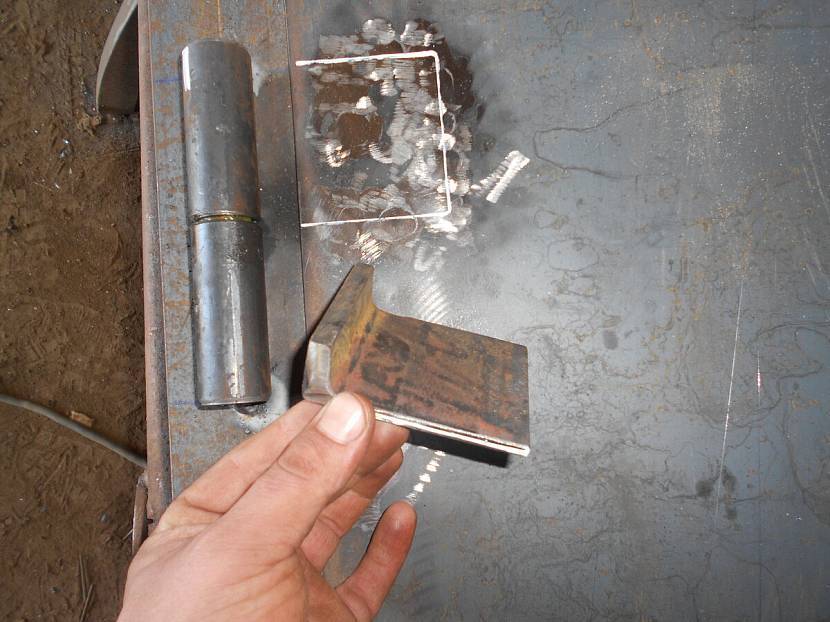

Подготовленные платики

  1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
  2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

Приваренная к воротам железная петля

  1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Накладные наружные элементы

В отличие от внутренних, крепящихся к торцу дверного полотна, наружные петли прибиваются или присверливаются к его фасадной плоскости или брускам обвязки. Это самый древний вид навесов, предназначенный для наборных деревянных дверей.

Конструкция и область применения

Накладные изделия предназначены для навешивания деревянных полотен разной конструкции и веса.

Одно «крыло» может быть разной длины, вплоть до всей ширины дверного полотна. В этом случае она становится частью самой дверной конструкции.

Старинный кованый навес

Устройство накладных петель и принцип их действия:

В закрытом положении

В открытом положении

  1. Поворотная ось, вокруг которой калитка или дверь поворачиваются при движении. Она приклепана к одной из пластин, поэтому не выпадает из неё под действием силы тяжести;
  2. Опорный брусок дверной коробки или столб калитки;
  3. Дверное полотно;
  4. Стационарная часть, зафиксированная на столбе или дверной коробке;
  5. Крепежные элементы – саморезы или гвозди;
  6. Подвижная часть, крепящаяся к дверному полотну;
  7. Стягивающий горизонтальный брусок. Дверные петли для ворот крепятся к ним именно на уровне такого бруска – особенно, если длина их подвижной части меньше ширины полотна.

Большое значение имеет не только качество и надежность этих элементов, но и их внешний вид, так как они расположены открыто. Поэтому кованые петли до сих пор очень востребованы, несмотря на то, что их цена по сравнению с заводской штамповкой несоизмеримо выше.

Выбор и установка

Длина петель и их количество, подбираются в зависимости от размеров и веса калитки. Чем длиннее стрела, тем больше на ней крепежных отверстий, не давая полотну проседать под своим весом.

Что касается веса, то:

  • Для полотна до 40 кг достаточно двух навесов, расположенных на расстоянии 15-20 см от верхней и нижней кромки;
  • При 40-60 кг нужно уже три петли, причем третья крепится ниже верхней на 20-30 см;
  • Если полотно тяжелее 60 кг, рекомендуется навешивать его на четыре петли, расположенные на равном удалении.

Навешивание калитки легко выполняется своими руками. Для этого длинная часть сначала прикручивается к полотну.

Крепление навесной части

Затем калитка устанавливается на место и фиксируется с помощью клиньев, струбцин или других приспособлений в проектном положении.

Установка ворот и её фиксация в правильном положении

После чего к столбу или коробке крепится вторая часть навеса.

Крепление опорной части петли

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
