Греющий кабель как теплый пол

Виды

Все теплые полы можно разделить на две группы:

водяные;
электрические.

Обе разновидности используются достаточно широко, хотя имеют ряд технических или административных ограничений. Например, водяные конструкции разрешено устанавливать только в частных домах. в квартирах они могут использоваться только в санузлах и на кухнях. Над жилыми помещениями их ставить нельзя, поскольку при повреждении трубы могут пострадать соседи снизу.

Электрические системы представлены в нескольких видах:

греющий кабель. Это провод, который нагревается при прохождении электрического тока. Этот вид нагревателя потребляет большое количество энергии, поэтому используется сравнительно редко;
пленочный теплый пол. Это система инфракрасных нагревателей, ламинированных прочной пленкой. Отличается большей экономичностью, простотой укладки, эффективностью;

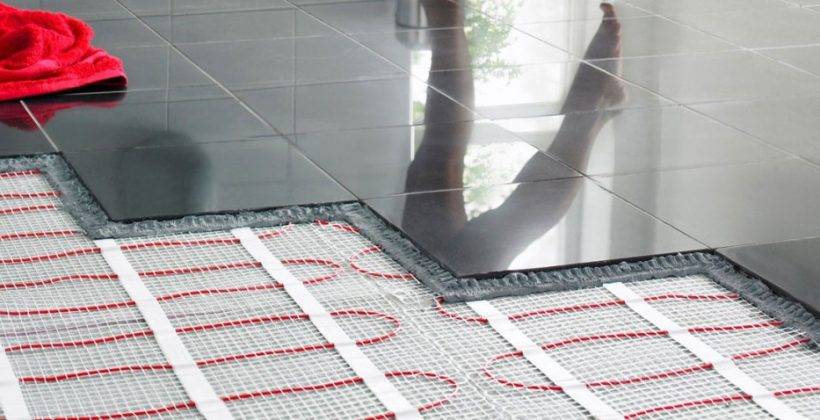

стержневой теплый пол. Это конструкция в форме матов, на которых закреплены инфракрасные нагреватели в форме стержней из сплава графита, серебра и карбона.

Как водяные, так и электрические конструкции могут использоваться в качестве основных или резервных источников отопления. Среди пользователей более предпочтительными считаются пленочные нагреватели, которые можно укладывать под напольное покрытие без серьезных ремонтных работ. Однако, наиболее экономичными и эффективными являются водяные системы. Они дорого стоят, но после запуска в эксплуатацию практически не требуют никаких расходов.

Как работает теплый водяной пол

Чтобы тепло передавалось от горячей трубы в помещение, следует снизу разместить подложку из теплоизоляции, а сверху – материал с высокой теплопроводностью. Помещение будет обогреваться лишь в том случае, когда выделение тепла превышает его потери. Чем больше между ними разница, тем эффективнее работает система теплого пола.

Теплый пол выполняется в виде бетонной плиты с вмонтированным в нее водяным контуром, по которому циркулирует теплоноситель. Он подается из системы отопления и возвращается.

Теплый водяной пол в стяжке

Таким образом, теплый пол выполняется в виде горизонтального радиатора, расположенного в стяжке с теплоизолирующей прослойкой поверх плиты перекрытия.

Теплоноситель, в качестве которого обычно применяется вода, перекачивается насосом по водяным контурам. Его подогрев производится в котле: газовом, электрическим и т.д. Контуры укладываются в пол и состоят из прямых и обратных трубопроводов. Распределение подогретой воды производится коллектором, расположенным между котлом и теплым полом.

Температура воды после котла составляет 90С. В коллекторе установлен смесительный узел, снижающий ее до 30-50С. Тепло от труб передается через бетонную стяжку полу, а затем – воздуху, который поднимается к потолку. Обогрев происходит по большой площади, и тепло распределяется по всему объему помещения.

Полезные советы и рекомендации

Несколько советов помогут вам избежать досадных ошибок при монтаже:

При самостоятельной укладке кабеля нужно пользоваться строительными скобами и монтажной пеной.
При самостоятельной укладке кабеля расстояние между кольцами змеевика должно составлять не менее 5 см.
Перед тем, как уложить кабель, нужно не разворачивая его проверить работоспособность системы, подключив ее к сети.
Каждое помещение имеет свое теплопотребление. Поэтому, если планируется монтаж теплого пола в нескольких комнатах, лучше разделять системы и каждый раз монтировать все отдельно. Кроме того, каждая из систем должна быть снабжена терморегулятором и датчиком температуры.

Теплый пол в стяжку лучше монтировать в каждой комнате отдельно В общем и целом, укладка теплого пола в стяжку процесс не сильно трудный

Важно разобраться в основных требованиях к стяжке, чтобы подобрать правильный состав, который подходит к конкретной строительной ситуации и бюджету строительства. Будьте последовательны, проверяйте каждый шаг и у вас все обязательно получится

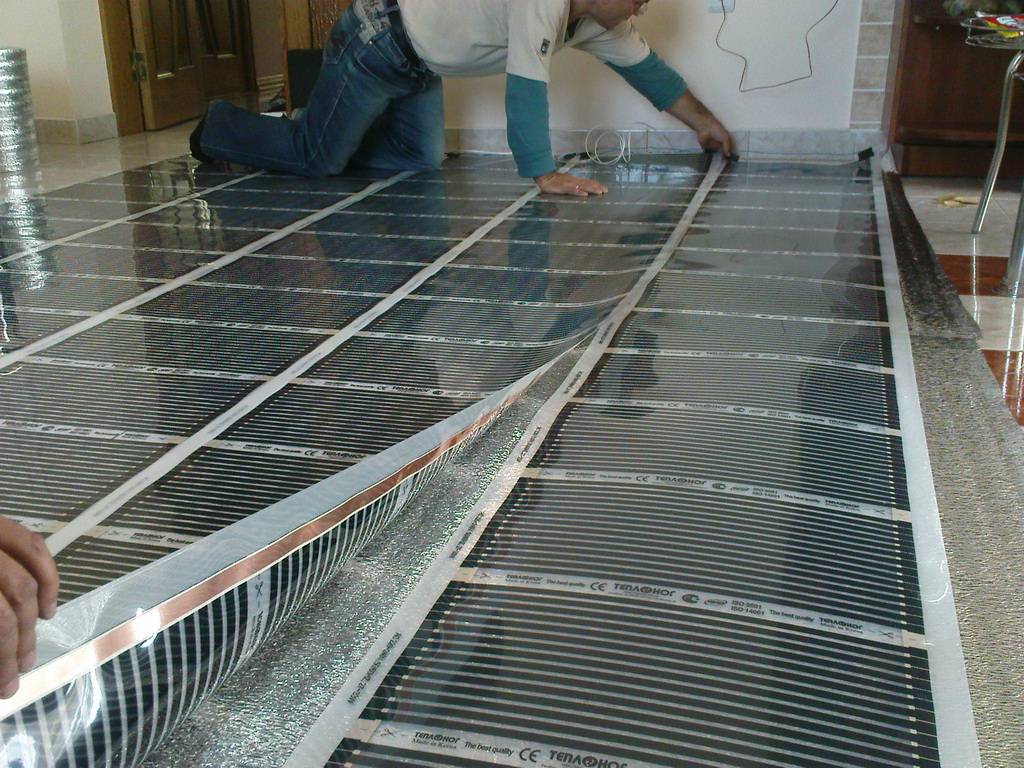

Системы на инфракрасной пленке

Конструкция изготавливается в виде специальной двухслойной пленки. В качестве нагревателей используются углеродные элементы, а толщина конструкции составляет всего 0,5 мм. Таким образом, высоту пола в помещении увеличивать нет необходимости, чего нельзя сказать об остальных типах теплых полов.

Инфракрасный пол считается одним из самых эффективных и экономных. С ним можно сэкономить около 60% электрической энергии. Процесс монтажа – один из самых простых. Так, полосы пленки с элементами следует расстелить на полу. При этом не используются те зоны, где будет устанавливаться мебель. Напольные покрытия, даже декоративные, можно устанавливать сразу после настила пленки, стяжка здесь не нужна.

Также следует заметить, что такие пленочные инфракрасные конструкции будут отлично работать на любых поверхностях. Они могут использоваться на горизонтальной, вертикальной и даже наклонной плоскости. Это все потому, что используется сухой монтаж.

Максимальная температура теплого пола

Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно,
теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется
– ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий
воздух и бетонное перекрытие пола.

Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар – бессмысленны. Под слоем
цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.

Единственное, чего не стоит делать – размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности
действительно может случится пожар – оболочка кабеля окружена горючим материалом, который может подвергаться механическому
воздействию. В этом случае провод может легко повредиться и замкнуть.

Правила монтажа теплого пола с электрическим проводом

Для электрического теплого пола необходимо обеспечить идеально ровную поверхность чернового основания, поскольку в пустотах может оказаться воздух, который приведет к перегоранию резистивного элемента. На черновой пол рекомендуется тонкая стяжка от 3 до 5 см.

Схема монтажа электрического кабеля на пол

Далее идет термоизоляция. Толщина материала должна быть минимум 2 см, но если это квартира на первом этаже, лучше выбрать потолще

При выборе материала следует обратить внимание на термостойкость – он должен выдерживать нагрев до 100оС. Материал с фольгированным покрытием лучше не использовать – фольга под воздействием постоянно высоких температур быстро испортится. Альтернативой является металлизированное покрытие – оно будет отражать тепло и направлять его вверх

Альтернативой является металлизированное покрытие – оно будет отражать тепло и направлять его вверх.

Самостоятельный монтаж электрического теплого пола

Используются как рулонные утеплители, так и плиты. Одно условие – нельзя допускать щелей меду полотнами. Если теплый пол оборудуется в ванной комнате или на кухне, следует использовать гидроизоляционные материалы. Они будут препятствовать проникновению нежелательной влаги.

Чаще всего используется толстая полиэтиленовая пленка. Следующий этап – монтаж нагревательных элементов. Он может осуществляться на специальную монтажную ленту, которая имеет крепежи для кабеля. Заменить ее можно арматурной сеткой, ячейки которой не превышают 1,5 см.

Этапы монтажа теплого пола с электрическим проводом

Следующий этап – стяжка. Можно использовать любые материалы, которые выдерживают высокие температуры. Это или бетонный состав с добавлением полимеров, или готовые сухие смеси для теплого пола. Перед тем как заливать стяжку, необходимо проверить работоспособность отопительной системы. Проверка происходит с использованием тестера, который измеряет максимальное сопротивление. Допускаются отклонения в пределах 10% от данных, указанных в паспорте провода.

Схема подключения терморегулятора теплого пола

Терморегулятор должен располагаться на расстоянии 0,5—1,5 метра над уровнем пола.
Датчик температуры пола должен располагаться на расстоянии не менее 0,5 метра от стен, подключаться только медным проводом, помещенным в гофрированную пластмассовую или металлическую трубку.
Все соединения греющего и питающих кабелей должны происходить на терморегуляторах, в распределительных коробках и электрощитах при помощи клемм. Никакие скрутки недопустимы.
Силовые кабели должны быть защищены автоматическими выключателями соответствующих номиналов, а для защиты людей обязательно применение УЗО с дифференциальным током срабатывания не более 30 мА.

Резистивные провода для теплого пола

Греющие элементы получили свое название от иностранного слова RESISTANCE — сопротивление. Провод является проводником с постоянным большим сопротивлением, который работает, как обычный электронагреватель. Когда по проводнику пробегает электроток, начинает выделяться тепло. В качестве проводника выступает либо одна, либо две металлические жилы — главные части кабеля. Их производят из нихрома (чаще), меди (самые дорогие), латуни.

Важно! Резистивный (количество жил неважно) кабель для теплого пола обладает одной важной особенностью, которую обязательно нужно учитывать при монтаже системы обогрева помещения снизу — равномерный прогрев элемента по всей длине. Она нередко становится причиной перегрева конструкции в определенном месте. Чем больше сопротивление жилы (зависит от материала ее производства) и выше сила тока, тем коэффициент тепловыделения выше

Чтобы обеспечить безопасность теплого пола у кабеля сердцевина окружается изоляционным материалом. Поверх накладывается экранирующая оплетка из тонкого металла, выступающая в качестве заземлителя и защиты от механических повреждений провода. Наружный слой — прочная и эластичная, термоустойчивая и негорючая оболочка из синтетических материалов

Чем больше сопротивление жилы (зависит от материала ее производства) и выше сила тока, тем коэффициент тепловыделения выше. Чтобы обеспечить безопасность теплого пола у кабеля сердцевина окружается изоляционным материалом. Поверх накладывается экранирующая оплетка из тонкого металла, выступающая в качестве заземлителя и защиты от механических повреждений провода. Наружный слой — прочная и эластичная, термоустойчивая и негорючая оболочка из синтетических материалов.

Важно! Резистивный провод для теплого пола продается отрезами заданной длины. При этом каждый кусок кабеля имеет свое сопротивление. При расчете количества греющего элемента нужно грамотно просчитывать необходимый объем проводов, ведь «добавить» в случае нехватки не получится

При расчете количества греющего элемента нужно грамотно просчитывать необходимый объем проводов, ведь «добавить» в случае нехватки не получится.

Особенности у нагревательного провода для теплого пола следующие:

работает постоянно и на всю доступную мощность;
сильно перегревается, если при монтаже выполнен перехлест элемента;
быстро перегорает, если используется в замкнутом пространстве;
нельзя допускать близкого расположения участков системы друг к другу;
способны выдержать значительные температурные нагрузки (от 100 до 6000С);
нельзя резать (системы теплых полов на основе резистивных греющих кабелей для пола поставляются уже готовыми к монтажу нагревательными секциями заданной длины и с конкретным сопротивлением). Наращивание и укорачивание невозможно.

Если при монтаже используется резистивный греющий кабель, теплый пол в доме сэкономить не даст. Чтобы сократить затраты на электроэнергию устанавливают электронные системы регулировки работы системы обогрева. Также стоит учитывать, что сгоревший участок системы обогрева сменить нельзя. Нужно будет проводить полную замену провода.

ПОЧЕМУ ИМЕННО ТЕПЛЫЙ ПОЛ.

Дело в том, что радиаторы отопления нагревают воздух и отдают тепло вблизи места их установки. Нагретый воздух поднимается вверх и греет верхние перекрытия (потолок), затем воздух остывает и, опускаясь вниз, под действием конвекции вновь нагревается радиатором.

С теплым полом все обстоит на оборот. Пол нагреваясь, прогревает остывший воздух в помещении по всей площади равномерно, и Вы получаете комфортную температуру. В верхней области перекрытий прохладу, а внизу теплые комфортные условия обитания. Также ко всему этому экономию на обогреве помещения.

Выбрав в качестве отопления вариант теплых полов, придется основательно постараться с их монтажом. Несколько удешевить монтаж можно, если установить теплый пол своими руками. Для этого необходимо закупить все необходимые элементы и материалы, а также подготовить поверхность полов во всех задействованных помещениях согласно установленным требованиям. До принятия решения о том, будет ли у вас теплый пол, вам также необходимо определиться с типом напольного покрытия. Наиболее приемлемыми решениями являются плитка и ламинат

Можно использовать линолеум, но в данном случае необходимо обращать внимание на его качество, поскольку в дешевых сортах зачастую присутствуют низкокачественные компоненты, которые при нагреве будут выделять неприятный запах. Ряд таких традиционных решений как паркет или ковролин не подходит для укладки поверх систем напольного отопления по причине высокой теплоизолирующей способности, что приводит к недостаточной теплоотдаче и, как следствие, делает систему «теплого пола» малоэффективной.

Монтаж и подключение

Сколько кабеля нужно?

Для теплого пола из саморегулирующегося нагревательного кабеля требуется 110–140 ватт на квадратный метр. Следовательно, площадь помещения умножаем на количество ватт (110 или 140 – чем большую величину возьмем, тем будет теплее) и делим на номинальную погонную мощность кабеля – получаем длину. Например, площадь ванной комнаты у нас 5 кв. метров. Если погонная мощность у кабеля 25 ватт/метр, тогда нам для обогрева пола в ванной потребуется: 5*110/25 = 22 метра.

Как уложить кабель?

На черновой пол укладывается отражающая теплоизоляция, чтобы минимизировать потери тепла. Далее кладут основание (металлическую сетку или монтажную ленту), по которому раскладывается и крепится сам кабель.

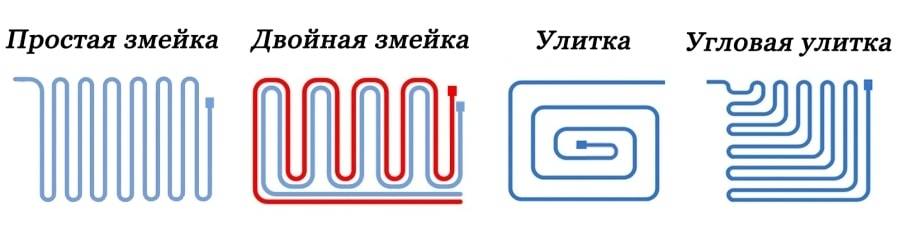

Правильный контур – залог успеха. Нагревательный кабель равномерно раскладывается по всей полезной площади по схеме «улитка» или «змейка», обходя трубы, унитазы, кухонные шкафы и т.д. Наиболее удобная для укладки форма – «змейка». Лучше делать двойную или даже тройную «змейку» – чтобы было 2 или 3 равномерно распределенных по всей площади комнаты независимых кабелей – это значительно увеличит надежность и позволит регулировать интенсивность нагрева. Не пересекайте кабеля, старайтесь не приближать витки ближе 5 см друг к другу, но и большие промежутки тоже не оставляйте – иначе будет «тепловая зебра». Задача – равномерно распределить кабеля по полу.

Саморегулирующийся нагревательный кабель подключают к электросети через «холодный» силовой кабель. Конец герметизируют муфтой и оставляют под стяжкой.

Как подключить силовой кабель?

Желательно использовать медные многопроволочные кабели, чтобы обеспечить хороший контакт методом обжима или пайкой обычным паяльником с оловом. Сечение питающей электропроводки выбирается исходя из подключаемой мощности, для этого имеются соответствующие электротехнические таблицы, но не забываем про стартовые токи и даем небольшой запас.

Подключение экранированного саморегулирующегося нагревательного кабеля при помощи «холодного» силового кабеля:

Герметизация конца делается так:

Нужен ли термостат и автоматика для саморегулирующегося кабеля?

Строго говоря, кабель саморегулирующийся, то есть в принципе способен работать без термостата при прямом подключении к электрической сети. Однако использовать данный кабель для обогрева пола желательно все равно вместе с термостатом и отдельной регулирующей автоматикой. Причин этому несколько:

С термостатом повысится надежность работы системы, это дополнительная защита от перегрева.
Появится возможность вручную устанавливать максимальную температуру, что даст гибкость регулирования.
Даже при высоких температурах саморегулирующийся кабель сам не отключится, все равно продолжает выделять незначительное количество тепла и потреблять небольшое количество энергии, термостат же позволит отключать его полностью при достижении заданной температуры.

После того как монтаж и подключение завершены, заливается стяжка глубиной не менее 3 см так, чтобы витки нагревательного кабеля оказались полностью утопленным и нигде не выглядывали.

Нюансы обустройства кабельного обогрева пола

В случае повреждения любого греющего провода система утрачивает свою функциональность. По этой причине теплый пол, устроенный с использованием кабелей, укладывают в стяжку. При этом ее толщина подбирается так, чтобы высокая нагрузка от цементного слоя не повредила проводку, находящуюся под ним.

Кроме этого, слишком толстая стяжка в данном случае сильно снизит эффективность отопительной системы, сделав ее инерционной. Большей толщины слой может доставить немало неприятностей, так как пол не будет нагреваться даже, когда мощность выставлена на максимум.

Особенно это касается резистивных кабелей. Поэтому, когда обустраивается система проводного теплого пола, в первую очередь нужно установить термостат.

Прежде всего, необходимо измерить сопротивление и изоляцию провода. Поскольку к каждой бухте прилагается паспорт, в котором указывают технические характеристики
кабеля для теплого пола, нужно показатели, полученные в ходе измерений, сравнить с данными в документе. Если отклонения не превышают 10%, тогда можно продолжить монтажные работы.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

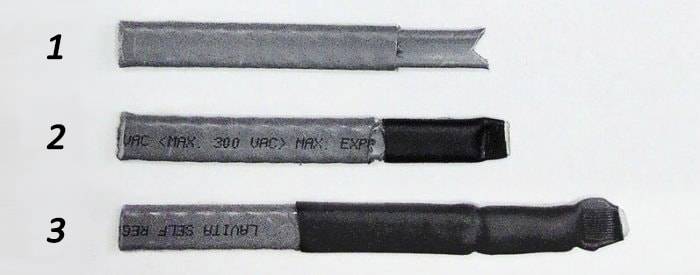

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Кабельный пол

Электрический кабельный пол обычно устаивают в городских квартирах и загородных домах, как часть комбинированной системы отопления. Он хорош там, где планируется минимальная стяжка, или плитка с клеем (поэтому его так часто устраивают на кухне или в санузлах).

Этот теплый пол в доме не годится для основного отопления, но он хорош, например, для отопления в межсезонье.

SubnusУчастник

Кабель в пол – это не отопление, а догрев со всеми вытекающими.

В электрическом полу может использоваться резистивный или саморегулирующийся кабель. Резистивный может быть одножильным или двужильным (от этого зависит способ укладки теплого пола, двужильные гораздо удобнее), саморегулирующийся – только двужильным.

Разновидность	Преимущества	Недостатки
Одножильный резистивный кабель. Ненагреваемый конец подключают к регулятору температуры, «змейкой» под полом размещают основной кабель, протягивают второй ненагреваемый конец в начальное соединение и тоже подключают к терморегулятору.	Максимальная температура подогрева в несколько раз выше, чем у двухжильного. Потребляет мало электричества. Стоит недорого.	У резистивного кабеля равномерная теплоотдача на всех участках, возможен перегрев напольного покрытия под мебелью и выход системы из строя. Лучше, чтобы греющего кабеля под крупной мебелью не было – это придется предусмотреть при проектировании.
Двужильный резистивный кабель. Его достаточно подсоединить к терморегулятору одним концом. Это удобно для большой площади и сложной планировке дома.	Легко монтировать, можно проложить теплоканал высокой сложности. Напряжение, которое проходит через провод, не влияет на электромагнитные импульсы.
Саморегулирующий кабель (две токопроводящие жилы контактируют с матрицей, выполненной из специального полимерного материала).	В зависимости от температуры в помещении самостоятельно изменяет силу нагревания. Хорошо защищен от механического воздействия. Не может перегреться из-за особенностей конструкции. Долго служит, практически никогда не нуждается в ремонте. Совместим с любым покрытием и под любой мебелью. Можно выполнять контуры разной площади (и менее 1 кв.м). Легкий монтаж теплого пола.	Дорогой. Нужны специальные пускорегулирующие элементы. Обеспечивает комфортную температуру только на поверхности пола, не способен быстро прогреть комнату.

При устройстве пола из резистивного кабеля важно:

просчитать длину кабеля обратить внимание на материал (латунь, нихром или медь). У них разные свойства и показатели электрического сопротивления строго соблюдать допустимую дистанцию между греющими элементами, указанную производителем (обычно не более 12 см) правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтирования

При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):

Спальня – 100-150 Вт/кв.м;
Кухня, прихожая, коридор – 150 Вт/кв.м;
Санузел – 150 Вт/кв.м
Балкон -200 Вт/кв.м

Выполнение расчетов мощности нагревательных кабелей

При проведении расчетов тепловой мощности для кабельной системы учитывают назначение данного способа теплоснабжения. Если греющий кабель для теплого пола планируется использовать для обустройства вспомогательного отопления объекта недвижимости, тогда на каждый «квадрат» площади потребуется 110-140 Вт. Когда система основная, в этом случае необходимо 150 Вт и более.

Кроме этого, следует знать размер площади, на которой предстоит разложить кабель. Он не должен проходить под мебелью, сантехническими приборами или низко расположенными над напольной поверхностью предметами. Это особенно касается резистивных кабелей, которым опасен перегрев, а для саморегулирующих проводов опасности нет.

Отняв площадь этих зон, можно узнать фактическую площадь теплоснабжения и мощность всей системы теплого пола, для чего площадь обогрева умножают на норму для одного квадратного метра.

Далее следует подсчитать длину греющего кабеля для пола: в паспорте на данную продукцию производители указывают мощность одного метра. Требуемый метраж узнают путем деления общей мощности на производительность кабеля. Например, в результате вычислений получилось 93 метра.

Приобретать нужно несколько бухт, суммарная протяженность которых близка к расчетной величине. Следует помнить: если остались лишние метры кабеля, их нельзя отрезать, поскольку на их концах имеются муфты, закрепленные с помощью специального оборудования.

Самостоятельно изготовить нечто аналогичное можно, но срок эксплуатации вместо 10 – 20 летнего периода составит несколько лет, а иногда и месяцев. Поэтому кабель укладывают по всей его длине.

Особенности применения

Однако, несмотря на всю простоту монтажа саморегулирующего тёплого пола, следует отметить некоторые особенности его сооружения:

Раскрой необходимо проводить в процессе укладки греющего пола. При этом длина саморегулирующего контура может быть как несколько сантиметров, так и несколько десятков метров. Для различных видов шнура максимальная длина различна, и колеблется от 70 до 160 метра.

Монтируя тёплые полы с саморегулирующим кабелем следует учитывать, что существует большая разница токов между номинальным и пусковым значением, в 2 — 4 раз

Это следует брать во внимание выбирая пускорегулирующую аппаратуру

Придерживаясь данных советов специалистов, вы сможете сделать правильно конструкцию тёплого пола своими руками.
