Гофрированная труба для прокладки кабелей и проводов

Гофра для кабеля, размеры, цены

Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм. При выборе размера следует учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько жил – проводов или кабелей – диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, взять специальный кабель) он будет больше нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.

Цена на гофрированные электрические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит еще и от сечения, на котором она будет укладываться:

• к осветительным приборам – 16 мм;
• у розеток и выключателей – не менее 20 мм;

  Размер гофры для электрического кабеля выбирается исходя из количества и размеров жил

• от основной распределительной коробки до следующей коробки, от щита – не менее 25 мм;
• соединение между двумя панелями составляет не менее 32 мм, и лучше иметь вторую резервную линию;
• проход через перекрытие перекрытия – с жесткой гофрой диаметром не менее 40 мм;
• прокладка слаботочных кабелей (телефон, интернет, антенна и др.) – 25 мм.

Диаметр гофры для прокладки кабелей выбирается исходя из количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества жил

Эта информация носит справочный характер, но вы можете сосредоточиться на ней. Можно взять больший диаметр, но не меньший.

Цены

В общем, самой дешевой считается гофра для кабеля из ПВХ, в средней ценовой категории – ПП и ПНД, самой дорогой – гофра из металла. К тому же вариант с протяжкой чуть дороже, чем без

При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета

Разные материалы, цвета, толщина стен и разные цены

Пульсация для кабеля продается в катушках по 50 и 100 метров, реже встречается в метрах, но цена немного выше. В целом цена зависит не только от материала, но и от толщины стены. Самая дешевая – это легкая ПВХ-гофра для кабеля, но иногда она больше похожа на пленку. От чего это может защитить, сказать сложно. Если вас беспокоит качество, то все, что связано с электричеством, лучше покупать не в строительных супермаркетах типа Leroy и т.д., а в специализированных. Качество обычно лучше, а цены, если они выше, разумные. Чтобы получить представление о возможном ценовом диапазоне, в таблице мы суммируем различные типы пульсаций с кратким техническим описанием.

Имя	Вид	Наружный диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Деловое свидание, встреча
Гофра в ПВХ	легкий	16 мм	11,4 мм	да	2,4 рубля
Гофрированная труба из ПНД черного цвета	BCS	15.7 мм	11,3 мм	да	от 7,5 руб / м	55	для скрытого монтажа
Гофрированная труба из ПНД черного цвета	BCS	19,5 мм	14,5 мм	да	от 8,9 руб / м	55	для скрытой проводки
Труба из ПНД с двойными стенками красного цвета	жесткий	50 мм	41,5 мм	да	78,5 руб / м	44 год	для скрытого монтажа
Тяжелая труба ПНД	тяжелый	31 мм	23,4 мм	да	от 9,7 руб. / м	55	скрытая прокладка
Гофрированная труба из PPL (полипропилен	легкий	19,7 мм	14,8 мм	да	от 28 руб / м	55	открытая и скрытая печать
Гофрированная трубка из полиамида	чернить	21,2 мм	16.8 мм	нет	от 52 руб / м	68	открытая, скрытая, устойчивая к ультрафиолетовому излучению пломба
Гофрированная трубка из полиамида	серый	21,2 мм	16.8 мм	да	от 48 руб / м	68	открытая и скрытая печать

Особенности работы с гофрированными трубами

При прокладывании каналов из гофрорукава нужно соблюдать несколько рекомендаций:

• металлическую гофру режут ножницами по металлу, ПВХ – обычным ножом;
• при нарезании трубы, протяжку нужно придержать и отрезать кусачками, не давая ей ускользнуть внутрь;
• штробы для укладки скрытой проводки подготавливаются заранее;
• в монолитные конструкции, такие как стяжка пола, рукав укладывается до застывания, а кабели протягивают после;
• при необходимости протянуть через один канал несколько кабелей, их лучше смотать изолентой по всей длине для дополнительной изоляции и легкости протягивания;
• толщину трубы берут вдвое больше суммарной толщины протянутых через нее проводов;
• гофра не должна провисать, в выключатели и розетки она входит краем вровень с корпусом;
• металлический рукав обязательно заземлить с обеих сторон;
• угол поворота кабель-канала не должен быть меньше 90 градусов, чем больше жесткость трубы, тем больше угол;
• при большой протяженности электропроводки отрезки гофры соединяют в транзитных коробках.

Порядок монтажа:

1. Произвести точные замеры и нарезать кабели и гофрированную трубу на куски необходимой длины.
2. Протянуть провода через кабель-каналы при помощи протяжки или натягивая гофру на кабель как чулок.
3. Закрепить готовые отрезки на нужных местах.
4. Подсоединить их к щиткам, подрозетникам и транзитным коробкам.

Протягивать провода в гофрорукав лучше с помощником, но при наличии протяжки можно справиться и в одиночку.

1 Материалы изготовления и достоинства гофротруб

Гофра для проводов – это шланг, стенки которого имеют особую форму, получаемую в результате соединения колец разной толщины и сечения между собой. Жесткость такому изделию обеспечивают внешние элементы. Они делают трубу стойкой к поперечным нагрузкам. Более тонкие внутренние кольца придают гофре эластичность, что дает возможность при прокладке электросетей сгибать ее под углом до 90°.

Описываемые трубы применяются для монтажа различных по назначению и исполнению коммуникаций. Поэтому их изготавливают из пластиковых материалов с особыми свойствами. Гофротрубы производят из таких материалов:

• Полиэтилен высокого (ПВД) и низкого (ПНД) давления. Изделия первого типа незаменимы при обустройстве скрытой электрической проводки в пеноблоках, кирпиче, бетоне, которые не склонны к возгораниям. Трубы из ПНД характеризуются повышенной гибкостью. Они используются для прокладки сложных по конфигурации электросетей.
• Полипропилен. Гофра из этого материала предназначена для монтажа проводов в специальные электроканалы, устанавливаемые в зданиях, построенных по монолитной методике.
• Поливинилхлорид. Трубы из него рекомендовано прокладывать на потенциально пожароопасных объектах. Поливинилхлоридные гофры являются самозатухающим материалом.
• Полиамид. Такие изделия гарантируют максимальную гидроизоляцию кабелей.

При обустройстве электропроводки в деревянных домах используется термостойкая металлическая гофра. Она имеет высокую стоимость. Поэтому применять ее для прокладки кабелей в пожаробезопасных зданиях экономически нецелесообразно.

Трубы для монтажа проводов существенно повышают безопасность эксплуатации бытовых электрических и слаботочных сетей. Пластиковая гофра обладает следующими достоинствами:

• обеспечивает качественную изоляцию кабелей (описываемые изделия играют роль эффективного диэлектрика);
• характеризуется минимальной степенью воспламеняемости;
• отлично противостоит механическим нагрузкам;
• может эксплуатироваться при температурах от -20 до +60 °С;
• придает помещению эстетичный вид;
• не окисляется при повышенной влажности и не вступает в контакт с химически активными соединениями;
• защищает провода от воздействий природных факторов.

Гофротрубы из пластиковых материалов полностью безопасны для здоровья человека. Они причисляются к категории экологически чистых изделий.

Полезные рекомендации

Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:

• по возможности не используйте острые углы;
• куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
• в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
• при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
• внешняя проводка прячется за подвесными или гипсокартонными потолками.

Протягивание проводов под кровлей

Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

• Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
• Единый отрезок гофррукава не укладывается в острых углах:
• Повороты не должны располагаться рядом;
• Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
• Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
4. Жгут протягивается в гофрированную электротехническую трубу
5. Кабель в защите закладывается в канал.

Крепеж

Существует несколько общих правил крепежа:

• Расстояние между крепежными элементами в идеале — 40-50 см;
• Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
• Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
• К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

• Дюбель-клипса;
• Дюбель-стяжка;
• Кабельные стяжки КСП;
• Клипсы и скобы с гвоздем;
• U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

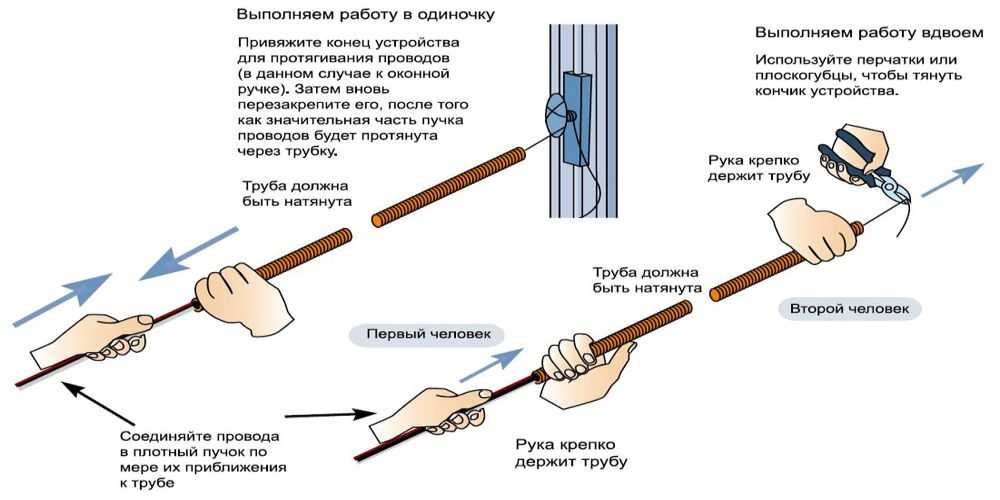

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Как формируется стоимость гофротруб разных видов

При сравнении цен оказывается, что некоторые материалы более доступные:

• ПВХ обойдется дешевле, чем прочие виды полимерных изделий;
• металлическая гофра стоит дороже;
• к наиболее высокой ценовой категории относится гофра с перетяжкой.

Размер изделия, толщина стенок, тип трубы (однослойная, двухслойная), прочностные характеристики и целевое назначение – основные параметры, которые определяют стоимость. Оказывают влияние на формирование цены и другие характеристики (пластичность, электропроводность и т. д.). Приобрести гофру можно по метражу и в бухтах (до 100 м), зависит от того, какая длина проводника заложена в проект.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Предназначение изделия

Любой кабель, подключенный в электросеть, является потенциальной угрозой, так как несет в себе электрическое напряжение. Поэтому применение гофры для кабеля распространено: ее эксплуатируют в открытом и закрытом монтаже; на улице и в помещениях. В декоративных целях используется кабель-канал.

Во избежание поражения током необходимо изолировать электрокабель от незащищенного прикосновения

Неважно, какой материал будет для этого использован, главное — обеспечить защиту от тока, который протекает по жилам. Однако срок годности изоляции ограничен, составляющие провода, алюминий и медь, прослужат максимум до 25 лет

Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации.

Чаще всего сроки эксплуатации снижаются из-за следующих факторов:

• увеличенный уровень влажности;
• чрезмерные нагрузки и перегревы;
• ультрафиолет и пр.

Вышеуказанные факторы легко провоцируют пробои, пожары, замыкания, поражение током. Чтобы всего этого избежать, квалифицированные специалисты в целях соблюдения техники безопасности рекомендуют укладывать кабелей в гофрорукав. В этом случае электрокабель по крайней мере при физических прикосновениях будет безопасен и одновременно защищен от внешних воздействий. Еще одно преимущество гофрорукава заключается в том, что он позволяет с легкостью заменить старый кабель на новый, независимо от места нахождения канала. При этом электрокабель, уложенный в гофру, защищается от повреждений различного типа, ультрафиолета, влаги и т.п.

Классификация по условиям эксплуатации

Гофротрубы производятся из разных материалов: ПВХ (поливинилхлорид) и ПНД (полиэтилен низкого давления). В отличие от гладких труб, гофрированные обладают гибкостью, прокладка кабеля с их помощью осуществляется с минимальными трудозатратами и практически не требует дополнительных аксессуаров.

Гофротрубы ПВХ используются для прокладки силовых и слаботочных линий внутри зданий и сооружений и рекомендуются для открытого монтажа кабеля по потолку. Большим преимуществом гофротруб из ПВХ является их пожаробезопасность (соответствует ГОСТ Р 53313-2009).

Они изготавливаются из самозатухающего пластика, не поддерживающего горение, что исключает возникновение пожара при коротком замыкании.

Гофрированные трубы из ПВХ обладают достаточно высокой прочностью на сжатие, но при этом низкой ударной прочностью. Поэтому их не рекомендуется использовать в таких условиях, где возможно возникновение ударных нагрузок, например, при монтаже гофротрубы ПВХ по полу есть риск, что на нее могут наступить или уронить груз. При нарушении целостности трубы придется перекладывать всю трассу, что очень трудоёмко и дорого.

В отличие от гофротруб ПВХ, гофрированные трубы ПНД являются горючими и в соответствии с ПУЭ применяются для прокладки кабеля внутри несгораемых конструкций: в штробах стен, стяжках пола, для заливки в монолит или под землей. Гофротрубы из ПНД обладают высокой эластичностью и ударной прочностью по сравнению с ПВХ, не боятся механического воздействия в условиях строительной площадки. Гибкость гофрированных труб ПНД позволяет осуществлять изгибы до минимального радиуса, выполнять переход от пола к стенам без дополнительных аксессуаров.

Общие требования к трубным системам для прокладки кабеля определяет ГОСТ Р МЭК 61386.1-2014. Для их надёжной и безопасной эксплуатации особое значение имеют механическая прочность труб и их устойчивость к влиянию агрессивных факторов внешней среды. В таблице приведены технические характеристики гофрированных труб различных типов.

Характеристики	Труба гофрированная (ПВХ)	Труба гофрированная (ПНД)	Двустенная гофрированная труба (ПНД)
Материал	Самозатухающая композиция (ПВХ)	Полиэтилен низкого давления (ПНД)	Полиэтилен низкого давления (ПНД)
Степень пылевлагозащиты	IP40, при условии применения специальных аксессуаров – IP55
Диапазон температур эксплуатации	От 15 до +60 °С	От 40 до +90 °С	От 40 до +90 °С
Прочность на сжатие	Свыше 350 Н на 5 см при 20 °С – стандартный тип	Свыше 125 Н на 5 см при 20 °С – лёгкий тип	Свыше 450 Н на 20 см при 20 °С
Свыше 350 Н на 5 см при 20 °С – стандартный тип
Свыше 750 Н на 5 см при 20 °С – тяжёлый тип	Свыше 750 Н на 5 см при 20 °С – тяжелый тип
Электрическое сопротивление	Не менее 100 МОм (500 В, в течение 1 мин)

Как выбрать гофру для проводки

Для выбора гофры необходимо знать диаметр электрического кабеля и условия, в которых будет проложена гофрированная труба. При выборе диаметра следует учесть следующие рекомендации:

• для кабеля освещения, к выключателям или для сигнальных линий применяются гофры диаметром 16 мм;
• к розеткам или для прокладки коаксиального кабеля используют гофры диаметром 20-25 мм;
• для подводки к распределительным коробкам, в зависимости от сечения кабеля, от 25 до 32 мм;
• для прокладки кабеля к электрощитам следует применять гофру диаметром 32 мм;
• для больших диаметров кабеля используют гофры диаметром от 40 мм и выше.

Ориентировочная таблица зависимости диаметра гофры от сечения и количества жил электрокабеля NYM или ВВГ представлена ниже:

Сечение электрического кабеля, мм² Количество жил, шт Внешний диаметр гофры, мм

1,5	2/3/4/5	16/16/20/20
2,5	2/3/4/5	16/16/20/25
4	2/3/4/5	20/20/25/25
6	2/3/4/5	20/25/32/32
10	2/3/4/5	25/32/32/40
16	2/3/4/5	32/32/40/40
25	2/3/4/5	32/40/50/50

Особенно важно при выборе гофры ориентироваться на условия, в которых будет монтироваться и эксплуатироваться гофрированная труба с электрическим кабелем. Каждый материал подходит для различных вариантов установки

Коротко можно указать следующие материалы и условия их использования:

• ПВХ: сухие и закрытые помещения;
• ППР: влажные помещения, улица, подземная прокладка;
• ПНД: влажные помещения, улица, подземная прокладка;
• Металл: в любых условиях;
• ПА: в любых условиях.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

ПВХ (поливинилхлорид)

Легкий и гибкий материал, который не поддерживает горение (но хорошо плавится). Выполняются изделия в сером или белом цвете. Гофра из ПВХ предназначена исключительно для внутренней прокладки, и защищает провод от механических воздействий. Поливинилхлорид имеет самозатухающие свойства, то есть при КЗ на линии или отгорании контакта гофра будет не гореть, а лишь плавиться. Ее можно использовать для прокладки в негорючих местах (кирпичной кладке или бетоне). Если нужно уложить по древесине, стоит дополнительно использовать негорючую подложку. Нельзя использовать на улице, так как от солнечных лучей пластик быстро пересыхает и трескается.

ППР (полипропилен)

Не поддерживает горение и имеет стойкость к самозатуханию. В отличие от ПВХ он стоек к ультрафиолету и влаге, поэтому может быть использован для наружного монтажа. Обычно изготавливается в синем цвете (хотя на AliExpress есть всех цветов радуги, но качество его довольно сомнительное).

ПНД (полиэтилен низкого давления)

Материал устойчивый к влаге и ультрафиолету. Гофру из ПНД можно использовать для наружного монтажа или в помещениях с повышенной влажностью. Однако ее ни в коем случае нельзя применять для прокладки кабеля по деревянным или другим горючим конструкциям, так как ПНД хорошо горит. Он выполняется в двух цветах: черном и оранжевом. К сожалению некоторые монтажники используют такие гофры для собственного удобства в разведении силовых кабелей – разными цветами удобно делать разводку. Однако это неправильно, и в случае пробоя кабеля гофра легко воспламеняется.

Нержавеющая сталь

Cамый прочный и долговечный материал, который может быть использован для монтажа проводки по горючим и негорючим конструкциям. Причем, если необходимо положить провод по дереву, то такой бронерукав можно использовать без дополнительной негорючей подложки. Он отлично защищает от механических воздействий, например, от грызунов.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.
