Глубина фундамента под баню — от чего зависит, выбора типа основания и строительство своими руками

Советы от строителей

Во время строительства часто возникают вопросы, и это неизбежно. Особенно много сомнений бывает у новичков.

Опытные строители дают простые советы, которые помогут быстрее решить вопросные ситуации:

  • Как проверить правильность намеченных линий под фундамент бани? Для этого нужно по углам нарисованного квадрата воткнуть колышки. Далее протягивают веревку, леску или что-либо другое по диагоналям прямоугольника. Длины диагоналей при правильной разметке должны совпасть.
  • Чтобы опалубка не впитывала цементный раствор, необходимо доски предварительно напитать водой.
  • Чтобы избежать насыщения бетонного раствора воздухом в нижних слоях фундамента, необходимо использовать специальный рукав. Его укладывают непосредственно в траншею и через него вливают бетонную смесь. Заливка бетона с высоты не допустима, так как эти самые воздушные пустоты появляются по этой причине.

Таким образом, «подошва» для бани делается по нескольким выше перечисленным технологиям. Эта надворная постройка должна иметь крепкое, надежное, безопасное основание, чтобы обеспечивать отличный отдых за городом.

Плавающий фундамент своими руками

Если уложить плавающую плиту своими силами, можно хорошо сэкономить. При подготовке котлована учитывайте, что в соответствии с нормативными требованиями расстояние между домом и соседским участком должно быть не меньше трех метров. До фронтальной межи оставляют минимум пять метров.

Сначала нужно разметить площадку. Для разметки потребуются:

  • гидроуровень;
  • рулетка;
  • маркировочный шнур или леска;
  • колышки;
  • прямоугольный треугольник с катетами 30 и 40 сантиметров, можно самодельный.

На стартовый угловой колышек надевают треугольник, по нему отмечают оба направления. При разметке длины и ширины котлована пользуются шнуром и колышками.

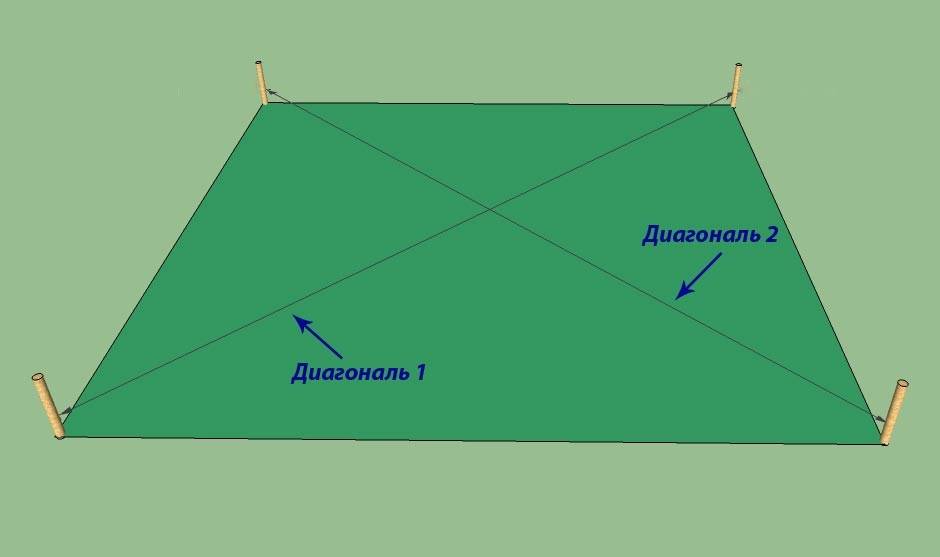

Контрольный замер – по диагоналям получившегося прямоугольника: они должны быть равны, разница не больше двух сантиметров.

Следующие этапы – очистка и котлован. Убирают грязь, снимают дернину. Кроме площадки внутри периметра дерн снимают вокруг него с отступом примерно на метр для устройства отмостки. При рытье котлована нужно следить за глубиной, контролировать уровнем.

Если где-то образовался перекоп, лишнее засыпают песком. Стенки котлована выполняют с небольшим уклоном, чтобы они не осыпались в дальнейшем.

Когда предварительные работы выполнены, приступают к устройству плавающего фундамента:

1. Насыпать слой щебенки. Утрамбовать.

2. Слой песка. Утрамбовать и полить сверху водой для осадки и уплотнения. Подсушить.

3. Гидроизоляция. Подойдет плотный полиэтилен.

4. Теплоизоляция, если она предусмотрена проектом.

5. Подбетонка. Подойдет бетон какой-нибудь дешевой марки.

6. Опалубка. Если грунт плотный и плита не будет выступать выше стенок котлована, без опалубки можно обойтись. В противном случае по периметру котлована вертикально устанавливают стенки из доски (фанеры, пенополистирола и др.), тщательно фиксируют изнутри и снаружи подпорками. Изнутри фиксация нужна, чтобы стенки не отклонялись от вертикали, снаружи – чтобы их не распирало бетоном. Доску для опалубки выбирают толщиной 2,5 см.

7. Герметизацию стенок изнутри можно выполнить водостойким картоном или толем.

8. Армирование. Арматурный каркас должен завершаться на несколько миллиметров ниже верхнего среза плиты.

Для создания неразрывного соединения в местах расположения стен вертикальные прутья располагают так, чтобы они выступали выше бетона. Они будут выполнять функцию шпилек. Каркас вяжут проволокой: сварка нежелательна, т.к. фундамент при этом теряет пластичность.

Обратите внимание

Ширина ячейки арматурной сетки – 20-25 сантиметров (максимум 30). Толщина прутка от 8 до 16 миллиметров.

На углах не должно быть перпендикулярных стыков, здесь укладывают закругленные сплошные прутки и заводят их на обе стыкующиеся стены.

9. Бетон заливают несколькими слоями толщиной по 15 см, разравнивают правилом или деревянной рейкой, протыкают штыковой лопатой для удаления воздуха. Оптимальное время заливки слоя – не более часа.

10. Первый несколько дней готовую плиту регулярно смачивают водой чтобы избежать быстрого схватывания и растрескивания. Временные интервалы: первый день – через 5 часов, второй – три раза, третий – два (с утра и вечером). Смоченный фундамент накрывают полиэтиленом.

11. До начала возведения стен плиту выдерживают 1 месяц. Опалубку можно снять раньше.

Основные нарушения технологии плавающего фундамента, которые могут привести к быстрому разрушению:

  • укладка плиты выше линии промерзания почвы;
  • заливка фундамента на промерзлом грунте: при оттайке плита просядет;
  • некачественная гидроизоляция или ее отсутствие. Бетон – пористый материал и активно впитывает воду. При замерзании/размораживании он разрушается, от воды подвергается коррозии арматурный каркас, влага поднимается капиллярным путем в стены, в подвале образуется сырость, как следствие – гниль и грибок и т.д.

Для полноценной гидроизоляции один слой укладывают между плитой и подушкой, один – поверх плиты, боковые стенки обрабатывают обмазочными или оклеечными материалами.

Как подобрать составляющие бетонной смеси?

Мы уже выяснили, что в формуле раствора активными компонентами являются цемент и заставляющая его работать вода. Только марку цемента не нужно путать с марками бетона, так как это абсолютно разные параметры. Под М портландцемента подразумевается величина, обозначающая прочность цементного раствора. Потому независимо от того, какой бетон нужен для строительства будущего фундамента, цемент берут с маркировкой М400 или М500.

Чаще всего для самостоятельного замеса бетона на фундамент используют портландцемент. Пуццолановый аналог можно применить, если нет цоколя, так как он сильно усаживается на открытом воздухе. Шлаковый вариант отлично противостоит грунтовой влаге, но радует морозостойкостью.

Так как фундамент – конструкция преимущественно армированная, то для замеса бетона согласно строительным требованием нужен щебень фракции до 40 мм. Оптимальный выбор колотый гранитный гравий, его грубые грани оптимизируют сцепление. Колотый известняк не применим при агрессивной грунтовой воде. Песок нужен речной или морской, но за неимением его в продаже поблизости подойдет и карьерный собрат. Песок должен быть просеянным и промытым. Недопустимо включение глинистых и органических включений более 5 %.

Дистиллированной воды для замеса не нужно, но и из стоячего озера с тиной ее не нужно черпать. Никаких биологических примесей, масел, солей в ней не должно быть совсем. Обычно производители бетона используют питьевую. Количество воды приблизительно равно половине массы цемента.

Как рассчитать размер фундамента: толщина и высота

Выбранный материал влияет на толщину фундамента. Какой она должна быть, проще всего сориентироваться по нормативным толщинам стен подвалов (они же и являются ленточными фундаментами).

Основным критерием является величина пролёта стен, и вот как это выглядит в таблице:

Материал строительства лентыМинимальная толщина стен фундамента при их длине (см)
Менее 2 м2-3 м3-4 м
Кладка из бутового камня405060
Кладка из кирпича253851
Кладка из бетонных блоков253040
Бутобетон303540
Железобетон101520

Указанной толщины может оказаться мало для стен бани, которые, к примеру, должны иметь толщину 40-50 см. Поэтому ориентироваться надо именно по стенам, прибавляя к ширине ленты расстояние, необходимое для укладки утеплителя или кирпичной облицовки, если таковая предусмотрена.

Принцип размещения кладки на фундаментной ленте

Высота ленты определяется исходя из климатических условий местности – а именно, высоты выпадающего зимой снега. Если лента будет заливаться только по периметру внешних стен, расчёт должен быть таким, чтобы минимум 1/3 высоты ленты была заглублена в грунт. При этом лучше, если под нею будет если не железобетонная подушка, придающая монолиту Т-образное сечение, то хотя бы бетонная подготовка. Так лента малого заложения будет более устойчивой.

Как вариант, ленточный фундамент можно сделать поверхностным, заложив в грунт только подготовительную песчаную подушку. Но в таком случае периметр ленты должен быть связан внутренними поперечными балками. Именно за счёт них фундамент получит необходимую для газобетонных стен бани жёсткость.

Фундамент ленточный для бани

Недостатком ленточного фундамента является большая площадь опалубки, на сборку которой уходит довольно много пиломатериала – а это удорожающий элемент. Гораздо выгоднее и быстрее по времени использовать для заливки наземной ленты несъёмную опалубку из бетонных блоков или пенополистирола.

Особенности подготовительных мероприятий

Строительство бани начинается с подготовки строительной площадки и разметки фундамента

При проведении подготовительных работ важно обеспечить горизонтальность участка. Вначале с него убирается вся растительность

Пни следует выкорчевать, а траву всю выкосить.

Как сделать разметку под фундамент бани? Ее необходимо осуществлять с помощью теодолита. Этот прибор позволит точно выровнять площадку и обеспечить прямые линии. По углам планируемого строения вбиваются колья, а между ними натягивается строительный шнур

Важное условие разметки – обеспечение точности формирования углов (они должны составлять точно 90). Шнур указывает на внешнюю границу будущей фундаментной заливки

Частые ошибки и советы

Типичные ошибки новичков:

  • экономия на фундаменте и материалах для его заложения;
  • игнорирование потребности в расчете;
  • выбор типа конструкции без учета всех параметров эксплуатации.

Неопытные застройщики ошибочно относят баню к легкой второстепенной постройке и закладывают под нее оптимальные по бюджету, но далеко не универсальные мелкозаглубленные ленты или столбчатые основания с большим расстоянием между опорами. На устойчивых грунтах такие конструкции выдерживают коробки бани из любых материалов кроме камня, на плывунах или пучинистых – последствия могут быть фатальны.

Помимо этого, к ошибкам заложения или обустройства относят:

  • Слабую или недостаточную вентиляцию подполья полов бани. Отсутствие продух в монолитных конструкциях или ошибки при заложении забирки приводят к размножению грибковых колоний, что недопустимо. Эта же нарушение становится причиной плохой тяги печи.
  • Бетонирование фундамента при низких или около нулевых температурах.
  • Ошибки при выборе типа сливной системы, в частности – накопление влаги около бетонных конструкций при открытом сливе.
  • Отсутствие гидроизоляционной отсечки между фундаментом и деревянными или пористыми конструкциями бани.
  • Нагрузку фундамента до завершения процессов набора прочности растворов.
  • Отсутствие собственного основания под массивными банными печами.

Избежать ошибок помогает план, отражающий все особенности конструкции и места прохода коммуникаций. Работы по возможности проводятся при сухой и теплой погоде, в период минимального УГВ.

Как сделать

Как сделать ленточный вид основания? Фундамент такого типа состоит из сплошной кирпичной или бетонной ленты. Она должна заглубляться в почву ниже уровня грунтовых вод, и возвышаться над поверхностью земли не менее 20 см.

Информация. Ленточный фундамент считается самым надежным, и он великолепно подходит для бань любого размера из бруса, бревна, блоков, кирпича. Основным недостатком его можно назвать то, что стоимость такого основания составит примерно 30% от общей сметы.

      1. когда на участке строительства высокий показатель расположения подземных вод;
      2. если вы хотите строить баню внушительных размеров;
      3. если на цокольном этаже вы планируете устанавливать техническое оборудование.

Если Вы не определились, какой сделать фундамент под баню, имейте в виду, что ленточный – это наилучшее сочетание цена/качество.
Смонтировать ленточное основание под баню можно из следующих материалов:

Из красного кирпича. Силикатный белый для такого случая использовать нельзя, он подвержен быстрому разрушению от воздействия влаги. Основание из кирпича считается идеальным для песчаного грунта. Его, как правило, устанавливают на тщательно утрамбованную песчаную или щебеночную подушку;
Из блоков. Поднять большие железобетонные блоки можно только с помощью спецтехники. Для маленького здания можно применять небольшие блоки, размером 20х20х40см. Укладывают изделия на песчаную подушку в шахматном порядке, между собой их соединяют посредством цементного раствора;

Из камня. Для этих целей нужно брать плоский речной камень одинакового размера.При сооружении такого основания, камень слоями кладут в опалубку, затем заливают бетоном.
В конечном итоге вы получите не только крепкий, но и красивый цоколь

Что немаловажно, это бюджетная стоимость такой конструкции (если Вы сами нашли камень на природе).

Без преувеличения можно сказать, что ленточное основание- это лучший для бани фундамент по универсальности и надежности.

Глубина ленточного фундамента под баню

Классическая глубина ленточного фундамента состоит из двадцатисантиметровой, хорошо утрамбованной песчаной подушки. Выше расположен фундамент 60 см в высоту: 40 см залегают в грунте, а остальные 20 см выходят на поверхность. Поскольку ленточный фундамент стал самым популярным, универсальным вариантом основания бани, правильное высчитывание его глубины требуется изучить более детально.

В первую очередь, отталкиваются от свойств грунта. Часто встречающиеся проблемы, связанные со строением почвы, при проектировке фундамента, как раз влияют на глубину его застройки. Угроза появления трещин возникает при возведении на скалистом грунте. В этом случае используют мелкозаглубленный или незаглубленный фундамент. Земля, склонная к вздутию, требует глубокого погружения фундамента ниже уровня промерзания. Возможность провала фундамента свойственна мелкопесчаным почвам. При застройке фундамента на таком грунте проектируется глубокий фундамент для увеличения сопротивляемости сжатию.

Варианты исполнения несущих плавающих конструкций

Если не сильно вдаваться в технические нюансы, это железобетонная плита различной толщины, которая установлена (залита) на плотной подушке из сыпучих материалов. Такой тип оснований используется при:

  • Строительстве массивных больших зданий, несущие конструкции которых сделаны из бетона, кирпича или камня;
  • При создании заливных фундаментов всех типов, где не используются наполнители. Достаточно для этого использовать гравий или щебень небольшой фракции;
  • При возведении зданий на песчаных, глинистых почвах всех типов, а также на грунтах, склонных к сезонным подвижкам (вспучиваниям) через промерзание.


На рисунке схема-чертеж плитного фундамента. Для возведения таких несущих конструкций необходимо использовать деревянную опалубку. Для уплотнения материала подушки хорошо подойдет классический вибратор, который улучшает качество бетона. Толщина бетонной плиты редко превышает 40 см и в этом ключевое преимущество такого типа основания, т.к. не нужно использовать большое количество готового бетонного раствора. Также стоит помнить, что размеры плиты должны отвечать строго заданным проектным параметрам здания, при этом могут быть немного больше, но не меньше.

Проведение ориентировочных расчетов

Глубина бетонного фундамента выбирается на 24-25 см выше уровня грунтовых вод и на 27-30 см ниже границы промерзания. Достаточной глубиной, исходя из прочностных свойств, считается 120-130 см.

Размеры поперечного сечения опоры рассчитываются с учетом нагрузок от массы бани и сопротивления грунта. В случае фундамента ленточного типа ширина бетонной ленты определяется по формуле: В = F/(RхL), где L – общая длина ленты или периметр строения; F – общая масса всех элементов: бани; банного имущества и коммуникаций, воды, всех моющихся одновременно людей; R – сопротивление грунта для данной категории грунта. Масса банной печи, обычно, не учитывается, так как возводится на собственном фундаменте.

Расчеты ведутся по формуле: N = F/(RxSо), где N – число опор, Sо – площадь поперечного сечения каждой опоры, F – суммарная нагрузка, аналогичная вышерассмотренному случаю.

Важное значение при составлении проекта бани имеет оценка стоимости строительства. Возведение фундамента является дорогостоящим мероприятием. Так стоимость более экономичного столбчатого основания может достигать до 20-25% от стоимости всей бани

При возведении ленточного варианта стоимость бетонной заливки 1 м3 фундамента в среднем оценивается в 12,5-13 тыс. руб

Так стоимость более экономичного столбчатого основания может достигать до 20-25% от стоимости всей бани. При возведении ленточного варианта стоимость бетонной заливки 1 м3 фундамента в среднем оценивается в 12,5-13 тыс. руб.

Как сделать столбчатый

Данная конструкция состоит из заглубленных на 1,5 метра в грунт опор. Над уровнем земли они должны выступать на 0,2 — 0,5м.

Стоит знать! Не допускается установка столбов в хаотичном порядке. Правильный фундамент для бани- из столбов, которые размещаются в местах пересечения несущих стен и перегородок, а так же под всеми углами строящегося здания. Для обеспечения равномерной нагрузки на основание крайне желательно наличие ростверка.

Материал, из которого можно сделать столбы: бетон, дерево, красный кирпич, металлические или асбестоцементные пустотелые изделия (после установки обычно заливаются бетоном).

При строительстве столбчатого фундамента для бани чаще всего используют асбестоцеметные или металлические трубы. Для того, чтобы защитить столбы от влияния негативных факторов, их поверхность нужно обмотать рубероидом, или обработать специальным защитным материалом.

Если Вы решаете, какой фундамент сделать для бани, обратите внимание на такой тип. У этой разновидности фундамента под баню есть много преимуществ:

низкая стоимость;
небольшой объем земляных работ;
возможность справиться с поставленной задачей без привлечения специалистов;
такое основание можно делать по частям;
данный вид фундамента не оказывает большой нагрузки на грунт (это важно для проблемных участков).

Среди недостатков обратите внимание на следующий фактор: столбчатый фундамент желательно использовать только для строения из легких материалов- например, каркасная баня. Для защиты подпольного пространства от холодного воздуха и снега, между столбами нужно возвести стенку из кирпича или другого материала (без привязки ее к столбам)

Для защиты подпольного пространства от холодного воздуха и снега, между столбами нужно возвести стенку из кирпича или другого материала (без привязки ее к столбам).

Глубина под строение из пеноблоков

Для сооружения фундамента для такой бани стоит подготовить все материалы. Следует отметить, что пеноблоки представляют собой очень легкий материал, поэтому мощный фундамент нет смысла делать. В таком случае, обычно, подготавливают ленточный вариант с песчаной подложкой, на который далее наносят гидроизолирующий материал, с помощью которого основание будет надежно защищено от влаги.

Для сооружения рекомендуется выкопать траншею, глубина которой не должна быть меньше 60 сантиметров.

Ширина может быть разной, но оптимальной считается ширина в 35-40 сантиметров. В этом случае лучше использовать арматуру с диаметром 12 мм.

Проведение земляных работ

После окончания подготовительного этапа необходимо будет приступить к разметке фундамента и проведению земляных работ. При этом стоит помнить, что его минимальная глубина должна быть больше 0,5 м. Кроме того, стоит приплюсовать к этому показателю глубину промерзания почвы и выполнить фундамент глубже этой точки на 20 см.

Наиболее распространенными параметрами конструкции бани являются размеры 6×4 м. Если вы заранее узнали, сколько стоит залить фундамент под баню 6х4, вам нужно будет позаботиться о том, чтобы подготовить участок для проезда по нему бетономешалки с готовым бетоном. Для этого придётся разобрать часть забора и, скорее всего, удалить часть зелёных насаждений, высаженных на нём. Также стоит снять плодородный слой почвы с тех мест, где будут рыться траншеи, и использовать его для повышения плодородности почвы на других частях участка.

Что касается непосредственно проведения земляных работ, то они начинаются с разметки участка, отведённого под баню. Для этого нужно будет запастись рулеткой, строительным треугольником, разметочным шнуром, строительным уровнем, а также колышками и столбиками.

Сначала в угол будущей бани вбивается колышек. Далее с помощью треугольника определяются осевые сопряжённых стен. Потом колышками отмечается ещё 2 угла. Для этого используется шнур, который протягивается на длину и ширину здания с таким расчетом, чтобы он шёл параллельно сторонам выстроенного треугольника.

На втором этапе нужно будет аналогичным образом определить чётвёртый угол будущей бани. Он также помечается колышком. После этого вбиваются столбики на расстоянии 1 м от кольев, отмечающих углы дома. На верхнем конце столбиков при этом должны быть вбиты гвоздики так, чтобы шнур проходил точно над кольями, помещёнными в углах здания.

Аналогичным образом размечается фундамент по внутренние стены бани и её печь. При этом точность данной процедуры должна контролироваться с помощью уровня и треугольника.

Другие виды плавающих фундаментов

Кроме плиты есть еще две разновидности «плавающих» оснований: решетка и столбы. Обе не рассчитаны на высокие нагрузки.

Решетка – это модифицированная мелкозаглубленная лента. Обычная лента располагается по периметру будущих стен и под несущими перегородками, если они есть. У «плавающей» ленты по центру располагается крестовина с теми же габаритными характеристиками, что и у периметра.

Как и плитный фундамент (т.н. шведская плита), решетку можно сделать утепленной:

  1. В траншею насыпают подушку из ПГС.
  2. Укладывают гидроизоляцию. Подойдет полиэтиленовая пленка от 0,15 миллиметра или толще.
  3. Поверх пленки кладут блоки ППС с интервалом в полметра.
  4. Устанавливают арматурный каркас, заливают бетон.

Столбчатые плавающие фундаменты можно устанавливать только на сухих грунтах (песок, скалы) под легкие постройки (срубы, каркасные дома). Их отличие от обычных столбчатых фундаментов: основание кирпичного или бетонного столба расположено на ж/б плите, превосходящей его по размеру вдвое.

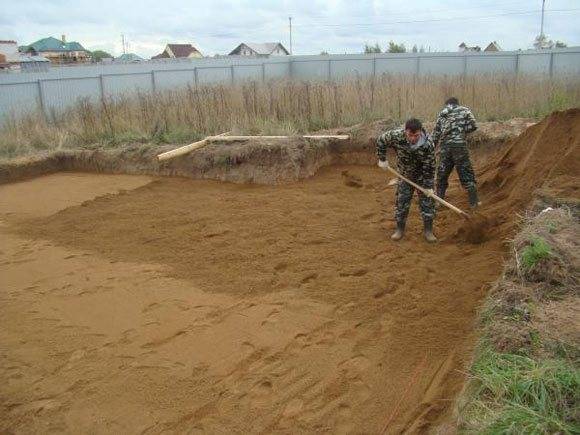

Плиту укладывают на песчаную подушку.

Плюсы и минусы ленточного фундамента

Замкнутая по периметру конструкция ленточного фундамента принимает нагрузку от веса здания и равномерно передаёт её на грунт. Бани относят к лёгким постройкам, поэтому для них возводят в основном мелкозаглублённые опорные ленты. У такого основания, как и у любых конструкций, есть свои плюсы и минусы.

Плюсы:

  1. Ленточная опора равномерно распределяет нагрузку от сооружения на грунт, что позволяет избежать возникновения точечных пиковых нагрузок, которые могут деформировать фундамент.
  2. На возведение мелкозаглубленного фундамента требуется относительно небольшое количество материалов, что определяет его низкую стоимость.
  3. Несложная технология строительства не нуждается в использовании грузоподъёмной и специальной техники.
  4. Рытьё траншей, изготовление опалубки, вязка армокаркасов стальной проволокой без сварки – всё это позволяет обходиться простым ручным инструментом (лопата, пила, молоток и пр.).
  5. Ленточный фундамент обладает высокой несущей способностью. На нём можно построить баню высотой в 2 этажа.

Минусы:

  1. Ленточный фундамент не возводят на слабых грунтах.
  2. Монолитная лента формируется путём заливки жидкого бетона в опалубку, что невозможно делать при минусовой температуре.
  3. Бетон набирает несущую способность только по истечении месяца со дня заливки.
