Меры предосторожности и возможные неисправности
Для устранения проблем с прибором необходимо пригласить специалиста, но некоторые из проблем можно решить самостоятельно.
Поврежденная мембрана или разгерметизированный корпус могут дать утечку газа и отклонение давления от установленных значений. В этом случае заменяют мембрану и вкладыши с помощью герметика. Для восстановления давления проверяют местоположение и годность пружины – она может сместиться или подлежать замене.
В пневматических редукторах ремонт произвести сложно, поэтому в случае поломки их заменяют полностью. Потерю герметичности в соединительных местах устраняют подтягиванием шайб. При износе каучуковых прокладок их заменяют на новые. После произведенного ремонта редуктор проверяют на герметичность.
Специалисты советуют производить ремонт только в тех случаях, когда быстро заменить сам прибор не представляется возможным. В остальных же ситуациях лучше покупать новое устройство исходя из низкой цены на это оборудование.
Порядок установки и объем
Для начала следует выполнить монтаж шлангов для подачи газа без прямого подключения к баллону. После этого на вентиль установите гайку от редуктора и подсоедините шланги. При таком способе краны приборов, которые работают на газу, газовой колонки, плиты должны быть перекрыты. Перед тем, как выполнить соединение редуктора, для ослабления пружинки следует вывернуть до упора винт регулировки.
Разновидность винта для регулировки в виде вентиля удобнее, чем те конструкции, которые нужно закручивать отвертками. Но следует ограничивать доступ детям к подобному прибору. Если использовать обыкновенные гибкие шланги, то для простоты работ штуцер можно смачивать водой. Такое соединение закрепляют винтовым хомутом. Шланги сильфонного ипа подключают на резьбовой переходник, который будет вкручен вместо штуцера.
Если в качестве прибора потребления вы используете газовую плиту, то следует последовательно зажигать конфорки, и если на какой-то из них пламя не голубого оттенка, то следует сделать поменьше давление на редукторе. Желтое и оранжевое пламя означает то, что топливо сгорает не в полной мере, а это значит, что длительное использование плиты может стать опасным. При проверке работы конфорок при минимальном огне может появляться проблема затухания. Для ее решения следует или чуть увеличить выходное давление при помощи винта регулировки на редукторе для баллона, или поменять положение расходного винта на плите.
Если проблемы, описанные выше, характерны не для всех конфорок, то на проблемном узле плиты следует прочищать или менять жиклеры. Если случилась утечка газа во время запуска системы, то следует в полной мере закрыть запорный вентиль. После проветрите помещение и можно начинать устранение неисправностей.
Из каких запчастей состоит редуктор?
Классический надежный редуктор YOTA RED 120 л.с. состоит из:
- корпус (4 части)
- катушка с сердечником
- штуцера входа газа и тосола
- место крепления датчика температуры
- 2 мембраны
- 1 прокладка
- фильтрующий элемент
- болты крепления, пружина и уплотнительные р
езинки
Корпус редуктора выполнен из прочного литья с высокой скоростью нагревания, что обеспечивает быстрый прогрев газа. Универсальная катушка на 12 Вольт (17 Ват), которая взаимозаменяема со всеми редукторами и мультиклапанами YOTA RED. Усовершенствованный сердечник с корпусом который не магнитится и резинотехническим витоном (этот вид резины не боится перепадов температур и более вынослив). Мембраны и прокладка сделаны из армирующей резины, что увеличивает ресурс эксплуатации. Фильтрующий элемент немецкого производства с большой плотностью, что позволяет фильтров газ от крупных частиц.
Выбор редуктора
При выборе устройств этого типа следует учитывать некоторые факторы.
К таковым относят:
Важным параметром работы редуктора является показатель максимального расхода газа, определяемый размером отверстия входного клапана
Другими словами, это показатель того, сколько редуктор пропустит газа с полностью открытым клапаном при заданном входном давлении.
При выборе устройства нужно обратить внимание на наличие посадочного места под манометр – с ним намного легче регулировать сдавливание пружины для получения нужного давления на выходе.
Выбирая газовый баллон важно помнить, что сейчас на смену старым пришли новые композитные баллоны, безопасные и менее тяжелые.
При выборе нужно обратить внимание на то, есть ли гайка для ручной регулировки, на срок эксплуатации мембраны, герметичность конструкции, на способ крепления шланга к штуцеру (резьба или хомут).
При покупке учитывают тип газа, который будет заправляться в баллон, расход и выходное давление.. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714. Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714
Наилучшие характеристики по отзывам и широкое применение получил производимый в Италии газовый редуктор для баллона с регулятором М714.
Как выбрать пропановый редуктор
Правильный подбор редуктора к оборудованию не сложен, если вы хорошо знаете технические характеристики своего оборудования. Первая характеристика, которая должна совпадать на оборудовании и редукторе, это расход сжиженного газа. Если расход газа редуктора будет больше, чем необходимо для потребителя, то ничего страшного не произойдёт. Потребитель не возьмет газа больше, чем ему необходимо. В обратном случае потребителю будет не хватать газа, и его работа станет некорректной.
Ещё внимательнее нужно подходить к соответствию рабочего давления, выдаваемого редуктором, с рабочим давлением, необходимым для потребителя. Превышение рабочего давления поступающего на вход потребителя над номинальным может привести к серьёзным поломкам и даже создать аварийную ситуацию.
И последнее, что требует согласования – это способ подсоединения потребителя энергии к редуктору. Здесь любые рекомендации не имеют смысла, выбор сугубо за сварщиком.
Мы подошли непосредственно к приобретению редуктора. Теперь, когда мы знаем все его характеристики, нам остаётся только не ошибиться с производителем оборудования. Одним из лидеров является компания-, давно завоевавшая отечественный рынок качественными сварочными изделиями по демократичным ценам. Вы можете приобрести пропановые редукторы и другое сварочное оборудование.
Критерии выбора
При выборе регулятора водоснабжения учитывайте его материал, технические характеристики конкретной модели и особенности конструкции прибора.
Конструктивные особенности
Конструктивно РДВ разделяются на поршневые и мембранные. Поршневые модели практически не изнашиваются, но даже с учетом этого они менее надежны, потому что их механизм чувствителен к мусору и загрязненной воде.
Мембранный редуктор, напротив, неприхотлив в эксплуатации благодаря диафрагме, разделяющей работу по двум камерам. В герметичной части находятся основные механизмы. При правильном соблюдении инструкций по эксплуатации редуктор будет работать долго и надежно, но необходимо постоянно наблюдать за сохранностью мембраны.
Типы редукторов
Типы редукторов в соответствии с классификацией по ГОСТу классифицируют по типу механической передачи и выделяют:
- цилиндрические;
- планетарные;
- конические (коническо-цилиндрические);
- червячные;
- волновые.
Учитывая технические характеристики редуктора каждого типа рассмотрим их принцип действия и особенности более детально.
Цилиндрический редуктор
Цилиндрический редуктор – наиболее распространен в промышленности и чаще всего применяется с целью изменения параметров вращения и передачи крутящего момента. В зависимости от типа механизма и специфики конструкции применяются во многих областях, хотя наибольшее распространение получили в металлургии, машиностроении, в электрооборудовании и автомобилях. Особенности конструкции предусматривают различные вариации, обеспечивающие оптимальные рабочие условия для каждого типа механизма индивидуально. Конструкция независимо от модификации включает такие элементы: колесо, комплект подшипников, корпус, смазочную систему, шестеренку, ведущий и ведомый валы. Такой механизм очень шумный, так как во время соприкосновения зубьев валов возникает удар. Но при этом исключается, перегрев механизма из-за отсутствия трения между деталями.
Планетарный редуктор
Планетарный редуктор работает на основании передачи крутящего момента планетарным способом. Планетарная передача предполагает наличие солнечной шестерни, расположенной в центре, коронной шестерни на периферии, а также сателлитов и водила. Три сателлиты располагаются между коронной и солнечной шестеренками. Водила соединяет между собой сателлиты, которые вращаются на его осях. Крутящий момент во время движения будет увеличен во столько раз, во сколько меньше число зубьев на солнечной шестеренка в сравнении с коронной.
Конический редуктор
Конический редуктор обеспечивает передачу вращательного движения с одного вала на другой при помощи зубчатой передачи и муфт. Механизм незаменим в тех случаях, когда конструктивно требуется расположить ведомый и ведущий валы в перпендикулярном положении относительно друг друга. Показатель крутящего момента и угловая скорость регулируются при помощи изменения размеров зубчатых колес или муфты. Существуют узкие и широкие типы конических редукторов. Механизм имеет в сравнении с цилиндрическим меньший КПД и более частое заедание зубьев во время движения.
Червячный редуктор
Червячный редуктор за счет уникальной конструкции допускает вращение вала в разные стороны. Такая особенность вызывает перегрев при повышенных нагрузках, самоторможение и заедание, поэтому механизм должен эксплуатироваться при средней загруженности, не доходя до граничных показателей мощности.
Среди преимуществ выделим высокий показатель КПД до 94%, большое передаточное число при использовании одной ступени, отсутствует шум во время движения и устойчивость к неблагоприятным условиям работы.
Волновой редуктор
Волновой редуктор конструкционно отличается от других типов и включает неподвижное зубчатое колесо, гибкий элемент с зубьями и генератор волны в центре механизма. Во время вращения внутреннего элемента, гибкая шестеренка зубьями одновременно захватывает несколько зубьев зафиксированной шестерни, что создает высокую жесткость при малых люфтах. Механизм обеспечивает высокое передаточное число, имеет компактные размеры, высокая точность кинематики и плавный ход, устойчивость к повышенным рабочим нагрузкам.
Меры предосторожности
Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:
Памятка о бытовом газе
- Пожароопасность.
- Непригодность для дыхания.
- Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
- Во время утечки газа резко понижается температура, возможно обморожение.
Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:
Правила пользования газом
- Исключить соседство с открытым пламенем и источниками тепла.
- Исключить присутствие в рабочей зоне других возгораемых материалов.
- Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
- Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.
Из чего состоит
Газовый агрегат относится к устройствам для автомобилей четвертого поколения. Редуктор разработан специально для тех автовладельцев, которые ценят экономию топливных затрат. Оно способно функционировать на метане или пропане. Оснащено прочным металлическим корпусом, надежным и современным клапаном встроенного типа, а также подходит для транспортных средств, на которых установлены специализированные трубопроводы с высокой пропускной способностью газа.
Некоторые модели аппарата помимо фильтра и газового клапана обладают дополнительной системой нагрева метана или пропана на выходе. Среди большого количества продукции данной марки можно встретить сразу несколько классических моделей. К ним можно отнести изделия, рассчитанные на двигатели до 80, до 100, до 140 и свыше 140 лошадиных сил.
Особенности приборов
Благодаря редуктору рабочее давление остается постоянным даже тогда, когда изменяется величина давления газа в баллоне.
Приборы различаются по принципу действия (прямого или обратного) и производятся для редуцирования различных газов: водорода, пропан-бутана, кислорода, ацетилена. Конструктивно они имеют две или одну ступень и возможность установки рабочего давления пневматическим или пружинным устройством.
В зависимости от вида регулируемого газа, редукторы для газового баллона с регулятором давления окрашивают в различные цвета.
Подсоединение прибора происходит с помощью гаек, соответствующих по резьбе нарезке штуцера на вентиле. Исключение составляют редукционные устройства для ацетилена, крепящиеся к баллону с помощью хомутов с упорными винтами.
Важно, что редукторы для баллонов с горючими газами имеют левую резьбу, что исключает присоединение их к кислороду. Баллоны с инертными газами или кислородсодержащие имеют правостороннюю резьбу
Редуктор подбирается в зависимости от расхода газа и параметров входного и выходного давления.
Устройство и принцип работы регулятора газа
На сегодняшний день существует большое количество разновидностей регуляторов газа, но в целом их устройство и принцип работы схожи. Так, у любого устройства для регулирования давления газа есть две основные части:
измеритель; клапан.
Измеритель определяет расход газа и в зависимости от полученных показаний подает сигнал на клапан на открытие или закрытие. Таким образом осуществляется регулирование подачи смеси. Многие современные модели имеют встроенный процессор, позволяющий автоматизировать регулировку и тем самым исключить человеческий фактор. Это особенно актуально при работе со взрывоопасными газовыми смесями. Конечно, полагаться на автоматику можно только при абсолютной исправности оборудования, поэтому для установок высокого давления рекомендуется использовать регуляторы с ротаметром – устройством, позволяющим осуществлять визуальный контроль за работой прибора.
Классификация регуляторов газа
Прежде чем купить регулятор газа, нужно определить, какой тип данного прибора необходим в конкретном случае. Для этого стоит познакомиться с классификацией регуляторов газа, они отличаются по следующим параметрам:
- по назначению;
- по способу задания регулируемой величины;
- по типу чувствительного элемента;
- по типу регулирующего воздействия;
- по связям между входным и выходным значением;
- по характеристике клапанов.
По назначению регуляторы бывают двух типов: «до себя» и «после себя». Первый тип используется для поддержания нужного давления в емкостях при различных технологических процессах. Второй тип – для регулирования подачи газа потребителям.
По способу задания регулируемой величины устройства бывают механическими, пневматическими, электрическими и пневмо-электронными.
По типу чувствительного элемента выделяют поршневые, мембранные, сильфонные и с трубкой Бурдона.
По типу регулирующего воздействия приборы бывают астатические и статические.
По характеристике клапанов различают измерительные, турбинные, вихревые, термомассовые, электромагнитные.
Как подобрать устройство для регулировки газа
Приборы для регулировки газа подбираются с учетом особенностей объекта газорегулировки, показателей входного и выходного давления, требуемого расхода газа
Немаловажно обратить внимание на скорость срабатывания, герметичность затвора регулятора при его закрытии и точность регулировки (возможную погрешность). Также перед тем, как купить регулятор газа стоит оценить уровень шумового сопровождения. Наличие шума – это не только дискомфорт, но и преждевременный износ, как самого прибора, так и соединенных с ним элементов
В некоторых случаях приходится дополнительно устанавливать гаситель шума, он продлевает срок службы оборудования
Наличие шума – это не только дискомфорт, но и преждевременный износ, как самого прибора, так и соединенных с ним элементов. В некоторых случаях приходится дополнительно устанавливать гаситель шума, он продлевает срок службы оборудования.
Учитывая специфику и опасность работы с газом, при выборе любого оборудования нужно тщательно изучить все детали и подбирать приборы в строгом соответствии с поставленными задачами. Однако даже правильно подобранное устройство не гарантирует безупречной работы. Чтобы минимизировать возможные риски отдавайте предпочтение только сертифицированным приборам от зарекомендовавших себя производителей.

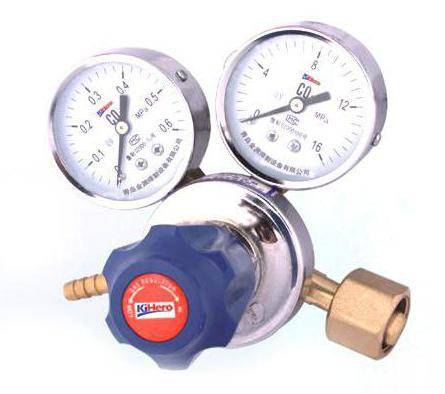

Виды редукторов.
Редуктор для сжатых газов работает с баллонами, в которых давление может достигать 250 атмосфер, а выдает он всего 1 – 16 атмосфер на выходе. Правда стоит отметить, что существуют различные модификации газовых редукторов, позволяющие увеличить выходное давление, например РК – 70 на выходе может выдать до 70 атмосфер.
Заметим, что расход газа во многом зависит от самой модели. Расход может составлять и несколько кубов в час, и сотни кубометров за тоже время.
Газовые редукторы делятся на:
- Прямые
- Обратные
Прямые и обратные газовые редукторы отличаются исключительно своим строением и методами работы, но задача у них только одна – понизить давление газа из баллона и поддерживать его постоянным.
Основные детали всегда одинаковы для всех типов редукторов, поэтому их отличия только в строении и принципе действия.
Также, есть и двухкамерные редукторы, которые более совершенны в своих показателях работы. Двухкамерный редуктор проводит понижение давления поэтапно, используя для этого сразу две камеры для редуцирования газа
Этот факт позволяет редуктору поддерживать постоянное давление более эффективно, что важно при проведении сложных работ
Основной минус двухкамерного редуктора – сложность его строения, поэтому применяют его исключительно при проведении работ повышенной сложности, где важна высокая точность и постоянность рабочего давления газа.
Принцип действия прямого редуктора
Конструктивно все газовые редукторы для баллона с регулятором устроены аналогично, отличаясь лишь размерами прибора и отверстий, площадью мембран и размером пружин.
Конструкция обычного прямого редукционного аппарата для газа представляет собой двухкамерную (высокого и низкого давления) полость с разделителем в виде резиновой мембраны, на входе и выходе полости расположены штуцеры. В современных моделях есть еще и третий вход для подключения манометра.
Подаваемый газ движется по шлангу и, проходя через входной штуцер, попадает внутрь первой камеры. Давление топлива пытается отщелкнуть клапан, который с другой стороны поддерживает запорная пружина – она возвращает его на посадочное место. Двигаясь в этом направлении, клапан не дает газу под высоким давлением свободно поступать из баллона.
Мембрана является второй действующей силой, которая оказывает противоположное действие, пытаясь поднять клапан с посадочного места и открыть ход газу высокого давления. То есть, создается ситуация, при которой с одной стороны на мембрану давит открывающая нажимная пружина, а с другой – газ, поступивший в камеру низкого давления.
При выходе газа рабочее давление в камере понижается, и пружинка распрямляется, выталкивая клапан и позволяя новой порции газа поступать в прибор. При этом давление начинает повышаться, надавливая на пружину и возвращая клапан на свое место, тем самым перекрывая поток газа. Далее процесс повторяется.
Следует отметить, что регулируемые редукторы для газового баллона прямого типа не нашли широкого распространения из-за сложной конструкции, в отличие от обратных, которые считаются даже более безопасными.
Как работает редуктор для баллона:
1 Прямой редуктор
Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.
После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.
Мембрана
Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.
Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.
По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.
Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.
2 Обратный редуктор
Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.
С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор. Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.
В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.
Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.
Выводы и полезное видео по теме
Видео #1. Конструкция простого редуктора для пятилитровых баллонов:
Видео #2. Пример ремонта распространенных редукторов серии БКО:
Выбор редуктора для системы на основе сжиженного газа необходимо сделать с учетом требуемых параметров давления и пропускаемого объема. Несложное обслуживание и своевременное устранение мелких неисправностей позволит устройству долго и качественно выполнять свои функции.
Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите нам о выборе редуктора, который вы поставили на газовый баллон, напишите о правилах эксплуатации прибора. Задавайте вопросы, делитесь мнением и фотоснимками по теме статьи.
