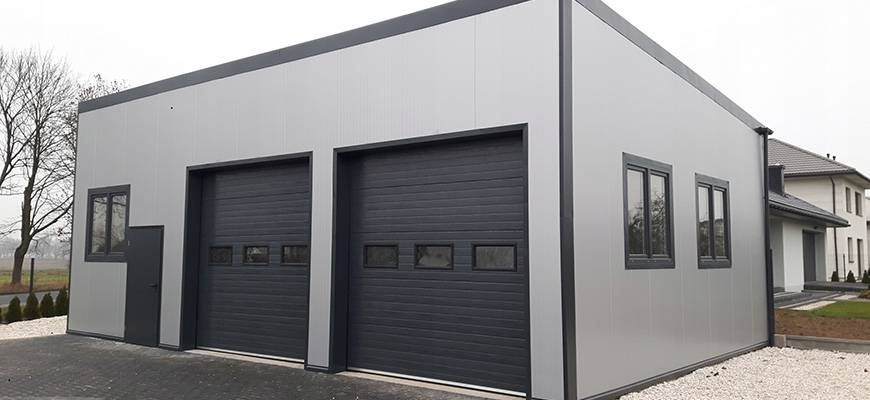

Как построить гараж из сэндвич-панелей

Каркасный гараж из профильной трубы

Для сооружения из металлопроката имеет смысл сразу же сделать бетонное основание. Это избавит в дальнейшем от необходимости устраивать стяжку пола и обеспечит его достаточную прочность.

На размеченной и подготовленной (отсыпка песком и щебнем, трамбовка) площадке устраивают монолитную бетонную плиту, сразу же делают закладные для монтажа стоек.

Далее собирают фермы и устанавливают в закладные. Для сборки ферм можно использовать как сварку, так и стяжки на болтах.

Для усиления конструкции монтируют горизонтальные связи – между фермами и по крайним фермам, там, где будет выполняться обшивка.

Устанавливают также дополнительные вертикальные опоры по середине крайних ферм. Монтируют обрешетку крыши.

Усиливают конструкцию над воротным проемом. Выполняют обшивку листами профнастила стен будущего гаража. Крепление ведется с помощью саморезов по металлу.

Обратите внимание: на торцовых сторона с углом под панели вначале монтируют как есть, и только потом обрезают под нужным углом

В одной из торцовых стен устраивают дверь (из того же профнастила на металлическом каркасе), монтируют водостоки.

Обустраивают кровлю из листов профнастила, оформляют торцы кровли ветровыми планками и торцовым профилем, монтируют коньковый профиль.

После монтажа роллетных ворот гараж можно считать полностью готовым к эксплуатации.

Важно: в этом проекте гараж получается НЕОТАПЛИВАЕМЫМ!

Если необходимо выполнить утепление, придется дополнительно устраивать внутреннюю обшивку и закладывать в ячеи каркаса утеплитель, а также позаботиться о гидроизоляции крыши.

https://youtube.com/watch?v=AfV75BaMMiw

Фундамент (виды и создание)

Возведение конструкции гаража может производиться на любом типе фундаментов. Для простоты изложения, вместе с общими правилами сооружения основания — будут приводиться тонкости начального этапа создания каркаса.

  1. Ленточный фундамент возводится путем копки траншеи глубиной в 400 мм, сооружением на ее дне песчаной подушки 100 мм, засыпки гравия 200 мм. Над траншеей возводится опалубка высотой до 300 мм, укладывается полимерная пленка, после чего заливается бетон. При сооружении фундамента в стабильном грунте армирование делается по широкой сетке, проволокой.
  2. Сплошной фундамент показан на нестабильных грунтах. Для определения его толщины и общей площади рекомендуется обратиться за помощью к геодезистам.
  3. Столбчатый фундамент сооружается на стабильных прочных грунтах, не склонных к промерзанию. Возведение делается путем выкапывания ямок минимум 300х300 мм, укладкой песчаной и гравийной подушки, заливки тонкого слоя бетона. Верхнюю часть столба рекомендуется выкладывать из кирпича. На столбчатом фундаменте выполняется несущее основание каркаса высокой прочности, из прочного бруса или двутавров.
  4. Свайный фундамент показан не только при значительной разнице уровней грунта на участке, но и его промерзании в зимнее время. Сваи ввинчиваются в землю, их оголовки выравниваются по уровню. На таком фундаменте также монтируется силовое основание из двутавра или бруса большого сечения. На нем могут размещаться как обычные, так и сборные гаражи из сэндвич панелей.

Вне зависимости от типа фундамента, качеству его исполнения нужно уделять максимальное внимание. Бетон должен проливаться водой и схватываться на протяжении не менее 28 дней

Сваи ввинчиваются согласно требованиям производителя, без деформации, на оптимальную глубину.

Установка каркаса для сэндвич панелей

Устанавливают сэндвич панели для гаража на специально подготовленный каркас, который может быть выполнен из дерева или металла (см. Металлический каркас для гаража своими руками).

Итак:

  • В деревянном каркасе применяется брус 10х10 см или более, в зависимости от площади гаража. Для крепления брусьев между собой используются уголки из оцинкованного металла и саморезы по дереву.
  • Металлический гараж возводят из стальных профилей. Можно использовать металлические трубы или уголки, а также П-образные оцинкованные профили. Соединяют металлический каркас при помощи сварки, а в разборном варианте при помощи болтовых соединений. П-образный профиль скрепляется специальными шурупами по металлу.


Пример металлического каркаса из П-образного профиля

Строительство из сэндвич панелей гаража начинается с установки закладного профиля на фундаменте, который называется ригель. Ригель устанавливают на расстоянии 10-15 см от края плиты и крепят у фундамента при помощи специальных дюбелей.


Гидроизоляционная лента между фундаментом и каркасом

Сам каркас состоит из жестких прямоугольников для каждой стены с дополнительными ребрами жесткости. Угловые стойки должны быть усилены. Для крыши изготавливаются фермы и устанавливаются на уже готовый стеновой каркас. Примерная схема каркаса показана на изображении ниже.


Схема каркаса из металлического профиля для гаража

Сборку можно проводить как по месту, так и каждую секцию отдельно. Модульный вариант позволит быстрее и точнее сделать каркас, если рядом есть ровная поверхность для его сборки.

Монтаж стеновых и кровельных сэндвич-панелей

Сэндвич-панели устанавливаются в вертикальном положении. Панель крепится к верхнему и нижнему профилям саморезами шагом не меньше 50 см. начинают с какого-нибудь угла, выравнивая сэндвич-панель по отвесу. Необходимо создать первой панели строго вертикальное положение, ведь от этого будет зависеть положение всех четырех стен. Соединительные элементы — замки в сэндвич-панелях бывают разных типов, места соединения промазывают силиконовым герметиком.

Стыки между панелями при необходимости скрепляются металлическими накладками. Угловые стыки закрывают деталью, называемой — фасонный элемент.

После устройства всех сэндвич-панелей проводятся изоляционные работы. По периметру устанавливают отлив и нащельник, пустоты заполняются монтажной полиуретановой пеной или герметиком.

После установки сэндвич-панелей на стены, следует удалить с них защитную пленку. До монтажа снимать пленку не рекомендуется. Можно повредить поверхность деталей, что впоследствии приведет к коррозии.

Установка сэндвич-панелей на крыше выполняется точно так же, как и на стены и начинают с нижнего края. И не имеет особого значения двухскатная кровля или крыша представляет собой площадку с уклоном. Закрепляются детали к фермам к верхнему гребню волны. Каждый стыковочный шов промазывается герметиком, ведь это крыша, поэтому дополнительно все стыки закрывают защитными декоративным накладками.

Чтобы не помять панели, при монтаже крыша застилается деревянным настилом. Если в качестве утеплителя в сэндвич-панелях встроена минеральная вата, то установка водостока обязательна. Потолок в гараже можно сделать также из сэндвич-панелей. В этом случае тепло дольше будет сохраняться внутри помещения. Сделав обрешетку на потолок, прикрепить к ней сэндвич-панели, а места стыков потолка со стеной загерметизировать монтажной пеной.

Для подрезки применяют электролобзик, у которого меньше оборотов, чем у «болгарки». Если все же покрытие нарушено, то закрасьте поврежденные места масляной краской.

Оказывается, нет ничего сложного в создании гаража из сендвичных-панелей своими руками, стоит всего лишь начать и действовать как описано в этой статье.

Как правильно ухаживать, и о недостатках

Это не составляет особого труда, но нужно неукоснительно соблюдать ключевые требования, чтобы не столкнуться с лишними проблемами

Так, с самого начала очень важно подобрать материал с высокой степенью влагостойкости. Далеко не каждая панель удовлетворяет этому требованию, потому что многие производители стараются ввести потребителей в заблуждение

Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя.

В продаже можно встретить изделия, не относящиеся к классу Е1, они выделяют излишнее количество формальдегида и могут представлять опасность для здоровья. Рядом со стенами из СИП недопустимо:

  • ставить камины и печи;
  • размещать электрические обогреватели;
  • накапливать склонные к возгоранию вещества (топливо).

Это накладывает определенные ограничения на планировку внутреннего пространства и на хранение различных предметов. А когда зимой происходит значительный снеговой занос, придется позаботиться об очистке строения. Если оно намокнет, то последствия будут куда печальнее, чем в случае кирпичного, металлического или бетонного гаража. Грамотная внешняя отделка минимизирует негативное воздействие снега и льда, но она удорожает и усложняет проведение работ.

СИП панель не пропускает пар, отчего повышается роль правильного монтажа вентиляции. И даже если она оборудована по всем стандартам, придется отказаться от работы с пищевыми продуктами, от размещения ванн, бань и саун.

Что немаловажно, панель не является несущей конструкцией, и при воздействии любой нагрузки быстро разрушится. Потому монтаж ее должен происходить таким образом, чтобы даже собственная нагрузка как можно полнее шла на балочные элементы и брус

Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет.

Подобно другим постройкам, делающимся из типовых блоков, ключевой трудностью является недостаточная крепость стыков плит. Чтобы тепловое расширение нагревающегося материала не повредило торцы внешних ОСБ, обязательно оставляется специальный зазор.

Производители и продавцы неизменно говорят, что плита невосприимчива к жидкой влаге и водяным парам, поскольку по технологии применяют смолы и парафин, блокирующие промокание. Но опыт реальной эксплуатации показывает, что продолжительное действие воды либо переувлажненной атмосферы плохо отражается на состоянии ОСБ. Потому малейшая щель, не говоря уже о стыках, должна быть закрыта слоем аэрозоля, содержащего силикон.

Внешние стены перекрывают слоем гидроизоляции (пленочной) и обеспечивают вентиляционный зазор. Для лицевой отделки рекомендуется применять сайдинг либо декоративные панели.

Сэндвич-панель, где утеплителем оказывается минеральная вата, еще чувствительнее обычной к воздействию влаги. Целесообразно брать не ее, а блок, наполненный вспененным полистиролом. Так как панельные стыки могут сформировать холодные мостики, придется каждый шов хорошо заделать и потом перекрыть фасонными накладками

Важно учесть, что покрытие, наносимое на производстве, очень восприимчиво к механическому воздействию — снизить опасность поможет только окрашивание или иной защитный слой

И все же, преимущества СИП панелей перевешивают их недостатки. Выполнить работу как следует сумеет любой строитель, даже начинающий. Достаточно уметь работать с молотком и отверткой; стены возводятся по очереди, а чтобы гараж стал более жестким механически, требуется использовать обвязку лентой из стали. Профили для потолочных конструкций должны быть шире, чем для стеновых, соединение нужно производить только саморезами с цинковым внешним слоем.

О том, как построить гараж своими руками из СИП панелей, смотрите в следующем видео.

Выбор материала

При выборе материала для создания макета гаража важно учитывать, какие работы выполняются чаще всего, сколько людей вовлечено в работу (если два, то лучше сделать больше), и сколько места в гараже для макета. Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении). Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении)

Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении).

Для верхнего покрытия стола выбран достаточный размер оцинкованного стального листа (антикоррозионная обработка стали значительно продлевает срок службы верстака).

Какие панели выбрать?

Сэндвич-панели — продукт современных технологий, пользующийся большой популярностью в строительстве зданий на каркасной основе. Имеет трёхслойную структуру, сильно напоминающую бутерброд — два слоя обшивки и утеплитель посередине. Большое распространение на рынке получили СИП панели — разновидность «сэндвичей».

Для гаража этот материал тоже подойдёт, но более практичным решением будет выбор сэндвич-панелей с металлическими верхними слоями из оцинкованной стали. Они лучше выдерживают действие агрессивных веществ, которые бывают в гараже — бензина, паров воды, растворителей. Можно выбрать панели с гладким наружным профилем или декоративным — под сайдинг или бревна. Материал утеплителя повлияет на теплоизоляционные характеристики постройки и её конечную стоимость.

Строение сэндвич панели

Технология строительства

Перед расчетом количества сэндвич-панелей, составлением сметы выбирают технологию возведения сборного гаража, делают чертеж. Это исключает ошибки при покупке материалов.

Для строительства хозблоков из металлоконструкций и многослойных плит используют 2 технологии:

  1. Финский способ. В этом случае из СИП-панелей строятся все элементы здания: кровля, стены, перекрытия пола и потолка. В основе конструкции лежит металлический каркас.
  2. Российский метод. Отечественные строители советуют лаги и доски для формирования перекрытий. Основа делается из металлических или деревянных элементов. В последнем случае используют метод каркасного строительства.

Металлическую основу здания собирают из:

  • балок и стоек, производимых на том же заводе, что и панели;
  • профилей, уголков (при возведении 2-местных строений используют двутавровые элементы).

Для строительства хозблоков используют российский метод.

Профильные трубы нарезают своими руками.

При использовании любой технологии металлические элементы каркаса скрепляют:

  • электро- или газосваркой;
  • болтами.

Панели прикрепляют к металлическому каркасу длинными саморезами.

Что такое сэндвич-панель

Сэндвич-панели активно используются в коммерческом строительстве. Сказывается технологичность работы с этим материалом и высокая скорость сборки здания.

Это может быть склад, цех, офисное строение и т.д. Но в частном домостроении сэндвич-панели всё ещё воспринимаются, как экзотика. Это связано с инерционностью мышления многих застройщиков, привыкших строить по старинке. Многие производители не желают связываться с небольшими заказами (десяток-другой панелей), т.к. выгоднее продавать сэндвичи в промышленных масштабах.

Сначала кратко расскажем, что такое сэндвич-панель.

Сэндвич-панель представляет собой трёхслойный материал, где между двумя внешними оболочками, стальными листами, находится сердечник — теплоизолятор. Панели навешиваются на металлический каркас при помощи специального крепежа.

Утеплитель в сэндвичах может быть на основе пенополиуретана (ППУ) или минераловатный — из каменной ваты

Важно: теплоизолятор во многом определяет сферу использования сэндвич-панели. ППУ не боится влаги, не гниёт, не отсыревает

Поэтому такие сэндвич-панели используют в овощехранилищах, холодильных камерах, местах, где ведутся «мокрые процессы» — автомойках и т.д. Сэндвич-панели с сердечником из каменной ваты, в силу высокой огнестойкости, чаще всего используют при строительстве торговых комплексов, т.е. в местах большого скопления людей.

Ещё одно ключевое отличие ППУ сэндвич-панелей от сэндвичей из минваты — специальный замок «шип-паз». В результате при стыковке панелей получается герметичное соединение, и образуется замкнутый теплоизоляционный контур, что уменьшает теплопотери здания и упрощает монтаж.

Возвращаемся к рассказу ansushkov.

Выбор проекта гаража из сэндвич панелей

Будущее долголетие гаража закладывается на стадии проектирования

Гараж – не настолько сложное в конструкционном отношении строение, чтобы заказывать его проект в специализированных организациях. Можно самостоятельно сделать все схемы и расчёты. Для этого нужно определиться с несколькими параметрами:

  1. Найти место для строительства гаража.
  2. Выбрать размеры строения: его длину, ширину и высоту.
  3. Решить, сколько окон будет в гараже и где они будут расположены.
  4. Определиться с тем, какие будут ворота и пол.
  5. Решить, принудительная будет вентиляция в строении или естественная.

Для строительства гаража рекомендуется выбирать СИП-панели с металлическим внешним покрытием и толщиной утеплителя от 10 см. Размер стандартного помещения для одной машины – 3х6 м. Гараж на два автомобиля должен быть более просторным. Наиболее часто возводят строения размером 6х6 м или 4х8 м.

Варианты устройства ворот для въезда в гараж:

  • распашные;
  • откатные;
  • подъёмно-секционные;
  • рулонные (рольворота).

Большинство автолюбителей не одобряют наличие окон в гараже

Во-первых, это источник проникновения холода, что важно для регионов с холодным климатом. Во-вторых – дополнительные расходы на приобретение и монтаж оконного блока

Для этого помещения более важно наличие электропроводки и искусственного освещения.

Важный элемент гаража – пол. На стадии проектирования также нужно решить, потребуется ли смотровая яма. Есть несколько вариантов устройства пола в гараже:

  • земляной;
  • глинобитный;
  • деревянный;
  • бетонный;
  • из тротуарной плитки.

Крышу делают плоской или односкатной с углом уклона в 4-5°. Возможен монтаж и двухскатной кровли, но этот вариант используют намного реже по причине дополнительных финансовых расходов.

Плюсы и минусы материала

Сэндвич панель

Главное достоинство сэндвич панелей заключается в удобстве их монтажа и быстровозводимости зданий. Для сборки одной стены достаточно нескольких часов. При наличии приспособлений работать можно в одиночку, но с напарником будет намного проще и легче.

Есть у этого материала и другие преимущества:

  1. Низкий коэффициент теплопроводности. Строения из СИП-панелей толщиной от 100 мм можно назвать тёплыми для южных регионов. Для северных потребуется толщина не менее 200 мм.
  2. Отсутствие необходимости в покупке и монтаже облицовочного материала для внешних стен и отделочного для внутренних.
  3. Отсутствие усадки.
  4. Лёгкий вес постройки, благодаря которому нет необходимости в возведении мощного фундамента.
  5. Качественная звукоизоляция (этот показатель выше у плит с минеральной ватой).

Недостатки сэндвич панелей:

Один из плюсов СИП-панелей можно отнести и к минусам. Это герметичность соединений. Такие швы исключают промерзание, но в то же время здание из этого материала является воздухонепроницаемым. Это может привести к отсыреванию поверхностей, развитию грибка и плесени. Поэтому все строения из сэндвич-панелей требуют устройства качественной вентиляции. Применительно к гаражу она может быть естественной или искусственной (приточно-вытяжной).

Панели длиной свыше 5 м обладают невысокой несущей способностью. Под нагрузкой они изгибаются и деформируются. Поэтому оптимальным материалом для строительства гаража являются полотна длиной 180-250 см.

К недостаткам этого материала относят и лёгкую воспламеняемость. Это в большей степени относится к изделиям с утеплителем из пенопласта и пенополиуретана. Минеральная вата отличается более низким показателем горючести.

Дополнительные материалы и инструменты

Для возведения гаража, помимо сэндвичей, понадобятся и другие расходники и инструменты.

Если планируется фундамент:

  • цемент марки М200-М250;
  • щебень и песок;
  • толстая фанера или обрезная доска для формирования опалубки;
  • арматура диаметром 12 мм для укрепления фундамента;
  • битумная мастика.

Если планируется только грунтовое основание, то – гравий или щебень мелкой фракции и песок.

Из инструментов понадобятся:

  • бетономешалка;
  • лопаты (совковая и штыковая);
  • ножницы по металлу;
  • циркулярная пила или ножовка;
  • шуруповерт;
  • перфоратор или дрель;
  • рулетка и уровень;
  • болгарка;
  • саморезы (болты, гайки);
  • монтажная пена и герметик;
  • колышки и веревка;
  • сварочный аппарат (если каркас из металла).

Обшивка каркаса сэндвич панелями

Пред установкой в СИП-панелях высверливают отверстия под саморезы, с помощью которых будут крепить обшивку к каркасу. В этой работе руководствуются правилом: расстояние от края панели до самореза должно быть не менее 50 мм. Все крепёжные элементы должны располагаться строго под углом в 90°. Аналогичные отверстия делают в опорных конструкциях.

Правила выполнения монтажных работ

  1. Перед началом монтажа снимают с панелей плёнку в местах замков и креплений. Полностью ее удаляют только после установки стены.
  2. При горизонтальной укладке работы ведут по направлению снизу-вверх. При вертикальной установке первую панель крепят, начиная от одного из углов каркаса.
  3. При горизонтальной укладке панель устанавливают пазом вниз. Там образом обеспечивают свободное стекание дождевой воды.
  4. Во время выполнения монтажных работ осуществляют контроль вертикальности стен с помощью пузырькового уровня или нивелира.
  5. Замки между панелями герметизируют силиконом, нанося его с помощью плунжерного пистолета.
  6. Для монтажа кровельных панелей сооружают вспомогательную площадку.
  7. Кровельные панели поднимают с помощью грузоподъёмной техники или самозажимных механизмов.
  8. Установку фасонных элементов выполняют после завершения монтажа стен и кровли.

Обшивать гараж можно при любых погодных условиях. Единственное ограничение – температурный режим, указанный производителем герметика или монтажной пены. Но не рекомендуется работать с панелями на основе минераловатного утеплителя во время дождя.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

Sв= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

Sл=S-Sв=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

  • лопата либо мини экскаватор;
  • земельный бур;
  • тачка для вывоза земли;
  • молоток;
  • ножницы по металлу;
  • шуруповерт;
  • циркулярная пила;
  • ножовка;
  • аппарат для замешивания бетона;
  • резервуар с водой;
  • кусачки;
  • аппарат для сварки;
  • вертикальный и горизонтальный строительный уровень;
  • рулетка измерительная;
  • деревяные колышки и веревка.

Подготовка фундамента для будущего гаража

В качестве основания под будущий гараж можно использовать ленточный или монолитный фундамент (см. Как залить фундамент под гараж: делаем правильно). Если поверхность пола внутри гаража планируется делать из бетона, то лучше сразу заливать монолитный фундамент.

Поскольку сендвичные панели для строительства гаража имеют легкий вес, то строение в общем получается не тяжелым и массивного ленточного фундамента не требуется. Для создания монолитного фундамента требуется вырыть котлован по форме будущего гаража на глубину 40-50 см и плотно утрамбовать грунт.

Затем на дно котлована укладывается песчаная подушка в 10 см, следом укладывается слой щебня в 10 см и тщательно утрамбовывается. Песчано-гравийная подушка служит компенсатором при подвижках грунта в результате его промерзания или намокания, что существенно снимает нагрузку с монолитной плиты.


Заливка монолитного фундамента для гаража

Затем в котлован устанавливается опалубка, которая будет на 15-20 см выше поверхности участка, для того, чтобы талая вода не попадала в помещение гаража. После опалубки устанавливается металлическая армированная сетка, которая изготавливается из прутьев диаметром 8-10 мм. После чего она заливается бетоном, как показано на фото выше.

Отрицательные стороны быстровозводимого строения из сэндвич-панелей

Недостатками сборных зданий можно считать:

  • необходимость организации системы принудительного проветривания, без которой влажность воздуха в гараже повышается;
  • низкую несущую способность длинных сэндвич-плит;
  • невозможность навешивания на стены хозблока тяжелых конструкций;
  • необходимость тщательной обработки стыков между плитами.

Сэндвич-панели — удобный в монтаже, недорогой материал для возведения вспомогательных зданий. Пошаговая инструкция помогает безошибочно выполнить все этапы работы

Важно правильно собрать и обшить каркас. Тогда установка ворот и окон не вызовет проблем

Строительство металлического каркаса и монтаж сэндвич-панелей

Сварив каркас гаража и несущие фермы из профильных труб, их загрунтовали и покрасили.

Затем каркас смонтировали на фундаменте.

Как показала практика, это — не самый сложный этап строительства. Труднее всего найти сэндвич-панели, точнее – небольшую партию, в разумные сроки.

ansushkov

Поиск сэндвичей превратился в целую эпопею. При нужных мне размерах панели делают только на заказ, причём и цены (от 500 до 670 рублей), и сроки (от 1 до 3-х месяцев) кусались, т.к. панели производят только на заводе, а объёмы менее 250 кв. м фирмам просто не интересны.

Начался бесконечный обзвон производителей и поставщиков сэндвич-панелей. В итоге выяснилось, что связываться с гаражом 12х6.5 м никто не хочет. Интерес проявляли только перекупщики, но с дополнительной наценкой + 20-50%. Только после третьего объезда всех доступных производств пользователь, наконец, договорился о варианте, который всех устроил.

Важно: при заключении договора на поставку сэндвич-панелей ansushkov чётко прописал сроки и размеры компенсации за срыв оговоренной даты. Производитель затянул поставку сэндвичей на 2 недели от обещанного, ему удалось привезти панели в крайние сроки, указанные в договоре

После доставки панелей дело пошло. Сэндвичи смонтировали за неделю, а гараж стал походить на законченное строение.

Интересны нюансы монтажа сэндвич-панелей:

  1. Стеновые панели ставили вручную силами трёх человек.

Вес шестиметровой стеновой сэндвич-панели размером 6000х1000 мм и толщиной 100 мм – 90 кг.

  1. Кровельные сэндвич-панели монтировали при помощи манипулятора, который их привёз. Вес панели – 120 кг.
  1. Панели крепили на каркасе специальными саморезами, предназначенными для монтажа сэндвичей. Для стеновых панелей применялись саморезы длиной 15 см.

Для закрепления панели 6х1 метр требуется 6 саморезов.

ansushkov

Все панели защелкиваются в замок, что обеспечивает плотную посадку. Углы пропенивал, потом прошёлся силиконовым герметиком и закрыл места стыков специальной обналичкой. Нащельники ставили на клёпки. Окна и двери ставили при помощи специальных скоб. Панели, при необходимости, резали специальным ножом, режется, кстати, очень легко, пилить дисками не советую — из-за неровных краёв портится внешний вид панелей.

Ещё одна проблема, появившаяся при строительстве гаража из сэндвич-панелей своими руками — найти комплекты ворот по адекватной цене. Установщики, видя размеры гаража и узнав, из чего он сделан, думали, что ansushkov строит автомастерскую или автомойку и заламывали цену от 85 до 150 тыс. за комплект. Тогда пользователь пошёл на хитрость — сам высчитал размеры и заказал простые ворота с управлением от пульта.

В итоге: комплект из пары гаражных ворот с дистанционным управлением обошлись в 75 тыс. руб.

Окна для гаража обошлись в 12 тыс. руб. Это — за двустворчатую конструкцию, размером 1.4х1 м с поворотно-откидной частью для вентиляции.

Для экономии внутреннюю гаражную перегородку для кладовки, сделали из обрезков панелей.

Благодаря точному расчёту количества панелей, не пришлось тратить деньги на докупку «лишних» сэндвичей, которые не подлежат возврату при снятой упаковке.

Гараж из сэндвич-панелей своими руками

Для начала стоит сделать проект сооружения. Его можно заказать или сделать чертеж самостоятельно, при этом учесть размер будущего гаража и количество необходимого материала. После чего приобрести готовый сборный комплект для строительства, в состав которого входят каркас, обшивка, материал для крыши, крепежные элементы и герметичные прокладки.

Пошаговая инструкция

Подготовка основания. Для этого нужно выбрать ровное место, на котором соорудить ленточный фундамент.

Сооружение каркаса. Для этого потребуются металлические уголки нужного размера или деревянные брусья толщиной примерно 10-12 см.Сначала собирают каркас для стен, для этого профили соединяются между собой саморезами в прямоугольник, который по размеру будет соответствовать боковой стене гаража. Через каждые полметра устанавливаются дополнительные ребра каркаса, а стенки стягиваются перфорированной лентой по диагонали. По такой же технологии происходит сборка торцевых стен. Каркас из кровли делают из широкого профиля, чтобы в зимнее время крыша выдержала дополнительную нагрузку снега. Профиль соединяют в прямоугольник и дополнительно усиливают ребрами, которые выполняют роль обрешетки. Далее на основание, которое было подготовлено заранее, устанавливаются все элементы каркаса и соединяются между собой. Обязательно стоит проверить при помощи строительного уровня, ровно ли установлена конструкция. Крыша крепится к стенам саморезами.

Обшивка. Этот этап весьма прост, обшивать гараж панелями очень удобно, главное иметь под рукой уровень и вовремя проверять правильность монтажа панелей.Начинают работу со стен. Первая панель нужно уложить внутренней стороной к каркасу и закрепить в верхнем углу, после чего выровнять по отвесу, а потом окончательно зафиксировать саморезами. Не стоит перетягивать саморезы, также нужно использовать резиновые шайбы. Панели скрепляются между собой встроенным замочком, расположенным на их кромке. Специалисты советуют укладывать между панелями уплотнитель, для этого можно использовать обычный герметик из силикона. Панели могут расходиться между собой, чтобы этого избежать, нужно использовать струбцины, которые, как правило, уже входят в готовый комплект для сборки. Технология обшивки кровли мало чем отличается от работ со стенами

Особое внимание следует уделить уголкам, чтобы элементы конструкции плотно прилегали друг к другу, и установке водостоков. Дополнительно стоит пройтись по всем стыкам кровли герметиком с морозостойким эффектом

Установить ворота

Часто их также обшивают панелями, чтобы конструкция имела законченный вид.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
