Фундамент ТИСЭ: строим самостоятельно

Обзор моделей

ТИСЭ ФМ 250 – отличный ручной бур для столбов. Это изделие оснащают парой высококачественных лопастей. В описании отмечается, что управление расширительным механизмом доведено до совершенства. Один из плугов размещается сбоку. В результате процесс бурения сопровождается появлением несимметричных нагрузок.

Боковые стенки накопительного устройства в значительной мере компенсируют это давление. Вторая лопасть у расширителя появилась, однако, только после модернизации в 2011 году.

Технические параметры 250-й версии таковы:

  • проход с расширением до 2200 мм;

  • проход без расширения до 3000 мм;

  • собственная масса 9,5 кг;

  • сечение 250 мм (отсюда и название);

  • ширина рукояти 700 мм;

  • опция независимого прокручивания плуга (независимость по отношению к движению головки наиболее эффективна при проходке с расширением нижней зоны);

  • повышенная производительность;

  • возможность прокладывать отверстия для забора и под сваи для дома даже там, где встречаются камешки сечением до 50 мм;

  • изготовление тяг лопаток с расчетом на наименьшее сопротивление при бурении;

  • пригодность для буровых работ под столбовые и столбово-ленточные фундаменты, независимо от степени нагрузки, которую окажет построенный дом;

  • пригодность для Крайнего Севера и районов, неблагоприятных в сейсмическом отношении.

Во многих случаях используют ТИСЭ ФМ 200. Его целевое предназначение – бурение по технологии с расширением отверстий в земле под ленточно-столбовые и чистые столбовые фундаменты. Стандартные габариты 1,34х0,2 м. Масса изделия составляет 9 кг.

Для самых серьезных работ правильнее выбирать усиленный бур ТИСЭ ФМ 300. Он справится, даже если придется готовить фундамент для каменного или кирпичного частного дома с перекрытиями из бетона. Сама скважина проходится строго при снятом плуге. Расширение в нижней части канала обеспечивается одинаково мощное и качественное, вне зависимости от типа земли на участке. Глубина выемок достигает 3-х метров.

Но буры для земляной работы необходимы не только строителям. Такие приспособления очень ценны и на садовых участках, поскольку ни один другой инструмент не позволяет так же хорошо подготовить лунки. Можно будет успешно:

  • поставить крепкий и основательный забор;

  • приготовиться к посадке куста или дерева;

  • подкармливать высокие растения;

  • готовить к работе дренажные комплексы.

Теоретически можно взять и буровые инструменты других марок. Однако ТИСЭ имеет перед ними явное преимущество – он не прорезает, а деликатно вспахивает почву. Специальная чашка упрощает извлечение дробленой грунтовой массы. Она же существенно повышает устойчивость инструмента.

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

  • Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
  • Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
  • Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
  • Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Расчет фундамента ТИСЭ

Правила вычисления аналогичны расчетам свайного фундамента. Выполняется расчет нагрузки от капитального строения. Полученное значение сравнивают с несущей способностью выбранного количества свай.

Предварительно выполняется расстановка свайных опор ТИСЭ. По углам будущего сооружения, в местах пересечения стен и по периметру конструкции. Минимальное расстояние составляет 1,5 м, максимальное — 3 м.

Вычисляется нагрузка от жилища. Учитывается вес дома и его вместимость: мебель, декор, бытовая техника, другие тяжеловесные вещи.

Усредненные нагрузки

Полученное значение нужно умножить на поправочный коэффициент, равный 1,3. Это запас прочности. Получаем нагрузку, передаваемую на свайный фундамент. По табличному значению узнаем сечение опоры, которая выдержит такую нагрузку.

Несущая способность свай

Самостоятельное изготовление: материалы, инструменты

Значительно сократить строительные расходы позволяет самодельный бур ТИСЭ. Технически грамотный застройщик легко выполнит задачу. Главное, иметь натурный образец или чертежи бура ТИСЭ. Изготовить бур ТИСЭ своими руками несложно, используя следующие материалы, инструменты:

  • Металлическая труба диаметром 250-300 мм. Размер выбирается согласно предполагаемому диаметру скважины.
  • Рабочий орган дисковой пилы.

Бур Тисэ можно сделать своими руками по чертежу

  • Труба рукоятки.
  • Элементы, позволяющие произвести фиксацию частей штанги.
  • Металлические прутья, пластины, петли.
  • Аппарат электродуговой сварки.
  • Составы, предохраняющие металл от коррозии.

Проектирование

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:

  • они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
  • изготовление полноценного подземного или цокольного этажа на столбах невозможно;
  • полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
  • при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
  • коммуникации в подполье следует дополнительно утеплять;
  • для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.

Техническое решение для свай ТИСЭ на крутом склоне.

Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.

Бур ТИСЭ.

Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.

В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.

Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.

Таблица: Несущая способность свай ТИСЭ.

Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:

  • плавающая плита позволяет возвести коттедж на влажном грунте;
  • лента пригодна для проектов с цокольным этажом;
  • буронабивные и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
  • винтовые сваи – единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;

Погреб внутри фундамента ТИСЭ.

Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).

Порядок использования

Для создания скважины следует установить бур в предполагаемое место ее размещения и приступить к вращению штанги посредством воздействия на рукоять. После наполнения выводной трубы грунтом и камнями, буровое устройство вынимается и осуществляется его очистка. На видео Вы сможете увидеть процесс бурения.

По достижении требуемой глубины для увеличения площади опоры будущей сваи следует по кругу наклонять приспособление из стороны в сторону, не прекращая вращения. В полученное углубление монтируется арматура и от нее, по периметру углубления с внешней стороны,укладывается рубероид. Образовавшийся «стакан» заливается бетонным раствором.

Свайные опоры ТИСЭ

Минус классических свай — при сильном пучении выталкиваются почвой. Во избежание такой ситуации, под опорой стали выполнять армированную бетонную подошву. Но траты на строительство параллельно растут, требуется большой объем земляных работ.

Выход — сваи ТИСЭ. Их конструкция у основы предполагает куполообразное утолщение. Котлован не требуется. Формирование расширения выполняется ножом. Его крепление производится к фирменному типу бура, создавая в полости земли расширенный купол. Технологический процесс введения свайной опоры в землю ничем не отличается.


Конструкция сваи ТИСЭ

Практика создания небольших расширений под сваю была. Выполняли круговые движения лезвием на длинном шесте. Делали микровзрывы. Новаторская идея — конструкция бура с открывающимся лезвием, поддающимся регулировке. Сделать расширение стало легче.

Положительные, отрицательные стороны

Свайная опора ТИСЭ имеет свои положительные и отрицательные качества.

Плюсы:

  • высокий уровень сопротивляемости силам пучения;
  • не требуется строительная спецтехника;
  • фундаментная нагрузка распределяется на большую площадь, уменьшая риск появления неравномерных усадок;
  • низкая себестоимость изделия при хороших эксплуатационных и технических характеристиках;
  • проектируется для капитальных строений разного уровня сложности. Разрешено использовать для зданий в три этажа;
  • небольшой объем выполнения земляных работ.

Если в проектной документации предполагается сооружение свайного цоколя, есть смысл применить опоры ТИСЭ. Объем работ увеличится незначительно. Но надежность основания дома повысится в разы. Если учесть, что сложно определить почву под каждый элементом сваи, предугадать пучение окажется сложно. Повышение надежности будет кстати.

Минусы:

  • «пятка» свайного элемента не поддается качественному армированию. Даже после опускания арматурного каркаса до упора, расширение не станет армированным. Появляется риск разрушения имеющего утолщения;
  • невозможность обустройства подвального этажа;
  • сложности с буром. Отличие конструкции: емкость с составным днищем. Пластины, формирующие дно, соединены с 4 лезвиями под углом. При вращении буровой установки наблюдается разрыхление почвы. Дно конструкции не сплошное. Земля попадает в корпус. Придется ее самостоятельно удалять.


Конструкция бура для сваи Технология обращения с буровой установкой:

  • произвели несколько оборотов бура вокруг своей оси;
  • вынули бур;
  • удалили накопившуюся землю;
  • снова ввели бур в почву и по аналогии.


Технология работы с буром Масса буровой установки небольшая — 7-8 кг. Но нужно учесть еще несколько килограмм почвы. Работы выполняются часто. Физически придется постараться. Утомительно будет однозначно.

Последовательность изготовления

Изучив чертежи приспособления, заготовив необходимые материалы, начинайте выполнение поставленной задачи, создавая бур ТИСЭ своими руками. Придерживайтесь, подтвержденных практикой, технологий:

  • определитесь с длиной штанги. Если глубина скважины превышает 1,5 метра, подготовьте дополнительный отрезок трубы, соединяемый фиксирующими элементами с основной штангой;
  • заготовьте режущие кромки – разрежьте пополам рабочий орган дисковой пилы;
  • приварите полученные части ближе к концу металлической штанги под углом, составляющим 15-25 градусов;
  • приварите электродуговой сваркой отрезок трубы выбранного диаметра над режущими кромками. Получите накопитель грунта, позволяющий производить захват почвы при проходе скважины;

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта

  • обеспечьте прочное крепление вертикальных клыков наружного контура грунтоприемника. Согласно сложности разрабатываемого грунта, количество клыков составляет 2-4 элемента. Проблемные почвы требуют увеличенного количества разрыхлительных элементов;
  • обеспечьте самодельный бур ТИСЭ устройством, позволяющим формировать расширенную полость нижней части скважины. Возьмите металлическую полоску, изогните должным образом, приварите к ней и к штанге металлические петли, способствующие образованию полости необходимого размера. Увеличение размеров полости способствует устойчивости формируемого основания. Петли и стержень, закрепленный на конце пластины, помогут совершать режущей кромке возвратно-поступательное движение. Диаметр нижней полости зависит от высоты расположения точки крепления пластины к создаваемому приспособлению бура ТИСЭ;
  • обработайте сварочные швы, места креплений абразивным материалом;
  • нанесите антикоррозионное покрытие.

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

  1. Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
  2. Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
  3. Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;


Опалубка ростверка фундамента ТИСЭ

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.


Обустройство опалубки по технологии ТИСЭ

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

  1. Вертикальные арматурные стержни сгибают под углом 900, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
  2. Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
  3. Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
  4. Нижняя палуба опалубки должна быть защищена от проникновения влаги.


Столбчато-ленточный фундамент ТИСЭ Для фундамента по технологии ТИСЭ — обустроить свайно-столбчатый ростверк проще, чем например соорудить его для ленточного основания фундамента, в связи с этим для усиления конструкции необходимо залить раствором всю опалубку по периметру основания.После данной процедуры заливки бетон уплотняется, и остается только подождать от 21 до 28 суток до его полного затвердевания.5 / 5 ( 1 )

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

  1. Веса стен, перегородок, перекрытий, кровли и пристроек.
  2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
  3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?


Для устройства расширения на дне скважины используют бур, оборудованный плугом, который можно выставлять в два положения – на 50 и 60 см. Выработанная почва попадает в грунтоприемник и по мере накопления извлекается.

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

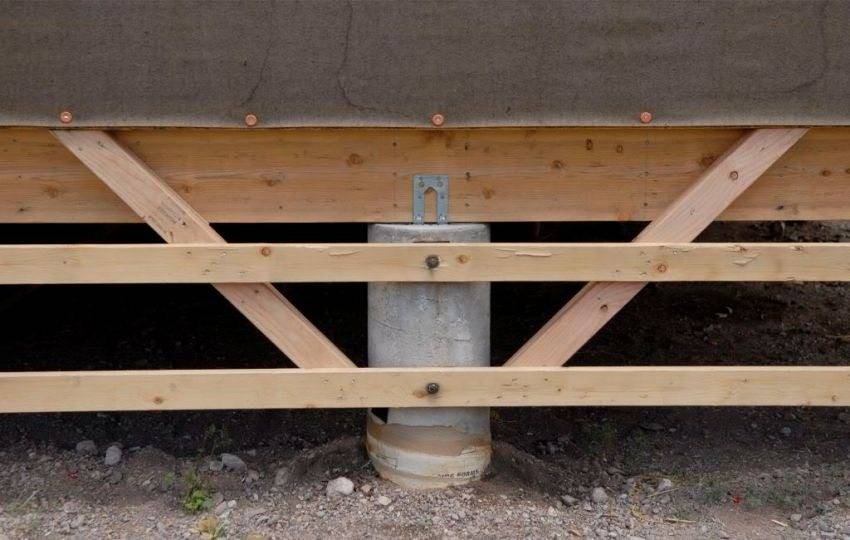

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

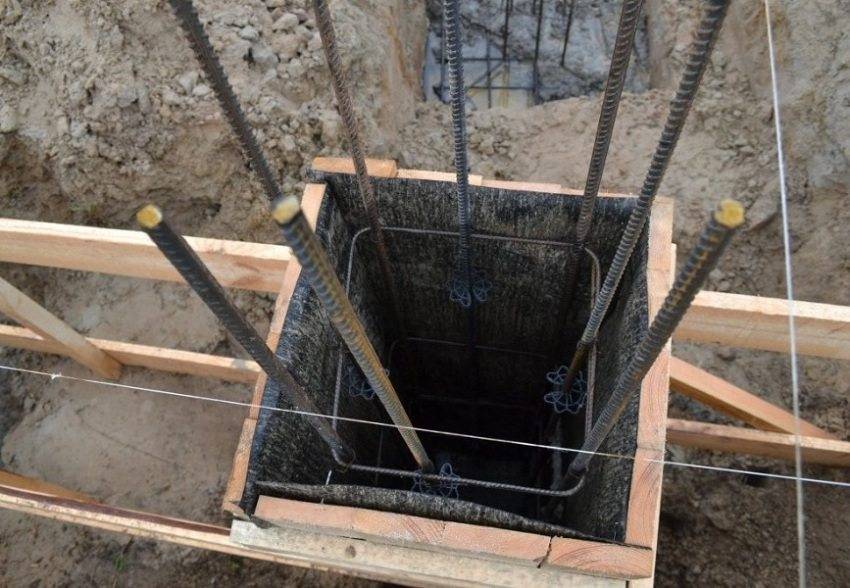

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

  1. Не предназначены для тяжёлых строений из кирпича и многоэтажных зданий.
  2. Исключено создание подвальных помещений.
Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
