Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Газовые котлы

Отличный вариант — провести отопление, функционирующее на магистральном газе. В целом водогрейные газовые котлы весьма надежны и эффективны. КПД самого простого энергонезависимого агрегата составляет не менее 87%, а дорогого конденсационного – до 97%. Отопители компактны, хорошо автоматизированы и безопасны в работе. Обслуживание требуется не чаще 1 раза в год, причем походы в котельную нужны только для контроля или изменения настроек. Бюджетный агрегат выйдет гораздо дешевле твердотопливного, так что газовые котлы можно считать общедоступными.

Так же, как и теплогенераторам на твердом топливе, газовым котлам требуется устройство дымохода и наличие приточно-вытяжной вентиляции. Что касается других стран бывшего СССР, то стоимость горючего там значительно выше, чем в РФ, оттого популярность газового оборудования неуклонно снижается.

Какая лучше схема отопления двухэтажного дома

Если для отопления небольшого одноэтажного частного жилого дома можно использовать обычную каменную или кирпичную печь, то для обогрева больших домов и коттеджей, более эффективными являются всевозможные схемы водяного отопления двухэтажного дома, рассчитанные на использование газовых или твердотопливных нагревательных котлов.

Вариант 1. Однотрубная схема подключения

Наиболее постой, но в то же время наименее эффективной является однотрубная схема системы отопления двухэтажного дома, представляющая собой цепочку радиаторов отопления, установленных в разных комнатах, которые последовательно соединены между собой при помощи металлических или пластиковых водопроводных труб.

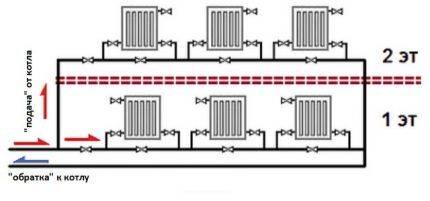

Варианты подключения радиаторов в двухэтажном доме по двухтрубной и однотрубной схеме

Такой вид подключения позволяет минимизировать количество используемых материалов и выполняемых работ, однако при этом он обладает некоторыми существенными недостатками.

1. Разогретая вода, проходя по трубам и радиаторам, отдает свое тепло неравномерно, и по мере продвижения к удаленным комнатам дома, постепенно остывает.
2. Для компенсации этого явления, чтобы увеличить площадь теплоотдачи, в удаленных помещениях требуется устанавливать большее количество водяных радиаторов.
3. При таком варианте подключения, становится невозможным своими руками отрегулировать оптимальную температуру для каждого отдельно взятого помещения в жилом доме.

Однотрубная схема отопления

Вариант 2. Подключение по двухтрубной схеме

Более эффективной, но в то же время более дорогостоящей является двухтрубная схема водяного отопления двухэтажного дома, монтаж которой требует расхода большего количества материалов и трудовых затрат.

При таком подключении каждый водяной радиатор по отдельности, входным патрубком соединяется с прямым контуром отопления, а выходным патрубком – с обратным контуром отопительной системы.

Подключение первого и второго этажа по двухтрубной схеме

Для двухэтажных домов такой вариант подключения считается наиболее оптимальным, так как обладает следующими преимуществами:

1. Благодаря равномерной теплоотдаче, обеспечивается одинаковый прогрев всех помещений жилого дома, независимо от их взаимного расположения относительно отопительного котла.
2. Отдельное подключение каждой секции дает возможность самостоятельно регулировать необходимую температуру для каждой конкретной комнаты или помещения жилого дома.
3. Более эффективное распределение тепла приводит к повышению энергоэффективности всей системы, а соответственно к существенной экономии топлива.

Двухтрубная схема отопления в двухэтажном доме

  Кроме всего прочего, подключение по двухтрубной схеме позволяет убрать с посторонних глаз магистральные прямые и обратные трубопроводы, разместив их под чистовым полом, или за элементами декоративной отделки стен.

Вариант 3. Комбинированная схема подключения

При проектировании и строительстве жилого дома с системой теплых полов, наиболее рациональной будет комбинированная схема отопления частного двухэтажного дома, сочетающая в себе одновременно однотрубное и двухтрубное подключение.

Проект системы отопления с комбинированной схемой

 В этом случае, параллельно прямому и обратному трубопроводу, через трехходовой кран подключается отдельный коллектор для теплоносителя. К нему, в свою очередь,  последовательно присоединяется система теплого водяного пола.

Такое подключение обладает всеми преимуществами двухтрубной схемы. Кроме того, зтот вариант позволяет по отдельности включать радиаторы отопления и систему теплого пола, что дает возможность более гибко регулировать необходимую температуру в помещении.

Принципиальная схема комбинированного подключения теплого пола и водяных радиаторов

  Параллельно водяным коллекторам системы теплого пола, также можно подключить водяные обогреватели и полотенцесушители, расположенные в ванной комнате, в душевой или на кухне.

Монтажные работы

При выполнении работ по монтажу двухтрубной отопительной системы собственными силами нужно придерживаться определенных технологических регламентов:

В первую очередь, очень важно сориентироваться с выбором отопительной системы, которая предусматривается для отдельно взятого дома. Разумеется, что самым оптимальным будет монтаж той системы, энергетические ресурсы которой будут доступны и в то же время экономичны

Собственно, экономичность в обогреве частного дома на текущий момент очень важна для основной массы домовладельцев.
Если к дому проведено газовое снабжение, можно не задумываясь монтировать водяную отопительную систему, оснащенную двумя котлами, один из которых ключевой – газовый, а второй – резервный, для твердых горючих веществ, либо электрический.
Следующий этап – обращение в бюро разработки проектной документации. Там будут сделаны нужные расчеты, составлены все документы по проекту и сделаны чертежи по обогреву дома. После этого можно заняться приобретением требуемого оснащения и материалов.

Разберем процесс монтажа на примере одноэтажного дома, где соорудим нижнюю горизонтальную разводку тепловых коммуникаций.

Начнем с котла (водонагревателя), который необходимо поставить, принимая в расчет его вес, на крепкую основу из бетона в специализированном помещении – котельной. Желательно, чтобы это было отдельное либо же подвальное помещение, оснащенное хорошей вентиляцией.

Мощность водонагревателя рассчитывается соответственно потребности 100 Вт на 1 м2 жилой площади.

К присоединительному патрубку котла подключается горячая магистраль, которая проводится далее по периметру дома с подключением отопительных батарей. На входе и выходе радиаторов необходимо врезать шаровые краны, которые позволят при возникшей необходимости отключать котел. Обязателен также и монтаж терморегуляторов. Благодаря их наличию можно настраивать требуемый температурный режим либо перекрывать по потребности движение теплоносителя.

Поблизости от выхода из котла от горячей линии надо вывести вертикальный патрубок, к которому подсоединяется мембранный расширительный бачок, корректирующий давление в системе при нагревании воды.

От каждого радиатора отводится патрубок, который подсоединяется к обратной трубе, которая проводится параллельно горячей трассе и в итоге подсоединяется к входящему патрубку котла.

Способ подсоединения патрубков к магистралям и радиаторам зависит от материала, из которого произведены трубы. Если это полипропилен, потребуется специализированная сварочная установка. С металлопластиковыми трубами легче, – все соединения осуществляются посредством переходных соединений из латуни, вследствие этого данный вариант проще выполнить своими руками.

В магистрали не должно быть прямых и острых углов, поскольку увеличится сопротивление. Вентили и краны должны совпадать с размерами труб. При устройстве системы с верхней разводкой расширительный бачок располагают на теплом чердаке.

Подключение радиаторов

Для секционных радиаторов возможны три способа подключения:

1. Одностороннее боковое;
2. Двухстороннее нижнее;
3. Диагональное.

Какое из них выбрать?

Ответ зависит от двух факторов:

• Количества секций батареи;
• Ее расположения относительно розлива и/или стояка.

При небольшой длине отопительного прибора (до 7-10 секций) и стоячной разводке оптимальным будет боковое подключение. Разница в диаметре между коллекторами радиатора и вертикальными каналами внутри секции обеспечит его равномерный прогрев по всей длине.

Боковое подключение.

Если количество секций больше 10 и отопительный прибор подключается к стояку или расположенному выше него розливу, наш выбор — диагональное подключение. Оно прогреет все секции, независимо от их количества.

Диагональное подключение.

При большой длине батареи и ее расположении над розливами более практичным будет двухстороннее нижнее подключение.

Вот его преимущества:

• Радиатор начнет греть сразу после запуска контура, даже без стравливания воздуха. Воздушная пробка будет вытеснена избыточным давлением в верхний коллектор и не станет мешать циркуляции через нижний. При этом секции будут прогреты по всей высоте за счет собственной теплопроводности;
• В открытом отопительном контуре периодическое обновление теплоносителя будет способствовать постепенному заиливанию батарей и падению их теплоотдачи. Однако непрерывная циркуляция воды через нижний коллектор не даст илу собираться в нем: батарея не будет нуждаться в промывке в принципе. Для промывки же розлива достаточно раз в два-три года перепустить контур на сброс.

Двухстороннее нижнее подключение.

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.

Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Вопрос-ответ

Чем отличается 2-х-трубная система от 1-трубной?

1-трубная система работает с использованием полного кольца трубопроводов с потоком и возвратом из котла. Недостатки этой системы, как правило, перевешивают преимущества, поэтому они используются все реже.

2-хтрубная система стала популярной с 1970-х годов, и до сих пор является наиболее распространенным методом питания контуров радиатора. Вода здесь циркулирует, как по контуру, так и по радиаторам, что, в свою очередь, повышает скорость нагрева радиаторов.

Какие преимущества имеет такая система?

Она более практичная и доступная для автономного отопления жилья.

На что нужно обращать внимание при выборе системы отопления?

В повседневной жизни можно встретить различные обогревательные схемы, однако отметим, что на выбор влияет несколько факторов. Предпочтение отдается той или иной схеме, основанной на наличии средств у собственников жилья, ожидаемом эффекте и конструктивных особенностях жилого дома. 2-х-трубный вариант чаще используется на практике благодаря своей высокой эффективности, надежности и простоте настройки.

Какой принцип работы 2-х-трубного обогрева?

Принцип работы достаточно прост: теплоноситель циркулирует от котла к радиаторам по двум контурам. Первая труба непосредственно подает тепло от котла к радиаторам, в то время как вторая предназначена для транспортировки охлажденного теплоносителя обратно.

Конечно, такой вариант имеет некоторые технические трудности, связанные с монтажом, но надежность, эргономичность и эффективность делают 2-х-трубный принцип обогрева наиболее востребованным на протяжении десятилетий

Но все же, выбирая систему, уделите внимание особенностям жилого помещения, его метражу, а также собственным критериям выбора и финансовым возможностям

Основные отличия

Системы отопления при помощи жидкого теплоносителя подразделяют на 2 главных вида – это однотрубные и двухтрубные. Различия данных схем заключаются в способе подключения теплоотдающих радиаторов к магистрали. Магистралью однотрубной отопительной системы является замкнутый круговой контур. Теплотрассу прокладывают от нагревательного устройства, батареи подключают к нему последовательно и протягивают назад к котлу. Отопительная система с одним трубопроводом просто устанавливается и не располагает большим количеством комплектующих, потому дает возможность прилично экономить на монтаже.

Однотрубные отопительные конструкции с естественным передвижением теплоносителя сооружают только лишь с верхней разводкой. Отличительный признак – в схемах имеются стояки подающей магистрали, но отсутствуют стояки для обратной трубы. Перемещение теплоносителя двухконтурной отопительной системы реализовывается по 2 магистралям. Первая предназначается для доставки горячего теплоносителя от прибора нагрева к отдающим тепло контурам, вторая – для отвода охлажденного теплоносителя к котлу.

Радиаторы отопления подсоединяются параллельно – нагретый теплоноситель поступает в каждый из них прямо от подающего контура, благодаря этому имеет почти равную температуру. В батарее вода отдает энергию и остывшей отправляется в отводящую трубу – «обратку». Подобная система нуждается в удвоенном количестве труб, фитингов и арматуры, тем не менее, дает возможность организовывать комплексные разветвленные структуры и понижать расходы на обогрев благодаря индивидуальному регулированию батарей. Двухконтурная система высокоэффективно отапливает большие помещения и многоэтажные сооружения. В малоэтажных постройках (в 1-2 этажа) и домах, имеющих площадь меньше 150 м², рациональнее сооружать одноконтурное теплоснабжение как с финансовой, так и с эстетической точки зрения.

Водяное отопления

Достоинства и недостатки водяного отопления

У данного вида отопления есть несколько недостатков, но плюсов гораздо больше. Перечислим плюсы и минусы этого варианта.

Принцип работы системы водяного отопления

Принцип работы системы достаточно простой: вода нагревается в котле и идет по трубам к радиаторам. Через них она отдает тепло и после этого идет назад в котел по другому контуру. Одна из основных задач системы отопления – запустить воду и заставить ее двигаться по трубам. Это реализуется одним из двух способов: естественным и принудительным. В первом случае вода движется по законам физики, когда холодная вода вытесняется горячей. Во втором случае движение воды запускается при помощи циркуляционного насоса.

Из каких основных узлов состоит система водяного отопления?

Вся система состоит из следующих элементов:

1.  Котел, в котором осуществляется подогрев воды и из которого подогретая вода направляется в контур отопления.
2.  Трубы.
3.  Радиаторы.
4.  Циркуляционный насос.
5.  Расширительный бак.
6.  Приборы автоматизации.

С чего начать проектирование отопления в своем частном доме?

На начальном этапе нужно выбрать тип отопления и рассчитать все материалы и работы, которые необходимо будет закупить и выполнить. Все это нужно сделать и выбрать как можно более экономно и эффективно. Чтобы отопление функционировало с максимальным КПД, дом должен быть хорошо утеплен и иметь способность долго удерживать тепло. Отопление проектируется и монтируется при монтаже всех коммуникаций.

Какие существуют варианты реализации системы водяного отопления?

Наиболее простой в реализации является однотрубная система. В этом случае, как понятно из названия, теплоноситель движется по одной единственной трубе. То есть радиаторы соединены между собой последовательно и вода из котла поступает в первый из них, затем в последующие. После прохождения последнего радиатора вода уходит обратно в котел по трубе, которая ведет из последнего радиатора в котел. Этот вариант является одним из самых простых в реализации и очень экономичным, потому что потребуется минимум оборудования и материалов.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

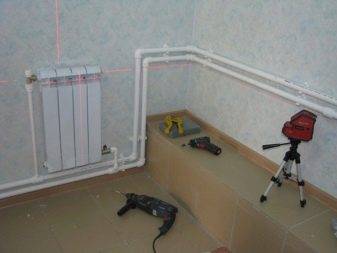

Монтаж своими руками

Соблюдение простых правил позволит выполнить монтаж 2-хтрубного отопления своими руками:

• Сверху укладывается контур, подающий нагретый теплоноситель от котла к радиатору. Снизу – для возврата отработанной жидкости обратно в котёл.
• Магистрали укладываются параллельно друг другу.
• Контур отопления должен иметь уклон в сторону от нагревательного элемента к крайней батарее.
• Для снижения теплопотерь центральный стояк обязательно утепляется.
• Для возможности проведения ремонта отдельных участков отопительной сети устанавливаются блокирующие вентили.
• Желательно минимизировать количество углов, снижающих скорость движения теплоносителя.
• Необходимо точно подбирать элементы контура под сечение применяемых труб.
• Каждые 1 – 1,2 м трубопровод должен поддерживаться системой крепежей (особенно при использовании металлических труб).

Монтаж следует выполнять в следующей последовательности:

1. К установленному нагревательному котлу подсоединяется центральный стояк.
2. Центральный стояк соединяется с расширительным баком.
3. От бачка идёт разветвление трубопровода с поэтапной установкой отопительных приборов.
4. От нижней части котла начинается установка параллельной линии возврата отработанной жидкости.
5. На входе или выходе из котла (реже) монтируется насос (при необходимости).

Как подключать радиаторы

Существует 3 способа подключения радиаторов:

• Одностороннее (боковое). Теплоотдача около 95%. Рекомендуется при подключении радиаторов с числом секций до 15.
• Диагональное (перекрёстное). Теплоотдача порядка 100%. Применяется для батарей с числом секций 15 и более.
• Нижнее. Теплоотдача порядка 85%. Чаще всего используется при скрытой концепции укладки трубопровода.

Как отбалансировать систему

Без балансировки дальние от котла радиаторы будут прогреваться по остаточному принципу даже при максимальной работе котла.

Метод 1. Электронным расходомером на основе расчётных данных.

Самый корректный метод, однако, без проекта и гидравлического расчёта его выполнить невозможно. Кроме того понадобятся:

• регулировочная арматура на каждом стояке;
• балансировочный вентиль со штуцерами для подключения электроники;
• специальная аппаратура, подключаемая к регулировочной арматуре.

Электронный прибор для точной регулировки температуры подсоединяется к штуцерам вентиля и замеряет реальный расход теплоносителя. Затем посредством поворота шпинделя устанавливаются плановые показатели.

Метод 2. Балансировка каждого радиатора по температуре.

Для этого у каждой батареи на выходе должен быть установлен регулирующий вентиль. Также понадобится специальный термометр для измерения температуры металлического корпуса вентиля.

1. Полностью открывается вентиль на самой крайней батарее контура.
2. Остальные в ряду откручиваются на несколько оборотов по принципу возрастания от котла. Например, первый от котла радиатор на 1 оборот, второй – на 2 оборота и т.д.
3. Замеряется температура на каждом вентиле контура до тех пор, пока на всех она не выровняется.

Сколько может стоить монтаж такой системы

Стоимость монтажа двухконтурного отопления зависит от ряда факторов:

• площади помещения;
• стоимости используемого оборудования и материалов;
• типа отопления (тёплый пол, конвекторные радиаторы и пр.) и соответственно сложности работ;
• типа регулировки температура (ручная или автоматическая);
• необходимости в подключении горячего водоснабжения и мн. др.

Для примера, дом площадью в 100м² при средних показателях составит порядка 260 000 руб. Минимальная планка – около 160 000 руб.

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Однотрубные системы

В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.

Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее.

Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?

• Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
• Минимальный расход материалов – это самая простая и дешевая схема.
• Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).

Присутствуют и некоторые недостатки, с которыми приходится мириться:

• ограниченная длина горизонтального участка – не более 30 метров;
• чем дальше от котла, тем холоднее радиаторы.

Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.
