Донный фильтр для колодца с деревянным щитом – пошаговая инструкция
В качестве примера приведем обустройство донного фильтра для колодца с прямой засыпкой и деревянным щитом.
Деревянный щит для фильтра
Установка донного фильтра
Изготовление дощатого щита для донного фильтра
Шаг 1. Измерьте внутренний диаметр колодца. Деревянный щит, помещаемый на дно, должен быть немного меньше, чтобы при монтаже не возникало проблем с перемещением и укладкой изделия.
Шаг 2. Выберите сорт древесины для щита. Дуб отличается высокими показателями долговечности, но при этом в первое время он будет окрашивать воду в коричневый цвет. Лиственница чуть менее стойка к воздействию воды по сравнению с дубом, но дешевле. Однако чаще всего для щита под донный фильтр для колодца используют осину, так как она плохо подвержена гниению под водой. Древесина должна иметь как можно меньше сучков и дефектов поверхности – от этого зависит ее долговечность.
Шаг 3. Сбейте обычный квадратный щит из досок. При этом не обязательно соединять их друг с другом впритык – наличие зазоров допустимо и даже необходимо. Используйте только оцинкованные крепежи высокого качества.
Шаг 4. Начертите на поверхности щита окружность, диаметр которой несколько меньше такового у колодца.
Шаг 5. При помощи электрического лобзика обрежьте дощатый щит по окружности.
Обрезка дощатого щита
Щит обрезается по окружности
Обрезка почти закончена
Шаг 6. Если даже с учетом плывуна дебит в колодце не слишком большой – просверлите в щите множество мелких отверстий диаметром 10 мм.
Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками
Укладка щита и засыпка материала донного фильтра
Теперь, когда дощатый щит из осины, дуба или лиственницы готов, приступите к непосредственным работам с колодцем. Спускаясь туда, не забывайте о технике безопасности – наденьте каску, проверьте состояние троса, подготовьте осветительный прибор.
Шаг 1. Если колодец до момента установки донного фильтра достаточно долго эксплуатировался – произведите очистку от мусора и ила.
Шаг 2. Установите на дно дощатый щит и выровняйте его.
Щит готов к установке
Установка дощатого щита
Шаг 3. Далее ваш помощник должен спустить ведро со щебенкой, жадеитом или крупной галькой. Уложите камни равномерно по поверхности щита. Создайте слой из засыпки крупной фракции толщиной не менее 10-15 см.
Крупная галька опускается в фильтрующий колодец
Камни равномерно распределены по поверхности щита
Шаг 4. Следом поместите поверх первого слоя гравий или шунгит. Требования все те же – обеспечить равномерный слой толщиной около 15 см.
Второй слой донного фильтра
Шаг 5. Засыпьте последний слой донного фильтра – промытый несколько раз речной песок.
Шаг 6. Обеспечьте забор воды на глубине, не доходящей до донного фильтра с дощатым щитом. Для этого укоротите цепь или веревку, на которой в колодец спускается ведро. Если забор воды осуществляется насосом – поднимите его выше.
Колодцем можно пользоваться через 24 часа после установки донного фильтра
Через некоторое время — обычно около 24 часов — колодцем можно снова пользоваться. При этом следите за качеством воды, поступающей оттуда – если через год-два она приобрела сладковатый привкус и неприятный запах, это значит, что дощатый щит начал подгнивать и необходимо его заменить. При этом не забывайте регулярно промывать и менять песок, гравий и шунгит, используемые при засыпке донного фильтра для колодца.
За счет чего добиваются качественной воды?
Одним из способов является установка насыпного фильтра в донной части. Необходимость обусловлена, прежде всего, состоянием почвы, в которой вырыт колодец.
Если на дне плотный суглинок, то устройство очистки не устанавливают: в таких колодцах вода всегда хорошего качества. Оборудование фильтром не улучшит ситуацию, а еще и усугубит, так как будет создана преграда доступу воды. Здесь бьют ключи, и колодец наполняется посредством очень мелких каналов. Степень фильтрации большая, примесей в жидкости практически нет.
Вода мутнеет в случае с донным слоем из глины с вкраплениями другого грунта. Поступающая из ключей жидкость растворяет рыхлую почву и обогащается малополезными веществами – это нежелательно. Надо учитывать факт заполнения колодезной ямы. Если жидкость поднимается высоко, то в этом случае фильтр не устанавливают.
Основным моментом является исключение вычерпывания со дна либо в непосредственной близости, чтобы не мутить воду. В этом случае применяют мелкий камень (щебень, гравий) слоем до 30 сантиметров. Такой фильтр из естественных компонентов обеспечит необходимую прозрачность при условии свободного выхода родника в колодец. При оборудовании колодца в песчаном грунте нужно учитывать необходимость укрепления стен. Песок имеет свойство намываться и заполнять предоставленное пространство, закупоривая источник и ухудшая свойства воды.
Насос, установленный в колодце с таким дном, быстро засоряется и требует частого дополнительного обслуживания. Чтобы этого не происходило, в состав фильтра включают деревянный щит. Обычно его изготавливают из досок. Породу древесины выбирают влагостойкую: дуб, лиственница, осина. В щите выполняют несколько отверстий. В качестве дополнительного материала к щиту крепят металлическую сетку, лучше всего из нержавеющей стали.
Щит делают в следующей последовательности. Измеряют его внутренний диаметр (когда колодец круглый) или периметр (если четырехугольный). Размер делают на 1,5-2 сантиметра меньше требуемого. Определяются с породой древесины. Выбирают материал с наименьшим числом повреждений. Наличие сучков и трещин окажет влияние на срок службы. Соединяют доски. Допускается наличие щелей между ними до 0,5 сантиметра. В качестве крепежа применяют нержавеющие шурупы либо саморезы. Несмотря на подбор материала, замену этой части фильтра необходимо делать каждые 4 года.
Общим правилом использования колодца после установки щита и фильтрующего наполнения считается время, когда можно его использовать. Оно составляет сутки. Практика показывает, что при постоянном контроле вкуса и запаха жидкости можно определить сроки службы щита. Используемые элементы фильтра (камни различной фракции) следует периодически промывать. Это трудоемкий процесс, являющийся основным недостатком.
При использовании колодца с песчаным дном необходимо набирать воду только из верхних слоев колодца. Выбирая ее со дна, вы неизбежно ухудшите прозрачность и качество.
Самым неблагоприятным вариантом грунта на дне является плывун. Это слой почвы – очень увлажненный и состоящий из смеси глины и песка, которая постоянно поступает внутрь колодца. Необходимо пройти слой плывуна, добравшись до более плотного грунта. Но когда плывун есть, донный фильтр нужен обязательно. Щит с металлической сеткой также применяется. Такой вид грунта имеет свойство все поглощать на своем пути. Если щит не установить, камни, предназначенные для фильтрации, покроются слоем нежелательной смеси.
Способы установки донных фильтров
Сегодня известны два варианта установки донных фильтров: прямая и обратная укладка. Основное отличие – порядок насыпки фильтрующих слоев.
Прямой способ заключается в расположении фильтрующих камней на щите в порядке уменьшения размера. Щит применяют в песчаных грунтах и при плывунах. На него укладывают камни большой фракции, затем средние и сверху мелкие.
Обратный способ говорит сам за себя. Укладка начинается с камней мелкой фракции, а фильтрующие элементы большого размера при таком способе оказываются в верхнем слое.
Размер полос фильтрующих камней и в том, и в другом способе обычно не превышает 150 мм. Разница в величине наполнителя для каждого следующего слоя должна составлять 6 раз.
Для фильтрации применяются составляющие, неопасные для здоровья человека. На практике используют натуральные компоненты, встречающиеся в природе: дикий камень разных размеров, щебенка, песок крупной зернистости. До размещения в колодце их осматривают для того, чтобы в него случайно не попали органические вещества.
Нужен ли донный фильтр или нет?
Но всегда ли нужен подобный фильтр для колодца? Чтобы это определить, необходимо тщательно рассмотреть дно уже готового колодца и определить породу, которая сформировала его. Помимо этого следует определить, в каком направлении движется водоносная жижа. Сделать подобные исследования можно еще на этапе строительства или же при плановой чистке. Существует несколько типов дна.
Дно из слоя плотной глины, из которой бьют родники
В этом случае вода будет чистой. Ведь порода, которая сформировала дно, не растворяется. Подобный колодец не нуждается в укладке донного фильтра. Стоит учитывать, что подобный фильтр в такой ситуации может сильно навредить. Ведь при его укладке есть риск перекрыть родники. Грубую фильтрацию следует осуществлять, установив в систему водозабора специальный фильтр. Он позволит отделить частицы, случайно попавшие в воду.
Мягкая глина на дне колодца, которая размывается водой
Вода в таком колодце именно в придонной части будет мутной. Если же уровень воды достаточно высок, то ее забор может осуществляться без фильтра из верхних слоев. Однако специалисты рекомендуют на дно такого колодца все же уложить слой щебня в 20 сантиметров толщиной. Это предотвратит активное размытие дна.
Песчаное дно
В таких ситуациях вода не бьет ключами. Она равномерно и постепенно просачивается в колодец. Здесь требуется донный фильтр. Ведь даже при незначительном воздействии дно будет размываться. В итоге вода будет непрозрачной. Помимо этого нельзя устанавливать в такие колодцы специальное оборудование для забора воды. Песок очень быстро забьет систему и насос просто выйдет из строя.
Бывают ситуации, когда на дне колодца плавун. Это песок, который насыщен до предела грунтовыми водами. Благодаря этому он приобретает текучесть, которая свойственна жидкости. Распознать плавун можно по мутным струям воды, а также по периодическим выбросам на дне. В таком случае для получения чистой воды требуется не только создание донного фильтра, но и защита от размывания специальным деревянным щитом.
Материалы для донного фильтра
Теперь обратим внимание на материалы, которые используются в качестве засыпок мелкой, средней и крупной фракций в донном фильтре для колодца. Как сделать фильтр для скважины, Вы можете прочитать в нашей статье. Для начала перечислим их:
Для начала перечислим их:
- песок;
- галька;
- гравий;
- щебень;
- шунгит;
- жадеит.
Речной песок – засыпка мелкой фракции. Как понятно из названия, добывается в карьерах, устроенных на русле реки. Хороший песок для донного фильтра содержит много кварца и мало глины, ила и прочих примесей. Для этого материал перед засыпкой в колодец следует подготовить в соответствии с инструкцией.
Добыча речного песка
Шаг 1. Засыпьте песок в достаточно крупную емкость на одну треть ее высоты.
Шаг 2. Залейте его большим количеством воды.
Песок заливается водой
Шаг 3. При помощи палки или прута размешайте воду с песком до состояния однородной жидкости.
Шаг 4. Оставьте емкость, выждав от 30 до 60 секунд. Тяжелый песок осядет на дно, а примеси останутся взвешенными в воде.
Шаг 5. Аккуратно слейте воду.
Шаг 6. Повторите предыдущие шаги с тем же песком до трех раз, в зависимости от состояния материала. После этого песок можно считать промытым.
Речной песок
Галька – камешки округлой формы, которую они получают в процессе соударения друг с другом на дне или берегу водоемов. Сильно различаются по своим размерам (от 1 до 15 см), потому могут выступать в качестве засыпки и крупной, и средней фракции. Галька не имеет каких-либо проблем с собственным радиационным фоном, ее можно использовать для донного фильтра колодца без опасений. Перед засыпкой материал нуждается в промывке, осуществляемой почти по тому же принципу, что и с песком.
Крупная галька
Галька средней фракции
Гравий – осадочная горная порода, применяется в качестве засыпки средней фракции. Материал отличается рыхлостью, пористостью и свойством впитывать в себя различные вещества, выступая в донном фильтре в роли адсорбента. Но за таким преимуществом гравия стоит серьезный недостаток – необходимость регулярно заменять засыпку, чтобы она не отдавала в колодезную воду вобранные ранее вредные вещества.
Речной гравий
Щебень – средние и большие камешки, образованные путем дробления горных пород, валунов или отходов металлургического производства. В донных фильтрах для колодца применяется в качестве засыпки крупой фракции на самом верху или снизу, в зависимости от выбранной конструкции. Покупая щебень, обязательно запросите сертификат, подтверждающий безопасность материала с точки зрения естественной радиоактивности.
Щебень

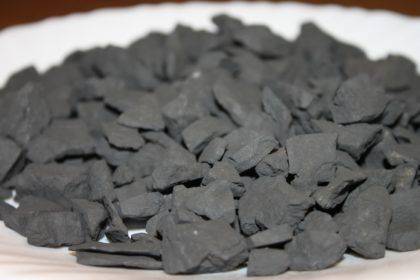

Шунгит – горная порода, образованная древними донными отложениями органики. Впоследствии претерпел процессы окаменения, подвергался воздействию высокого давления и температуры в естественных условиях. Шунгит имеет черный или серый цвет, является хорошим адсорбентом. Используется в качестве наполнителя средней фракции вместо гравия. Впитывает в себя вредные вещества, тем самым очищая от них воду. Как и гравий, требует регулярной замены. Перед укладкой промойте материал от шунгитовой пыли либо дайте ей осесть на дно в самом колодце, не пользуясь им в течение суток после засыпки донного фильтра.
Шунгит
Жадеит – натрий-алюминиевый силикат, внешне напоминает зеленоватым цветом нефрит. Используется в качестве засыпки крупной фракции. Жадеит химически инертен с водой, то есть, не вступает с ней в реакции. Чаще всего используется в качестве камней для банных печей, потому ищите его в соответствующих отделах строительных магазинов.
Жадеит
Чем засыпают донный фильтр в колодце
Возможно, дело не в том, как засыпать донный фильтр, а чем. Кроме обычного гравия или речной гальки для устройства фильтрующего слоя на дне колодца рекомендуют использовать следующие материалы:
- жадеит. Якобы этот минерал способен чудодейственным образом оказывать антибактериальное воздействие. Жадеит — это силикат алюминия и натрия, сходен с нефритом. И, как нефрит, используется для изготовления ювелирных украшений. Более дешёвые разновидности жадеитов применяют в качестве камней для банных каменок из-за высокой теплоёмкости и инертности к воде даже при нагревании до высоких температур. Никакие антибактериальные свойства жадеита минералогам неизвестны.
- цеолит. Этот минерал действительно обладает хорошими адсорбционными свойствами и применяется в фильтрах, в том числе и для воды. Он также используется для изготовления минеральных пищевых добавок. Однако Комиссия по канцерогенным факторам при Минздраве РФ разрешила к использованию в пищевой и медицинской промышленности цеолит только одного месторождения — Холинского.
- шунгит. Одна из разновидностей углерода, занимает промежуточное положение между антрацитом и графитом. Действительно используется в качестве засыпки скорых фильтров и для закрепления колонии микроорганизмов в медленных. Сорбционные свойства шунгита ничем не отличаются от других угольных засыпок.
Кварцевый песок
Кварцевый песок используют для фильтрации колодезной воды из-за того, что он отличается от речного и карьерного однородностью и высокой межзерновой пористостью, а значит, и грязеемкостью. Для колодцев берут песок крупной фракции. Его можно купить в мешках по 25 кг. Кварц очищает воду также от железа и марганца. Допускается использование хорошо промытого речного песка, если фильтр будет состоять из нескольких слоев разных материалов.
Крупная и средняя речная галька
Галька – камни природного происхождения, имеющие округлую форму и сглаженные края (окатыш). Ее можно набрать на берегу реки. Перед засыпкой гальку ополаскивают водой. Если рядом с участком, на котором находится колодец, нет водоема, то можно купить этот материал в мешках по 25 или 50 кг.
Гравий природного происхождения
Грунт для колодезной воды.
Другое название этого материала – гравийный щебень. Это та же галька, но добывают его в горных карьерах. Гравий имеет более неправильную форму. Для грунтового колодезного фильтра подходит только этот вид щебня. Он пригоден для очистки воды в скважинах. Нельзя покупать для этой цели гравийную щебенку, которая уже использовалась – загрязнения в камнях накапливаются.
Геотекстиль
Барьер от загрязнений.
Геотекстиль (геоткань) – специальный тканый или нетканый материал из полипропиленовых или полиэфирных волокон, обладает фильтрующими свойствами. Его можно класть на дно или крепить к колодезному щиту.
В колодцах используют геоткань плотностью от 150 до 250 г/м². При использовании материала с меньшей плотностью повышается риск разрывов, с большей – ухудшается пропускная способность. Достоинства геотекстиля: не выделяет вредных веществ, его легко достать для промывки.
Запрещенные к использованию материалы
Для обустройства донного колодезного фильтра своими руками нельзя использовать следующие материалы:
- карьерный песок – в нем большое количество загрязнений и примесей, особенно глины;
- гранитный или шлаковый щебень – из-за высокой радиоактивности, возможности выделения тяжелых металлов;
- известняковый щебень – быстро разрушается в кислой среде;
- вторичный щебень – его поры заполнены накопленными загрязнениями;
- керамзит – слишком легкий, всплывает в воде.
Донный фильтр для колодца с деревянным щитом – пошаговая инструкция
В качестве примера приведем обустройство донного фильтра для колодца с прямой засыпкой и деревянным щитом.
Деревянный щит для фильтра
Установка донного фильтра
Изготовление дощатого щита для донного фильтра
Шаг 1. Измерьте внутренний диаметр колодца. Деревянный щит, помещаемый на дно, должен быть немного меньше, чтобы при монтаже не возникало проблем с перемещением и укладкой изделия.
Шаг 2. Выберите сорт древесины для щита. Дуб отличается высокими показателями долговечности, но при этом в первое время он будет окрашивать воду в коричневый цвет. Лиственница чуть менее стойка к воздействию воды по сравнению с дубом, но дешевле. Однако чаще всего для щита под донный фильтр для колодца используют осину, так как она плохо подвержена гниению под водой. Древесина должна иметь как можно меньше сучков и дефектов поверхности – от этого зависит ее долговечность.
Шаг 3. Сбейте обычный квадратный щит из досок. При этом не обязательно соединять их друг с другом впритык – наличие зазоров допустимо и даже необходимо. Используйте только оцинкованные крепежи высокого качества.
Шаг 4. Начертите на поверхности щита окружность, диаметр которой несколько меньше такового у колодца.
Шаг 5. При помощи электрического лобзика обрежьте дощатый щит по окружности.
Обрезка дощатого щита
Щит обрезается по окружности
Обрезка почти закончена
Шаг 6. Если даже с учетом плывуна дебит в колодце не слишком большой – просверлите в щите множество мелких отверстий диаметром 10 мм.
Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками
Укладка щита и засыпка материала донного фильтра
Теперь, когда дощатый щит из осины, дуба или лиственницы готов, приступите к непосредственным работам с колодцем. Спускаясь туда, не забывайте о технике безопасности – наденьте каску, проверьте состояние троса, подготовьте осветительный прибор.
Шаг 1. Если колодец до момента установки донного фильтра достаточно долго эксплуатировался – произведите очистку от мусора и ила.
Шаг 2. Установите на дно дощатый щит и выровняйте его.
Щит готов к установке
Установка дощатого щита
Шаг 3. Далее ваш помощник должен спустить ведро со щебенкой, жадеитом или крупной галькой. Уложите камни равномерно по поверхности щита. Создайте слой из засыпки крупной фракции толщиной не менее 10-15 см.
Крупная галька опускается в фильтрующий колодец
Камни равномерно распределены по поверхности щита
Шаг 4. Следом поместите поверх первого слоя гравий или шунгит. Требования все те же – обеспечить равномерный слой толщиной около 15 см.
Второй слой донного фильтра
Шаг 5. Засыпьте последний слой донного фильтра – промытый несколько раз речной песок.
Шаг 6. Обеспечьте забор воды на глубине, не доходящей до донного фильтра с дощатым щитом. Для этого укоротите цепь или веревку, на которой в колодец спускается ведро. Если забор воды осуществляется насосом – поднимите его выше.
Колодцем можно пользоваться через 24 часа после установки донного фильтра
Через некоторое время — обычно около 24 часов — колодцем можно снова пользоваться. При этом следите за качеством воды, поступающей оттуда – если через год-два она приобрела сладковатый привкус и неприятный запах, это значит, что дощатый щит начал подгнивать и необходимо его заменить. При этом не забывайте регулярно промывать и менять песок, гравий и шунгит, используемые при засыпке донного фильтра для колодца.
Видео — Установка донного фильтра
Донный фильтр для колодца
Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра
Поднимающийся плывун не только портит воду взвесями и примесями, но еще и способен вывести из строя насос или привести к смещению бетонного кольца колодца
Фильтр для колодца
Песок заливается водой
Речной песок
Крупная галька
Галька средней фракции
Речной гравий
Щебень
Шунгит
Жадеит
Обрезка дощатого щита
Щит обрезается по окружности
Обрезка почти закончена
Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками
Щит готов к установке
Установка дощатого щита
Крупная галька опускается в колодец
Второй слой донного фильтра
Установка донного фильтра
Деревянный щит для фильтра
Схема-сечение колодца с фильтром из дерева и камней
Чистая вода в колодце
Щит из осины для донного фильтра
В данном случае дно колодца формируется глиняными породами
Добыча речного песка
Колодцем можно пользоваться через 24 часа после установки донного фильтра
Материалы для обустройства колодезного дна
В магазинах представлены готовые донные фильтры. Они имеют различное наполнение: серебро, активированный уголь или галька. Владельцы скважин часто занимаются обустройством фильтра своими руками.
Кварцевый песок
Для скважин используется песок из кварца крупного калибра. Материал подготавливают, замачивая в резервуаре с чистой водой. Примеси глины поднимутся на поверхность, а песок осядет. Структура очищается от примесей органического происхождения. Кварцевый песок обладает способностью качественно очищать воду от биологических загрязнений.
Крупная и средняя речная галька
Во многих конструкциях используется в качестве начального слоя. Материал может отличаться формой, калибром и оттенком. Перед укладкой на дно колодца галька промывается водой. Рекомендуется провести термообработку в печи.
Гравий природного происхождения
Материалы для донного фильтра.
Материал имеет пористое рыхлое строение, нейтральный радиационный фон. Из-за особенностей структуры камни содержат некоторое количество глины и песчаных частиц.
Поэтому перед использованием гравий должен пройти несколько этапов промывки. В колодец нельзя укладывать шлаковый вид камня, являющийся раздробленным производственным отходом.
Жадеит
Материал обладает инертностью к водной среде и теплоемкостью. Из-за использования в банных каменках камень называют банным. Структура содержит примеси кремния и серебра.
Использование данного материала имеет ряд преимуществ:
- обладает дезинфицирующим свойством;
- способен очищать среду от соединений металлов;
- не поглощает влагу;
- предотвращает перемещение на дне шахты песка и супеси.
Не требует предварительной промывки, отличается долгим сроком эксплуатации, составляющим 10 лет.
Шунгит
Для донного фильтра шунгит.
Является окаменелой формой продукта нефтепереработки. Обладает высокими фильтрующими характеристиками. Избавляет воду от минеральных солей, соединений железа, марганца и органических составляющих. Используется для обеззараживания и минерализации резервуаров, имеющих глубину не более 6 м.
Данный вид камней для колодца рекомендуется использовать, если источник находится вблизи автомобильных трасс и производств.
Цеолит
Высокодисперсный природный материал, обладающий свойствами адсорбента. Имеет вулканическое происхождение. Поглощает соли азотной кислоты и тяжелые металлы.
Материал способствует снижению радиационного фона, разрушает токсичные соединения. Недостатком является высокая стоимость — от 600 руб. за 1 кг.
Геотекстиль — барьер от загрязнений
Искусственный материал из полипропилена или полимеров. Обладает высокой плотностью. Фильтрует механические примеси, не оказывая влияния на химический состав воды. Рекомендуется для источников, в которые поступает сероводород.
Запрещенные к использованию материалы
Материалы запрещенные к использованию в донном фильтре.
Щебень, гравий и песок, имеющие природное происхождение, безопасны для закладки на колодезное дно.
Нельзя использовать следующие виды материалов:
- Гранитный щебень. Отличается высоким уровнем радиации.
- Вторичный гравий. Является продуктом переработки отходов. Изготавливается методом дробления конструкций из железобетона. Хорошо впитывает воду, не обладает способностью фильтровать среду.
- Известняковый щебень. Структура содержит известь, которая сделает воду в источнике мутной.
Запрещенным материалом для закладывания в шахту является также керамзит. Он выделяет токсичные вещества. Имеет легкую пористую структуру, поэтому всплывает в воде.
