Как построить дом из SIP-панелей своими руками

Крыша

Если крыша собирается из СИП панелей, она не будет нуждаться в стропилах и прочих конструкционных элементах, которые призваны обеспечивать прочность. На практике укладывают опорный брус — мауэрлат, располагаемый по периметру будущей кровли. Он прикручивается к обвязочной доске последнего этажа.

Технология укладки также не предусматривает особых сложностей:

  • производится сборка фронтонов. Процесс аналогичен установке первой СИП панели первого этажа — все нужно делать аккуратно, элемент крепится к мауэрлату;
  • между двух фронтонов по верху устанавливается опорный коньковый брус;
  • на мауэрлат и коньковый брус укладываются СИП панели и крепятся к ним болтами.

Технология сборки поверхности крыши аналогична созданию пола первого этажа. Хотя СИП панели обладают достаточной прочностью, при создании кровли рекомендуется использовать соединительную доску, чтобы гарантировать хорошую жесткость и высокое сопротивление при действии порывов ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП конструктивов найти не удалось. Методика проста, требует только аккуратности и внимательности. Все соединения должны запениваться, после сборки все зазоры между СИП панелями больше 3 мм промазываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные показатели строения.

Сборка внутренних перегородок из СИП панелей меньшей толщины также не представляет сложности и производится согласно инструкции для стен — применяя направляющий брус, контролируя установку под точным углом, а также — тщательно запенивая все соединения. Применять соединительную доску между отдельными СИП элементами при этом инструкция не предусматривает. Прочности системы шип-паз с лихвой хватает для межкомнатных внутренних перегородок.

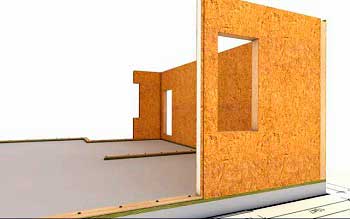

Монтируем стены

Перед началом установки первых стеновых панелей готовят обвязочный контур для стен. Для этого продольный брус толщиной в 10 см крепится к перекрытию пола саморезами. Шаблон поможет проверить правильность его размещения. Конструкцию фиксируют на фундаменте с помощью анкерных болтов, просверлив отверстия через панели и брус. Все детали необходимо обработать противомикробными и водоотталкивающими составами.

Первыми монтируются панели, формирующие угол. К первой под прямым углом ставится вторая. Благодаря прочной фиксации угловых элементов конструкция приобретает необходимую жесткость. Далее панели монтируются последовательно с помощью пазо-гребневого соединения. Закрепляется соединение панелей между собой саморезами или большими корабельными гвоздями.

Когда все панели, формирующие стены первого этажа, заняли свои места, их технологические пазы сверху заполняются монтажной пеной и закрываются обвязочными брусьями. Одновременно с возведением периметра, пространство первого этажа делится на зоны перегородками из панелей. Дополнительную жесткость конструкции придает перекрытие, связывающее между собой стены.

Этот же технологический цикл повторяется на втором этаже. Перекрытие собирается аналогично монтажу пола, опорой для него служит каркас предыдущего этажа, к нему плиты перекрытия крепятся саморезами.

Мансарда и крыша: отсутствие стропил

Монтаж крыши — одна из стандартных технологий работы с SIP-панелями. Стропила при возведении крыши не нужны, собственная жесткость панелей позволяет им выдерживать все метеорологические нагрузки.

Нижним основанием для панелей крыши служит мауэрлат, закрепленный по периметру, верхним – коньковый брус, зафиксированный между фронтонами. Уложенные панели к брусу вверху и внизу крепят винтами. Фиксация панелей крыши между собой происходит аналогично стенным элементам – саморезами или корабельными гвоздями.

Мансарда, расположенная под крышей из SIP-панелей, всегда будет теплой. Конструкция панелей такова, что крыша не нуждается в пароизоляции. Кровлю можно делать из любого, известного сегодня, материала: битумной, керамической или металлической черепицы, прочих.

Герметизация готового дома

Завершив сборку, конструкцию герметизируют, промазывая все стыки полиуретановым клеем. Это очень важный этап, тщательность его выполнения гарантирует продолжительную эксплуатацию дома.

Монтаж дверей и окон

Проемы для дверей и окон предусмотрены проектом и подготовлены в заводских условиях, это значительно упрощает монтаж.

Внешняя и внутренняя отделка дома

Снаружи дом можно облицевать кирпичом или сайдингом, вагонкой, брусом, натуральным камнем или его искусственной имитацией. Идеально ровная внутренняя поверхность стен тоже подходит для любых отделочных материалов: обоев, окрашивания, отделки плиткой и других. Использование гипсокартона придаст стенам дополнительную огнестойкость.

Инженерные коммуникации

Коммуникации прокладываются по завершению сборки каркаса. Все они будут легко доступными ввиду внешнего расположения. При необходимости их закрывают перегородками из гипсокартона или подвесными потолками. Водопровод и канализацию в одноэтажном доме делают под полом, для двухэтажного строения устраивают специальные шахты. Отличительная особенность строительства с использованием SIP — гибкость в отношении коммуникаций. Все деревянные элементы, которые будут соприкасаться с водопроводом и канализацией, дополнительно пропитываются водонепроницаемыми составами.

Заводское изготовление всех элементов, легкость панелей делает возможным монтаж в самые короткие сроки.

Преимущества домов из СИП панелей по сравнению с домами по традиционным технологиям строительства очевидны:

  • Прочность. Сип-панель выдерживает до 200кг нагрузки на 1м2 с прогибом не более 12мм.
  • Отсутствие усадки и ровные стены. К внешней и внутренней отделке можно присупать сразу после монтажа.
  • Повышенная огнестойкость. Диапазон температур от -50ºC до +50ºC
  • Легкость конструкции. Средний вес дома по канадской технологии не более 15 т.
  • Повышенная теплоемкость. На обогрев дома по технологии SIP необходимо в 4-6 раз меньше ресурсов, чем на обогрев кирпичного.

Посмотрите процесс сборки дома на видео:

OSB (ОСП)

OSB для СИП-плиты

Знакомство с понятием OSB плиты следует начать с общей классификации. Существует четыре основных типа OSB. Каждый из них отличается от других только своими показателями влагостойкости и прочности.

  • OSB 1 – плита с самыми низкими показателями прочности влагостойкости. Этот вид плит часто используют в монтаже деталей лёгкого веса. Плюсом этих плит является их низкая цена.
  • OSB 2 – имеет низкий порог влагостойкости и при этом высокую прочность. Такие плиты используют в основном для производства мебели, иногда для несущих элементов. Реже OSB 2 применяют в строительной сфере, и то только для внутренних конструкций.
  • OSB 3 – один из самых популярных типов плит. Эти плиты сочетают в себе прочность и устойчивость к влаге по приятной цене. Используют их чаще в строительстве для строения как фасадных, так и внутренних отделок. Иногда OSB 3 выступает в роли кровельного материала или перекрытия.
  • OSB 4 – эти ОСП плиты обладают самым высоким порогом прочности и влагостойкости. Их используют для возведения конструкций с высоким уровнем нагрузки и в зонах с повышенной влажностью.

Основные работы по возведению здания

Фундамент

Важнейшим шагом является выбор и правильное устройство фундамента. Небольшой вес конструкции позволит применить любой вид основания: ленточный малого заглубления, монолитный или столбчатого типа. Чаще всего используют винтовые сваи, что позволяет сократить сроки обустройства до 2-3 дней. Этот процесс выполняют как можно тщательней, избегая ошибок и неточностей. Устройство свайного основания вполне можно делать своими руками. Выполняется разметка участка согласно проекту, начиная с углов. Между угловыми колышками натягиваются осевые нити и размечаются посадочные места для свай. Расстояние для соседних опор 2-2.5 м. После чего сваи закручиваются на нужную глубину, ниже точки промерзания грунта для этого климатического пояса.

С помощью нивелира находят единый уровень для всего каркаса. Выравнивание по горизонту можно выполнять дополнительным закручиванием или срезанием излишков. Метод подгонки выкручиванием не рекомендуется, так как при этом происходит разрыхление грунта. После этого связываем «пятки» свай, используя металлический швеллер, прокладываем гидроизоляционный слой, в качестве которого применяем рубероид, а сверху монтируем обвязочный брус с использованием болтовых соединений.

Обустройство пола

Из sip панелей можно своими руками собрать полноценный пол. Для этого каркасные плиты укладывают по площади, предварительно обработав их гидроизоляционной мастикой. В качестве лаг используется соединительный брус. На все стыки для лучшего уплотнения наносят пенополиуретановый герметик. После этого для улучшения прочности все соединения скрепляют саморезами с шагом 10-15 см. Часто поверху «пирога» дополнительно монтируют дощатый настил с помощью саморезов. В заключение осуществляется устройство обвязки, по которой будут непосредственно собираться стены будущего жилища.

Поднимаем стены

Несмотря на кажущуюся сложность, возвести стены тоже вполне выполнимо своими руками. Начинаем сбор конструкции с угла, для чего угловые панели выставляем по горизонтали и вертикали, применяя строительный уровень для контроля качества. Далее от выставленных угловых многослойных плит сами монтируем последующие, направляясь в две стороны к следующим углам. Каждый соединительный паз проклеиваем с помощью монтажного герметика. По окончании возведения стен первого этажа, сверху укладываем обвязочную доску, которая будет выполнять роль основания для междуэтажного перекрытия.

Устройство перекрытий проводим по аналогии с полом, выполняя пошагово технологию укладки плит. При необходимости конструкцию усиливаем дополнительным брусом. В перекрытиях необходимо не забывать технологические отверстия для вентиляционных каналов и других коммуникаций. С помощью выпусков соединительной доски, можно формировать основание для балконов, лоджий, различных декоративных конструкций.

Крыша

При обустройстве крыши, для небольших объёмов можно обойтись без установки стропильной системы, так как панели имеют необходимый запас прочности. При таком способе экономится значительное количество средств. При больших площадях кровли необходимо монтировать стропила. Но и в этом случае экономия заметна, ведь исключается применение дополнительных гидроизолирующих плёнок и других покрытий. Поверху, для вентиляции, устраивается реечная обрешётка и производится окончательная отделка кровли любым выбранным материалом: металлочерепицей, ондулином и др.

Отделка

При правильном выполнении работ получаем гладкие и ровные поверхности, которые легко можно отделать любым материалом. Для внутреннего пространства чаще всего используют гипсокартон, в санузлах и на кухнях — керамическую плитку. Для улицы подойдёт сайдинг, декоративные штукатурки.

Таким образом, широкое применение сип сэндвичей для постройки зданий, обусловлено несомненными преимуществами материала, возможностью выполнить весь комплекс работ своими руками, а также значительной экономией в процессе строительства и последующей эксплуатации.

Строительство каркасно-панельных домов — классическая технология и быстрая сборка

Каркасно-панельные или каркасно-щитовые дома собирают из элементов, подготовленных на заводе. Готовые стены делают с помощью высокоточного оборудования. Строительные фирмы предлагают типовые домокомплекты или индивидуальное проектирование на заказ.

Основные принципы каркасной технологии

Каркасные дома популярны из-за коротких сроков строительства и экономичности. По этой технологии вначале делают каркас из брусьев и досок, затем монтируют утеплитель, мембранные прослойки, защищающие от влаги и ветра, пароизоляцию. Конструкцию обшивают с двух сторон листовыми материалами, а затем делают внешнюю и внутреннюю обшивку отделочными материалами.

В традиционном каркасном доме все «слои» стены собирают на месте по заранее разработанному проекту. Иногда говорят о сборных каркасных домах, имея в виду готовые домокомплекты, в которых деревянные элементы и панели подготовлены на производстве под размеры конкретного проекта и промаркированы. На стройке их собирают как конструктор по чертежам.

Проектирование и производство домокомплектов для каркасно-панельных домов

Изготовление автоматизировано: оконные и дверные проемы и даже отверстия под розетки прорезаются заранее. Но степень автоматизации производства на разных предприятиях отличается.

Самый продвинутый вариант автоматизации – проектные чертежи загружают в компьютер, задают расположение технологических проемов и места сшивки элементов каркаса. На выходе получают готовые для сборки элементы практически без ручной обработки.

Домокомплекты делают по типовым образцам, небольшие изменения в планировке возможны, но должны быть сделаны до запуска в производство. Расчет и изготовление индивидуального проекта обходится дороже значительно типового, приходится перестраивать оборудование. Непосредственно на участок привозят готовые стены и собирают дом, а внешнюю и внутреннюю отделку делают вручную.

Достоинства и недостатки каркасно-панельных домов

Достоинства:

  • ускорение сборки по сравнению со стандартной каркасной технологией;
  • отсутствие усадки, возможность сразу приступить к отделке;
  • использование легкого фундамента и, как следствие, экономия бюджета;
  • энергоэффективность сравнима с кирпичным домом;
  • пожаробезопасность в связи с применением для производства панелей самозатухающих материалов.

Недостатки:

  • увеличение стоимости по сравнению со стандартным каркасником;
  • срок службы — 50-60 лет;
  • невозможность внесения изменений в процессе строительства;
  • необходимость монтажа приточной вентиляции, хотя некоторые производители заявляют, что для летних домов достаточно простого проветривания;
  • сложность перепланировки через некоторое время.

Сип панель из фибролита и ППУ

Данный строительный материал является достаточно новым продуктом на рынке строительных материалов. Состоит такая сендвич панель из двух фибролитовых плит и в качестве утеплителя между ними пенополиуретана (ППУ). Свойства такой плиты объединяет в себя все достоинства фибролита и ППУ, приведем их ниже:


дом из фибролитовый сип панелей

Характеристики фибролита:

– состоит из древесной стружки на 60%, портландцемента марки 500 примерно на 39,7% и вяжущего силиката натрия с пониженной концентрацией, так называемое жидкое стекло примерно на 0,3%. Фибролит еще называют улучшенной древесиной

– огнестойкий, не поддается горению в отличие от ОСП


фибролитовые плиты

– практичен при внутренней отделке, поскольку благодаря шероховатой поверхности имеет хорошую адгезию, т.е. хорошо сцепляется с материалами внутренней отдеки такими как шпатлевка и другими. Легок , что облегчает монтаж плит и соответственно сокращает сроки строительства

– прост в обработке и работе, в работе с фибролитом используется тот же инструмент как и при работе с деревом, хорошо сверлится, распиливается.

– достаточно хрупкий материал, подвержен механическим повреждениям при падении раскалывается, в принципе как и большинство искусственных материалов


сип панель из фибролита и ППУ в разрезе стены

– влагостойкость, здесь две стороны медали: во внутренней отделке фибролит следует применять в помещениях, где влажность примерно 70%, это выше нормы. Однако, благодаря своей пористости , которая с одной стороны имеет свои плюсы, фибролитовая плита хорошо в себя впитывает влагу, которая в случае замерзания внутри разрушит плиту. Потому строить из фибролитовых СИП панелей следует только в сухих условиях, в максимально теплое и сухое время года. Этот недостаток устраняется путем внешней отделки фасада, если защитную отделку выполнить вовремя то, низкая влагостойкость материала не даст о себе знать

– плиты изготавливают разного размера, длинны и толщины

Фибролит активно используют в странах Евросоюза уже более 70 лет.

Второй составляющий компонент сип панели из фибролита это используемый в качестве утеплителя – пенополиуретан, ППУ сокращенно.

Свойства пенополиуретана:

– получают в результате смешивания полиола и полиизоцианата. Застывшая пенообразная смесь содержит до 90% газа, что обеспечивает ячеистость и создает высокие теплоизоляционные свойства


пенопоулеретан

– может быть как мягким и эластичным , в народе его называю паралон, так и плотно-жестким но не теряет своей эластичности , который используют для производства сип панелей

– очень низкий коэффициент теплопроводности, в сравнении с кирпичной стеной толщиной в 1 метр, пенополиуретан выполняет такую же функцию всего лишь 30 мм своей толщины


пенопоулеретаном утепляют даже бревенчатые дома

– сильная влагостойкость, не подвержен структурным изменениям в результате перепада температуры

– химическая прочность

– не подвержен гниению и едению грызунами, распространению плесени и грибка,

– экологичный материал, абсолютно не токсичен

Пенополиуретан – достаточно новый материал и стремительно набирает обрроты популярности по всему миру, его используют в автомобилестроении и авиации, мебельной промышленности. Очень хороший утеплитель который уже используется при строительстве высокотехнологичных энергоэкономных зданий.


сип панели из фибролита и ППУ

Пенополиуретан в сип панелях используется не только в комбинации с фибролитом, но ии с ОСП и другими панельными материалами.

Сип панели из фибролита и пенополиуретана используются при возведении , бань, гаражей, пристроек и беседок, стен, несущих конструкций в домах.

Выше мы рассмотрели самые эффективные и популярные варианты сип панелей и материалы из которых их изготавливают. Но основное это, то как же проявляет себя во время эксплуатации сам дом возведенный из сип панелей. Какие он имеет недостатки и плюсы для домовладельца и какие сюрпризы может преподнести владельцу.

Стены

Нижняя обвязка стен

После сборки цокольного перекрытия на нём устанавливаются брус нижней обвязки стен в соответствии с планом внутренних помещений. Элементы нижней обвязки представляют собой брусья шириной соответствующей толщине пенополистирола в СИП панели и высотой 50-60 мм. Массивный брус такого размера не всегда бывает в свободной продаже, да и стоит он немало. Поэтому, нередко, вместо него используется композитный элемент, набранный из нескольких досок подходящих размеров. Крепление нижней обвязки осуществляется саморезами 75 мм с шагом не более 40 см.

При размещении бруса необходимо учитывать расположение дверей во внутренних помещениях. Для простоты монтажа, а также чтобы предотвратить ошибки в планировке, брус в дверных проемах вырезается уже после сборки стен из СИП панелей. Поэтому в подобных местах нижняя обвязка к полу не прикручивается.

Установка стеновых панелей каркасным способом

Стеновая сборка домов из СИП панелей осуществляться способами аналогичным уже описанным для нижнего перекрытия. Наиболее, распространенным является каркасный метод, при котором сращивающими деталями выступают уже не лаги, а сдвоенные стойки 40(50)х150 мм (для СИП толщиной 175 мм):

  • сборку начинают от угла здания, размещая на обвязочном брусе первый стеновой элемент и выравнивая его торец заподлицо с плитой перекрытия;
  • панель, с внешней и внутренней сторон, притягивается к обвязке саморезами (L=40 мм, шаг – 150 мм);
  • во внешний вертикальный торец закладывается одинарная стойка 50х150 мм и прокручивается через листы OSB саморезами (L=40 мм);
  • по внутреннему краю панели напротив торца угловой перпендикулярной стены устанавливается вертикальная сдвоенная стойка (угловой шип). Она притягивается саморезами 8х240 мм с неполной резьбой, вворачиваемыми с внешней плоскости первой стеновой панели с шагом 400 мм;
  • сборка угла заканчивается пристыковкой перпендикулярной панели, прокручиваемой по угловому шипу саморезами длиной 40 мм. Для её плотной посадки она с торца подбивается кувалдой через прокладку из доски или бруса;
  • дальнейшая рядовая технология монтажа СИП панелей предполагает аналогичные действия – присоединение очередного участка стены через шип стойку.

Установка стеновых панелей бескаркасным способом

Бескаркасный способ соединения предусматривает использование шпонок из плиты OSB-3 или специальных термовставок, так называемых «сплайнов». Они представляют собой узкий фрагмент СИП-панели, вписывающийся своими габаритами во внутрь паза полноразмерной панели. Подобная бескаркасная технология сборки позволяет снизить теплопотери через материал древесины бруса, обладающего более высокой теплопроводностью, чем пенопласт. Схема монтажа SIP панели бескаркасным способом при помощи сплайнов указана на рисунке ниже. Она оптимально подходит для возведения одноэтажных домов.

После завершения сборки стен первого этажа верхние торцы панелей также пропениваются, а в выборку пенопласта закладывается обвязочная балка 40(50)х150 мм. Она прокручивается вдоль всех листов OSB саморезами длиной 40 мм, а к стойкам каркаса – 75 мм.

Межэтажные и чердачные перекрытия изготавливаются аналогично цокольному ярусу, как и технология сборки стен второго или мансардного уровня повторяет монтажные операции для стен первого этажа.

3 Подготовительные работы

Перед монтажом СИП-панелей воспользуйтесь следующей инструкцией:

  1. Прежде чем приступить к строительству, рекомендуется составить проект. Вы можете заняться этим самостоятельно, адаптировав под свои требования типовой проект.
  2. Кроме того, на данном этапе следует подготовить необходимый инструмент, в частности вам придется работать ножовкой и шуруповертом.
  3. Так как СИП-панели являются достаточно легкими, нет потребности обустраивать тяжелый фундамент. Поэтому вполне сгодится фундамент, возведенный на винтовых сваях. Строительство такого сооружения не отнимет у вас много времени, на это понадобится всего лишь 2 дня. Кроме того, работы возможно выполнять при отрицательной температуре воздуха.
  4. После этого переходим к проведению гидроизоляционных работ. Отлично справится с этой задачей рубероид, уложенный в 2 слоя.
  5. Затем занимаемся укладкой обвязочного бруса на оголовки свай. Эта конструкция будет выступать основанием для пола.
