Дома из сендвич-панелей: преимущества, недостатки и монтаж

Что такое сэндвич-панели?

Это материал, который производят в условиях завода в виде многослойной конструкции бескаркасного типа. Сэндвич-панель включает три слоя, напоминает «бутерброд»: между двух листов покрытия размещают слой утеплителя. Каждая плита оснащена специальным замковым соединением, с помощью которого они скрепляются в стеновые блоки. В качестве покрытия используют такие материалы:

  • оцинкованную сталь;
  • гипсокартон;
  • ПВХ;
  • стружечную плиту;
  • бумагу.

При производстве сэндвич-панелей в качестве утеплителя применяют:

  • минеральную вату;
  • стекловолокно;
  • пенополиуретан;
  • пенополистирол и другие.

https://youtube.com/watch?v=7M05i1QrSTU%250D

Для чего используются сэндвич-панели?

Сфер применения этого вида строительного материала очень широкое. Для получения здания строят металлический каркас, на который потом крепят выбранные сэндвич-панели. С их помощью можно построить такие помещения:

  • частный дом;
  • летнюю кухню;
  • гараж из сэндвич-панелей;
  • офисы;
  • склады;
  • магазины;
  • спортивные залы;
  • времянки для рабочих;
  • автозаправочные станции.

Рекомендации по применению панелей

Сэндвич-панели могут закрепляться горизонтально, что чаще всего и практикуется, и вертикально. В первом случае монтаж начинается от фундамента постройки, во втором — от угла строения.

Монтаж стеновых панелей

Вертикальная установка материала, как правило, применяется для монтажа конструкций высотой до 6 м. Совмещать два метода монтажа нельзя.

Вертикальная установка панелей

Несколько важных требований при работе с многослойным материалом.

  1. Разгрузка производится по одной упаковке при помощи крана или вилочного погрузчика.
  2. Пачки требуется размещать на ровной поверхности (устанавливать друг на друга запрещено).
  3. Панели для удобства устанавливаются рядом с участком проведения работ.

Монтаж панелей к каркасу или основанию осуществляется при помощи специальных самонарезающих шурупов, произведенных из закаленной стали. Крепеж должен иметь уплотняющую шайбу. Тип метизов определяется в соответствии с видом несущей конструкции и ее толщиной. Она может быть выполнена из бетона, древесины, кирпича или металла.

Саморезы для сендвич-панелей

Перед установкой панелей на металлическое или деревянное основание требуется заранее провести сверление отверстий для монтажа, но при использовании самосверлящих шурупов этот этап не понадобится. Длина крепежных элементов зависит от толщины панели и варьируется от 85 до 235 мм. Наиболее часто используются детали диаметром 5,5 мм.

Для фиксации материала к бетону предварительное устройство отверстий обязательно. Причем как в панелях, так и в основании. Крепятся изделия посредством установки дюбелей.

Крепление панелей

Правила крепления сэндвич-панелей.

  1. От краев материала крепеж должен находиться на расстоянии, превышающем 5 см.
  2. Установка метизов должна производиться строго перпендикулярно внешнему слою панели.
  3. Важный момент, во многом влияющий на качество монтажа — правильное затягивание крепежа. Саморезы с уплотнительной шайбой должны закручиваться до полного соприкосновения с основанием. При этом следует избегать чрезмерного завинчивания, что со временем может привести к разгерметизации соединения.
  4. Защитную пленку перед началом монтажа нужно удалять с некоторых участков: замков, мест крепления. Полный демонтаж защитного покрытия производится сразу после окончания работ по установке.

Для монтажа понадобятся струбцины для поддержки панелей до их полной фиксации. Чтобы обрезать материал, можно использовать пилы (циркулярную или ленточную), лобзик, электроножницы по металлу. Болгарка в данном случае не применяется, так как температурное воздействие, возникающее при работе этого инструмента, приводит к порче материала.

Цены на недорогие сэндвичные панели

сэндвичные панели Монтаж сэндвич панелей

Перед началом работ необходимо проверить торцы изделий. Утеплитель выступать не должен. В противном случае этот дефект необходимо устранить. На верхнюю часть цоколя необходимо нанести гидроизоляцию.

Другие виды сэндвич-панелей

Строительный материал стал настолько популярен, что его теперь выпускают не только для стен и перекрытий, но и для других конструктивных элементов здания.

Кровельные сэндвич-панели

СИП-панели стали использовать и для сооружения крыши. Материал приобрел популярность и в этой сфере потому, что является готовым кровельным пирогом. Если использовать данную конструкцию, то даже дополнительная изоляция не потребуется. Под такой крышей можно устроить достаточно теплую мансарду.

Каркас кровельных сэндвич-панели образует тонколистовая сталь. Листы оцинковывают и покрывают полимерными материалами, которые не только придают эстетичный вид, но и защищают металл от влаги и других неблагоприятных условий, вызывающих коррозию. В качестве утеплителя используют как пенополистирол, так и минеральную вату. Кровля из СИП-панелей выдерживает снежную шапку, сильный ветер.

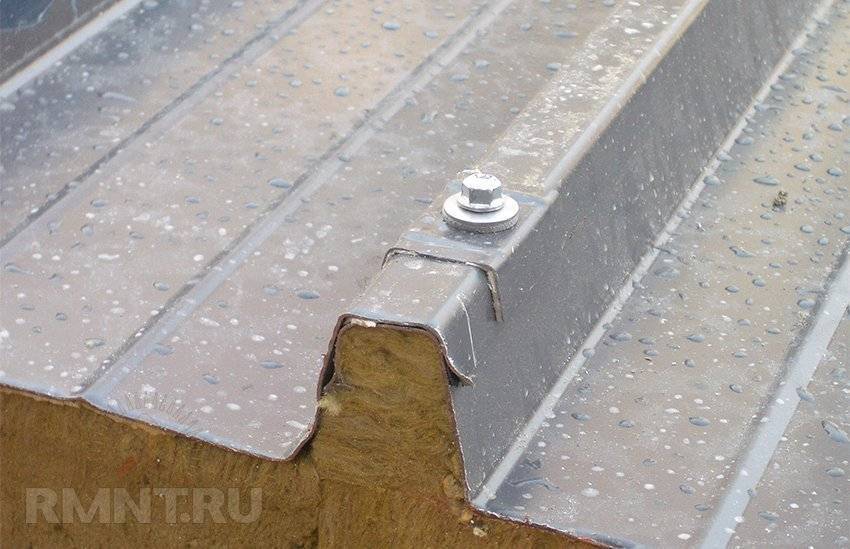

Отдельные элементы кровли скрепляются друг с другом замками ROOF-LOCK. Они обеспечивают герметичное соединение, и не допускают протеканий на стыках.

Кровельная сэндвич-панель

СИП-панели для кровли приобретают популярность по следующим причинам:

  • привлекательный экстерьер;
  • длительный срок эксплуатации;
  • устойчивость к внешнему воздействию, обусловленному климатическими условиями;
  • хорошая защита от шума;
  • низкая теплопроводность.

Таблица 3. Характеристики и размеры

НазваниеПоказатель
Количество слоев3
Ширина1000 мм
Толщина40–160 мм
Высота ребер жесткости40 мм
Общий вес панелиДо 40 кг/м2

Использование сэндвич-панелей

Сэндвич-панели для оконных откосов

СИП-панели все чаще используют для монтажа оконных откосов. Они имеют такую конструкцию:

  • наружная декоративная панель;
  • слой полистирола в качестве утеплителя;
  • направляющая деревянная рейка;
  • профиль F и П-образный.

F-образный профиль фиксируют на внутренний край оконного откоса — он закрывает торец конструкции. По этой причине отпадает потребность в переклеивании обоев после монтажа. Под этим профилем пролегает рейка, которая примыкает к П-образному профилю. На него упирается конструкция.

В таком случае металлопластиковое окно максимально защищает от уличных шумов и сквозняков. При использовании такой отделки стеклопакеты могут прослужить 20–30 лет без серьезного ремонта.

Строители отмечают у материала такие преимущества:

  • вес до 1,7 кг/м2, в том время как у гипсокартонного листа (12,5 мм) — до 10 кг/м2;
  • теплоизоляция минимум на 20% выше, чем у ГКЛ.

С этим материалом работать легче, поскольку он не крошится и не образует много строительного мусора. Лицевой слой панели обычно покрыт материалом, который можно мыть, но без абразивных чистящих средств.

СИП-панель для откоса

Но применение этого материала на откосах имеет и ряд недостатков. Так, если сторона солнечная, а покрытие некачественное, не исключена вероятность деформации верхнего покрытия. Белый пластик под воздействием солнечного света со временем желтеет, что ухудшает вид окна.

Монтаж откоса — пошаговая инструкция

Монтаж конструкции выполняется в такой последовательности:

Шаг 1. Проводят замеры окна по контуру.

Шаг 2. Вырезают из сэндвич-панелей куски нужного размера.

Шаг 3. По краю оконной рамы крепят П-образный профиль.

Шаг 4. Монтируют сэндвич-панель.

 Шаг 5. Заливают пену в щель между стеной и панелью.

Как смонтировать

Чтобы собрать подвесной потолок из сэндвич панелей, не понадобится особенных умений или специального инструмента. У самого обычного домашнего мастера хватит и того, и другого. Потребуется такой список необходимого инструмента:

  • Рулетка
  • Уровень лазерный или строительный пузырьковый
  • Водяной уровень (если есть лазерный, то водяной не понадобится)
  • Разметочный шнур
  • Маркер или карандаш для разметки
  • Ножовка по металлу
  • Шуруповерт
  • Перфоратор или дрель с ударным механизмом

Из материалов, кроме самих сэндвич панелей, ничего особенного и не понадобится:

  • Материал для сборки каркаса
  • Декоративный плинтус для отделки стыка стены и полотна потолка

Имея все это под рукой, можно начинать сборку всей конструкции. И как обычно, все начнется с подготовки основания для последующих работ.

Его нужно тщательно очистить от всех видов загрязнений, а после этого, обработать антисептическими пропитками. Учитывая, что панели совершенно не пропускают воздух, можно позаботиться и о гидроизоляции перекрытия.

Каркас можно собрать из дерева или специальных профилей предназначенных для сборки оснований под гипсокартонные конструкции. Второй вариант и проще, и предпочтительнее, так как дерево подвержено образованию грибка и плесени.

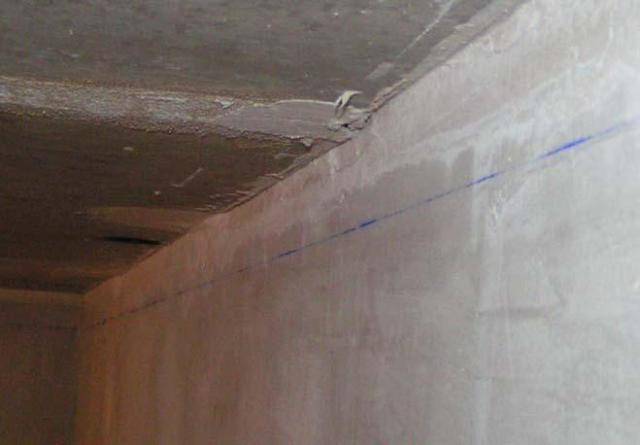

Для монтажа каркаса важно, чтобы все его составляющие находились в одной плоскости. Для этого, от поверхности перекрытия отступают пять – десять сантиметров и делают отметку

Размечать следует в самом низком углу помещения.

Эту отметку нужно продублировать во всех остальных углах, после чего, соединить их горизонтальной линией. Так наносится ориентир, по которому будет устанавливаться настенная часть каркасного основания.

На потолочной поверхности намечаются места, в которых будут закреплены подвесы для поддержки остальных частей каркаса. Их монтируют на таком расстоянии, чтобы стыки панелей по длине, приходились на детали основания.

Когда каркас будет собран, можно приступить к установке самих панелей. Делать это несложно – они прикрепляются к обрешетке саморезами, с использованием специальных кляймеров или без них. Крайние детали покрытия подрезаются в нужный размер при помощи ножовки по металлу или электролобзика.

Последним будет прикрепляться декоративный плинтус, который замаскирует место стыка декоративного покрытия и стены.

Особенности


Второе название сэндвич-панелей – СИП панели — это конструкция, состоящая из трёх слоёв

Второе название сэндвич-панелей – СИП панели. Это конструкция, состоящая из трёх слоёв:

  • Два наружных слоя состоят из прочного листового материала. Это может быть ОСП, ДВП или магнезитовые плиты. Толщина используемых плит находится в пределах 9-12 мм. Чаще всего для изготовления панелей применяются ориентированно-стружечные плиты OSB-3, толщина которых составляет 12 мм. Этот материал достаточно прочный и влагостойкий.
  • Внутренним слоем панели является теплоизоляционный материал. В качестве утеплителя используют пенополистирол, минеральную вату или пенополиуретан. Толщина слоя теплоизоляции зависит от климатических условий строительства и может быть в пределах 50-250 мм. Обычно для этих целей применяют пенополистирольные плиты плотностью 25 кг/м³ с маркировкой ПСБ-С-25 или ПСБ-25.

Внешние слои склеиваются под давлением с утеплителем. При этом в торце панели формируется паз, который позволит герметично стыковать между собой отдельные элементы. Основные технические характеристики сендвич панелей зависят от качества составляющих материалов:

  • Достаточную прочность и способность хорошо удерживать различные крепёжные элементы заготовкам придают ОСП. Эти плиты состоят из склеенных между собой древесных щепок. При этом материал состоит из нескольких слоёв, а направление волокон щеп в каждом слое прямо противоположное предыдущему.
  • Высокие теплоизоляционные качества панелям придают пенополистирольные плиты, которые на 98 % состоят из углекислого газа. Чаще всего в конструкции панелей используют именно этот материал по причине его приемлемой стоимости. Намного лучше него минеральная вата, которая считается более экологичным материалом и не поддерживает горение. Но при её использовании увеличивается вес панели, а также повышается её цена почти в 2 раза.

Комплектующие для сэндвич панелей

Итак, рассчитали необходимое количество, сделали карту раскроя и распилили купленные панели по соответствующим чертежам. Можно приступать к сборке здания. Однако, чтобы дом получился прочным и долговечным, необходимо не забывать про дополнительные элементы и материалы, применяемые в строительстве из сэндвич-панелей.

Фасонные элементы

Металлические профильные изделия, образующие отливы, карнизы, нащельники и другие фасадные компоненты.

Почему-то в самостоятельном строительстве часто этим вспомогательным деталям уделяется недостаточно внимания. Как результат — нарушение технологий строительства, а это не только неказистый внешний вид фасада, но и протекающие и продувающиеся швы, откосы, углы и другие элементы дома. Отсутствие, например, карниза вдоль цоколя приводит к попаданию влаги на его верхнюю плоскость, что в случае с панелями из ОПС приведет к гниению цокольного бруса каркаса, а для плит с металлической облицовкой и металлическим же каркасом к просачиванию воды внутрь панелей. Цены на некоторые фасонные элементы: 200 руб. за стыковочную планку, 250 руб. за цокольный карниз, 300–500 руб. за внешний угол.

Итак, исходя из технологических требований, обязательными фасонными элементами при строительстве будут:

  1. Карнизный элемент стыка стартовой панели и цоколя.
  2. Угловой элемент. Закрывает угловой стык панелей.
  3. Нащельник. При поперечной стыковке панелей место стыка обязательно закрывается специальными нащельниками, не пропускающими воду внутрь шва.
  4. Откосы. Закрывают края панелей по периметру окон и дверей.

Фасонные элементы делаются как по типовым формам и размерам, так и по индивидуальным чертежам.

Уплотнители и утеплители

Сюда входят герметизирующие и уплотняющие ленты, герметики и монтажные пены

При состыковке нескольких панелей таким вещам как герметизация и теплоизоляция швов следует уделять особое внимание, чтобы не образовывалось мостиков холода и мест попадания влаги внутрь панелей. Стоимость герметиков — порядка 150–200 руб

за 250 мл, ленты стоят порядка 1,5–2 руб./м.

Обязательные места применения утеплителей и уплотнителей и используемые при этом материалы:

  • для стеновых панелей с облицовкой ОСП все швы тщательно пропениваются;
  • для металлизированных сэндвич-панелей в швах будет уместна специальная уплотняющая лента;
  • в местах примыкания листов к металлическому или бетонному каркасу, чтобы отсечь холод, наклеивается теплоизолирующая полоса;
  • чтобы обезопасить кровлю от протечек в местах состыковки панелей, используются герметики и герметизирующие ленты.

Специальный крепеж

Сэндвич-панели крепятся к опорной конструкции из стали, дерева или бетона. Если планируется крепить панель к стальным или деревянным конструкциям, то используются самонарезающие шурупы с шайбой из эластичного уплотняющего материала. В случае с бетонными каркасами следует использовать соответствующий крепеж — дюбель-саморез. При подборе длины шурупов следует учитывать толщину панелей. Цена на саморезы для крепежа сэндвич-панелей составляет от 1 руб./шт. в зависимости от длины.

При креплении панелей к каркасу следует придерживаться следующих рекомендаций:

  • расстояние от края панели до самореза должно быть не менее 50 мм;
  • все соединительные элементы должны располагаться под углом 90°;
  • необходимо удалять защитную упаковочную пленку с панелей в швах и местах заворачивания саморезов;
  • шурупов на один погонный метр заворачиваются тем больше, чем длиннее используемая панель: два — один вверху второй внизу — для панелей до двух метров, три — третий посередине — для панелей до трех метров, четыре для пятиметровых листов и шесть для шестиметровых. Увеличивать количество саморезов в дальнейшем, используя панели больших размеров, не нужно.

Особенности монтажа и ухода за поверхностью

Подводя итоги вышесказанному, необходимо отметить ряд особенностей монтажа и ухода за этим материалом. Так, к примеру, перед тем как приступить к монтажу стен, необходимо обеспечить надёжную изоляцию нижних сэндвич-панелей от проникновения влаги от фундамента здания.

Первым слоем нужно уложить битумный картон (рубероид), а поверх него — слой минваты. Ширина такого “слоёного пирога” должна превышать ширину стены из панелей на 10 мм с каждой стороны, причём укладку минеральной ваты нужно производить таким образом, чтобы она полностью заполнила пазы нижних панелей.

Защитное покрытие на сэндвич-панелях, которое наносится в процессе их производства, является довольно неустойчивым, поэтому при монтаже следует проявлять особую аккуратность. После окончания строительства в ходе эксплуатации здания необходимо производить регулярный осмотр поверхности панелей, а при обнаружении повреждений — восстанавливать с применением специальных ремонтных красителей.

Загрязнения же легко устраняются при помощи щётки средней жёсткости, смоченной в мыльной воде. Заводскую защитную плёнку нужно снимать сразу по окончании монтажных работ, но делать это необходимо только в сухую и нежаркую погоду.
