Система вентиляции в каркасном доме своими руками? Обзор

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

Иллюстрация	Описание действия
	Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
	После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
	Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
	Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
	По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
	Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
	А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Watch this video on YouTube

Как правильно сделать вентиляцию в каркасном доме своими руками

Чтобы сделать вентиляцию собственноручно, смотрим план:

1. Подготовка чертежа.
2. Монтаж к стенам.
3. Установка труб.
4. Фиксация клапанов.
5. Крепление воздухозаборников.
6. Герметизация.
7. Утепление.

Схема принудительной либо естественной вентиляции начинается с чертежа плана дома. На проекте наметьте каждый этаж. При этом не обязательно придерживаться высочайшей точности. Главное, чтобы было ясно, где находятся окна, двери и комнаты.

Устройство принудительной системы выглядит сложно, поскольку требуется установка электрощита. Он может находится в кладовке либо подвальном помещении. Схема вентиляции предполагает выход на каждую комнату. Учитывается расположение солнечной и теневой стороны.

Для эффективной расстановки вентиляторов не обойтись без анализа температуры. К примеру, возле техники она значительно выше. Однако не устанавливаются вентиляционные отверстия вблизи окон. Система создана для человека, поэтому важен близкий контакт с жителями.

Пример:

• на кухне – над столом;
• в зале – возле дивана;
• спальня – над кроватью;
• рабочая комната – возле кресла.

В доме наверняка найдутся места, в которые редко заходят. Их можно оставить без внимания.

Основные узлы вентиляции:

• воздуховоды;
• решетки;
• каналы;
• датчики;
• вентиляторы.

Крепление воздуховодов осуществляется несколькими способами:

• стойки;
• уголки.

Крепление делается к стене либо потолку. Второй вариант является подходящим, если в доме низкий потолок. В остальных случаях применяются крепежи на стенах.

Принудительная вентиляция в каркасном доме своими руками

Этот тип воздухообмена просчитывается по определенным правилам интенсивности воздухообмена – на 1 м2 площади каркасного помещения приходится 3 м3 воздуха в 1 час. Скорость потока воздушных масс определяется с учетом мощности вентиляторов или другого выбранного оборудования (компрессор).

Варианты соединения элементов

При выборе диагонали сечения вентиляционного трубопровода необходимо отталкиваться от оборудования, его технических характеристик

Также необходимо брать во внимание ряд особенностей:

• Приточная вентиляция в каркасном доме – это клапаны. Они в холодное время года пропускают большое количество холодного воздуха, поэтому температура в помещении может существенно понижаться. Необходимо продумать заранее в какой части стены устанавливать клапан. Лучше это сделать возле батареи.
• Вентиляторы встраиваются на приточно-вытяжные трубы.
• Выбирать вентиляторы необходимо с учетом фонового шума при работе прибора.
• В целях экономии электроэнергии, рекомендовано автоматизировать работу механических устройств (вентиляторов).

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Основные ошибки при монтаже систем вентиляции в следующем видео:

Особенности и схемы

У каждого типа есть свои особенности, которые влияют на его выбор для эксплуатации. Есть несколько основных нюансов:

большая часть каркасных домов имеет предварительно установленную воздухообменную систему;

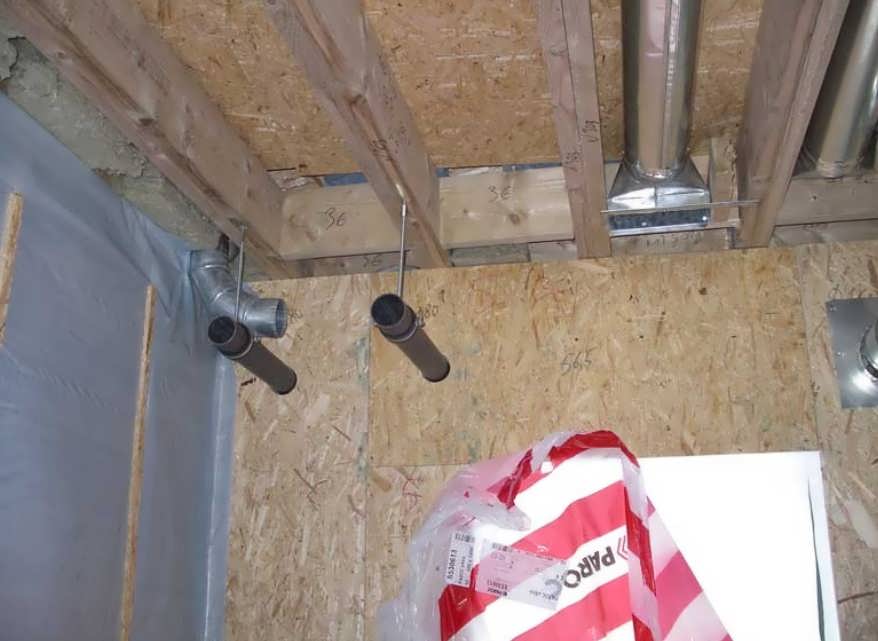

Трубы для воздухообмена монтируются согласно проекту при возведении домаИсточник rhvac.ru

• для каждого дома используется своя схема и планировка вентканалов;
• автоматизация обеспечивает полноценное функционирование только при наличии хороших и исправных датчиков;
• схема и план вентиляции должен быть составлен еще при планировке дома, но если этого не произошло, то план выполняется до обустройства всех помещений;
• чаще всего металлические трубы в системе вентиляции не применяются из-за своих потерь тепла и слишком большой проводимости звука;
• для постоянного проживания используется механическое вентилирование, которое может полноценно обеспечить хороший микроклимат и обмен воздуха в помещениях в любое время года и при любом температурном режиме.

Для обустройства каркасных домов определенного типа уже продумана система вентиляции, что облегчает планировку. Такой подход обеспечивает полноценную систему вентиляции на основе всех характеристик помещений и строения в целом.

Схема также зависит от типа строения. Например, для двухэтажного дома можно использовать смешанный тип, который будет разным на двух этажах.

Схема притока и оттока воздуха в двухэтажном домеИсточник linternaute.fr

Предварительно схема должна составляться в зависимости от пожеланий жильцов. Иметь принудительную вентиляцию в сезонном доме не имеет смысла. Также стоит учесть, что каркасные дома могут быть из различных материалов, что облегчает встраивание вентиляции того или иного типа.

Все схемы составляются по параметрам помещений и конструкции дома. Кроме этого, все выходы каналов должны иметь решетки, а также засовы. Со стороны внутреннего помещения устанавливаются специальные заслонки, которые необходимы не только для регулировки потока, но и для полноценной консервации дома в период отсутствия жильцов.

Что такое и как работает вентиляция в этом видео:

Заключение

Вентиляция в каркасном доме необходима. Для разных вариантов строений по использованию и проживанию можно подбирать свои вентиляционные системы. У каждой системы есть свои особенности и характеристики, которые требуется учитывать при обустройстве. Часть каркасных домов при производстве уже имеет планировку вентиляционных каналов и все для их установки.

Как рассчитать нужные параметры для дома

Чтобы качественная вентиляция в частном доме была качественной, необходимо учитывать множество факторов. Если вы хотите установить его своими руками, вам необходимо запомнить как минимум 2 формулы. Первая формула следующая: Lpr = Lvyt. Это означает, что количество воздуха, удаляемого из дома, равно количеству воздуха, всасываемого в дом.

Вторая формула следующая: L =(Sx3+nx60+V/2)/3. В этой формуле S – площадь помещения, в котором происходит вентиляция, n – количество людей, пользующихся помещением, а V – объем помещения. Однако напомним, что все эти данные приблизительны, и для более точных расчетов лучше обратиться к экспертам.

Полезное видео на эту тему:

Воздухообмен в каркасном доме

Современные постройки — практически герметичные сооружения благодаря пластиковым окнам, защите стен и пола, натяжным потолкам. Установить правильный микроклимат во всех помещениях здания — первостепенная задача жильцов. Определить, нужна ли вентиляция в каркасном доме, можно по следующим признакам:

1. Ощущается духота.
2. Свежий воздух отсутствует.
3. Запахи застаиваются.
4. Стены сыреют.
5. Появилась плесень.

Если все признаки налицо, проблему нужно решать. Монтаж вентиляции уже после строительства здания — мероприятие дорогостоящее. Если она не была заложена изначально, то это ещё и трудновыполнимый процесс. Перед переоборудованием дома нужно выбрать подходящий тип системы. Есть два вида:

1. Естественная. Работает за счёт разницы давления между улицей и домом, и для её организации не привлекаются дополнительные технические средства.
2. Принудительная. Для работы требуется установка приборов улучшения тяги. Она может быть одиночной или состоять из нескольких приборов.

Мнение жителей домов

Не все каркасные дома спроектированы с умом. Существуют серьезные проблемы с герметичностью, поэтому взгляните на отзывы реальных арендаторов, которые страдают от отсутствия вентиляции. Нехватка свежего воздуха – удар по здоровью человека. В комнатах душно и нечем дышать.

Кстати, если в вашем доме есть жилой мансардный этаж, то обязательно нужно провести на нем вентиляцию. Подробнее об этом читайте здесь.

Вдобавок ко всему, есть ужасная вонь из ванной и туалета. Если мы имеем дело с жаркой погодой, уровень влажности повышается. Зимой, в свою очередь, грибок на стенах начинает активно развиваться. Плесень размножается, и чистящие средства должны быть собраны быстро.

Верно ли она смонтирована?

После того, как монтаж системы вентиляции закончен, надо проверить, достаточно ли правильно она смонтирована. Чтобы понять это, используют несколько довольно простых признаков качественно выполненной работы.

Первым делом проверяют, затхлый ли воздух в доме. Если не ощущается никаких признаков затхлости, то всё хорошо. Если же вы заметили хотя бы отдельные признаки появления неприятного запаха, то можно быть уверенным, что воздухообмен не достаточно хорошо организован.

Дальше следят за появлением плесени в технических помещениях, особенно — ванной комнате. Её наличие говорит о том, что воздух в доме слишком влажный. Лишняя влага, которая часто конденсируется в каркасных домах, не выводится системой вентиляции.

Третьим признаком хорошо организованной вентиляции является отсутствие конденсата на окнах.

Практические рекомендации

Если говорить о самостоятельном проведении работ, то весьма эффективным способом организации вентиляции дома своими руками будет приточно-вытяжная схема. Она обойдется человеку достаточно дешево. При этом будет производиться постоянное поступление и удаление воздуха из дома. Организация притока воздуха в данном случае осуществляется за счет специальных вентиляционных каналов, которые организуются в окнах каркасных домов.

Схема принудительной системы вентиляции с рекуперацией.

Удаление отработанных потоков можно осуществлять с помощью каналов, которые содержат вентиляторы. Это позволяет максимально эффективно организовать весь процесс внутри отдельно взятого дома. При этом регулировка подачи воздуха осуществляется специальными клапанами. Она может осуществляться как в ручном, так и в автоматическом режиме. Удаление воздуха может производиться через один или несколько воздуховодов. Они могут устанавливаться повсеместно.

При всей своей простоте и высокой эффективности такая система имеет один существенный недостаток. Дело в том, что при наступлении холодов в помещение будет поступать не только теплый, но и холодный воздух. Он может в значительной степени повлиять на расход тепла в доме. То есть можно считать, что данный метод организации системы вентиляции в каркасном доме является малоэффективным ввиду того, что приходится в зимний период заставлять работать отопительную систему на полную мощность. Это весьма существенно.

При выборе такой системы вентиляции нужно учитывать этот факт. В доме придется постоянно увеличивать энергозатраты, а это не всегда выгодно с экономической точки зрения. Возникает вопрос: а что же делать в подобной ситуации?

На самом деле выход есть из любой, даже самой сложной ситуации. Можно применять более дорогие системы вентиляции. Они делаются на основе рекуператоров. Такое устройство устанавливается в систему. Рекуператор осуществляет частичный подогрев воздуха, который поступает в помещение.

Вентиляционный зазор в каркасном доме.

Это позволяет экономить денежные средства при отапливании помещения в зимний период. Весьма прогрессивная система. Однако сразу нужно отметить тот факт, что стоит она не так уж и дешево. Рекуператор окупается достаточно долго, поэтому придется предварительно задуматься о том, рентабельно ли будет данное вложение.

Это устройство позволяет не только создать действительно качественную систему вентиляции, но и обеспечить оптимальную температуру и влажность воздуха в доме. Отличное решение всех проблем.

В последнее время стали популярны системы, которые оборудованы специальными автоматическими устройствами контроля и регулировки различных параметров. К примеру, можно поддерживать постоянную температуру воздуха в помещении. Влажность также может достаточно легко регулироваться. Разумеется, такие системы вентиляции обойдутся еще дороже хозяину дома. Однако в данном случае можно быть уверенным, что оптимальные параметры окружающей среды для человека обеспечены.

Как сделать вентиляцию в каркасном доме своими руками

Что такое каркасный дом? Это фундамент, на который устанавливается каркас из деревянных балок или металлических профилей, между элементами укладывается изоляция, и все это с обеих сторон облицовывается плотным материалом: фанерой, гипсокартонной плитой и другими. Конечно, отделка выполнена.

По этому же принципу обязательным является возведение перегородок, перекрытий и крыши. Если каркасный дом одноэтажный, не должно быть проблем с организацией вентиляции. Здесь приведена пошаговая инструкция о том, как сделать вентиляцию в каркасном доме своими руками (схема и порядок действий).

1. Уже на этапе проектирования необходимо провести расчеты по воздухообмену и подобрать соответствующие размеры вентиляционных каналов. При установке принудительной вентиляции следует немедленно рассчитать мощность устанавливаемых вентиляторов.
2. Самая простая схема – приточно-вытяжная система. Для этого между оболочкой в каркасном доме сначала на этапе строительства прокладываются пластиковые трубы. В случае вытяжки – вертикальная, в случае подачи – горизонтальная.
3. Первый установлен в потолке, примыкающем к мансарде. Этот воздуховод должен быть проложен не менее чем на полметра выше кровельного покрытия. Оптимальное место – кухня или ванная комната. Лучше установить два канала из двух разных комнат.
4. Другой устанавливается в нижней части стены в каждой комнате, или проводит установку нескольких труб в разных жилых комнатах.
5. Единственное, что остается сделать, это установить вентиляторы на внешней стороне дома для приточных каналов, а на вытяжных воздуховодах для встраиваемого оборудования чердачного уровня.
6. Все вентиляторы питаются от бытовой электросети 220 В.

Если каркасный дом представляет собой многоэтажную конструкцию, то выхлопная труба размещается в одной из перегородок, желательно в средней. Из него выводятся ветки во все комнаты, которые закрыты вдоль стен декоративными решетками. Главное, чтобы все вентиляционные отверстия были расположены под потолком.

Что касается каналов подачи. Здесь все остается по-прежнему – в нижних частях стен в каждой комнате. Вентиляторы установлены вдоль воздуховодов. Единственное отличие – один эффективный вентилятор в выходном канале.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

Иллюстрация Описание действия

Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними

Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей

Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.

Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.

Примерно так должны выглядеть стены, которые уже готовы к установке Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.

Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»
